1 / 16

Sinais Digitais

Sinais Digitais. Sistemas em tempo discreto Sistemas quantificados Sistemas digitais y=x[n] , com “n” inteiro, e y quantificado. - Frequência de amostragem. Sinais Digitais. A amostragens de um sinal contínuo. T – Período de Amostragem. Sinais Mais Comuns. Impulso unitário.

fulton-gibbs
Download Presentation

Sinais Digitais

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

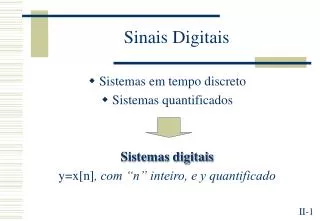

  1. Sinais Digitais • Sistemas em tempo discreto • Sistemas quantificados Sistemas digitais y=x[n], com “n” inteiro, e y quantificado

  2. - Frequência de amostragem Sinais Digitais • A amostragens de um sinal contínuo T – Período de Amostragem

  3. Sinais Mais Comuns • Impulso unitário • Função degrau ou escalão

  4. Sinais Mais Comuns • Função exponencial • Função sinusoidal Nem sempre são periódicas • Função exponencial (complexa)

  5. Função sinusoidal  – frequencia angular discreta Se assumir-mos que resulta da amostragem de um sinal continuo, temos,

  6. Sistemas De Tempo Discreto • Exemplos • Um sistema sem memoria • Um atraso

  7. Tipos De Sistemas • Sem memoria • y[n] depende apenas de x[n] • Invariantes no tempo • Lineares • Estáveis • Entrada limitada saída limitada • Causais • y[n] depende de x[k], kn

  8. Diferença para traz e para a frente • Média Móvel • Filtro de 1ª ordem Alguns Sistemas Simples • Acumulador • Atraso • Ganho • Compressor • Avanço

  9. Sistemas Lineares e Invariantes no Tempo (SLITs) h[n]-Resposta ao Impulso de um sistema linear e invariante no tempo

  10. Convolução Método da régua A convolução de dois sinas discretos é dada por: A convolução é comutativa e associativa:

  11. Somas de Séries • Série geométrica • Série aritmética

  12. Propriedades SLITs Da propriedade comutativa da convolução resulta que trocar a ordem de dois SLITS não afecta o comportamento global do sistema.

  13. Sistemas Descritos por Respostas ao Impulso • Sem memória • Estáveis • Causais

  14. Alguns Sistemas Simples • Diferença para traz e para a frente • Acumulador • Média Móvel • Filtro IIR de 1ª ordem • Atraso (d > 0) • Avanço (d > 0) • Ganho/Atenuação

  15. Sistemas Descritos por Equações às Diferenças de Coeficientes Constantes • Uma sub-classe importantes dos SLITS, desde que as condições iniciais sejam nulas. Média Móvel Acumulador

  16. Soluções de Equações às Diferenças Implementação em DSP.... • Causal A saída depende da entrada e de valores passados da saída O solução depende das equações iniciais, ex: y[0], y[-1], ..., y[-N] • Anti-Causal
