Presentation Transcript
slide1

지반 조사계획 및 설계적용

2005. 5. 11

발 표 자 : 조 용 권

지 반 터 널 설 계 실

slide2

발 표 순 서

  • 지반조사 개요
  • 지반조사 계획
  • 지반조사 항목분류
  • 대상과업별 검토사항 및 조사항목
  • 결론

지 반 터 널 설 계 실

slide3

지반조사 계획 및 설계적용

1. 지반조사 개요

지반조사 정의

▪건설 예정부지 또는 계획하고 있는 구조물 하부의

토층을 구분하고 그 특성을 파악하는 과정

구조물 기초

▪지지층 판단, 기초의 지지력 및 침하량 검토, 지하수위

측정, 공동유무 파악, 지반반력계수 산정

도로 및 철도

▪성토재의 다짐특성 파악, 포장두께 산정, 동결심도

산정자료, 비탈면의 안정성 판단, 토량 변화율 산정,

암 유용성 검토

지 반 터 널 설 계 실

slide4

지반조사 계획 및 설계적용

1. 지반조사 개요

터널

▪갱문위치 판단, 굴착방법 및 지보패턴 결정, 암반분류

연약지반

▪지반개량공법 검토, 압밀침하량 및 시간 산정

지 반 터 널 설 계 실

slide5

지반조사 계획 및 설계적용

1. 지반조사 개요

지반조사 목적

▪ 구조물에 적합한 기초의 형식과 기초의 심도결정

▪ 비탈면 구간별 지층 분포 특성 파악

▪ 연약지반 구간 분포 현황 및 공학적 특성파악

▪ 교량구간 지층현황 및 지지층 특성파악

▪ 깍기구간 암반 절리면의 분포현황 및 공학적 특성 파악

▪ 옹벽, 널말뚝, 흙막이벽 등과 같은 토류구조물에 작용

하는 토압평가

▪ 기초지반의 변화에 따른 시공방법 결정

지 반 터 널 설 계 실

slide6

지반조사 계획 및 설계적용

1. 지반조사 개요

- 인근지역 지반조사 보고서 분석

- 조사지역 지질도 분석

- 위성영상/음영기복도 분석

- 고지형도 분석

자 료 조 사

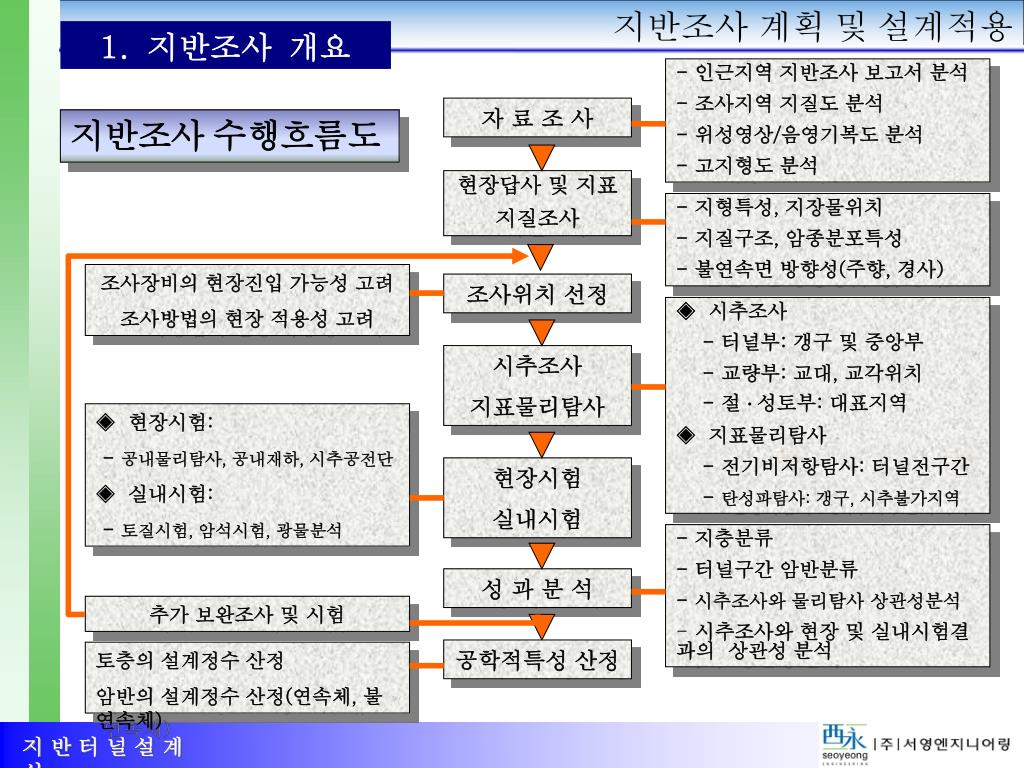

지반조사 수행흐름도

현장답사 및 지표

지질조사

- 지형특성, 지장물위치

- 지질구조, 암종분포특성

- 불연속면 방향성(주향, 경사)

조사장비의 현장진입 가능성 고려

조사방법의 현장 적용성 고려

조사위치 선정

◈ 시추조사

- 터널부: 갱구 및 중앙부

- 교량부: 교대, 교각위치

- 절 · 성토부: 대표지역

◈ 지표물리탐사

- 전기비저항탐사: 터널전구간

- 탄성파탐사: 갱구, 시추불가지역

시추조사

지표물리탐사

◈ 현장시험:

- 공내물리탐사, 공내재하, 시추공전단

◈ 실내시험:

- 토질시험, 암석시험, 광물분석

현장시험

실내시험

  • - 지층분류
  • - 터널구간 암반분류
  • - 시추조사와 물리탐사 상관성분석
  • 시추조사와 현장 및 실내시험결과의 상관성 분석

성 과 분 석

추가 보완조사 및 시험

공학적특성 산정

토층의 설계정수 산정

암반의 설계정수 산정(연속체, 불연속체)

지 반 터 널 설 계 실

slide7

지반조사 계획 및 설계적용

2. 지반조사 계획

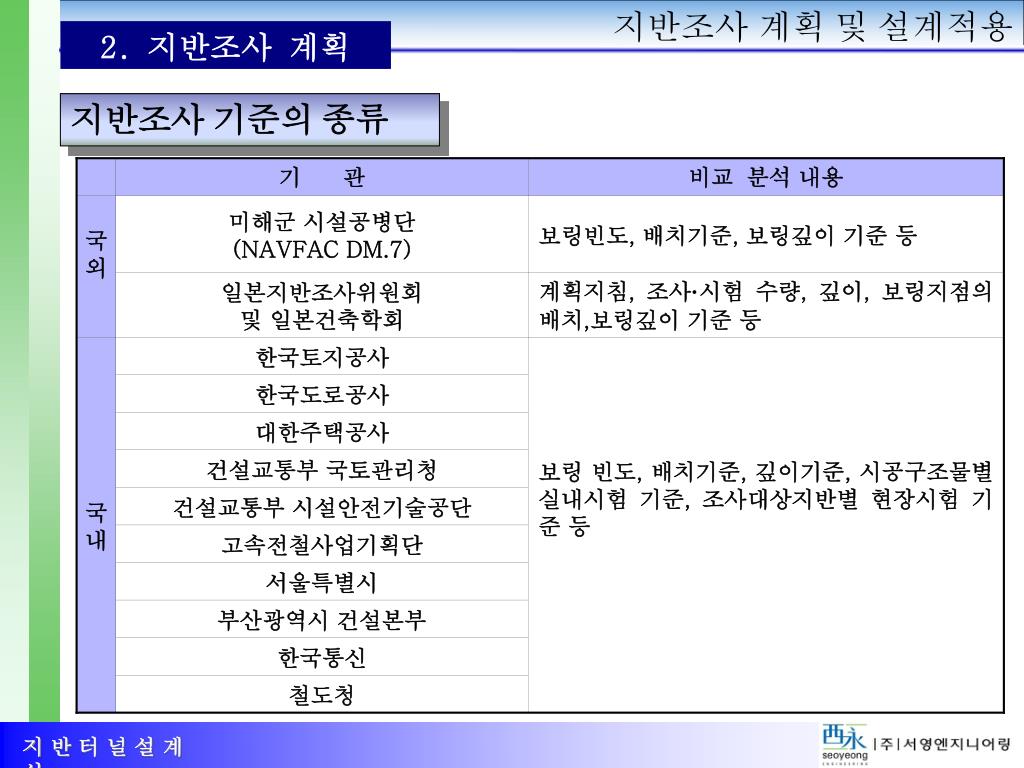

지반조사 기준의 종류

지 반 터 널 설 계 실

slide8

지반조사 계획 및 설계적용

2. 지반조사 계획

기본설계 조사기준

지 반 터 널 설 계 실

slide9

지반조사 계획 및 설계적용

2. 지반조사 계획

실시설계 조사기준

지 반 터 널 설 계 실

slide10

지반조사 계획 및 설계적용

3. 지반조사 항목분류

지 반 터 널 설 계 실

slide11

지반조사 계획 및 설계적용

3. 지반조사 항목분류

지 반 터 널 설 계 실

slide12

지반조사 계획 및 설계적용

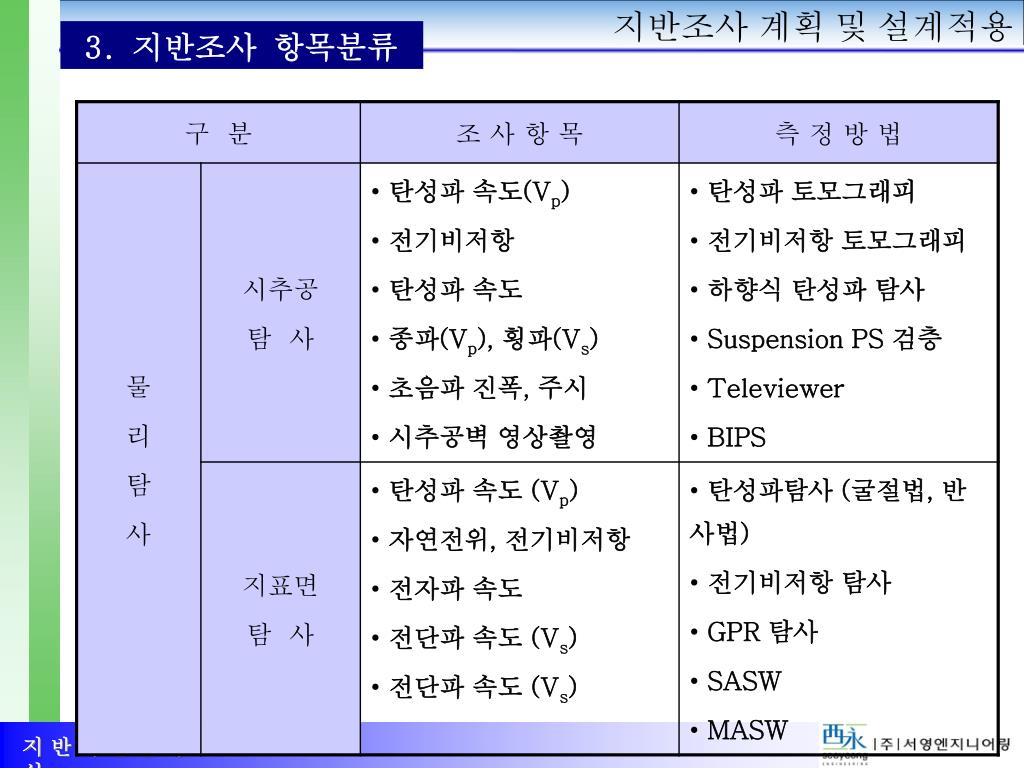

3. 지반조사 항목분류

지 반 터 널 설 계 실

slide13

지반조사 계획 및 설계적용

4. 대상과업별 검토사항 및 조사항목

지 반 터 널 설 계 실

slide14

지반조사 계획 및 설계적용

4. 대상과업별 검토사항 및 조사항목

지 반 터 널 설 계 실

slide15

지반조사 계획 및 설계적용

5. 결론

지반조사의 문제점

▪ 성과물인 지반조사보고서상의 각종 지반조사결과가

설계시 활용이 안되고 있슴.

→ 지반조사와 설계에 필요한 충분한 시간이 주어짐이 없이 공사발주가 됨.

→설계단계의 지반조사와 각종 시험이 불충분하여 설계에 사용하기에는

신뢰성이 결여됨.

▪불충분한 조사항목과 조사수량

▪ 부적절한 조사방법의 문제

▪ 과업지시서와 내역서의 불일치

▪ 정산문제

▪ 토지보상 및 산림훼손 문제

▪ 지반설계 검토비 누락 등

지 반 터 널 설 계 실

slide16

지반조사 계획 및 설계적용

5. 결론

지반조사시 주의사항

▪ 대상이 되는 프로젝트 자체의 성격ㆍ목적ㆍ특징 등을 충분

히 파악할 것

▪ 필요한 지반정보가 무엇인지를 명확하게 파악할 것

▪ 필요한 지반정보를 정확하게 제공하는 조사법ㆍ시험법을

명확하게 파악할 것

▪ 기존 자료로 무엇이 있는지를 잘 조사할 것. 기존자료와

해당 지역에 관한 지질 정보의 활용은 중요하다.

▪ 단계적으로 조사를 진행, 문제점을 떠오르게 하는 동시에

중점적으로 조사해야할 사항을 계획할 것. 즉, 획일적 조사가

아닌 목적에 적합한 조사를 할 것.

▪ 조사 시험에 요구되는 비용과 조사 성과의 가치에 있어서

비용 균형 감각을 가질 것.

지 반 터 널 설 계 실

slide17

지반조사 계획 및 설계적용

5. 결론

지반조사의 중요성

▪지반조사(토질조사)의 필요성 및 중요성에 대한 인식이

점차 가중되고는 있으나 실제 수행은 경제적인 여건상

아직도 미비함.

▪ 많은 가정 사항과 불확실성이 내포되어 있으나 예측결과

를 실제 지반 거동과 근접시키기 위해서는 보다 정밀하고

다양한 조사 및 시험이 절대적으로 요구됨.

▪ 소홀한 조사∙시험을 바탕으로 설계 시공을 한다면 과다

설계가 수행되어야 하는 바 경제적인 손실이 필수적으로

뒤따르게 되므로보다 정밀하고 다양한 조사 및 시험이

절대적으로 요구됨.

지 반 터 널 설 계 실
