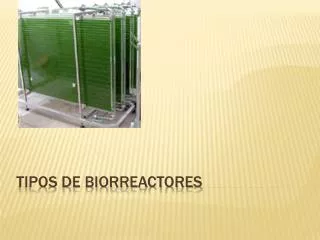

  1. TIPOS DE BIORREACTORES

  2. La fermentación es un proceso dividido en dos categorías muy amplias: fermentación sumergida y fermentación en estado sólido. La sumergida se ha empleado para la producción de alcohol, ácidos orgánicos, enzimas, antibióticos, vitaminas y aminoácidos. La de estado sólido para la producción de metabolitos microbianos a partir de hongos

  3. Técnica más popular Medio contiene ingredientes altamente procesados Actividad del agua del medio es elevada Propenso a la contaminación Problemas reologicos a concentraciones de substrato elevadas Optimizar mezclado Fermentación sumergida

  4. El medio utilizado es usualmente un substrato en estado sólido (ej. Salvado de arroz, salvado de trigo, o trigo en grano), el cual no requiere procesamiento. Es necesario considerar las propiedades de absorción de agua del substrato sólido durante la fermentación. Debido al bajo contenido de agua, existen menores problemas de contaminación Los requerimientos energéticos también son menores que para la fermentación sumergida Fermentación en estado sólido

  5. La eficiencia de desempeño de un biorreactor depende de: Concentración de la biomasa Mantenimiento de condiciones asépticas Eficiencia en la transferencia de calor y masa Operación en condiciones óptimas de proceso (controles) Configuración de BioreactoresSistemas de Fermentación Sumergida

  6. Bioreactor sin agitación ni aereación (procesos anaerobicos, ej. Producción de vino y cerveza). • Bioreactor con agitación y aereación (procesos de fermentación aerobica sumergida) ej. Producción de ácidocitrico y penicilina. • Bioreaactores con aereación, pero sin agitación (fermentación aérobica en estado sólido) ej. Producción de enzimas de alimentos. Sin embargo en la práctica industrial los biorreactores se distinguen por su configuración y diseño. Los bioreactores pueden clasificarse en tres grupos basándose en el tipo de proceso bioquímico empleado:

  7. Biorreactor de Tanque Agitado Tipos de biorreactores

  8. Velocidades de transferencia de oxígeno excelentes Baja inversión Bajos costos de operación Ventajas

  9. Relación altura-diámetro 1:3 o 1:6 Agitador superior o inferior Aspersor de anillo con agujeros para suministro de aire Deflectores para evitar formación de vortex y mejorar el mezclado. Presión positiva mínima para asegurar esterilidad. Características de diseño

  10. La selección del propulsor depende de las características físicas y biológicas del caldo de fermentación. Dispositivos de muestreo deben estar en compartimientos que permitan la esterilización con vapor.

  11. Se utilizan para fermentaciones con poco esfuerzo cortante y requerimientos bajos de energía. Biorreactor de Bucle agitado por aire

  12. En este proceso aire bombeado del fondo del reactor crea burbujas boyantes, las cuales ejercen un arrastre en el fluido circundante, creándose un movimiento del fluido de tipo circular, el cual provee de oxígeno y mezclado del caldo de fermentación Características del diseño

  13. Esterilización inadecuada. Capital de inversión más elevado. Los requerimientos de aereación son difíciles de obtener Desventajas de los biorreactores de bucle agitado por aire a gran escala

  14. Un biorreactor de bucle agitado equipado con un tubo de arrastre resulta en mejor circulación del líquido y áreas interfaciales gas a líquido más grandes, y da una mejor eficiencia en el mezclado y mejor capacidad de transferencia de oxígeno. Mejoras en el diseño

  15. Reactor “Air Lift” con tubos de arrastre

  16. Un ejemplo significativo de un biorreactor de bucle agitado que fue escalado a un muy alto nivel comercial es el fermentador ICI de ciclos de presión. En este proceso, se utiliza metanol como substrato para producir proteína unicelular utilizando Methylophilusmetrylotrophus a una capacidad de producción de 60,000 toneladas por año.

  17. Biorreactorici

  18. En las últimas décadas se ha reportado un incremento significativo en la aplicación de sistemas de reactores de cama fluida. Han sido utilizados principalmente para células que han sido inmovilizadas en cierto material en partículas. Se pueden utilizar partículas con gran densidad y la velocidad de flujo requerida para la fluidización puede lograrse independientemente del rendimiento del reactor. Biorreactor de cama fluida

  19. Mejor transferencia de calor. Mejor transferencia de masa. Excelente capacidad de mezcla en las tres fases. Requerimientos relativamente bajos de energía. Bajo esfuerzo cortante lo que lo hace ideal para células sensibles. Ventajas de un biorreactor de cama fluida

  20. La fluidización de partículas acarreadoras de vidrio y cerámica pueden requerir medios con velocidades de flujo altas los cuales pueden resultar en costos de bombeo más elevados y eventualmente fugas de células Desventajas de los biorreactores de cama fluida

  21. Biorreactores de cama fluida de fases gas-líquido-sólido pueden emplearse para la producción de enzimas lignolíticas, tratamiento de aguas de desecho de refinerías y tratamiento de aguas crudas. Aplicaciones

  22. El crecimiento de la células en partículas microacarreadoras depende directamente de la superficie disponible para el crecimiento hasta el punto donde las partículas microacarreadoras alcanzan una concentración suficiente para inhibir las células y por ende reducir su rendimiento. Los microacarreadores deben tener una densidad entre 1.02 y 1.10 kg/m3 para permitir su fácil suspensión en reactores agitados. Biorreactormicroacarreador

  23. Biorreactormicroacarreador

  24. La toxicidad del medio de soporte puede causar fases de crecimiento lento, muerte de las células en su estado inicial de desarrollo y rendimientos limitados de las células. Las colisiones de partícula acarreadora con partícula acarreadora y de partícula acarreadora con el impulsor y las fuerzas hidrodinámicas de corte pueden causar viabilidad reducida de las células. Desventajas de los fermentadores microacarreadores

  25. Han sido utilizados para el cultivo de células humanas de fibroblasto, para producir masa celular e interferón. Aplicaciones

  26. Gran área superficial para el crecimiento celular provista bajo condiciones de esfuerzo cortante bajo, permitiendo la utilización de equipo de fermentación convencional. Ventajas de los biorreactoresmicroacarreadores

  27. Un biorreactor de fibra hueca consiste en un paquete cilíndrico de un gran número de fibras individuales las cuales se mantienen unidas en un arreglo similar a la de un intercambiador de calor de concha y tubos. Existen unidades comerciales de biorreactores de fibra hueca con una capacidad lúminal entre 0.01 m2 y 1.0 m2. Biorreactor de membrana

  28. Figure 1 cartucho de fibrahueca en corteseccionalmostrandolasfibras y el cultivo de linfocitos

  29. Proveen una gran área superficial en un pequeño volumen (tanto como 200 cm2 por mL) Permite que un gran número de células se adhieran en un pequeño volumen. Excelente sistema de intercambio de nutrientes y desechos a través de la pared de las fibras. Ventajas de los biorreactores de membrana

  30. Dificultad de monitorear y controlar el crecimiento y metabolismo del cultivo. Bajas transferencias de oxígeno al haber altas densidades de células. Bloqueo y ruptura de las membranas debido al excesivo crecimiento. La acumulación de productos tóxicos en la fibra hueca pueden también inhibir la actividad metabólica del sistema celular. El efecto de contención de microorganismos, en la fisiología y viabilidad a largo plazo, y productividad no están claros aún. Desventajas

  31. Esta técnica ha sido utilizada en la producción de ácido láctico, conversión de L-histidina y biosíntesis de galactosidasa. Los biorreactores de membrana han sido utilizados ampliamente para el cultivo de células vegetales y animales. Aplicaciones

  32. Foto biorreactores

  33. Proyecto de fotobioreactor

  34. Las microalgas han sido utilizadas con éxito, alcanzando grandes productividades en comparación con otras plantas más sofisticadas. Los altos índices de productividad en estos sistemas se deben a la gran cantidad de biomasa producida en el biorreactor. Foto biorreactores

  35. Las microalgas han sido utilizadas para la preparación de vitaminas, pigmentos, antioxidantes y ácidos grasos, así como para la acuacultura. aplicaciones

  36. Las técnicas de cultivo empleadas son sistemas abiertos y cerrados, o semi cerrados para el exterior. Tipos de técnicas de cultivo

  37. Los fotobiorreactorescommunes que se utilizan son los de tipo tubular y los de tipo de platos. Diseños

  38. La cianobacteriaSpirulinaplatensisha sido estudiada en fotobiorreactoresbatch y continuos bajo condiciones variables de energía lumínica incidente y limitaciones de nutrientes.

  39. Biorreactores de innovación y para usos especiales

  40. La transferencia de conocimiento de un bioreactor convencional a un bioreactor en microescala para cultivar células en el espacio es un campo emergente de las ciencias de la vida en el espacio y sus aplicaciones. Biofermentador Espacial

  41. Biorreactor espacial

  42. Los materiales utilizados al presente para la fabricación de un biorreactor no son aceptables en el espacio por razones de medio ambiente o seguridad. • El biorreactor espacial tiene que cumplir con lo requerido en cuanto a tamaño, peso y potencia. • Las condiciones de microgravedad en el espacio crean un impedimento significativo para la operación de un biorreactor debido a la alteración en los factores físicos que gobiernan la sedimentación de las células, mezclado de nutrientes y dispersión de los productos secundarios. • Los nutrientes, oxígeno y productos de desecho deben ser transportados de manera eficiente por intercambios del medio, perfusión o mezclado lento ya que las corrientes convectivas se reducen a cerca de cero. Los biorreactores utilizados en la tierra pueden no ser adecuados para el espacio por una serie de causas:

  43. Se espera que jueguen un rol dominante en la producción de tejidos para aplicaciones en la medicina. La ingeniería de tejidos y la medicina regenerativa se esperan que sean las herramientas más poderosas para reparar el daño o la enfermedad de tejidos y órganos, debido a que tejidos de donantes no cubren la demanda actual. Biorreactor de Tejidos

  44. Cartilago humano hecho en biorreactor de tejidos

  45. La ingeniería de tejidos se refiere al desarrollo de substitutos biológicos para restaurar, mantener o mejorar la función del tejido. Un sistema de biorreactor de tejidos necesitaría ser compacto y capaz de mantener un gran número de células a densidades relativamente elevadas por un período de tiempo prolongado. Tecnología de Fermentación y Diseño 41

  46. Biorreactor para crear un organo completo

  47. El cultivo de células de hepatoma para la producción de higadosbioartificiales ha sido probada en un biorreactor de tejidos utilizando cama fluida y fibra hueca. Un nuevo reto de la ingeniería de los bioprocesos en el cultivo de células involucra el desarrollo de técnicas de cultivo altamente sofisticadas para producir células madre hematopoyéticas y producir órganos completos. aplicaciones

  48. La espectroscopia de RMN ha sido utilizada como una herramienta para estudios no invasivos en tiempo real de procesos metabólicos de suspensiones de células en biorreactores. El biorreactor de RMN ha sido utilizado en línea para el análisis de reacciones metabólicas en los procesos de fermentación. Uno de los parámetros críticos en la evaluación de biorreactores para la formación de productos es el estado de oxigenación de las células, el cual puede determinarse utilizando RMN. Biorreactor de ResonanciaMagnética Nuclear

  49. Un minibiorreactor con una entrada de membrana para una sonda de espectrofotómetro de masas se reportó para procesos biológicos con análisis en línea de compuestos volátiles tales como H2, CH4, O2, N2 y CO2, etanol y metanol. Biorreactor Acoplado con Espectrofotómetro de Masas

  50. Biorreactor Acoplado con Espectrofotómetro de Masas
