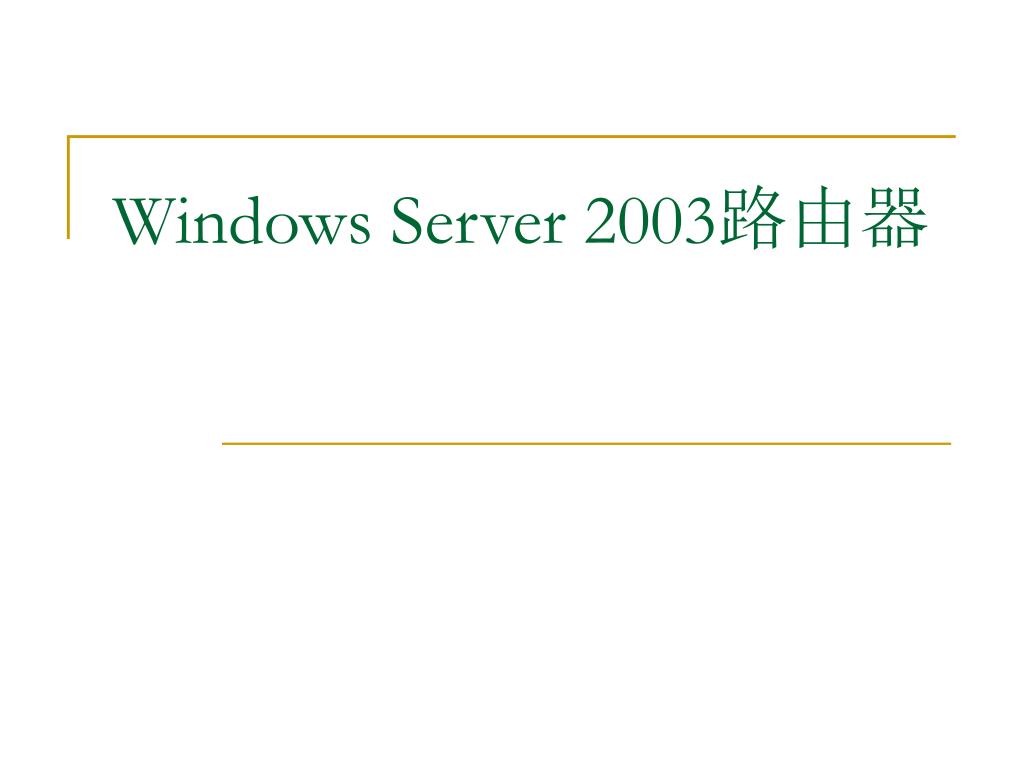

  1. Windows Server 2003路由器

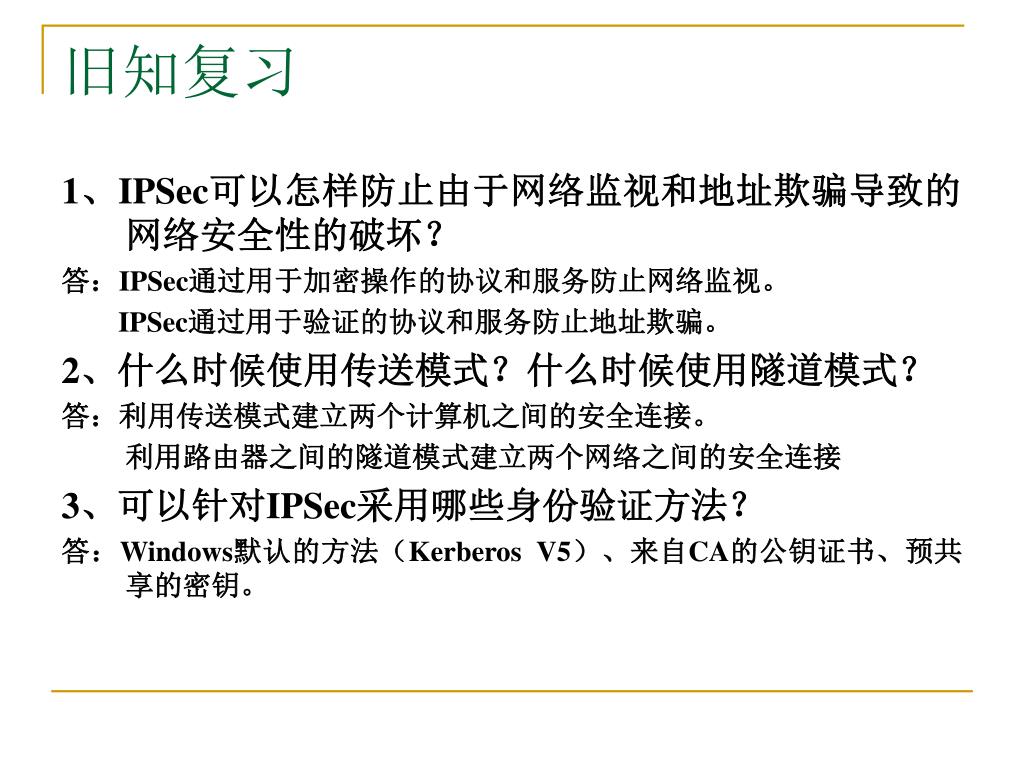

  2. 旧知复习 1、IPSec可以怎样防止由于网络监视和地址欺骗导致的网络安全性的破坏？ 答：IPSec通过用于加密操作的协议和服务防止网络监视。 IPSec通过用于验证的协议和服务防止地址欺骗。 2、什么时候使用传送模式？什么时候使用隧道模式？ 答：利用传送模式建立两个计算机之间的安全连接。 利用路由器之间的隧道模式建立两个网络之间的安全连接 3、可以针对IPSec采用哪些身份验证方法？ 答：Windows默认的方法（Kerberos V5）、来自CA的公钥证书、预共享的密钥。

  3. Windows Server 2003路由器 • 1 路由器的原理 • 2 路由器的设置 • 3 筛选进出路由器的数据包 • 4 请求拨号连接 • 5 动态路由RIP • 6 网桥

  4. 1 路由器的原理 • 问题： • 路由器在网络通讯中扮演怎样的角色？ • 实现方法：硬件路由器或软件路由器 • 各子网之间的数据传输通过什么进行数据转发？

  5. 路由术语 • 端系统：主机，不具有网络间转发数据包的能力； • 中间系统：可以在网络间转发数据包，如网桥、交换机、路由器等； • 网络：利用网络设备和网络介质把自治的计算机系统联合起来，辅以网络的软件以实现集中管理和资源共享的目的；

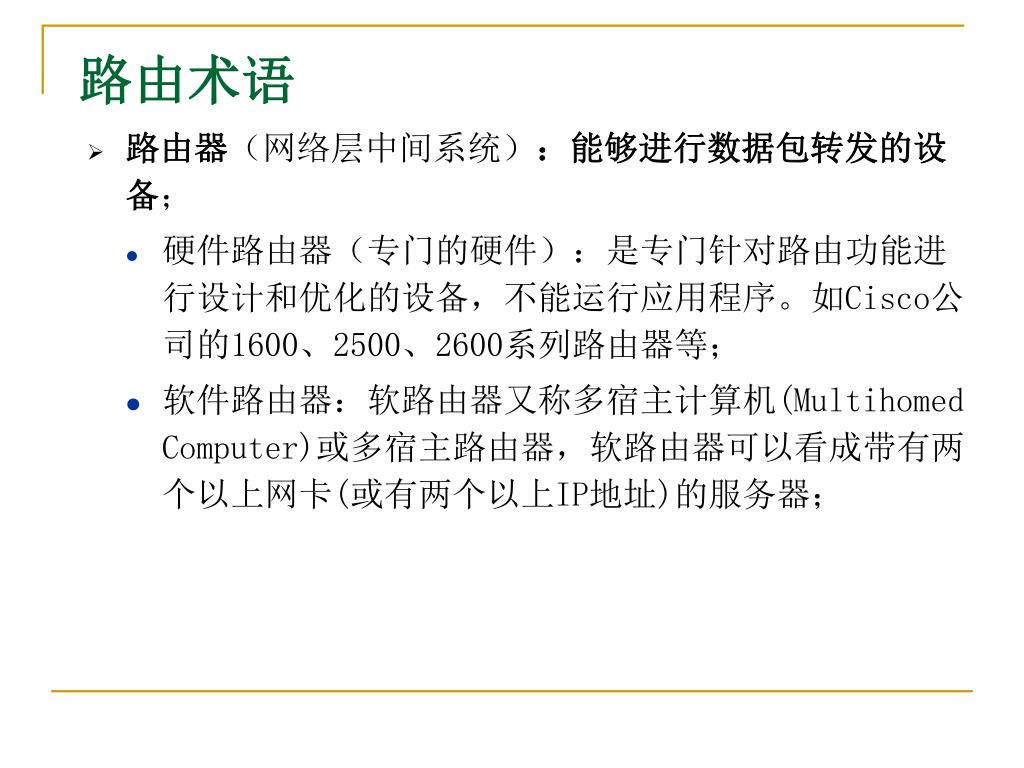

  6. 路由术语 • 路由器（网络层中间系统）：能够进行数据包转发的设备； • 硬件路由器（专门的硬件）：是专门针对路由功能进行设计和优化的设备，不能运行应用程序。如Cisco公司的1600、2500、2600系列路由器等； • 软件路由器：软路由器又称多宿主计算机(Multihomed Computer)或多宿主路由器，软路由器可以看成带有两个以上网卡(或有两个以上IP地址)的服务器；

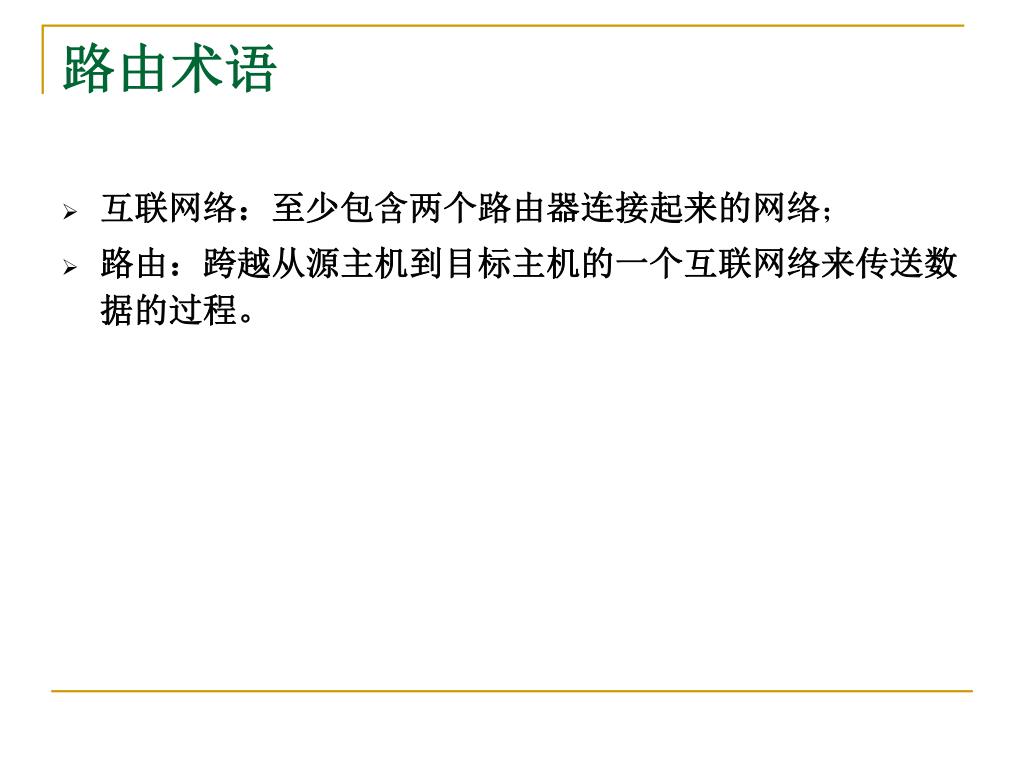

  7. 路由术语 • 互联网络：至少包含两个路由器连接起来的网络； • 路由：跨越从源主机到目标主机的一个互联网络来传送数据的过程。

  8. 路由表 1、路由表的作用： 路由器利用存储在路由表的数据来确定如何转发数据包。路由表数据包含路由器连接到的所有网络段的IP信息。 2、显示IP路由表 每一个运行TCP/IP的计算机都要进行由路由表控制的路由决策。路由表以计算机当前的TCP/IP配置为基础自动生成。 显示路由表： 在命令提示符下键入：route print命令

  9. 路由表 • C:\>route print • ====================================================================== • Interface List • 0x1 ........................... MS TCP Loopback interface • 0x1000003 ...00 90 27 16 84 10 ...... Intel(R) PRO PCI Adapter • ======================================================================= • Active Routes: • Network Destination Netmask Gateway Interface Metric • 0.0.0.0 0.0.0.0 192.168.1.200 192.168.1.201 1 • 127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1 • 192.168.0.0 255.255.248.0 192.168.1.201 192.168.1.201 1 • 192.168.1.201 255.255.255.255 127.0.0.1 127.0.0.1 1 • 192.168.1.255 255.255.255.255 192.168.1.201 192.168.1.201 1 • 224.0.0.0 224.0.0.0 192.168.1.201 192.168.1.201 1 • 255.255.255.255 255.255.255.255 192.168.1.201 192.168.1.201 1 • Default Gateway: 192.168.1.200 • =========================================================================== • Persistent Routes: • None

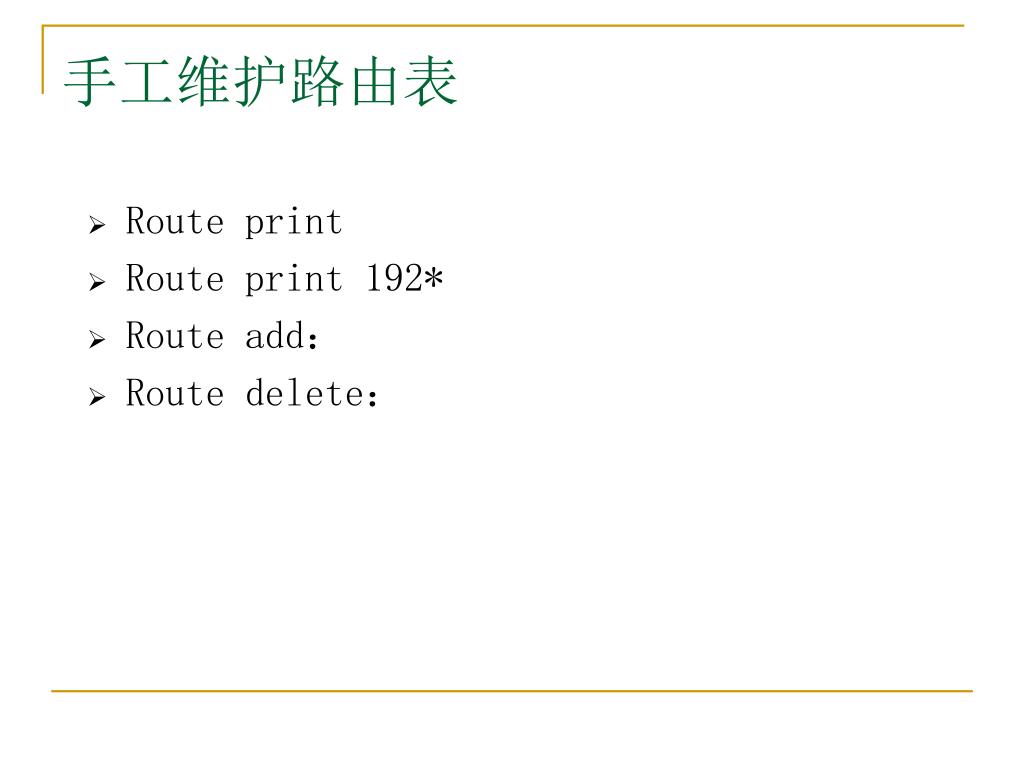

  10. 手工维护路由表 • Route print • Route print 192* • Route add： • Route delete：

  11. 2 路由器的设置 • 要求： • 安装多个网卡，每个网卡再配以不同的IP地址及子网掩码 • 操作系统是Windows 2000以上版本，并启动路由和远程访问服务 • 特点： • 多宿主路由器还可以运行应用程序

  12. 多宿主计算机 网卡1 网卡2 子网 1 子网2 服务器 服务器 客户机 客户机 在Windows下实现软路由

  13. 启用路由功能 • 1、启用路由和远程访问服务 • 2、启用路由功能

  14. 检查路由表 1、Route print 2、P262

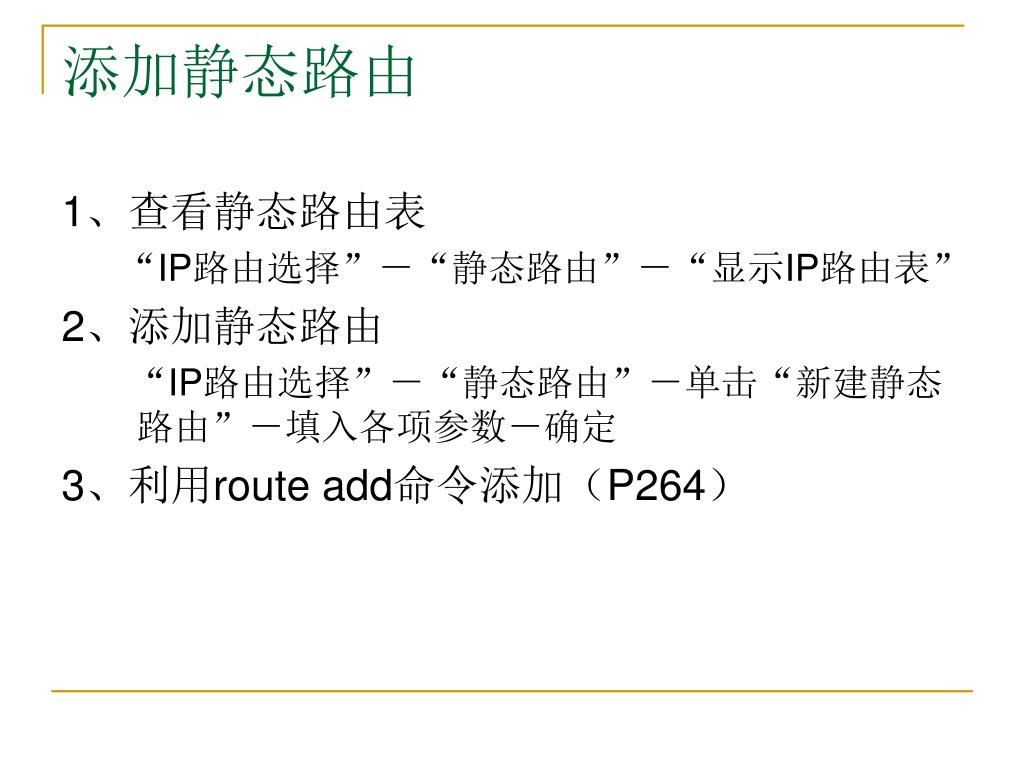

  15. 添加静态路由 1、查看静态路由表 “IP路由选择”－“静态路由”－“显示IP路由表” 2、添加静态路由 “IP路由选择”－“静态路由”－单击“新建静态路由”－填入各项参数－确定 3、利用route add命令添加（P264）

  16. 3 筛选进出路由器的数据包 • 基于Windows的路由器使用路由接口（网络适配器）将数据包转发到网络，因此Windows软件路由器支持数据包过滤的功能 • 可以配置筛选器（筛选规则）使之允许或不允许转发某些特定类型的数据包，提高网络安全性。 • 路由器的每一个网络接口都可以用于过滤数据包

  17. 路由接口 路由接口是一个物理接口或逻辑接口，通过他可以转发IP数据包。 路由接口有三种类型： 1、LAN接口： 代表一个局域网连接（如：以太网、令牌环网），该连接利用LAN技术。LAN接口表示一个已经安装好的网络适配器。LAN接口总是活动的，不需身份验证即可连接。 2、按需拨号接口： 代表一个点对点连接，基于物理连接或逻辑连接。要求经过身份验证过程后才进入连接状态。 3、IP中的IP隧道接口（IP in IP）： 代表一种隧道式的点对点连接。不要求经过身份验证即可成为连接的

  18. 配置路由接口（设置筛选规则） 数据包筛选 IP数据包筛选——IP路由器提供允许或者不允许转发某些特定类型的IP数据流的能力。 在IP路由接口上配置筛选器 筛选器依据IP、TCP、UDP和ICMP报头中的关键字进行筛选。 1、选择接口 “IP路由选择”－“常规”－右击要添加筛选器的接口，单击“属性” 2、指定输入或输出筛选器 决定将筛选器应用到进入的数据包或者外出的数据包

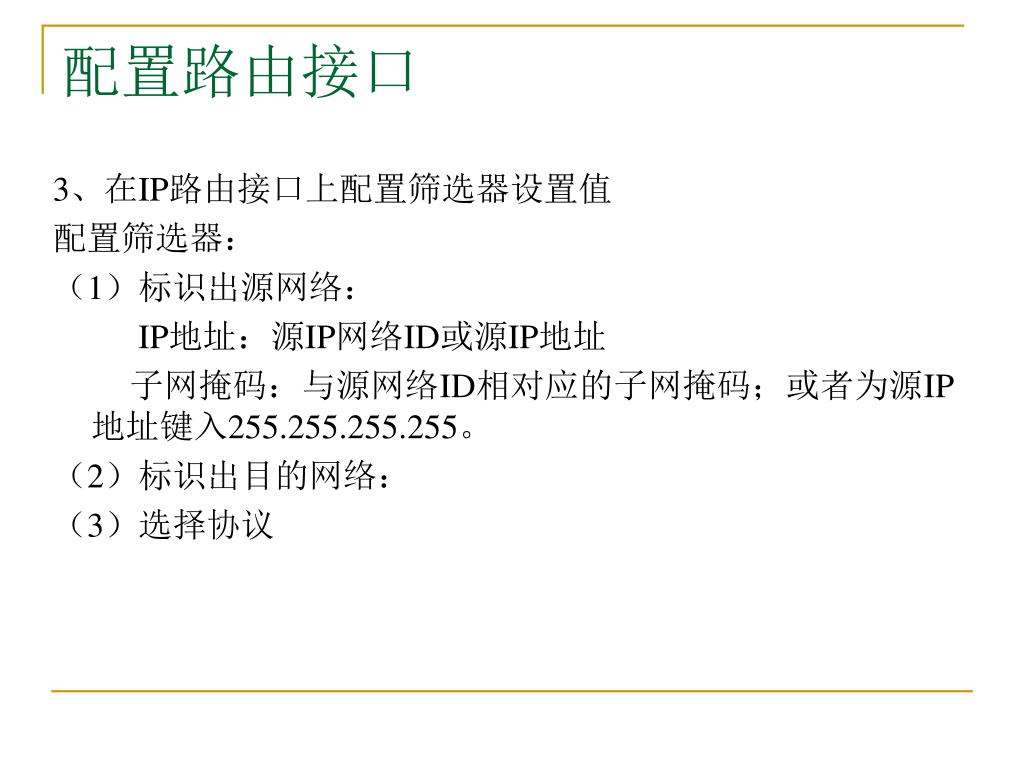

  19. 配置路由接口 3、在IP路由接口上配置筛选器设置值 配置筛选器： （1）标识出源网络： IP地址：源IP网络ID或源IP地址 子网掩码：与源网络ID相对应的子网掩码；或者为源IP地址键入255.255.255.255。 （2）标识出目的网络： （3）选择协议

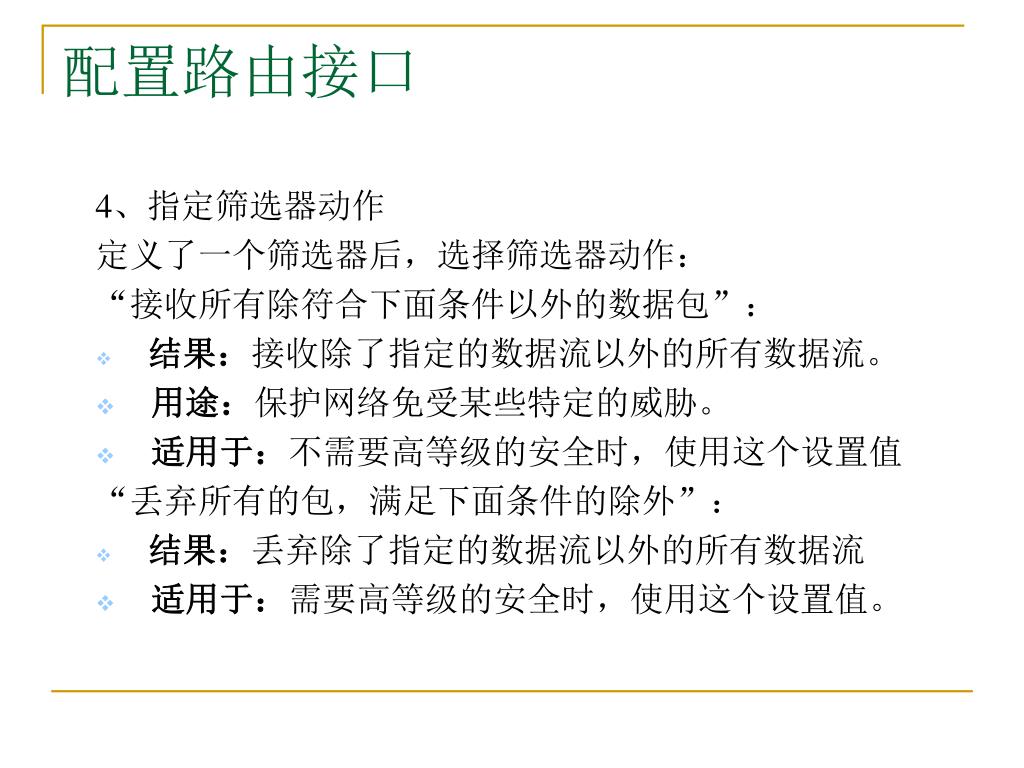

  20. 配置路由接口 4、指定筛选器动作 定义了一个筛选器后，选择筛选器动作： “接收所有除符合下面条件以外的数据包”： • 结果：接收除了指定的数据流以外的所有数据流。 • 用途：保护网络免受某些特定的威胁。 • 适用于：不需要高等级的安全时，使用这个设置值 “丢弃所有的包，满足下面条件的除外”： • 结果：丢弃除了指定的数据流以外的所有数据流 • 适用于：需要高等级的安全时，使用这个设置值。

  21. 通信协议号与连接端口号 • 在设置筛选器时，常用的TCP、UDP需要指定源端口号和目标端口号；ICMP需要指定类型和代码；其余的必须指定通信协议号。 • P267表9.2通信协议号 • P268-270表9.3常见服务的默认TCP、UDP端口号

  22. 4 请求拨号连接 • 路由器之间利用调制解调器通过电话线连接，通信时进行请求拨号，如图P9.19所示 • 两种请求拨号的方式： • 双向请求拨号连接 设置路由器1和路由器2，使之可以互相拨号连接 路由器1： 路由器2： • 单号指定拨号连接

  23. 配置拨号路由 一、配置请求拨号路由的条件： 二、配置请求拨号路由： • 在路由器的“属性”选项卡中启用“用于局域网和请求拨号路由选择” • 右击“路由接口”－单击“新的请求拨号接口”

  24. 配置拨号路由 三、配置拨号路由接入的IP地址 • 路由器“属性”对话框－“IP”选项卡－“静态地址池” 作用：远程计算机通过TCP/IP协议连接到Windows 2000的远程访问服务器时，服务器将分配一个IP地址给这台计算机。 四、限制拨号路由筛选 • “路由接口”－右击要设置的接口－单击“设置IP请求拨号筛选器” 作用：限制拨入/拨出的IP地址和协议

  25. 配置拨号路由 五、设定拨号时段 • 路由接口－右击要设置的接口－单击“设定拨出时间” 六、为请求拨号路由配置静态路由 • 注：在接口选“拨号远程路由器”

  26. 5 动态路由RIP 动态路由器： • 当计算机的路由条目发生变化时可以自动更新路由表，并把更新的消息发给其他的动态路由器； • 减少网络管理员的管理工作； • 必须有一个路由协议RIP或OSPE

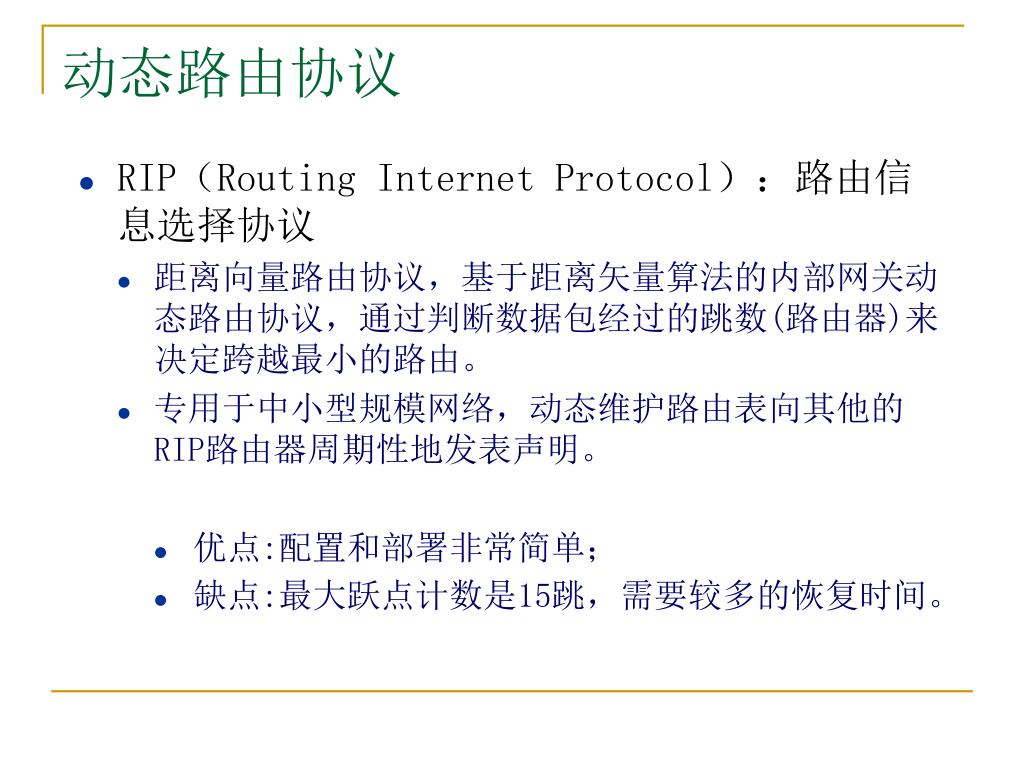

  27. 动态路由协议 • RIP（Routing Internet Protocol）：路由信息选择协议 • 距离向量路由协议，基于距离矢量算法的内部网关动态路由协议，通过判断数据包经过的跳数(路由器)来决定跨越最小的路由。 • 专用于中小型规模网络，动态维护路由表向其他的RIP路由器周期性地发表声明。 • 优点:配置和部署非常简单； • 缺点:最大跃点计数是15跳，需要较多的恢复时间。

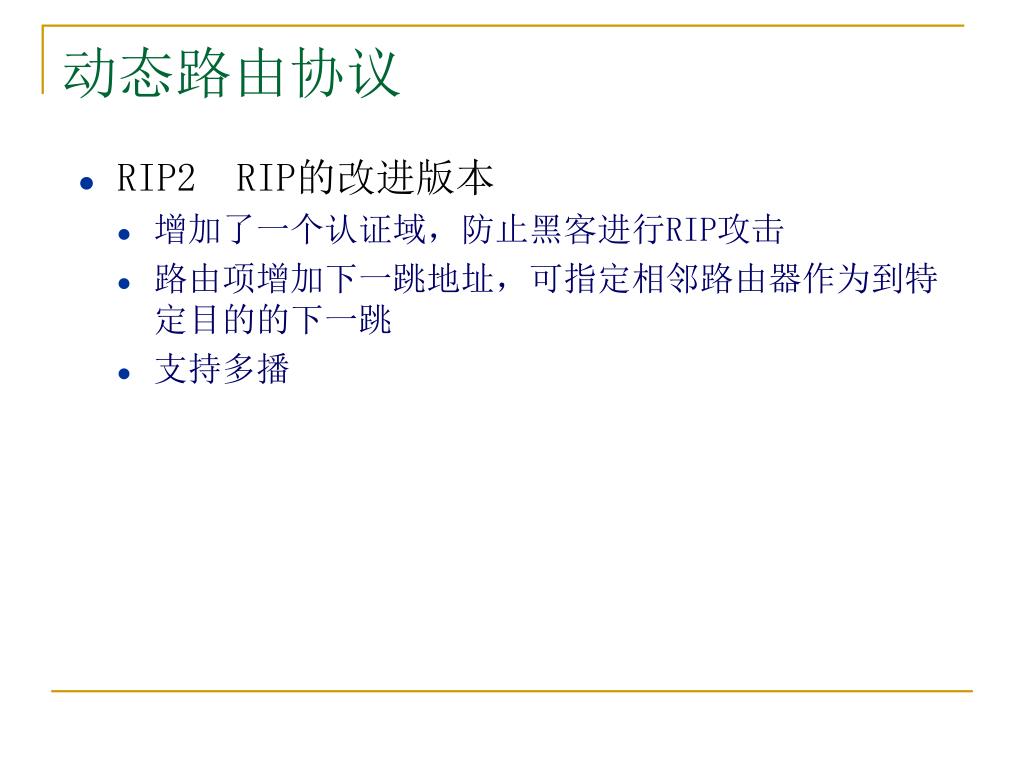

  28. 动态路由协议 • RIP2 RIP的改进版本 • 增加了一个认证域，防止黑客进行RIP攻击 • 路由项增加下一跳地址，可指定相邻路由器作为到特定目的的下一跳 • 支持多播

  29. 动态路由协议 • OSPF(Open Shortest Path First)开放式最短路径优先 • 链路状态路由协议，设计用于大型到特大型网络中交换路由选择信息。 • 优点：高效率，要求很小的网络开销； • 缺点：复杂性，难于配置和管理。

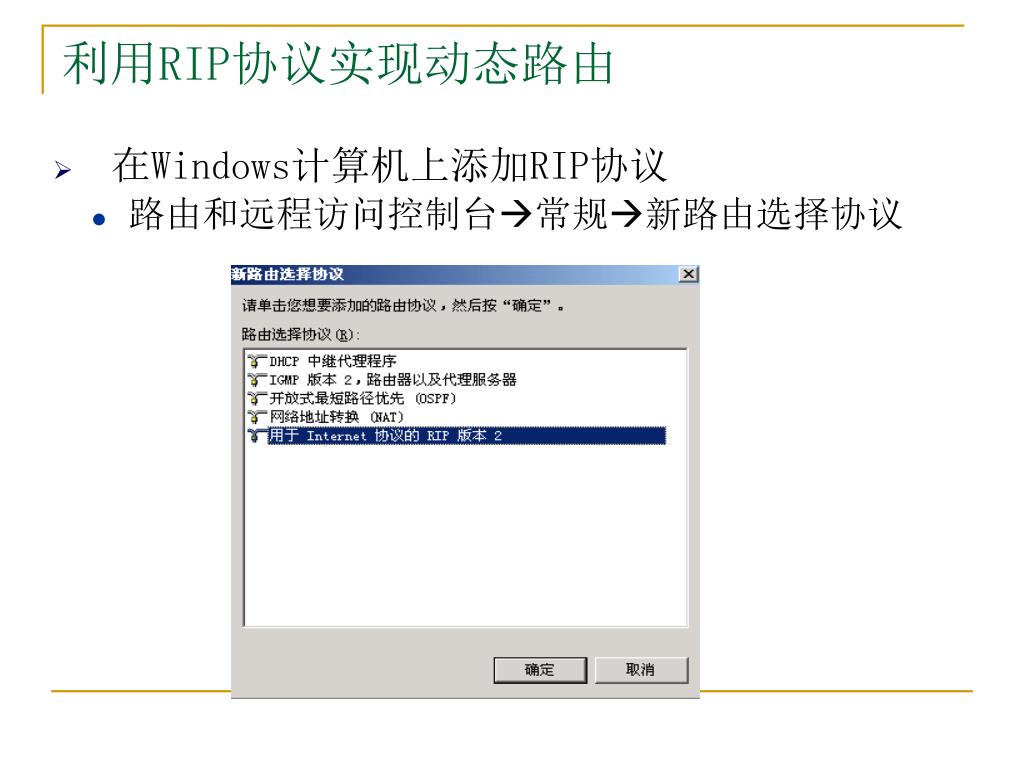

  30. 利用RIP协议实现动态路由 • 在Windows计算机上添加RIP协议 • 路由和远程访问控制台常规新路由选择协议

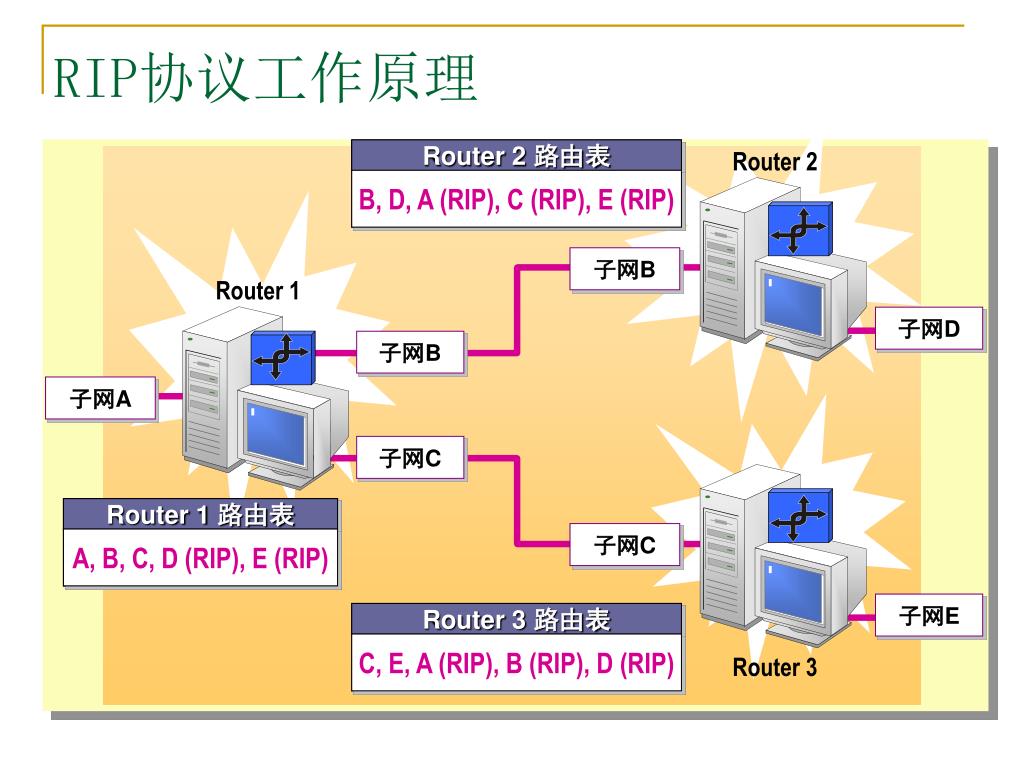

  31. Router 2 路由表 B, D, A (RIP), C (RIP), E (RIP) Router 2 路由表 Router 2 B, D 子网B Router 1 子网D 子网B 子网A 子网C Router 1 路由表 Router 1 路由表 A, B, C, D (RIP), E (RIP) A, B, C, D (RIP) Router 1 Routing Table 子网C A, B, C Router 3 路由表 C, E, A (RIP), B (RIP), D (RIP) 子网E Router 3 路由表 C, E Router 3 RIP协议工作原理

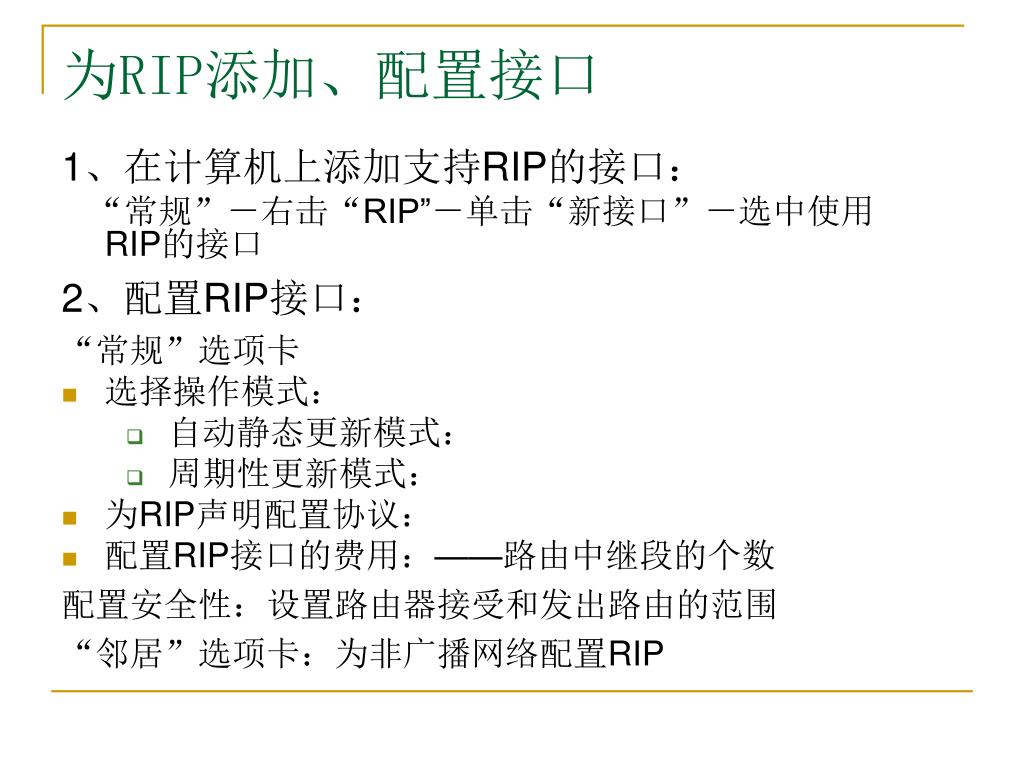

  32. 为RIP添加、配置接口 1、在计算机上添加支持RIP的接口： “常规”－右击“RIP”－单击“新接口”－选中使用RIP的接口 2、配置RIP接口： “常规”选项卡 • 选择操作模式： • 自动静态更新模式： • 周期性更新模式： • 为RIP声明配置协议： • 配置RIP接口的费用：——路由中继段的个数 配置安全性：设置路由器接受和发出路由的范围 “邻居”选项卡：为非广播网络配置RIP

  33. 6 网桥

  34. 小节 路由基础 配置Windows计算机为路由器 在Windows下实现静态路由 在Windows下实现动态路由

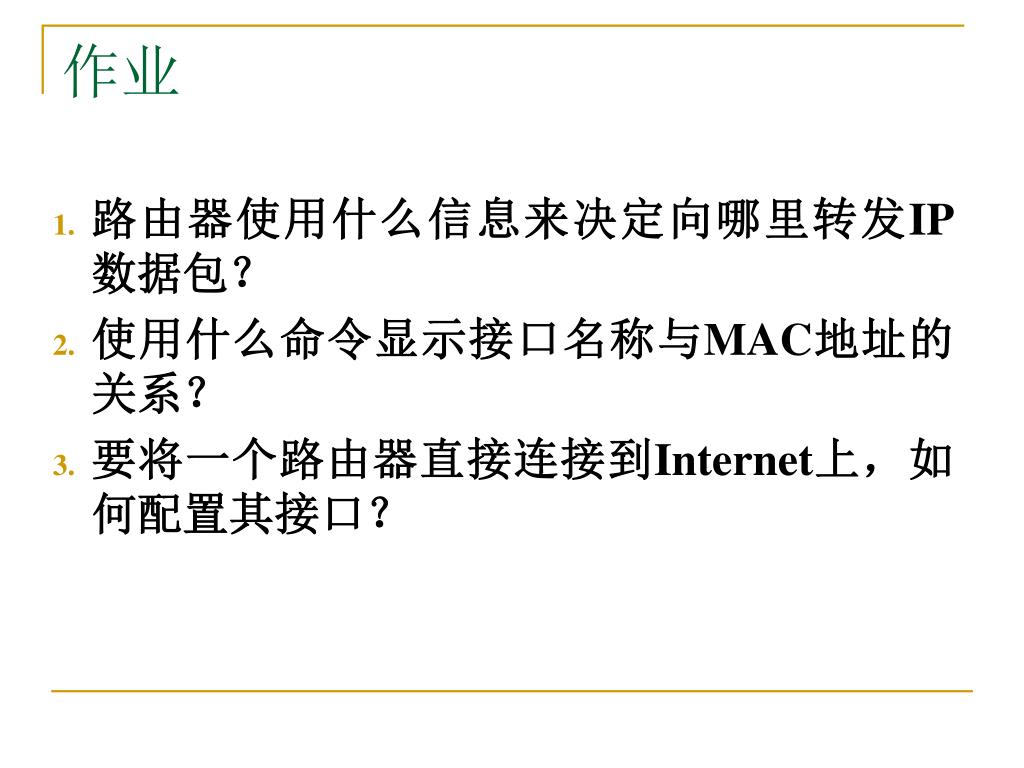

  35. 作业 • 路由器使用什么信息来决定向哪里转发IP数据包？ • 使用什么命令显示接口名称与MAC地址的关系？ • 要将一个路由器直接连接到Internet上，如何配置其接口？
