Süsteemi- ja kõrgtasemesüntees

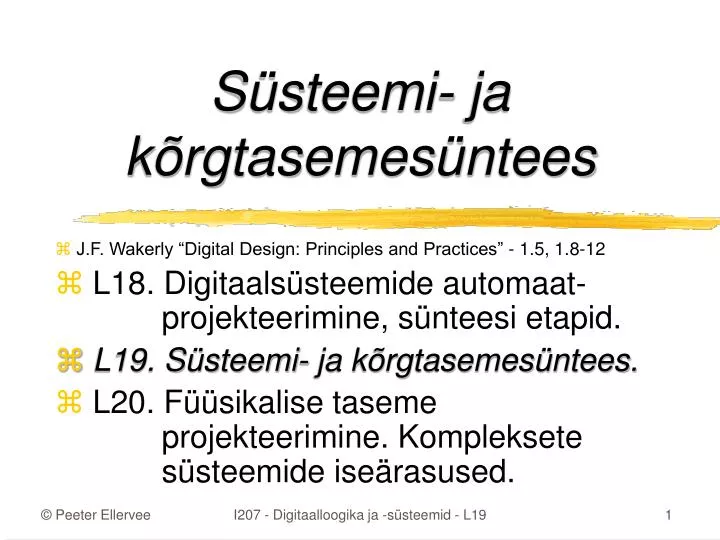

1. Süsteemi- ja kõrgtasemesüntees • J.F. Wakerly “Digital Design: Principles and Practices” - 1.5, 1.8-12 • L18. Digitaalsüsteemide automaat- projekteerimine, sünteesi etapid. • L19. Süsteemi- ja kõrgtasemesüntees. • L20. Füüsikalise taseme projekteerimine. Kompleksete süsteemide iseärasused. I207 - Digitaalloogika ja -süsteemid - L19

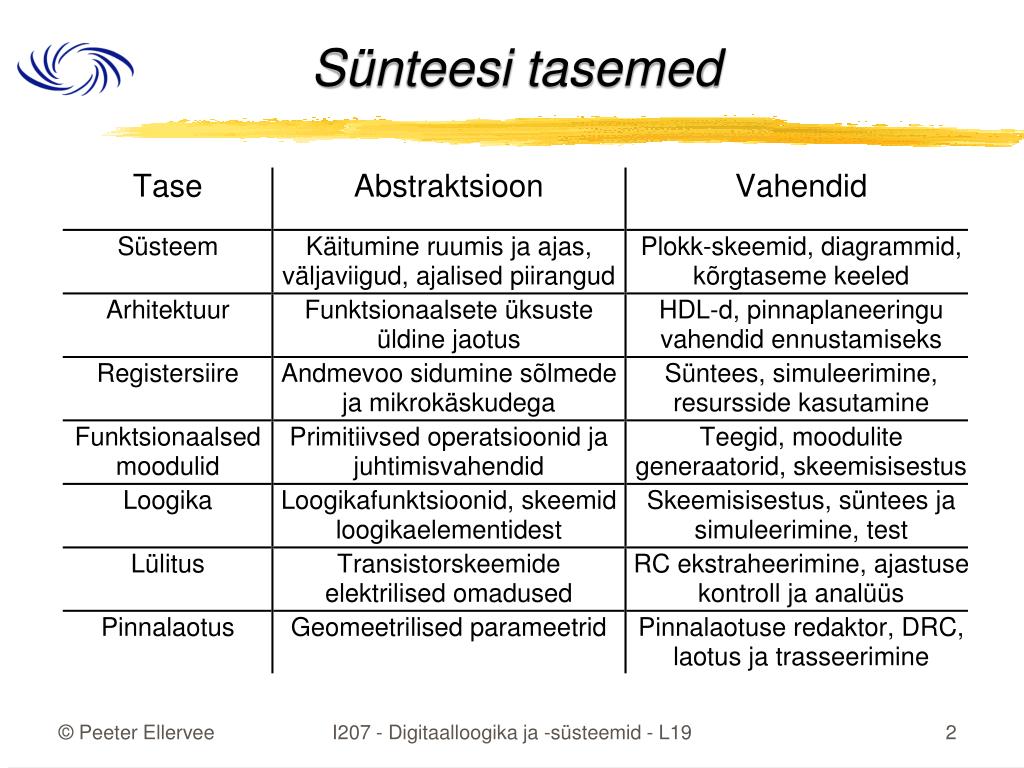

2. Sünteesi tasemed I207 - Digitaalloogika ja -süsteemid - L19

3. Sünteesi ülesanded • Süsteemitaseme süntees • Klasterdamine / tükeldamine • Liideste süntees • Kõrgtaseme süntees • Resursside hõivamine • Resurss- või aegpiiratud planeerimine • Resursside sidumine • Registersiirete taseme süntees • Andmeosa süntees • Juhtosa süntees I207 - Digitaalloogika ja -süsteemid - L19

4. Sünteesi ülesanded • Loogikataseme süntees • Loogika minimeerimine • Optimeerimine • Liiasuste eemaldamine • Füüsikalise taseme süntees • Sidumine tehnoloogiaga • Paigaldamine • Trasseerimine I207 - Digitaalloogika ja -süsteemid - L19

5. Süsteemitaseme süntees • Süsteem: kommunikeeruvad moodulid • Sünteesi ülesanded • tükeldamine • kommunikatsiooni täpsustamine • meetodite täpsustamine • Erinevate lahenduste otsimine • ennustamine • Funktsionaalne konveier • paralleelsed ja ajas osaliselt kattuvad meetodid I207 - Digitaalloogika ja -süsteemid - L19

6. Praegune praktika Soovitatav metoodika Funktsionaalsuse kirjeldus Kirja-/kõnekeel Funktsionaalne spetsifikatsioon Täidetavkeel Eraldamine Tükeldamine Täpsustamine käsitsi teisendamine Süsteemi disain siin Prots. funkts. kirjeldus ASIC funkts. kirjeldus ASIC funkts. kirjeldus Mälu & muutujad Komponentide realiseerimine detailne siini protokoll Prots. C-kood ASIC RTL kirjeldus ASIC RTL kirjeldus Mälu & aadressid Disaini metodoloogia D. Gajski I207 - Digitaalloogika ja -süsteemid - L19

7. Süsteemisünteesi ülesanded I207 - Digitaalloogika ja -süsteemid - L19

8. Mälutasemete kasutamine • Massiivide ülekattumine ruumis ja ajas • lähteandmete massiiv asendatakse arvutuste käigus tulemustega • Lokaalsed koopiad vähendavad pöördumisi põhimälu poole • lisanduva lokaalse mälu kaal peab olema väiksem kokku hoitud pöördumiste kaaludest • Õige baasaadressi valik vähendab vahemälu ebasobivat kasutamist • vale aadress võib viia ühe ja sama vahemälu ploki kasutamisele ühes tsüklis eri massiivide poolt I207 - Digitaalloogika ja -süsteemid - L19

9. B = f(A); C = g(B); C C B B B B A C C A A A Mälupesade eluead raisatud Parendatud variandid tüüpiline: a[i]=mem[i] b[i]=mem[b_b+i] c[i]=mem[b_c+i] tüüpiline: a[i]=mem[i] b[i]=mem[b_b+i] c[i]=mem[i] tüüpiline: a[i]=mem[i] b[i]=mem[max-i] c[i]=mem[i] I207 - Digitaalloogika ja -süsteemid - L19

10. Kõrgtasemesüntees • Sisend • digitaalsüsteemi funktsionaalsuse kirjeldus • kitsenduste hulk • Väljund • süsteemi struktuur • andmeosa + juhtautomaat • Algoritmi objektid - operatsioonid • High-Level Synthesis • Achitectural Synthesis • Behavioral Synthesis • Silicon Compilation I207 - Digitaalloogika ja -süsteemid - L19

11. Kõrgtasemesüntees • Põhisammud • planeerimine • operatsioonide sidumine kontrollsammudega, et rahuldada piiranguid ja minimeerida maksumust • hõivamine • operatsioonide sidumine kindlat tüüpi funktsionaalsete moodulitega • sidumine • operatsiooni sidumine kindla mooduliga • Täitmise järjekord võib erineda I207 - Digitaalloogika ja -süsteemid - L19

12. Kõrgtasemesüntees • Põhisammud • hõivamine • funktsionaalsete moodulite arv ja tüübid • mäluelementide arv ja tüübid • siinide arv ja tüübid • planeerimine • operatsioonide sidumine kontrollsammudega • sidumine • operatsioonide sidumine moodulitega • muutujate sidumine registritega • andmeülekandete sidumine siinidega I207 - Digitaalloogika ja -süsteemid - L19

13. pindala aja piirang pindala piirang OK min aeg Kõrgtasemesüntees • Järjestikuline ja/või paralleelne täitmine • väiksus • kiirus • võimustarve jne. • Sisendkirjeldus (VHDL)  sisestruktuur (CDFG) • Teisendused sisestruktuuril I207 - Digitaalloogika ja -süsteemid - L19

14. Protsessor CPU Riistvara Data part Control part ? Riistvara / Tarkvara I207 - Digitaalloogika ja -süsteemid - L19

15. d2y dx2 dy dx +5 x+3y = 0 Näiteülesanne • Diferentsiaalvõrrand variable a,dx,x,u,y,x1,y1: integer; begin   cycles(sysclock,1); a:=inport;   cycles(sysclock,1); dx:=inport;   cycles(sysclock,1); y:=inport;   cycles(sysclock,1); x:=inport;   cycles(sysclock,1); u:=inport;   loop     cycles(sysclock,7);     x1 := x + dx; y1 := y + (u * dx);     u := u-5 * x * (u * dx) - 3 * y * dx;     x := x1; y := y1;     exit when not (x1 < a);   end loop; I207 - Digitaalloogika ja -süsteemid - L19

16. {   sc_fixed<6,10> a,dx,y,x,u,x1,x2,y1;   while ( true ) {     wait(); a=inport.read();     wait(); dx=inport.read();     wait(); y=inport.read();     wait(); x=inport.read();     wait(); u=inport.read();     while ( true ) {       for (int i=0;i<7;i++) wait();       x1 = x + dx;  y1 = y + (u*dx);       u = u - 5*x*(u*dx) - 3*y*dx;       x = x1; y = y1;       if (!(x1<a)) break;     }     outport.write(y);   }; } # R1:a, R2:dx, R3:y, R4:x, R5:u, # R6:x1, R7:x2, R8:y1, R9:tmp     ... _loop_$32:     ADD.fx   R6, R4, R2      # x1=x+dx     MUL.fx   R9, R5, R2      # tmp=u*dx     ADD.fx   R8, R3, R9      # y1=y+tmp     MUL.fx   R9, R4, R9      # tmp=x*tmp     MUL.fx   R9, R9, $5      # tmp=5*tmp     SUB.fx   R5, R5, R9      # u=u-tmp     MUL.fx   R9, R3, R2      # tmp=y*dx     MUL.fx   R9, R9, $3      # tmp=3*tmp     SUB.fx   R5, R5, R9      # u=u-tmp     ADD.fx   R4, R6, $0      # x=x1     ADD.fx   R3, R8, $0      # y=y1     SUB.fx   R9, R6, R1      # tmp=x1-a     JMP.neg  _loop_$32       # ...break     ... Tarkvaraline realisatsioon I207 - Digitaalloogika ja -süsteemid - L19

17. Planeerimine • CDFG - kontroll- ja andmevoo graaf I207 - Digitaalloogika ja -süsteemid - L19

18. d2y dx2 dy dx +5 x+3y = 0 Planeerimine • Minimaalne riistvara • piiramatult aega... * FU1 +/-/< FU2 I207 - Digitaalloogika ja -süsteemid - L19

19. d2y dx2 dy dx +5 x+3y = 0 Planeerimine • Minimaalne aeg • piiramatult resursse... I207 - Digitaalloogika ja -süsteemid - L19

20. Planeerimine Märgistamine • HU algoritm • operatsioonide märgistamine • alt üles • operatsioonide järjestamine • ülalt alla • ASAP • as-soon-as-possible • ALAP • as-late-as-possible Järjestamine I207 - Digitaalloogika ja -süsteemid - L19

21. Hõivamine ja sidumine • Muutuja eluiga  registrid • eluiga – omistamisest viimase tarbimiseni Täitursõlmed (FU) Registrid I207 - Digitaalloogika ja -süsteemid - L19

22. Hõivamine ja sidumine • Funktsionaalsed sõlmed ja registrid • M1: h1.[u,dx], h3.[h1,h2], h6.[dx,h4]; M2: h2.[5,x], h4.[3,y] • ALU: h5.[u,h3], x1.[x,dx], u1.[h5,h6], cc.[x1,a], y1.[h1,y] • Ra; Rdx; R1 (u,u1,h5); R2 (x,y1); Ry; Rx1; R5 (h1,h3,h6); R6 (h2,h4) • Multiplekserid M1.L - 3, M1.R - 2, M2.L - 2, M2.R - 2, ALU.L - 4, ALU.R - 3 M1-l on üks ja sama allikas mõlemas sisendis, st. multipleksoril (Rdx) Lahendus: vahetada sisendid esimesel sammul (taktid 1 ja 2) Tulemus: M1.L - 2, M1.R - 2, M2.L - 2, M2.R - 2, ALU.L - 4, ALU.R - 3 I207 - Digitaalloogika ja -süsteemid - L19

23. Kõrgasemesüntees - tulemus • Kahesuunalised siinid I207 - Digitaalloogika ja -süsteemid - L19

24. Registersiirete taseme süntees • RTL - Register Transfer Level • register  funktsioon  register • Moodulite struktuuri valik • nt. summaatori sisestruktuur • Automaadi süntees • kodeerimine, loogikafunktsioonide süntees • Andmevoo optimeerimine • multiplekserite optimeerimine • Ajastuse optimeerimine – retiming I207 - Digitaalloogika ja -süsteemid - L19

25. Andmevoo optimeerimine • samm #1:    r1 c1(vi,...) • samm #2:    r2 c2(r1,vj,...) • r1,r2 - registrid; c1,c2 - loogika; vi,vj - muutujad • fmax = 1 / max( delay(c1), delay(c2) ) • kui delay(c1) > delay(c2) : siis c1new = g( f1(vi,...), f2(vi,...) ) • Pärast ümbersünteesi • delay(g)+delay(c2) < delay(c1) : • samm #1:    r1 f1(vi,...);    rx f2(vi,...) • samm #2:    r2 c2(g(r1,rx),vj,...) I207 - Digitaalloogika ja -süsteemid - L19

26. Ümberajastamine (retiming) • Registrite asukoha muutmine • “musta kasti” funktsionaalsus säilib Enne Pärast skeem loogika- võrkgraaf I207 - Digitaalloogika ja -süsteemid - L19

27. Ümberajastamine (retiming) • Leitakse kriitiline tee • Registrid nihutatakse tagant ettepoole 1. samm =15 tf=19 2. samm =15 ta=20 3. samm =15 td=18 te=16 tg=19 Lõpp =15 I207 - Digitaalloogika ja -süsteemid - L19

28. 35 ns Ümberajastamine (retiming) • Nii loogika- kui ka registersiirete tasemel 4-järguline FIR filter + - 10 ns  - 5 ns I207 - Digitaalloogika ja -süsteemid - L19

29. Loogikatasemesüntees • Kodeerimine • võib teostada ka varem • Boole’i funktsioonide minimeerimine • peamiselt heuristiline • Funktsioonid teisendamine loogikaelementideks • tehnoloogiast sõltuv • etteantud piirangutest sõltuv • Testitavuse parendamine I207 - Digitaalloogika ja -süsteemid - L19

30. Füüsikalise taseme süntees • Loogikalülid  transistorid / traadid • Transistorid / traadid  polügonid (maskid) I207 - Digitaalloogika ja -süsteemid - L19
