รายงาน วิชา การสื่อสารข้อมูลและเครือข่าย

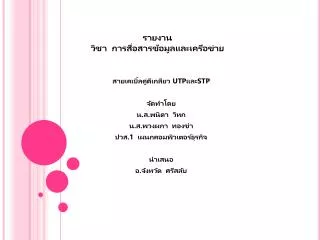

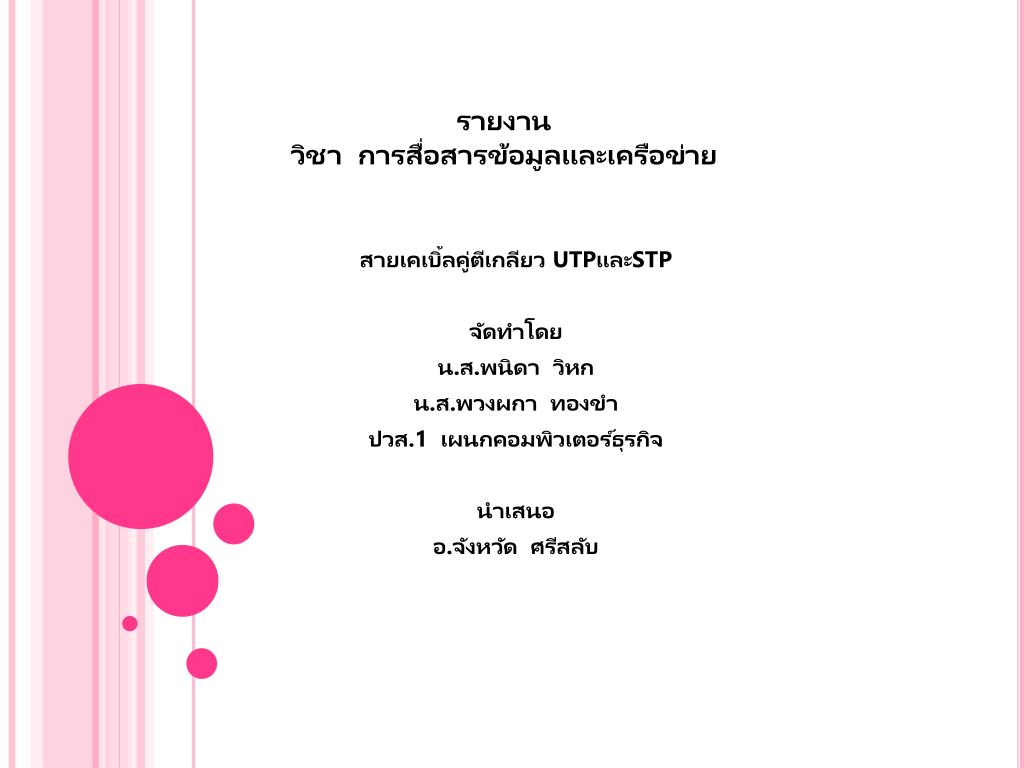

1. รายงานวิชา การสื่อสารข้อมูลและเครือข่าย สายเคเบิ้ลคู่ตีเกลียว UTPและSTP จัดทำโดย น.ส.พนิดา วิหก น.ส.พวงผกา ทองขำ ปวส.1 เผนกคอมพิวเตอร์ธุรกิจ นำเสนอ อ.จังหวัด ศรีสลับ

2. สายคู่บิดเกลียว (Twisted Pair Wire)

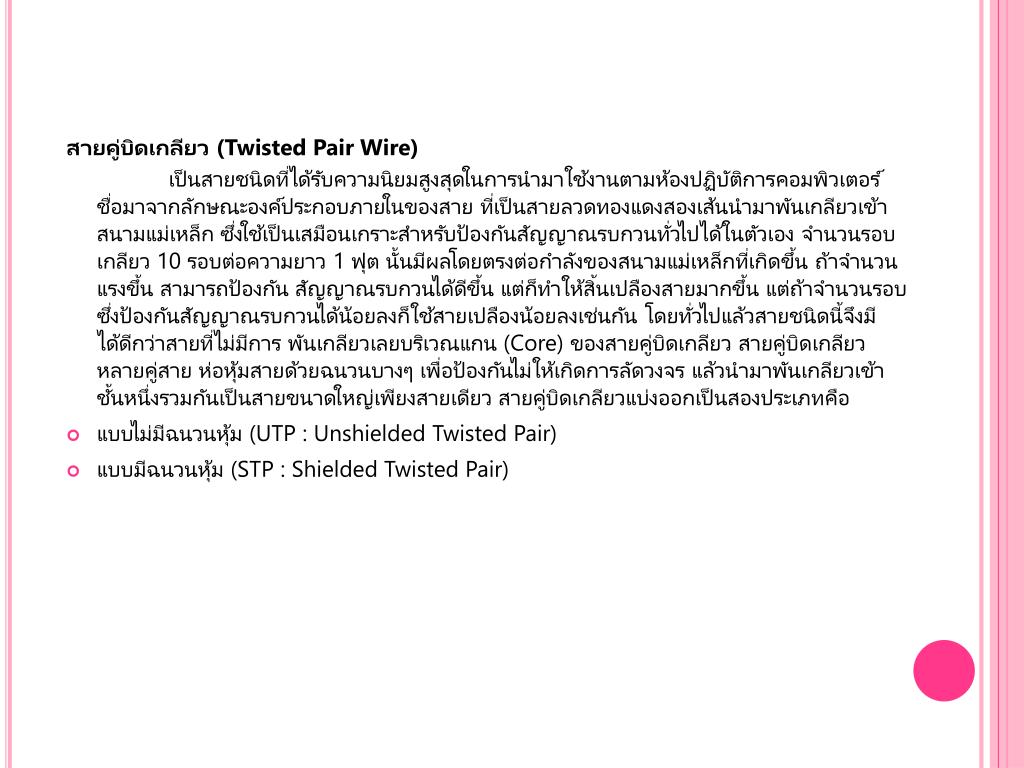

3. สายคู่บิดเกลียว (Twisted Pair Wire) เป็นสายชนิดที่ได้รับความนิยมสูงสุดในการนำมาใช้งานตามห้องปฏิบัติการคอมพิวเตอร์ทั่วไป รวมทั้งตามสำนักงานต่างๆ สายชนิดนี้ได้ชื่อมาจากลักษณะองค์ประกอบภายในของสาย ที่เป็นสายลวดทองแดงสองเส้นนำมาพันเกลียวเข้าด้วยกันเพื่อทำให้เกิดเป็นสนามแม่เหล็ก ซึ่งใช้เป็นเสมือนเกราะสำหรับป้องกันสัญญาณรบกวนทั่วไปได้ในตัวเอง จำนวนรอบหรือความถี่ ในการพันเกลียว เช่น พันเกลียว 10 รอบต่อความยาว 1 ฟุต นั้นมีผลโดยตรงต่อกำลังของสนามแม่เหล็กที่เกิดขึ้น ถ้าจำนวนรอบสูงก็จะทำให้สนามแม่เหล็กมีกำลังแรงขึ้น สามารถป้องกัน สัญญาณรบกวนได้ดีขึ้น แต่ก็ทำให้สิ้นเปลืองสายมากขึ้น แต่ถ้าจำนวนรอบต่ำ ก็จะเกิดสนามแม่เหล็กกำลังอ่อน ซึ่งป้องกันสัญญาณรบกวนได้น้อยลงก็ใช้สายเปลืองน้อยลงเช่นกัน โดยทั่วไปแล้วสายชนิดนี้จึงมีคุณสมบัติในการป้องกันสัญญาณรบกวนได้ดีกว่าสายที่ไม่มีการ พันเกลียวเลยบริเวณแกน (Core) ของสายคู่บิดเกลียว สายคู่บิดเกลียว ประกอบด้วยสายทองแดงจำนวนหนึ่ง หรือหลายคู่สาย ห่อหุ้มสายด้วยฉนวนบางๆ เพื่อป้องกันไม่ให้เกิดการลัดวงจร แล้วนำมาพันเกลียวเข้าด้วยกันเป็นคู่ ทุกคู่จะถูกห่อหุ้มฉนวนอีกชั้นหนึ่งรวมกันเป็นสายขนาดใหญ่เพียงสายเดียว สายคู่บิดเกลียวแบ่งออกเป็นสองประเภทคือ • แบบไม่มีฉนวนหุ้ม (UTP : Unshielded Twisted Pair) • แบบมีฉนวนหุ้ม (STP : Shielded Twisted Pair)

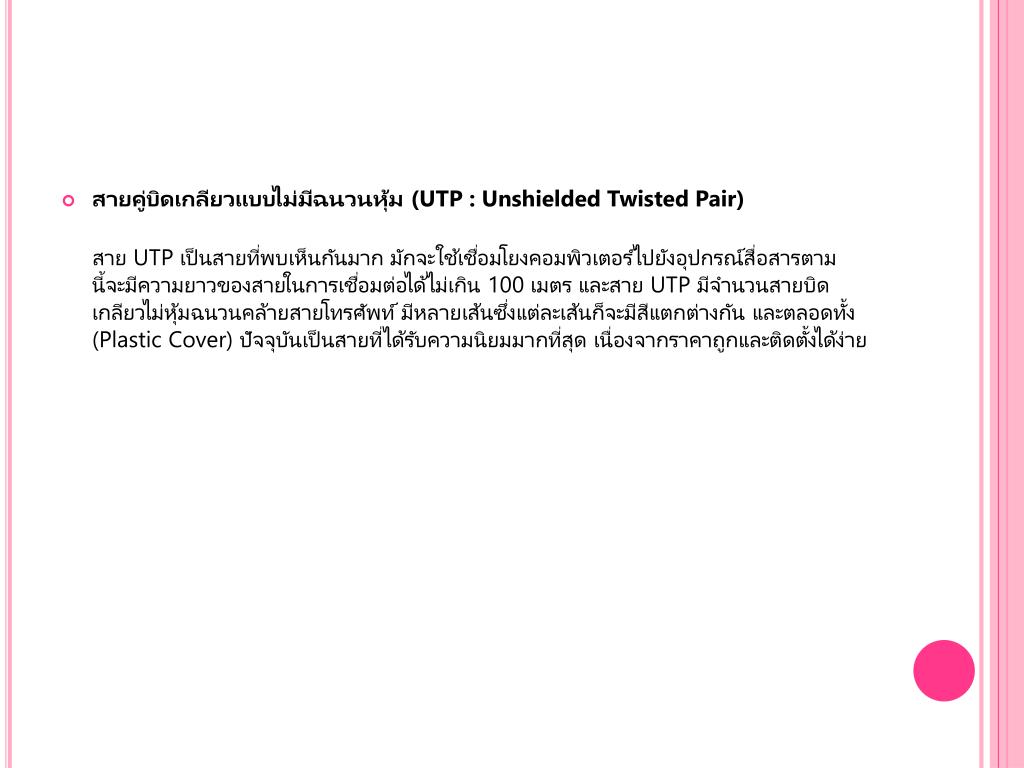

4. สายคู่บิดเกลียวแบบไม่มีฉนวนหุ้ม (UTP : Unshielded Twisted Pair) สาย UTP เป็นสายที่พบเห็นกันมาก มักจะใช้เชื่อมโยงคอมพิวเตอร์ไปยังอุปกรณ์สื่อสารตามมาตรฐานที่กำหนด สำหรับสายประเภทนี้จะมีความยาวของสายในการเชื่อมต่อได้ไม่เกิน 100 เมตร และสาย UTP มีจำนวนสายบิดเกลียวภายใน 4 คู่ คู่สายในสายคู่ตีเกลียวไม่หุ้มฉนวนคล้ายสายโทรศัพท์ มีหลายเส้นซึ่งแต่ละเส้นก็จะมีสีแตกต่างกัน และตลอดทั้งสายนั้นจะถูกหุ้มด้วยพลาสติก (Plastic Cover) ปัจจุบันเป็นสายที่ได้รับความนิยมมากที่สุด เนื่องจากราคาถูกและติดตั้งได้ง่าย แสดงดังรูป

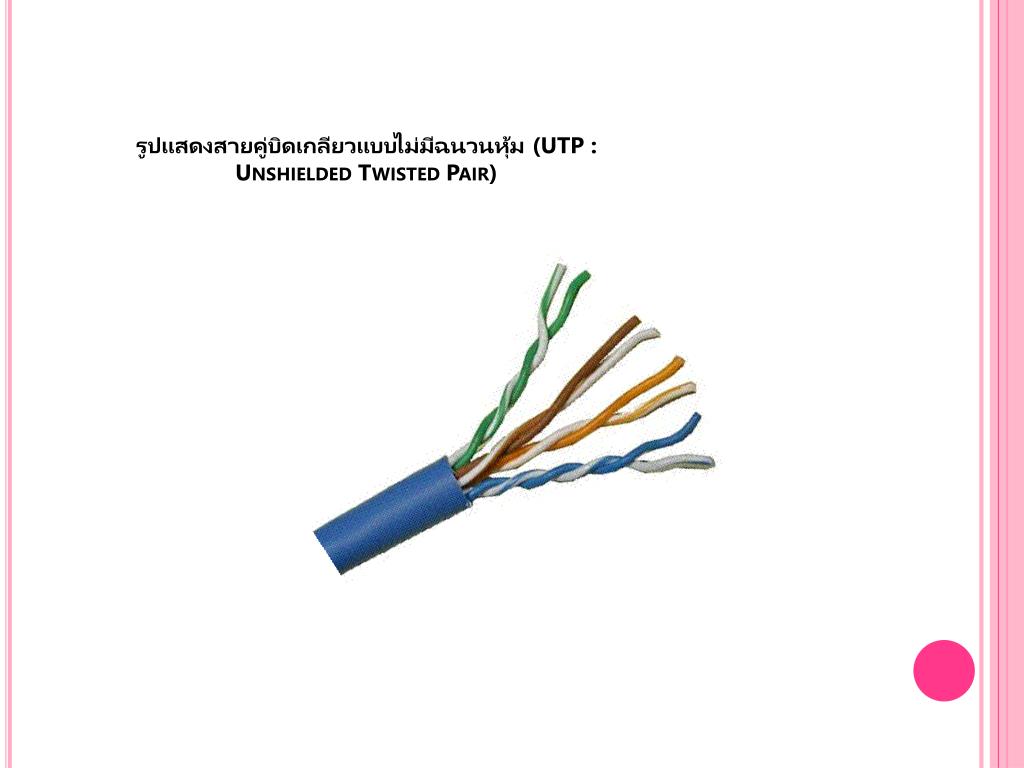

5. รูปแสดงสายคู่บิดเกลียวแบบไม่มีฉนวนหุ้ม (UTP : Unshielded Twisted Pair)

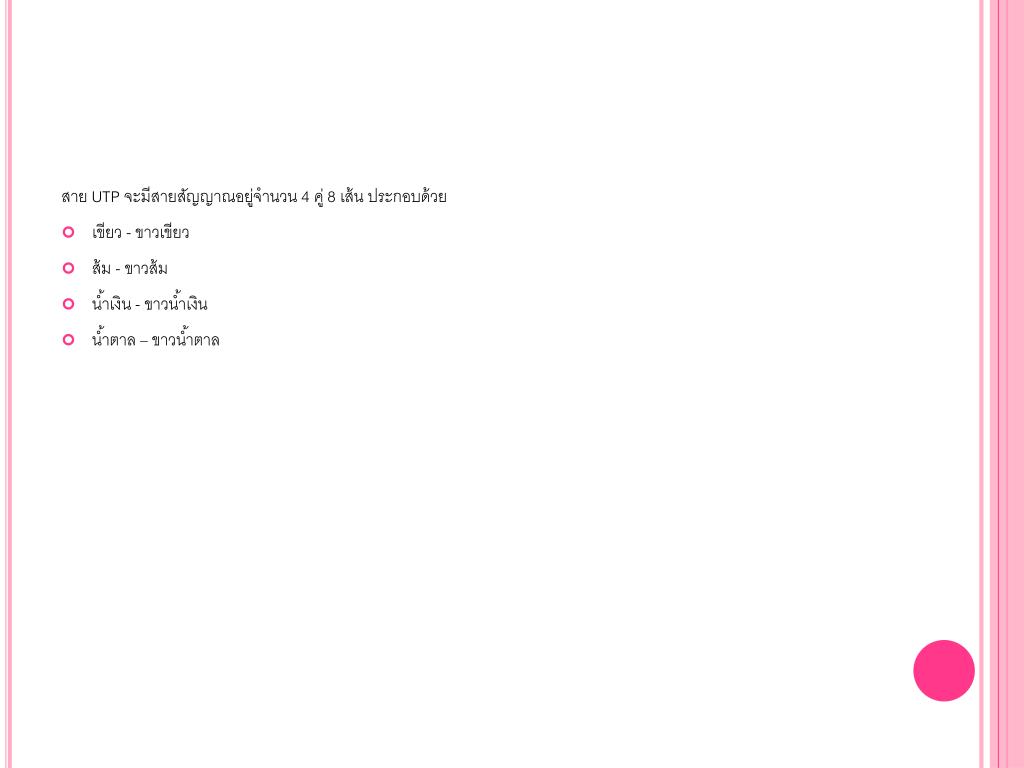

6. สาย UTP จะมีสายสัญญาณอยู่จำนวน 4 คู่ 8 เส้น ประกอบด้วย • เขียว - ขาวเขียว • ส้ม - ขาวส้ม • น้ำเงิน - ขาวน้ำเงิน • น้ำตาล – ขาวน้ำตาล

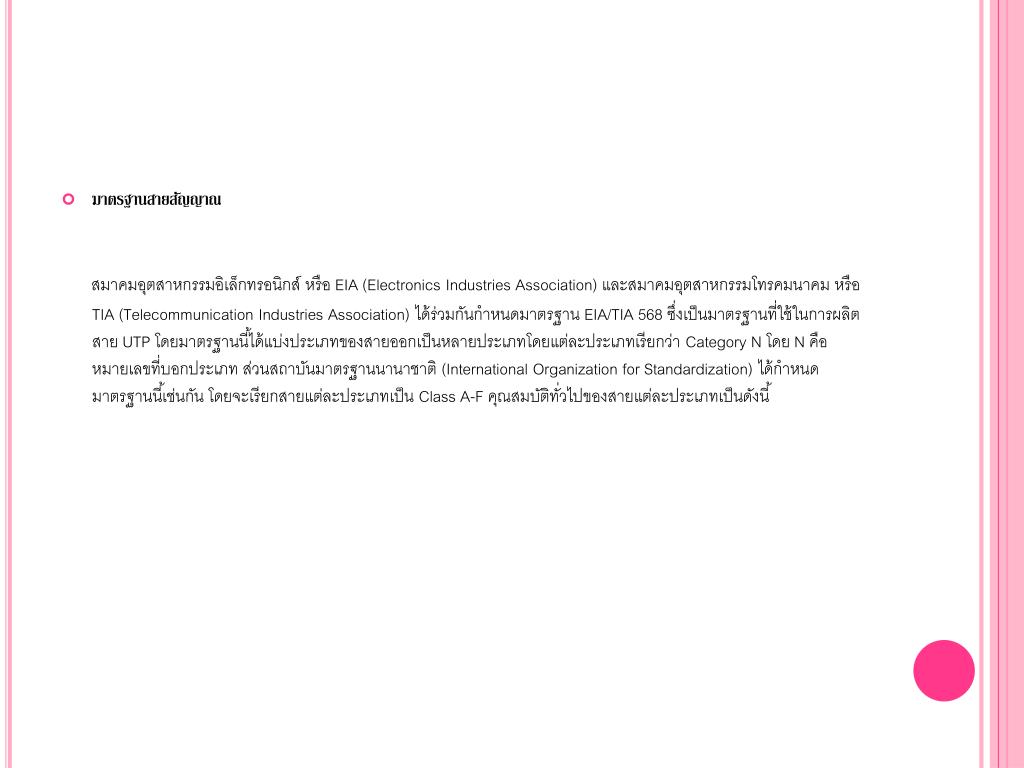

7. มาตรฐานสายสัญญาณ สมาคมอุตสาหกรรมอิเล็กทรอนิกส์ หรือ EIA (Electronics Industries Association) และสมาคมอุตสาหกรรมโทรคมนาคม หรือ TIA (Telecommunication Industries Association) ได้ร่วมกันกำหนดมาตรฐาน EIA/TIA 568 ซึ่งเป็นมาตรฐานที่ใช้ในการผลิตสาย UTP โดยมาตรฐานนี้ได้แบ่งประเภทของสายออกเป็นหลายประเภทโดยแต่ละประเภทเรียกว่า Category N โดย N คือหมายเลขที่บอกประเภท ส่วนสถาบันมาตรฐานนานาชาติ (International Organization for Standardization) ได้กำหนดมาตรฐานนี้เช่นกัน โดยจะเรียกสายแต่ละประเภทเป็น Class A-F คุณสมบัติทั่วไปของสายแต่ละประเภทเป็นดังนี้

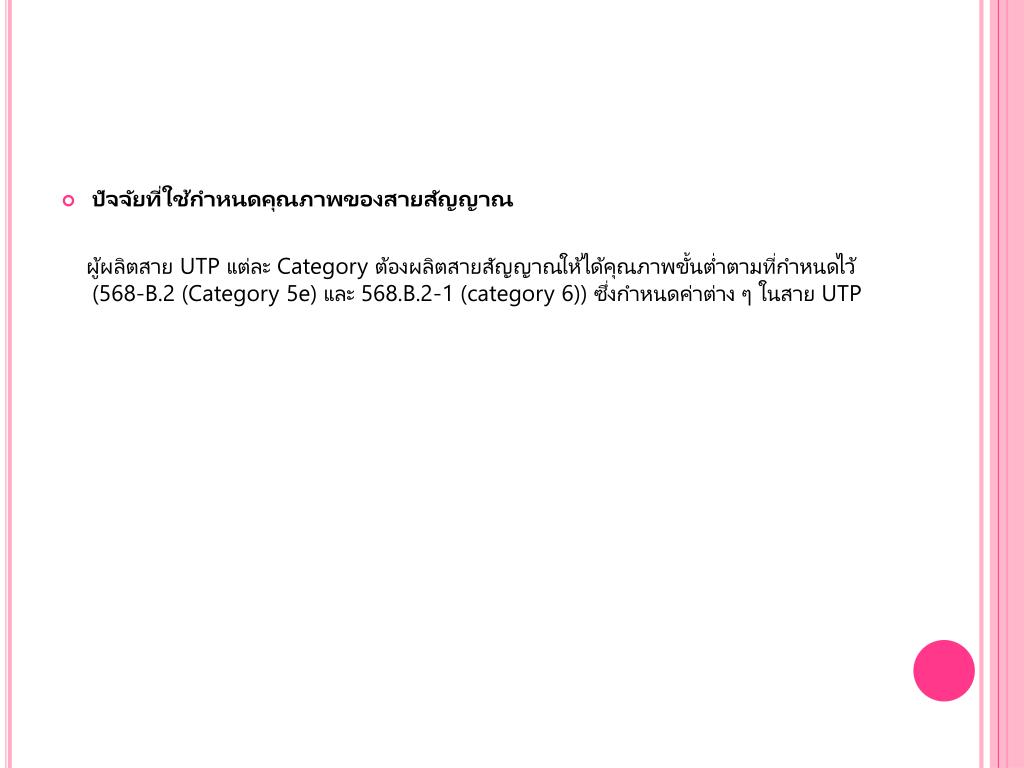

8. ปัจจัยที่ใช้กำหนดคุณภาพของสายสัญญาณปัจจัยที่ใช้กำหนดคุณภาพของสายสัญญาณ ผู้ผลิตสาย UTP แต่ละ Category ต้องผลิตสายสัญญาณให้ได้คุณภาพขั้นต่ำตามที่กำหนดไว้ในมาตรฐาน ANSI/EIA/TIA-568-B (568-B.2 (Category 5e) และ 568.B.2-1 (category 6)) ซึ่งกำหนดค่าต่าง ๆ ในสาย UTP ดังนี้

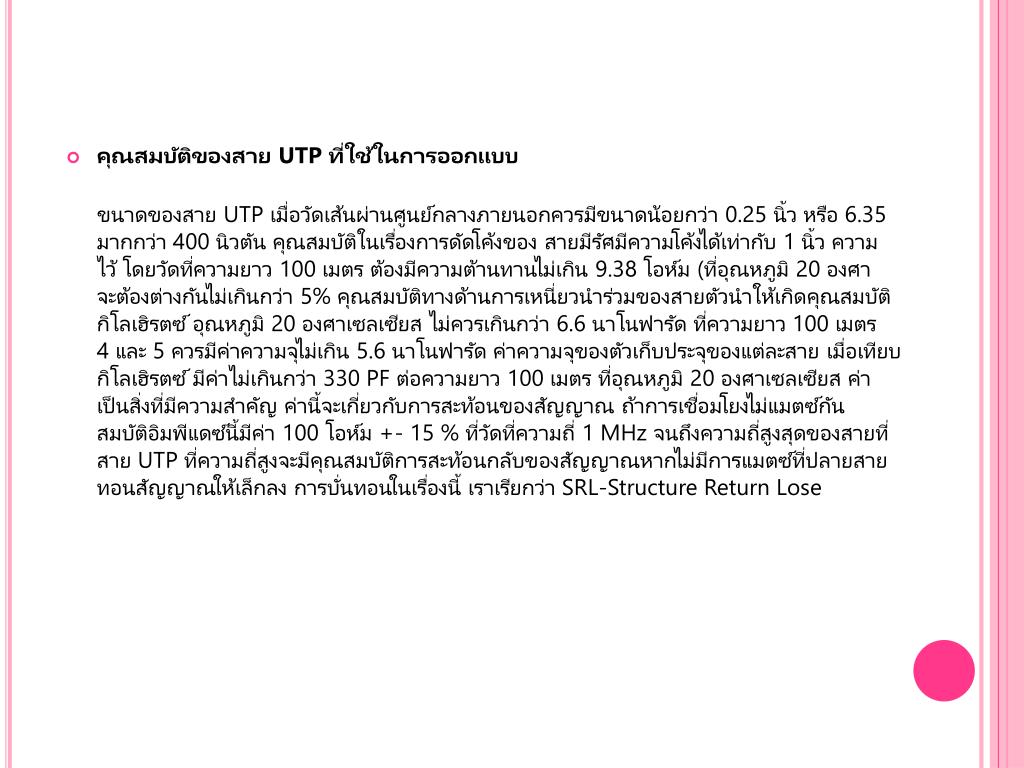

9. คุณสมบัติของสาย UTP ที่ใช้ในการออกแบบ ขนาดของสาย UTP เมื่อวัดเส้นผ่านศูนย์กลางภายนอกควรมีขนาดน้อยกว่า 0.25 นิ้ว หรือ 6.35 มิลลิเมตร โดยสายแต่ละเส้น ทนแรงดึงได้มากกว่า 400 นิวตัน คุณสมบัติในเรื่องการดัดโค้งของ สายมีรัศมีความโค้งได้เท่ากับ 1 นิ้ว ความต้านทานของสายตามมาตรฐานกำหนดไว้ โดยวัดที่ความยาว 100 เมตร ต้องมีความต้านทานไม่เกิน 9.38 โอห์ม (ที่อุณหภูมิ 20 องศาเซลเซียส) ความต้านทานของสายแต่ละคู่จะต้องต่างกันไม่เกินกว่า 5% คุณสมบัติทางด้านการเหนี่ยวนำร่วมของสายตัวนำให้เกิดคุณสมบัติเป็นตัวเก็บประจุเมื่อวัดที่ความถึ่ 1 กิโลเฮิรตซ์ อุณหภูมิ 20 องศาเซลเซียส ไม่ควรเกินกว่า 6.6 นาโนฟารัด ที่ความยาว 100 เมตร สำหรับสาย UTP CAT3 หากเป็นสาย UTP 4 และ 5 ควรมีค่าความจุไม่เกิน 5.6 นาโนฟารัด ค่าความจุของตัวเก็บประจุของแต่ละสาย เมื่อเทียบกับกราวน์ และวัดที่ความถี่ 1 กิโลเฮิรตซ์ มีค่าไม่เกินกว่า 330 PF ต่อความยาว 100 เมตร ที่อุณหภูมิ 20 องศาเซลเซียส ค่าลักษณะสมบัติอิมพีแดนซ์ของสาย UTP เป็นสิ่งที่มีความสำคัญ ค่านี้จะเกี่ยวกับการสะท้อนของสัญญาณ ถ้าการเชื่อมโยงไม่แมตซ์กันคุณสมบัติของสาย UTP ในเรื่องลักษณะสมบัติอิมพีแดซ์นี้มีค่า 100 โอห์ม +- 15 % ที่วัดที่ความถี่ 1 MHz จนถึงความถี่สูงสุดของสายที่ยอมรับในขอบเขตการใช้งาน เมื่อใช้งานสาย UTP ที่ความถี่สูงจะมีคุณสมบัติการสะท้อนกลับของสัญญาณหากไม่มีการแมตซ์ที่ปลายสาย ทำให้สัญญาณสะท้อนกลับเป็นตัวบั่นทอนสัญญาณให้เล็กลง การบั่นทอนในเรื่องนี้ เราเรียกว่า SRL-Structure Return Lose

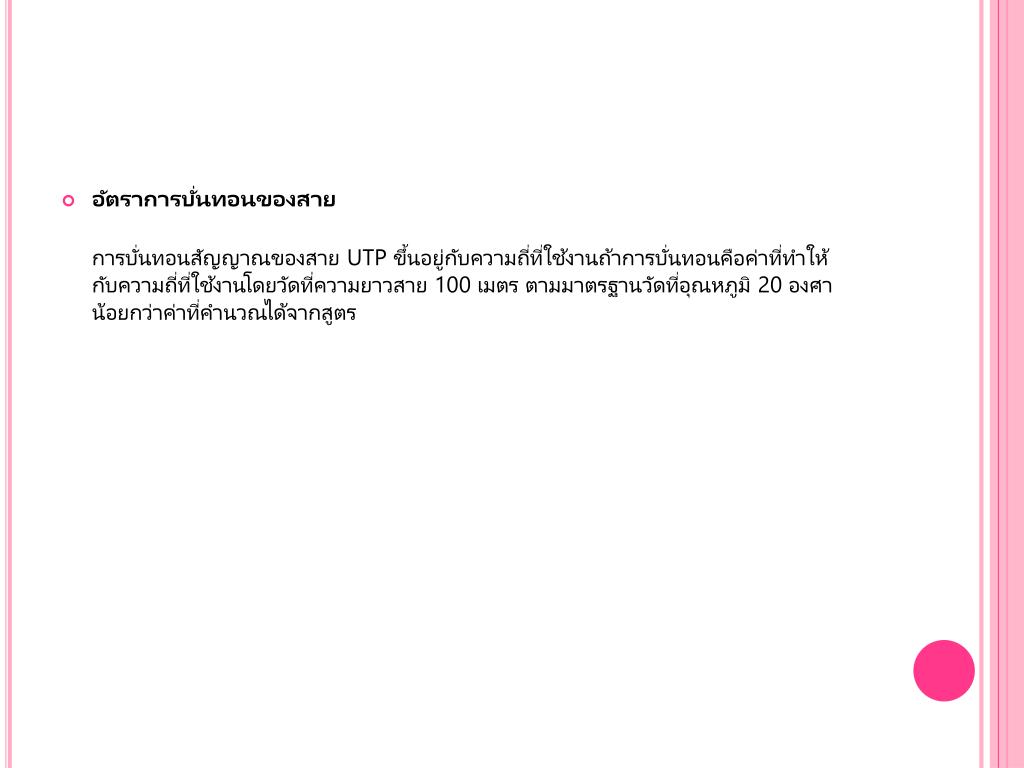

10. อัตราการบั่นทอนของสายอัตราการบั่นทอนของสาย การบั่นทอนสัญญาณของสาย UTP ขึ้นอยู่กับความถี่ที่ใช้งานถ้าการบั่นทอนคือค่าที่ทำให้สัญญาณลดต่ำลง ซึ่งค่าบั่นทอนนี้ขึ้นอยู่กับความถี่ที่ใช้งานโดยวัดที่ความยาวสาย 100 เมตร ตามมาตรฐานวัดที่อุณหภูมิ 20 องศาเซลเซียสซึ่งปกติค่าคงที่ที่วัดได้ควรจะได้น้อยกว่าค่าที่คำนวณได้จากสูตร

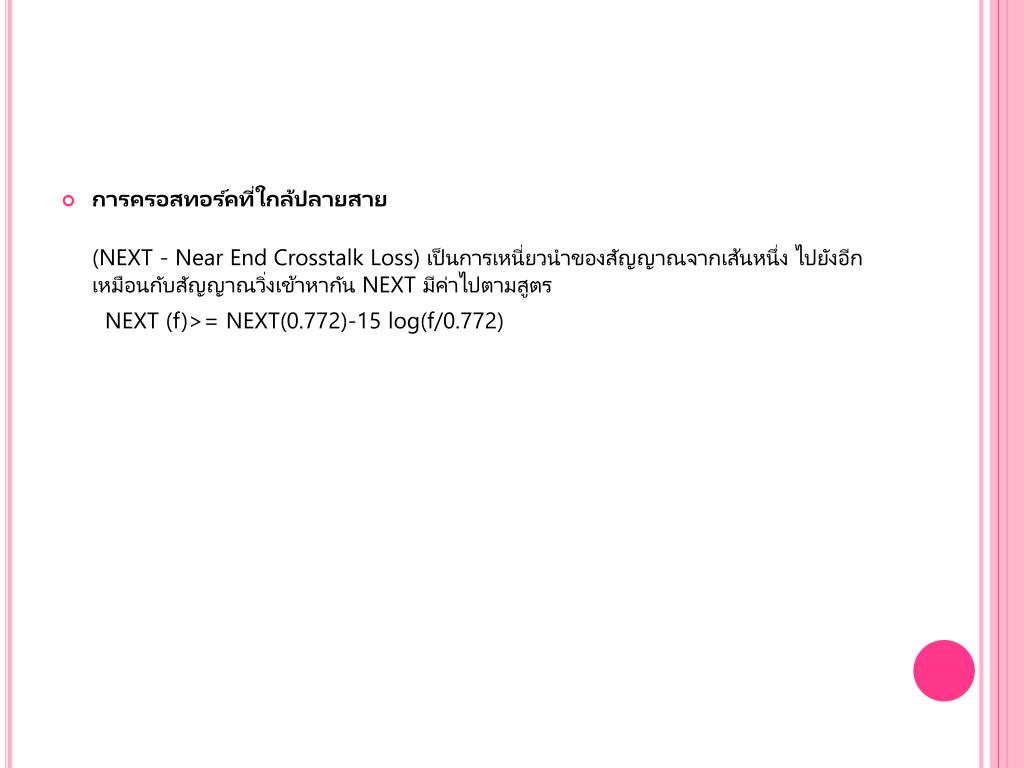

11. การครอสทอร์คที่ใกล้ปลายสาย (NEXT - Near End Crosstalk Loss) เป็นการเหนี่ยวนำของสัญญาณจากเส้นหนึ่ง ไปยังอีกเส้นหนึ่งมีลักษณะที่สัญญาณเหมือนกับสัญญาณวิ่งเข้าหากัน NEXT มีค่าไปตามสูตร NEXT (f)>= NEXT(0.772)-15 log(f/0.772)

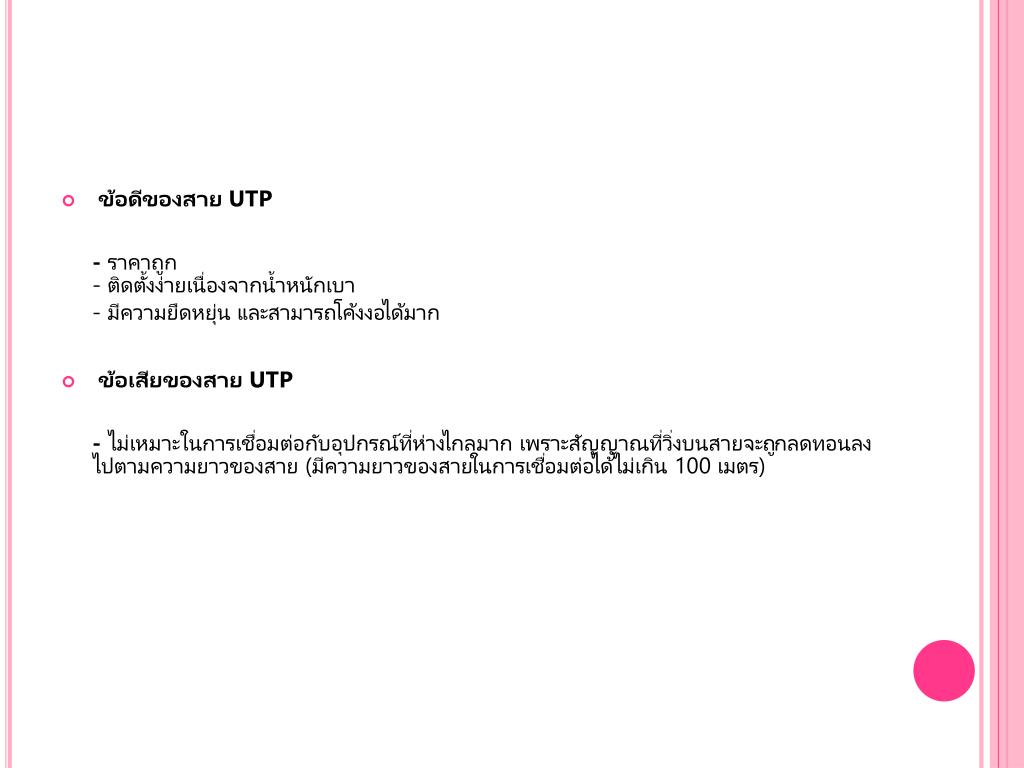

12. ข้อดีของสาย UTP - ราคาถูก- ติดตั้งง่ายเนื่องจากน้ำหนักเบา- มีความยืดหยุ่น และสามารถโค้งงอได้มาก • ข้อเสียของสาย UTP - ไม่เหมาะในการเชื่อมต่อกับอุปกรณ์ที่ห่างไกลมาก เพราะสัญญาณที่วิ่งบนสายจะถูกลดทอนลงไปตามความยาวของสาย (มีความยาวของสายในการเชื่อมต่อได้ไม่เกิน 100 เมตร)

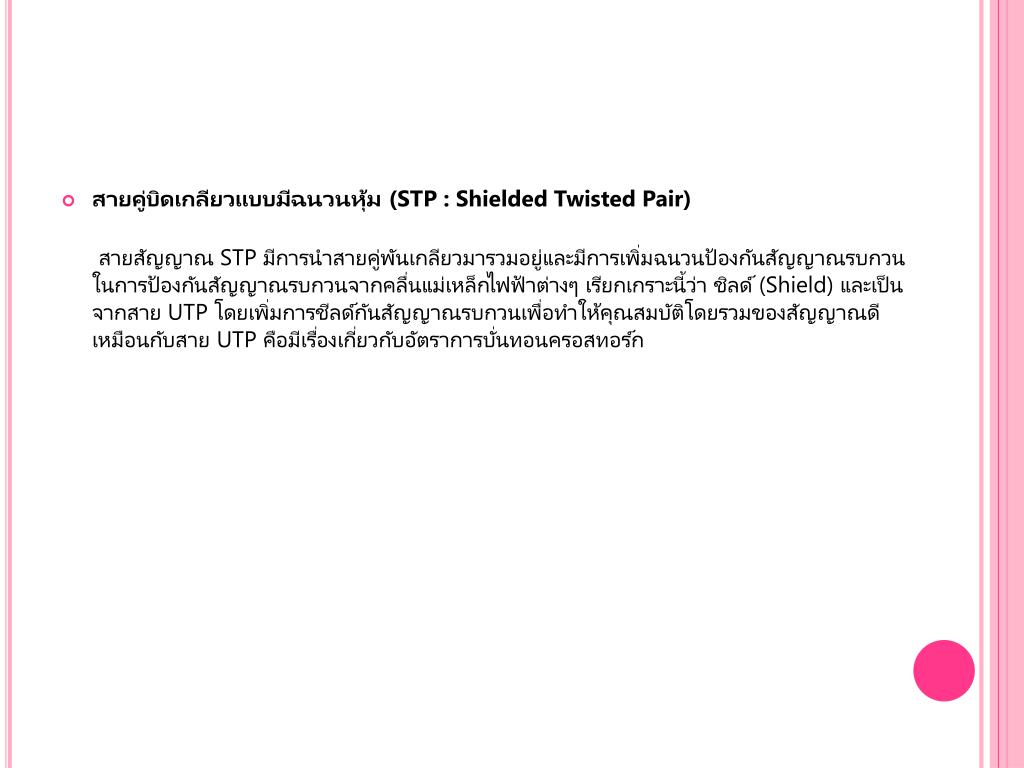

13. สายคู่บิดเกลียวแบบมีฉนวนหุ้ม (STP : Shielded Twisted Pair) สายสัญญาณ STP มีการนำสายคู่พันเกลียวมารวมอยู่และมีการเพิ่มฉนวนป้องกันสัญญาณรบกวน ซึ่งร่างแหนี้จะมีคุณสมบัติเป็นเกราะในการป้องกันสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าต่างๆ เรียกเกราะนี้ว่า ชิลด์ (Shield) และเป็นสายสัญญาณที่ได้รับการพัฒนาต่อจากสาย UTP โดยเพิ่มการชีลด์กันสัญญาณรบกวนเพื่อทำให้คุณสมบัติโดยรวมของสัญญาณดีมากขึ้น คุณลักษณะของสาย STP ก็เหมือนกับสาย UTP คือมีเรื่องเกี่ยวกับอัตราการบั่นทอนครอสทอร์ก

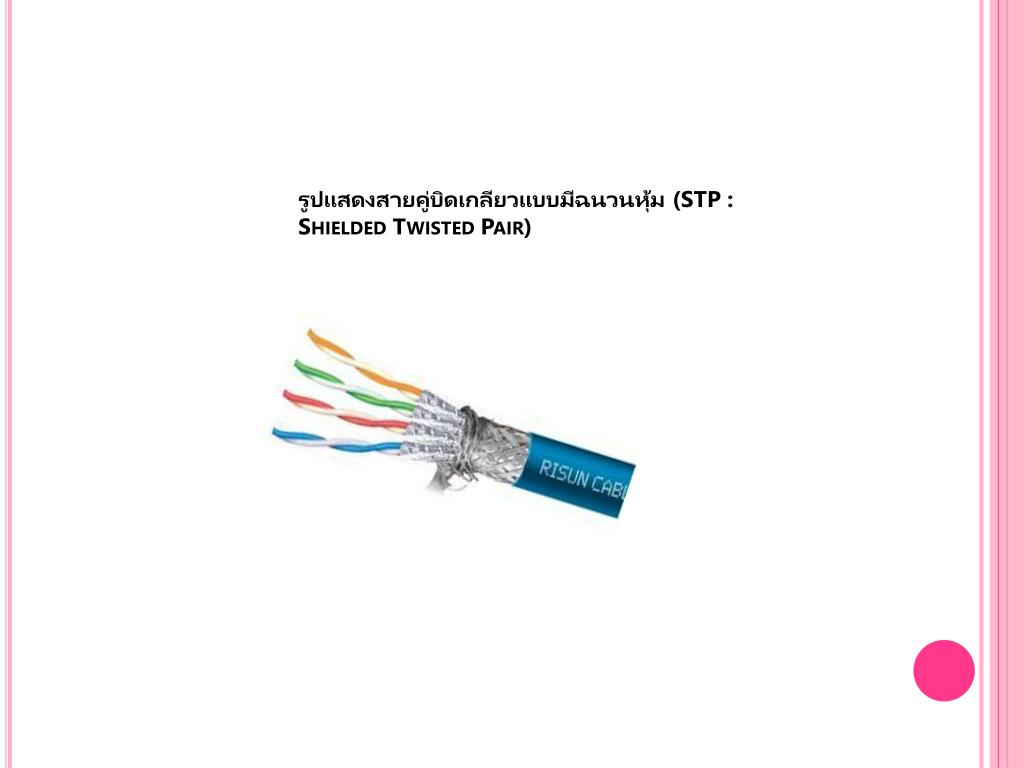

14. รูปแสดงสายคู่บิดเกลียวแบบมีฉนวนหุ้ม (STP : Shielded Twisted Pair)

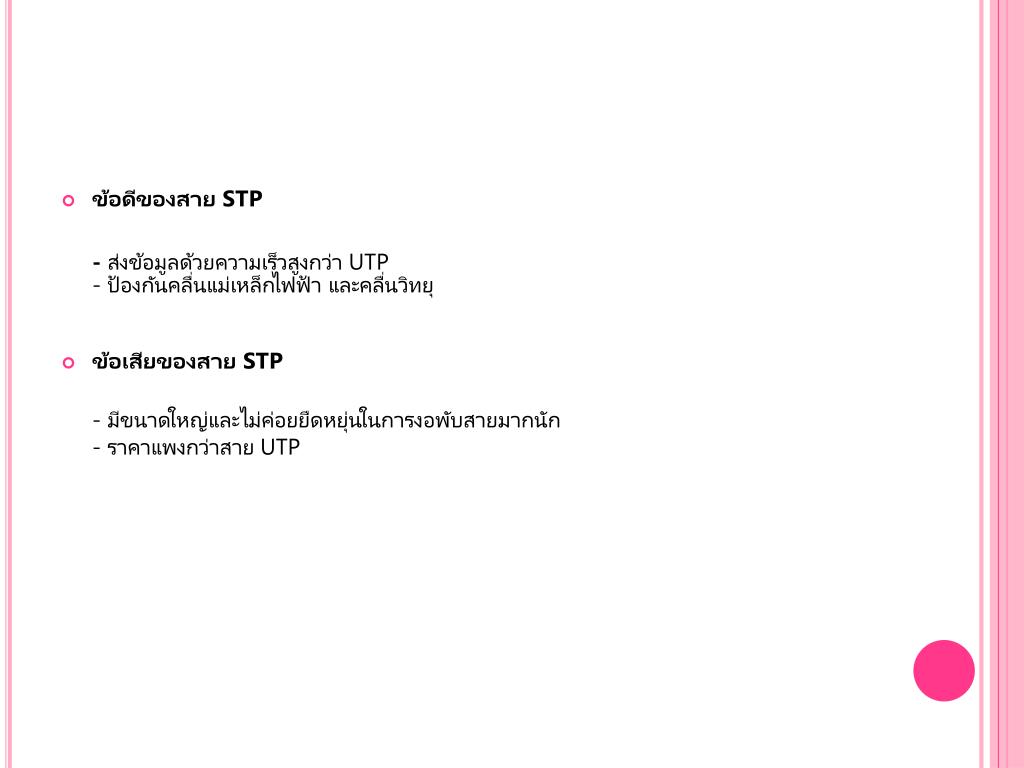

15. ข้อดีของสาย STP - ส่งข้อมูลด้วยความเร็วสูงกว่า UTP - ป้องกันคลื่นแม่เหล็กไฟฟ้า และคลื่นวิทยุ • ข้อเสียของสาย STP - มีขนาดใหญ่และไม่ค่อยยืดหยุ่นในการงอพับสายมากนัก- ราคาแพงกว่าสาย UTP
