數位電路的優點

數位電路的優點. 電子電路有數位（ digital ）電路與類比（ analog ）電路兩大類，而數位電路較類比電路有以下的優點： 1. 較不受雜訊（ noise ）的干擾。 2. 可程式化。 3. 若把不同的功能控制以不同的數位信號值來表示，則 數位電路可得到較精確的控制與較多的功能。 4. 零件老化或採用不同廠牌的零件時，數位電路較不會 出現不動作或功能不同的現象。. 類比電路與數位電路. 類比電路又稱為線性電路，所處理的信號是連續性時間信號。最具代表性的線性信號是正弦波。

freya
Download Presentation

數位電路的優點

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

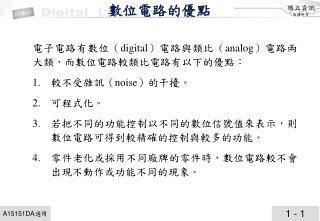

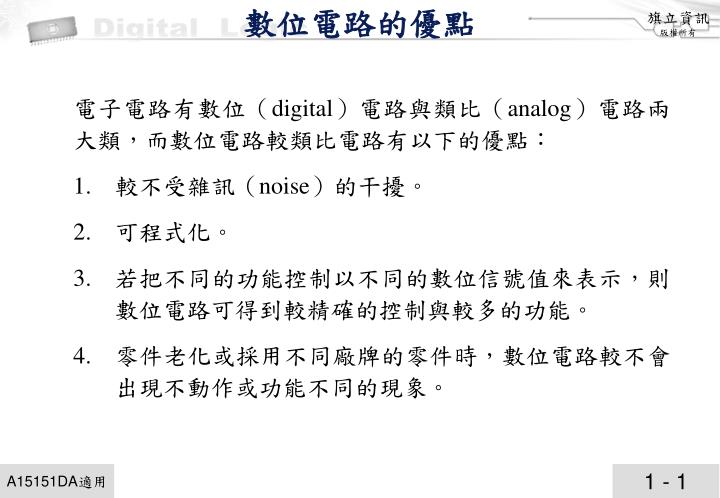

  1. 數位電路的優點 • 電子電路有數位（digital）電路與類比（analog）電路兩大類，而數位電路較類比電路有以下的優點： • 1. 較不受雜訊（noise）的干擾。 • 2. 可程式化。 • 3. 若把不同的功能控制以不同的數位信號值來表示，則 數位電路可得到較精確的控制與較多的功能。 • 4. 零件老化或採用不同廠牌的零件時，數位電路較不會 出現不動作或功能不同的現象。

  2. 類比電路與數位電路 • 類比電路又稱為線性電路，所處理的信號是連續性時間信號。最具代表性的線性信號是正弦波。 • 數位電路又稱為邏輯電路，所處理的信號是非連續性信號。最具代表性的非連續性信號是方波與脈波。 • ▲圖 1-2 類比信號 • ▲ 圖 1-3 數位信號

  3. TTL的邏輯準位與脈波準位 (b) 脈波 (a) 準位圖 ▲ 圖 1-5 TTL的邏輯準位與脈波準位

  4. CMOS的邏輯準位與脈波準位 (a) 準位圖 (b) 脈波 ▲圖 1-6 CMOS的邏輯準位和脈波準位

  5. ECL的邏輯準位與脈波準位 (a) 準位圖 (b) 脈波 ▲圖 1-7 ECL的邏輯準位和脈波準位

  6. 數位信號與類比信號的應用 類 數 數 類 比 位 位 比 類比對數位 控制處理 數位對類比 感測器 控制機構 被控物件 轉換器 單元 轉換器 功能設定 • ADC 電路：類比-數位的轉換電路。 • DAC 電路：數位-類比的轉換電路。 ▲圖 1-8 自動控制方塊圖

  7. TTL IC五大系列 ▼表1-1 典型TTL所表現的特性

  8. CMOS的特性 ▼表1-2 CMOS邏輯閘的一般特性 • CMOS的C為互補之意，因CMOS由NMOS與PMOS串接而成，而NMOS與PMOS為互補型態，故有此名。

  9. ECL的特性 ECL輸入端的電晶體採用差動放大且工作於線性區，故轉換速度為所有邏輯閘中最快者。 ▼表1-3 ECL邏輯閘的一般特性 ( 10K系列)
