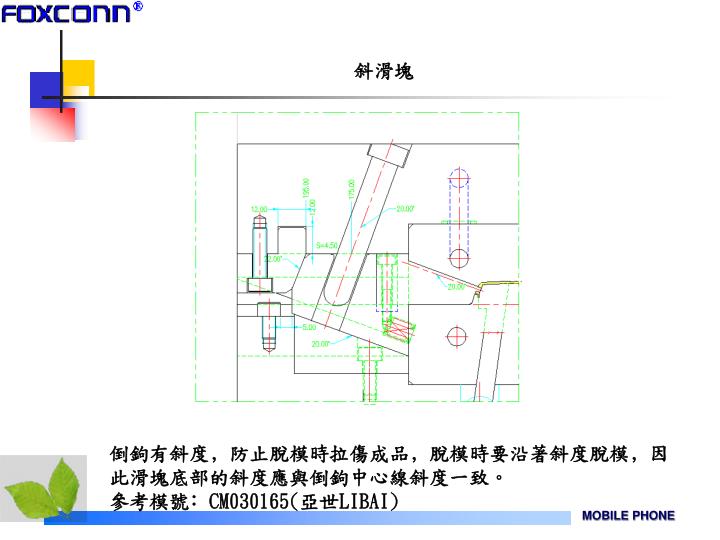

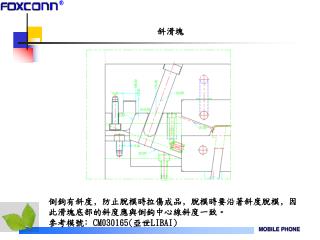

斜滑塊. 倒鉤有斜度 ﹐ 防止脫模時拉傷成品 ﹐ 脫模時要沿著斜度脫模 ﹐ 因此滑塊底部的斜度應與倒鉤中心線斜度一致。 參考模號 ﹕CM030165( 亞世 LIBAI). NO.1. 撥塊滑塊機構. 采用滑塊機構實現內抽芯形式。 參考模號 ﹕CM02186( 亞世 LIBAI). NO.1. 撥塊滑塊. 此機構為母模滑塊 ﹐ 穩定性較好。 參考模號 ﹕cm030345( 伊甸 MT838-A). NO.1. 撥塊滑塊. 此機構為母模滑塊 ﹐ 穩定性較好。 參考模號 ﹕cm030346( 伊甸 MT838-B). NO.1. 自動脫螺紋機構. 步進電機.

freja
Download Presentation

斜滑塊

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 斜滑塊 倒鉤有斜度﹐防止脫模時拉傷成品﹐脫模時要沿著斜度脫模﹐因此滑塊底部的斜度應與倒鉤中心線斜度一致。 參考模號﹕CM030165(亞世LIBAI) NO.1

  2. 撥塊滑塊機構 采用滑塊機構實現內抽芯形式。 參考模號﹕CM02186(亞世LIBAI) NO.1

  3. 撥塊滑塊 此機構為母模滑塊﹐穩定性較好。 參考模號﹕cm030345(伊甸MT838-A) NO.1

  4. 撥塊滑塊 此機構為母模滑塊﹐穩定性較好。 參考模號﹕cm030346(伊甸MT838-B) NO.1

  5. 自動脫螺紋機構 步進電機 NO.1

  6. 自動脫螺紋機構 參考模號﹕ CM02150 樹德M110

  7. 傾斜式注口襯套 為了不致使注口中心與模具中心相差太遠﹐故采用傾斜式注口襯套

  8. 插塊結構

  9. 插塊結構 此成品的兩個內孔也可以跑母模斜銷﹐但用此結構可使開合模更順暢﹐簡化模具結構。 參考模號﹕CM020152 樹德(M110)

  10. 參考模號: CM030099 樹德M110

  11. 急回機構 參考模號﹕ CM030099 樹德M110

  12. 雙節式斜銷 參考模號﹕CM02006 樹德M202

  13. 外挂式斜銷 參考模號﹕CM02231 樹德M204

  14. 母模斜銷 參考模號﹕CM02239 樹德M215

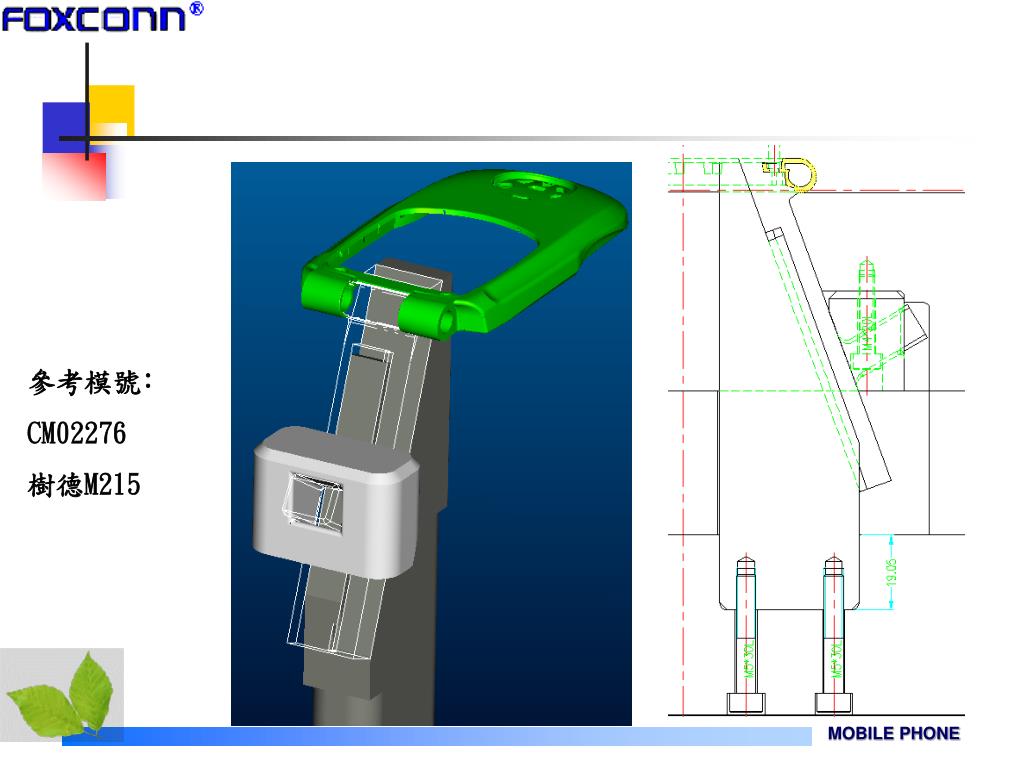

  15. 參考模號﹕ CM02276 樹德M215

  16. 參考模號﹕CM02277 樹德M215

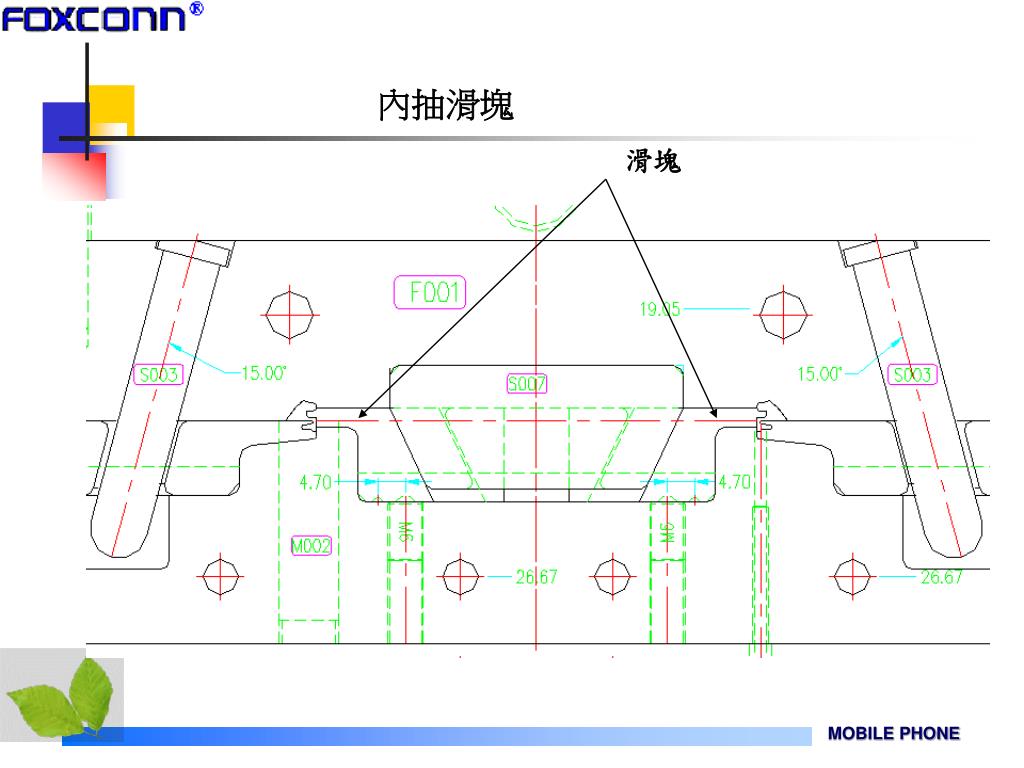

  17. 內抽滑塊 滑塊

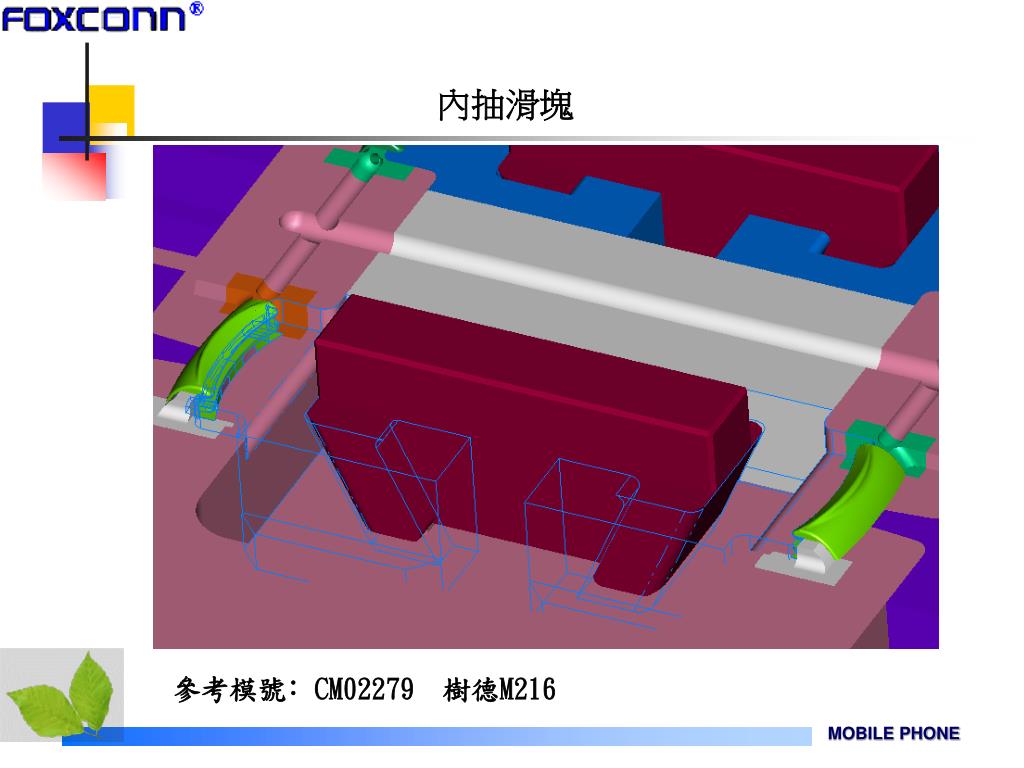

  18. 內抽滑塊 參考模號﹕CM02279 樹德M216
