Cuerpos vinculados

N 1. N 2. F 1,2. F 2,1. P 1. P 2. F. m 2. m 1. Cuerpos vinculados.

freira
Download Presentation

Cuerpos vinculados

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

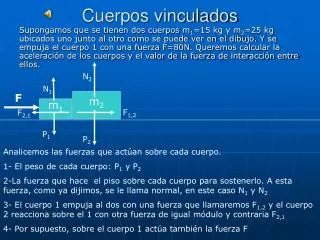

  1. N1 N2 F1,2 F2,1 P1 P2 F m2 m1 Cuerpos vinculados Supongamos que se tienen dos cuerpos m1=15 kg y m2=25 kg ubicados uno junto al otro como se puede ver en el dibujo. Y se empuja el cuerpo 1 con una fuerza F=80N. Queremos calcular la aceleración de los cuerpos y el valor de la fuerza de interacción entre ellos. Analicemos las fuerzas que actúan sobre cada cuerpo. 1- El peso de cada cuerpo: P1 y P2 2-La fuerza que hace el piso sobre cada cuerpo para sostenerlo. A esta fuerza, como ya dijimos, se le llama normal, en este caso N1 y N2 3- El cuerpo 1 empuja al dos con una fuerza que llamaremos F1,2 y el cuerpo 2 reacciona sobre el 1 con otra fuerza de igual módulo y contraria F2,1 4- Por supuesto, sobre el cuerpo 1 actúa también la fuerza F

  2. Procedemos ahora a dibujar los diagramas de cuerpo libre para cada cuerpo, indicando todas las fuerzas que ya analizamos: Aplicamos las segunda ley de Newton en la masa m2 para cada eje Aplicamos las segunda ley de Newton en la masa m1 para cada eje Eje X Eje X Eje Y Eje Y Porque en el eje y no hay aceleración

  3. Sacamos factor común Eje X Eje X Pasamos dividiendo Tomamos las ecuaciones que obtuvimos para el eje X y vemos que tenemos dos incógnitas: ax y F1,2 que es igual a F2,1 Podemos entonces aplicar una sustitución Pasamos el término con la incógnita sumando al segundo miembro Observen que al finalmente se sumaron las masas como si empujáramos a un cuerpo cuya masa es la suma

  4. Para calcular la fuerza de interacción entre los cuerpos remplazamos en cualquiera de las ecuaciones en X Por ambos caminos llagamos al mismo resultado, pero en este caso, el segundo es más sencillo

  5. Ejemplo 2: Dos cuerpos m1 = 30 kg. y m2 = 10 kg. vinculados por una cuerda inextensible y de masa despreciable parten del reposo como indica el dibujo. Calcular: a) El módulo de la aceleración de cada cuerpo puntual. b) La fuerza en la cuerda. (Se desprecia el rozamiento) Para solucionarlo nuevamente tenemos en cuenta las fuerzas que actúan sobre los cuerpos Donde: P1 y P2 son los pesos de cada cuerpo. N1 es la normal sobre el cuerpo 1 T es la tensión de la soga que es de igual modulo para ambos extremos de la soga.

  6. Hacemos los diagramas de cuerpo libre y escribimos las ecuaciones Para la masa m1 elegimosun sistema de coordenadas con el eje x positivo hacia la derecha Eje X Eje Y Para la masa m2 elegimos un sistema de coordenadas con el eje x en dirección vertical y dirigido hacia abajo, de manera que el cuerpo 2 tienen aceleración en la dirección +x igual que el 1 Eje X

  7. + Nuevamente tenemos dos ecuaciones en x y dos incógnitas. Para resolverlo, en este caso en lugar de aplicar el método de sustitución, vamos a sumar miembro a miembro las ecuaciones en X para los dos cuerpos. (lo hacemos así para ver otra forma de resolverlo) Despejamos ahora la aceleración Para calcular la tensión, remplazamos en la ecuación más corta
