  1. 冷凝與蒸發用之熱交換器材 班級:夜四技車輛四甲 學號:99815024 姓名:黃柏榮

  2. 熱交換器工作原理 機組運轉中的流體溫度有的必須加熱，或必須冷卻，以適應其運轉中的狀況。 凡將一流體內的熱量，傳遞至另一流體的設備，即謂熱交換器。 熱交換器是屬於熱交換裝置的一種。 目的是使兩種流體間進行熱量交換，而實現加熱或冷卻等目的的設備，最常見的不外乎是透過液體、氣體的間接接觸式傳導過程，有效讓物體的熱量進行能量的交換。

  3. 日立熱交換器設計

  4. 套管式熱交換器 套管熱交換器，由直徑不同的兩根標準管組成的同心套管為基體，內管用S形彎頭連接，外套管直管連接，整個蛇形套管固定在支架上。套管熱交換器每一段直套管簡稱為一程，冷、熱流體分別流過內管和環形通道，並在其中實現熱交換。如內管通過需加熱的天然氣，外管通過蒸汽，它在結構上很有利於形成完全的逆流方式傳熱。

  5. 蝸旋熱交換器裝置 蝸旋熱交換器右圖示 圓桶型外殼內置中空之金屬蝸旋板構成流體之一在中空蝸旋板內順著蝸旋面迴旋流動另一流體即在蝸旋板外與殼套間流動用於清靜不易產生垢體之流體熱輸送其於熱傳送係數可達2.8W/m 2平方K很重要的是體積小 熱輸送面大

  6. 各種熱交換器設備一覽表

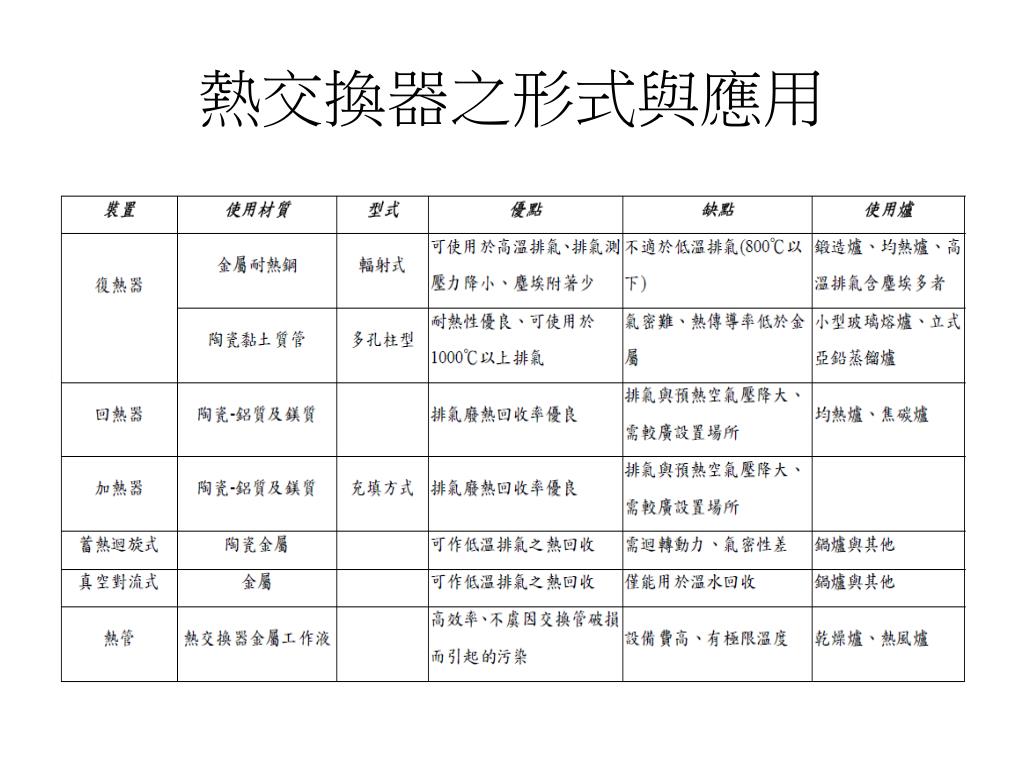

  7. 熱交換器之形式與應用

  8. 製造廠商資料 • 1.大進冷凍機械股份有限公司 • 電話(02)22813513 網址:http://www.fin-tube.com.tw/ • 地址:新北市蘆洲區民族路227巷24弄9號1樓 • 產品:彎管式熱媒熱熱交換器. • 蒸氣熱交換器...

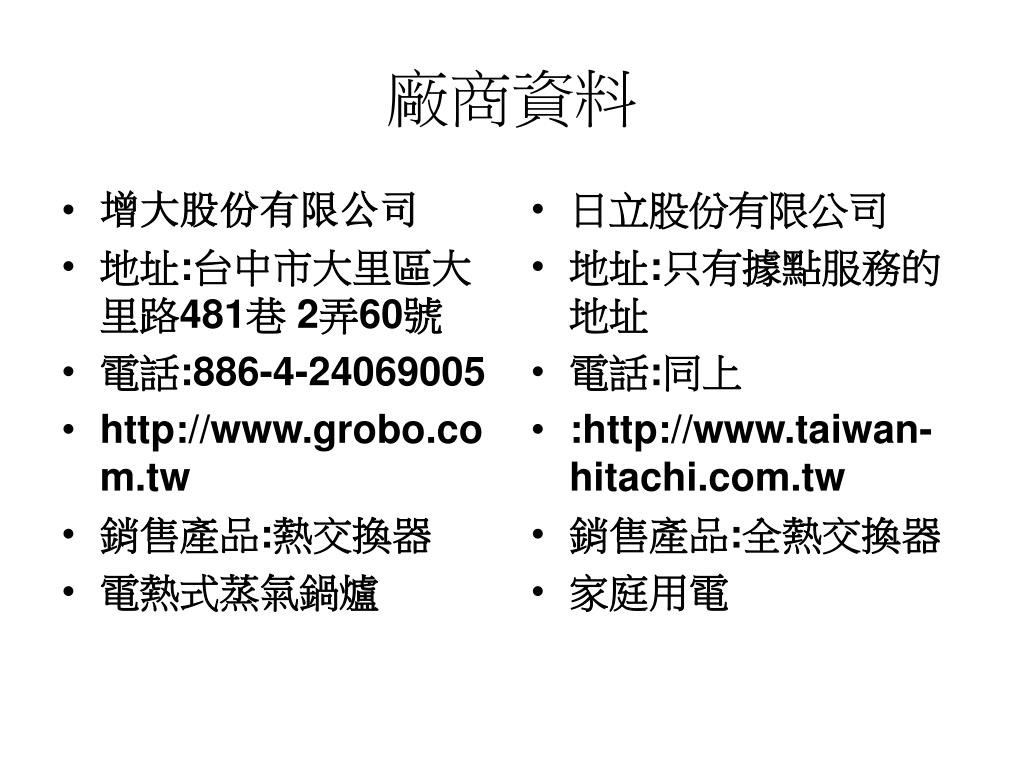

  9. 增大股份有限公司 地址:台中市大里區大里路481巷 2弄60號 電話:886-4-24069005 http://www.grobo.com.tw 銷售產品:熱交換器 電熱式蒸氣鍋爐 日立股份有限公司 地址:只有據點服務的地址 電話:同上 :http://www.taiwan-hitachi.com.tw 銷售產品:全熱交換器 家庭用電 廠商資料

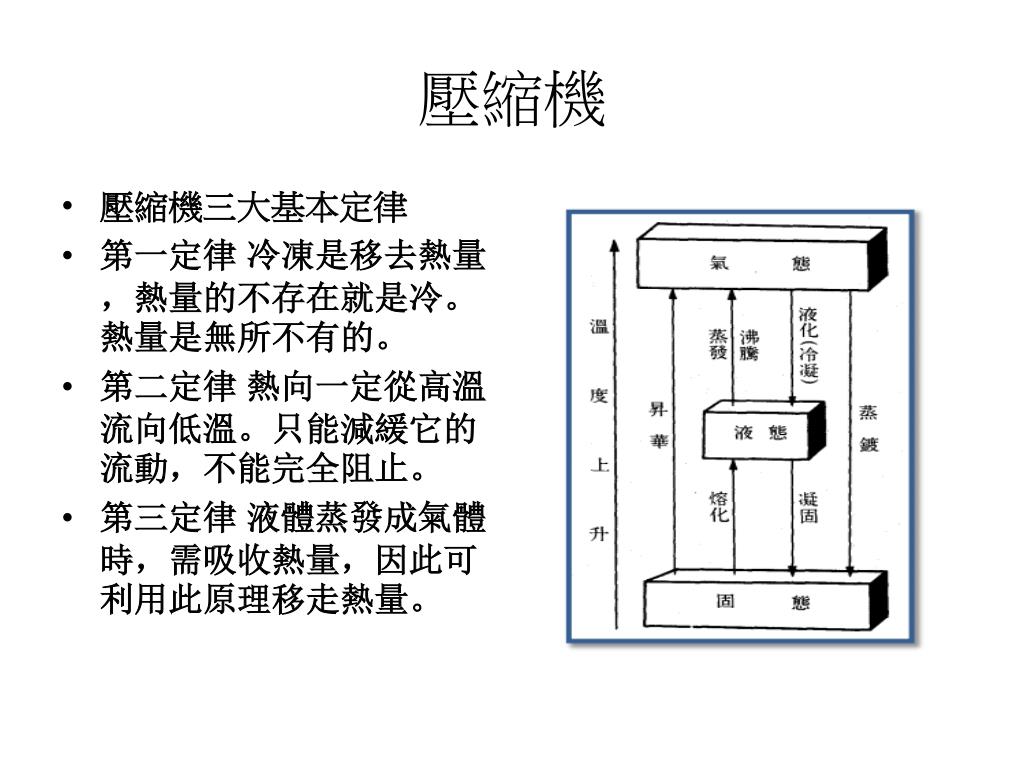

  10. 壓縮機 • 壓縮機三大基本定律 • 第一定律 冷凍是移去熱量，熱量的不存在就是冷。熱量是無所不有的。 • 第二定律 熱向一定從高溫流向低溫。只能減緩它的流動，不能完全阻止。 • 第三定律 液體蒸發成氣體時，需吸收熱量，因此可利用此原理移走熱量。

  11. 汽車冷氣作動圖 • 壓縮機裝置在引擎本體的側面，是利用皮帶靠曲軸皮帶盤來驅動 • 離開蒸發器的氣態冷煤，經由壓縮機送至冷凝器，同時低壓氣態冷煤經由壓縮機 • 後亦因此變成高壓高溫的氣態冷煤。

  12. 汽車壓縮機分4種類 • 1.往復式壓縮機 • 2.迴轉式壓縮機 • 3.齒輪式壓縮機 • 4.離心式壓縮機

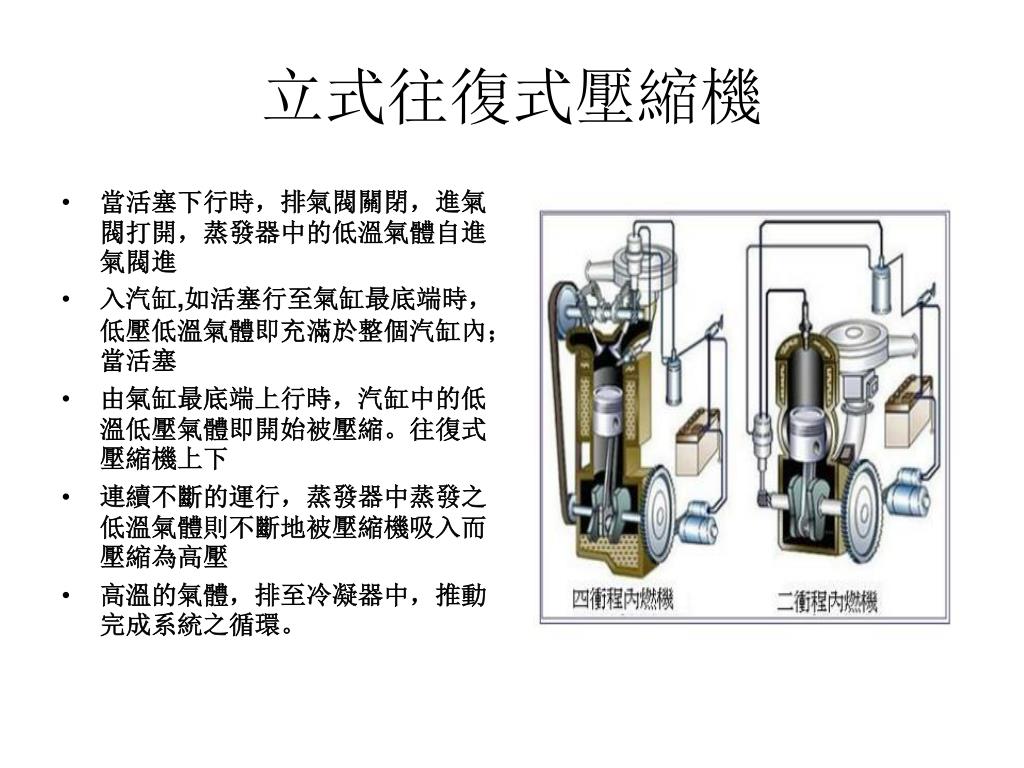

  13. 立式往復式壓縮機 • 當活塞下行時，排氣閥關閉，進氣閥打開，蒸發器中的低溫氣體自進氣閥進 • 入汽缸,如活塞行至氣缸最底端時，低壓低溫氣體即充滿於整個汽缸內；當活塞 • 由氣缸最底端上行時，汽缸中的低溫低壓氣體即開始被壓縮。往復式壓縮機上下 • 連續不斷的運行，蒸發器中蒸發之低溫氣體則不斷地被壓縮機吸入而壓縮為高壓 • 高溫的氣體，排至冷凝器中，推動完成系統之循環。

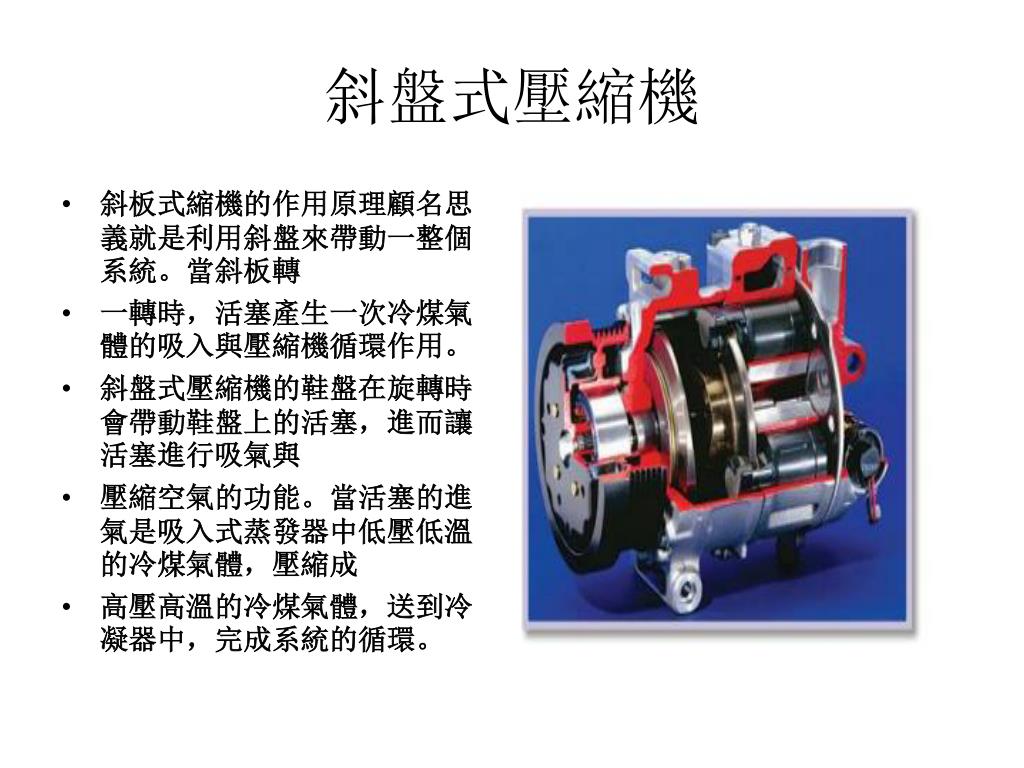

  14. 斜盤式壓縮機 • 斜板式縮機的作用原理顧名思義就是利用斜盤來帶動一整個系統。當斜板轉 • 一轉時，活塞產生一次冷煤氣體的吸入與壓縮機循環作用。 • 斜盤式壓縮機的鞋盤在旋轉時會帶動鞋盤上的活塞，進而讓活塞進行吸氣與 • 壓縮空氣的功能。當活塞的進氣是吸入式蒸發器中低壓低溫的冷煤氣體，壓縮成 • 高壓高溫的冷煤氣體，送到冷凝器中，完成系統的循環。

  15. 迴轉式壓縮機 • 迴轉式壓縮機可分為固定葉片式及迴轉葉片式兩種；迴轉葉片式可分為雙葉 • 片式、四葉片式。迴轉葉片式與固定葉片式運轉原理相同，不過在葉片裝置位置 • 上有一點差異，差異在於迴轉葉片式之葉片是裝置於迴轉滾輪，葉片則由彈簧壓 • 縮。

  16. 各類壓縮機之冷凍能力主要應用領域

  17. 廠商:DENSO 地址:桃園縣楊梅鎮端平里梅獅路二段525號 http://www.denso.com.tw/06.asp 電話:(03)482-8001 產品:HVAC溫度調節系統、冷凝器總成、壓縮機、空氣清靜機、蒸發器組 廠商:DAIKIN 地址:105 台北市復興北路143號12樓 http://www.hotaidev.com.tw/04.asp 電話:(02)2514-8887 產品:冷氣,空氣清靜機, 冰水機,全熱交換器,壓縮機 廠商資料

  18. 台灣三菱電機 • 地址:不詳 • http://www.mitsubishielectric.com.tw/contact4_view.asp • 電話:0800-52-30-30 • 產品:冷(暖)空調,冷凍機,全熱交換機,家電產品
