1 / 50

第 3 章 金 属 材 料 简 介

第 3 章 金 属 材 料 简 介. 赵 健 闯. 3.1 概述. 3.1.1 金属材料的分类. 一、钢 二、铸铁 三、非铁金属材料. 一、钢的分类. 1 、按化学成分分类：碳素钢、合金钢. 1 ）碳素钢 ：低碳钢 、中碳钢 、高碳钢 　　 2 ）合金钢：低合金钢 、中合金钢、高合金钢 　　合金钢按合金元素的种类：锰钢、铬钢、硼钢、铬镍钢、硅锰钢等。.

francis-mcneil
Download Presentation

第 3 章 金 属 材 料 简 介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

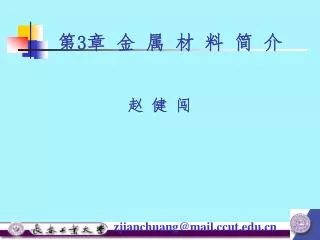

  1. 第3章 金 属 材 料 简 介 赵 健 闯

  2. 3.1 概述 3.1.1 金属材料的分类 一、钢 二、铸铁 三、非铁金属材料

  3. 一、钢的分类 1、按化学成分分类：碳素钢、合金钢 1）碳素钢 ：低碳钢 、中碳钢 、高碳钢 　　 2）合金钢：低合金钢 、中合金钢、高合金钢 　　合金钢按合金元素的种类：锰钢、铬钢、硼钢、铬镍钢、硅锰钢等。

  4. 2、按冶金质量分类按钢中所含有害杂质S、P的多少，可分为普通钢（S%≤0.055%，P%≤0.045%）、优质钢（S%、P%≤0.040%）和高级优质钢（S%≤0.030%，P%≤0.035%）三类。　　此外，按冶炼时脱氧程度，可将钢分为沸腾钢（脱氧不完全）、镇静钢（脱氧较完全）和半镇静钢三类。2、按冶金质量分类按钢中所含有害杂质S、P的多少，可分为普通钢（S%≤0.055%，P%≤0.045%）、优质钢（S%、P%≤0.040%）和高级优质钢（S%≤0.030%，P%≤0.035%）三类。　　此外，按冶炼时脱氧程度，可将钢分为沸腾钢（脱氧不完全）、镇静钢（脱氧较完全）和半镇静钢三类。

  5. 3、按用途分类:结构钢、工具钢、特殊钢 1）结构钢:工程构件用钢、机器零件用钢 （1）工程构件用钢：建筑工程用钢、桥梁工程用钢、船舶工程用钢、车辆工程用钢。 （2）机器用钢：调质钢、弹簧钢、滚动轴承钢、渗碳和渗氮钢、耐磨钢等、 2）工具钢：刃具钢、量具钢、模具钢 3）特殊性能钢：不锈钢、耐热钢等

  6. 4、按金相组织分类 1）按钢退火态的金相组织可分为亚共析钢、共析钢、过共析钢三种。2）按钢正火态的金相组织可分为珠光体钢、贝氏体钢、马氏体钢、奥氏体钢等四种。 在给钢的产品命名时，往往把成分、质量和用途几种分类方法结合起来。如碳素结构钢、优质碳素结构钢、碳素工具钢、高级优质碳素工具钢、合金结构钢、合金工具钢、高速工具钢等

  7. 二、铸铁的分类 按碳元素主要存在方式 分类： 1、白口铸铸铁（断口呈现白色）：碳的主要存在形式是化合物，如渗碳体，没有石墨； 2、灰口铸铁（断口呈现黑灰色）：碳的主要存在形式是碳的单质，即游离状态石墨。 3、麻口铸铁：介于白口铸铁与灰口铸铁之间为，其中的碳既有游离石墨又有渗碳体。

  8. 按石墨的形态和组织性能分类 一、灰口铸铁：由片状石墨和钢的基体

  9. 二、球墨铸铁：球形石墨和金属基体

  10. 三、蠕墨铸铁：石墨片短而厚、头部较圆（似蠕虫）。

  11. 四、可锻铸铁：团絮状石墨和金属基体

  12. 特殊性能铸铁 　　工业上除了要求铸铁有一定的机械性能外，有时还要求它具有较高的耐磨性以及耐热性、耐蚀性。为此，在普通铸铁的基础上加入一定量的合金元素，制成特殊性能铸铁（合金铸铁）。它与特殊性能钢相比，熔炼简便，成本较低。缺点是脆性较大，综合机械性能不如钢。

  13. 三、非铁金属材料的分类 1、 铝及其合金

  14. 2、 铜及铜合金 一、纯铜（紫铜） 纯铜是玫瑰红色金属，表面形成氧化铜膜后，外观呈紫红色，故常称为紫铜。纯铜主要用于制作电工导体以及配制各种铜合金。 二、黄铜 铜锌合金或以锌为主要合金元素的铜合金称为黄铜。 三、青铜 青铜原指铜锡合金，但是，工业上习惯把铜基合金中不含锡而含有铝、镍、锰、硅、铍、铅等特殊元素组成的合金也叫青铜。

  15. 3.2 非合金钢 3.2.1 碳素结构钢 “Q＋数字＋字母＋字母” “Q”：钢材的屈服强度“屈”字的汉语拼音字首，紧跟后面的是屈服强度值，再其后分别是质量等级符号和脱氧方法。 例如：Q235AF即表示屈服强度值为235MPa的A级沸腾钢。　　牌号中规定了A、B、C、D四种质量等级，A级质量最差，D级质量最好。　　按脱氧制度，沸腾钢在钢号后加“F”，半镇静钢在钢号后加 “b”， 镇静钢则不加任何字母。

  16. 3.2.2 优质碳素结构钢 “两位数字＋字母” 两位数字表示平均含碳量的万分之几，沸腾钢、半镇静钢以及专门用途的优质碳素结构钢，应在钢号后特别标出。如为高级优质钢，则在其钢号后加“高”或“A”。如45钢表示平均含碳量为0.45%的优质碳素结构钢

  17. 3.2.3 碳素工具钢 “T＋数字＋字母” “T”表示碳素工具钢，其后的数字表示含碳量的千分之几。如平均含碳量为0.8%的碳素工具钢，其钢号为“碳8”或“T8”。　　含锰量较高者，在钢号后标以“锰”或“Mn”,如“碳8锰”或“T8Mn”。如为高级优质碳素工具钢，则在其钢号后加“高”或“A”，如“碳10高”或“T10A”。

  18. 3.2.4 易切削结构钢 “Y＋数字＋字母” Y40Mn表示含碳量约0.4%，含锰量小于1.5的易切钢

  19. 3.2.5 工程用铸造碳钢 “ZG＋数字＋数字” ZG表示“铸钢”二字汉语拼音字首，第一组数字表示屈服点，第二组数字表示抗拉强度。 如：ZG200-400，ZG230-450，ZG270-500， ZG310-570，ZG340-640

  20. 3.3 合金钢 “数字＋字母 ＋ 数字＋字母 ＋ 数字” 合金元素平均质量分数 <1.5 不标含量 1.5-2.5;2.5-3.5…… 合金元素符号 碳的平均质量分数(万分之几,千分之几)

  21. (1) 合金结构钢 60Si2Mn 09Mn2 注意:V,Ti,Al,B,稀土RE,即使含量 很低,要标元素符号.如:40MnVB,25MnTiBRE

  22. 注意:滚动轴承钢牌号独特. ① “G” ② 其后的铬元素Cr,质量分数以千分之几表示.其他元素与合金结构钢牌号相同. ③ 如:GCr15SiMn

  23. (2) 合金工具钢 ①WC<1.0% 千分之几(一位数) ②WC>1.0% 为了避免与结构钢混淆,不标数字 如: 9Mn2V; CrWMn ③高速工具钢牌号中不标含碳量

  24. (3) 特殊性能钢 与合金工具钢基本相同不同: WC<0.08% 牌号前 ”0” WC<0.03% 牌号前 ”00” 如: 0Cr19Ni9 0Cr13Al

  25. 3.3.1 低合金钢 低合金钢是低碳\低合金工程结构钢 特点:尺寸大,需冷弯及焊接成形,形状复杂, 大多在热轧或正火条件下使用 钢材必须具有: ①强度和屈强比 ②塑性和韧性 ③焊接性 ④较低的缺口敏感性和冷弯后低时效敏感性 ⑤较低的韧脆转变温度

  26. 1 低合金高强度结构钢 主要合金素: Mn;V;Ti;Nb;Al;Cr;Ni 固溶强化F;增加并细化P 细化晶粒 提高对大气的抗蚀能力 牌号:Q295; Q345; Q390; Q420; Q460;

  27. 2 低合金专业用钢 汽车用低合金钢(四类):①冲压性能良好的低强度钢(发动机罩等); ②微合金钢(大梁等);③低合金双相钢(轮毂\大梁等);④高延性高强度钢(车门\挡板)

  28. 3.3.2 机械结构用合金钢 1. 合金渗碳钢 (1) 用途与性能特点 渗碳\淬火\低温回火 用于制造受强烈冲击载荷和摩擦磨损的机械零件如:变速齿轮\凸轮轴\活塞销 (2) 常用钢种 20Cr;20CrMnTi;20MnVB;12Cr2Ni4;18Cr2Ni4WA

  29. 2. 合金调质钢 (1) 用途与性能特点 回火温度:500-650℃/表面淬火或氮化处理 用于制造在重载荷小同时又受冲击载荷作用的一些重要零件.如:齿轮\轴类\连杆\高强度螺栓 (2) 常用钢种 40Cr; 40MnB;35CrMo;38CrMoAl;40CrNiMoA

  30. 3. 合金弹簧钢 (1) 用途与性能特点 淬火/中温回火 用于制造弹簧等弹性零件.高的弹性极限和屈强比;足够的疲劳强度和韧性 (2) 常用钢种 55Si2Mn; 60Si2CrA; 50CrVA; 30W4Cr2VA

  31. 4. 滚动轴承钢 (1) 用途与性能特点 淬火/低温回火 用于制造滚动轴承内\外圈以及滚动体,及某些模具和量具.交变载荷\接触应力\摩擦磨损\冲击载荷\大气和润滑介质腐蚀 (2) 常用钢种 GCr9; GCr15; GCr15SiMn

  32. 3.3.3 合金工具钢和高速工具钢 1. 合金工具钢 1) 量具刃具钢 (1) 用途与性能特点 淬火/低温回火/-80—70℃冷处理 用于制造形状复杂.截面尺寸较大的低速切削刀具 (2) 常用钢种 9SiCr; Cr06; Cr2; 9Cr2

  33. 1) 模具钢(冷作模具/热作模具/塑料模具) (1) 用途与性能特点 (淬火/低温回火) / (淬火/高中温回火) 用于制造使金属冷塑性变形的模具/高温下塑性变形模具 (2) 常用钢种 Cr12; Cr12MoV; 9Mn2V; CrWMn 5CrMnMo; 5CrNiMo; 3Cr2W8V; 4Cr5W2VSi

  34. 2. 高速工具钢 (1) 用途与性能特点 用于制造高强度;高硬度;高耐磨性以及足够的塑性和韧性刀具.温度高达600℃,热硬性 (2) 常用钢种 淬火温度高1200;回火温度高560;次数多3;63-64HRC W18Cr4V; W6Mo5Cr4V2

  35. 3.3.4 特殊性能钢 具有某些特殊的物理/化学/力学性能,因而能在特殊的环境/工作条件使用的钢.工程中常用的特殊性能钢有不锈钢/耐热钢/耐磨钢.

  36. 1、 不锈钢 (1) 用途与性能特点 不锈钢和耐酸钢的统称.能够抵抗空气、蒸汽和水等弱酸腐蚀介质腐蚀的钢为不锈钢。在酸、碱、盐等强腐蚀介质中能够抵抗腐蚀的钢为耐酸钢。 (2) 常用钢种 马氏体不锈钢:(淬火/回火) 1Cr13;2Cr13;3Cr13;4Cr13 奥氏体不锈钢: (冷变形强化) 0Cr19Ni9;1Cr18Ni9Ti 铁素体不锈钢:(退火) 0Cr13;1Cr17;1Cr28;1Cr17Ti

  37. 2、 耐热钢 (1) 用途与性能特点 主要用于热工动力机械(气轮机\燃气轮机\锅炉和内燃机)/化工机械/石油装置和加热炉等高温条件工作的构件.耐热性是指高温抗氧化性和高温强度的综合性能. (2) 常用钢种 a 抗氧化钢主要用于长期在燃烧环境工作,有一定强度的零件 1Cr13Si13; 3Cr18Ni25Si2 b 热强钢是高温下有抗氧化能力;且有高温强度和保持能力 15CrMo;4Cr10Si2Mo;4Cr9Si2;1Cr18Ni9Ti

  38. 3、 耐磨钢 (1) 用途与性能特点 主要用于在运转过程中承受严重磨损和强烈冲击的零件.如铁路道岔;坦克履带;挖掘机铲齿等.具有表面硬度高,耐磨,心部韧性好,强度高等特点. (2) 常用钢种 ZGMn13 特点是高碳,高锰,固溶处理可得到奥氏体组织.工作时受到强烈的挤压\撞击\摩擦时,钢件表面迅速产生剧烈的加工硬化,获得耐磨层,而心部仍保持原来的组织和高韧性状态.

  39. 3.4 铸铁 3.4.1 铸铁的石墨化

  40. 石墨化影响因素 a、化学元素C,Si 强烈促进石墨化的元素S 强烈阻碍石墨化元素,并降低铁水流 动性Mn 阻碍石墨化元素，但形成MnS可减弱S对石墨化的有害作用b、冷却速度c、造型材料，铸造方法，铸件壁厚

  41. 3.4.2 常用铸铁 1、 灰铸铁 （1） 灰铸铁的化学成分、组织和性能 WC=2.5-3.6%,WSi=1-2.5%,Wp ≤0.3%WMn ≤0.5-1.3%,WS ≤0.15% 组织：F F+P P 性能：减摩性/减振性/低缺口敏感性/良好切削加工性/良好的铸造性

  42. （2） 灰铸铁的牌号及用途 F: HT100载荷小,不要求摩擦\磨损件:防护罩,盖,油盘,手轮F+P: HT150中等载荷,如机座,支架,工作台,带轮,床身,轴承座P: HT200 HT250承受较大载荷,要求具有一定的密封性或耐蚀性较重要 零件,如汽缸,齿轮,刹车轮,齿轮箱,飞轮,机座,阀门P细: HT300 HT350 (孕育铸铁)承受高载荷,耐磨和高气密性重要零件,如重型机床,剪床,压力机,自动机床的床身/机座/机架/活塞环/齿轮/凸轮/卡盘/衬套/汽缸体/缸套/汽缸盖

  43. （３） 灰铸铁的孕育处理 孕育剂：硅铁，硅钙合金 目　的：得到细小均匀分布的片状Ｇ和Ｐ 性 能：强度 , 塑性和韧性改善 用 途：用于制造力学性能要求较高,截面 尺寸变化较大的大型铸件

  44. （4） 灰铸铁的热处理 只能改变基体组织,不改变石墨的形状/大小/分布,因此只用于消除铸件的内应力和白口组织,稳定尺寸,提高工件表面的硬度和耐磨性. 去应力退火:500-600℃，炉冷至200 ℃空冷去白口退火：850-950 ℃ ，保温2-5h，炉冷至400-500 ℃后空冷提高耐磨性：表面淬火

  45. 2、 球墨铸铁 （1）球墨铸铁的组织和性能（F/F+P/P/B） （2）球墨铸铁的牌号及用途“QT”+最低抗拉强度+最低断后伸长率 （3）球墨铸铁的球化处理 （4）球墨铸铁的热处理退火/正火/调质处理/等温淬火等

  46. 3、 可锻铸铁 白口铸铁件经高温长时间可锻化退火，使渗碳体分解出团絮状石墨。分为黑心（F）可锻铸铁和珠光体可锻铸铁两种类型。 “KTH”“KTZ” 牌号： KTH300-06； KTH 330-08； KTH350-10； KTZ450-06 ;KTZ550-04

  47. 4、蠕墨铸铁 蠕墨铸铁的力学性能介于相同基体组织的灰铸铁和球墨铸铁之间,其铸造性能和热传导性/耐疲劳性及减振性与灰铸铁相似.主要用于制造大功率柴油机汽缸盖/汽缸套/电动机外壳/机座/机床床身/阀体/玻璃模具/起重机卷筒/钢锭模等. “RuT”+抗拉强度 如: RuT340 各牌号蠕墨铸铁的主要区别在于基体组织

  48. 3.4.3 特殊性能铸铁 1、耐磨铸铁 a 在无润滑、干摩擦或磨料磨损条件下工作的耐磨铸铁，具有均匀的高硬度组织和必要的韧性。包括高铬白口铸铁，低合金白口铸铁，中锰球墨铸铁和冷硬铸铁等，可作轧辊，犁铧，破碎机，球磨机零件 b 在润滑条件下工作的减摩铸铁，具有较低的摩擦系数和很好的保持连续油膜的能力，组织形式最好为软的基体上分布硬的骨架。常用减摩铸铁有高磷铸铁和钒钛铸铁，常用于机床导轨，汽缸套和活塞环。

  49. 2、耐热铸铁 具有抗高温氧化等性能，能够在高温下承受一定载荷。在铸铁中加入Al、Si、Cr等元素，可以在铸铁表面形成致密的保护性氧化膜，使铸铁在高温下具有抗氧化的能力，同时能够是铸铁基体变为单相铁素体。加入Ni、Mo能增加高温下的强度和韧性，从而提高铸铁的耐热性。 中硅铸铁/高铬铸铁/镍铬硅铸铁/镍铬球墨铸铁等 主要用于制造加热炉附件，如炉底板，换热器，渗碳坩埚等

  50. 3、耐蚀铸铁 耐蚀铸铁主要有高硅、高铝、高铬、高镍系列。 加入一定量的Si、Al、Cr、Ni、Cu等元素，使铸件表面形成致密的氧化膜，提高耐蚀性。 高硅铸铁是最常用的耐蚀铸铁，为了提高对盐酸副食的抵抗力可加入Cr和Mo等合金元素。广泛用于化工、石油、化纤、冶金等工业设备，如泵、管道、阀门、储罐的出口等。

More Related
