模块二基础性实训

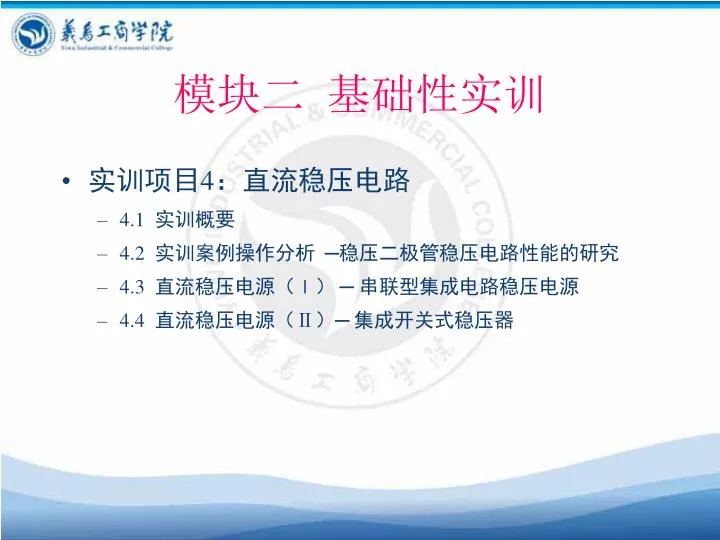

模块二基础性实训 • 实训项目4：直流稳压电路 • 4.1 实训概要 • 4.2 实训案例操作分析 ─稳压二极管稳压电路性能的研究 • 4.3 直流稳压电源（Ｉ） ─ 串联型集成电路稳压电源 • 4.4 直流稳压电源（Ⅱ）─ 集成开关式稳压器

实训项目4：直流稳压电路 • 4.1 实训概要通过本章实训学习，加深对集成电路作用的理解，正确理解集成电路的工作条件；能够熟练的有用集成电路组成一个工程实际需要的电路并进行调整，以使其満足工程实际的要求。同时正确掌握直流稳压电源的制作与测试方法，为今后的实际工作打下良好的基础

实训项目4：直流稳压电路 • 4.1 实训概要 • 4.1.1 实训总体要求 • 通过实训学习，深入理解各类集成电路的特性与工作条件；掌握集成电路的正确使用与调整方法。 • 加深理解稳压的过程，掌握克服稳压电源自激现象的技术措施与调整方法； • 通过实训学习，掌握常用的稳压电源输出特性的测量方法。

实训项目4：直流稳压电路 • 4.1 实训概要 • 4.1.2实训重点 • 集成三端稳压电源的使用与调整方法； • 了解集成串联式三端稳压块和开关式集成稳压块的性能和特点，熟悉集成稳压块参数的测试方法； • 掌握开关式稳压电源的特性及其在工程实际中的作用；

实训项目4：直流稳压电路 • 4.1 实训概要 • 4.1.3实训知识准备 • 认真复习教材中关于稳压电路的有关知识； • 深刻理解串联式稳压电路的工作原理，三端集成稳压块的工作条件及对电路的影响； • 掌握集成开关式稳压电源的工作原理及其性能特点； • 掌握常用电源性能指标测试的基本原理和正确测试方法。

实训项目4：直流稳压电路 • 4.1 实训概要 • 4.1.4实训考核标准 • 能够正确连接各基本电路，并能将电路调整至正常工作状态，占40%； • 掌握各基本电路参数的测量方法，并测量出相应的参数，占40%； • 能够对基本电路的常见故障进行分析，并能够排除一些基本的故障，占20%。

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.1案例题目：稳压二极管稳压电路性能的研究 • 4.2.2实训目的 • 加深对稳压二极管稳压性能的理解； • 研究单相稳压二极管电路稳压的特性及电压调整过程；

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.3实训原理图4.2.1 实训原理图

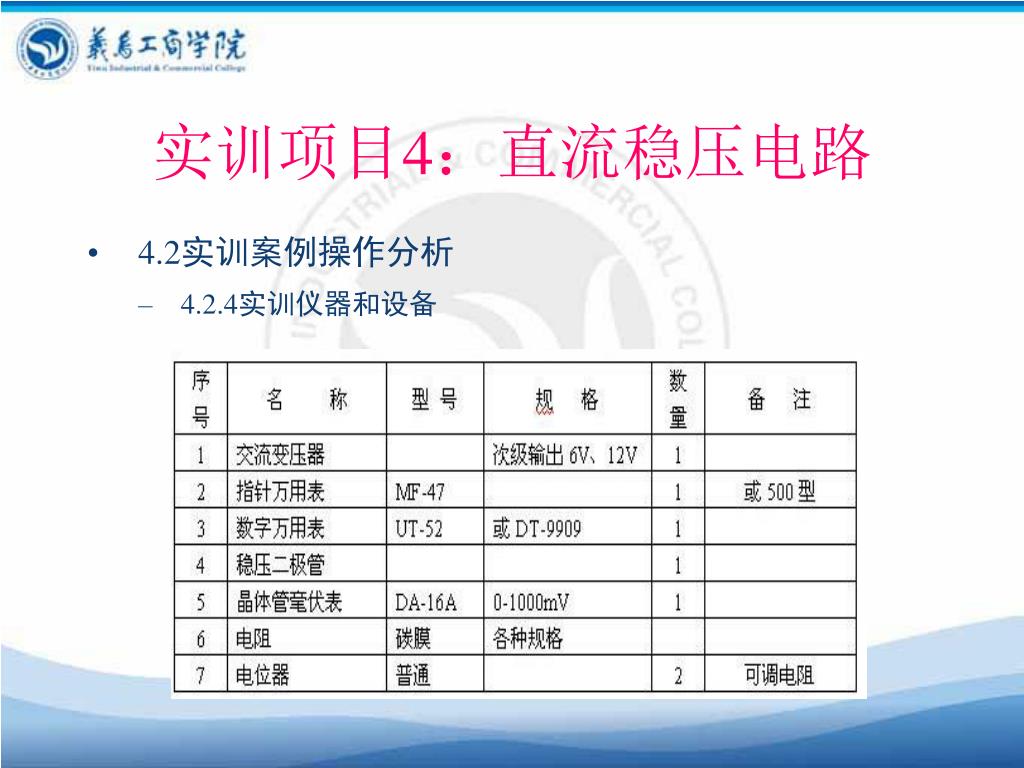

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.4实训仪器和设备

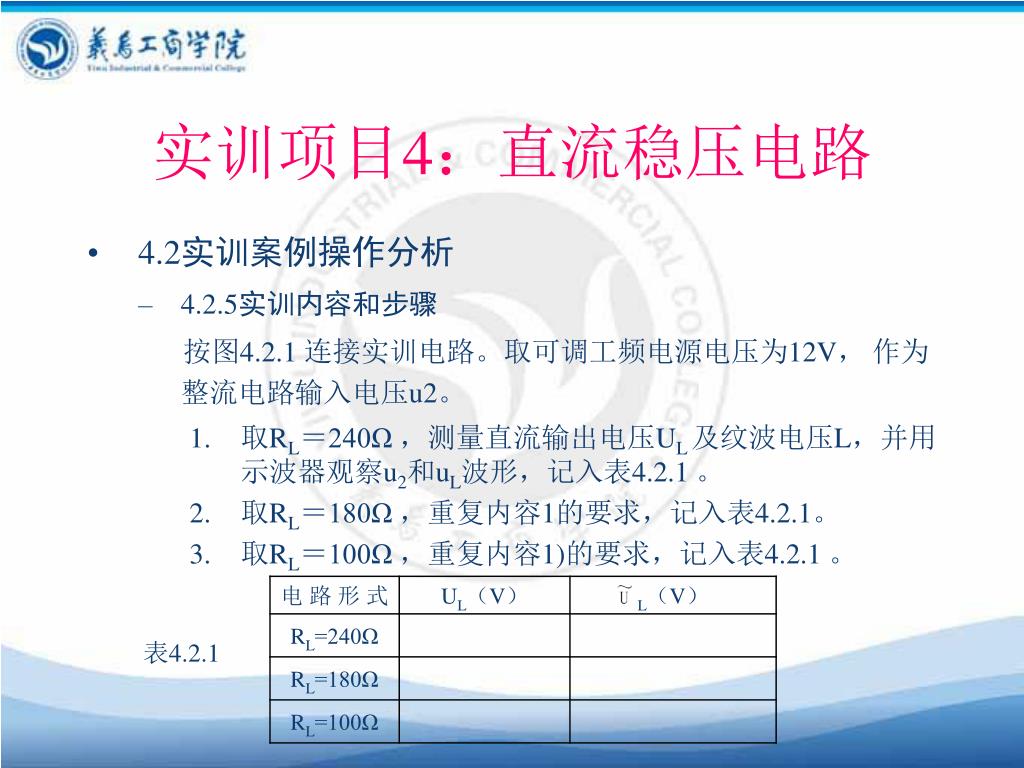

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.5实训内容和步骤按图4.2.1 连接实训电路。取可调工频电源电压为12V，作为整流电路输入电压u2。 • 取RL＝240Ω ，测量直流输出电压UL 及纹波电压L，并用示波器观察u2和uL波形，记入表4.2.1 。 • 取RL＝180Ω ，重复内容1的要求，记入表4.2.1。 • 取RL＝100Ω ，重复内容1)的要求，记入表4.2.1 。表4.2.1

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.6实训思考题 • 稳压输出电压波形与负载大小有什么关系？ • 稳压输出电压的调整率与串联调整电阻成什么关系？为什么？

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.7注意事项 • 熟习所用仪器仪表的型号、规格、量程、使用方法； • 掌握变压器的正确使用方法； • 掌握交流纹波系数的测量方法，交流毫伏表的正确使用； • 实验时，要严格遵守实验规程。

实训项目4：直流稳压电路 • 4.2实训案例操作分析 • 4.2.8实训报告要求 • 实训名称：稳压二极管稳压电路性能的研究 • 实训目的：请参阅4.2.2 • 实训原理：简单说明原理，附上实验电路图或实验原理图。 • 实训仪器、仪表、设备：列表写明仪器仪表的名称、型号、规格、数量和备注，请参阅仪器仪表及元器件一览表。 • 实训内容和步骤： • 思考题：通过实训全过程，结合教材，进行回答。 • 注意事项： ① 每次改接电路时，必须切断工频电源。 ② 在观察输出电压uL波形的过程中，“Y 轴灵敏度”旋钮位置调好以后，不要再变动，否则将无法比较各波形的脉动情况。

实训项目4：直流稳压电路 • 4.3 直流稳压电源（Ｉ）—串联型集成电路稳压电源 • 4.3.1实训目的 • 研究单相桥式整流、电容滤波电路的特性。 • 掌握串联型集成电路稳压电源主要技术指标的测试方法。

实训项目4：直流稳压电路 • 4.3 直流稳压电源（Ｉ）—串联型集成电路稳压电源 • 4.3.2实训原理图4.3.1 直流稳压电源框图

实训项目4：直流稳压电路 • 4.3 直流稳压电源（Ｉ）—串联型集成电路稳压电源 • 4.3.2实训原理图4.3.2 直流稳压电源电路图

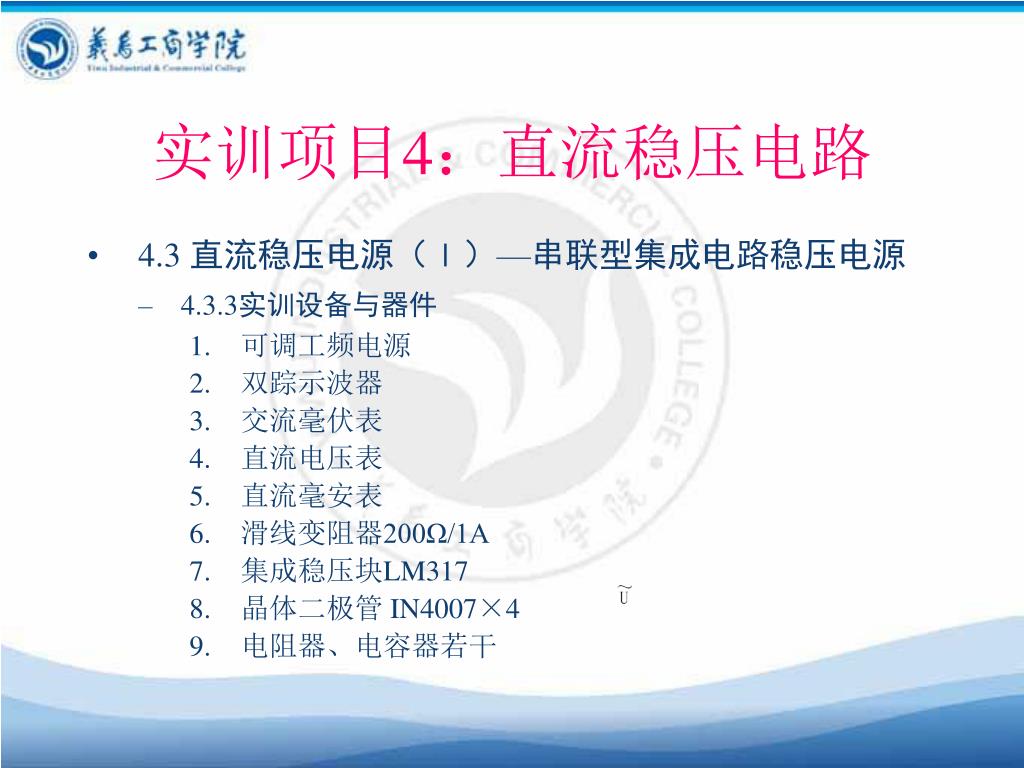

实训项目4：直流稳压电路 • 4.3 直流稳压电源（Ｉ）—串联型集成电路稳压电源 • 4.3.3实训设备与器件 • 可调工频电源 • 双踪示波器 • 交流毫伏表 • 直流电压表 • 直流毫安表 • 滑线变阻器200Ω/1A • 集成稳压块LM317 • 晶体二极管 IN4007×4 • 电阻器、电容器若干

实训项目4：直流稳压电路 • 4.3 直流稳压电源（Ｉ）—串联型集成电路稳压电源 • 4.3.4实训内容 • 整流滤波电路测试 • 串联型稳压电源性能测试

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.1实训目的 • 研究集成开关式稳压器的特点和性能指标的测试方法。 • 了解集成开关式稳压器扩展性能的方法。

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.2实训原理图4.2-1 CW2575-ADJ可调输出典型应用电路

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.3实训设备与器件 • 可调工频电源 • 双踪示波器 • 交流毫伏表 • 直流电压表 • 直流毫安表 • 开关式稳压集成块CW2575-ADJ • 桥堆 2WO6(或KBP306) • 电阻器、电容器若干

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.4实训内容按图4.2.1 接通实训电路，取负载电阻RL＝120Ω。 • 初测 • 各项性能指标测试

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.5实训总结 • 整理实训数据，计算S 和R0，并与手册上的典型值进行比较。 • 分析讨论实训中发生的现象和问题。

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.6预习要求 • 复习教材中有关集成稳压器部分内容。 • 列出实训内容中所要求的各种表格。 • 在测量稳压系数S 和内阻R0时，应怎样选择测试仪表？

实训项目4：直流稳压电路 • 4.4直流稳压电源（Ⅱ）—集成开关式稳压器 • 4.4.7预习要求 • 二极管D的作用是什么？该管子为什么会用肖特基二极管？ • 为什么开关式稳压电源一般都有电感，电感的作用是什么？ • 与串联式稳压电路相比开关式稳压电源最大的缺点有那些？

模块二 基础性实训
