第 4 章 触发器

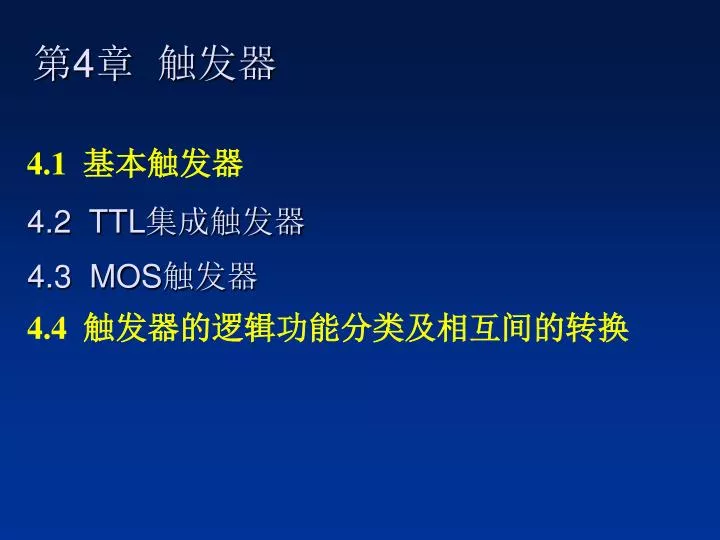

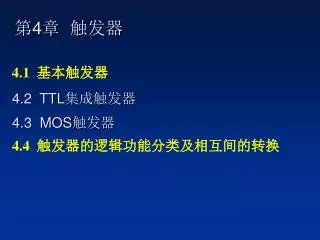

1. 第4章 触发器 4.1 基本触发器 4.2 TTL集成触发器 4.3 MOS触发器 4.4 触发器的逻辑功能分类及相互间的转换

2. Q=1，Q=0为1状态； Q=0，Q=1为0状态。 4.1 基本触发器 4.1.1 闩锁电路及基本RS触发器 (一) 闩锁电路 1.结构 2.原理 图4-1 闩锁电路

3. 4.2 TTL集成触发器 (一) 主从触发型JK触发器 反馈线 1.基本结构 F主 F从 反馈线 互补时钟控制主、从触发器不能同时翻转

4. 1 1 0 0 2.工作原理 CP 1 0 F主打开 F从封锁 F主状态由J、K决定，接收信号并暂存。 F从状态保持不变。

5. 4.3 MOS触发器 MOS触发器是由以MOS管为元件的MOS门组成的。 只介绍CMOS集成触发器，如三态RS锁存触发器。

6. EN S R Qn+1 EN S R Qn+1 0 1 1 1 1 × × 0 0 1 0 0 1 1 1 高阻 Qn 1 0 不定 0 1 1 1 1 × × 1 1 0 1 1 0 0 0 高阻 Qn 1 0 不定 三态RS锁存触发器真值表 表4-9 与非门型 表4-10 或非门型

7. 4.4 触发器的逻辑功能分类 及相互间的转换 4.4.1 分类 1.RS触发器：在CP脉冲操作下，根据R、S情况的不同，凡是具有置0、置1和保持功能的电路，都叫RS触发器。 2.D触发器：在CP操作下，根据D的不同，凡是具有置1、 置0功能的电路，都称为D触发器。 3.T触发器：在CP操作下，根据T的不同，凡是具有保持和翻转功能的电路，都称为T触发器。 4.T′触发器：在CP操作下，只具有翻转功能的电路称为T ′触发器。

8. ①如JK转换成D触发器： JK：Qn+1=JQn+KQn D：Qn+1=D=D（Qn+Qn)=DQn+DQn， 对比得到：K=D，J=D 5.JK触发器：在CP操作下，根据J、K的不同，凡是具有置1、置0、翻转、保持功能的电路，都称为JK触发器。 二、逻辑功能的转换 1.特性方程对比法： 仍为下降沿 触发翻转

9. Q T触发器状态表 T Qn+1 SD RD 0 Qn 1 (保持功能) Qn J C K JK触发器状态表 (计数功能) 1 1 Qn J KQn+1 T 0 0 Qn 0 1 0 Q 1 0 1 ② 将JK触发器转换为 T触发器 仍为下降沿 触发翻转 当J=K时，两触发器状态相同

10. QnQn+1 JK D 0 0 0×0 0 1 1 × 1 1 0 × １ 0 1 1 × 0 1 2.激励表、卡诺图法： D表达式为： ③ 将D触发器转换为 JK触发器 JK、Ｄ触发器激励表 D端表达式卡诺图法： 仍为下降沿 触发翻转

11. 给定触发器的输入端（转换逻辑的输出端） 组合电路 转换后的触发器 转换后触发器输入端 注意： ⑴转换关键是求出转换电路输出端的逻辑表达式。 ⑵转换前后触发方式不变。
