  1. СОСТОЯНИЕ И ПЕРСПЕКТИВЫ РАЗВИТИЯ ВЕТРОЭНЕРГЕТИКИ В РОССИИ27 мая 2008 г. г.Москва ВЕТРОЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ Грибков Сергей Владимирович, член-корреспондент РИА, к.т.н Руководитель департамента ветроэнергетики GLES LLC Междунапрдная ассоциация ветроэнергетики WWEA Комитет ВИЭРосСНИО

  2. Ветростанция GE – 1,5

  3. СИСТЕМНЫЕ ВЕТРОУСТАНОВКИ фирмы General Electric

  4. ВЕТРОПАРК yна базе GE-1,5

  5. ВЕТРОСТАНЦИЯ Clipper Liberty 2,5

  6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЭС Clipper Liberty 2,5 • Выходная мощность 2500 кВт Частота вращения ветроколеса 9,6…15,5 об/минРасчетная скорость ветра, м/с 14 13,5 13 12,5Диаметр ротора, м 89 93 96 100Ометаемая поверхность, м2 6221 6793 7238 7854Длина лопастей, м 43,245,246,748,7Скорость ветра трогания ветроколеса, м/с4 за 10 минСкорость ветра торможения ветроколеса, м/с25 за 10 минСистема регулирования лопастей3 сервопривода постоянного тока, с питанием от аккумуляторов.ГенераторТип генератораМагнитоэлектрический, синхронныйНоминальная частота вращения генераторов, об/мин1133 • Выходная номинальная мощность генератора, кВт660Количество генераторов, шт 4Выходное напряжение постоянного тока, В1320КонтроллерТип4Х,источник напряжения, IGBT транзисторы, 6 пульсный, инверторыВыходное напряжение переменное, В 690±10% Частота, Гц 50±3%

  7. Нагрузочная способностьПровал напряжения -90% от номинального, в течение 3 сНебаланс напряжения ±5% от номинального, при включении ±10%МультипликаторПланетарный с выходом на 4 валаТормозная система Дисковая, 4 активных гидравлических калодкиСтояночный тормозная системаСдвоенный дисковый с активным гидравлическим приводомБашня 4-х секционная коническая Высота оси вращения, м 80 м - стандартнаяОбслуживание Лифт грузоподьемностью 2тОдин раз в 700 часов, каждые 6 месяцев.

  8. Энергоблок CL – 2,5

  9. Монтаж GE-2,5

  10. Ветродизельная станция NorthWindNW-100

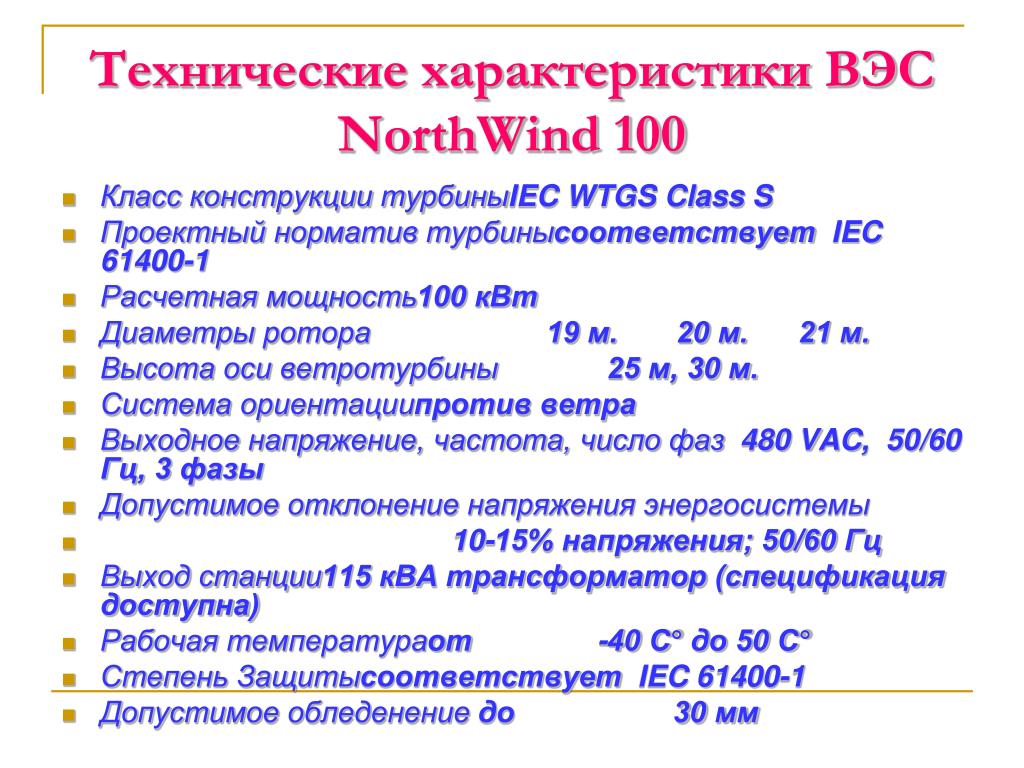

  11. Технические характеристики ВЭС NorthWind 100 • Класс конструкции турбиныIEC WTGS Class S • Проектный норматив турбинысоответствует IEC 61400-1 • Расчетная мощность100 кВт • Диаметры ротора 19 м. 20 м. 21 м. • Высота оси ветротурбины 25 м, 30 м. • Система ориентациипротив ветра • Выходное напряжение, частота, число фаз 480 VAC, 50/60 Гц, 3 фазы • Допустимое отклонение напряжения энергосистемы • 10-15% напряжения; 50/60 Гц • Выход станции115 кВА трансформатор (спецификация доступна) • Рабочая температураот -40 С° до 50 С° • Степень Защитысоответствует IEC 61400-1 • Допустимое обледенение до 30 мм

  12. КОНСТРУКЦИЯ NW-100

  13. Ветродизельная станция NorthWind - 100

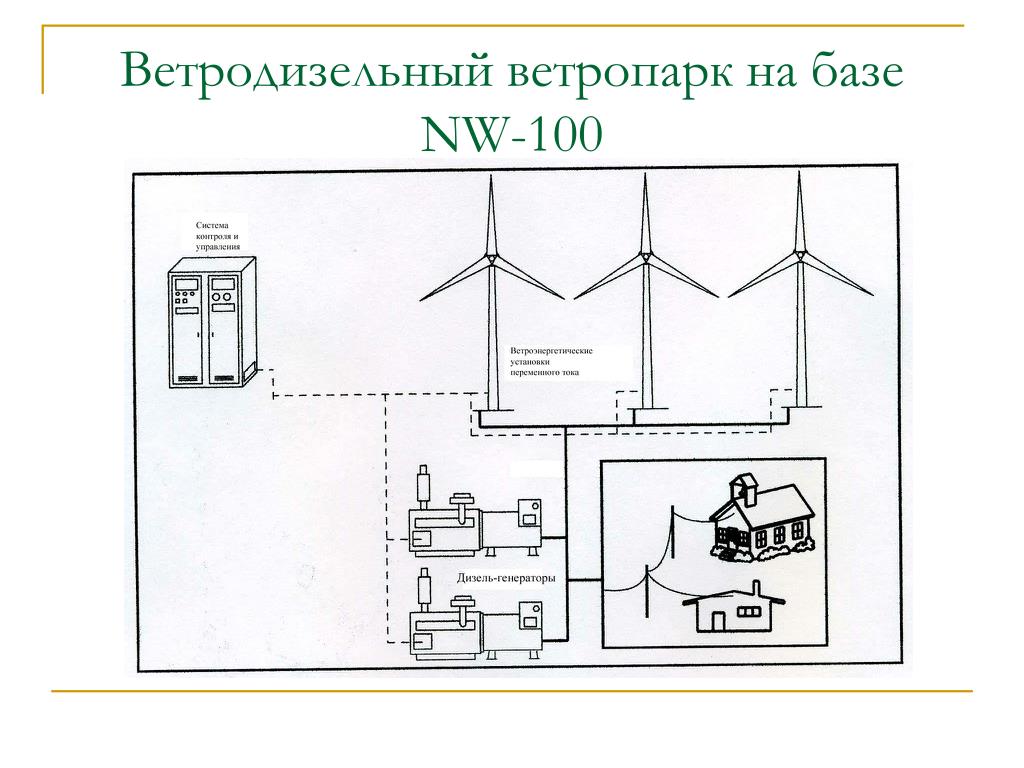

  14. Ветродизельный ветропарк на базе NW-100

  15. Аляска. Ветростанции NW-100

  16. Благодарю за внимание! E-mail: windec@mail.ru sgribcov@glesllc.com
