14 多层厂房设计. 黄石理工学院土木建筑工程学院 刘明虹. 课时安排. 学习目标. 1. 2. 第十四章. 学习方法. 学习进度. 3. 4. 学习目标. 1. 了解多层厂房的特点、适用范围及常用结构类型。 2. 了解并掌握多层厂房平面设计、剖面设计和立面造型设计的基础原理。 3. 了解几类有特殊要求厂房的设计基本特点。. 总课时 : 1 学时. 课时安排. 学习进度. 在学习 “ 民用建筑设计 ” 、 “ 民用建筑构造 ” 和 “ 工业建筑概论 ” 的基础上，进入 “ 多层厂房设计 ” 部分的学习。. 学习方法.
E N D
14 多层厂房设计 黄石理工学院土木建筑工程学院 刘明虹
课时安排 学习目标 1 2 第十四章 学习方法 学习进度 3 4
学习目标 1.了解多层厂房的特点、适用范围及常用结构类型。2. 了解并掌握多层厂房平面设计、剖面设计和立面造型设计的基础原理。3. 了解几类有特殊要求厂房的设计基本特点。

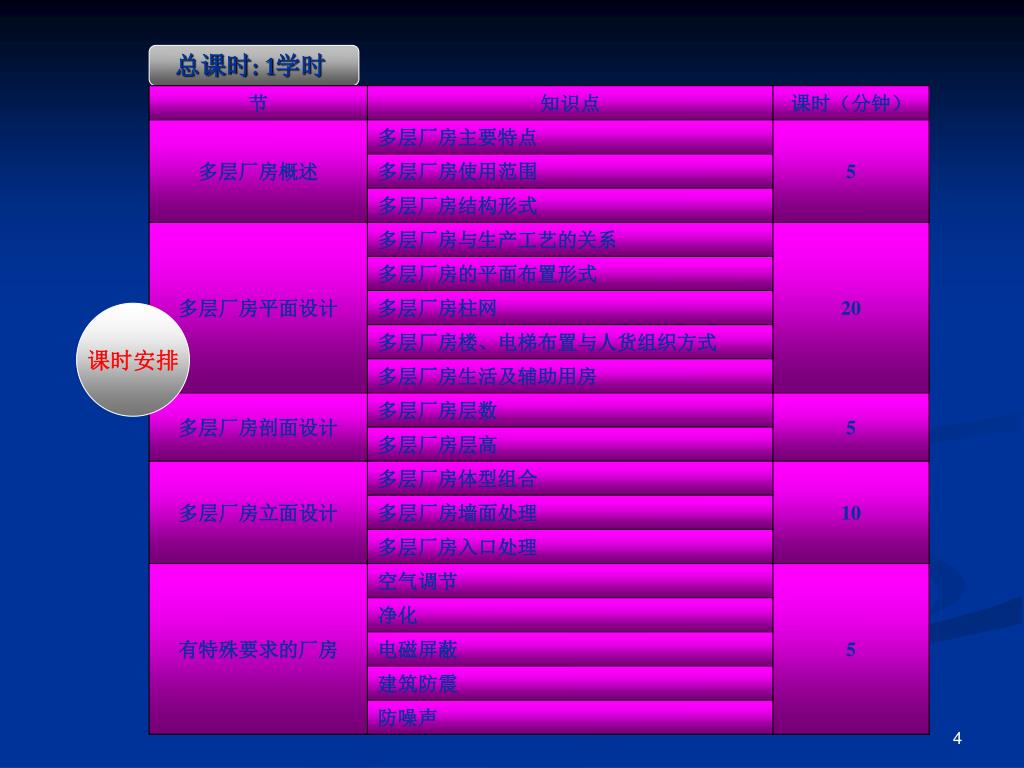

总课时: 1学时 课时安排
学习进度 在学习“民用建筑设计”、“民用建筑构造”和“工业建筑概论”的基础上，进入“多层厂房设计”部分的学习。 学习方法 就近参观、认知、了解各类多层厂房，建立初步的感性认识。 结合课程中的文字和图形，认真研习，在理解的基础上掌握所学内容。 将多层厂房同单层厂房进行比较，了解二者的异同，从而加深理解。

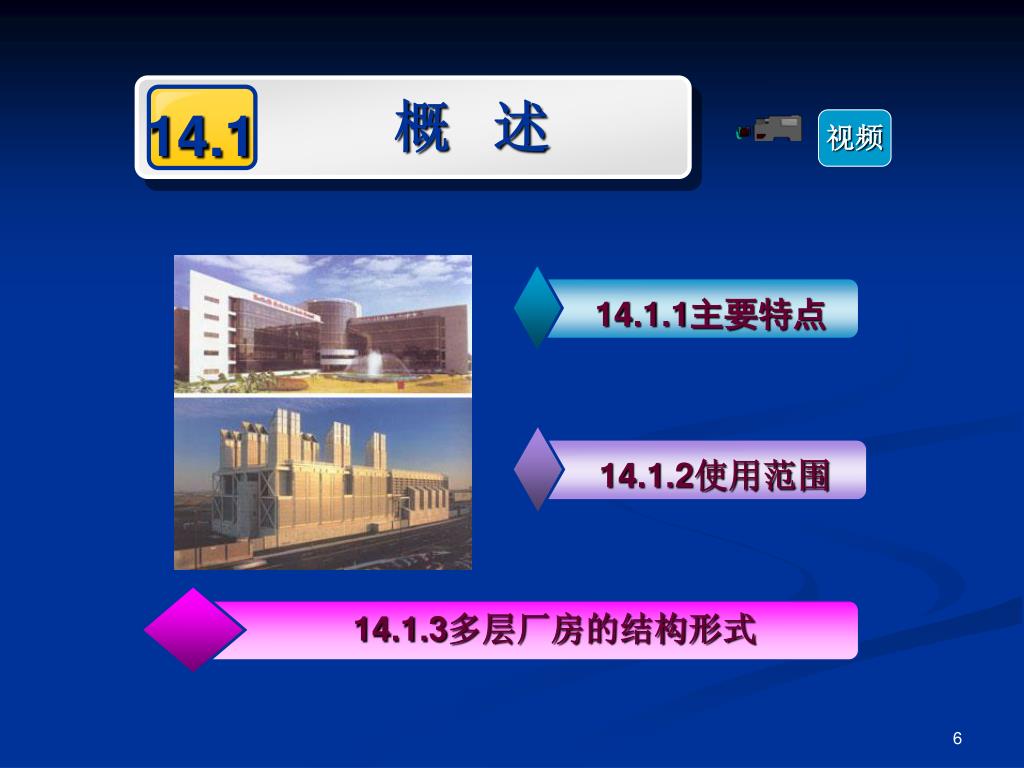

14.1 概 述 视频 14.1.1主要特点 14.1.2使用范围 14.1.3多层厂房的结构形式

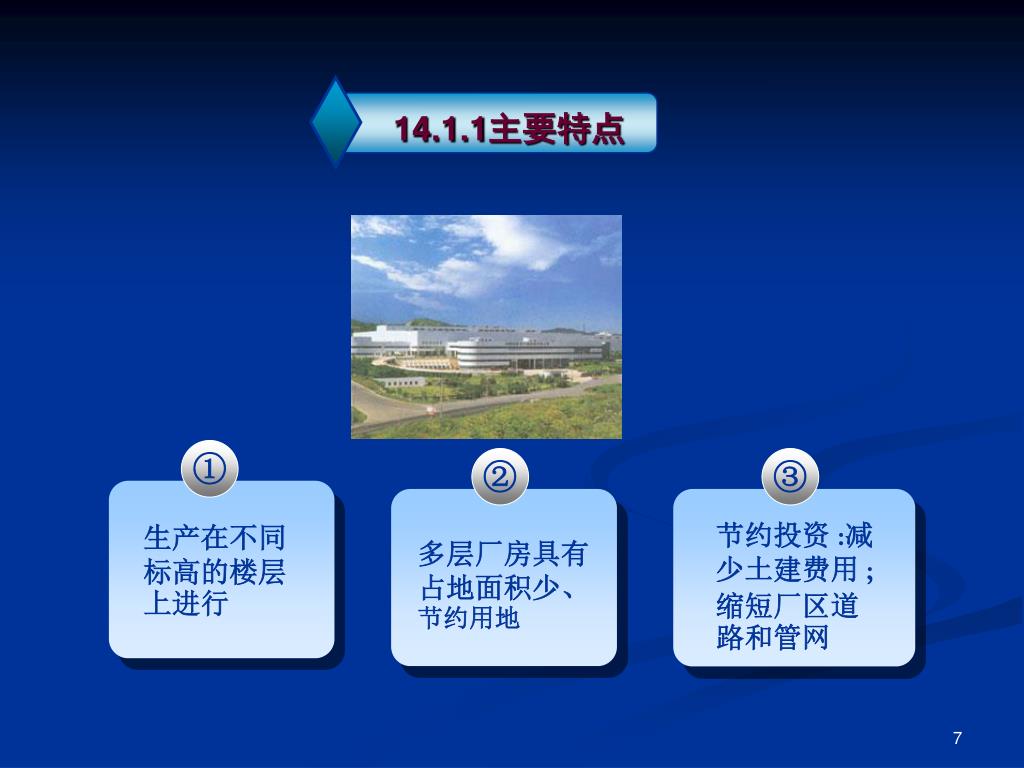

14.1.1主要特点 ① ② ③ 生产在不同标高的楼层上进行 节约投资 :减少土建费用 ;缩短厂区道路和管网 多层厂房具有占地面积少、节约用地

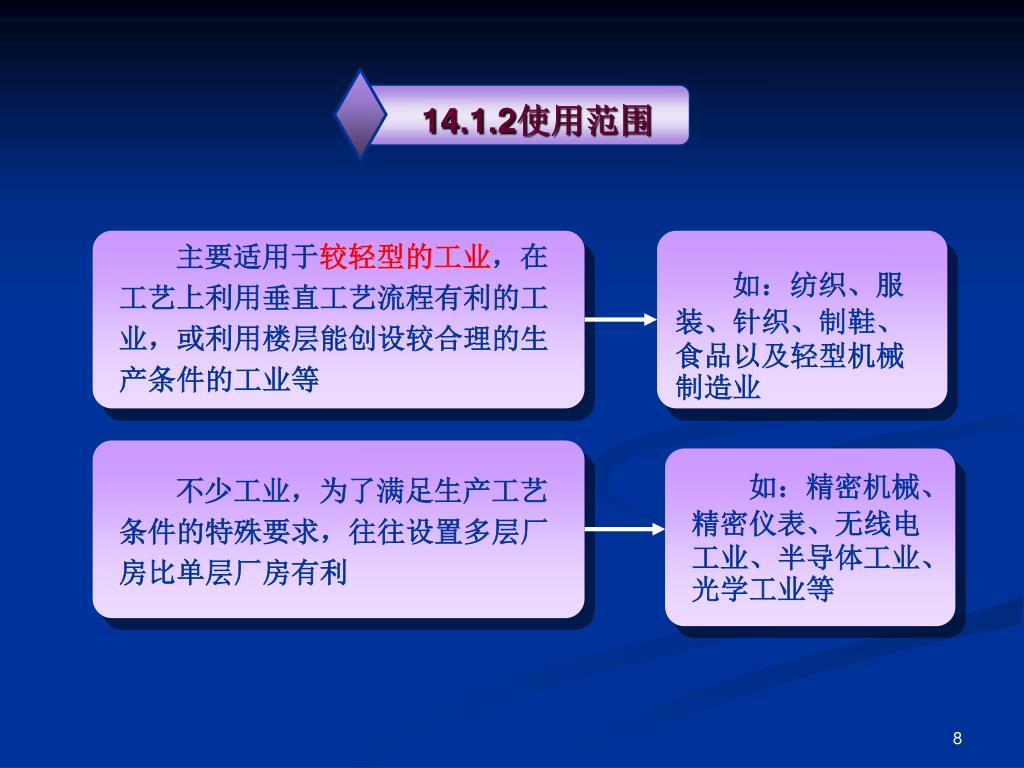

14.1.2使用范围 主要适用于较轻型的工业，在工艺上利用垂直工艺流程有利的工业，或利用楼层能创设较合理的生产条件的工业等 如：纺织、服装、针织、制鞋、食品以及轻型机械制造业 不少工业，为了满足生产工艺条件的特殊要求，往往设置多层厂房比单层厂房有利 如：精密机械、精密仪表、无线电工业、半导体工业、光学工业等

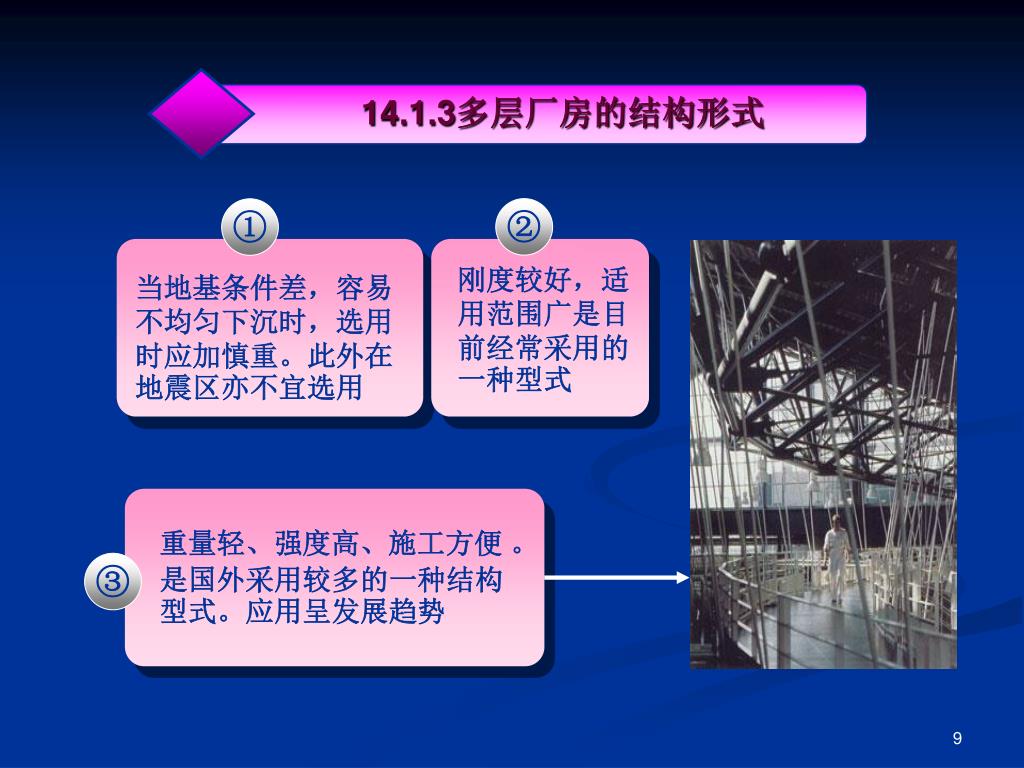

14.1.3多层厂房的结构形式 ② ① 刚度较好，适用范围广是目前经常采用的一种型式 当地基条件差，容易不均匀下沉时，选用时应加慎重。此外在地震区亦不宜选用 重量轻、强度高、施工方便 。是国外采用较多的一种结构型式。应用呈发展趋势 ③
14.2 多层厂房平面设计 14.2.1生产工艺流程和平面布置 14.2.2平面布置方式 14.2.3 柱网 14.2.4楼、电梯布置及人、货流组织方式 14.2.5生活及辅助用房布置

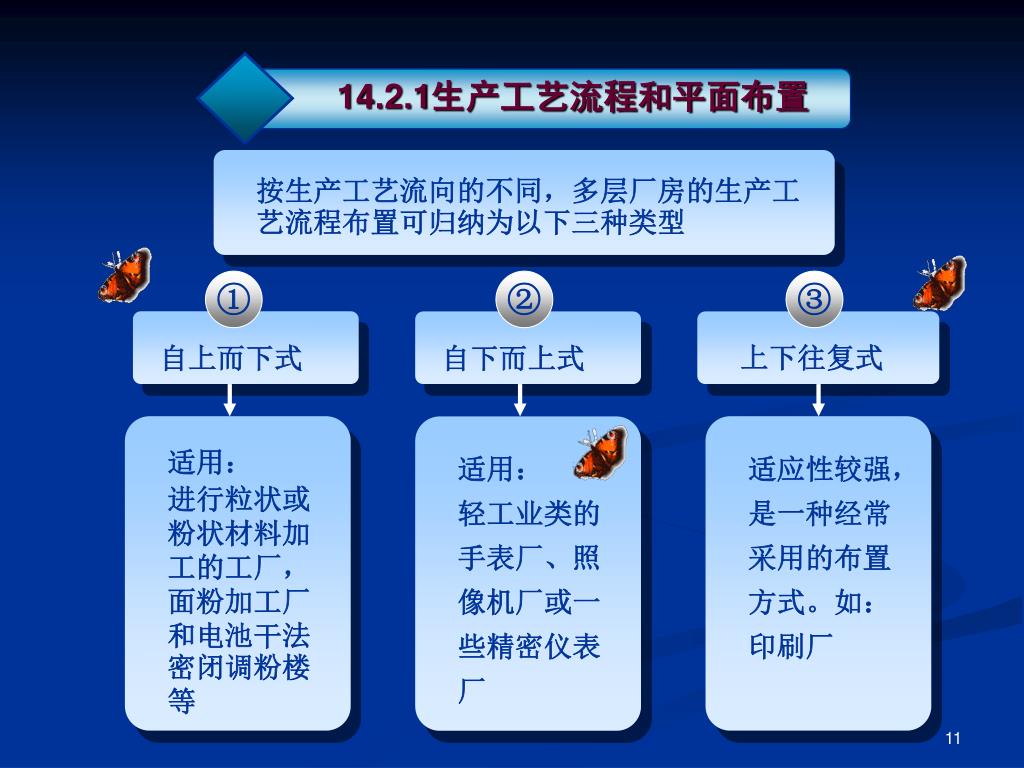

14.2.1生产工艺流程和平面布置 按生产工艺流向的不同，多层厂房的生产工艺流程布置可归纳为以下三种类型 ① ② ③ 自上而下式 自下而上式 上下往复式 适用： 进行粒状或粉状材料加工的工厂，面粉加工厂和电池干法密闭调粉楼 等 适用： 轻工业类的手表厂、照像机厂或一些精密仪表厂 适应性较强，是一种经常采用的布置方式。如：印刷厂

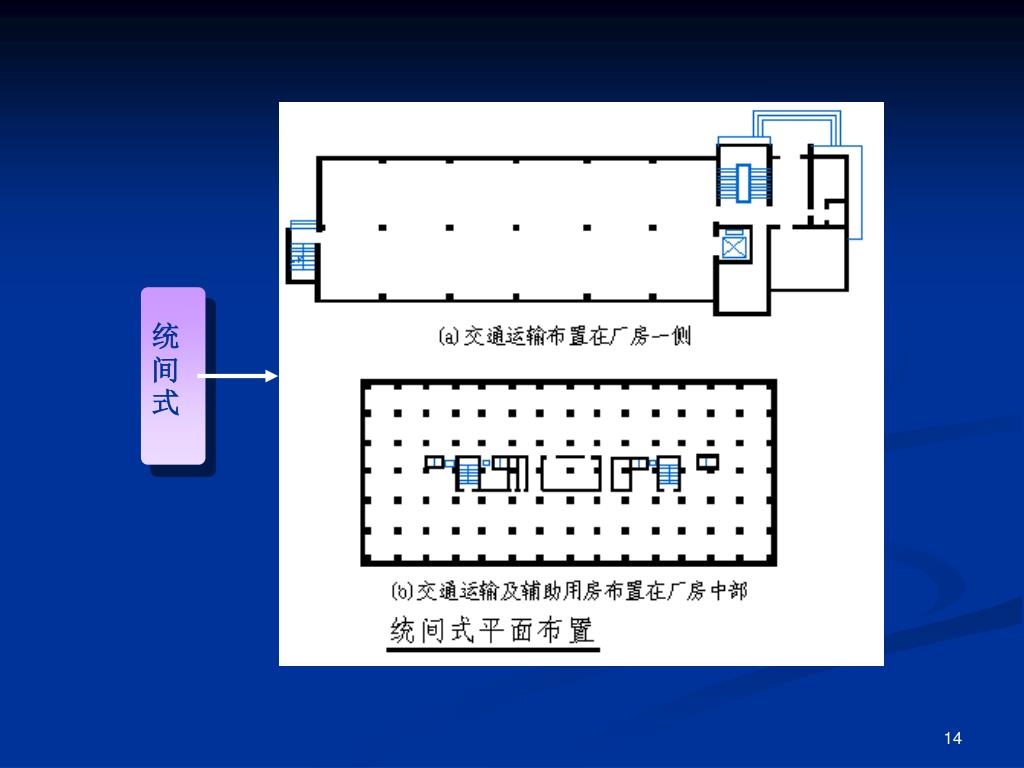

14.2.2平面布置方式 ④ ① ② ③ 内廊式 统间式 混合式 套间式 适用： 有特定工艺的要求或要求保证高精度生产正常进行（通过低精度房间进入高精度房间）的厂房 适用： 各工部或房间在生产上要求有密切联系，又要求生产过程中不互相干扰的厂房 适用： 工艺联系紧密，无干扰，不需分隔，工艺要求大面积或有通用性、灵活性的厂房 能更好地满足生产工艺的要求，并具有较大的灵活性。但施工复杂，对防震不利

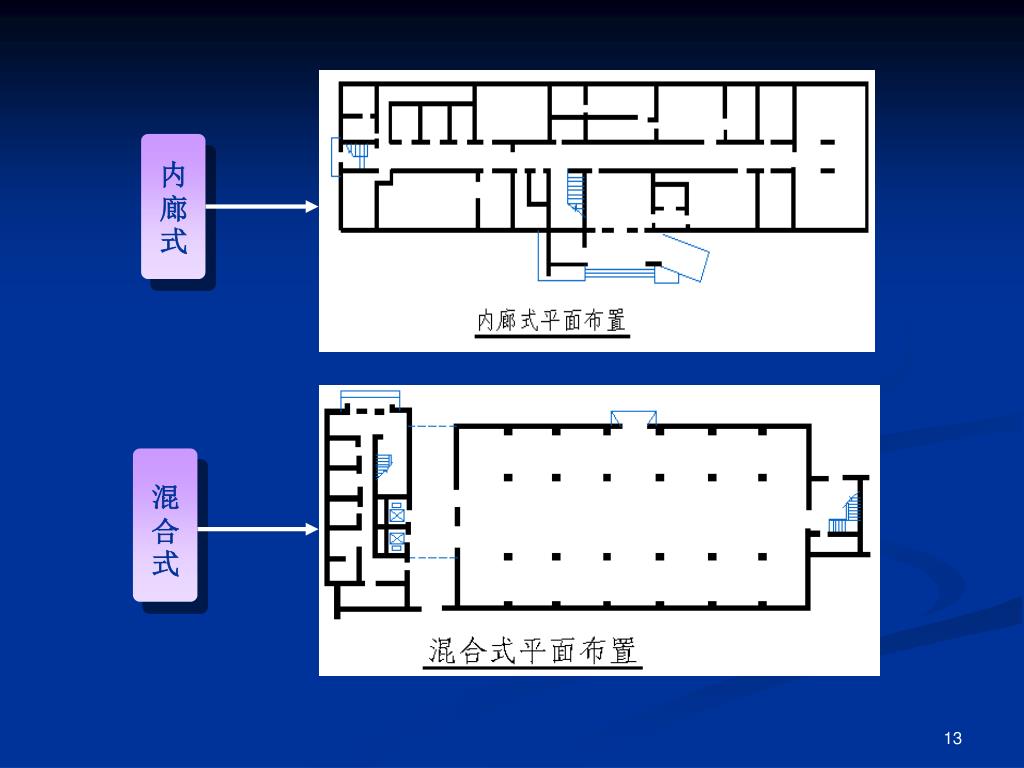

内廊式 混合式

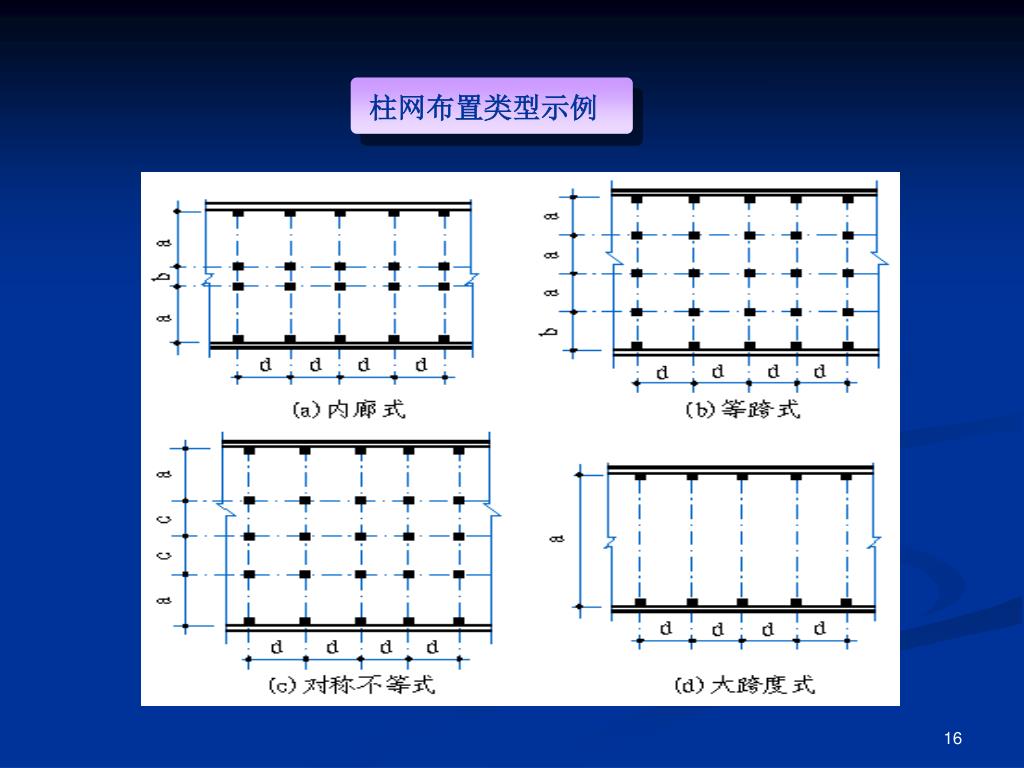

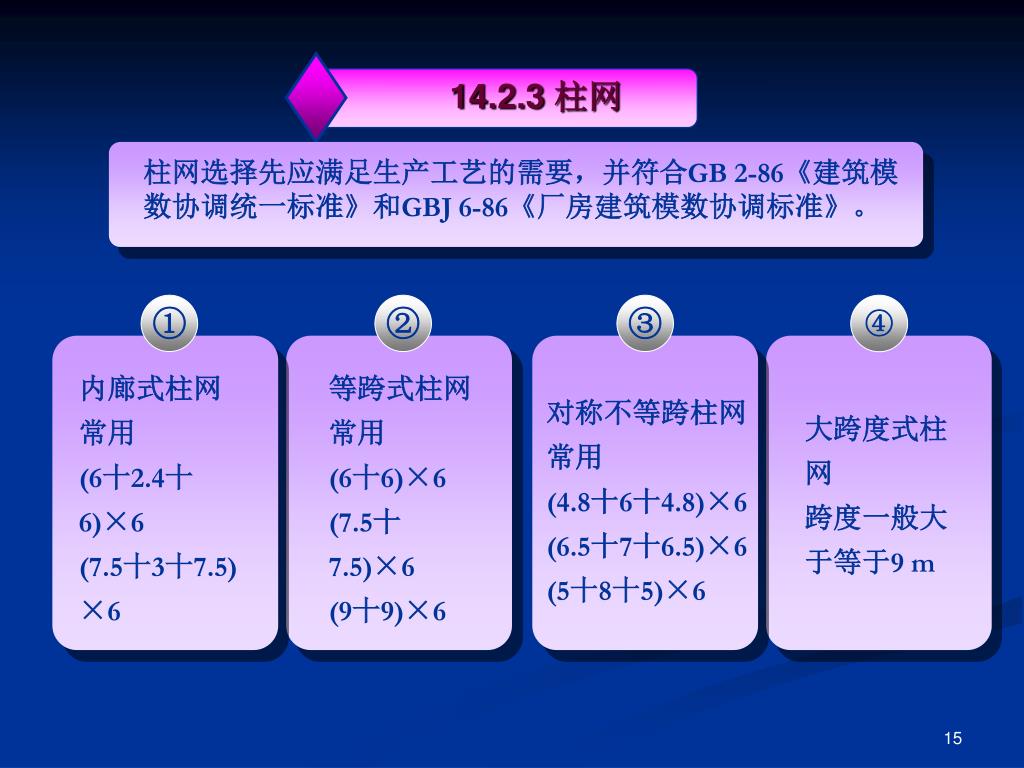

14.2.3 柱网 柱网选择先应满足生产工艺的需要，并符合GB 2-86《建筑模数协调统一标准》和GBJ 6-86《厂房建筑模数协调标准》。 ① ② ③ ④ 内廊式柱网 常用 (6十2.4十6)×6(7.5十3十7.5)×6 等跨式柱网常用(6十6)×6(7.5十7.5)×6(9十9)×6 对称不等跨柱网常用(4.8十6十4.8)×6 (6.5十7十6.5)×6 (5十8十5)×6 大跨度式柱网 跨度一般大于等于9 m

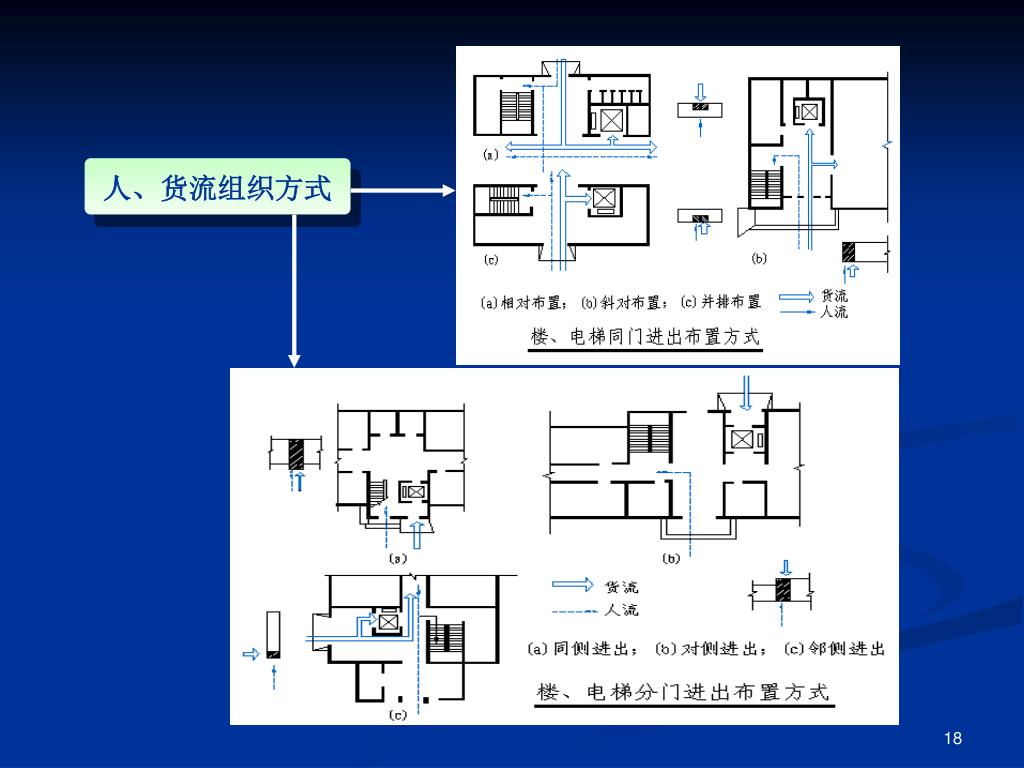

14.2.4楼、电梯布置及人、货流组织方式 楼、电梯布置

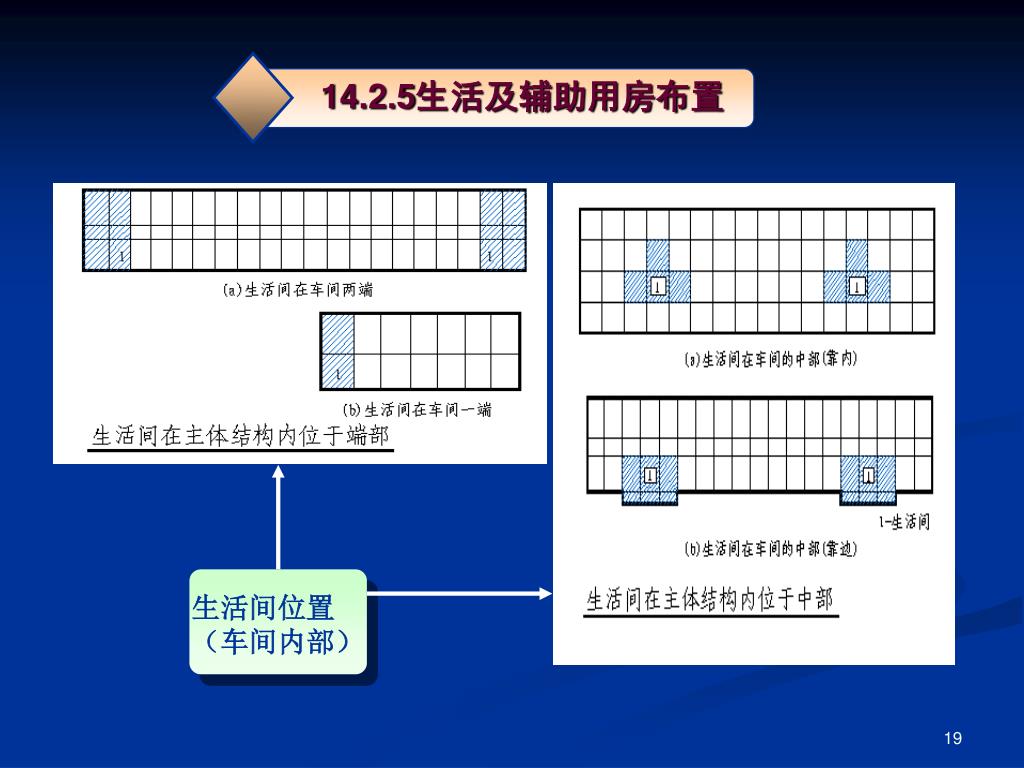

14.2.5生活及辅助用房布置 生活间位置 （车间内部）

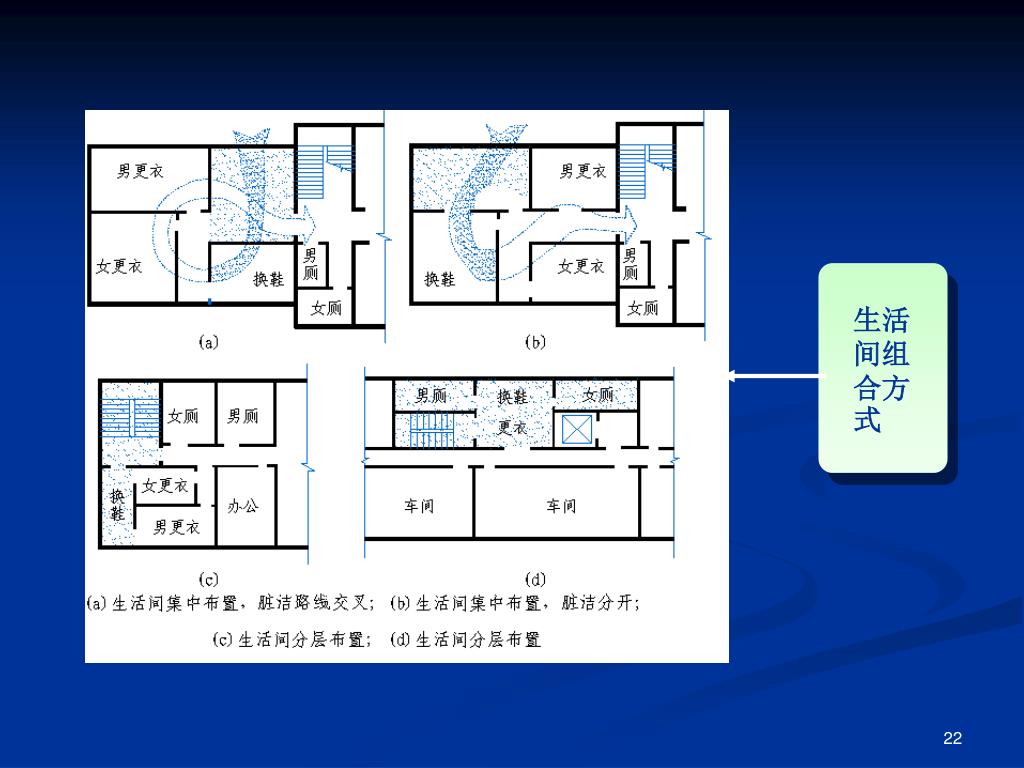

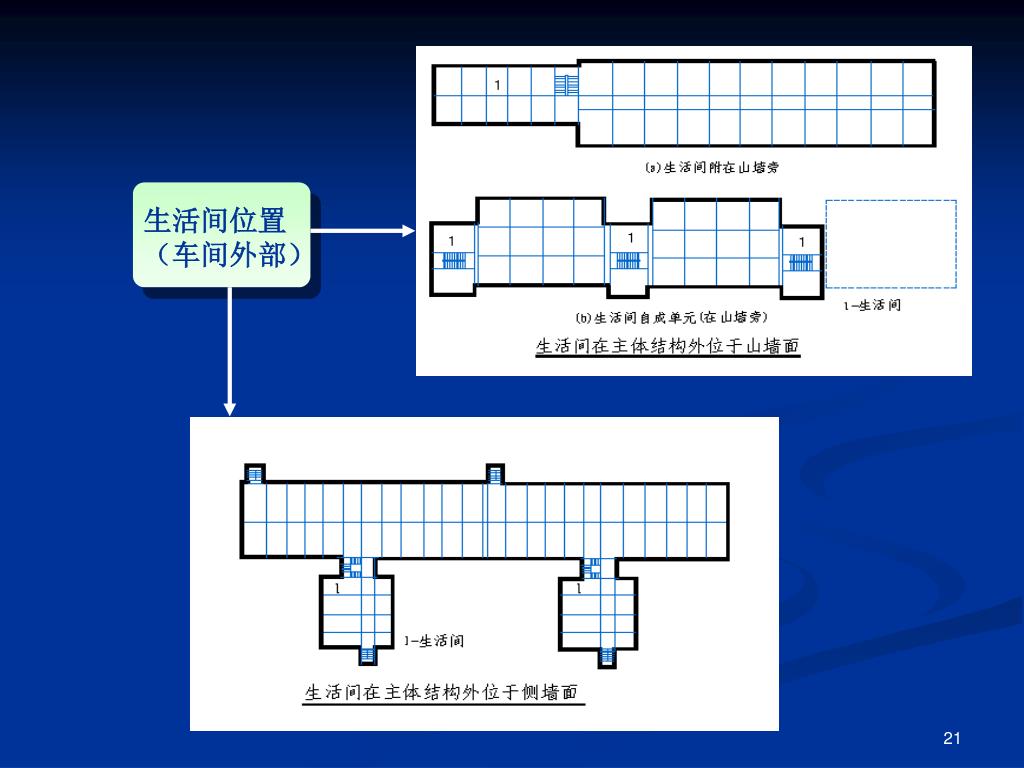

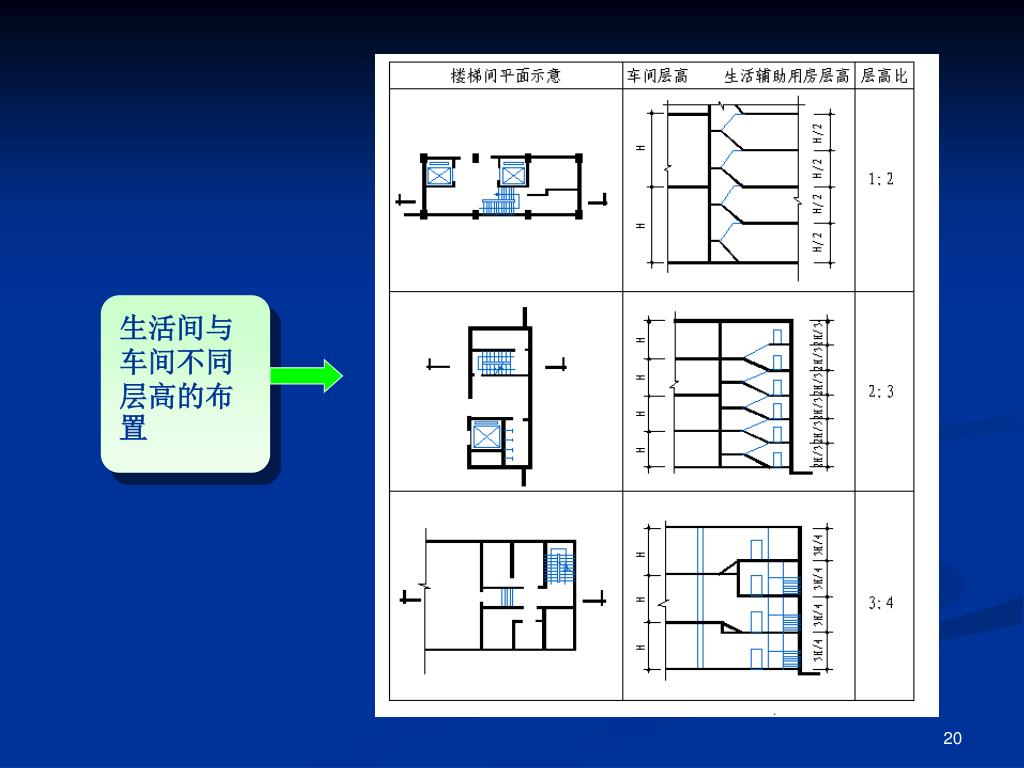

生活间位置 （车间外部）
14.3 多层厂房剖面设计 14.3.1 层数的确定 14.3.2层高的确定

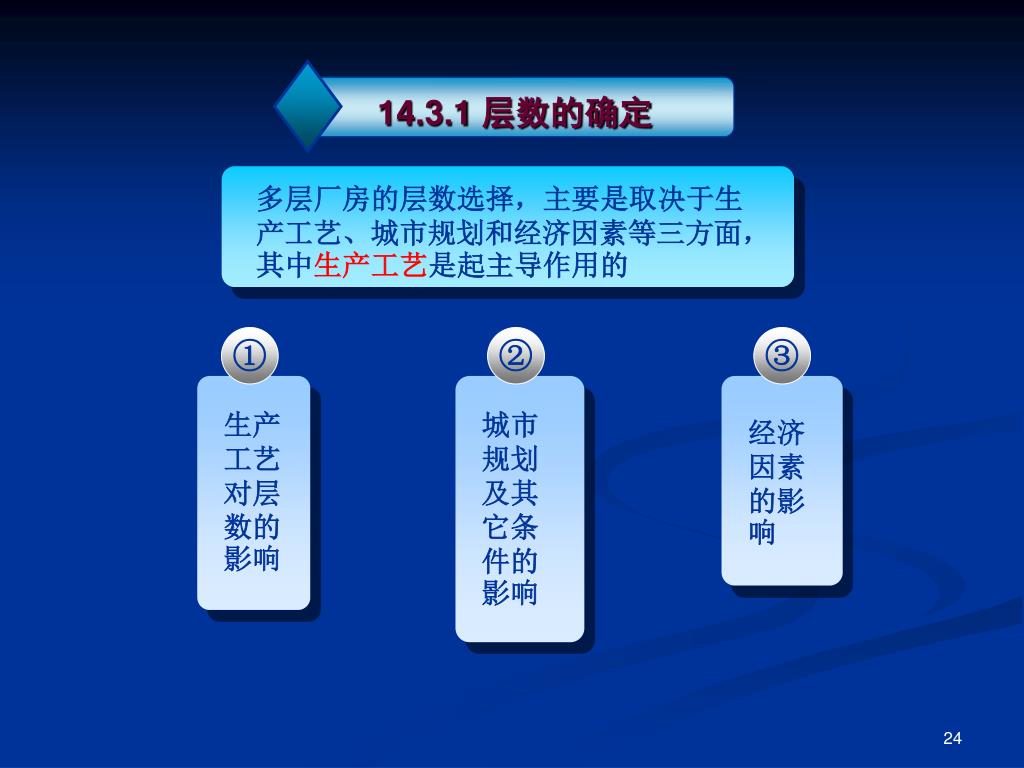

14.3.1 层数的确定 多层厂房的层数选择，主要是取决于生产工艺、城市规划和经济因素等三方面，其中生产工艺是起主导作用的 ① ② ③ 生产工艺对层数的影响 城市规划及其它条件的影响 经济因素的影响

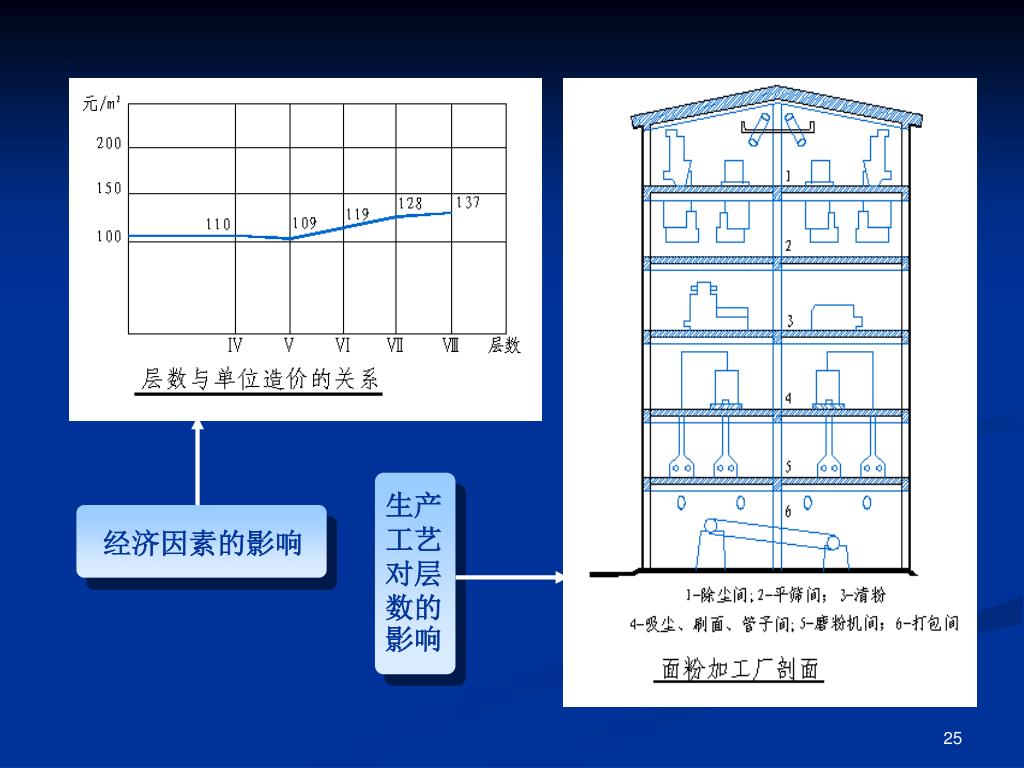

生产工艺对层数的影响 经济因素的影响

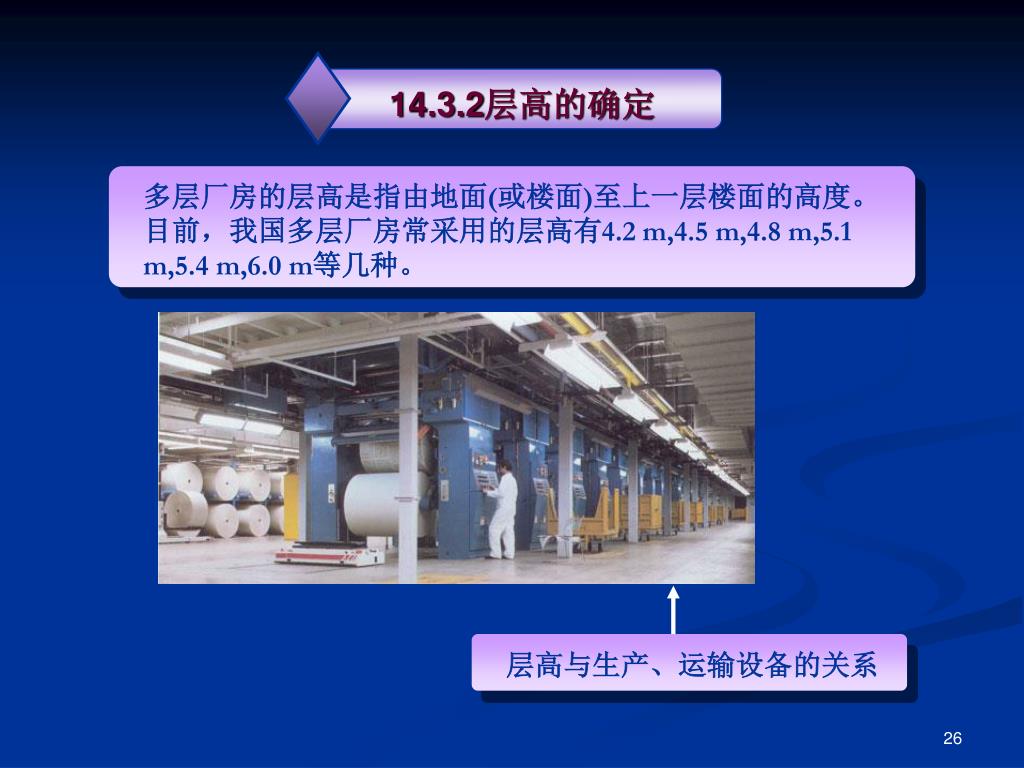

14.3.2层高的确定 多层厂房的层高是指由地面(或楼面)至上一层楼面的高度。目前，我国多层厂房常采用的层高有4.2 m,4.5 m,4.8 m,5.1 m,5.4 m,6.0 m等几种。 层高与生产、运输设备的关系

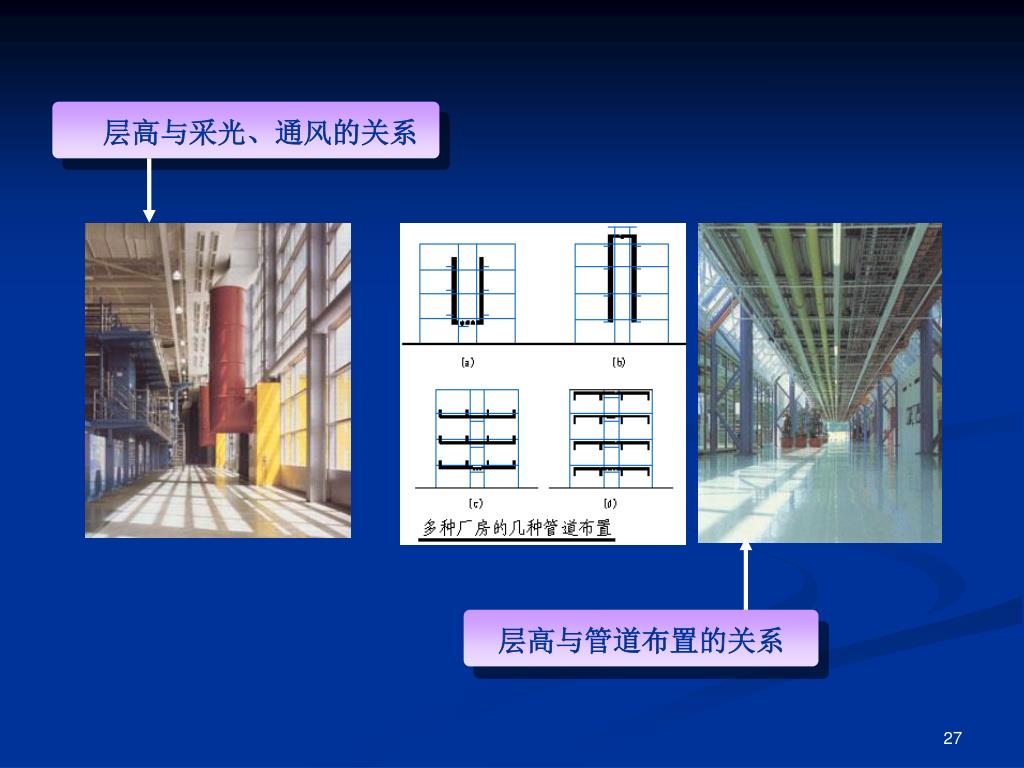

层高与采光、通风的关系 层高与管道布置的关系

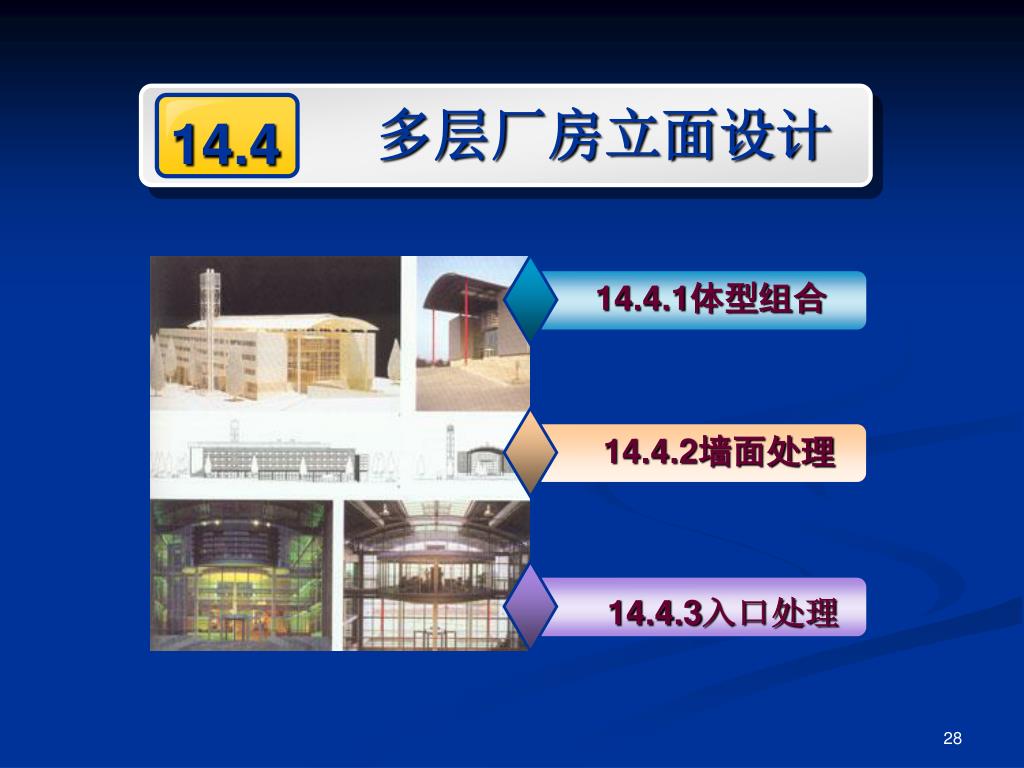

14.4 多层厂房立面设计 14.4.1体型组合 14.4.2墙面处理 14.4.3入口处理

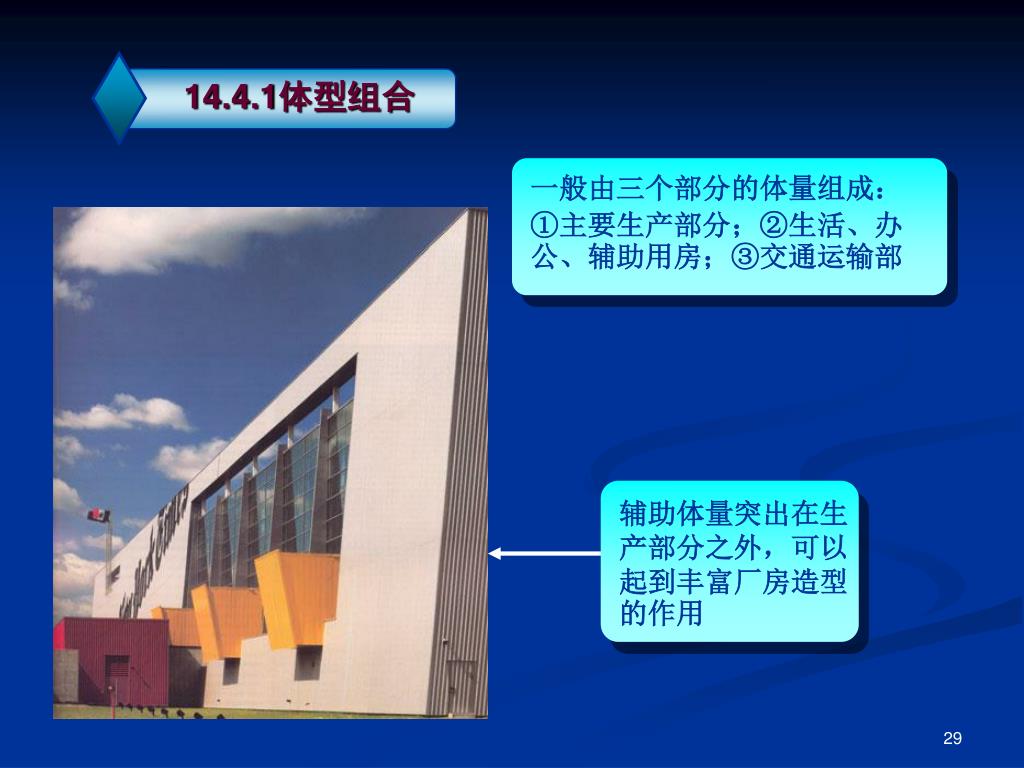

14.4.1体型组合 一般由三个部分的体量组成： ①主要生产部分；②生活、办公、辅助用房；③交通运输部 辅助体量突出在生产部分之外，可以起到丰富厂房造型的作用

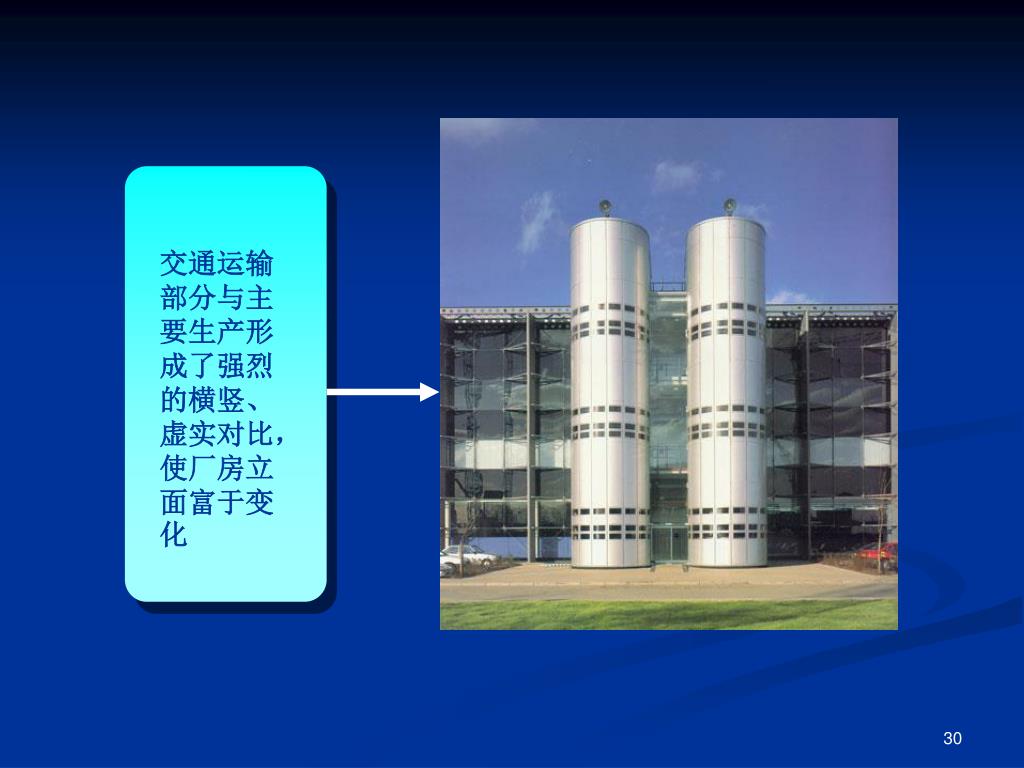

交通运输部分与主要生产形成了强烈的横竖、虚实对比，使厂房立面富于变化交通运输部分与主要生产形成了强烈的横竖、虚实对比，使厂房立面富于变化

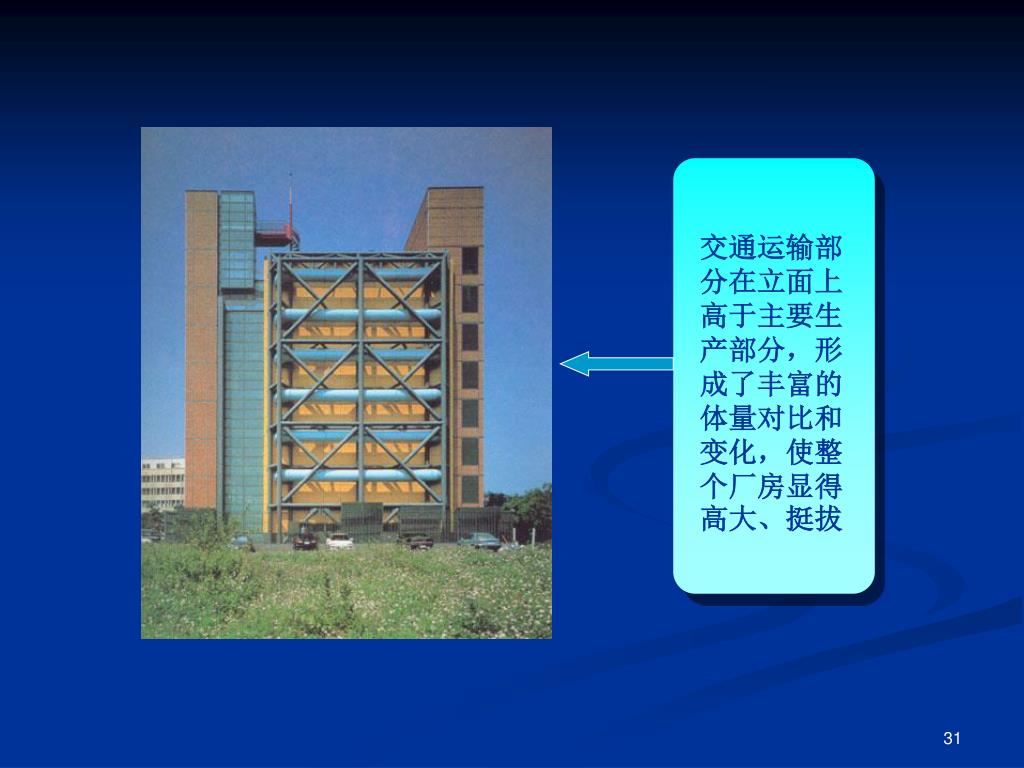

交通运输部分在立面上高于主要生产部分，形成了丰富的体量对比和变化，使整个厂房显得高大、挺拔交通运输部分在立面上高于主要生产部分，形成了丰富的体量对比和变化，使整个厂房显得高大、挺拔

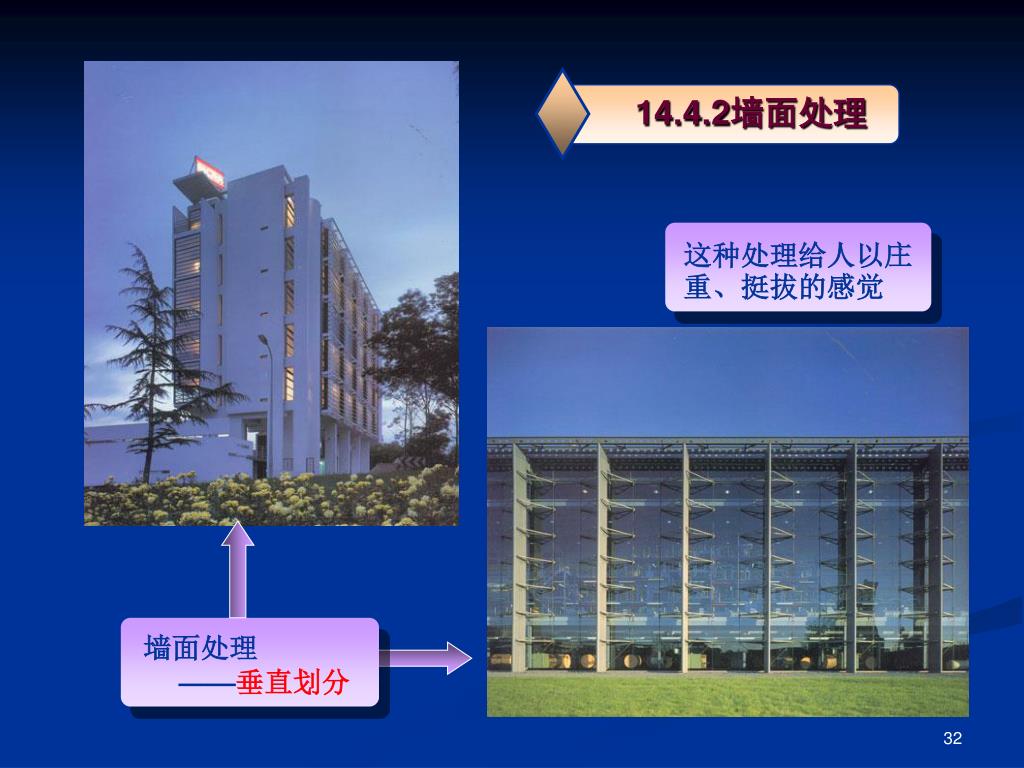

14.4.2墙面处理 这种处理给人以庄重、挺拔的感觉 墙面处理 ——垂直划分

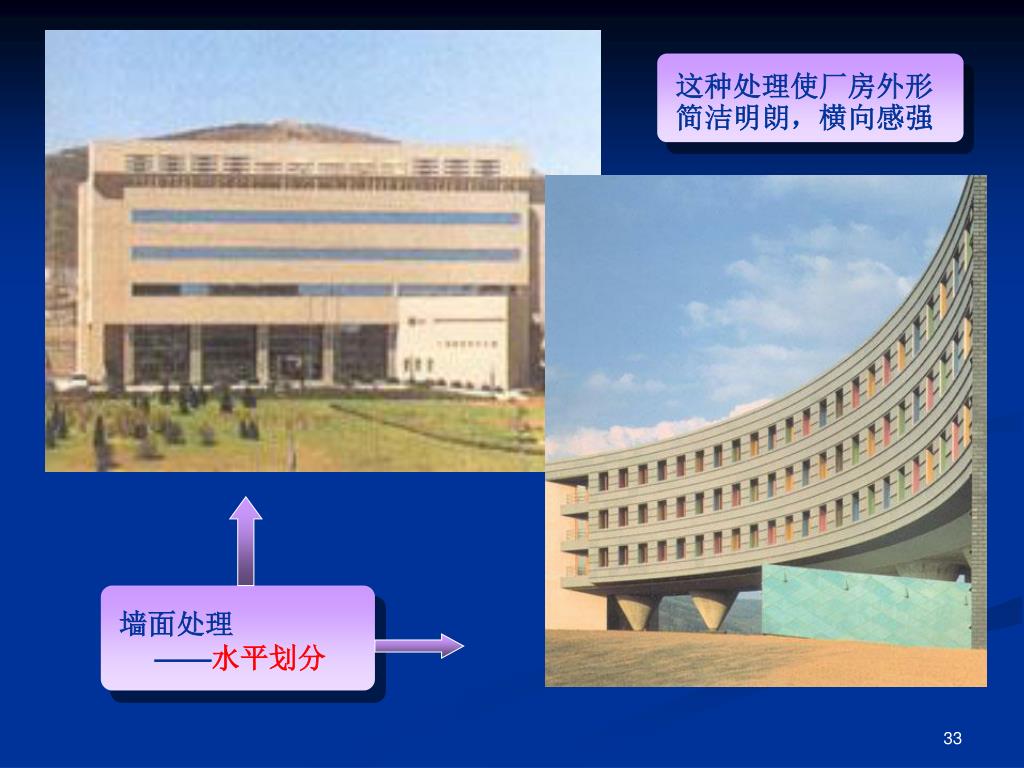

这种处理使厂房外形简洁明朗，横向感强 墙面处理 ——水平划分

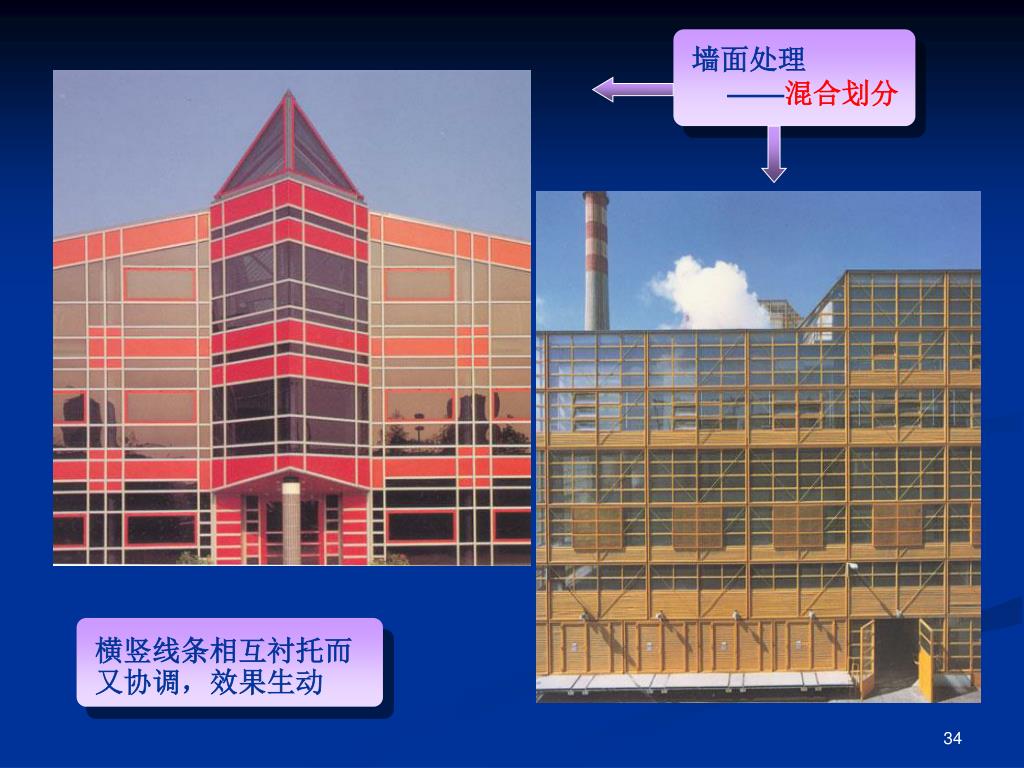

墙面处理 ——混合划分 横竖线条相互衬托而又协调，效果生动

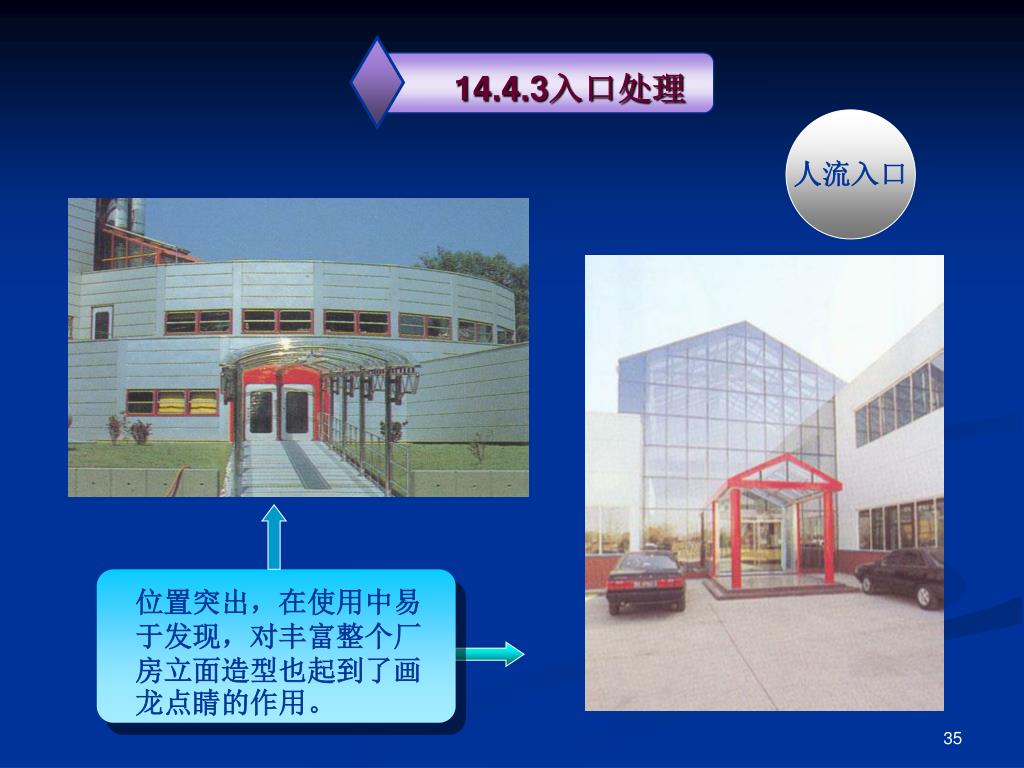

14.4.3入口处理 人流入口 位置突出，在使用中易于发现，对丰富整个厂房立面造型也起到了画龙点睛的作用。

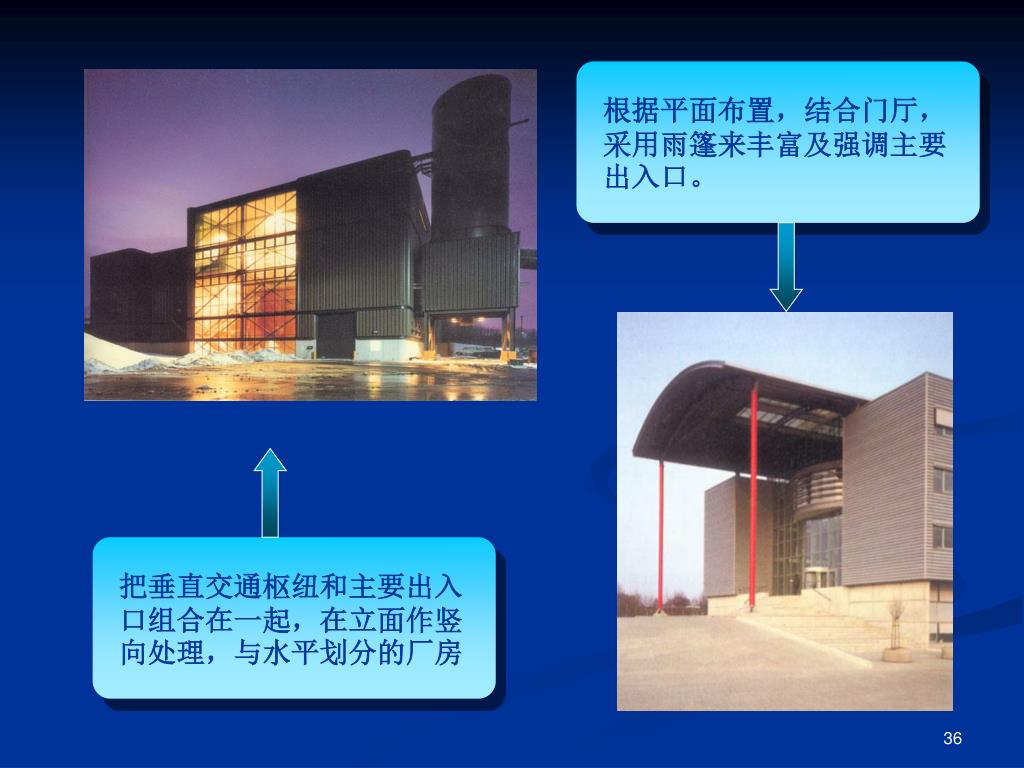

根据平面布置，结合门厅，采用雨篷来丰富及强调主要出入口。根据平面布置，结合门厅，采用雨篷来丰富及强调主要出入口。 把垂直交通枢纽和主要出入口组合在一起，在立面作竖向处理，与水平划分的厂房
14.5 有特殊要求的厂房 14.5.1 空气调节 14.5.2 净化 14.5.3电磁屏蔽 14.5.4建筑防振 14.5.5防噪声

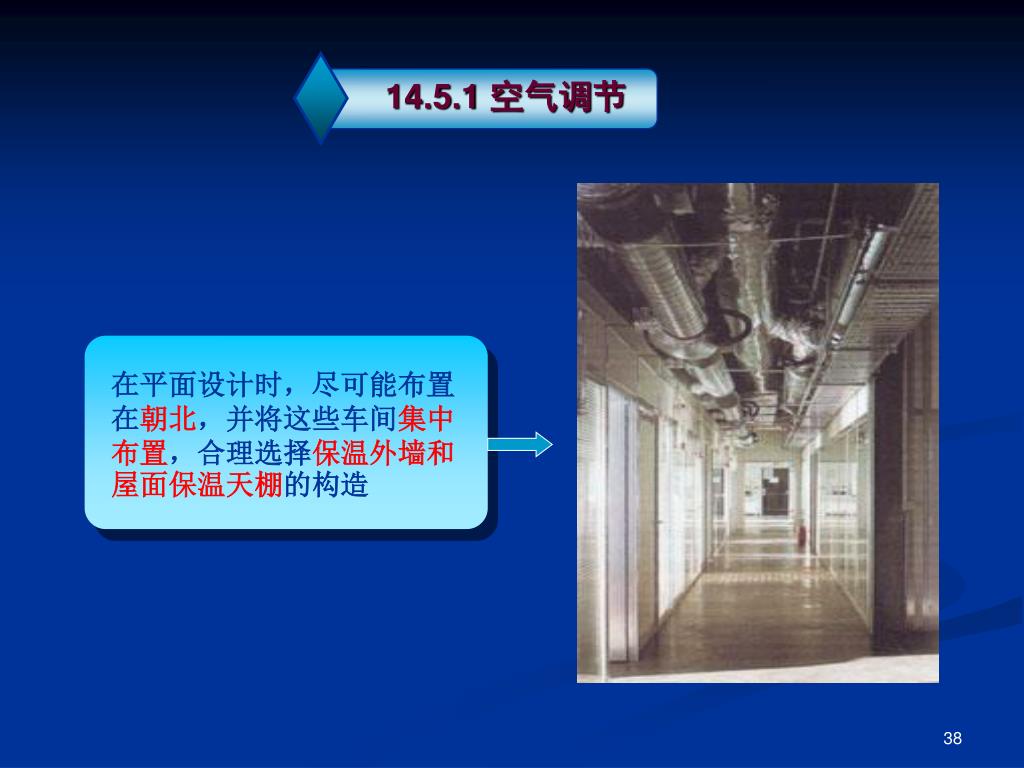

14.5.1 空气调节 在平面设计时，尽可能布置在朝北，并将这些车间集中布置，合理选择保温外墙和屋面保温天棚的构造

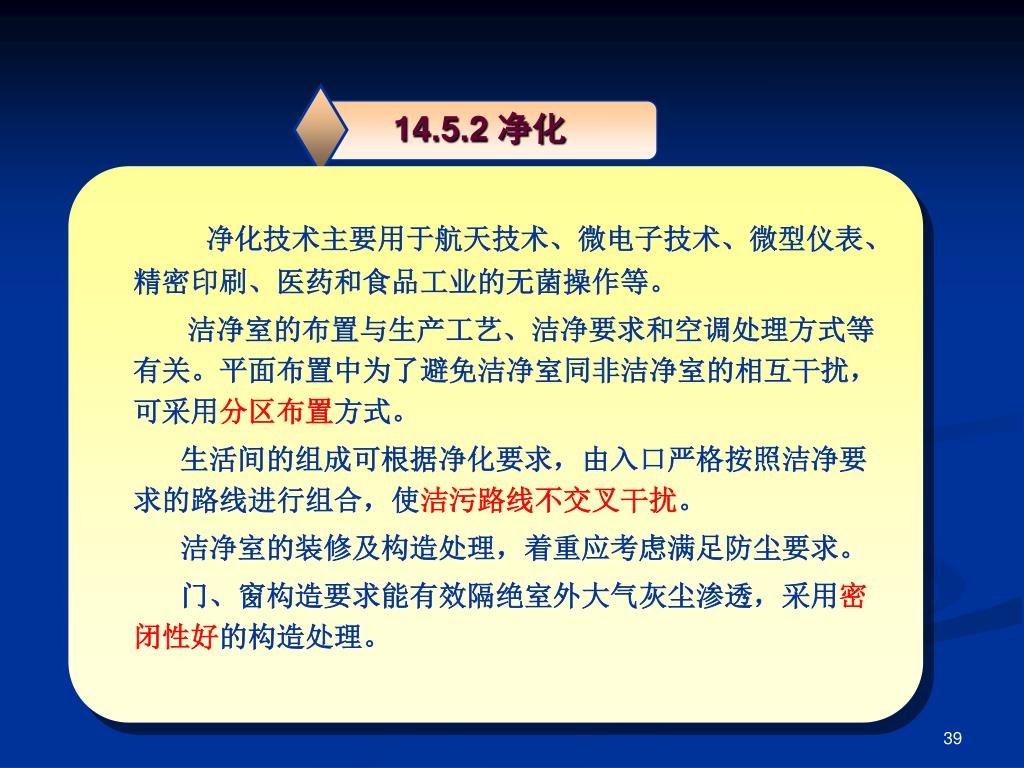

14.5.2 净化 净化技术主要用于航天技术、微电子技术、微型仪表、精密印刷、医药和食品工业的无菌操作等。 洁净室的布置与生产工艺、洁净要求和空调处理方式等有关。平面布置中为了避免洁净室同非洁净室的相互干扰，可采用分区布置方式。 生活间的组成可根据净化要求，由入口严格按照洁净要求的路线进行组合，使洁污路线不交叉干扰。 洁净室的装修及构造处理，着重应考虑满足防尘要求。 门、窗构造要求能有效隔绝室外大气灰尘渗透，采用密闭性好的构造处理。
14.5.3电磁屏蔽 屏蔽室的布置首先应考虑远离干扰源。在多层厂房中，屏蔽室尽量设在底层，在楼层中应注意要远离电梯间、通风机房和空压机房等。 屏蔽室-般不宜过大，这不仅为了节约土建费用，从屏蔽技术考虑，较易处理。 在构造处理上，要使屏蔽室的墙体、地面及天棚等六面形成一个封闭的无缝整体，防止电磁波的泄漏。
14.5.4建筑防振 在现代工业中一些精密机械、精密仪表、光学工业等产品，在生产过程中为了保证产品质量，都要求建筑物采取一定的防振措施。 厂房的防振措施基本上分作两类，一类是积极隔振，另一类为消积防振。 在建筑设计中，应尽可能将精密仪表和设备设于底层或地下室内，并要远离振源，构造上往往采取地面与防振设备基础脱开的处理。

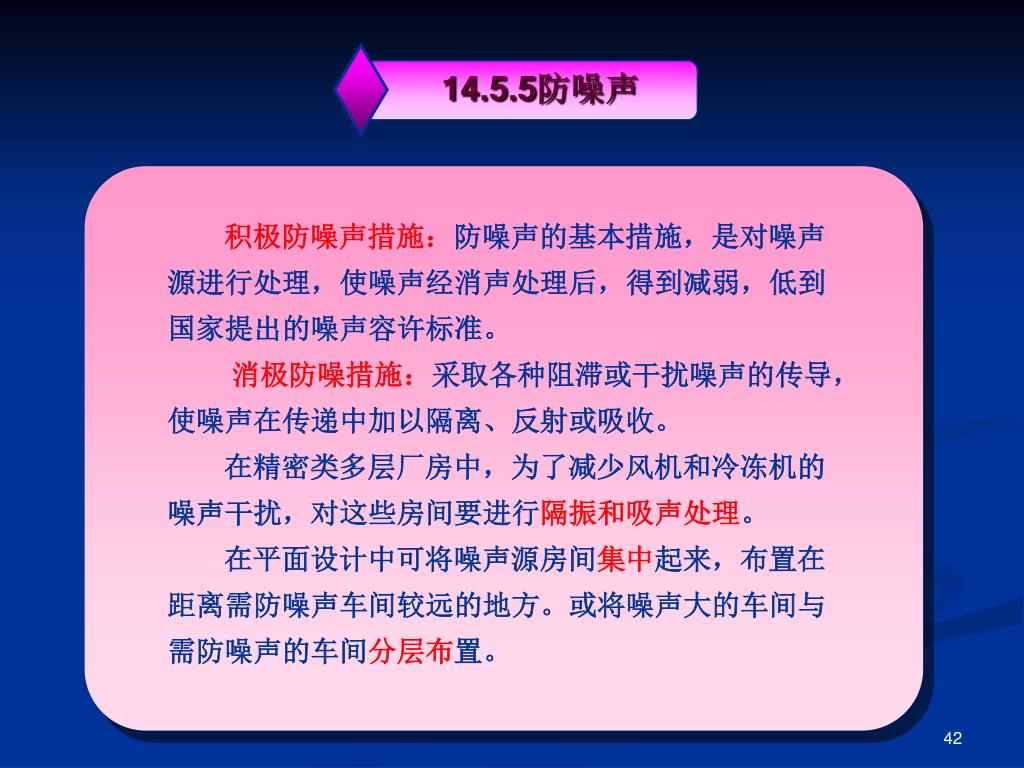

14.5.5防噪声 积极防噪声措施：防噪声的基本措施，是对噪声源进行处理，使噪声经消声处理后，得到减弱，低到国家提出的噪声容许标准。 消极防噪措施：采取各种阻滞或干扰噪声的传导，使噪声在传递中加以隔离、反射或吸收。 在精密类多层厂房中，为了减少风机和冷冻机的噪声干扰，对这些房间要进行隔振和吸声处理。 在平面设计中可将噪声源房间集中起来，布置在距离需防噪声车间较远的地方。或将噪声大的车间与需防噪声的车间分层布置。

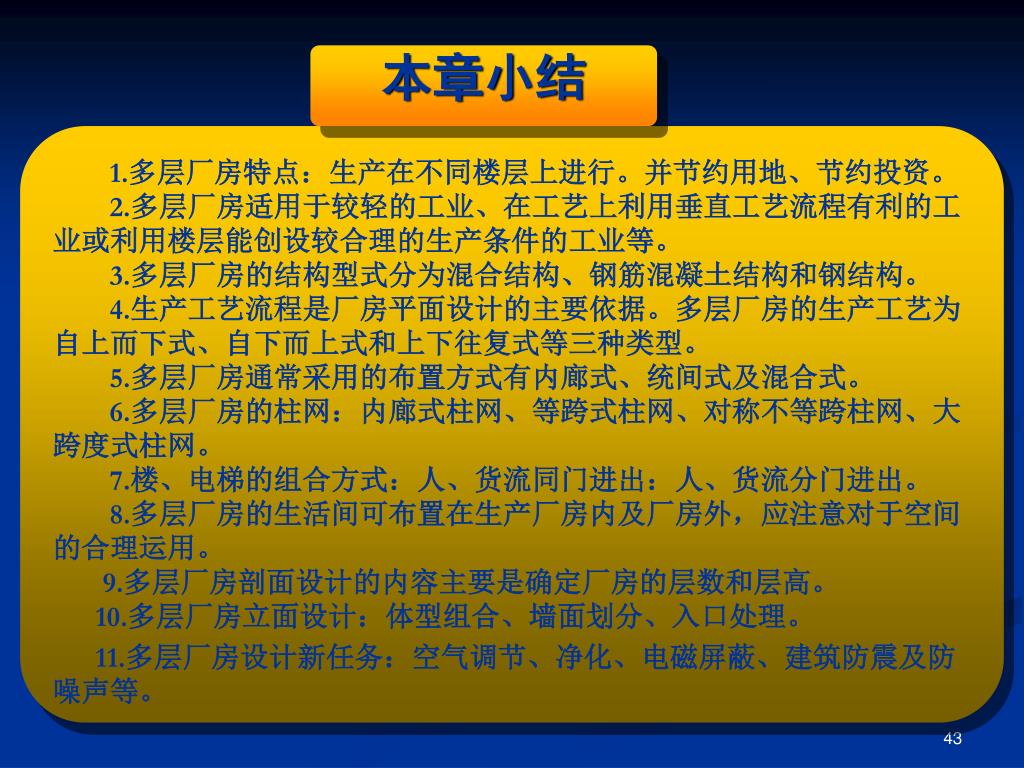

本章小结 1.多层厂房特点：生产在不同楼层上进行。并节约用地、节约投资。2.多层厂房适用于较轻的工业、在工艺上利用垂直工艺流程有利的工业或利用楼层能创设较合理的生产条件的工业等。3.多层厂房的结构型式分为混合结构、钢筋混凝土结构和钢结构。4.生产工艺流程是厂房平面设计的主要依据。多层厂房的生产工艺为自上而下式、自下而上式和上下往复式等三种类型。5.多层厂房通常采用的布置方式有内廊式、统间式及混合式。 6.多层厂房的柱网：内廊式柱网、等跨式柱网、对称不等跨柱网、大跨度式柱网。7.楼、电梯的组合方式：人、货流同门进出：人、货流分门进出。8.多层厂房的生活间可布置在生产厂房内及厂房外，应注意对于空间的合理运用。9.多层厂房剖面设计的内容主要是确定厂房的层数和层高。10.多层厂房立面设计：体型组合、墙面划分、入口处理。 11.多层厂房设计新任务：空气调节、净化、电磁屏蔽、建筑防震及防噪声等。
