日本道路橋示方書有關落橋防止構造之規定：

一)落橋防止構造原則上如下所示之構造。 1、連結上部構造與下部構造的一種構造。 2、在上部構造及下部構造設置突起的構造。 3、二跨上部構造互相連結的構造。 二)落橋防止構造的耐力不可低於以下公式所算出之設計地震力。此處的 落橋防止構造的耐力可從增額係數1.5的容許應力度算出。 HF=1.5 ‧ Rd 這裡的 HF： 落橋防止構造的設計地震力 ( KN(tf)) Rd： 靜重反力 ( KN(tf))。 但是，使用二跨梁相互連結的構造時，規定採用較大的一方之靜重反力。

foy
Download Presentation

日本道路橋示方書有關落橋防止構造之規定：

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

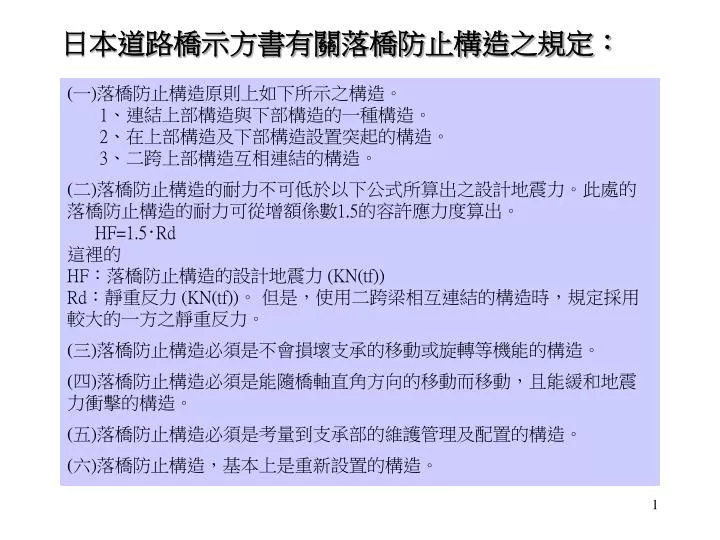

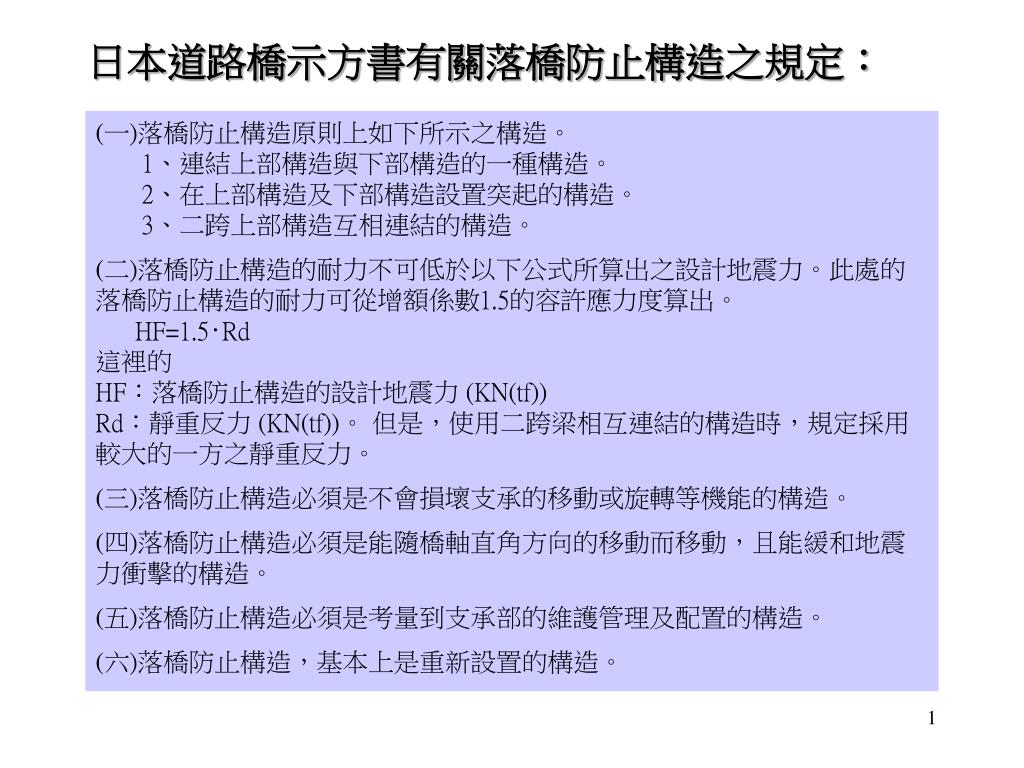

  1. 一)落橋防止構造原則上如下所示之構造。 1、連結上部構造與下部構造的一種構造。 2、在上部構造及下部構造設置突起的構造。 3、二跨上部構造互相連結的構造。 • 二)落橋防止構造的耐力不可低於以下公式所算出之設計地震力。此處的 落橋防止構造的耐力可從增額係數1.5的容許應力度算出。 • HF=1.5‧Rd • 這裡的 • HF：落橋防止構造的設計地震力 (KN(tf)) • Rd：靜重反力 (KN(tf))。 但是，使用二跨梁相互連結的構造時，規定採用較大的一方之靜重反力。 • 三)落橋防止構造必須是不會損壞支承的移動或旋轉等機能的構造。 • 四)落橋防止構造必須是能隨橋軸直角方向的移動而移動，且能緩和地震力衝擊的構造。 • 五)落橋防止構造必須是考量到支承部的維護管理及配置的構造。 • 六)落橋防止構造，基本上是重新設置的構造。 日本道路橋示方書有關落橋防止構造之規定：

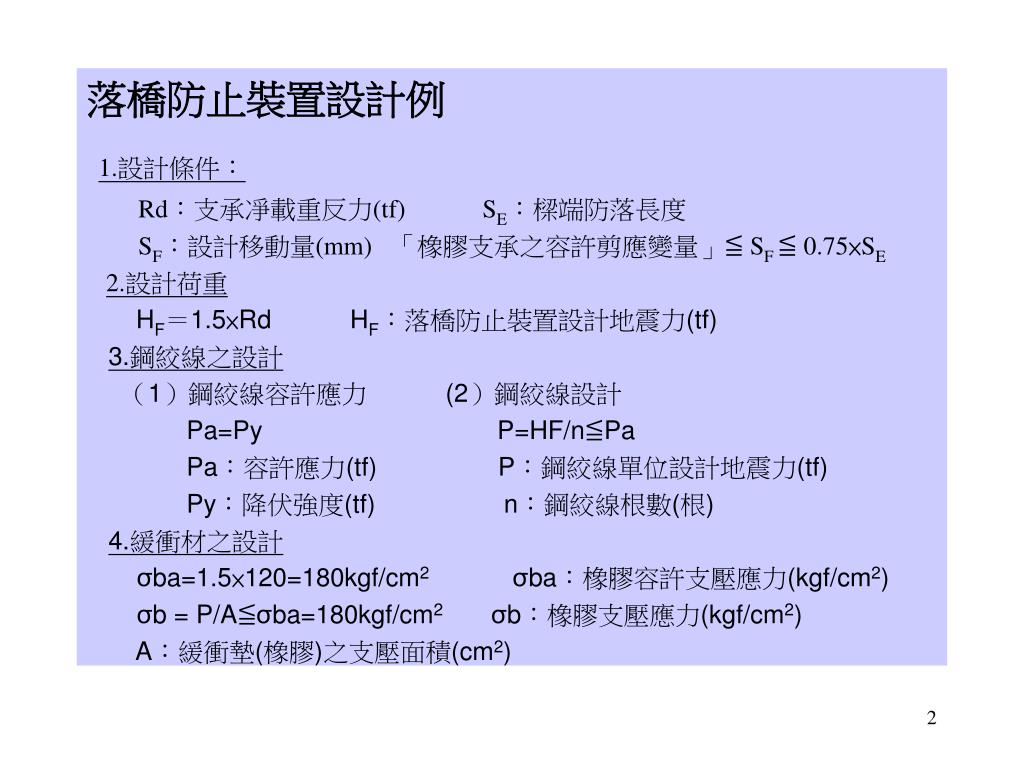

  2. 落橋防止裝置設計例 1.設計條件： Rd：支承凈載重反力(tf) SE：樑端防落長度 SF：設計移動量(mm) 「橡膠支承之容許剪應變量」≦ SF ≦ 0.75×SE 2.設計荷重 HF＝1.5×Rd HF：落橋防止裝置設計地震力(tf) 3.鋼絞線之設計 （1）鋼絞線容許應力 (2）鋼絞線設計 Pa=Py P=HF/n≦Pa Pa：容許應力(tf) P：鋼絞線單位設計地震力(tf) Py：降伏強度(tf) n：鋼絞線根數(根) 4.緩衝材之設計 σba=1.5×120=180kgf/cm2 σba：橡膠容許支壓應力(kgf/cm2) σb = P/A≦σba=180kgf/cm2 σb：橡膠支壓應力(kgf/cm2) A：緩衝墊(橡膠)之支壓面積(cm2)

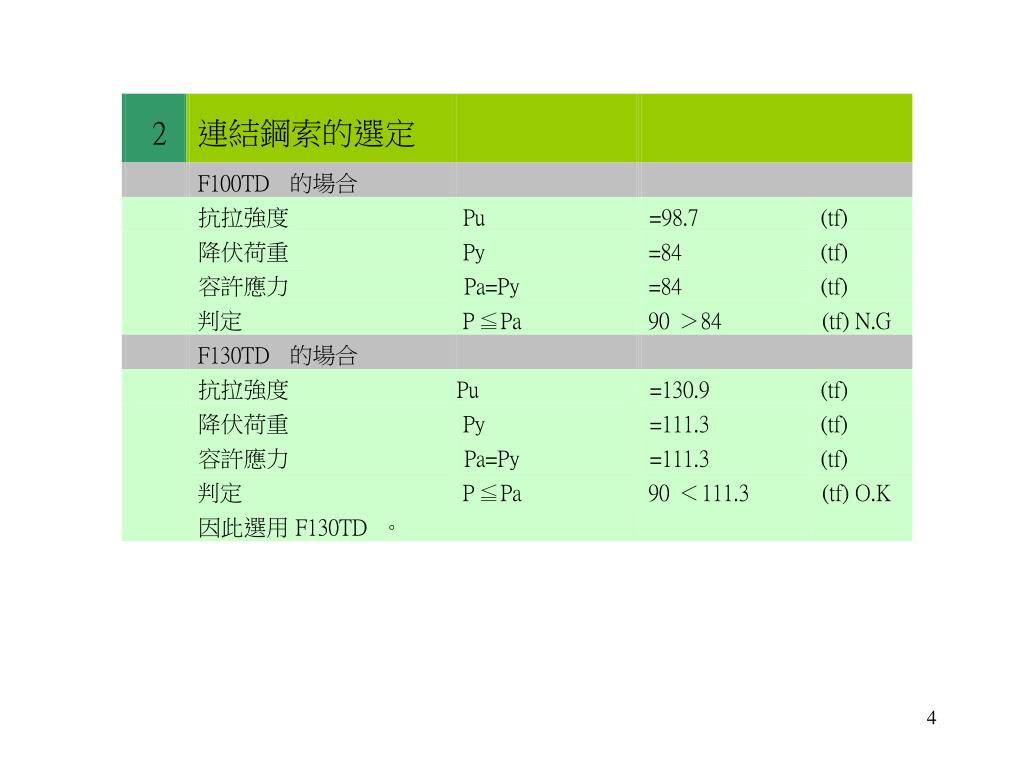

  3. 2 連結鋼索的選定 F100TD 的場合 抗拉強度 Pu =98.7 (tf) 降伏荷重 Py =84 (tf) 容許應力 Pa=Py =84 (tf) 判定 P ≦ Pa 90 ＞ 84 (tf) N.G F130TD 的場合 抗拉強度 Pu =130.9 (tf) 降伏荷重 Py =111.3 (tf) 容許應力 Pa=Py =111.3 (tf) 判定 P ≦ Pa 90 ＜ 111.3 (tf) O.K 因此選用 F130TD 。

  4. ■鋼絞線規格表

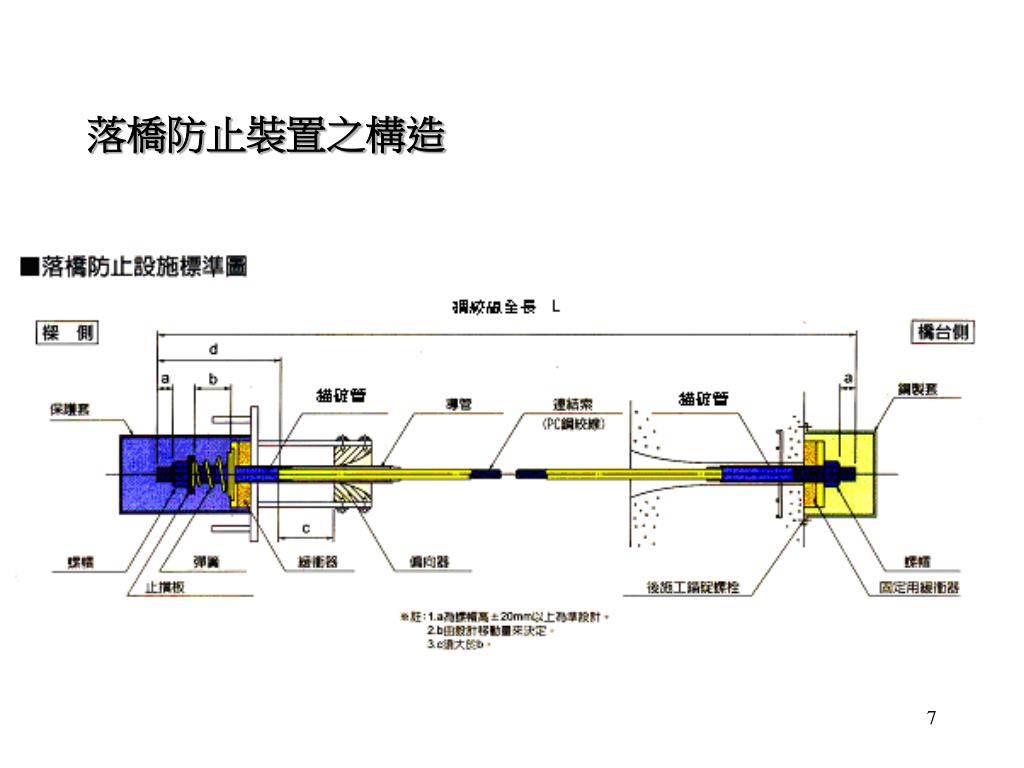

  5. 落橋防止裝置之構造

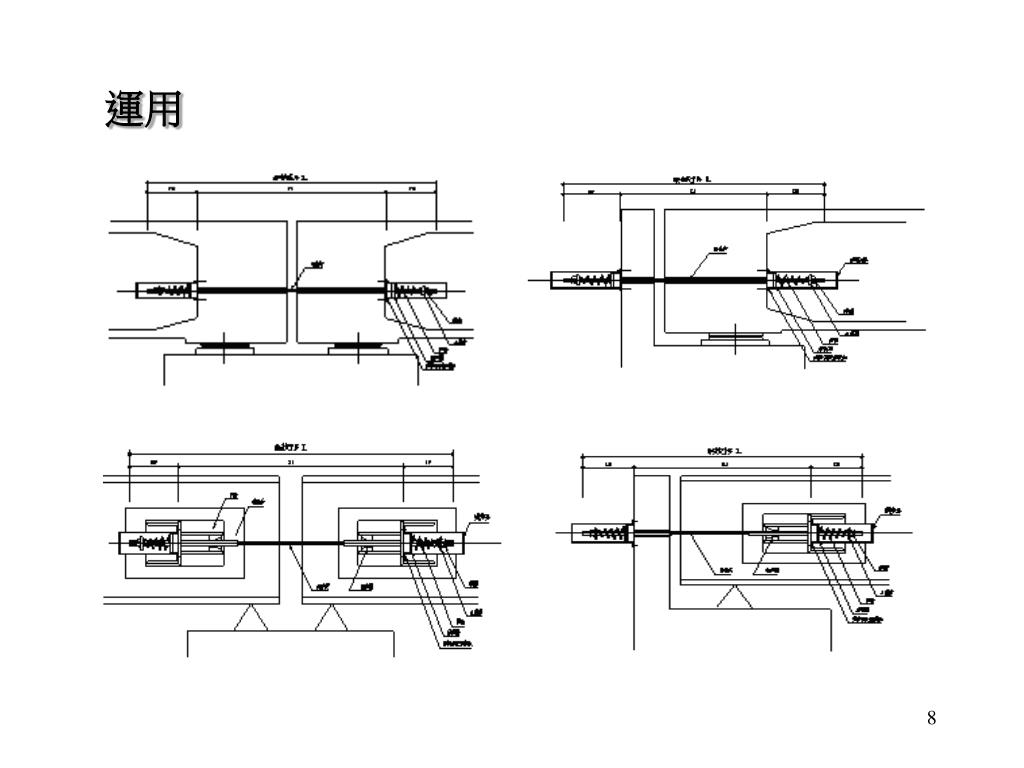

  6. 運用

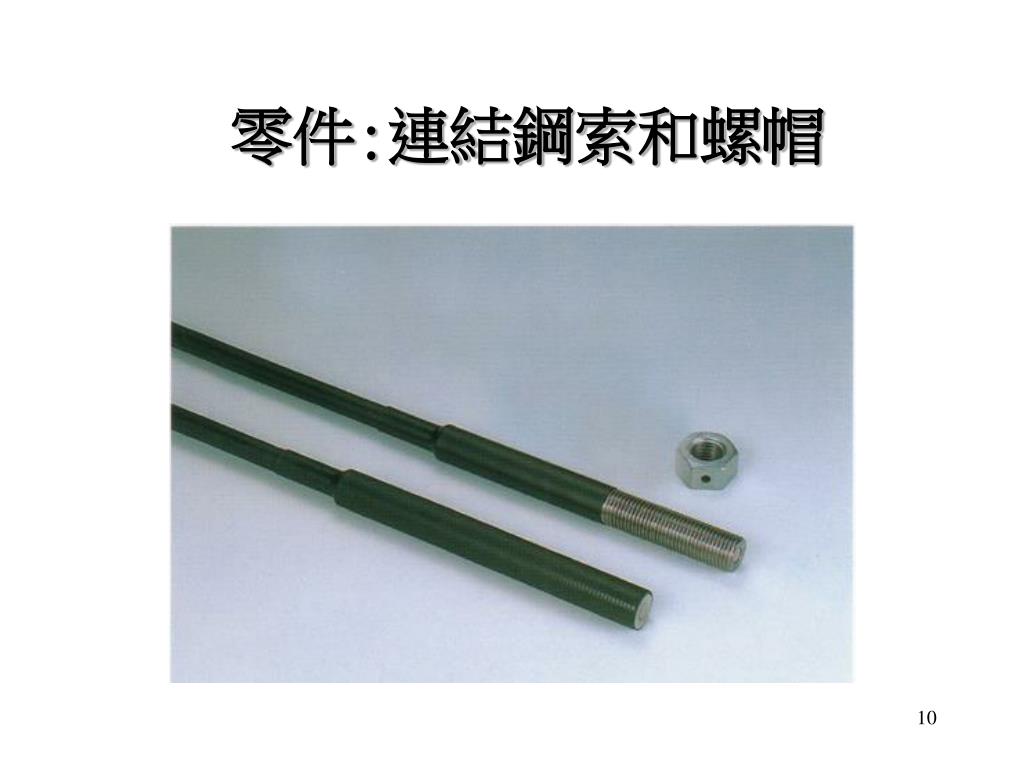

  7. 零件:連結鋼索和螺帽

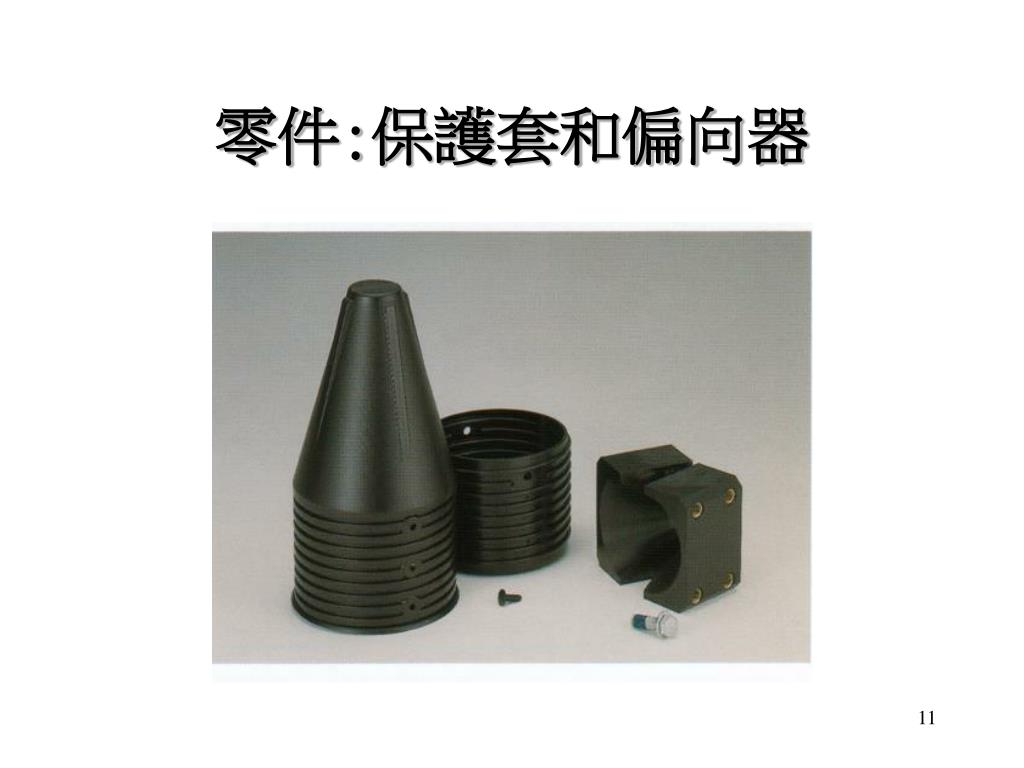

  8. 零件:保護套和偏向器

  9. 零件:彈簧 止擋板 緩衝器 螺帽

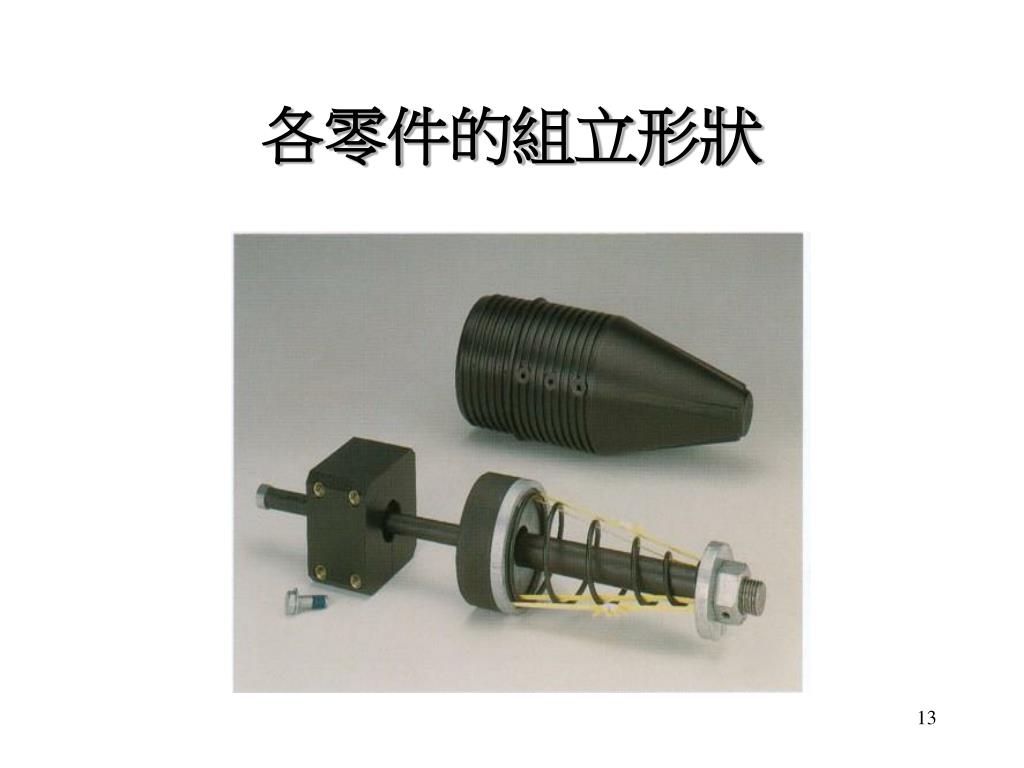

  10. 各零件的組立形狀

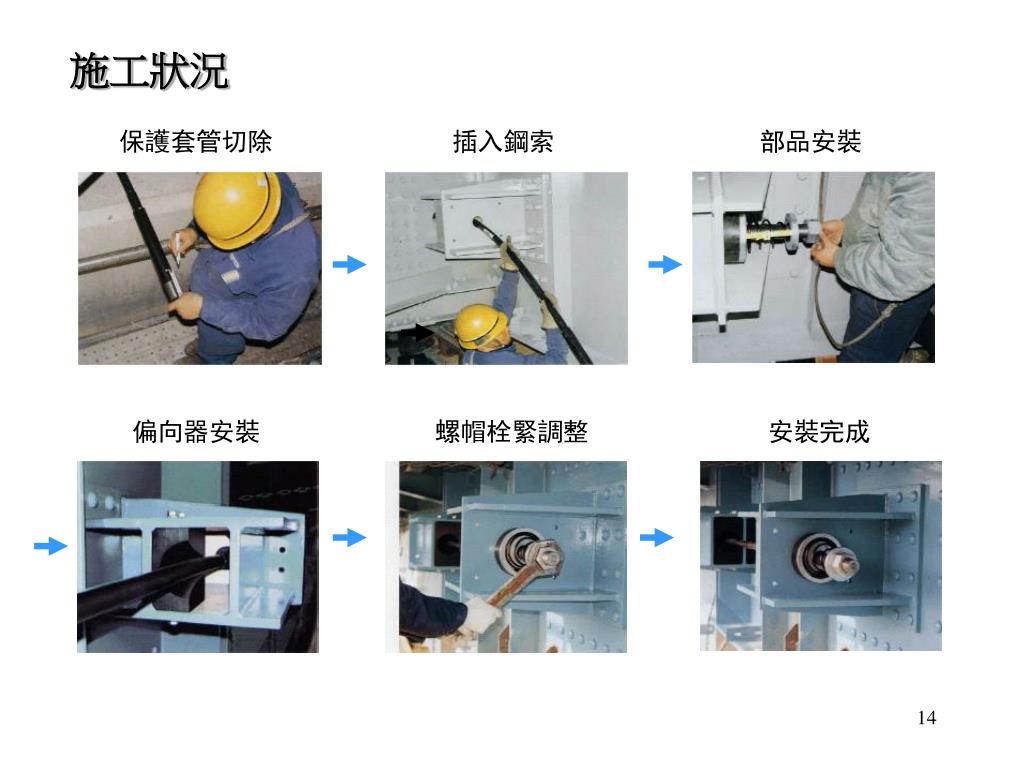

  11. 保護套管切除 插入鋼索 部品安裝 施工狀況 偏向器安裝 螺帽栓緊調整 安裝完成

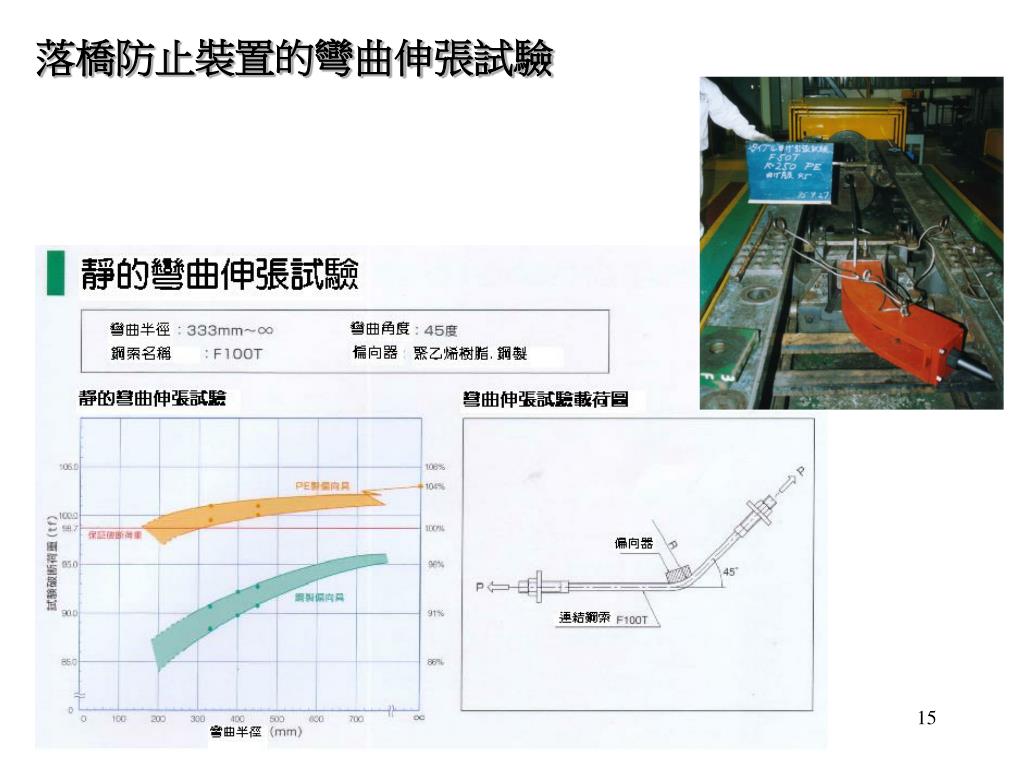

  12. 落橋防止裝置的彎曲伸張試驗

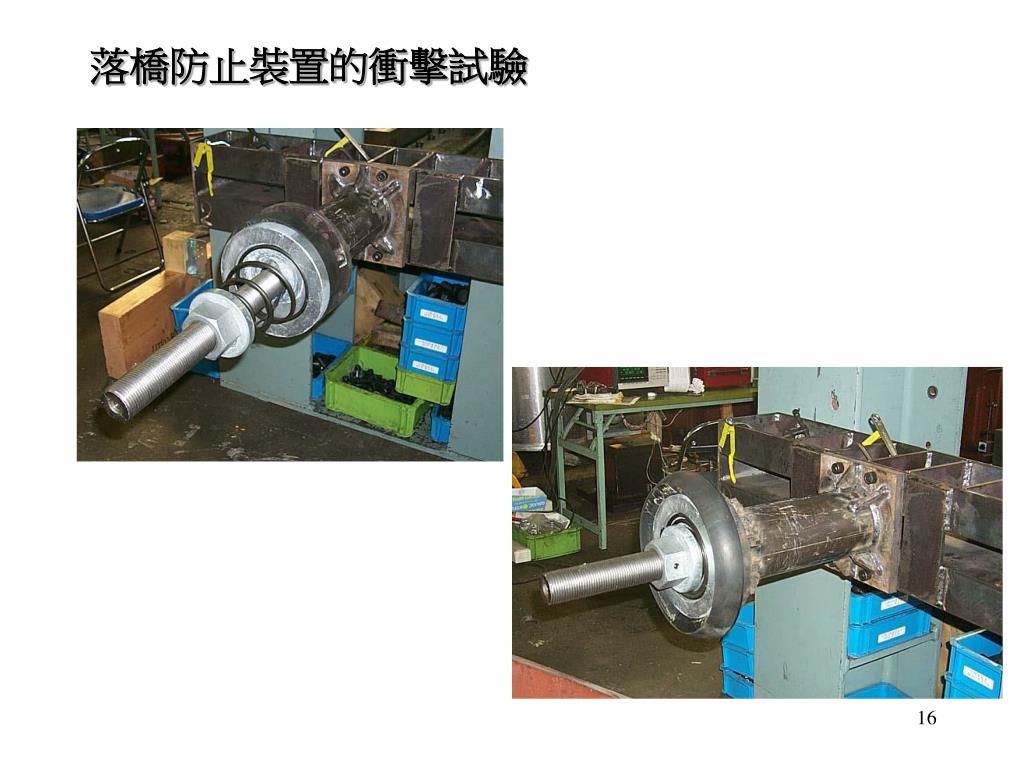

  13. 落橋防止裝置的衝擊試驗

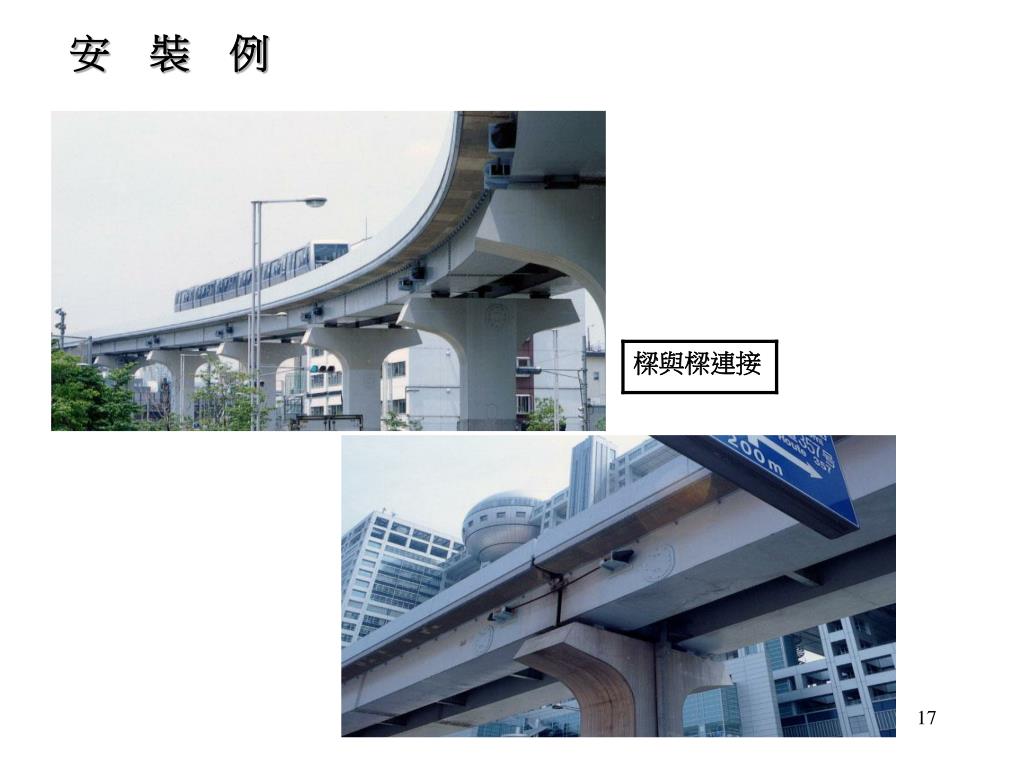

  14. 樑與樑連接 安 裝 例

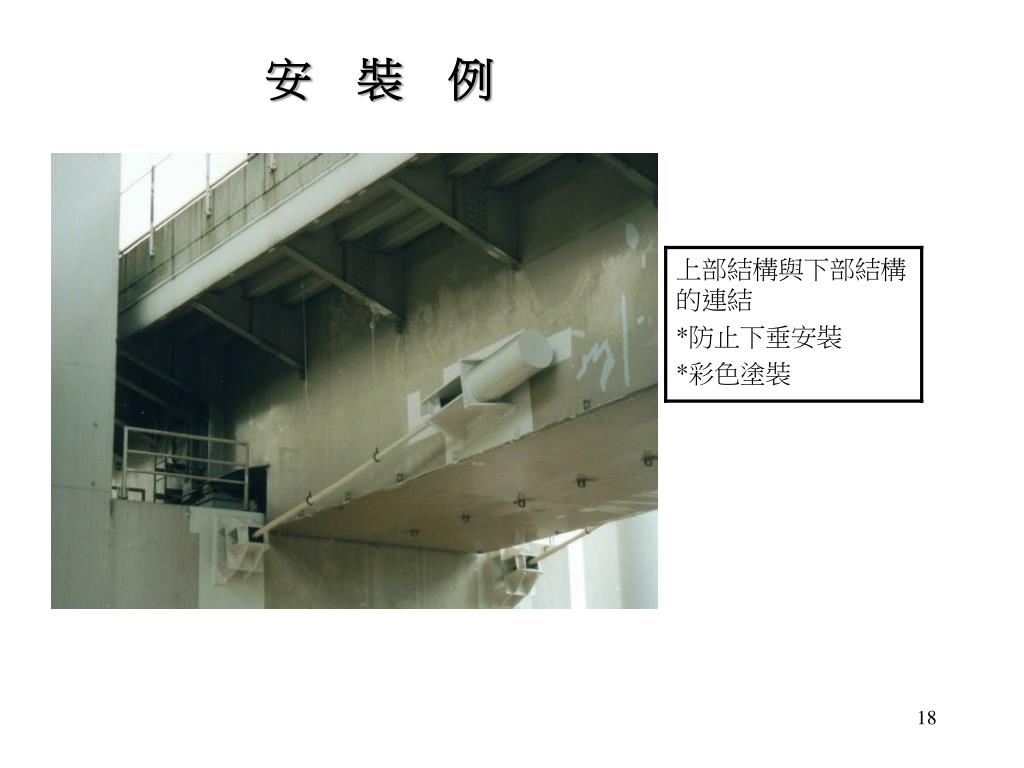

  15. 上部結構與下部結構的連結 *防止下垂安裝 *彩色塗裝 安 裝 例

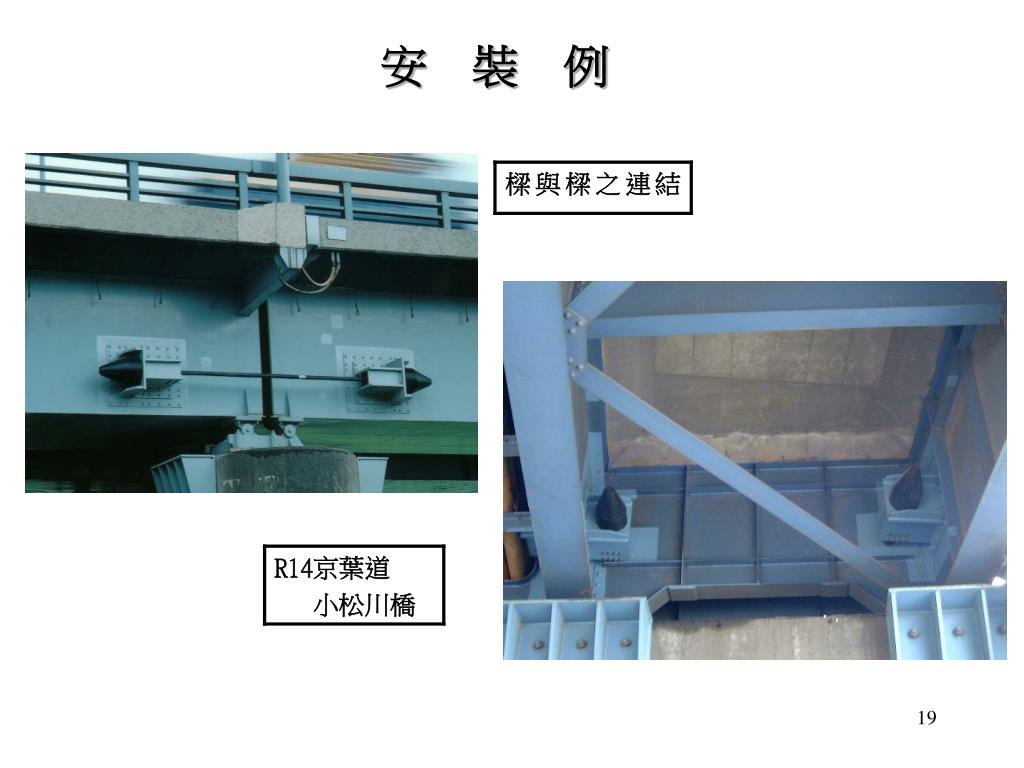

  16. 樑與樑之連結 R14京葉道 小松川橋 安 裝 例

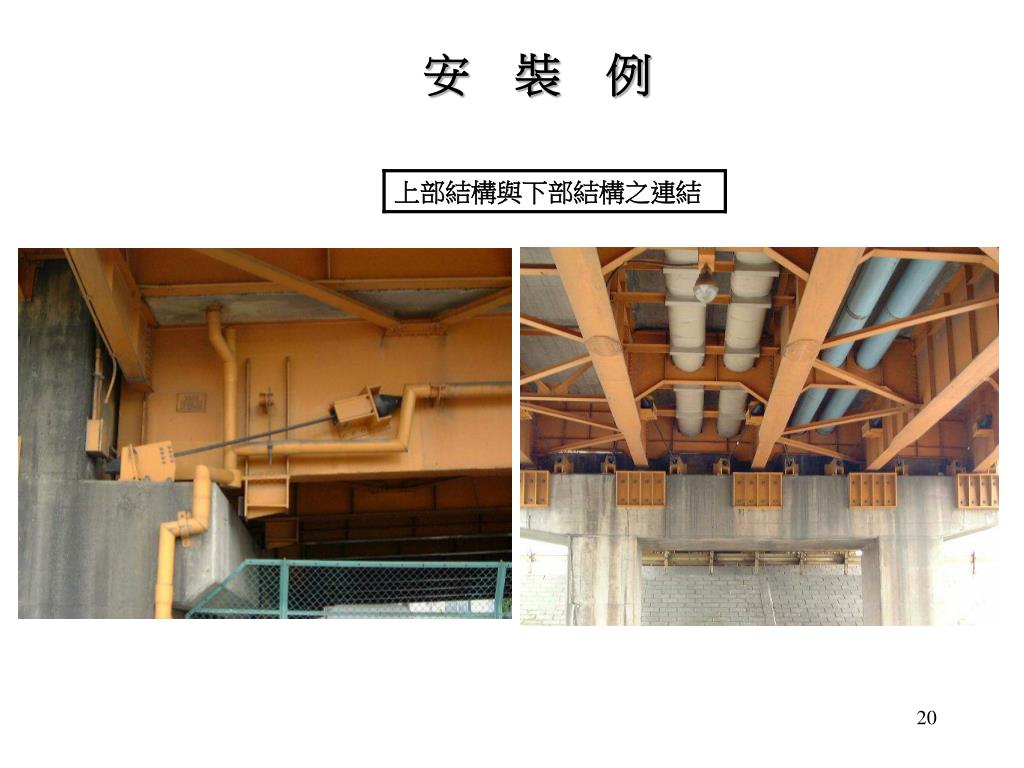

  17. 上部結構與下部結構之連結 安 裝 例

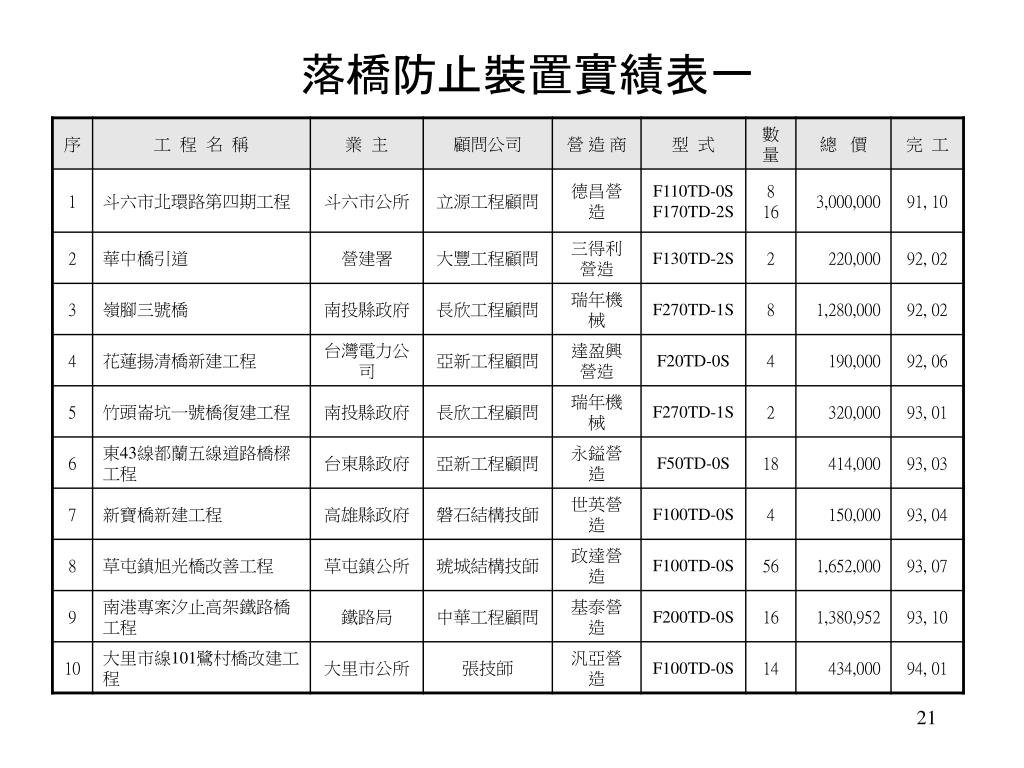

  18. 落橋防止裝置實績表一

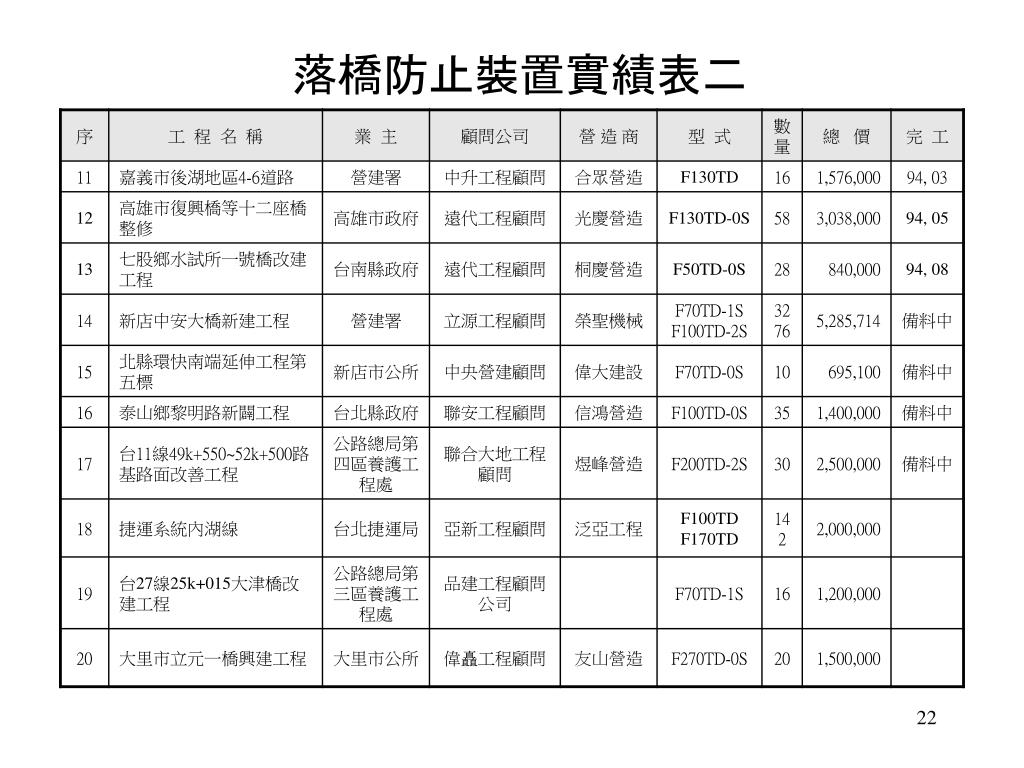

  19. 落橋防止裝置實績表二

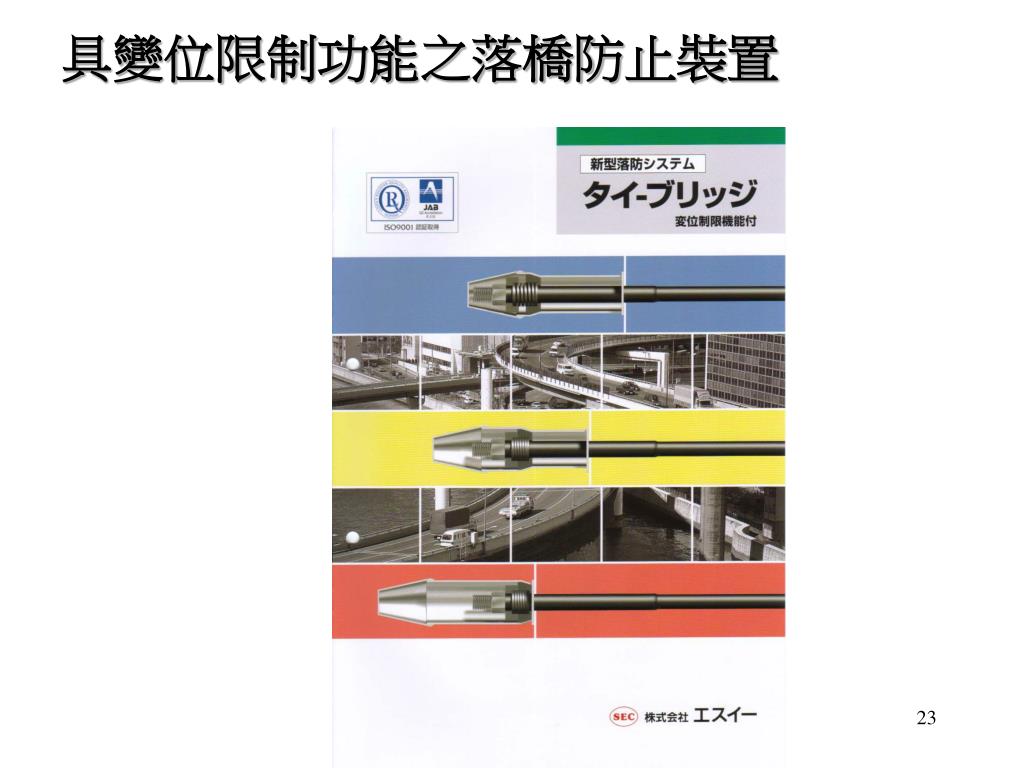

  20. 具變位限制功能之落橋防止裝置

  21. 安裝例
