  1. Visualisatie Scada – Monitoring - Fleetcontrole

  2. Visualisatie • Scada (Vision) • Fleetcontrole • Productiemonitoring (Promon)

  3. Scada (Vision) • Visualiseren • Sturen • Loggen • Toepassingsgebieden • Productieprocessen • Immotica

  4. Scada - technologieën • PLC-communicatie gebaseerd op industriestandaarden • Ondersteunde fabrikanten: • Met Embarcadero Delphi ontwikkelomgeving • Via custom OPC-enabled componenten

  5. Scada – schematisch overzicht

  6. Scada – Censoft • Visualisatie en sturen van de betoncentrale

  7. Scada – Censoft • Loggen: alarmen, waarschuwingen, fouten

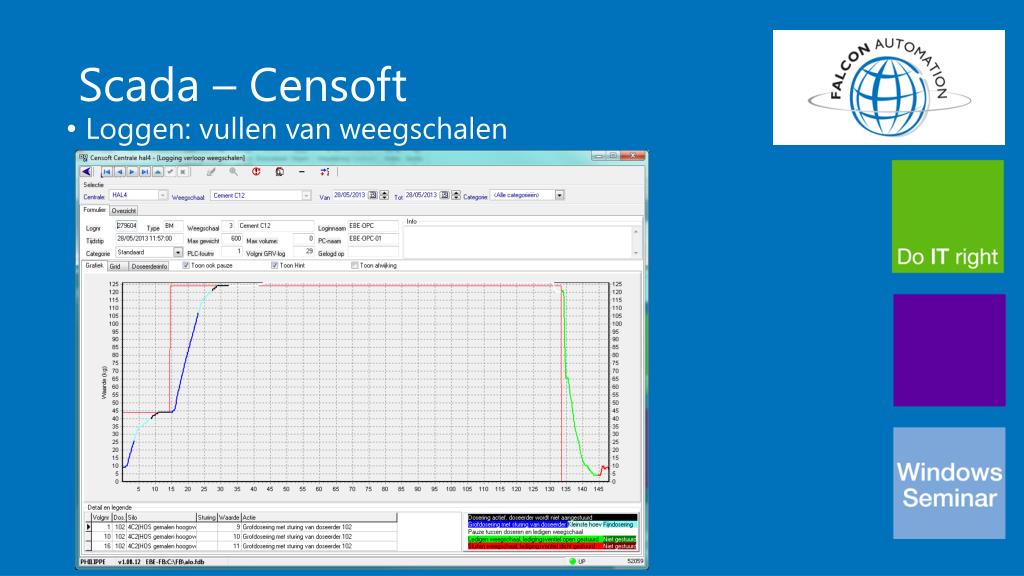

  8. Scada – Censoft • Loggen: vullen van weegschalen

  9. Scada – Persoft • Visualisatie en sturen van het persen van producten

  10. Scada – Persoft • Sturen: instellingen per vormsoort

  11. Scada – Persoft • Loggen van elke gewijzigde parameter

  12. Scada – Filterpers • Geïntegreerde helpfunctie

  13. Scada - Immotica • PLC-communicatie via OPC • Ondersteunde fabrikanten: • Netwerktoplogieën tussen eilanden: • Ethercat • Ethernet TCP/IP • Profibus • Bussystemen: • Dali-bus • MP-bus • KNX/EIB • Lon/EnOcean

  14. Scada - Immotica (Siemens) • Visualisatie en sturen van verlichting/detectoren

  15. Scada - Immotica (Siemens) • Loggingvan verlichting/detectoren

  16. Scada - Immotica (Beckhoff) • Visualisatie en sturen van DALI-verlichting

  17. Scada - Ontwikkeling • Met Embaracadero Delphi XE2 • Ontwikkeling gebeurt grafisch • Kostenefficiënte oplossing (<-> standaardproducten) • Multi-user zonder extra licenties • Weinig Delphi-kennis vereist door customcomponenten

  18. Scada - Ontwikkeling • Custom componenten - overzicht

  19. Scada - Ontwikkeling • Custom componenten • Instellingen via properties • PLC-adressering

  20. Scada – Live demo • Beckhoff PLC • Functies: • Dali-verlichting • Inputs en outputs • RFID-integratie

  21. Fleetcontrole • Real-time visualisatie • de actuele posities van bedrijfsvoertuigen (heftrucks , graafmachines) op het bedrijfsterrein • hun bewegingsstatus • motor uit / stilstand met motor aan / in beweging • Doel: • Optimalisatie van de opdrachtverdeling • Localisatievan de voertuigen • Positielogging • Doel: • Rapportage van rijtijden • Planning onderhoud in functie van aantal rijuren • Schadetracering: (wie was in de buurt van een ongeluk)

  22. Fleetcontrole • Waarom standaard fleetsoftware niet voldeed • Bedrijfsterreinen staan niet op digitale wegenkaarten • Webinterface niet altijd gebruiksvriendelijk • Bij heftrucks zijn rijtijden belangrijker dan afstanden

  23. Fleetcontrole - overzicht

  24. Fleetcontrole – GPS-module

  25. Fleetcontrole – GPS-module • Erg flexibele configuratie • Uitgebreide set van parameters en events • Configuratie kan van op afstand gewijzigd worden via gprs-verbinding • De module kan zijn gegevens doorsturen naar je eigen webserver • Uitgebreide I/O-interface • Digitale I/O • Seriële poorten (vb RFID-lezer) • Opties: LCD-display, camera, …

  26. Fleetcontrole – clientsoftware • Real-time visualisatie

  27. Fleetcontrole – clientsoftware • Positielogging

  28. Productiemonitoring (Promon) • Real-time opvolgen van efficiëntie productieproces • Registratie van • productieaantallen • Stilstanden en oorzaken • Analoge meetwaarden (temperatuur, vochtigheid) • Berekening van • Takttijden • Rendementen

  29. Productiemonitoring • Globaal overzicht

  30. Productiemonitoring • 1 machine

  31. Productiemonitoring • Temperatuur/vochtigheid

  32. Productiemonitoring • Fleetcontrole
