  1. 기술 ·가정 • 1학년 2학기 • Ⅳ. 제도의 기초>1. 물체를 나타내는 방법>05/13 문자 치수

  2. 차 례 도입 그림자료를 통해 문자의 종류 알아 보기 학습문제 학습목표 제시 학습활동1 그림자료를 통해 문자의 종류 알아 보기 학습활동2 도면에 사용되는 문자의 특징 알아보기 학습활동3 치수표시 방법 살펴보고 토론해 보기 학습활동4 치수표시방법 익히기 정리 개별학습지를 동해 물체의 치수표시하기 평가 형성평가지를 이용하여 학습내용을 평가. 보충 심화 학습 내용 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  3. 아래 도면에 사용된 문자의 종류를 찾아봅시다. 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  4. 학습 목표 제시 • 도면에 쓰이는 문자의 종류를 알 • 고, 바르게 쓸 수 있다. • 치수 기입 방법을 알고 바르게 • 기입할 수 있다 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  5. 도면에 사용 되는 문자의 종류에 대해 알아 봅시다. 문자의 종류 : 한글 숫자 영문자 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  6. 도면에서의 문자 표시방법에 대해 알아 봅시다. 1. 문자의 크기 : 문자의 높이로 표시 대기 1/2 활동2

  7. 도면에서의 문자 표시방법에 대해 알아 봅시다. 2. 문자를 쓰는 방법 : 가로쓰기를 원칙 숫자와 영문자는 15°기울여 표시 대기 2/2 활동2

  8. 다음 그림에서 치수표시방법을 알아 봅시다. 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  9. 도면에서 치수의 단위를 알아봅시다. 1. 치수의 단위 : 길이 단위는 mm이고 mm는 표시하지 않음 각도는 도, 분, 초로 표시 대기 1/8 활동4

  10. 도면에서 치수 기입 요소에 대해 알아봅시다. 2. 치수 기입 요소 : 치수선, 치수보조선 지시선, 화살표, 치수 대기 2/8 활동4

  11. 도면에서 치수 보조선을 그려 봅시다. 3. 치수 보조선 긋는 방법 : 치수선을 긋기 위해, 외형선을 연장하여 치수선에 수직으로 그은 선 대기 3/8 활동4

  12. 도면에서 치수 보조선을 그려 봅시다. 4. 치수선 긋는 방법 : 치수를 기입하기 위해 외형선과 평행되게 그은 선 대기 4/8 활동4

  13. 도면에서 화살표를 그려 봅시다. 5. 화살표 그리는 방법 : 길이와 나비 비율이 3:1로 그리면 보기 좋다 대기 5/8 활동4

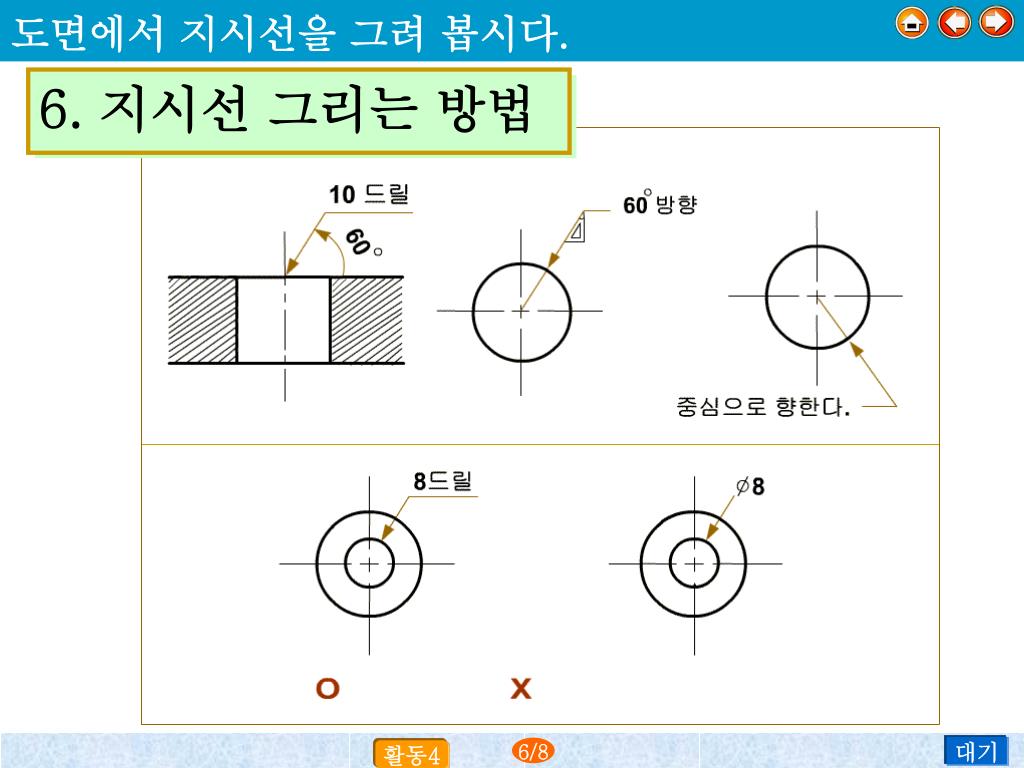

  14. 도면에서 지시선을 그려 봅시다. 6. 지시선 그리는 방법 대기 6/8 활동4

  15. 도면에서 치수를 기입해 봅시다. 7. 치수 표시 방법: 치수선 중앙 위에 기입 대기 7/8 활동4

  16. 도면에서 치수를 기입해 봅시다. 8. 치수 표시 방법: 도면의 오른쪽에서 바르게 읽을 수 있도록 표시 대기 8/8 활동4

  17. 왼쪽의 물체를 정면도만 나타낸 후, 여러 가지 기호를 사용하여 치수를 기입해 봅시다. 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

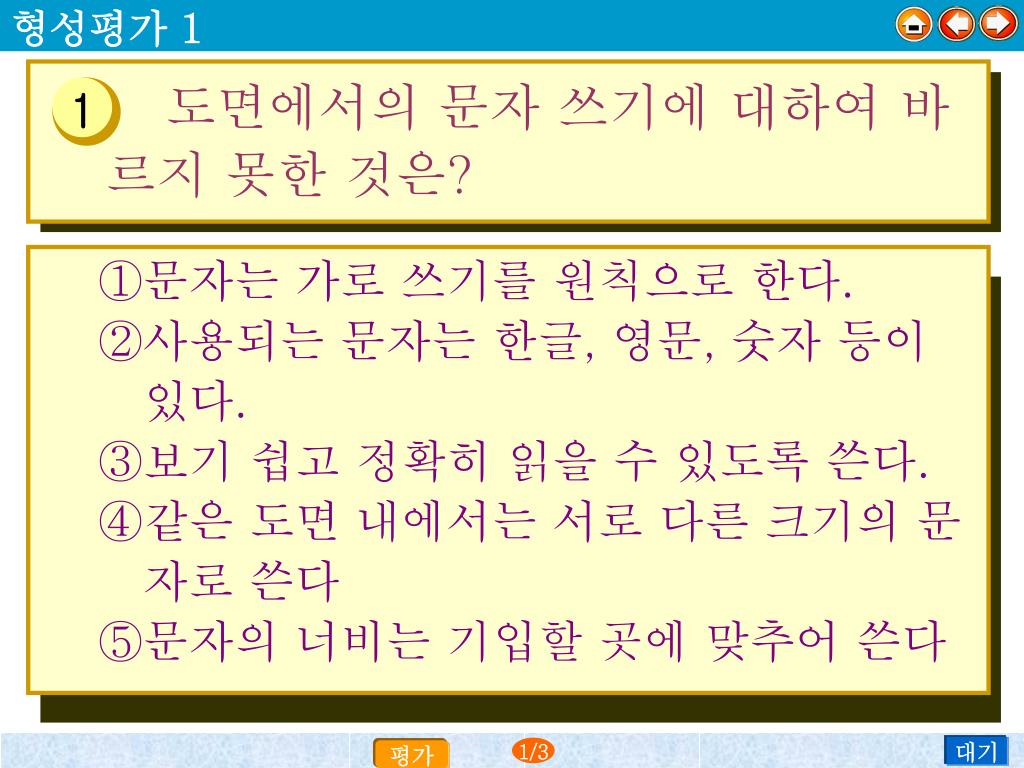

  18. 형성평가 1 1 • 도면에서의 문자 쓰기에 대하여 바르지 못한 것은? • ①문자는 가로 쓰기를 원칙으로 한다. • ②사용되는 문자는 한글, 영문, 숫자 등이 • 있다. • ③보기 쉽고 정확히 읽을 수 있도록 쓴다. • ④같은 도면 내에서는 서로 다른 크기의 문 • 자로 쓴다 • ⑤문자의 너비는 기입할 곳에 맞추어 쓴다 대기 1/3 평가

  19. 형성평가 2 2 • 제도에 쓰이는 길이를 나타내는 치수의 단위는? • ①Cm ②m • ③mm ④inch • ⑤Km 대기 2/3 평가

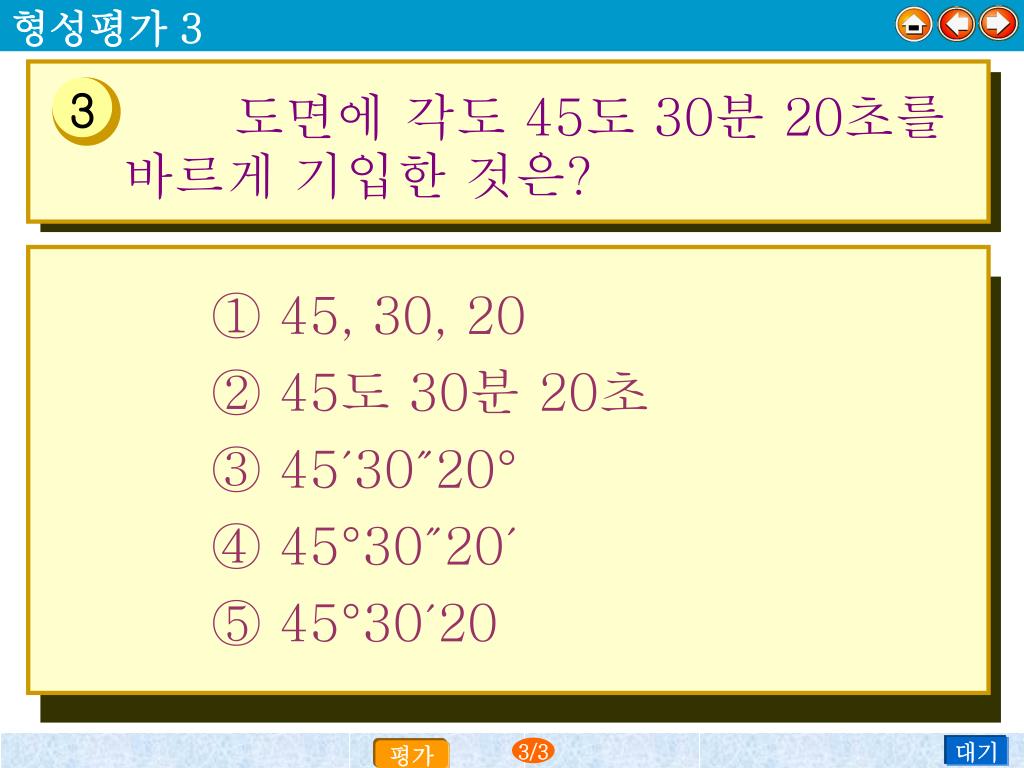

  20. 형성평가 3 3 • 도면에 각도 45도 30분 20초를 • 바르게 기입한 것은? • ① 45, 30, 20 • ② 45도 30분 20초 • ③ 45′30″20° • ④ 45°30″20′ • ⑤ 45°30′20 대기 3/3 평가

  21. 보충-다음 그림에서 치수표시방법을 알아 봅시다. 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  22. 차시 예고 차시주제 도면에서의 기호표시 과 제 도면에 사용되는 기호의 종류를 모둠 별로 조사해 봅시다. 차례 도입 문제 활동1 활동2 활동3 활동4 정리 평가 보충 예고 대기

  23. 수 업 계 획 1. 단원지도계획 2. 수업설계서 3. 학습지 4. 형성평가지 5. 참고자료 6. 참고사이트 7. 제작자

  24. 참고사이트 1 2 3 • http://cont112.edunet4u.net/~hbdj/content/sitemap.htm • 물체를 나타내는 방법에 대해 단원별로 학습주제 별로 정리하여 소개하고 • 있다. • http://www.labgiga.com.ne.kr 단원별로 제도의 기초에 대해 정리 학습할 수 있도록 한 사이트이다. • http://cont3.edunet4u.net/~oasis11/sitemap2.html 단원별로 제도의 기초에 대해 정리 학습할 수 있도록 한 사이트이다.

  25. 제작자 연락처 학교명 교 장 교 감 정 미 정 019-517-6802 경주여자중학교 최 호 길 최 환 택 2003 학년도 경상북도교육청 지정 ICT활용 연구학교
