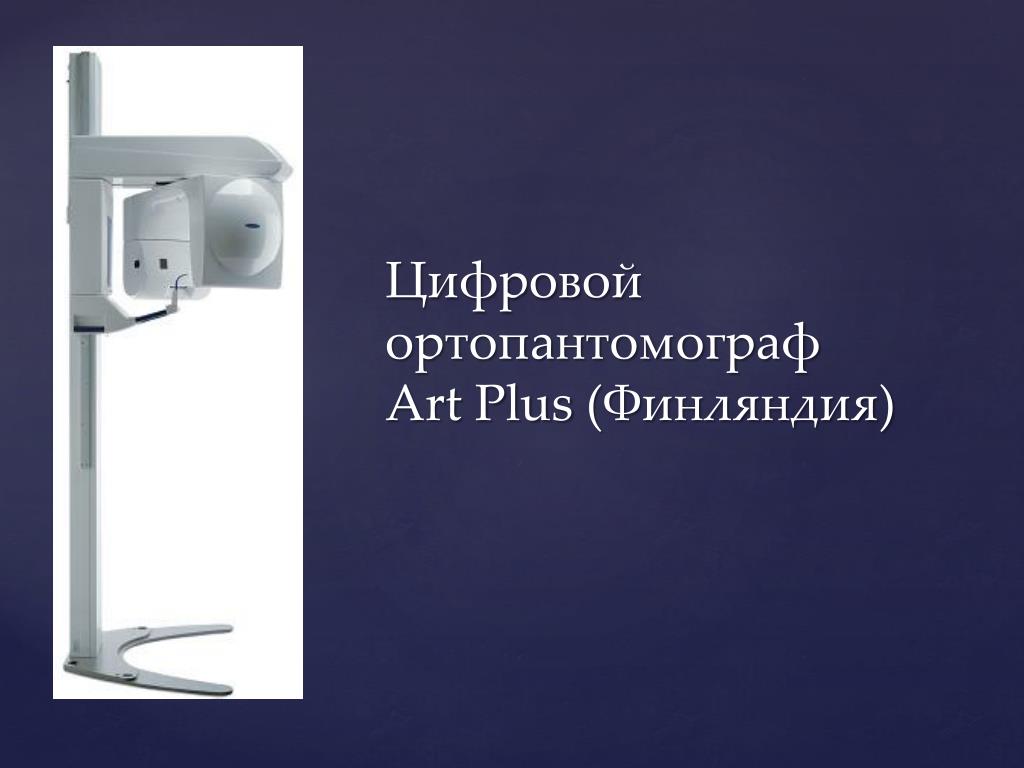

Цифровой ортопантомографArt Plus (Финляндия)
Прежде, чем начать презентацию ортопантомографаArt Plus и показать работу его программного обеспечения, необходимо сказать о тех существенных моментах, которые принципиально отличают, указанный ортопантомограф от всех его конкурентов.

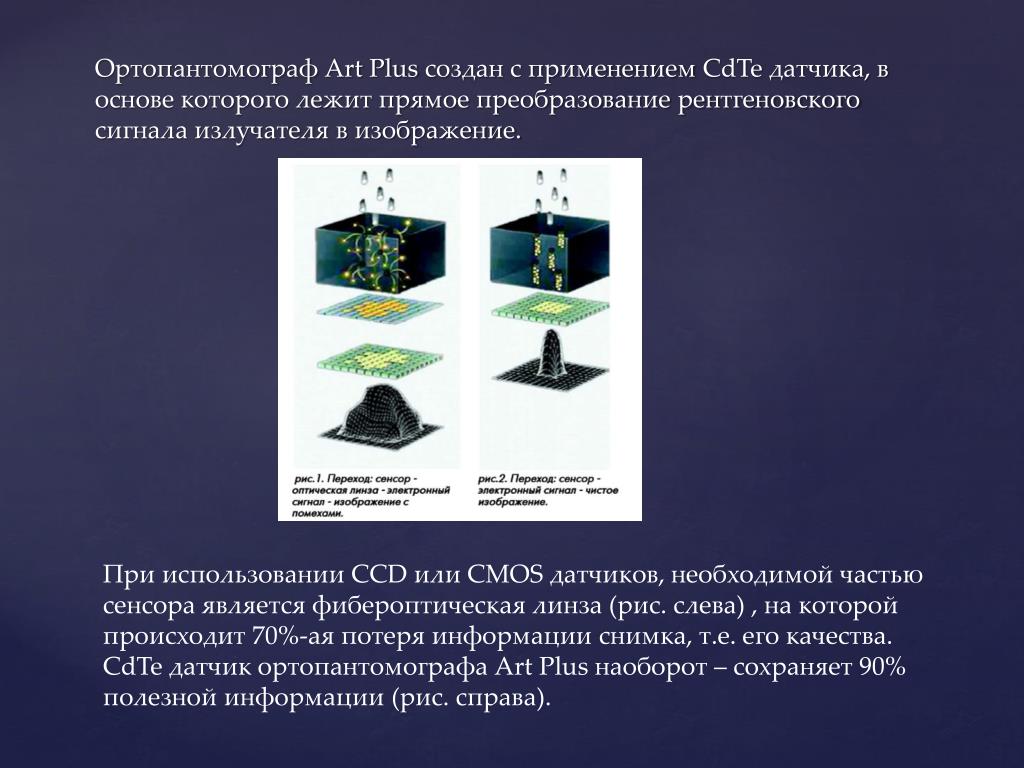

ОртопантомографArt Plus создан с применением CdTeдатчика, в основе которого лежит прямое преобразование рентгеновского сигнала излучателя в изображение. При использовании ССD или CMOS датчиков, необходимой частью сенсора является фибероптическая линза (рис. слева) , на которой происходит 70%-ая потеря информации снимка, т.е. его качества. CdTeдатчик ортопантомографаArt Plus наоборот – сохраняет 90% полезной информации (рис. справа).
Утверждение о качестве CdTeдатчика ортопантомографаArt Plus не голословно, а подтверждается, двумя основными техническими параметрами, которые сегодня характеризуют цифровую рентгеновскую технику, используемую для получения рентгеновских снимков, а именно: DQE – эквивалент квантовой эффективности и MTF – функция передачи модуляции Рассмотрим их чуть подробнее.

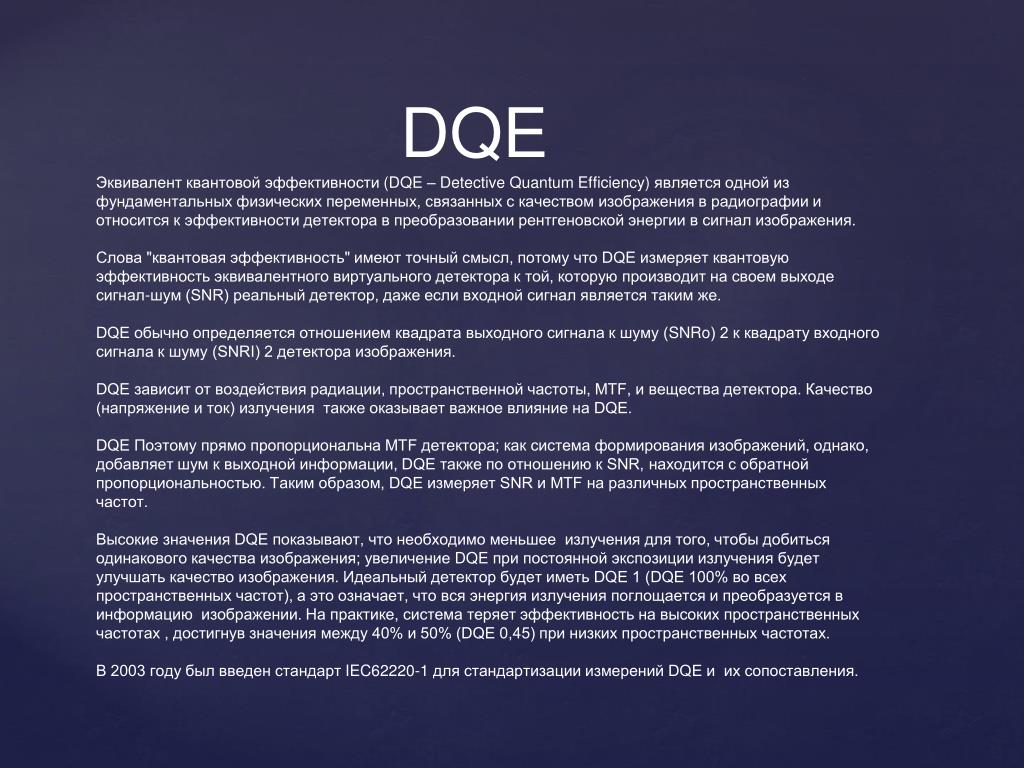

DQE Эквивалент квантовой эффективности (DQE – Detective Quantum Efficiency)является одной из фундаментальных физических переменных, связанных с качеством изображения в радиографии и относится к эффективности детектора в преобразовании рентгеновской энергии в сигнал изображения. Слова "квантовая эффективность" имеют точный смысл, потому что DQE измеряет квантовую эффективность эквивалентного виртуального детектора к той, которую производит на своем выходе сигнал-шум (SNR) реальный детектор, даже если входной сигнал является таким же. DQE обычно определяется отношением квадрата выходного сигнала к шуму (SNRo) 2 к квадрату входного сигнала к шуму (SNRI) 2 детектора изображения. DQE зависит от воздействия радиации, пространственной частоты, MTF, и вещества детектора. Качество (напряжение и ток) излучения также оказывает важное влияние на DQE. DQE Поэтому прямо пропорциональна MTF детектора; как система формирования изображений, однако, добавляет шум к выходной информации, DQE также по отношению к SNR, находится с обратной пропорциональностью. Таким образом, DQE измеряет SNR и MTF на различных пространственных частот. Высокие значения DQE показывают, что необходимо меньшее излучения для того, чтобы добиться одинакового качества изображения; увеличение DQE при постоянной экспозиции излучения будет улучшать качество изображения. Идеальный детектор будет иметь DQE 1 (DQE 100% во всех пространственных частот), а это означает, что вся энергия излучения поглощается и преобразуется в информацию изображении. На практике, система теряет эффективность на высоких пространственных частотах , достигнув значения между 40% и 50% (DQE 0,45) при низких пространственных частотах. В 2003 году был введен стандарт IEC62220-1 для стандартизации измерений DQE и их сопоставления.
Иными словами, DQE напрямую в % показывает сколько полноценной и качесвеннойинформации сохраняется в результате съемки.
ModulationTransferFunction Функция передачи модуляции Функция передачи модуляции или контраста дает гораздо более глубокое и объективное представление о разрешении. Модуляция(контраст) определяется как:Модуляция(контраст) = (Imax - Imin) / (Imax + Imin) ;Где Imax и Imin - максимальная и минимальная интенсивность соответственно.Представим себе серию изображений, полученную одной камерой – на первом кадре одна черная полоса, на втором две, на третьем шесть и так далее. Линии, начиная с определенного их количества, на снимках начнут сливаться, и, в конце концов, сольются полностью, достигнув нулевого контраста (рис. 2). Рис. 2Таким образом, очевидна зависимость контраста от пространственной частоты линий. Говоря не очень строго, эта зависимость и есть функция передачи модуляции, она плавно падает от единицы до нуля при увеличении пространственной частоты.

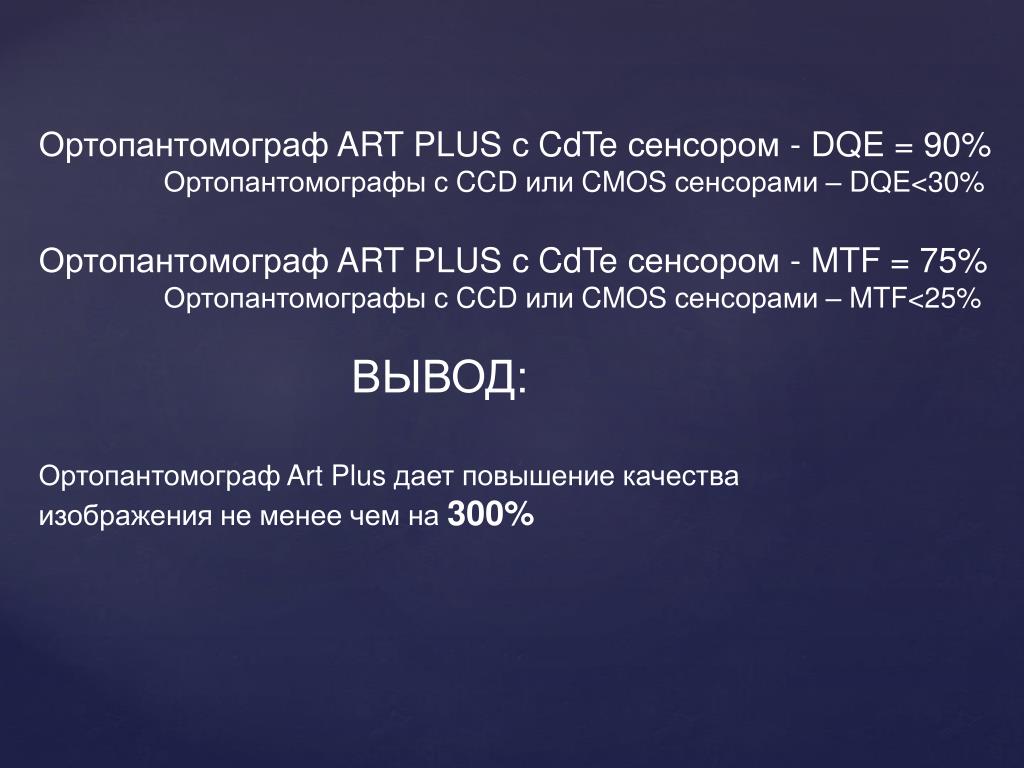

ОртопантомографART PLUS с CdTeсенсором - DQE = 90% Ортопантомографыс CCD или CMOS сенсорами – DQE<30% ОртопантомографART PLUS с CdTeсенсором - MTF = 75% Ортопантомографыс CCD или CMOS сенсорами – MTF<25% ВЫВОД: ОртопантомографArt Plus дает повышение качества изображения не менее чем на 300%

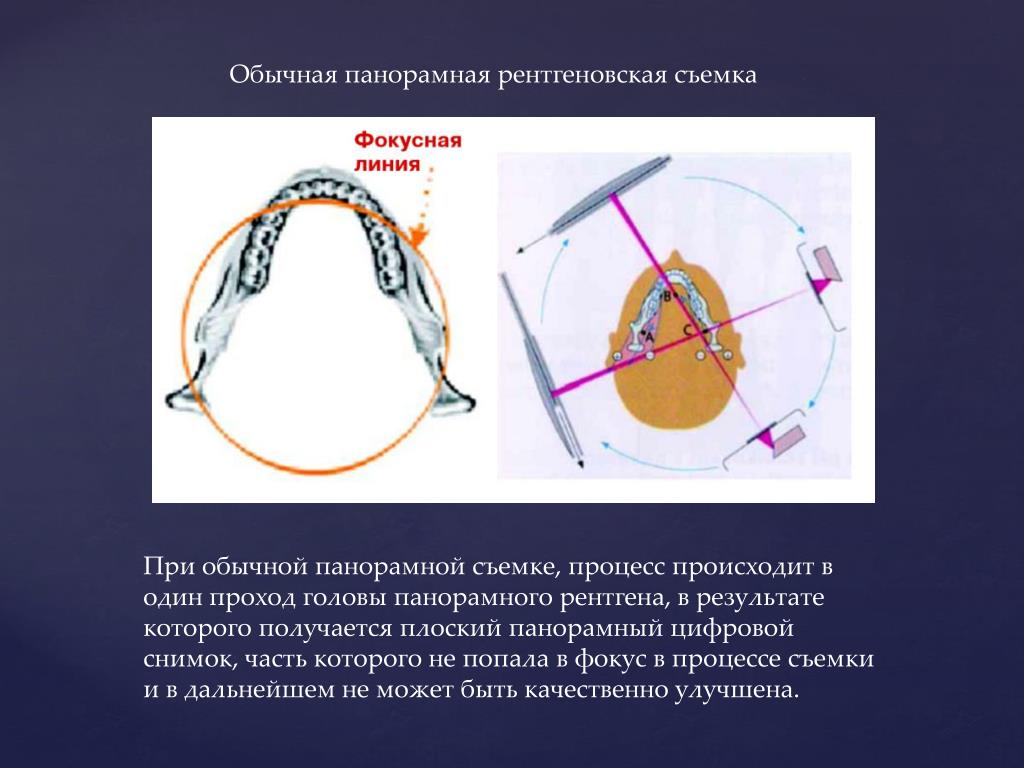

Обычная панорамная рентгеновская съемка При обычной панорамной съемке, процесс происходит в один проход головы панорамного рентгена, в результате которого получается плоский панорамный цифровой снимок, часть которого не попала в фокус в процессе съемки и в дальнейшем не может быть качественно улучшена.

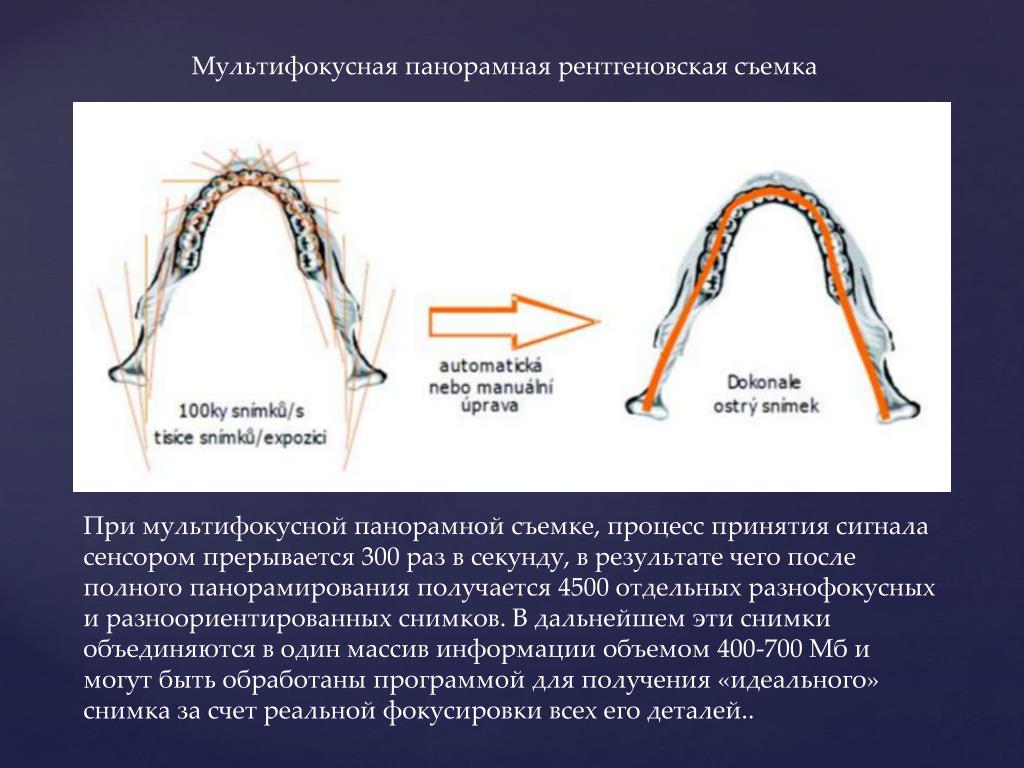

Мультифокусная панорамная рентгеновская съемка При мультифокуснойпанорамной съемке, процесс принятия сигнала сенсором прерывается 300 раз в секунду, в результате чего после полного панорамирования получается 4500 отдельных разнофокусных и разноориентированных снимков. В дальнейшем эти снимки объединяются в один массив информации объемом 400-700 Мб и могут быть обработаны программой для получения «идеального» снимка за счет реальной фокусировки всех его деталей..
Переходим к показу работы программы ортопантомографаArt Plus
Работа программы цифрового ортопантомографаArt Plus начинается с открытия ее рабочего стола. Как было сказано в преамбуле к презентации, снимки ортопантомографа Art Plus интегральные, т.е. составленные из большого числа разнофокусных разнонаправленных снимков.

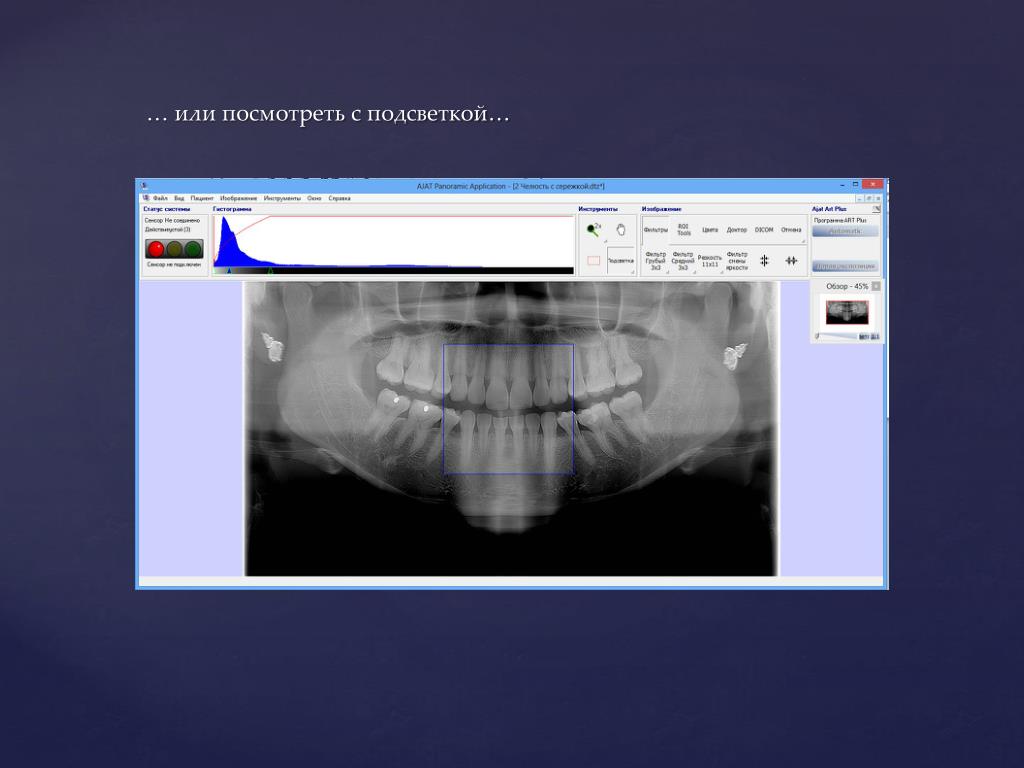

Открываем интегральный панорамный снимок. Изначально, мы его можем обработать с помощью различных фильтров и быстро получить качественный результат.

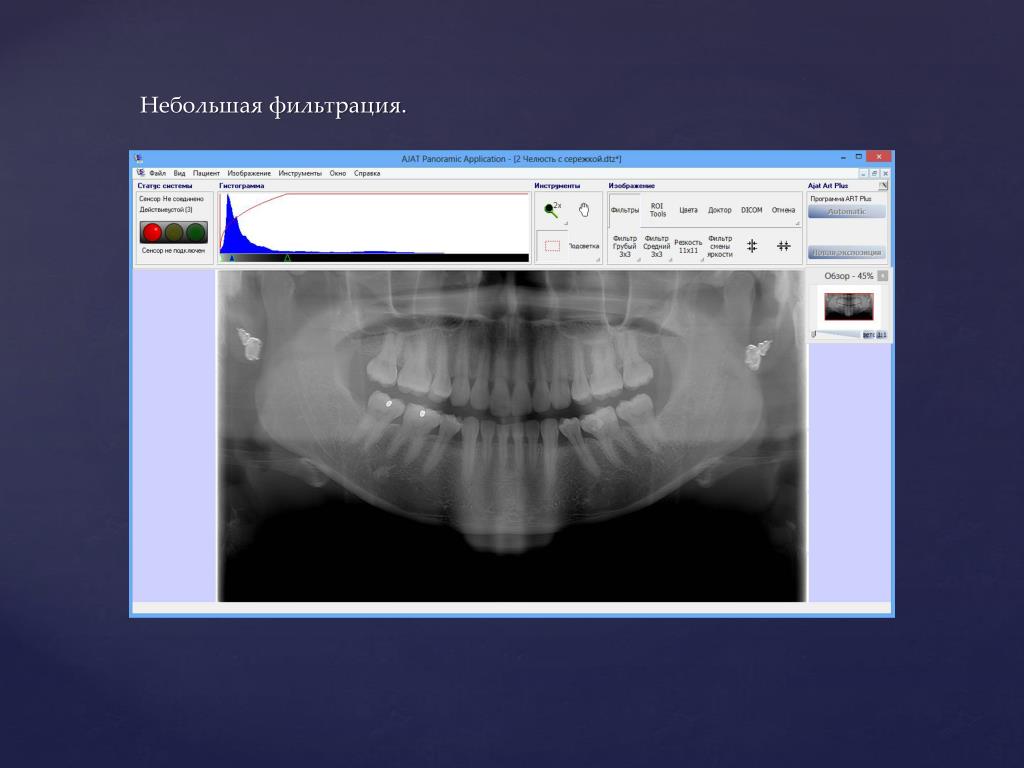

Например, настроить фильтр резкости (открытая иконка справа)
…и только за счет его использования получить прекрасный снимок с резкостью и контрастом на Ваш вкус. Однако, как мы видим, простейшие манипуляции не снимают проблемы не четко сфокусированных передних зубов. Смотрим далее как ее решить.

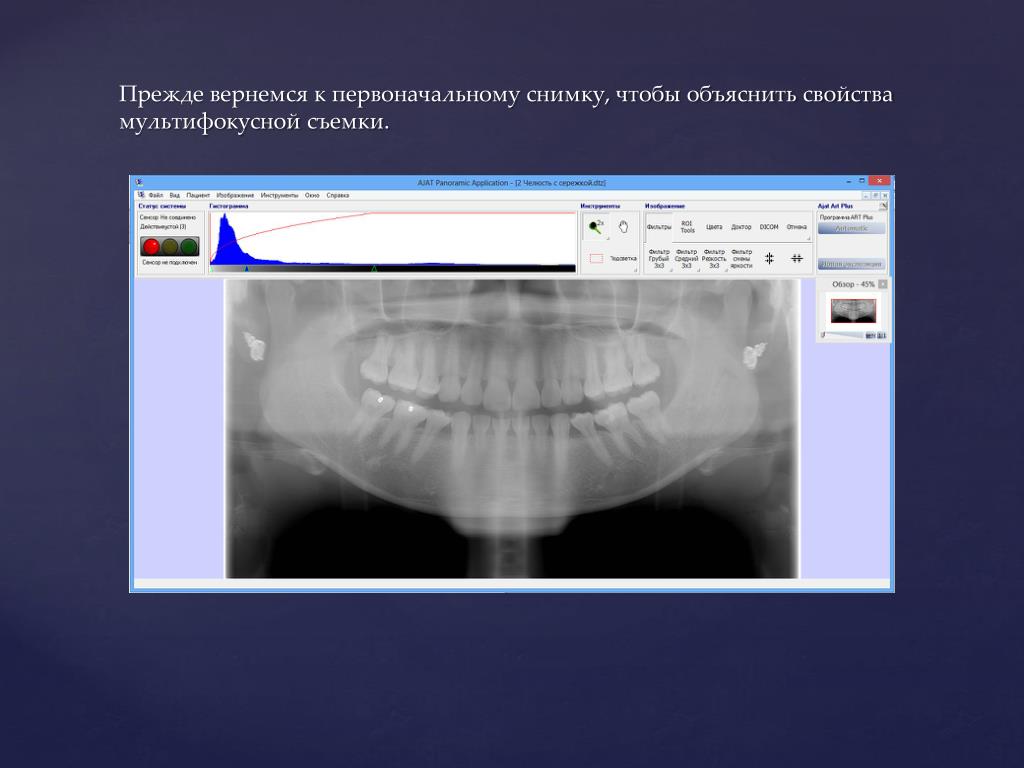

Прежде вернемся к первоначальному снимку, чтобы объяснить свойства мультифокусной съемки.

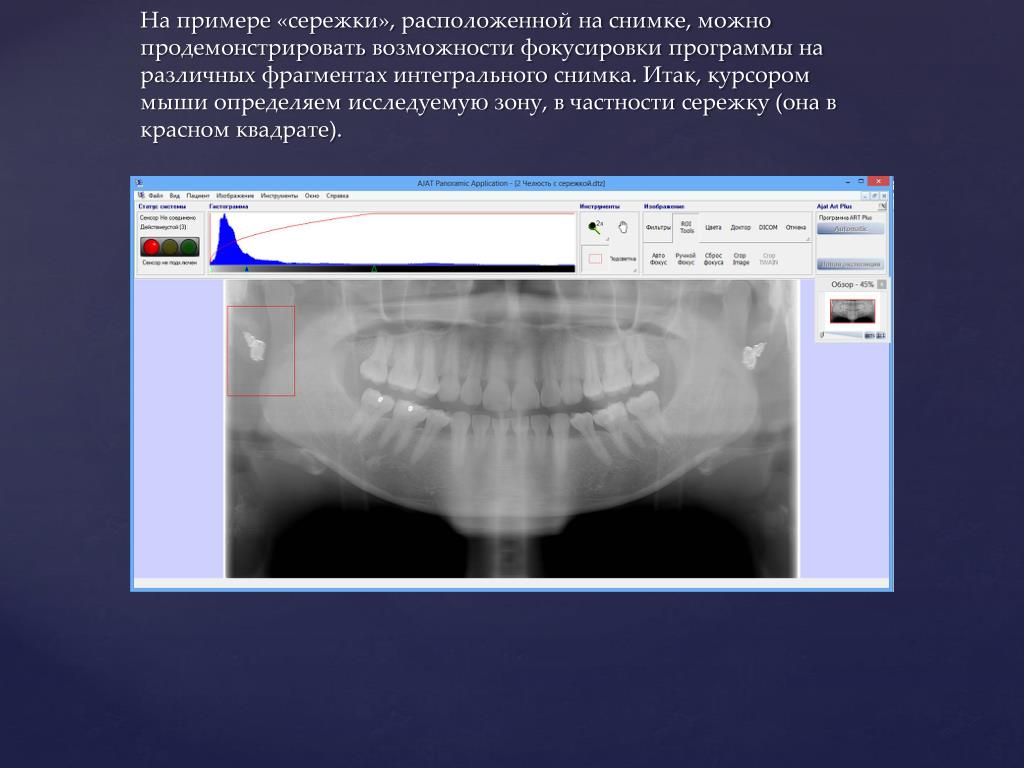

На примере «сережки», расположенной на снимке, можно продемонстрировать возможности фокусировки программы на различных фрагментах интегрального снимка. Итак, курсором мыши определяем исследуемую зону, в частности сережку (она в красном квадрате).
Нажимаем функцию ручной фокусировки снимка для появления иконки управления (иконка с лицом и зубным рядом). Синяя линия показывает расположение фокусных точек вдоль зубного ряда, которые выбрал компьютер. После этого, за счет движения красного и синего курсоров иконки вверх или вниз, выбираем максимально сфокусированное изображение объекта.

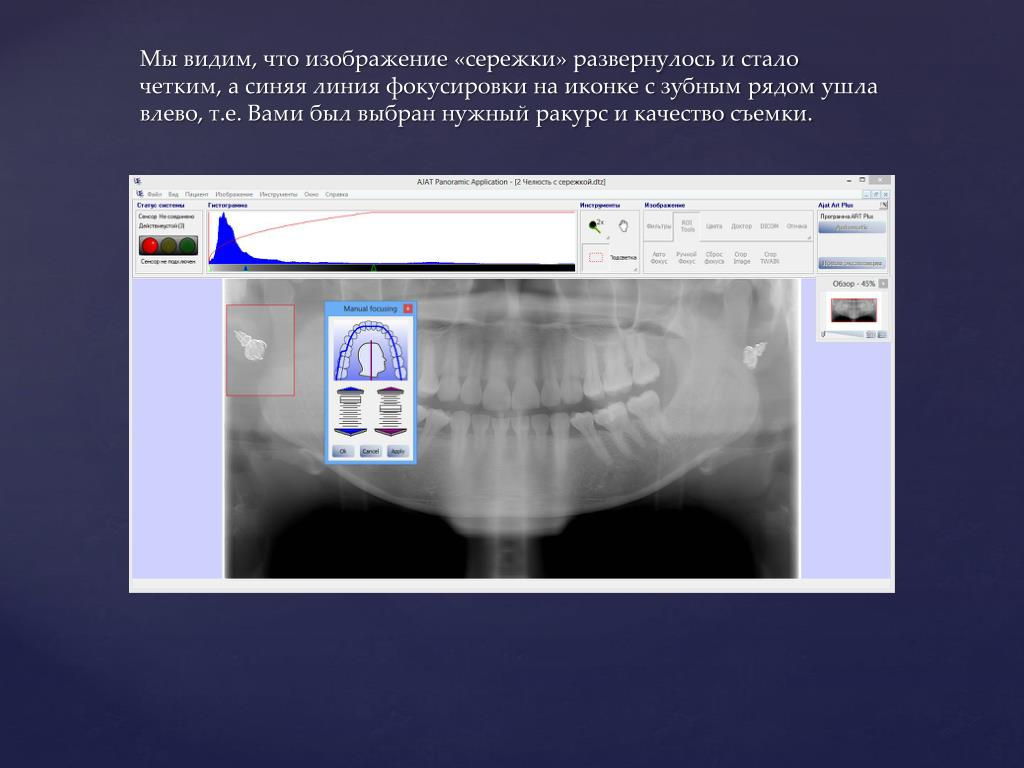

Мы видим, что изображение «сережки» развернулось и стало четким, а синяя линия фокусировки на иконке с зубным рядом ушла влево, т.е. Вами был выбран нужный ракурс и качество съемки.

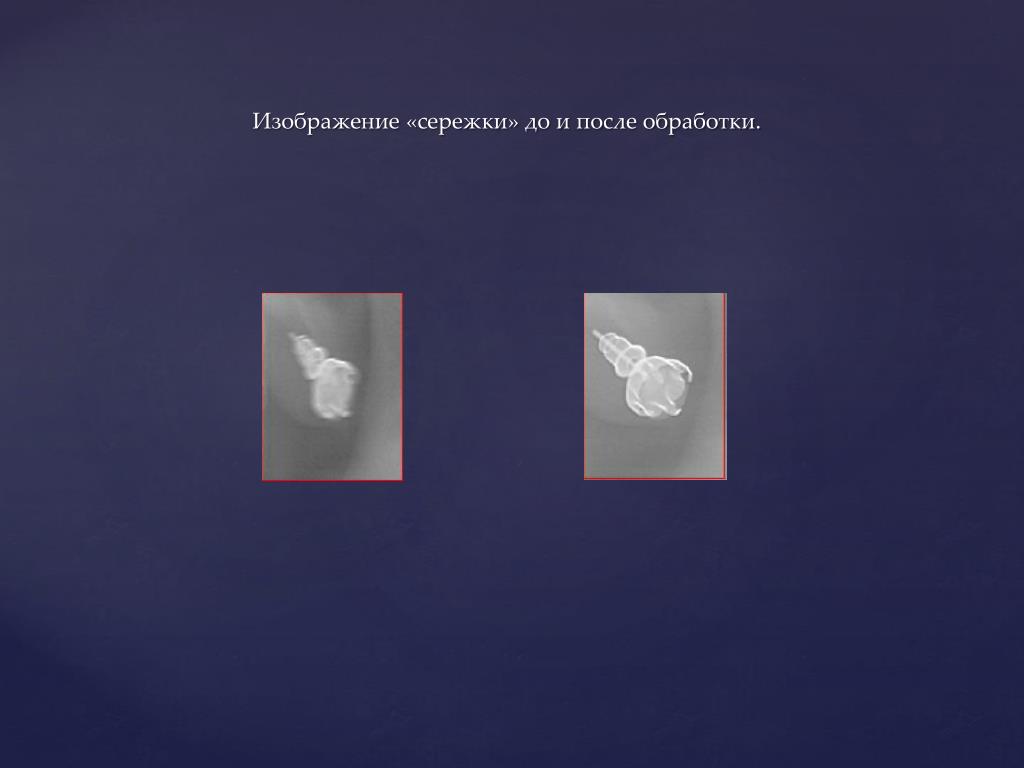

Изображение «сережки» до и после обработки.

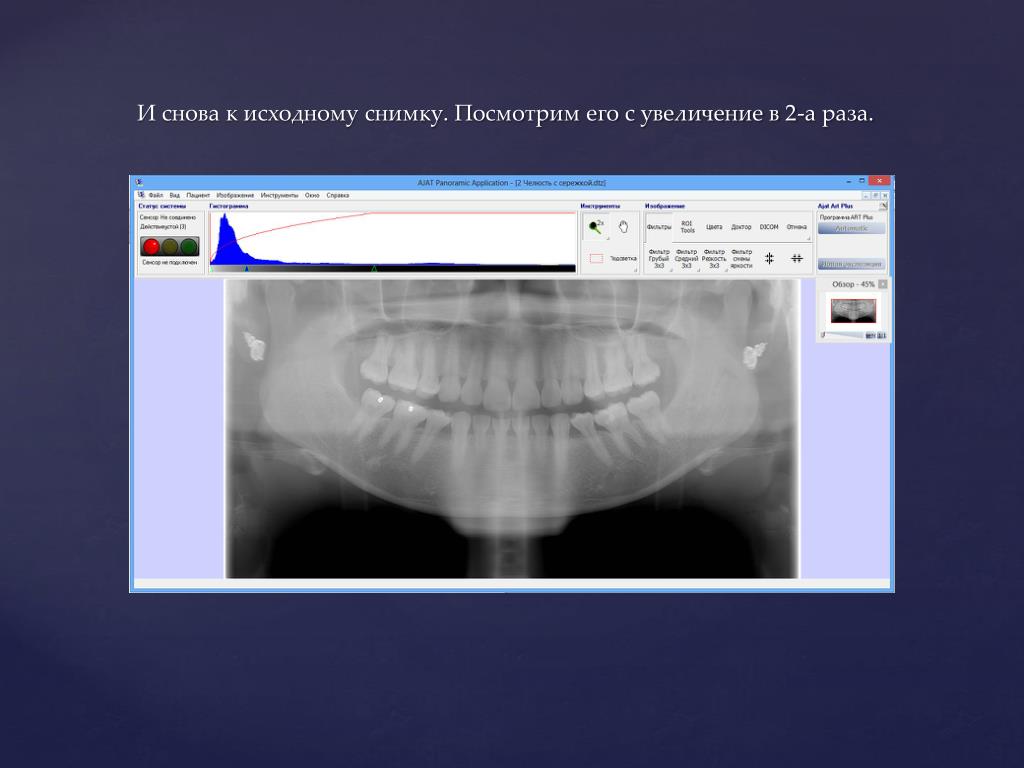

И снова к исходному снимку. Посмотрим его с увеличение в 2-а раза.

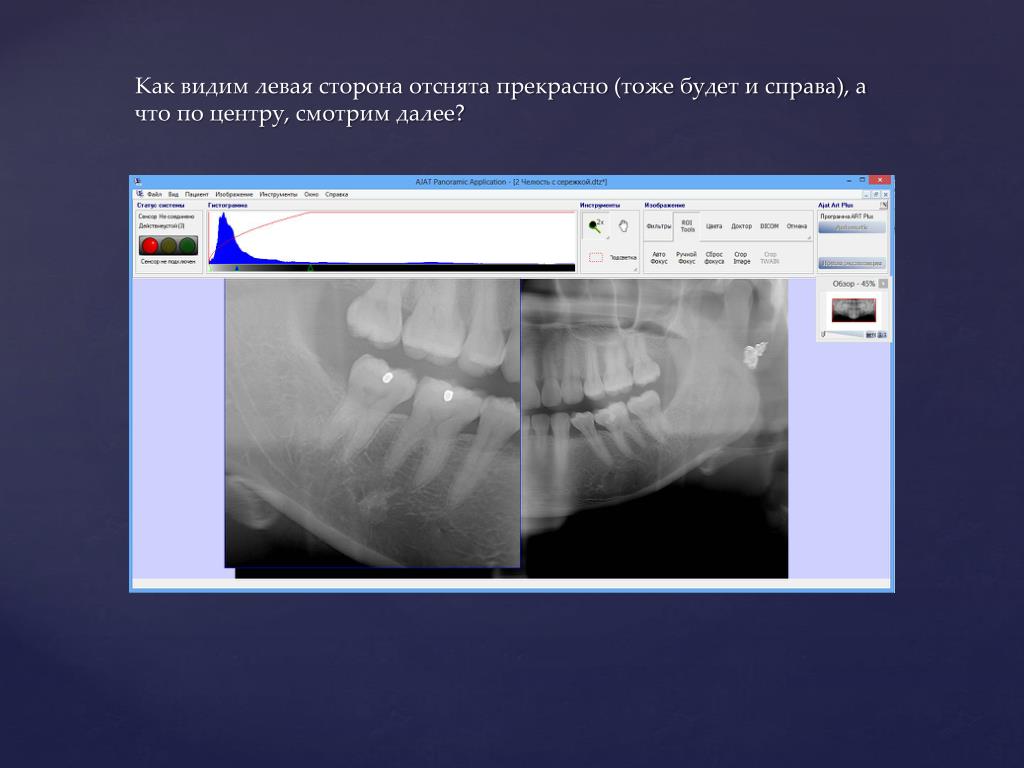

Как видим левая сторона отснята прекрасно (тоже будет и справа), а что по центру, смотрим далее?

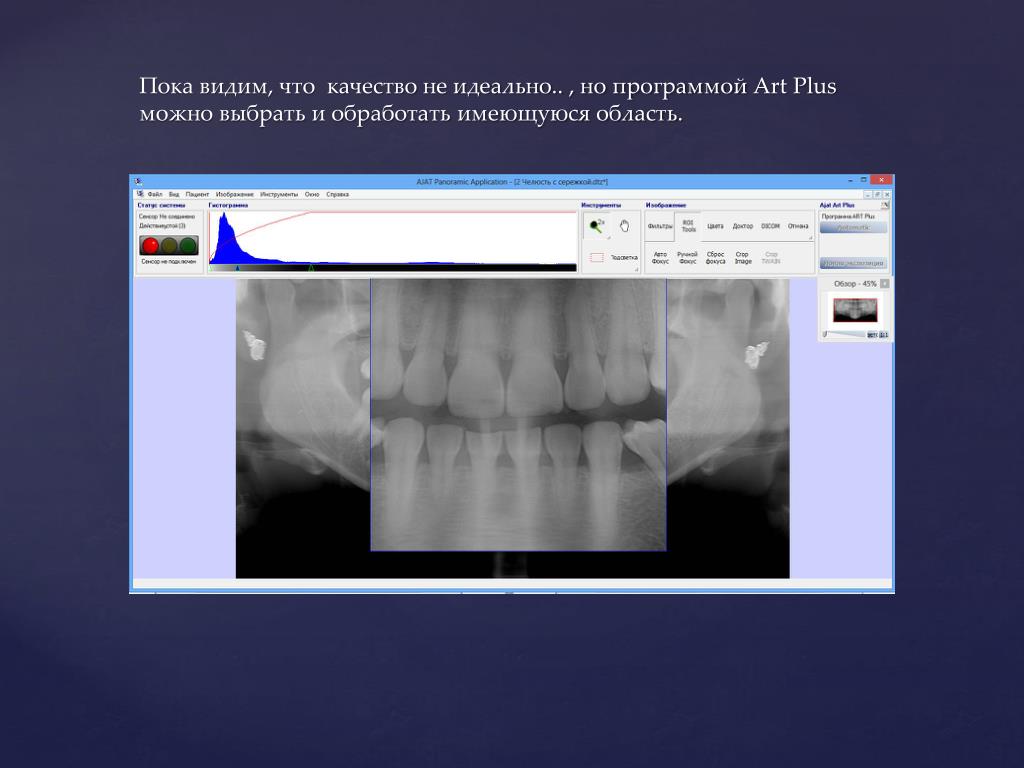

Пока видим, что качество не идеально.. , но программой Art Plus можно выбрать и обработать имеющуюся область.
Так же, как и в случае с сережкой, выбираем зону настройки. Красный квадрат.

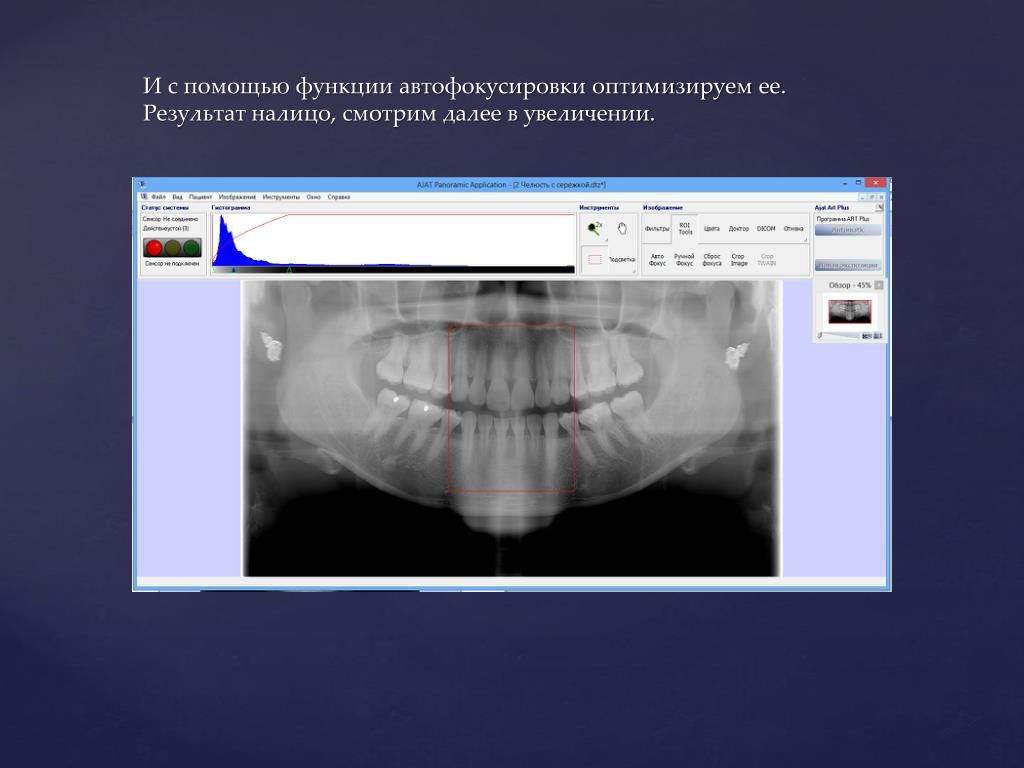

И с помощью функции автофокусировки оптимизируем ее. Результат налицо, смотрим далее в увеличении.

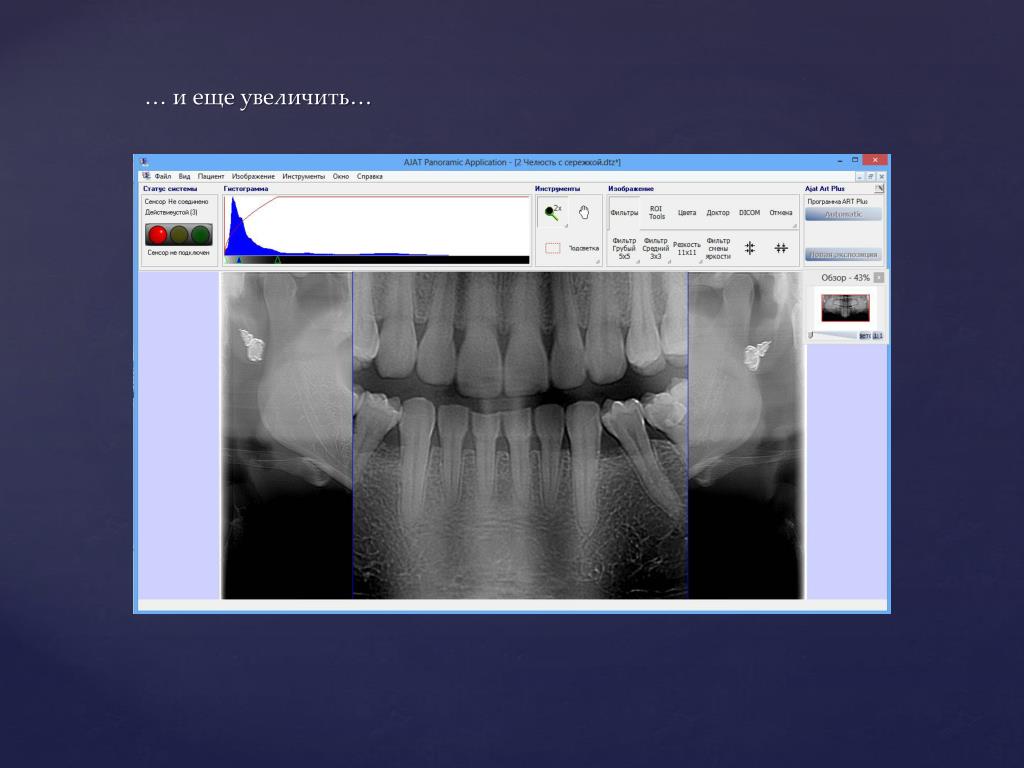

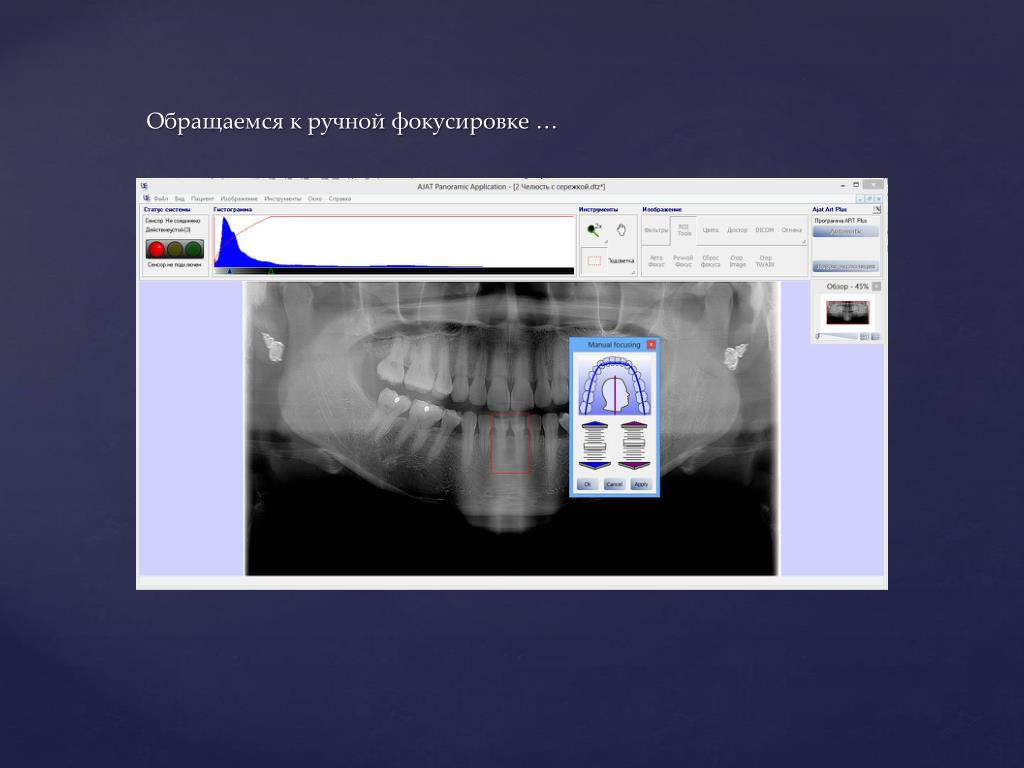

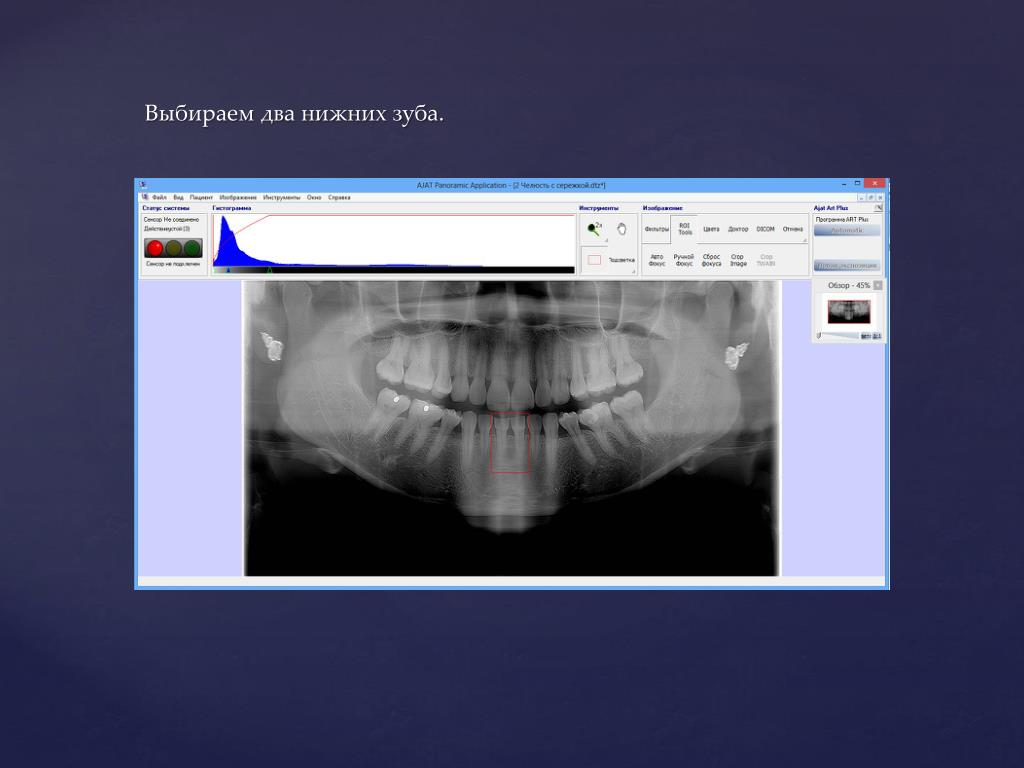

При увеличении снимка видим прекрасное качество, но хотя два нижних центральных зуба видны хорошо, мы можем сделать его лучше с помощью ручной фокусировки, как на примере с «сережками», смотри следующий слайд.

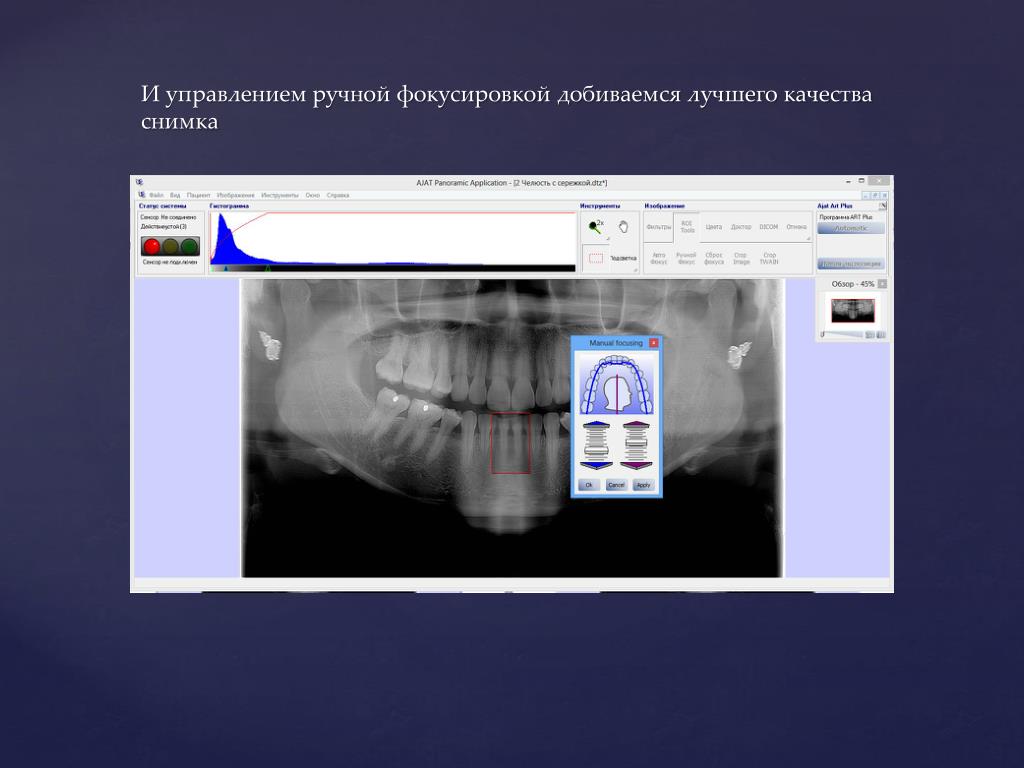

И управлением ручной фокусировкой добиваемся лучшего качества снимка

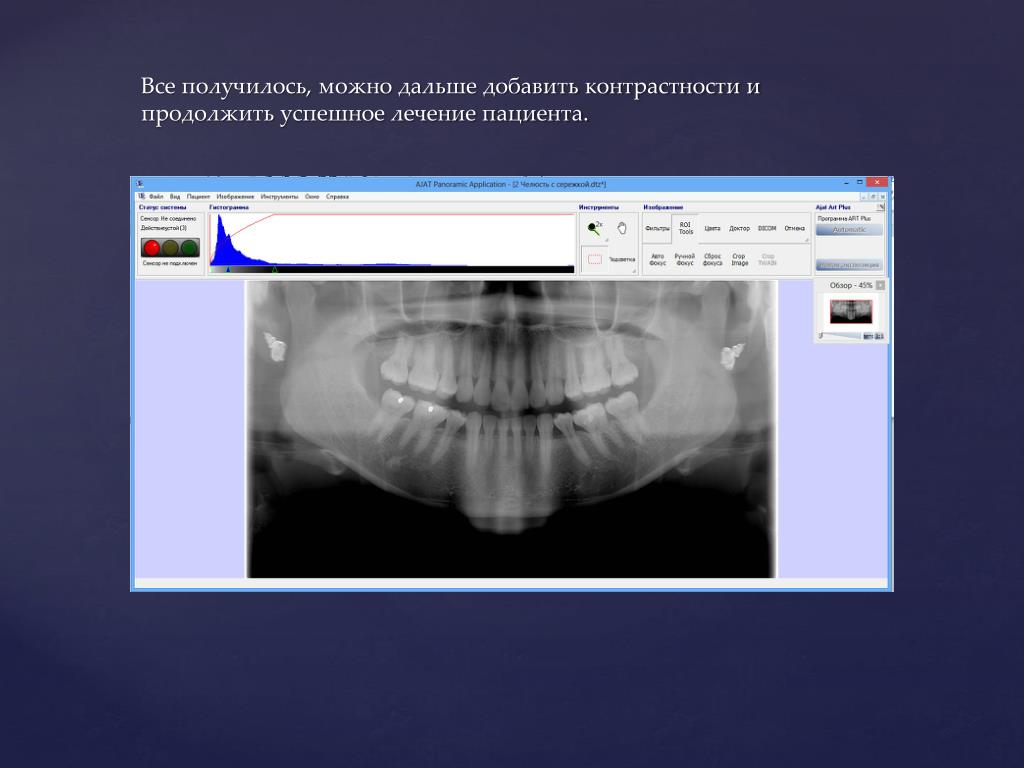

Все получилось, можно дальше добавить контрастности и продолжить успешное лечение пациента.
ООО «ИВАДЕНТ» 117420 г.Москваул.Наметкина 14/1 тел. +7-495-331-4344 факс +7-495-718-3677 e-mail: eva@evadent.ru Успехов в работе, ждем Вас! Генеральный директор ООО «ИВАДЕНТ» Суханов Антон Анатольевич моб. тел. +7-916-696-4864
