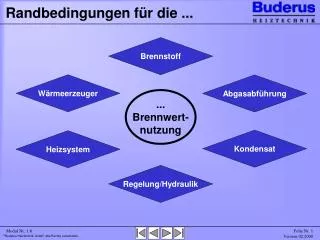

  1. Randbedingungen für die ... Brennstoff Wärmeerzeuger Abgasabführung ... Brennwert- nutzung Kondensat Heizsystem Regelung/Hydraulik Modul Nr.:1.8

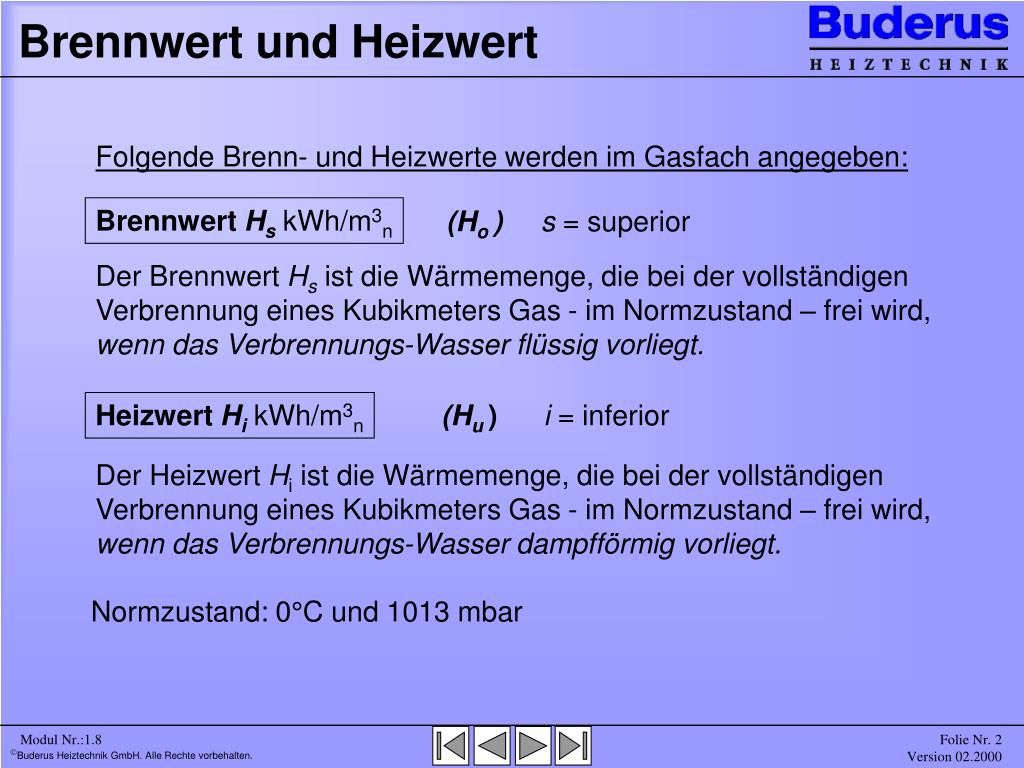

  2. Brennwert und Heizwert Folgende Brenn- und Heizwerte werden im Gasfach angegeben: Brennwert Hs kWh/m3n (Ho )s = superior Der Brennwert Hs ist die Wärmemenge, die bei der vollständigen Verbrennung eines Kubikmeters Gas - im Normzustand – frei wird, wenn das Verbrennungs-Wasser flüssig vorliegt. Heizwert HikWh/m3n (Hu ) i = inferior Der Heizwert Hi ist die Wärmemenge, die bei der vollständigen Verbrennung eines Kubikmeters Gas - im Normzustand – frei wird, wenn das Verbrennungs-Wasser dampfförmig vorliegt. Normzustand: 0°C und 1013 mbar Modul Nr.:1.8

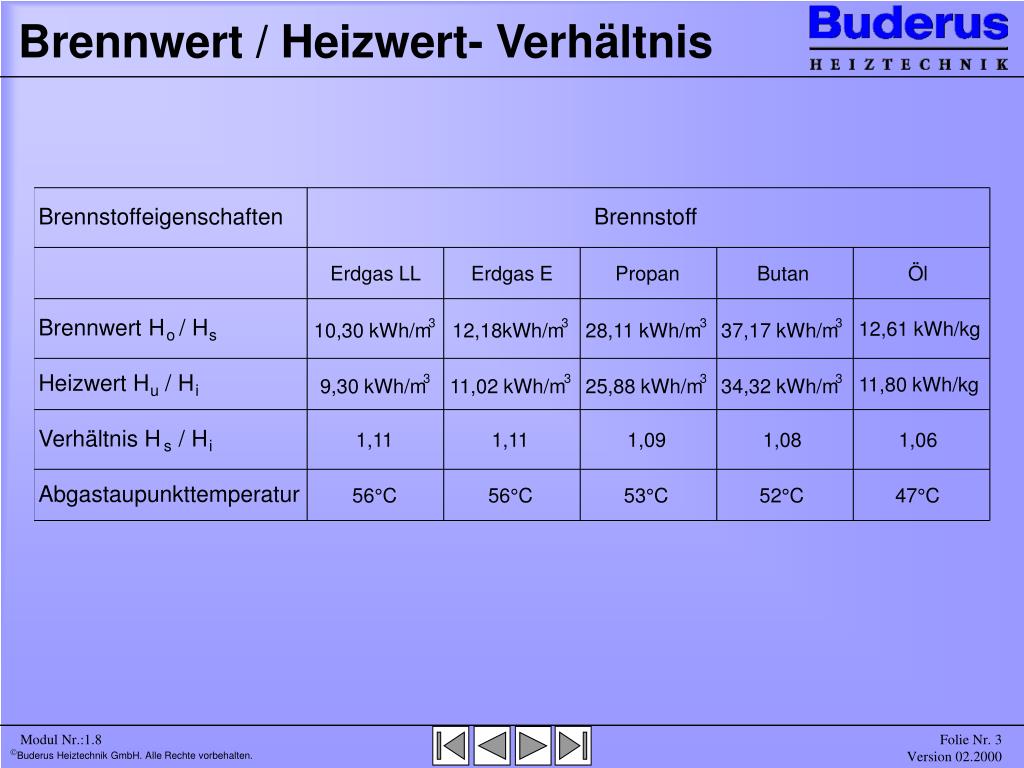

  3. Brennwert / Heizwert- Verhältnis Brennstoffeigenschaften Brennstoff Erdgas LL Erdgas E Propan Butan Öl Brennwert H / H 3 3 3 3 12,61 kWh/kg 10,30 kWh/m 12,18kWh/m 28,11 kWh/m 37,17 kWh/m o s Heizwert H / H 3 3 3 3 11,80 kWh/kg 9,30 kWh/m 11,02 kWh/m 25,88 kWh/m 34,32 kWh/m u i Verhältnis H / H 1,11 1,11 1,09 1,08 1,06 s i Abgastaupunkttemperatur 56°C 56°C 53°C 52°C 47°C Modul Nr.:1.8

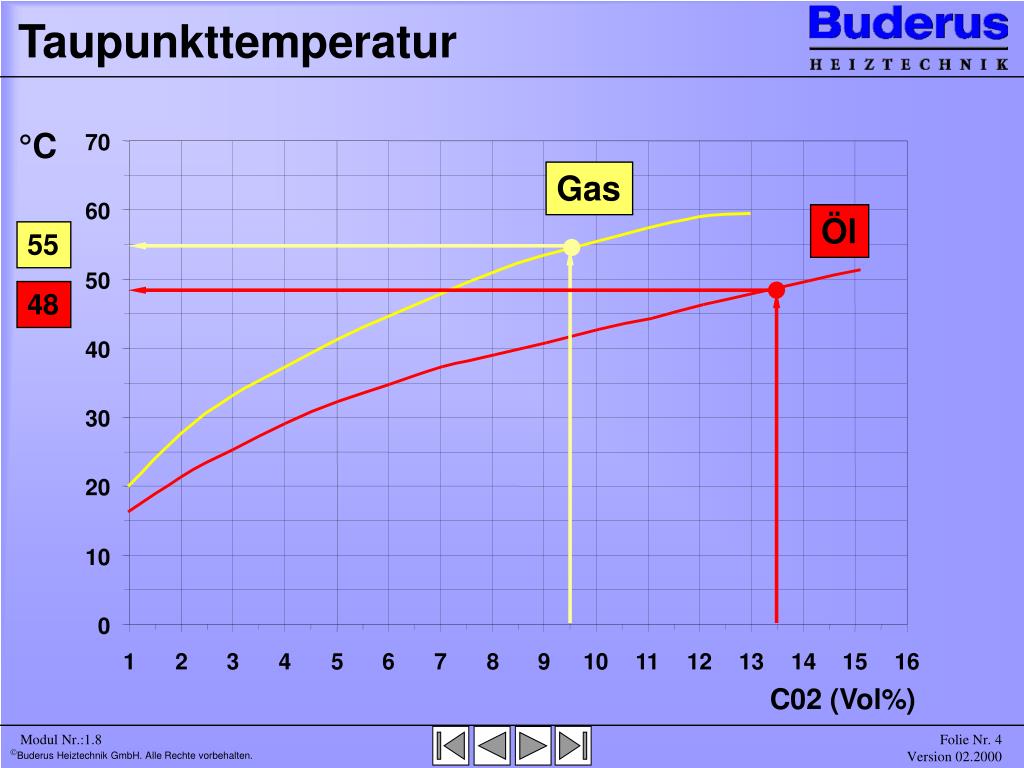

  4. Taupunkttemperatur °C 70 60 50 40 30 20 10 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 C02 (Vol%) Gas Öl 55 48 Modul Nr.:1.8

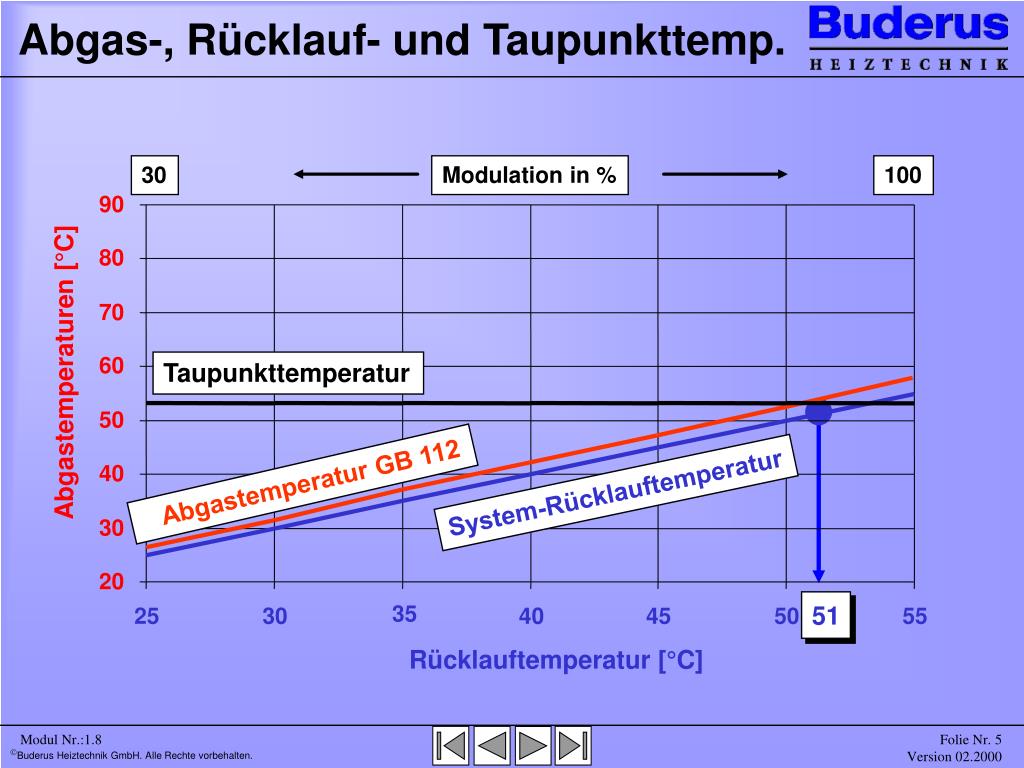

  5. Abgas-, Rücklauf- und Taupunkttemp. 30 Modulation in % 100 90 80 70 60 Abgastemperaturen [°C] 50 40 30 20 35 25 30 40 45 50 55 Rücklauftemperatur [°C] Taupunkttemperatur Abgastemperatur GB 112 System-Rücklauftemperatur 51 Modul Nr.:1.8

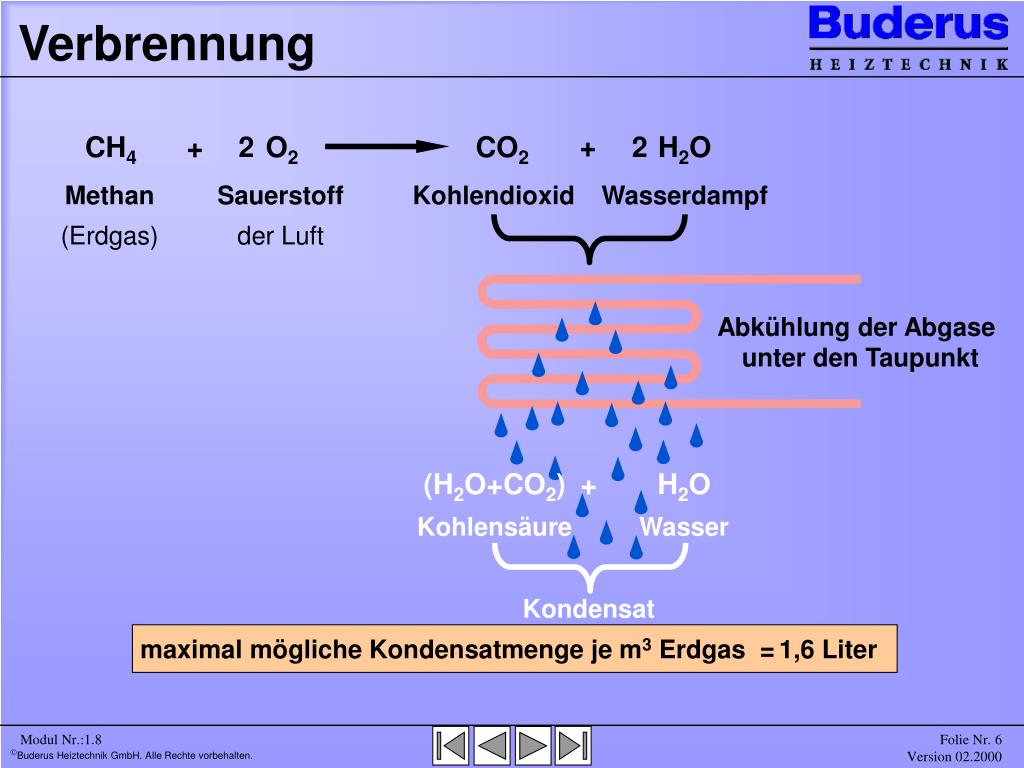

  6. Verbrennung + CH4 + 2 O2 CO2 2 H2O Methan Sauerstoff Kohlendioxid Wasserdampf (Erdgas) der Luft Abkühlung der Abgase unter den Taupunkt (H2O+CO2) + H2O Kohlensäure Wasser maximal mögliche Kondensatmenge je m3 Erdgas = 1,6 Liter Kondensat Modul Nr.:1.8

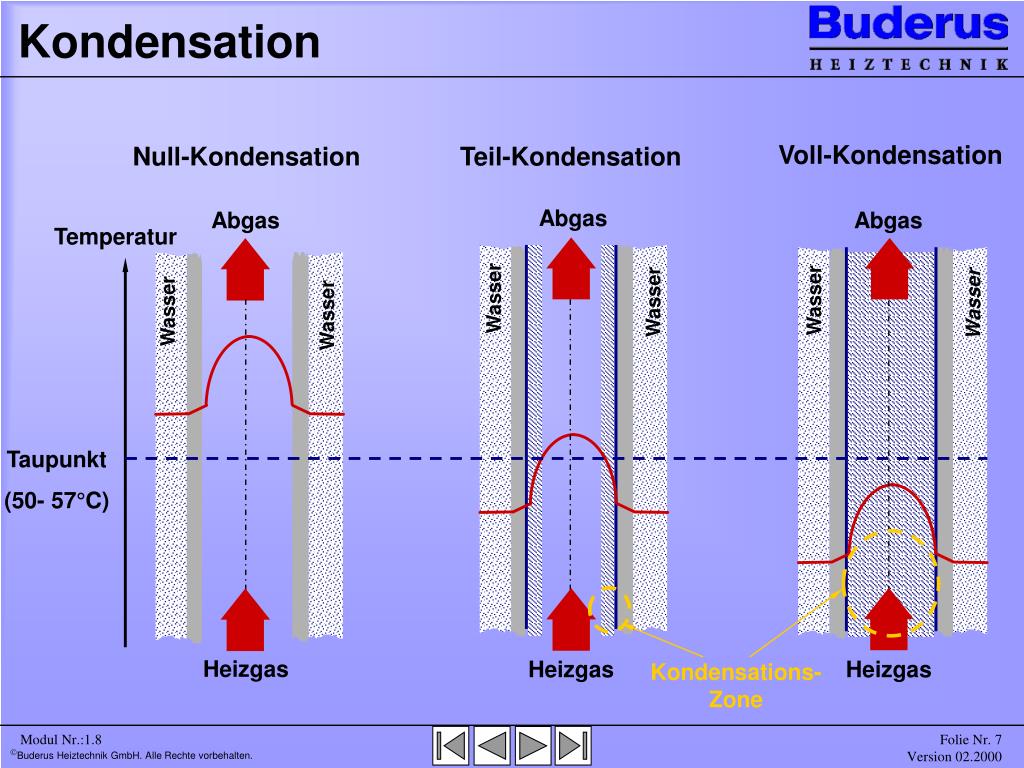

  7. Kondensation Voll-Kondensation Null-Kondensation Teil-Kondensation Abgas Abgas Abgas Temperatur Wasser Wasser Wasser Wasser Wasser Wasser Taupunkt (50- 57°C) Heizgas Heizgas Heizgas Kondensations-Zone Modul Nr.:1.8

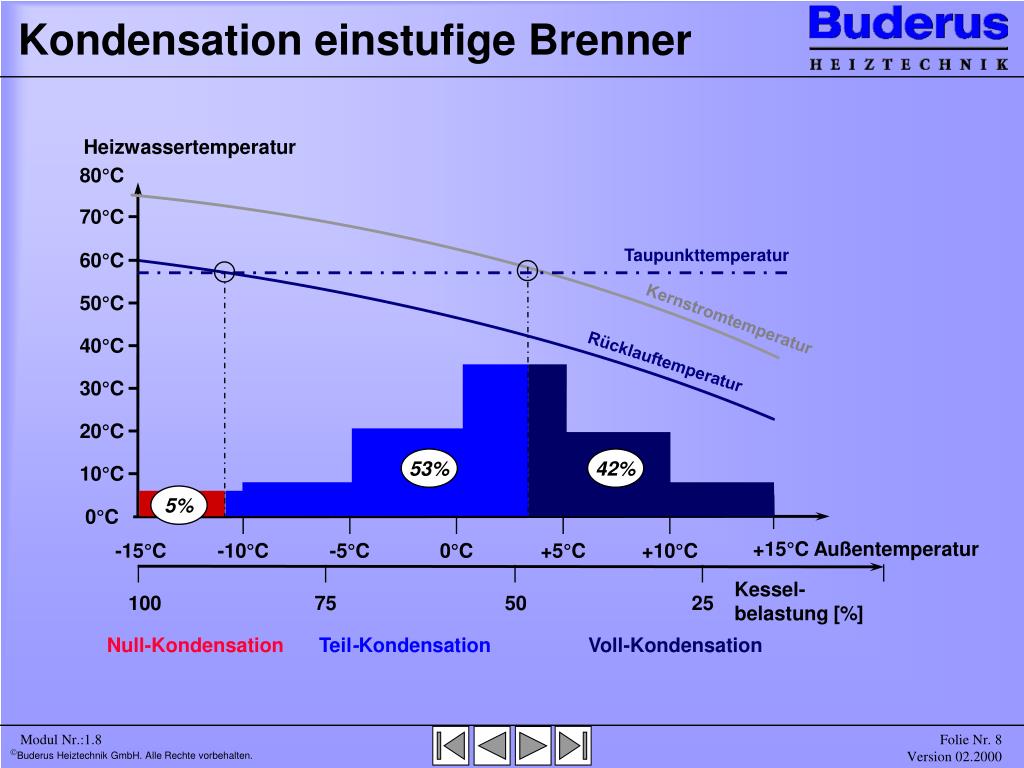

  8. Kondensation einstufige Brenner Heizwassertemperatur 80°C 70°C Taupunkttemperatur 60°C 50°C Kernstromtemperatur 40°C Rücklauftemperatur 30°C 20°C 53% 42% 10°C 5% 0°C +15°C Außentemperatur -15°C -10°C -5°C 0°C +5°C +10°C Kessel- belastung [%] 100 75 50 25 Null-Kondensation Teil-Kondensation Voll-Kondensation Modul Nr.:1.8

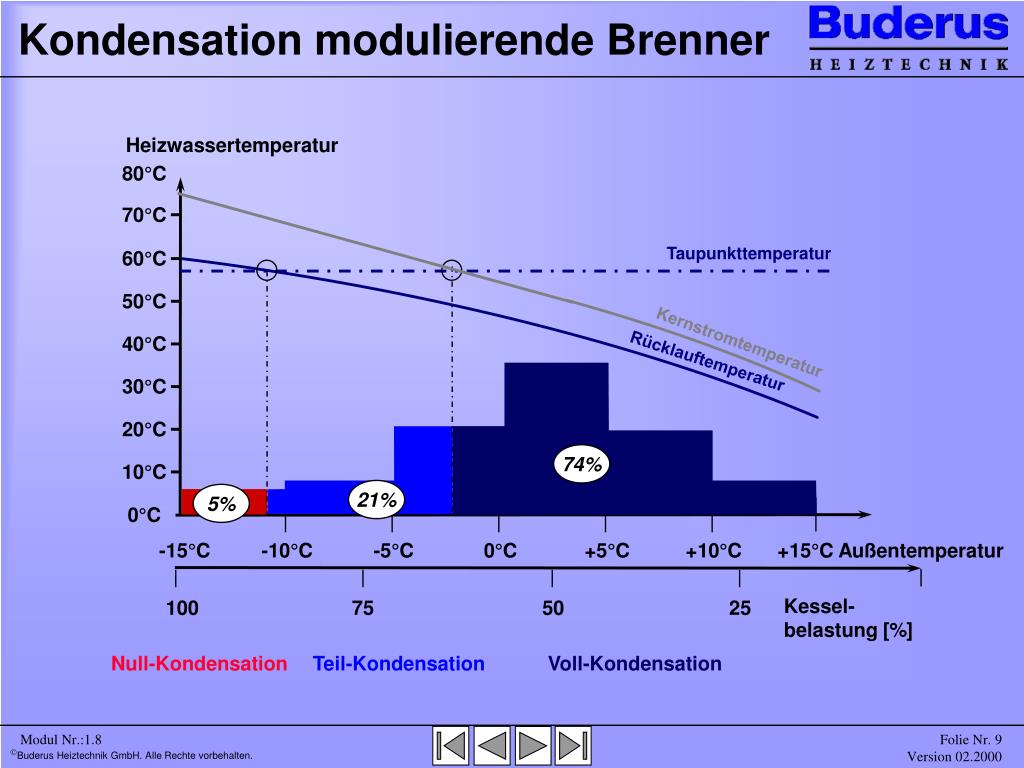

  9. Kondensation modulierende Brenner Heizwassertemperatur 80°C 70°C 60°C 50°C 40°C Kernstromtemperatur 30°C 20°C 74% 10°C 21% 5% 0°C -15°C -10°C -5°C 0°C +5°C +10°C +15°C Außentemperatur 100 75 50 25 Kessel- belastung [%] Null-Kondensation Teil-Kondensation Voll-Kondensation Taupunkttemperatur Rücklauftemperatur Modul Nr.:1.8

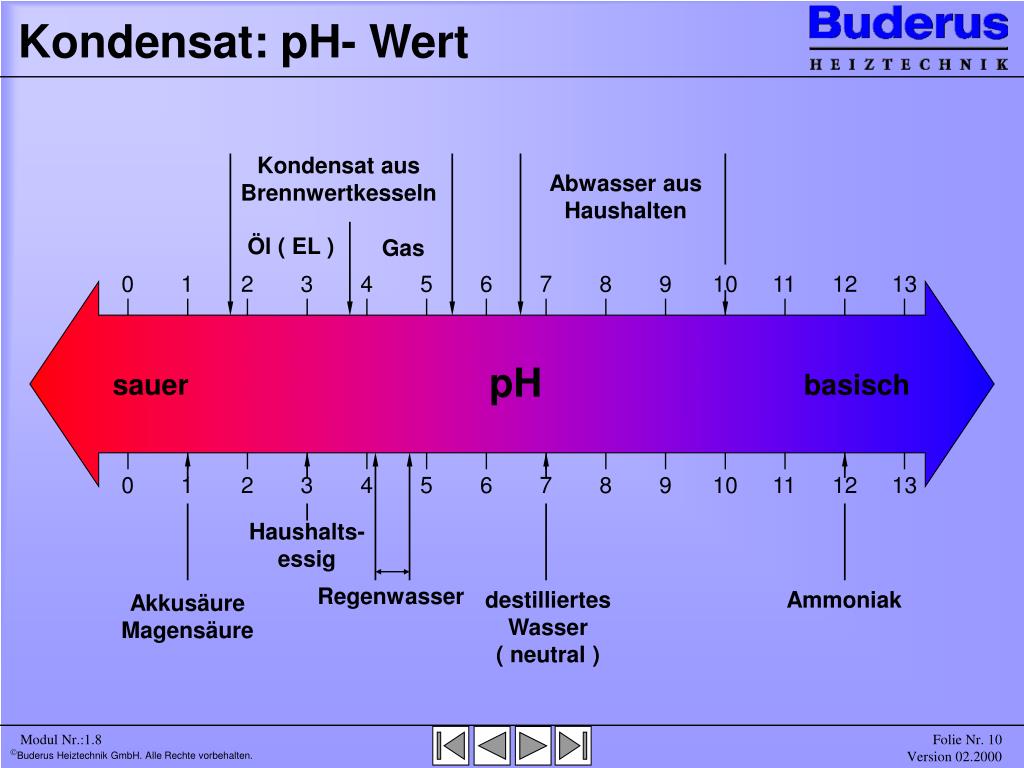

  10. Kondensat: pH- Wert Kondensat aus Brennwertkesseln Abwasser aus Haushalten Öl ( EL ) Gas 0 1 2 3 4 5 6 7 8 9 10 11 12 13 pH sauer basisch 0 1 2 3 4 5 6 7 8 9 10 11 12 13 Haushalts- essig Regenwasser destilliertes Wasser ( neutral ) Ammoniak Akkusäure Magensäure Modul Nr.:1.8

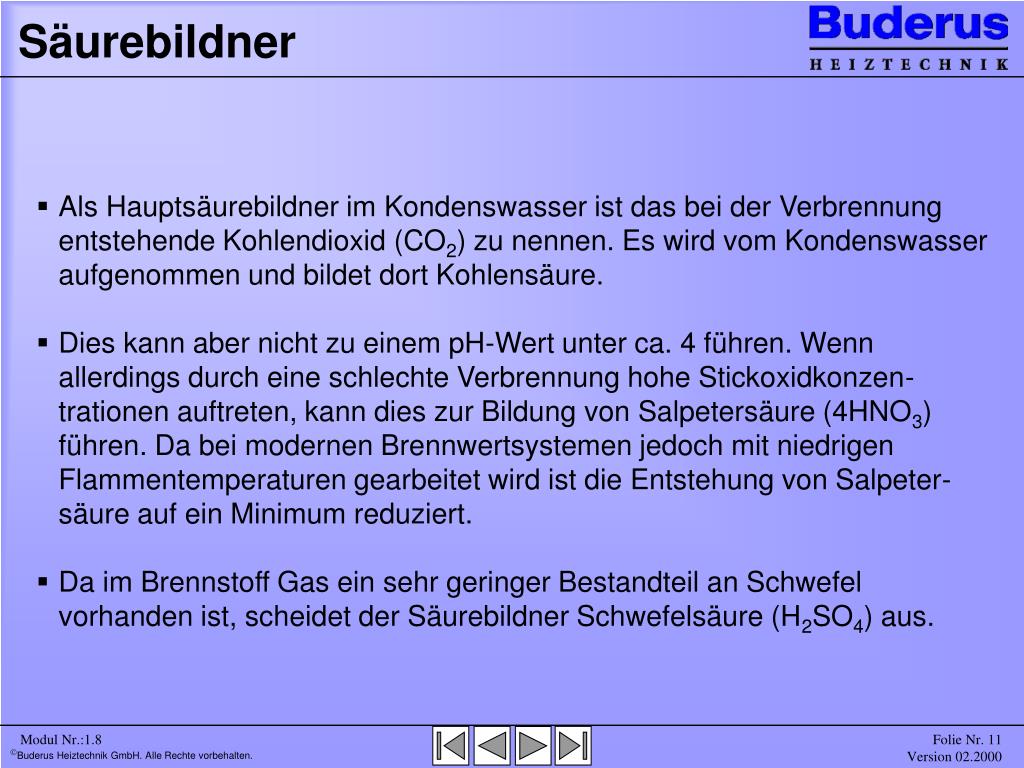

  11. Säurebildner • Als Hauptsäurebildner im Kondenswasser ist das bei der Verbrennungentstehende Kohlendioxid (CO2) zu nennen. Es wird vom Kondenswasseraufgenommen und bildet dort Kohlensäure. • Dies kann aber nicht zu einem pH-Wert unter ca. 4 führen. Wennallerdings durch eine schlechte Verbrennung hohe Stickoxidkonzen-trationen auftreten, kann dies zur Bildung von Salpetersäure (4HNO3)führen. Da bei modernen Brennwertsystemen jedoch mit niedrigenFlammentemperaturen gearbeitet wird ist die Entstehung von Salpeter-säure auf ein Minimum reduziert. • Da im Brennstoff Gas ein sehr geringer Bestandteil an Schwefelvorhanden ist, scheidet der Säurebildner Schwefelsäure (H2SO4) aus. Modul Nr.:1.8

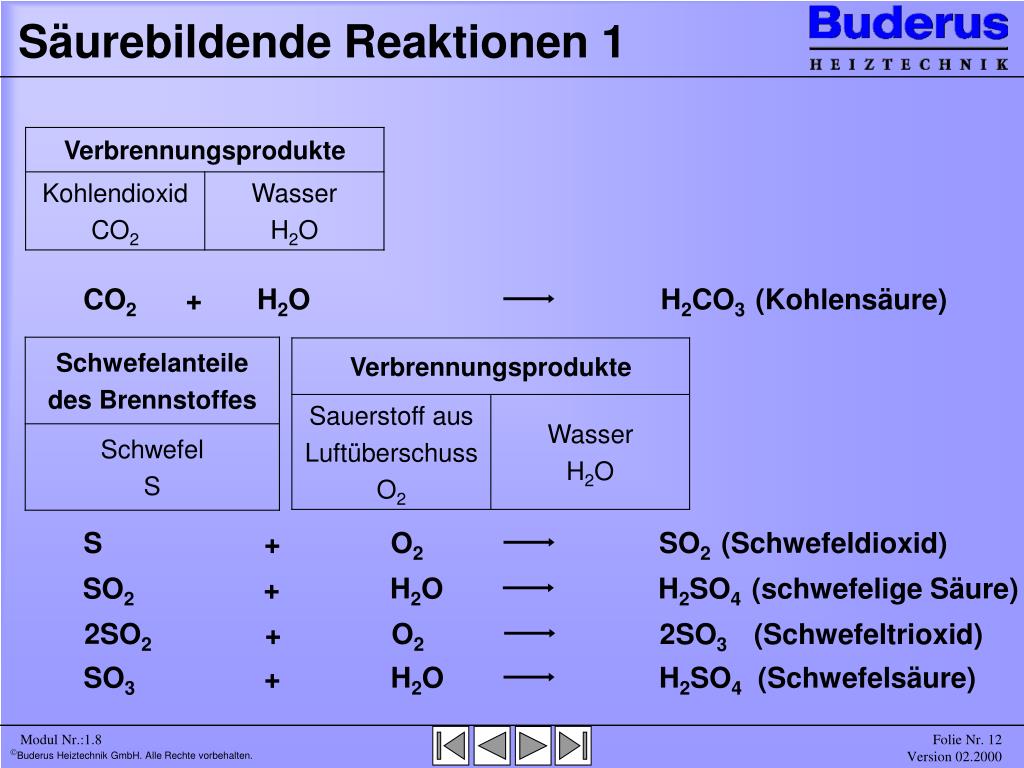

  12. Säurebildende Reaktionen 1 CO2 + H2O H2CO3 (Kohlensäure) S + O2 SO2 (Schwefeldioxid) SO2 + H2O 2SO2 + O2 SO3 + H2O H2SO4 (schwefelige Säure) 2SO3 (Schwefeltrioxid) H2SO4 (Schwefelsäure) Modul Nr.:1.8

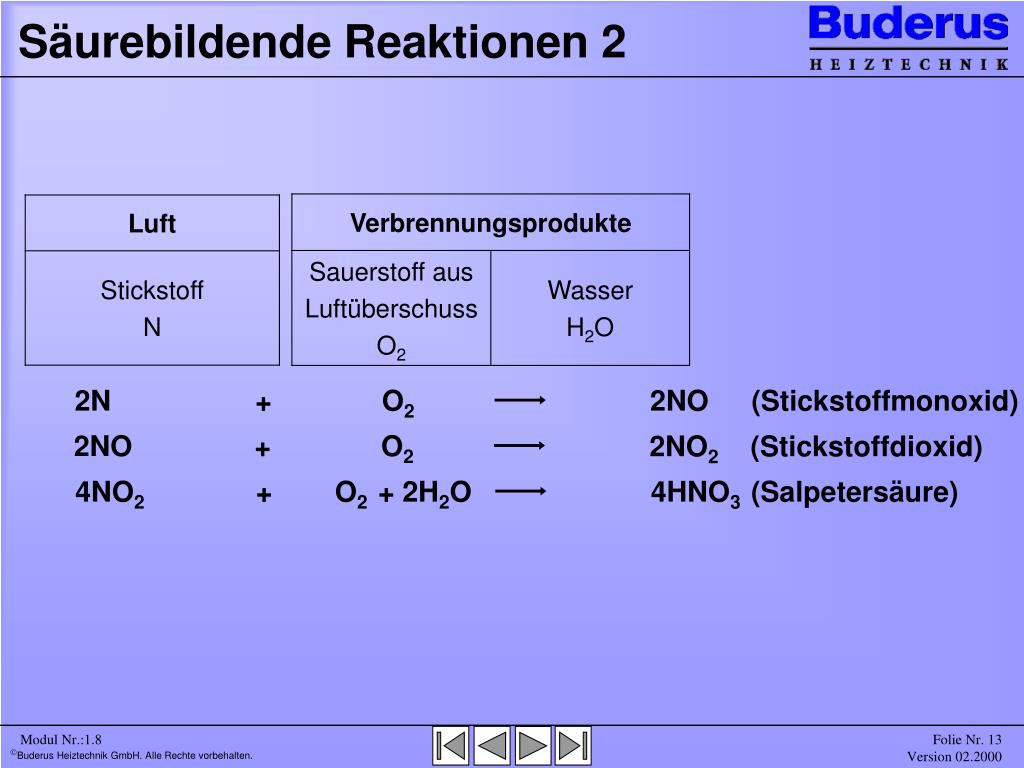

  13. Säurebildende Reaktionen 2 2N + O2 2NO(Stickstoffmonoxid) 2NO + O2 4NO2 + O2 + 2H2O 2NO2 (Stickstoffdioxid) 4HNO3 (Salpetersäure) Modul Nr.:1.8

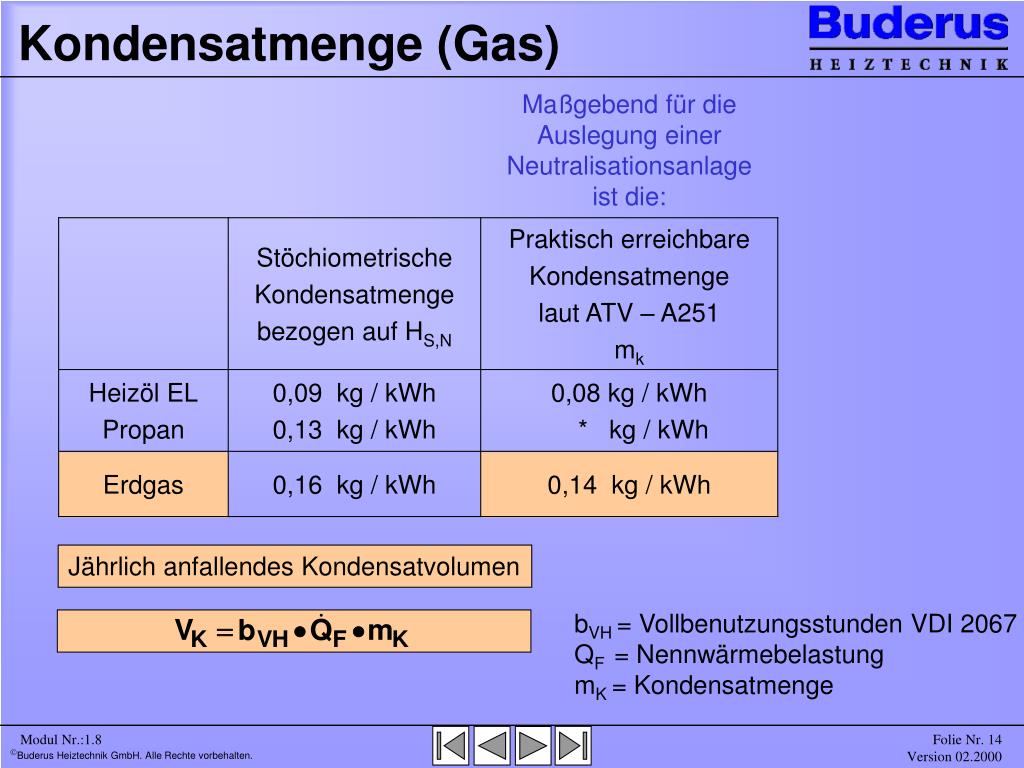

  14. Kondensatmenge (Gas) Maßgebend für die Auslegung einer Neutralisationsanlage ist die: Jährlich anfallendes Kondensatvolumen bVH = Vollbenutzungsstunden VDI 2067 QF = Nennwärmebelastung mK = Kondensatmenge Modul Nr.:1.8

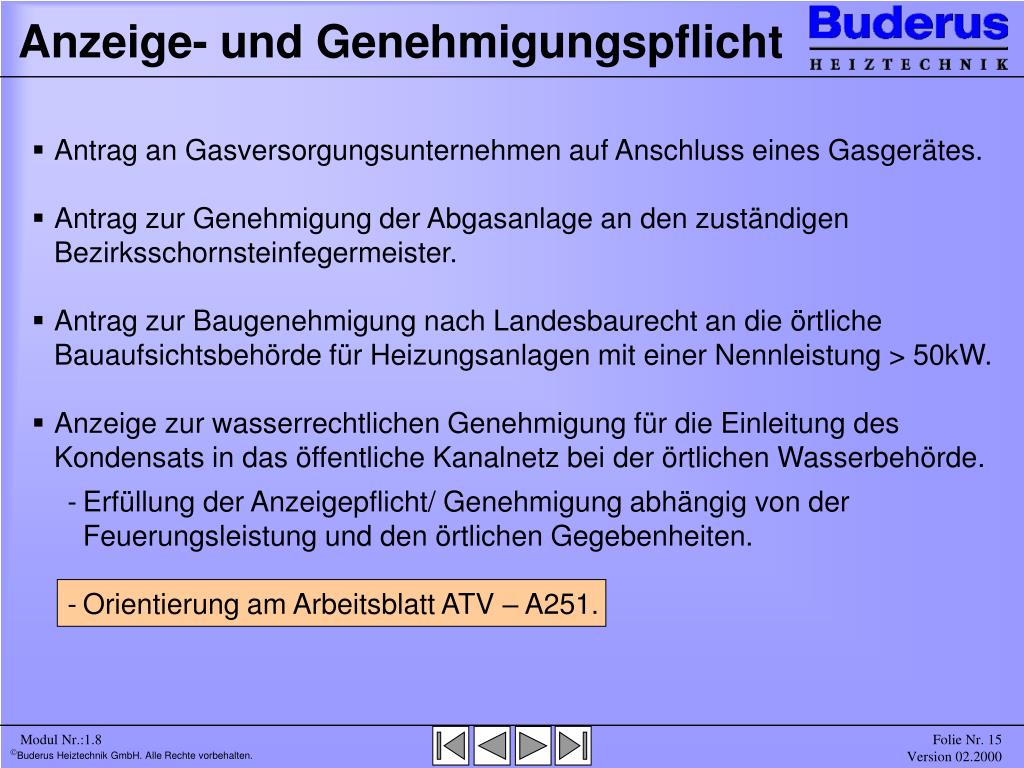

  15. Anzeige- und Genehmigungspflicht • Antrag an Gasversorgungsunternehmen auf Anschluss eines Gasgerätes. • Antrag zur Genehmigung der Abgasanlage an den zuständigenBezirksschornsteinfegermeister. • Antrag zur Baugenehmigung nach Landesbaurecht an die örtlicheBauaufsichtsbehörde für Heizungsanlagen mit einer Nennleistung > 50kW. • Anzeige zur wasserrechtlichen Genehmigung für die Einleitung desKondensats in das öffentliche Kanalnetz bei der örtlichen Wasserbehörde. • Erfüllung der Anzeigepflicht/ Genehmigung abhängig von derFeuerungsleistung und den örtlichen Gegebenheiten. • Orientierung am Arbeitsblatt ATV – A251. Modul Nr.:1.8

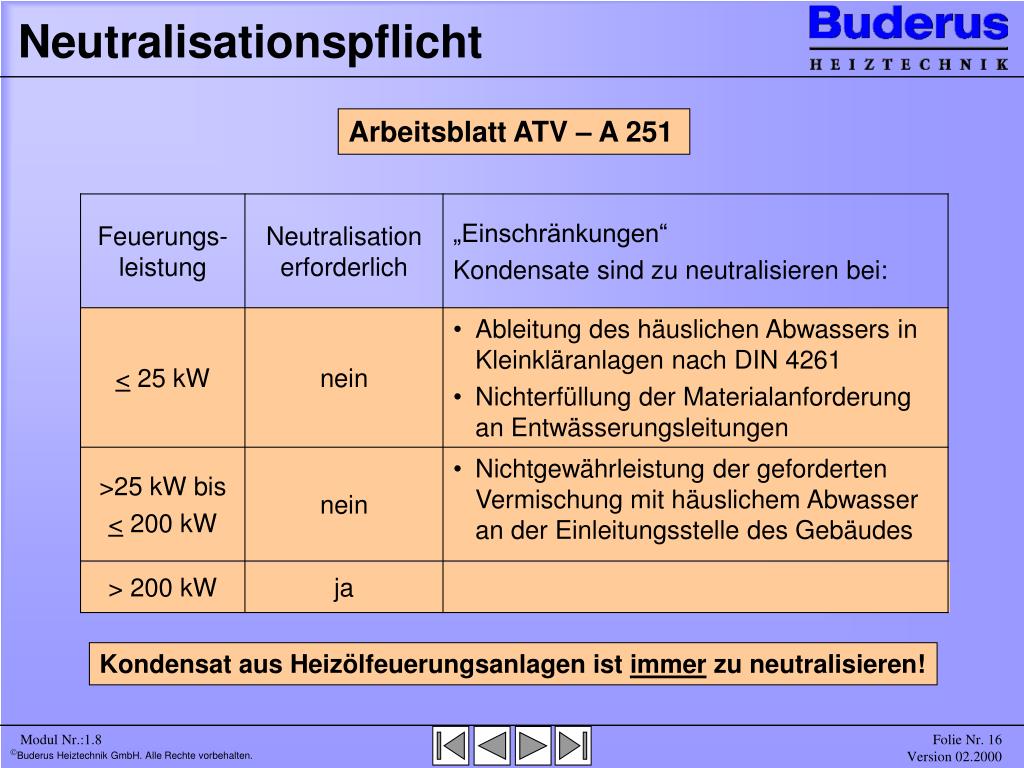

  16. Neutralisationspflicht Arbeitsblatt ATV – A 251 Kondensat aus Heizölfeuerungsanlagen ist immer zu neutralisieren! Modul Nr.:1.8

  17. Brennwertkessel Logamax plus GB 112 Logamax plus GB 122 Modul Nr.:1.8

  18. Nomenklatur Logamax plus Dachname für wandhängende Brennwertgeräte Gussbrennwertkessel Kleiner Leistungsbereich Generationskennung Gebläsevormischbrenner Leistungsgröße 24 kW Logamax plus GB 112-24 Modul Nr.:1.8

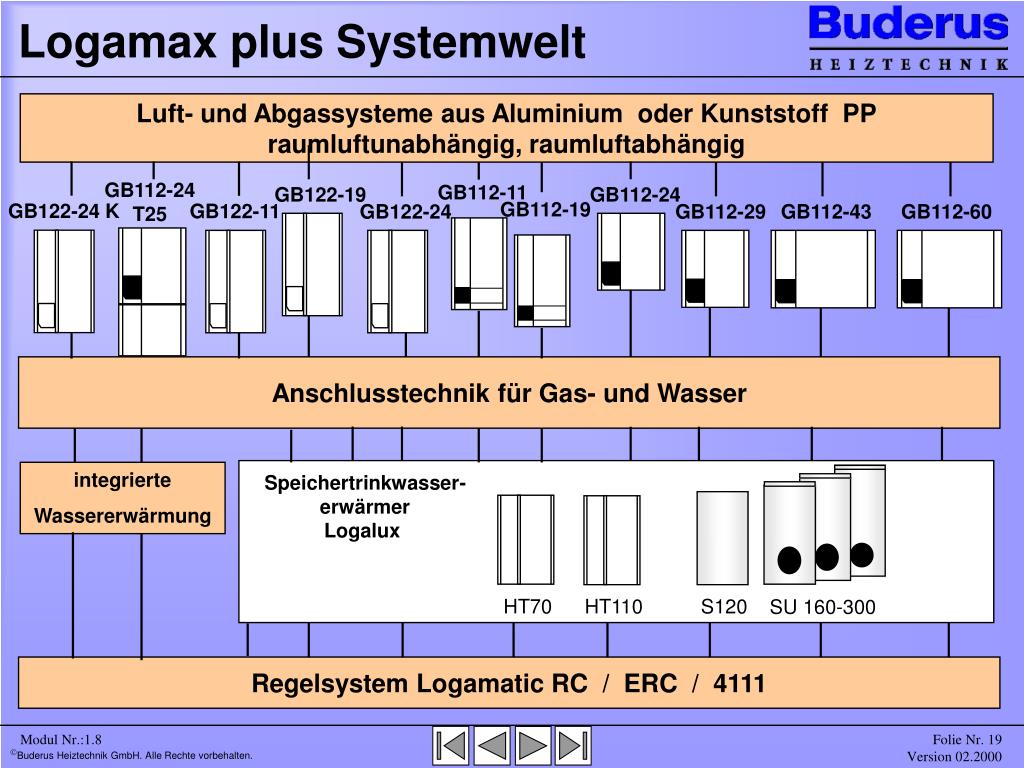

  19. Logamax plus Systemwelt GB112-24 T25 GB112-11 GB122-19 GB112-24 GB112-19 GB122-24 K GB122-11 GB122-24 GB112-29 GB112-43 GB112-60 Anschlusstechnik für Gas- und Wasser integrierte Wassererwärmung Speichertrinkwasser- erwärmer Logalux 0 HT70 HT110 S120 SU 160-300 Regelsystem Logamatic RC / ERC / 4111 Luft- und Abgassysteme aus Aluminium oder Kunststoff PP raumluftunabhängig, raumluftabhängig Modul Nr.:1.8

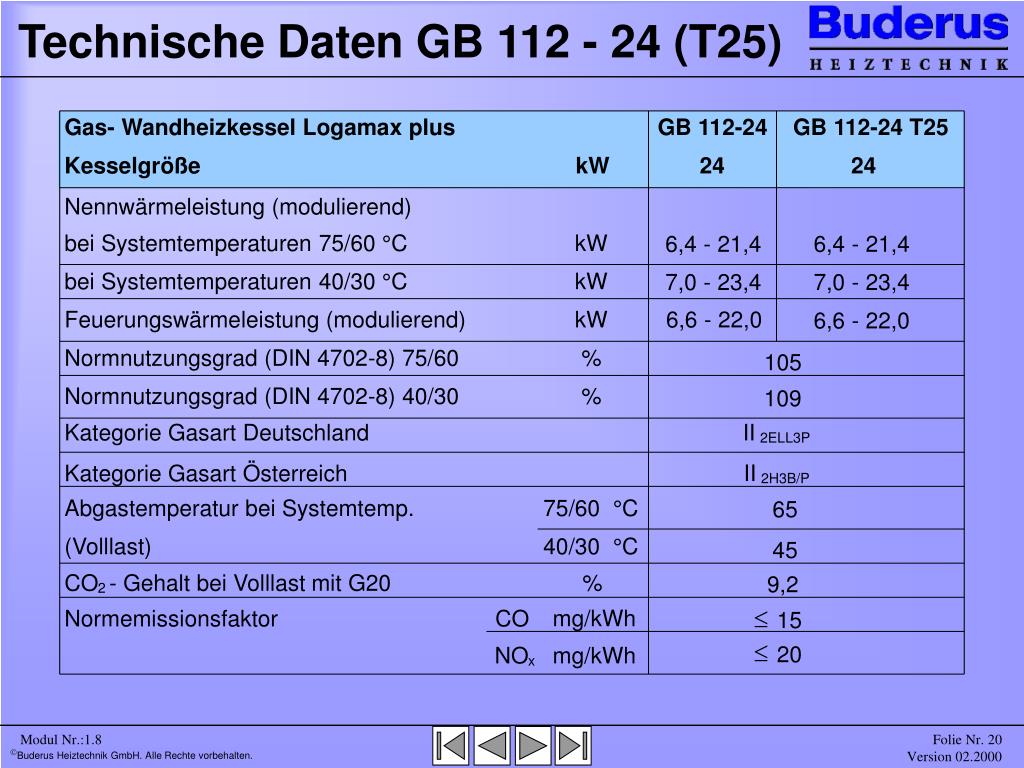

  20. Technische Daten GB 112 - 24 (T25) Gas- Wandheizkessel Logamax plus GB 112-24 GB 112-24 T25 Kesselgröße kW 24 24 Nennwärmeleistung (modulierend) bei Systemtemperaturen 75/60 °C kW 6,4 - 21,4 6,4 - 21,4 bei Systemtemperaturen 40/30 °C kW 7,0 - 23,4 7,0 - 23,4 Feuerungswärmeleistung (modulierend) kW 6,6 - 22,0 6,6 - 22,0 Normnutzungsgrad (DIN 4702-8) 75/60 % Normnutzungsgrad (DIN 4702-8) 40/30 % II 2ELL3P II 2H3B/P Abgastemperatur bei Systemtemp. 75/60 °C (Volllast) CO - Gehalt bei Volllast mit G20 % 2 mg/kWh Normemissionsfaktor CO 15 20 NO mg/kWh x 105 109 Kategorie Gasart Deutschland Kategorie Gasart Österreich 65 40/30 °C 45 9,2 Modul Nr.:1.8

  21. Technische Daten GB 112 - 29/43/60 Gas- Wandheizkessel Logamax plus GB 112-29 GB 112-43 GB 112-60 Kesselgröße kW 29 43 60 Nennwärmeleistung (modulierend) bei Systemtemperaturen 75/60 °C kW 8,2 - 27,3 11,8 - 39,3 21,4 - 55,1 bei Systemtemperaturen 40/30 °C kW 8,8 - 29,9 12,9 - 42,9 23,7 - 60,0 Feuerungswärmeleistung (modulierend) kW 8,4 - 28,0 12,1 - 40,2 22,0 - 56,6 Normnutzungsgrad (DIN 4702-8) 75/60 % 105 Normnutzungsgrad (DIN 4702-8) 40/30 % 109 Kategorie Gasart Deutschland II II 2ELL3P 2ELL3P Kategorie Gasart Österreich II II 2H3B/P 2H3B/P Abgastemperatur bei Systemtemp. 75/60 °C 65 (Volllast) 45 CO - Gehalt bei Volllast mit G20 % 9,2 2 15 Normemissionsfaktor CO mg/kWh NO mg/kWh 20 x 40/30 °C Modul Nr.:1.8

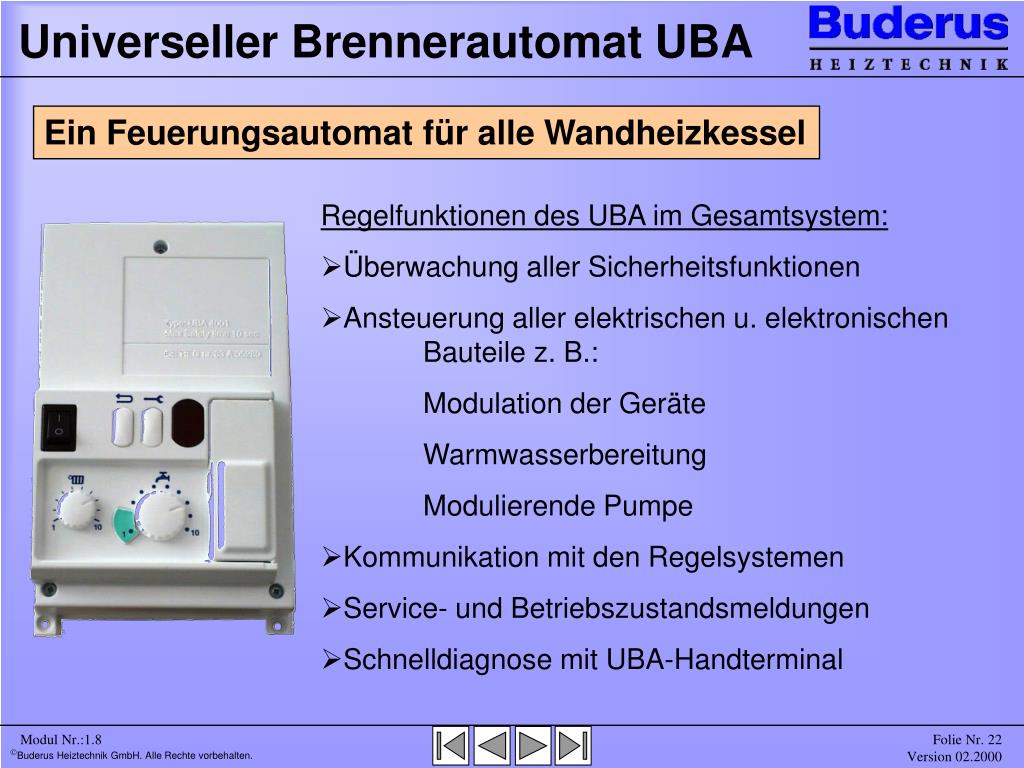

  22. Universeller Brennerautomat UBA Ein Feuerungsautomat für alle Wandheizkessel • Regelfunktionen des UBA im Gesamtsystem: • Überwachung aller Sicherheitsfunktionen • Ansteuerung aller elektrischen u. elektronischen Bauteile z. B.: Modulation der Geräte Warmwasserbereitung Modulierende Pumpe • Kommunikation mit den Regelsystemen • Service- und Betriebszustandsmeldungen • Schnelldiagnose mit UBA-Handterminal Modul Nr.:1.8

  23. Universeller Brennerautomat (1) 1. Bedienebene Service Taste LCD-Anzeige Netzschalter Ein / Aus Reset Taste Regler Warmwasser- temperatur Regler maximale Kessel- vorlauftemperatur Modul Nr.:1.8

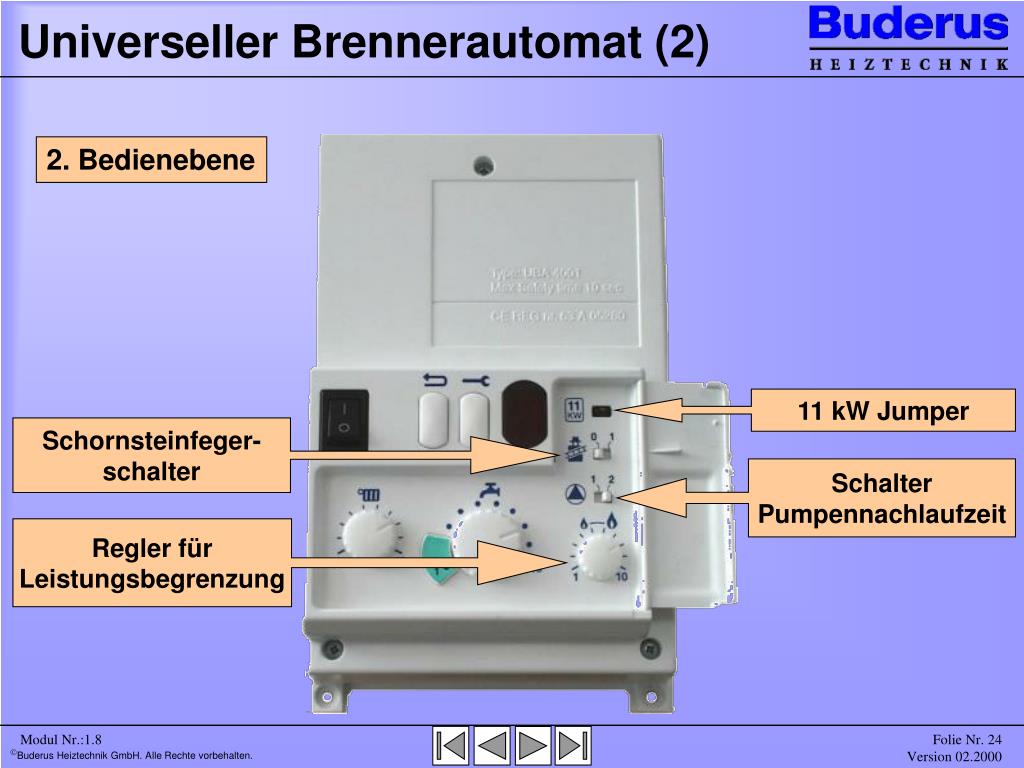

  24. Universeller Brennerautomat (2) 2. Bedienebene 11 kW Jumper Schornsteinfeger-schalter Schalter Pumpennachlaufzeit Regler für Leistungsbegrenzung Modul Nr.:1.8

  25. Universeller Brennerautomat Rückansicht Anschluss Glüh- zünder und Flammenüber- wachung Transformator Ersatzsicherung Anschlüsse für Erdungskabel Feinsicherungen F1, F2, F3 Pumpenanschluss 230 Volt- Anschluss Gebläseanschluss Anschluss für 20- poligen Stecker Anschluss für 18- poligen Stecker Modul Nr.:1.8

  26. UBA- Handterminal Anschluss für UBA- Handterminal • Hilfsmittel für den Servicetechniker bei Montage,Wartung und Störungsbeseitigung. • Stromversorgung über das Anschlusskabel.Bei Batteriebetrieb als unabhängiges Service-und Diagnosegerät. • Einfache Aktualisierung durch eine PCMCIA-Karte. Eine Software für alle Wandheizkessel. Modul Nr.:1.8

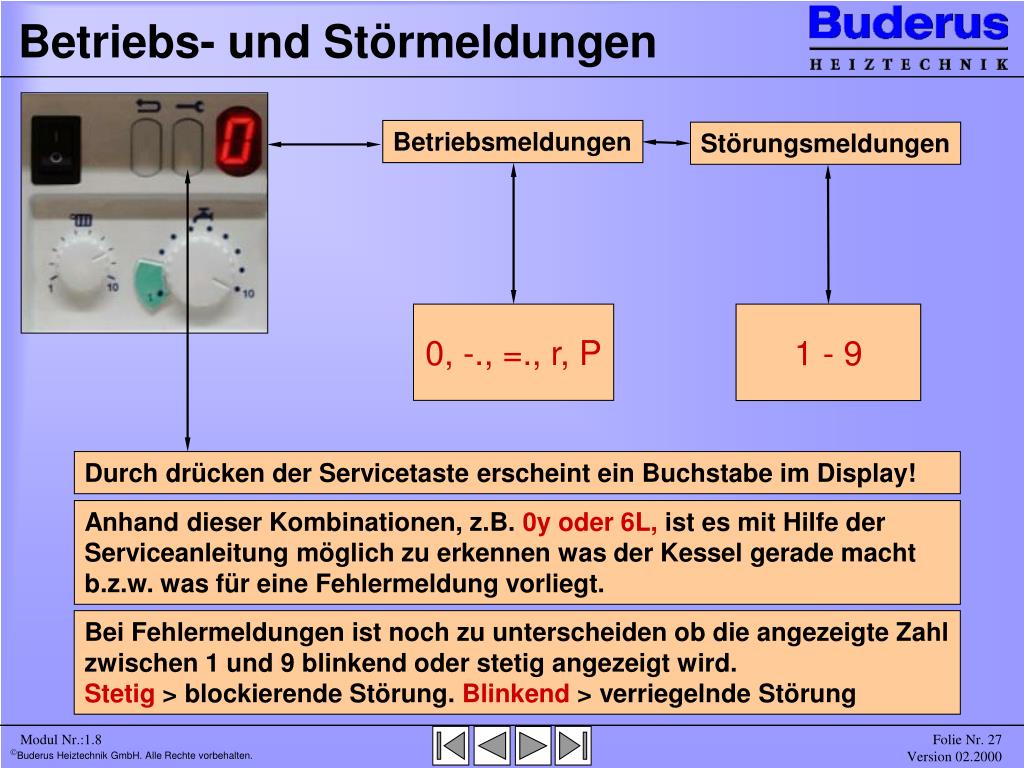

  27. Betriebs- und Störmeldungen Betriebsmeldungen Störungsmeldungen 0, -., =., r, P 1 - 9 Durch drücken der Servicetaste erscheint ein Buchstabe im Display! Anhand dieser Kombinationen, z.B. 0y oder 6L, ist es mit Hilfe der Serviceanleitung möglich zu erkennen was der Kessel gerade macht b.z.w. was für eine Fehlermeldung vorliegt. Bei Fehlermeldungen ist noch zu unterscheiden ob die angezeigte Zahl zwischen 1 und 9 blinkend oder stetig angezeigt wird. Stetig > blockierende Störung. Blinkend > verriegelnde Störung Modul Nr.:1.8

  28. Ein / Aus- Temperaturregler (24 VAC) 1 1 1 2 2 Modulierender (digitaler) Regler ERC oder RC oder Logamatic 4111 2 3 3 4 4 I/O- Port/ Kommunikationsanschluss 3 5 5 6 6 Außentemperaturfühler 1 4 7 7 8 8 Stromversorgung 24 VAC/max. 6VA 5 9 9 24 VAC - max 6 VA 10 10 0 VAC Schaltspannung 3- Wege- Ventil (9+11) 11 11 0 V 6 12 12 Niederspannungsleiste Klemme 1/2 nichtleitende Brücke Klemme 3/4 leitende Brücke Klemme 5/6 leitende Brücke Modul Nr.:1.8

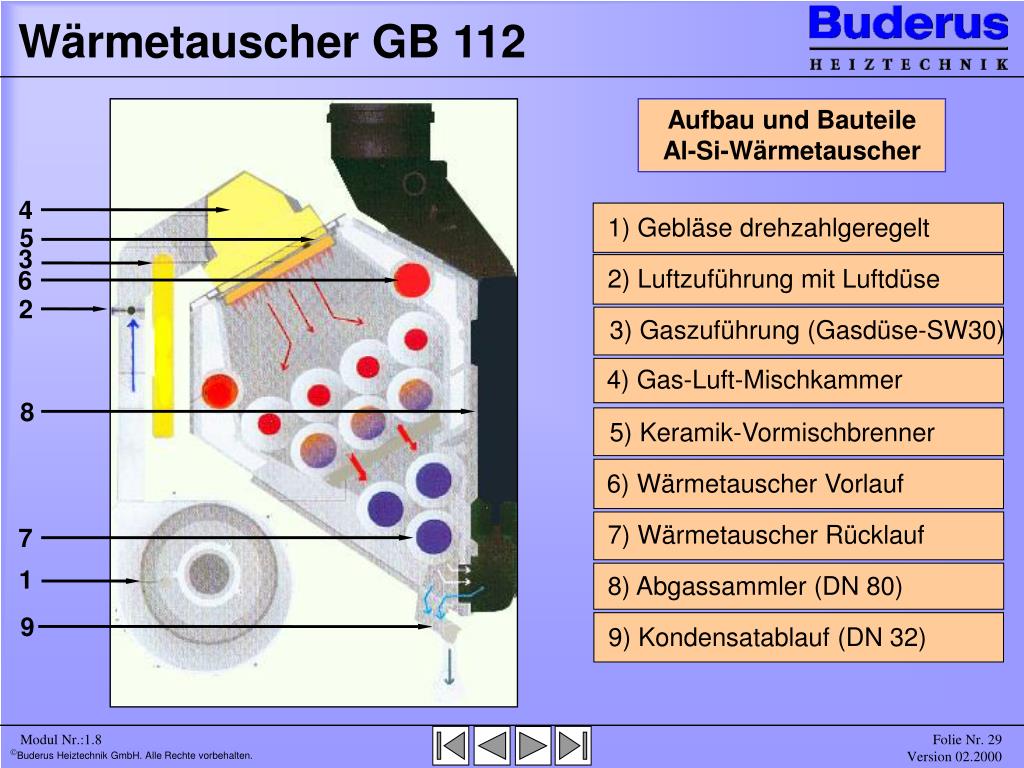

  29. Wärmetauscher GB 112 4 1) Gebläse drehzahlgeregelt 5 3 2) Luftzuführung mit Luftdüse 6 2 3) Gaszuführung (Gasdüse-SW30) 4) Gas-Luft-Mischkammer 8 5) Keramik-Vormischbrenner 6) Wärmetauscher Vorlauf 7) Wärmetauscher Rücklauf 7 1 8) Abgassammler (DN 80) 9 9) Kondensatablauf (DN 32) Aufbau und Bauteile Al-Si-Wärmetauscher Modul Nr.:1.8

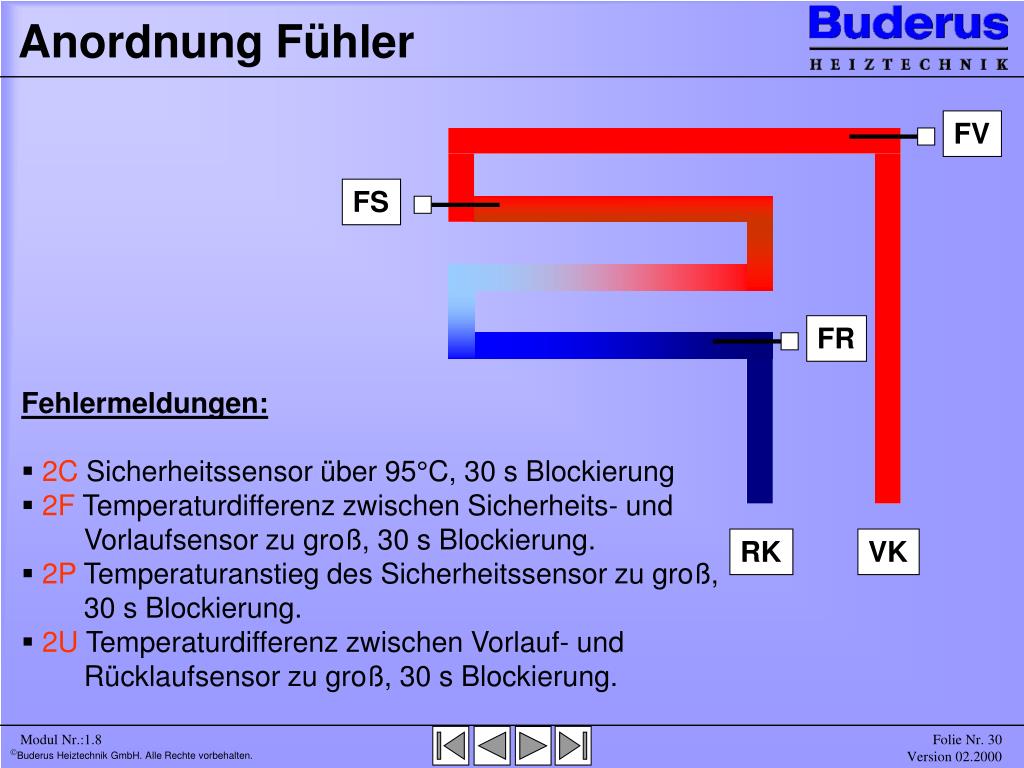

  30. Anordnung Fühler FV FS FR • Fehlermeldungen: • 2C Sicherheitssensor über 95°C, 30 s Blockierung • 2F Temperaturdifferenz zwischen Sicherheits- und Vorlaufsensor zu groß, 30 s Blockierung. • 2P Temperaturanstieg des Sicherheitssensor zu groß, 30 s Blockierung. • 2U Temperaturdifferenz zwischen Vorlauf- und Rücklaufsensor zu groß, 30 s Blockierung. RK VK Modul Nr.:1.8

  31. FDS - System 1 Gerätebelastung (%) Flow - Detektion - System 100 100 80 60 40 20 0 Die Temperaturdifferenz zwischen Kesselwassertemperaturfühler FK und Rücklauftemperaturfühler FR wird erfasst und damit indirekt die Durchflussmenge überwacht. Dt = t FK - t FR 30 25 55 15 20 25 30 35 40 45 50 55 60 Temperaturdifferenz Dt (K) Modul Nr.:1.8

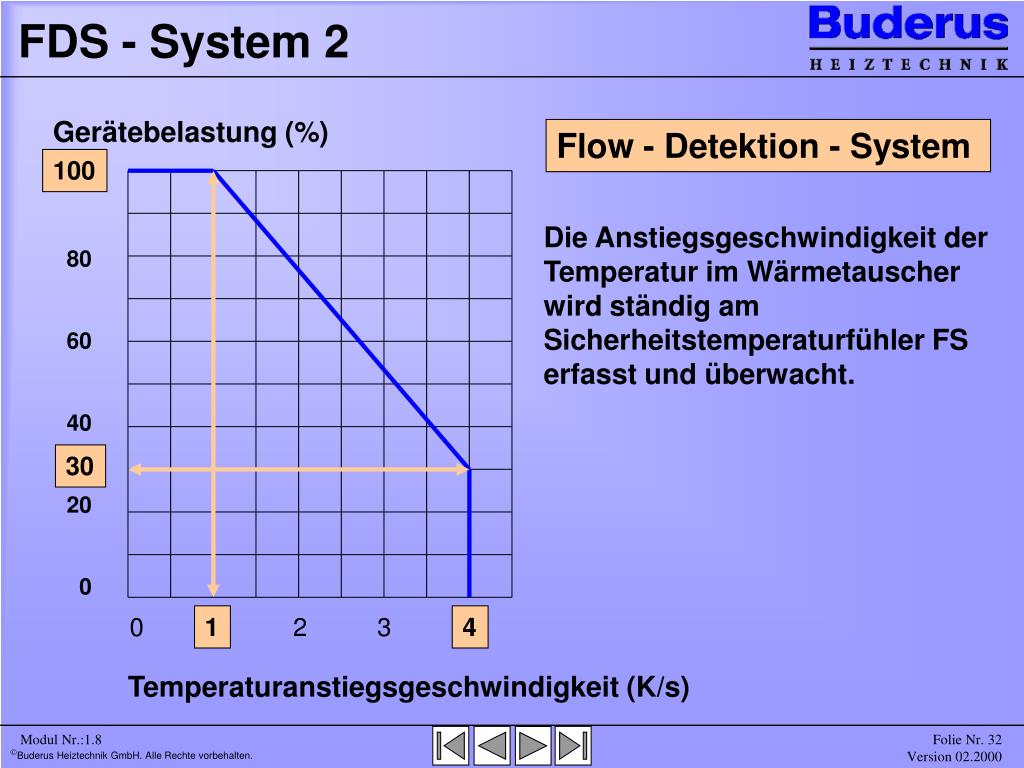

  32. FDS - System 2 Gerätebelastung (%) Flow - Detektion - System 100 100 80 60 40 20 0 Die Anstiegsgeschwindigkeit der Temperatur im Wärmetauscher wird ständig am Sicherheitstemperaturfühler FS erfasst und überwacht. 30 0 1 2 3 4 1 4 Temperaturanstiegsgeschwindigkeit (K/s) Modul Nr.:1.8

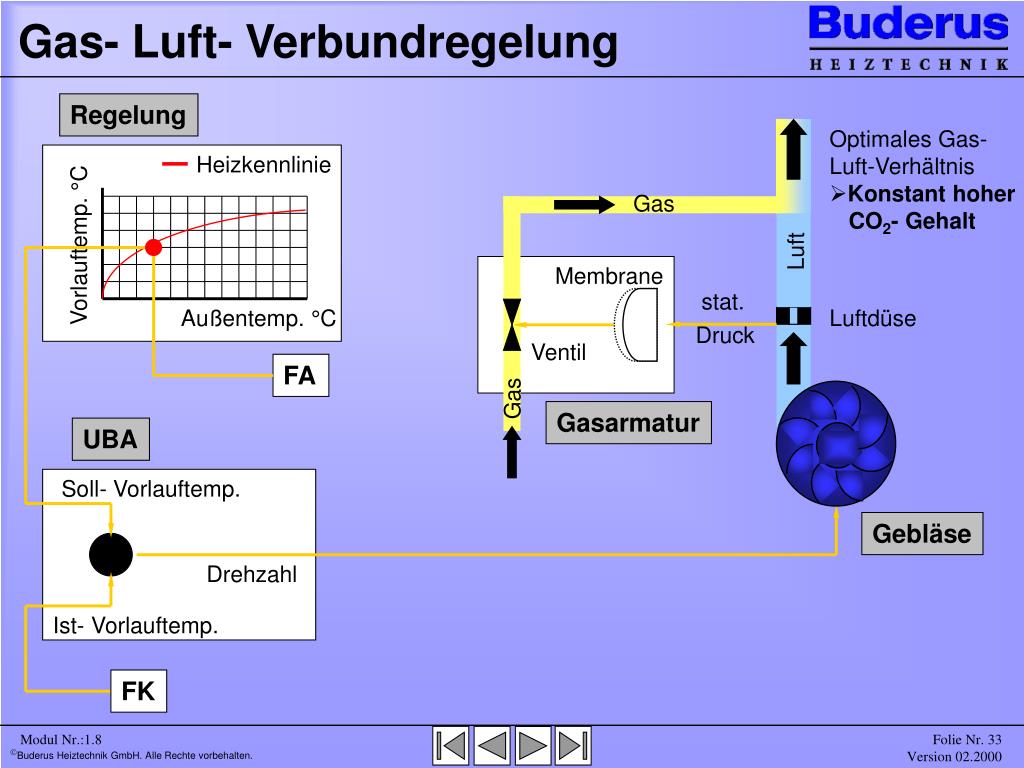

  33. Gas- Luft- Verbundregelung • Optimales Gas- • Luft-Verhältnis • Konstant hoher CO2- Gehalt Heizkennlinie Gas Vorlauftemp. °C Luft Membrane stat. Außentemp. °C Luftdüse Druck Ventil FA Gas Gasarmatur UBA Soll- Vorlauftemp. Gebläse Drehzahl Ist- Vorlauftemp. FK Regelung Modul Nr.:1.8

  34. Anforderung an die Betriebsweise Betriebsbedingungen (Gewährleistungsbedingungen!) Gas- Brennwertkessel Logamax plus Mindest- Kesselwasser- Temperatur Mindest- Kesselwasser- Volumenstrom GB112- 24 GB112- 29 GB112- 43 GB112- 60 GB112- 24 T25 150 l/h 225 l/h 300 l/h 500 l/h Keine Forderungen 150 l/h Wird Kesselintern sichergestellt GB112- 11 GB112- 19 Der Anlagendruck sollte mindestens 1 bar betragen! Modul Nr.:1.8

  35. Hydraulische Einbindung HK1 HK2 M ÜV1) ÜV1) M FK SA2) FS SMF Logamatic 4111 • Überströmventil nicht notwendig bei Verwendung drehzahlgeregelter Umwälzpumpe • Taco- Setter für den hydraulischen Abgleich (wenn modulierende im Gerät • nicht erforderlich) Modul Nr.:1.8

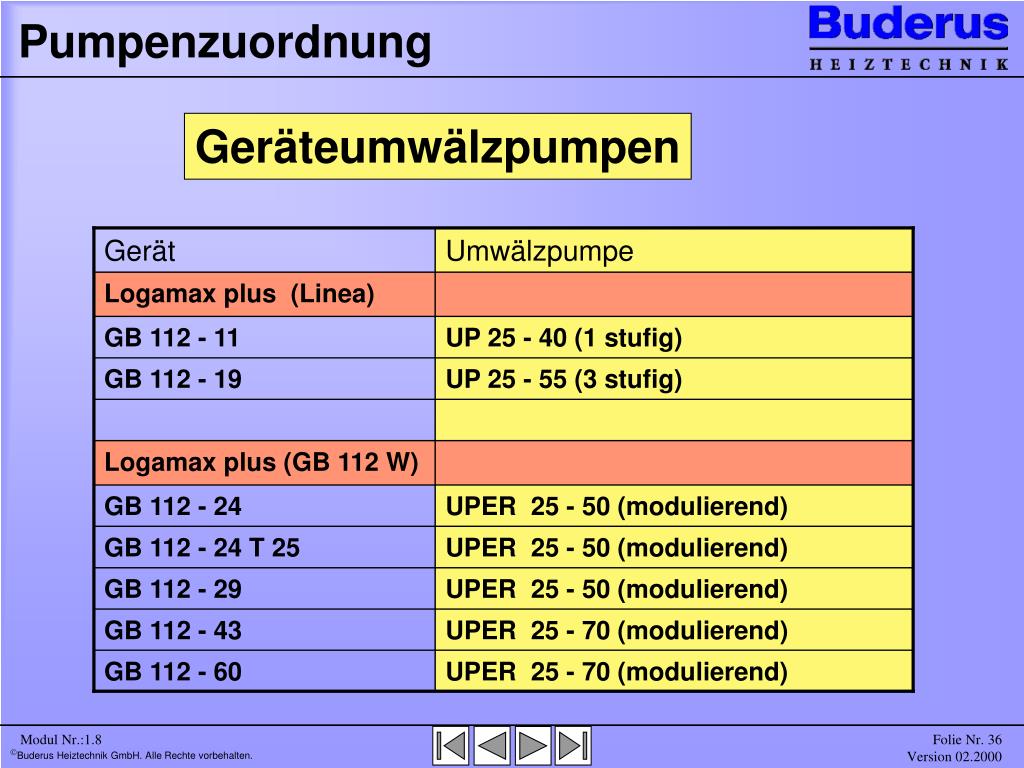

  36. Pumpenzuordnung Gerät Umwälzpumpe Logamax plus (Linea) GB 112 - 11 UP 25 - 40 (1 stufig) GB 112 - 19 UP 25 - 55 (3 stufig) Logamax plus (GB 112 W) GB 112 - 24 UPER 25 - 50 (modulierend) GB 112 - 24 T 25 UPER 25 - 50 (modulierend) GB 112 - 29 UPER 25 - 50 (modulierend) GB 112 - 43 UPER 25 - 70 (modulierend) GB 112 - 60 UPER 25 - 70 (modulierend) Geräteumwälzpumpen Modul Nr.:1.8

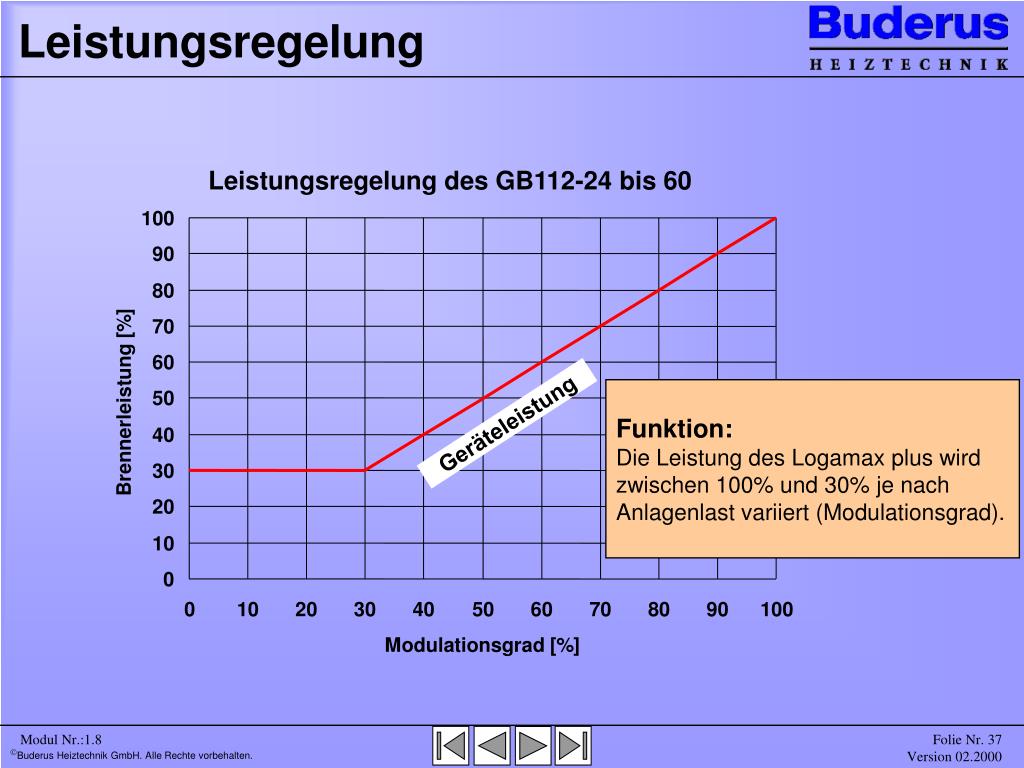

  37. Leistungsregelung 100 90 80 70 60 Brennerleistung [%] 50 40 30 20 10 0 0 10 20 30 40 50 60 70 80 90 100 Modulationsgrad [%] Leistungsregelung des GB112-24 bis 60 Funktion: Die Leistung des Logamax plus wird zwischen 100% und 30% je nach Anlagenlast variiert (Modulationsgrad). Geräteleistung Modul Nr.:1.8

  38. Modulierende Pumpe 1 100 90 Max. 80 70 Pumpendrehzahl 60 Brennerleistung [%] 50 40 Min. 30 20 10 0 0 10 20 30 40 50 60 70 80 90 100 30% Modulationsgrad Kessel [%] Das heißt:Bei 30% Geräteleistung wird dieUmwälzpumpe mit einer kessel-spezifischen Mindestdrehzahl (unterer Modulationspunkt) betrieben. Modul Nr.:1.8

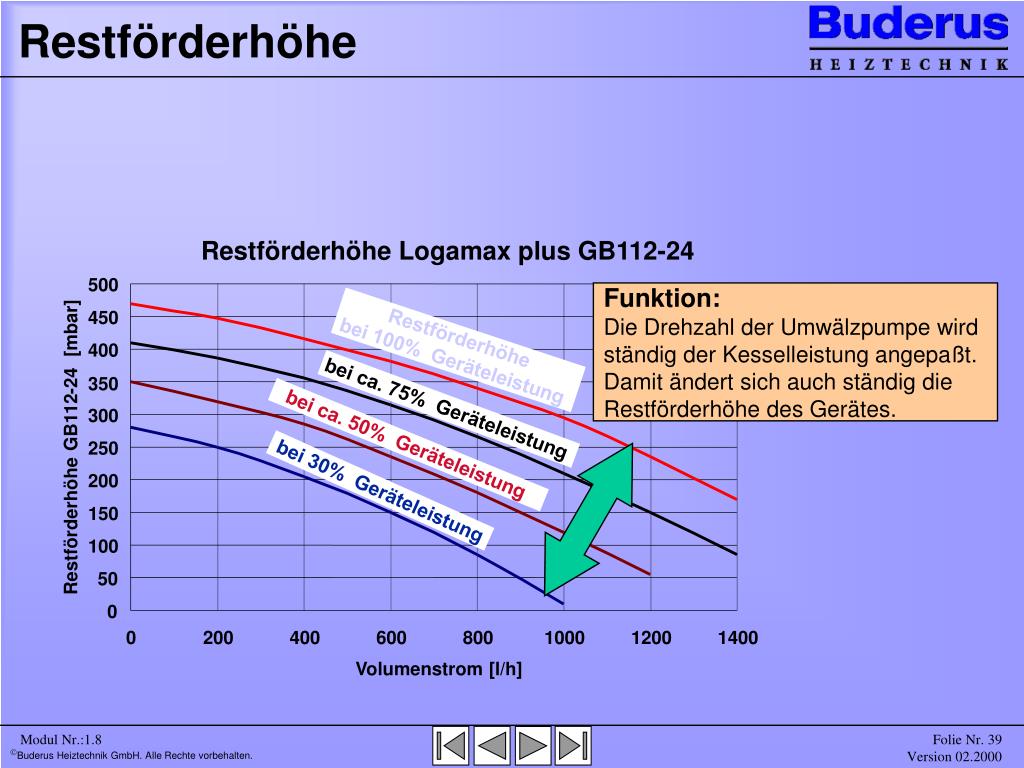

  39. Restförderhöhe 500 450 400 350 300 Restförderhöhe GB112-24 [mbar] 250 200 150 100 50 0 0 200 400 600 800 1000 1200 1400 Volumenstrom [l/h] Restförderhöhe Logamax plus GB112-24 Funktion: Die Drehzahl der Umwälzpumpe wird ständig der Kesselleistung angepaßt. Damit ändert sich auch ständig die Restförderhöhe des Gerätes. Restförderhöhe bei 100% Geräteleistung bei ca. 75% Geräteleistung bei ca. 50% Geräteleistung bei 30% Geräteleistung Modul Nr.:1.8

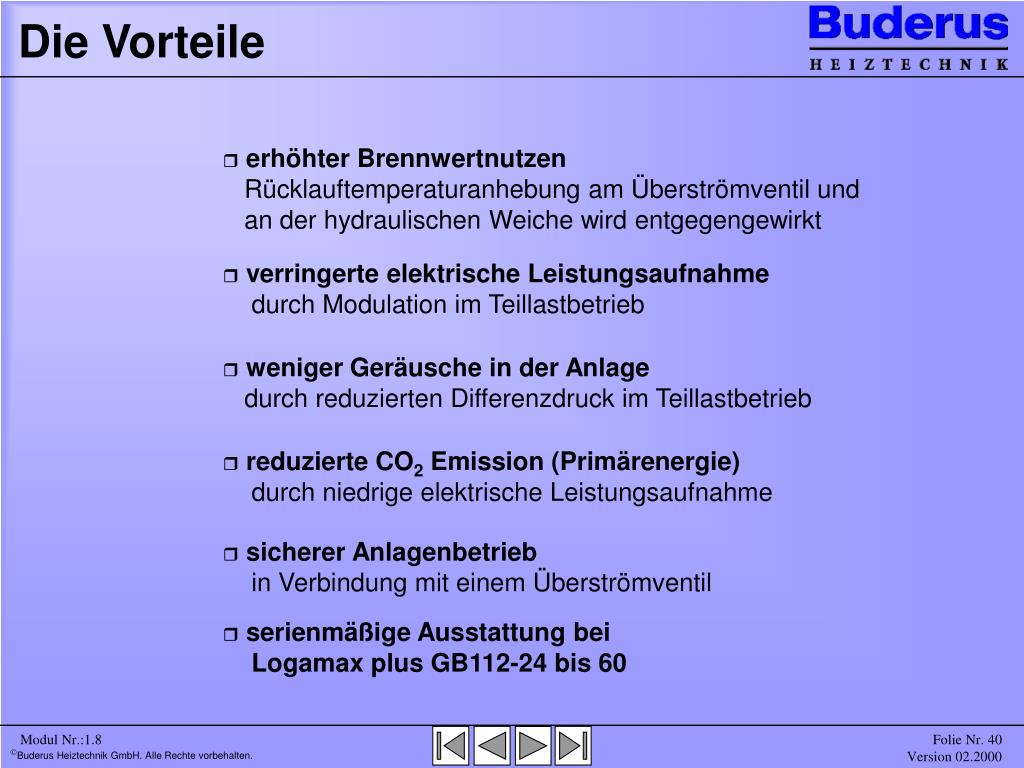

  40. Die Vorteile • erhöhter Brennwertnutzen • Rücklauftemperaturanhebung am Überströmventil und an der hydraulischen Weiche wird entgegengewirkt • verringerte elektrische Leistungsaufnahme durch Modulation im Teillastbetrieb • weniger Geräusche in der Anlage • durch reduzierten Differenzdruck im Teillastbetrieb • reduzierte CO2 Emission (Primärenergie) • durch niedrige elektrische Leistungsaufnahme • sicherer Anlagenbetrieb in Verbindung mit einem Überströmventil • serienmäßige Ausstattung bei Logamax plus GB112-24 bis 60 Modul Nr.:1.8

  41. Elektrische Leistungsaufnahme Einstufige Betriebsweise 100 80 100 % Brenner modulierend 60 73 % Pumpe und Brenner modulierend Elektr. Leistungsaufnahme 40 48 % 20 0 1993 GB102 1995 GB112 1999 Logamax plus 1997 Modul Nr.:1.8

  42. Nomenklatur Logamax plus Dachname für wandhängende Brennwertgeräte Gussbrennwertkessel Kleiner Leistungsbereich Generationskennung Gebläsevormischbrenner Leistungsgröße 24 kW Logamax plus GB 122-24 Modul Nr.:1.8

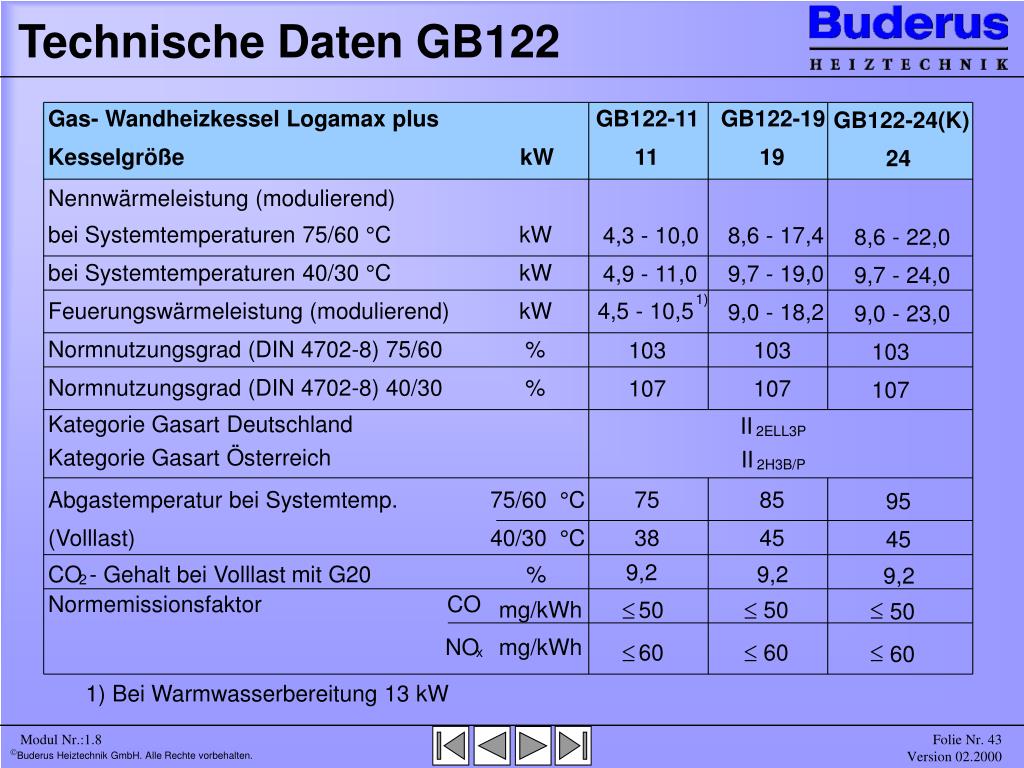

  43. Technische Daten GB122 Gas- Wandheizkessel Logamax plus GB122-11 GB122-19 GB122-24(K) Kesselgröße kW 11 19 24 Nennwärmeleistung (modulierend) bei Systemtemperaturen 75/60 °C kW 4,3 - 10,0 8,6 - 17,4 8,6 - 22,0 bei Systemtemperaturen 40/30 °C kW 4,9 - 11,0 9,7 - 19,0 9,7 - 24,0 1) Feuerungswärmeleistung (modulierend) kW 4,5 - 10,5 9,0 - 18,2 9,0 - 23,0 Normnutzungsgrad (DIN 4702-8) 75/60 % 103 103 103 Normnutzungsgrad (DIN 4702-8) 40/30 % 107 107 107 Kategorie Gasart Deutschland II 2ELL3P Kategorie Gasart Österreich II 2H3B/P Abgastemperatur bei Systemtemp. 75/60 °C 75 85 95 (Volllast) 40/30 °C 38 45 45 9,2 CO - Gehalt bei Volllast mit G20 % 9,2 9,2 2 Normemissionsfaktor CO mg/kWh 50 50 50 NO mg/kWh 60 60 60 x 1)Bei Warmwasserbereitung 13 kW Modul Nr.:1.8

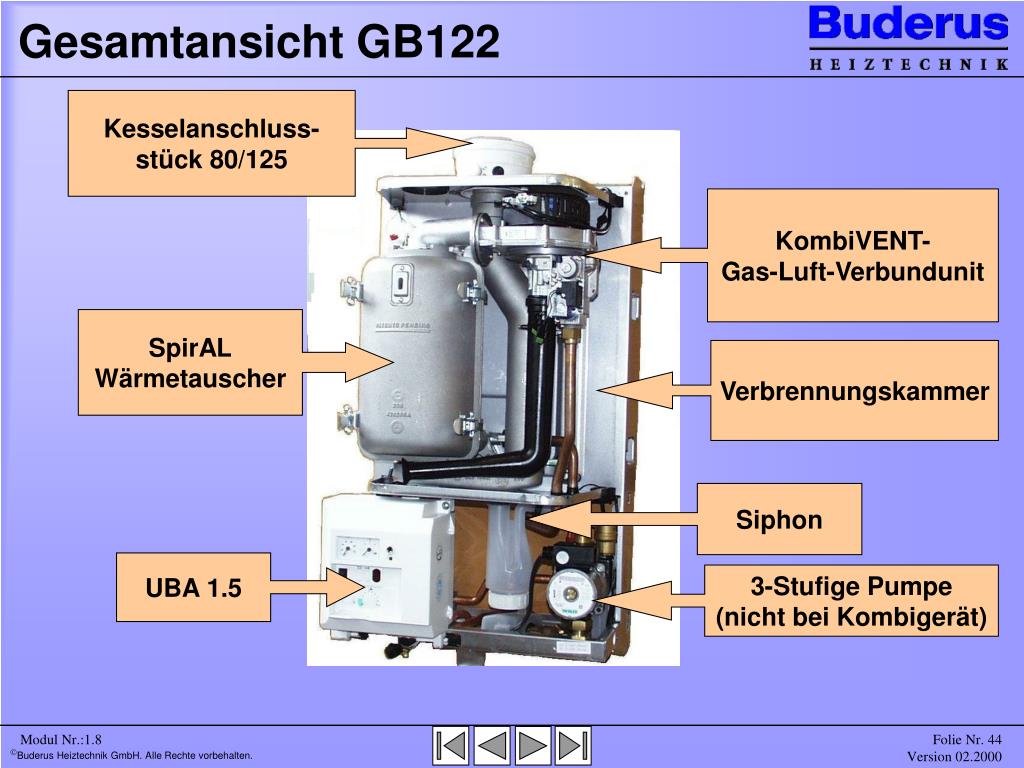

  44. Gesamtansicht GB122 Kesselanschluss-stück 80/125 KombiVENT- Gas-Luft-Verbundunit SpirAL Wärmetauscher Verbrennungskammer Siphon UBA 1.5 3-Stufige Pumpe (nicht bei Kombigerät) Modul Nr.:1.8

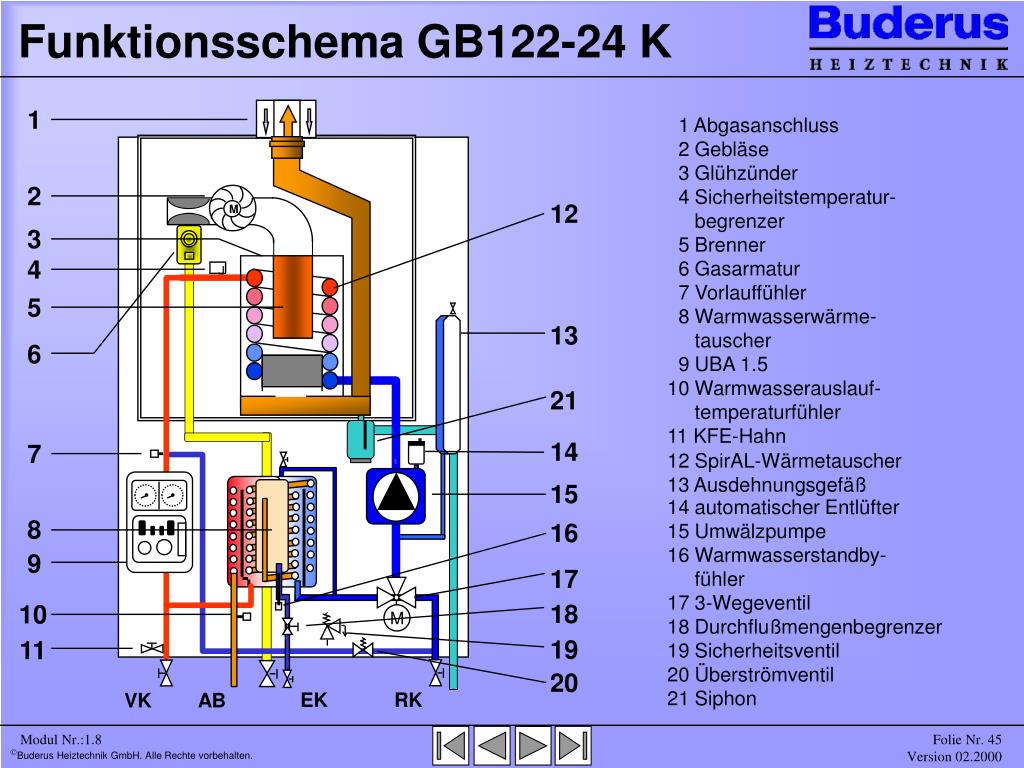

  45. Funktionsschema GB122-24 K 1 1 Abgasanschluss 2 Gebläse 3 Glühzünder 4 Sicherheitstemperatur- begrenzer 5 Brenner 6 Gasarmatur 7 Vorlauffühler 8 Warmwasserwärme- tauscher 9 UBA 1.5 10 Warmwasserauslauf- temperaturfühler 11 KFE-Hahn 2 12 M 3 4 5 J 13 6 21 12 SpirAL-Wärmetauscher 13 Ausdehnungsgefäß 14 7 15 14 automatischer Entlüfter 15 Umwälzpumpe 16 Warmwasserstandby- fühler 17 3-Wegeventil 18 Durchflußmengenbegrenzer 19 Sicherheitsventil 20 Überströmventil 21 Siphon 8 16 9 17 18 10 19 11 20 EK RK VK AB M Modul Nr.:1.8

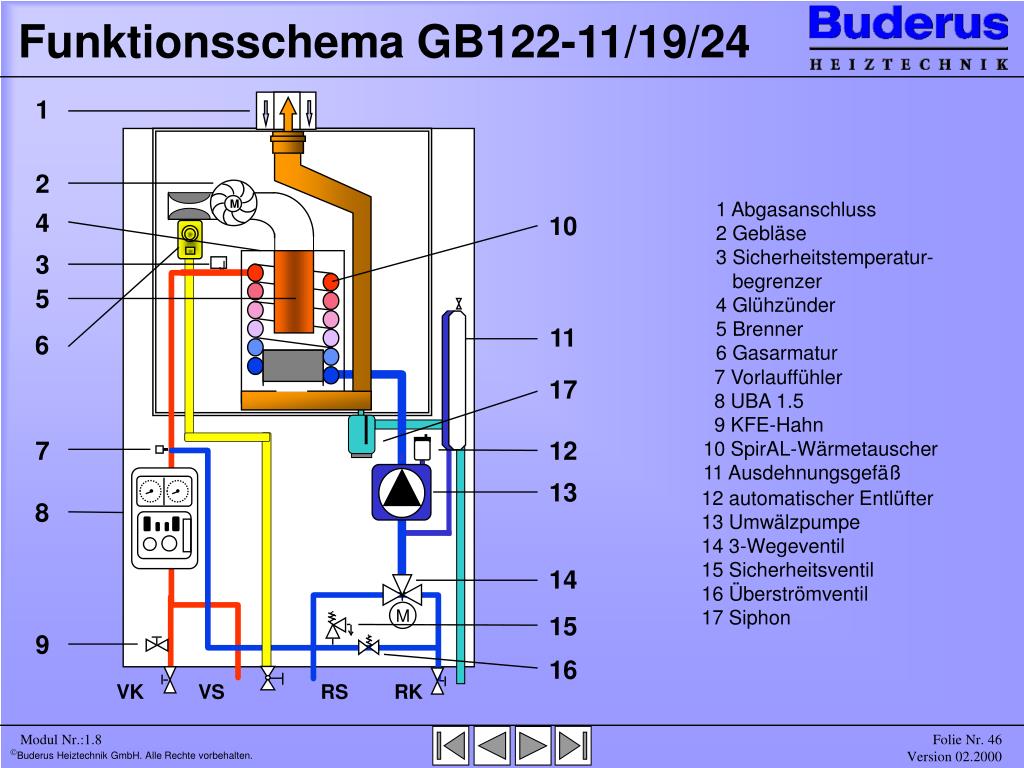

  46. Funktionsschema GB122-11/19/24 1 2 1 Abgasanschluss 2 Gebläse 3 Sicherheitstemperatur- begrenzer 4 Glühzünder 5 Brenner 6 Gasarmatur M 4 10 3 5 J 11 6 7 Vorlauffühler 8 UBA 1.5 9 KFE-Hahn 10 SpirAL-Wärmetauscher 11 Ausdehnungsgefäß 17 7 12 13 12 automatischer Entlüfter 13 Umwälzpumpe 14 3-Wegeventil 15 Sicherheitsventil 16 Überströmventil 17 Siphon 8 14 M 15 9 16 VK VS RS RK Modul Nr.:1.8

  47. Wärmezelle GB122 KombiVENT Gas-Luft-Verbundunit M Wärmetauscher Halbschalen Edelstahl Flächenbrenner Abgassensor Abgassammler SpirAL- Wärmetauscher Umlenktopf Siphon Modul Nr.:1.8

  48. Modulation bei Vormischbrennern Brennwert Brennwert Heizwert Heizwert Wirkungsgrad 100 % 100 % 2 CO Gas-Luft-Verbund Leistung Leistung Modulation über Düsendruck Modul Nr.:1.8

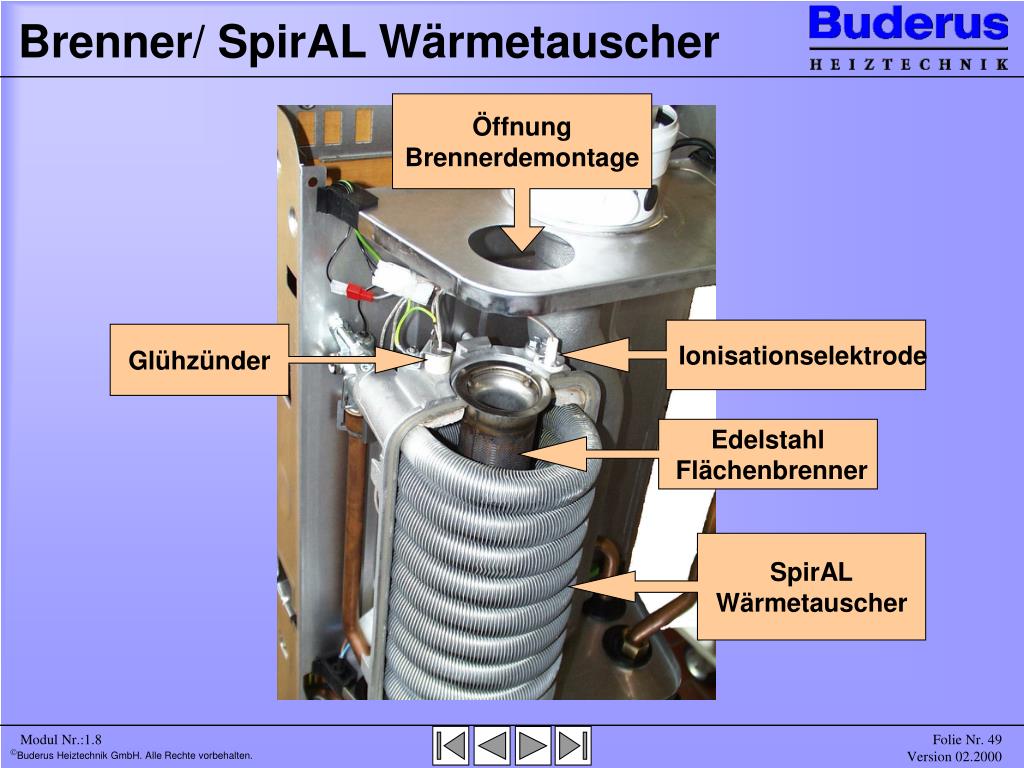

  49. Brenner/ SpirAL Wärmetauscher Öffnung Brennerdemontage Ionisationselektrode Glühzünder Edelstahl Flächenbrenner SpirAL Wärmetauscher Modul Nr.:1.8

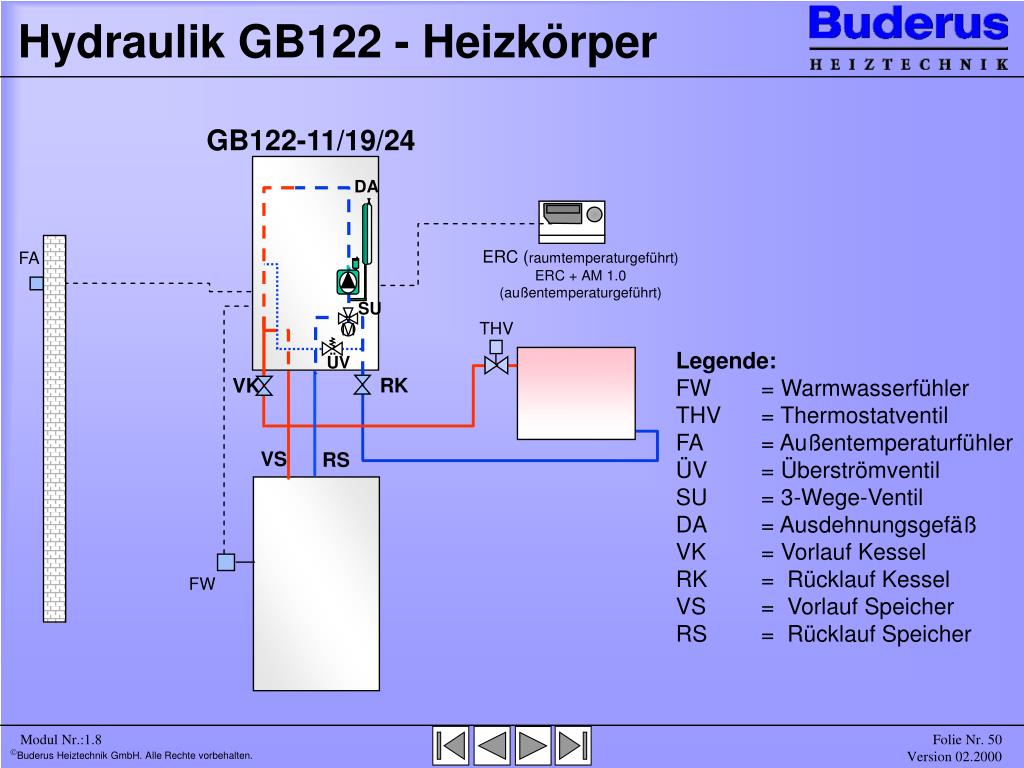

  50. Hydraulik GB122 - Heizkörper DA GB122-11/19/24 ERC (raumtemperaturgeführt) ERC + AM 1.0 (außentemperaturgeführt) FA SU THV M ÜV RK VK VS RS FW Legende: FW = Warmwasserfühler THV = Thermostatventil FA = Außentemperaturfühler ÜV = Überströmventil SU = 3-Wege-Ventil DA = Ausdehnungsgefäß VK = Vorlauf Kessel RK = Rücklauf Kessel VS = Vorlauf Speicher RS = Rücklauf Speicher Modul Nr.:1.8
