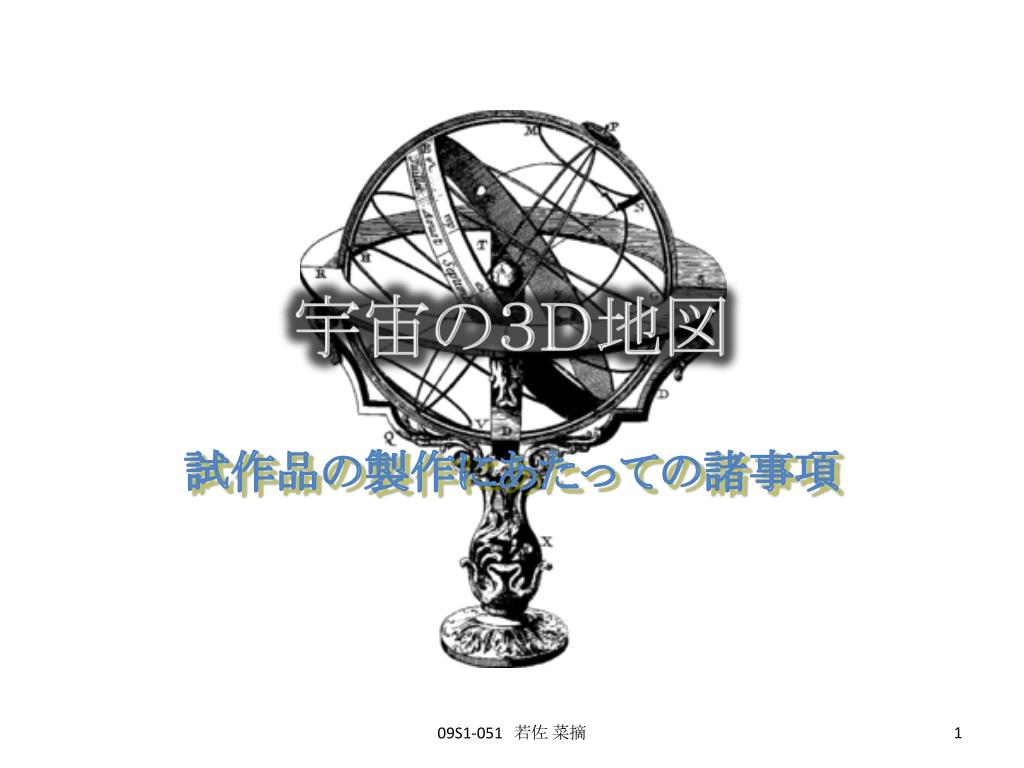

宇宙の３Ｄ地図 試作品の製作にあたっての諸事項 09S1-051　若佐菜摘

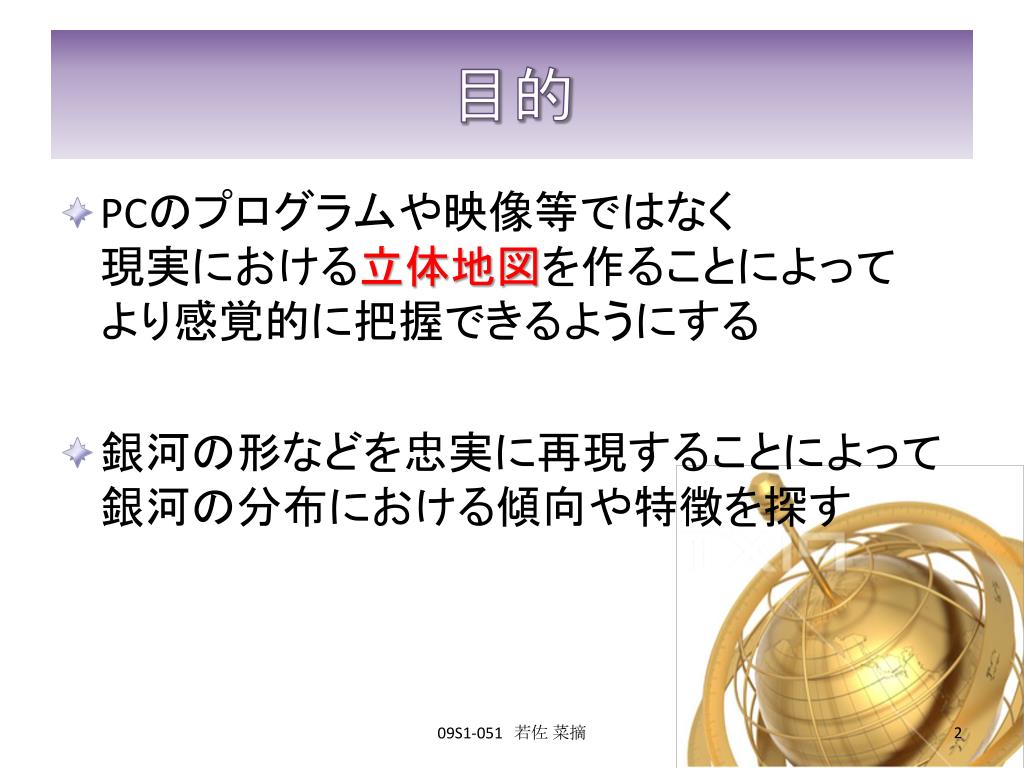

目的 • PCのプログラムや映像等ではなく現実における立体地図を作ることによってより感覚的に把握できるようにする • 銀河の形などを忠実に再現することによって銀河の分布における傾向や特徴を探す 09S1-051　若佐菜摘

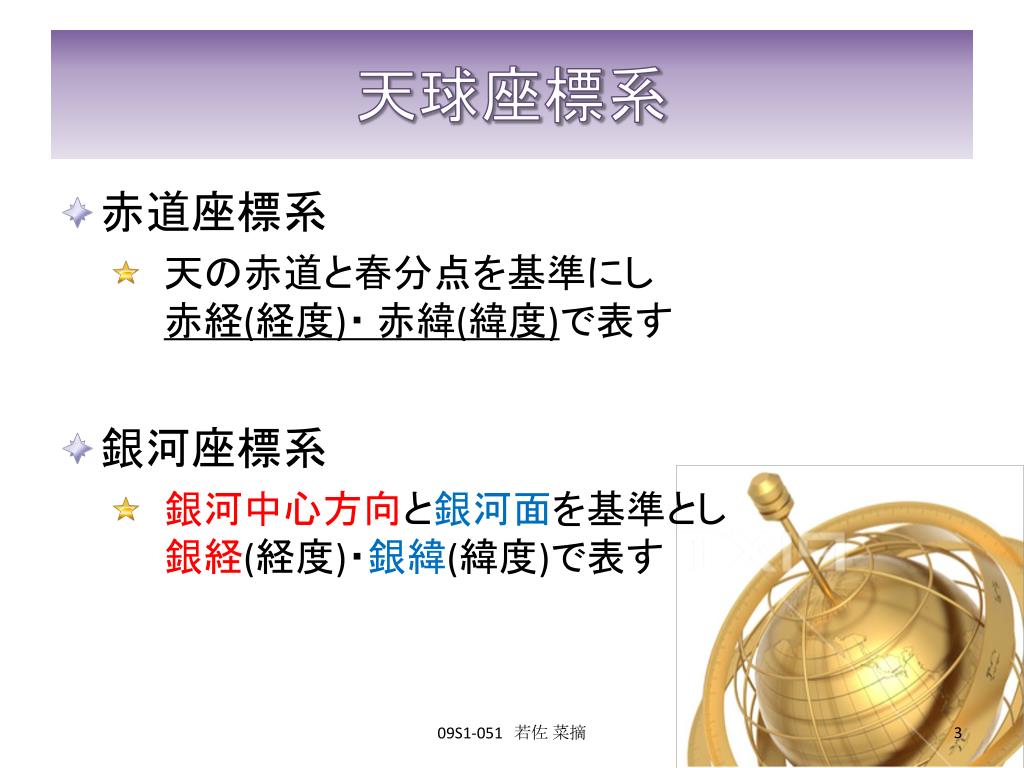

天球座標系 • 赤道座標系 • 天の赤道と春分点を基準にし赤経(経度)・赤緯(緯度)で表す • 銀河座標系 • 銀河中心方向と銀河面を基準とし銀経(経度)・銀緯(緯度)で表す 09S1-051　若佐菜摘

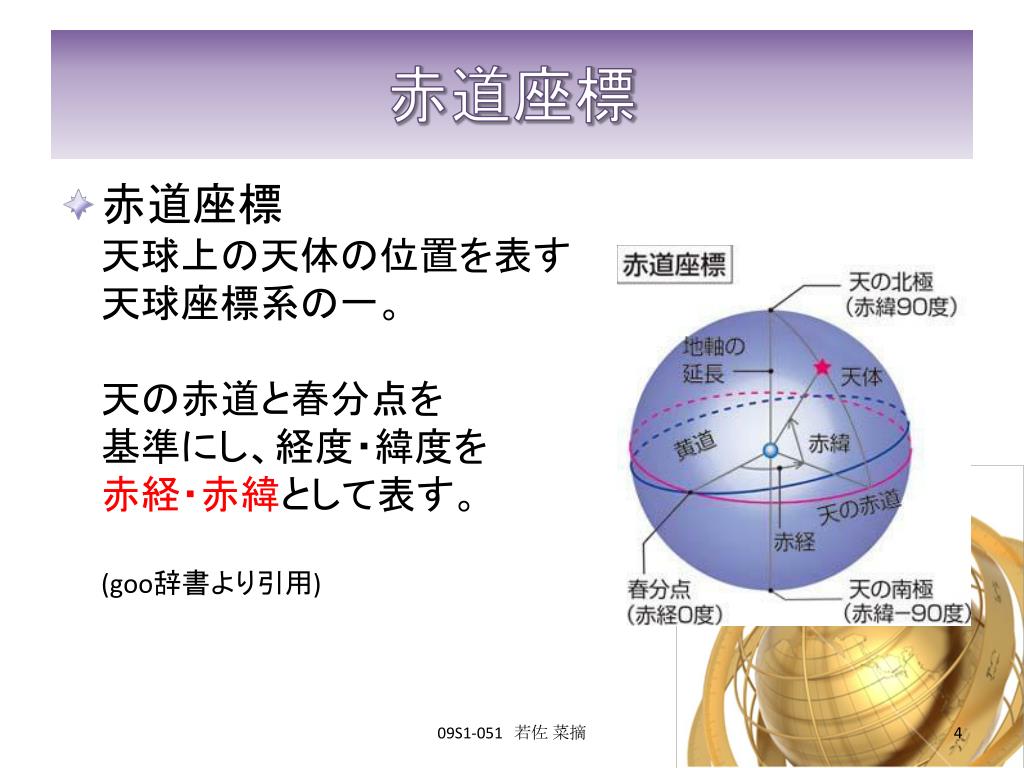

赤道座標 • 赤道座標天球上の天体の位置を表す天球座標系の一。天の赤道と春分点を基準にし、経度・緯度を赤経・赤緯として表す。(goo辞書より引用) 09S1-051　若佐菜摘

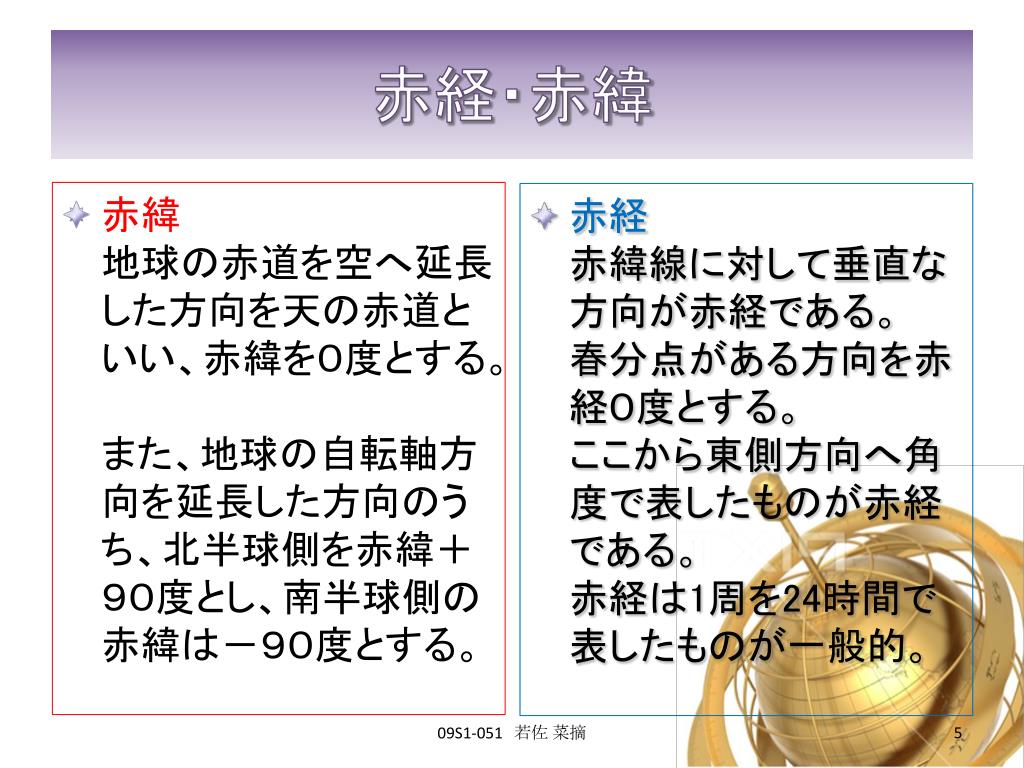

赤経・赤緯 • 赤緯地球の赤道を空へ延長した方向を天の赤道といい、赤緯を０度とする。また、地球の自転軸方向を延長した方向のうち、北半球側を赤緯＋９０度とし、南半球側の赤緯は－９０度とする。 • 赤経赤緯線に対して垂直な方向が赤経である。春分点がある方向を赤経０度とする。ここから東側方向へ角度で表したものが赤経である。赤経は1周を24時間で表したものが一般的。 09S1-051　若佐菜摘

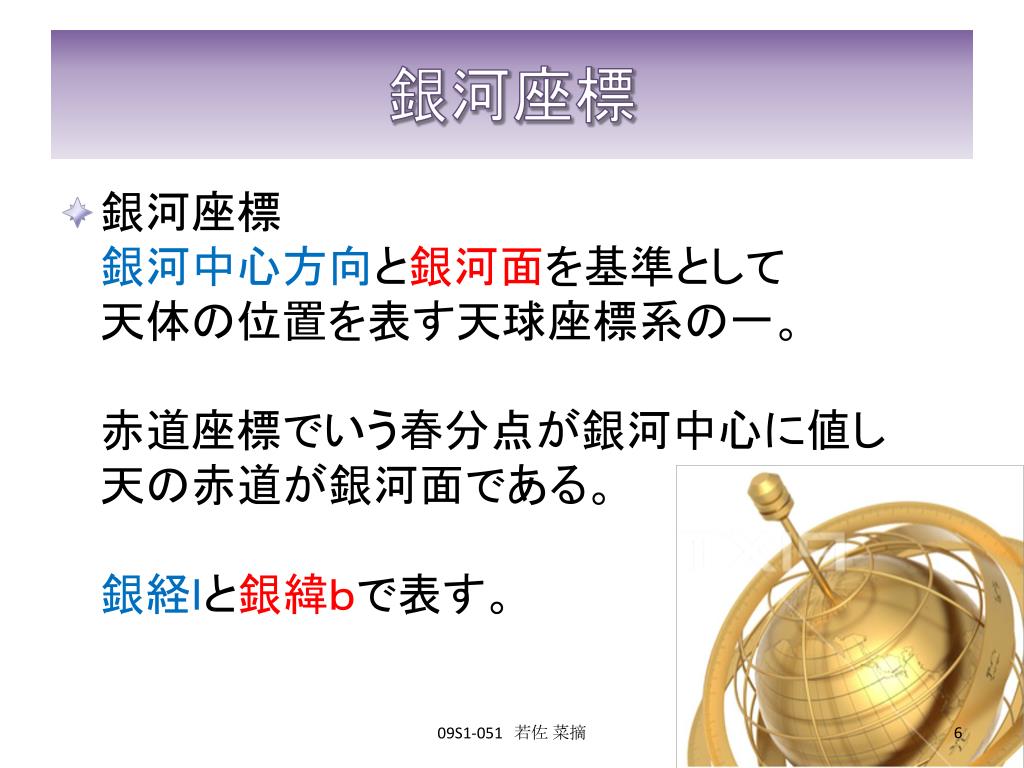

銀河座標 • 銀河座標銀河中心方向と銀河面を基準として天体の位置を表す天球座標系の一。赤道座標でいう春分点が銀河中心に値し天の赤道が銀河面である。銀経ｌと銀緯ｂで表す。 09S1-051　若佐菜摘

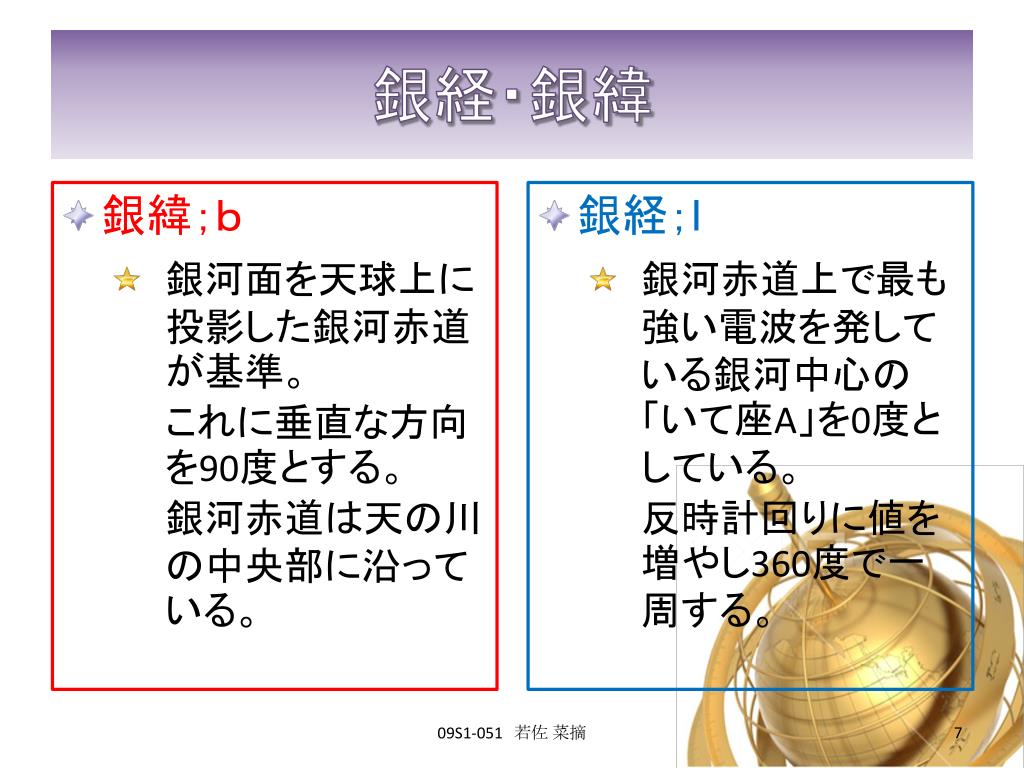

銀経・銀緯 • 銀経；ｌ • 銀河赤道上で最も強い電波を発している銀河中心の「いて座A」を0度としている。反時計回りに値を増やし360度で一周する。 • 銀緯；ｂ • 銀河面を天球上に投影した銀河赤道が基準。これに垂直な方向を90度とする。銀河赤道は天の川の中央部に沿っている。 09S1-051　若佐菜摘

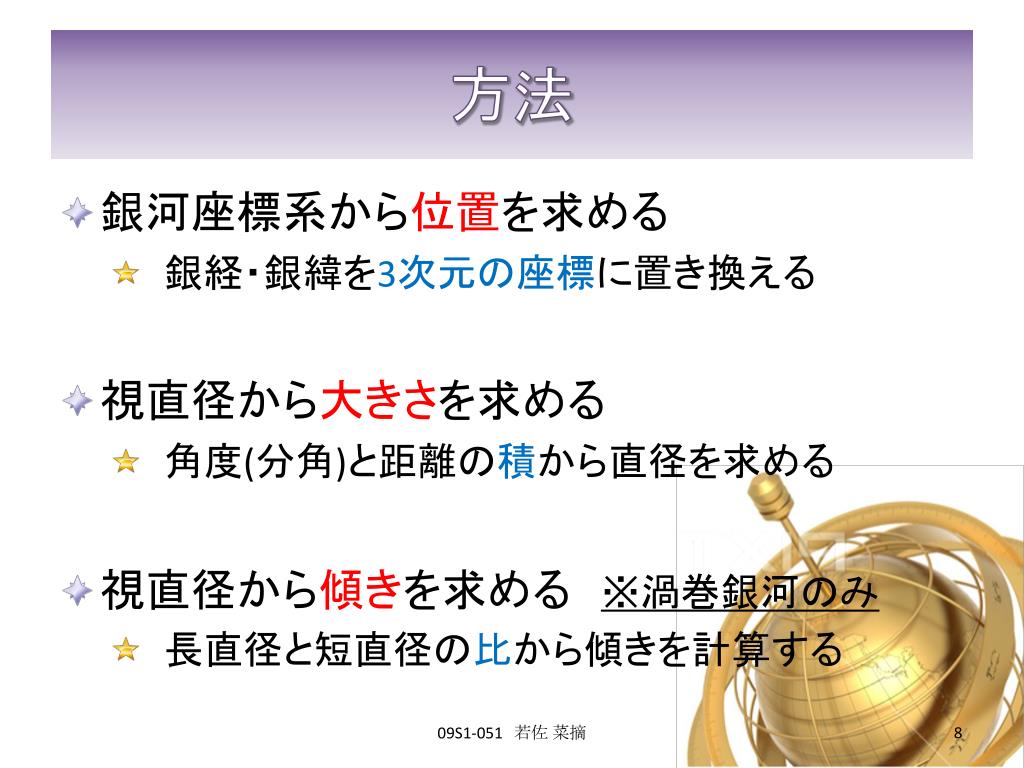

方法 • 銀河座標系から位置を求める • 銀経・銀緯を3次元の座標に置き換える • 視直径から大きさを求める • 角度(分角)と距離の積から直径を求める • 視直径から傾きを求める　※渦巻銀河のみ • 長直径と短直径の比から傾きを計算する 09S1-051　若佐菜摘

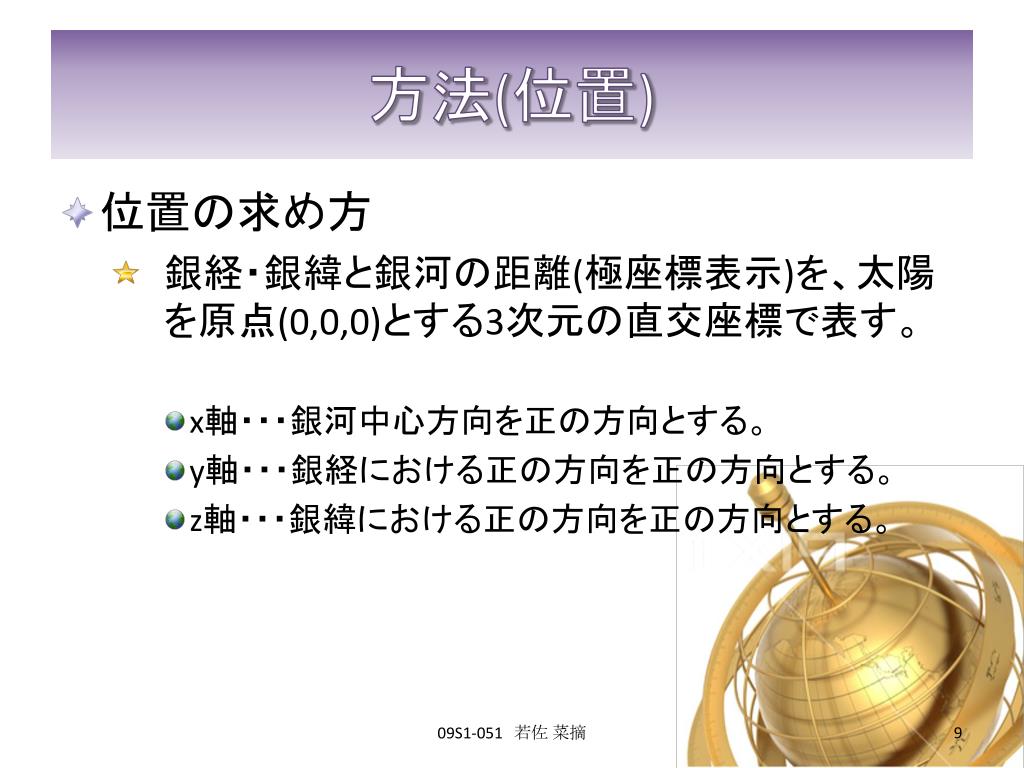

方法(位置) • 位置の求め方 • 銀経・銀緯と銀河の距離(極座標表示)を、太陽を原点(0,0,0)とする3次元の直交座標で表す。 • x軸・・・銀河中心方向を正の方向とする。 • y軸・・・銀経における正の方向を正の方向とする。 • z軸・・・銀緯における正の方向を正の方向とする。 09S1-051　若佐菜摘

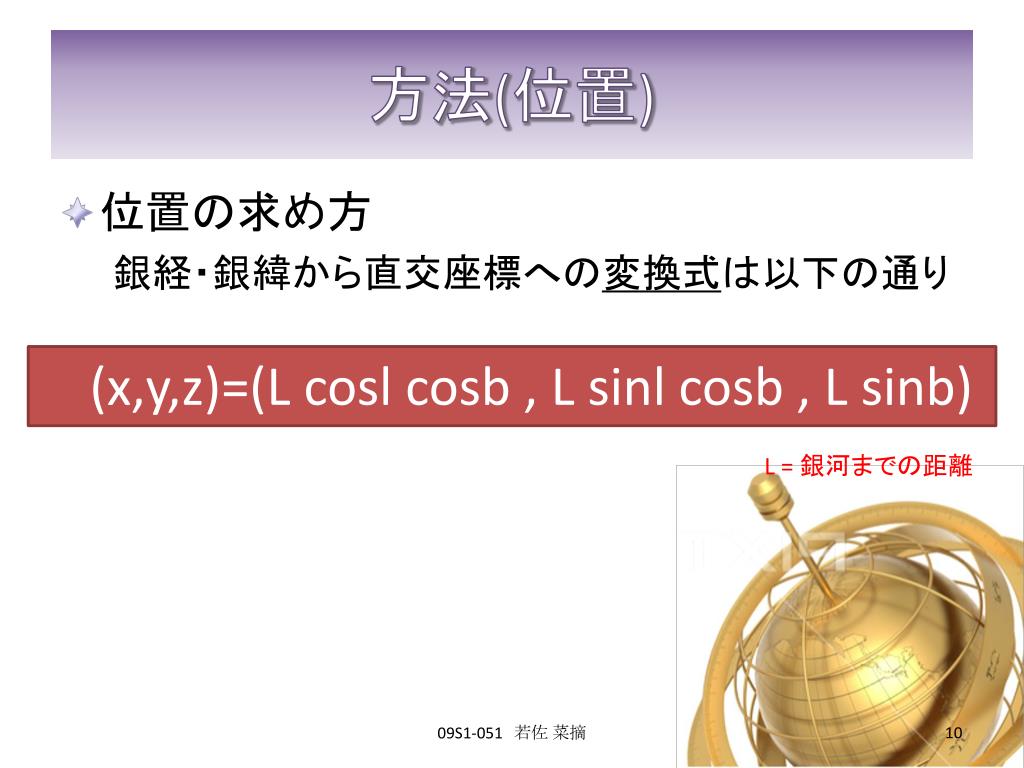

方法(位置) • 位置の求め方銀経・銀緯から直交座標への変換式は以下の通り • (x,y,z)=(L cosl cosb, L sinl cosb , L sinb) L = 銀河までの距離 09S1-051　若佐菜摘

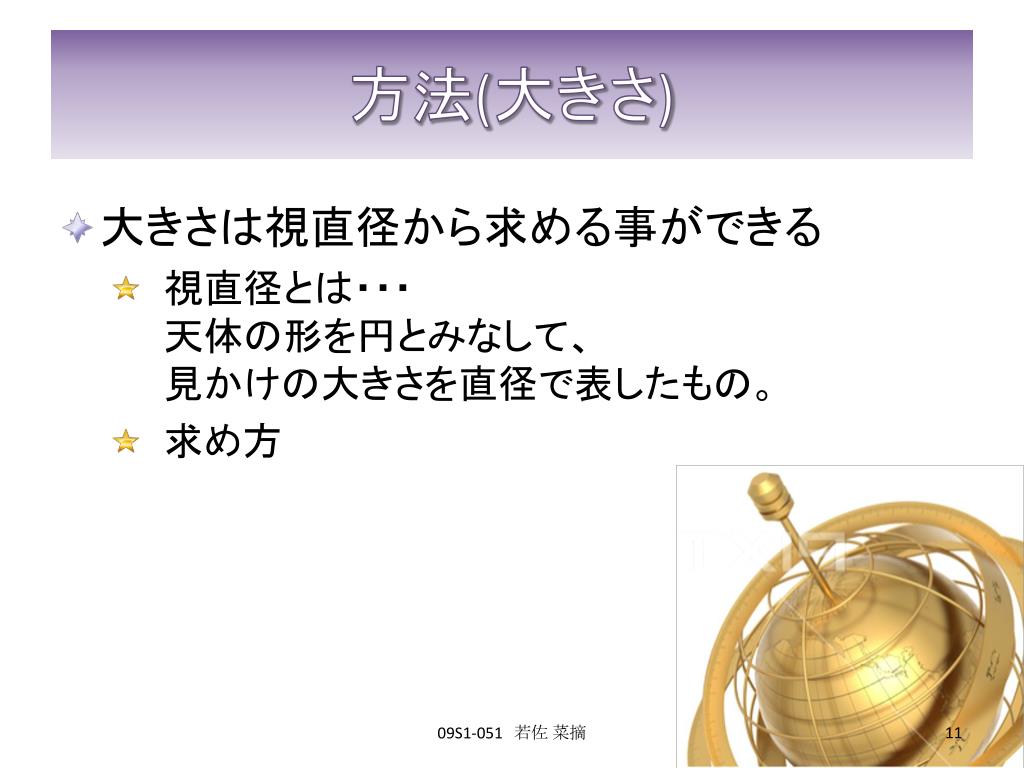

方法(大きさ) • 大きさは視直径から求める事ができる • 視直径とは・・・天体の形を円とみなして、見かけの大きさを直径で表したもの。 • 求め方 09S1-051　若佐菜摘

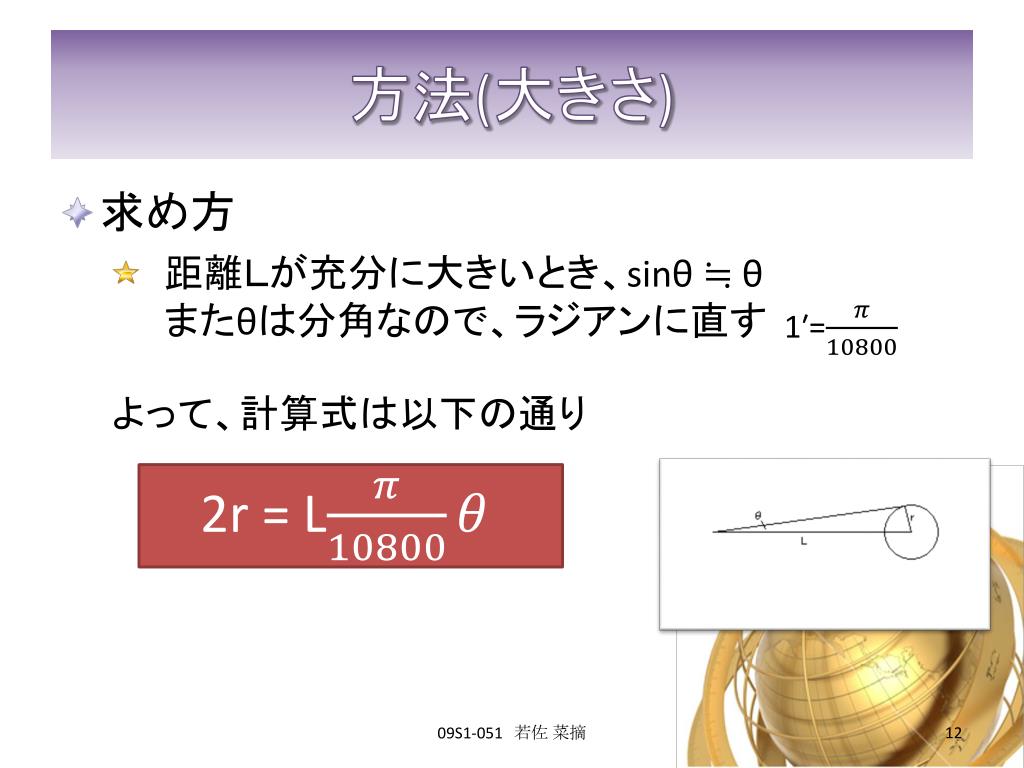

方法(大きさ) • 求め方 • 距離Ｌが充分に大きいとき、sinθ ≒ θまたθは分角なので、ラジアンに直す 1′= よって、計算式は以下の通り • 2r = L 09S1-051　若佐菜摘

09S1-051　若佐菜摘
