  1. 项目八 彩灯

  2. 任务： 设计一循环点亮的彩灯组。控制要求如下： 首先点亮第一个彩灯并闪烁,5钞钟后点灯第二个彩灯并闪烁,然后15 钞钟后点灯第三个彩灯并闪烁. • 要求： 1、I/O分配表 2、编写程序 3、画电路图 4、连线 5、调试

  3. 知识目标： 1、掌握计数器指令 • 能力目标： 1、能按照电气图接线 2、熟练应用计数器指令 3、熟悉顺序控制

  4. 应用： 在实际中，一些生产设备经常要按流程进行.

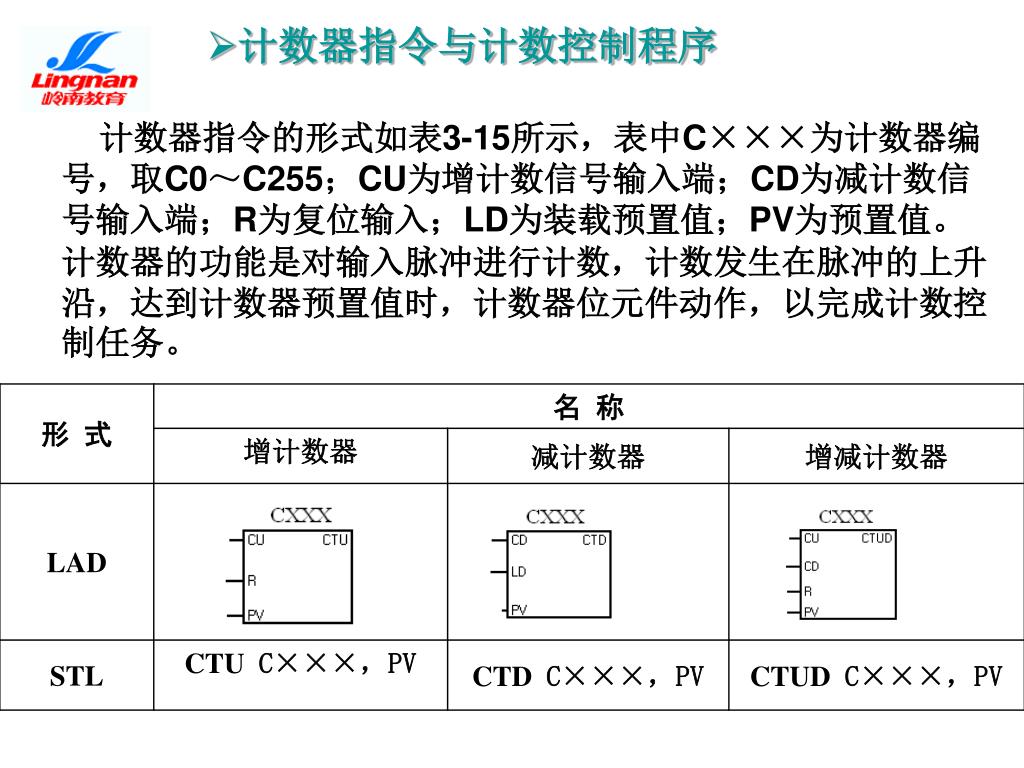

  5. 计数器指令与计数控制程序 计数器指令的形式如表3-15所示，表中C×××为计数器编号，取C0～C255；CU为增计数信号输入端；CD为减计数信号输入端；R为复位输入；LD为装载预置值；PV为预置值。计数器的功能是对输入脉冲进行计数，计数发生在脉冲的上升沿，达到计数器预置值时，计数器位元件动作，以完成计数控制任务。

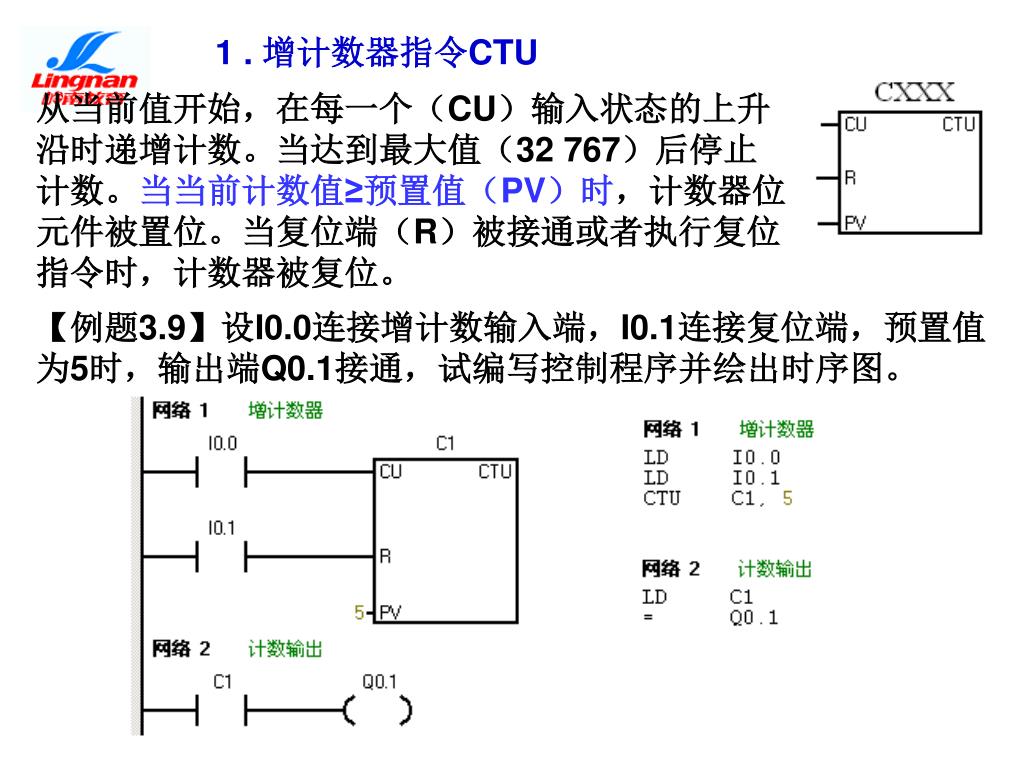

  6. 1 . 增计数器指令CTU 从当前值开始，在每一个（CU）输入状态的上升沿时递增计数。当达到最大值（32 767）后停止计数。当当前计数值≥预置值（PV）时，计数器位元件被置位。当复位端（R）被接通或者执行复位指令时，计数器被复位。 【例题3.9】设I0.0连接增计数输入端，I0.1连接复位端，预置值为5时，输出端Q0.1接通，试编写控制程序并绘出时序图。

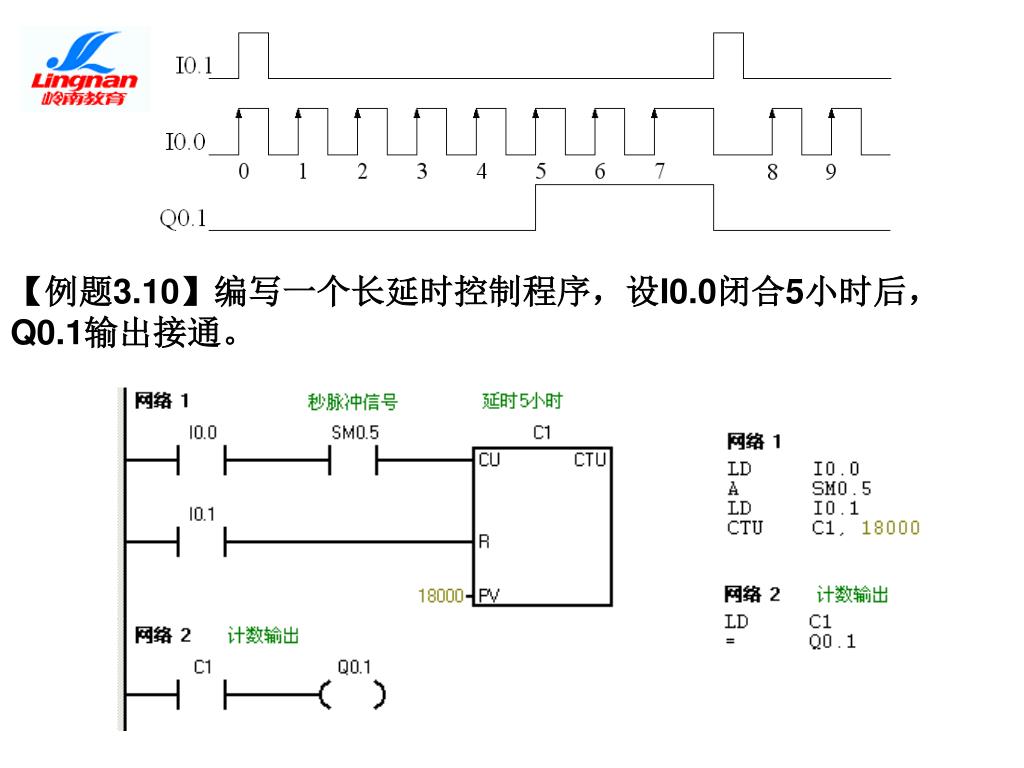

  7. 【例题3.10】编写一个长延时控制程序，设I0.0闭合5小时后，Q0.1输出接通。

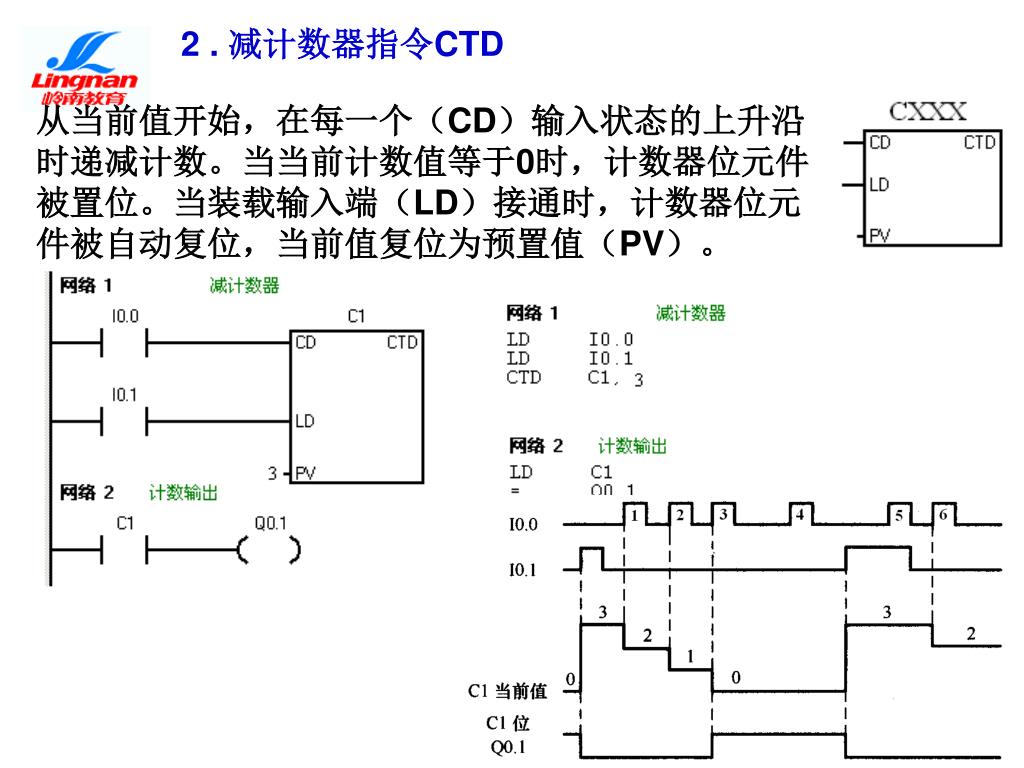

  8. 2 . 减计数器指令CTD 从当前值开始，在每一个（CD）输入状态的上升沿时递减计数。当当前计数值等于0时，计数器位元件被置位。当装载输入端（LD）接通时，计数器位元件被自动复位，当前值复位为预置值（PV）。

  9. 3. 增减计数器指令CTUD 增减计数器有增计数和减计数两种工作方式，其计数方式由输入端决定。 当达到最大值（32 767）时，在增计数输入端的下一个上升沿将导致当前计数值变为最小值（-32 768）。当达到最小值（-32 768）时，在减计数输入端的下一个上升沿将导致当前计数值变为最大值（32 767）。

  10. 单流程控制 1.顺序控制指令LSCR、SCRT、SCRE 表4-1 顺序控制指令 对顺序控制指令说明如下: （1）状态继电器是S7-200系列PLC的一个存储区，用“S”表示，共256位，采用8进制（S0.0～S0.7，…，S31.0～S31.7）。 （2）顺序控制开始指令LSCR用来表示一个状态继电器的开始，顺序控制结束指令SCRE用来表示一个状态继电器的结束。 （3）顺序控制转移指令SCRT用来表示活动状态的转移。

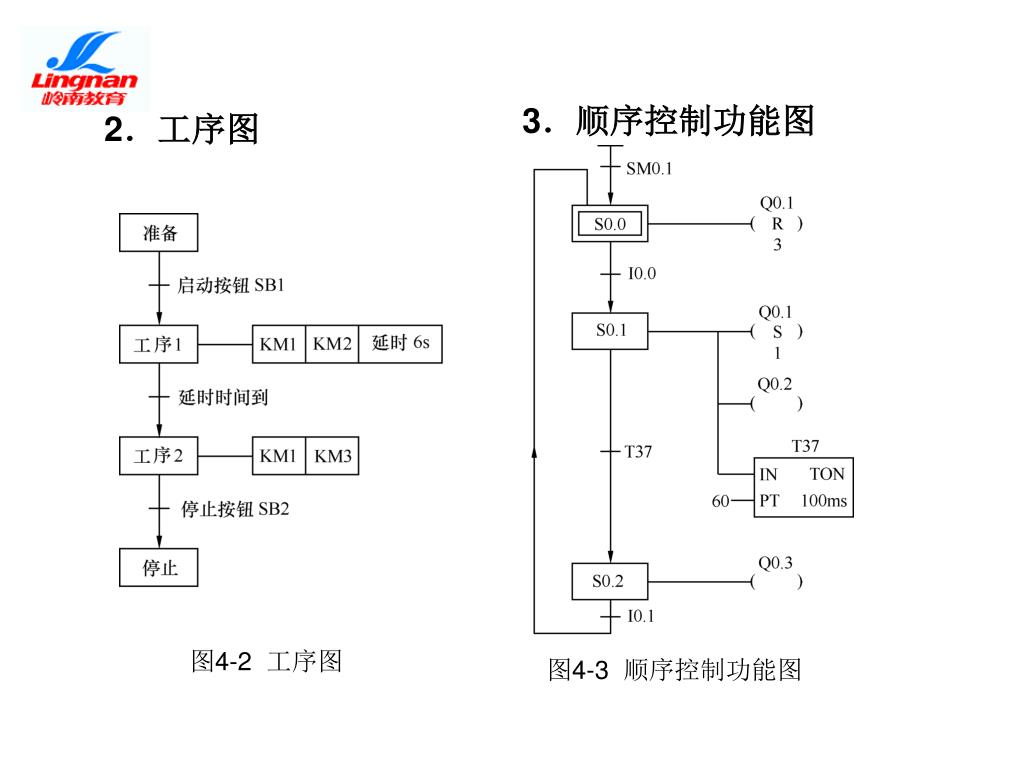

  11. 3．顺序控制功能图 2．工序图 图4-2 工序图 图4-3 顺序控制功能图

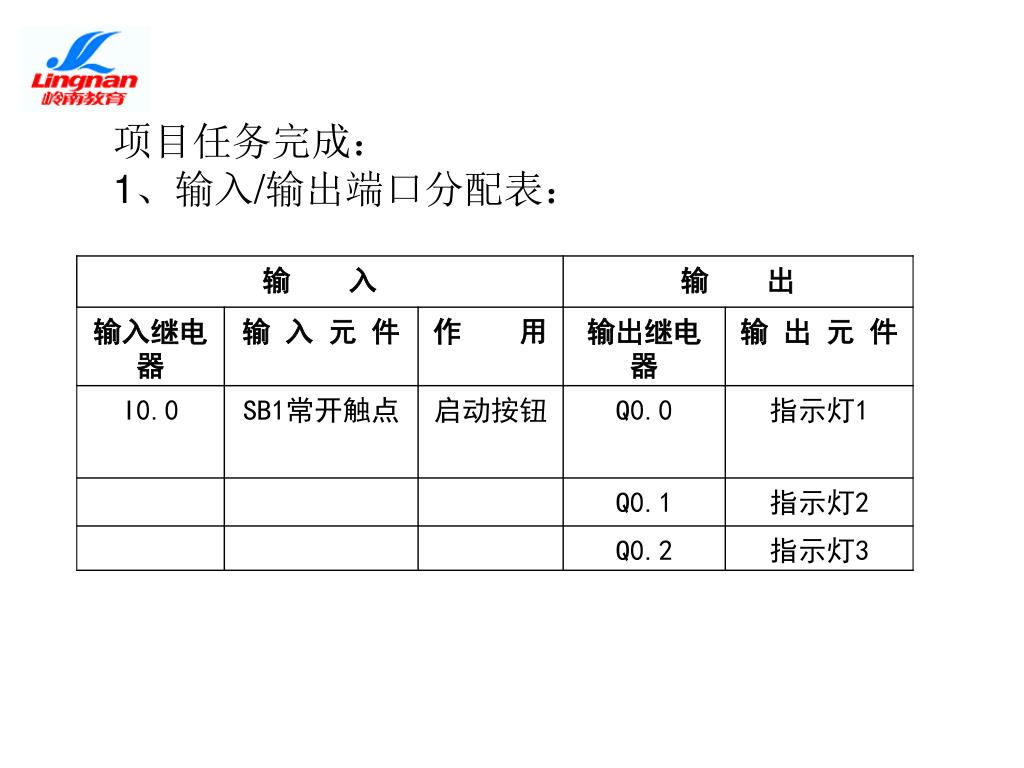

  12. 项目任务完成： 1、输入/输出端口分配表：

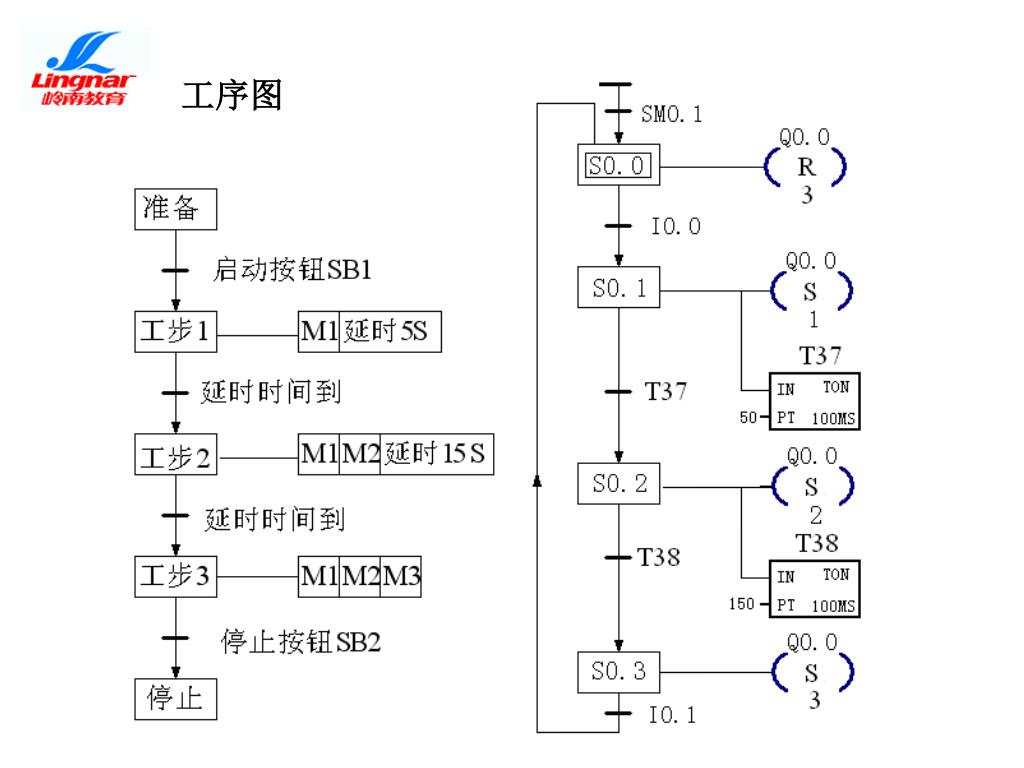

  13. 工序图

  14. 2、梯形图：

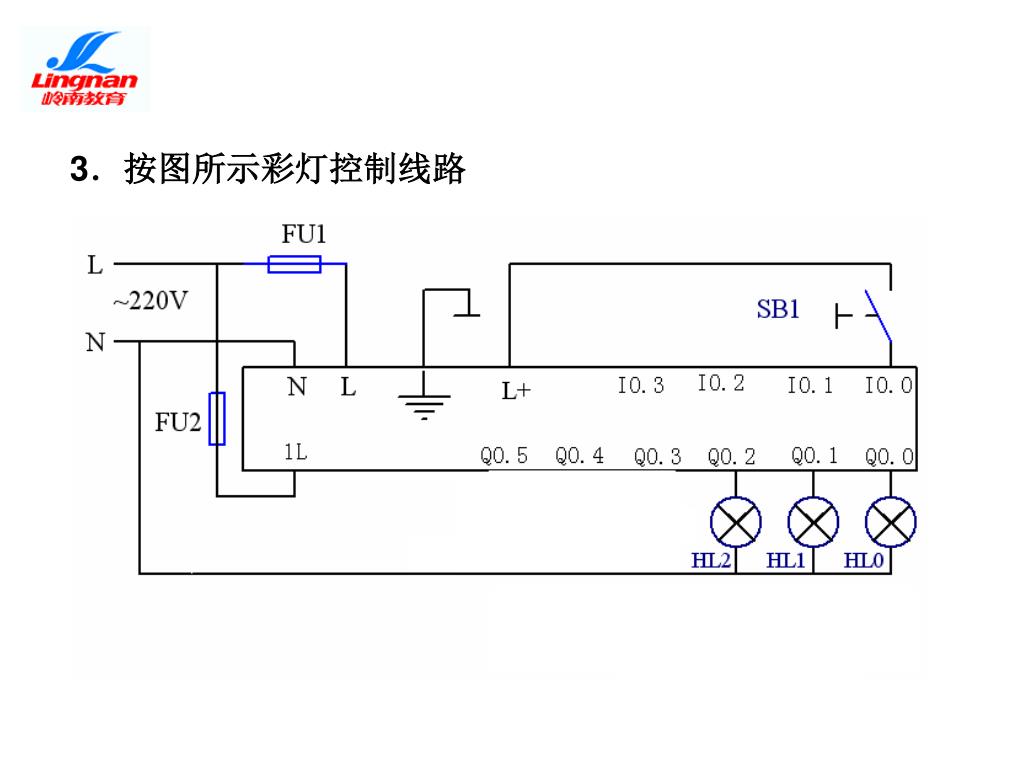

  15. 3．按图所示彩灯控制线路

  16. 彩灯项目电路图

  17. 彩灯项目电路图

  18. 彩灯项目电路图

  19. 任务1(由每组的第1队完成) 1）按提供的《彩灯项目电路图》接线： 把步进电机台中绿色按钮的开关信号连接到PLC的输入点中； 连接好艺术彩灯台中三组彩灯的控制电路。 2）编梯形图，实现三组彩灯如下的循环轮闪功能。 按绿色按钮→首先第一组彩灯闪烁,3钞钟后→第二组彩灯闪烁, 4 钞钟后→第三组彩灯闪烁，5 钞钟后→第一组彩灯闪烁… …不断循环。 以彩灯的循环轮闪功能是否正确为考核标准。

  20. 任务2(由每组的第2队完成) 1）接线：在第1队的基础上，把步进电机台中红色按钮的开关信号连接到PLC的输入点中。 2）编梯形图，实现彩灯轮闪并可停止的功能。 要求：除了要完成第1队所要求的功能以外，还要达到：当按下红色按钮后，直到本轮循环的第3组彩灯闪烁5 钞钟后，则全部停止。 考核标准：能实现所要求的功能。

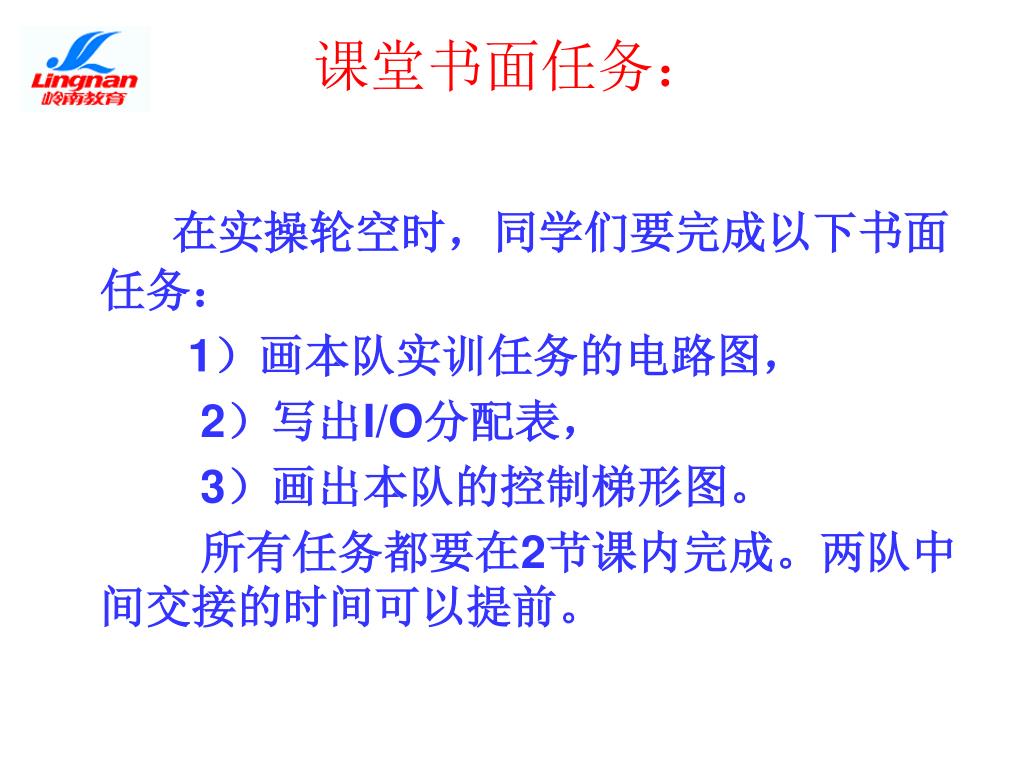

  21. 课堂书面任务： 在实操轮空时，同学们要完成以下书面任务： 1）画本队实训任务的电路图， 2）写出I/O分配表， 3）画出本队的控制梯形图。 所有任务都要在2节课内完成。两队中间交接的时间可以提前。

  22. 4、 操作步骤： （1）按图连接电路。 （2）接通电源，拨状态开关于“TERM”（终端）位置。 （3）启动编程软件，单击工具栏停止图标使PLC处于“STOP”（停止）状态。 （4）将图3.79所示的控制程序下载PLC。 （5）单击工具栏运行图标使PLC处于“RUN”（运行）状态。

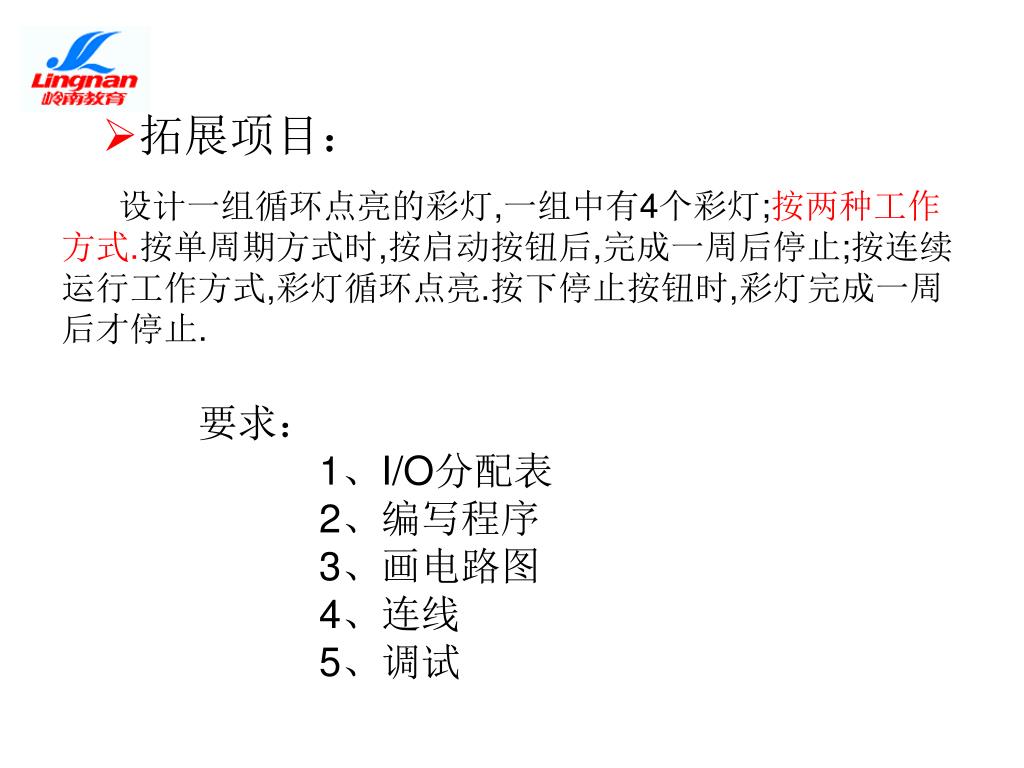

  23. 拓展项目： 设计一组循环点亮的彩灯,一组中有4个彩灯;按两种工作方式.按单周期方式时,按启动按钮后,完成一周后停止;按连续运行工作方式,彩灯循环点亮.按下停止按钮时,彩灯完成一周后才停止. 要求： 1、I/O分配表 2、编写程序 3、画电路图 4、连线 5、调试
