PD800 手持终端

PD800 手持终端. PD800 基于 华禹工控移动微平台解决方案理念下开发的一款可深度定制、多用途、多平台行业手持终端。. 功能简介. 通讯：. 条码：. RFID 射频：. 影像：. 其它：. 还可拓展功能：. 超高频. 可定制性强. 可定制信息： 1 、按键 : 主按键 24 键，可定制 ; 2 、 LOGO 标： 可定制； 3 、外观颜色：可定制； 4 、增加拓展功能 5 、人机界面（ MMI ）可定制， 提供 C ， JAVA 开发平台. 外观固定信息： 1 、外形尺寸： 151*70*32mm

fola
Download Presentation

PD800 手持终端

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

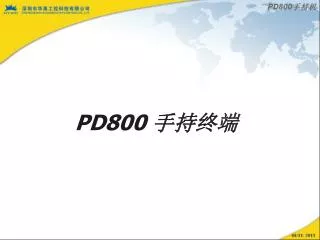

  1. PD800 手持终端

  2. PD800基于华禹工控移动微平台解决方案理念下开发的一款可深度定制、多用途、多平台行业手持终端。

  3. 功能简介 通讯： 条码： RFID射频： 影像： 其它： 还可拓展功能： 超高频

  4. 可定制性强 可定制信息： 1、按键: 主按键24键，可定制; 2、LOGO标： 可定制； 3、外观颜色：可定制； 4、增加拓展功能 5、人机界面（MMI）可定制， 提供C，JAVA开发平台 外观固定信息： 1、外形尺寸：151*70*32mm 2、屏3.2寸+触摸; 3、侧快捷键4键；

  5. 客户硬件定制区 支持客户硬件扩展区，可根据客户的要求定制硬件

  6. 支持多个系统平台 PD800兼容多个成熟系统平台解客户产品所急、需、忧： 成熟稳定的操作平台是作为产品首要前提，我们做到了！

  7. 硬件架构 WIFI GPRS RFID PSAM USB CPU TFLASH BarCode GPS BlueTooth Power Power RTC CAMERA 电池

  8. 软件架构 人机界面，WINCE/JAVA/C 中间抽象层，接口 各种硬件底层驱动 嵌入式操作系统 硬件平台

  9. 开发平台 • PD800兼容华禹工控最为成熟的三种移动微平台方案（P1302、P1312、P1322）做为上位机主控平台,负责LCD显示,GPRS，USB,TFLASH,BlueTooth，IrDA,Key，Power Manager及与RFID模块通讯(Uart接口)等。 • 程序完全在JAVA、WINCE上开发，具有跨平台，开发速度快的优点。 • RFID模块采用独立CPU控制，能独立完成一卡通整个交易流程、认证体系。 • 主控平台与外设采用Uart接口连接，电源独立控制，这样避免影响各自的稳定性。

  10. 开放的接口 • 人机界面（MMI）完全开放，提供WINCE，JAVA开发平台 • 各种功能模块提供相应的API比如GPRS，TFLASH，USB，FAT32文件系统等,也可按客户要求开发和封装相应的API. • 提供相应的技术支持，也可以协助，合作开发上层应用。 • 提供RFID模块开发接口。 • 提供BarCode模块的开发接口 • 提供GPS模块开发接口

  11. 程序升级方法 • PC机通过串口对手持机实现程序升级和校准 • PC机通过串口对RFID固件升级 • 采用USB模拟U盘，把固件存入TFLASH中，通过手持机对RFID固件升级 • 通过GPRS读取服务器上的固件，通过手持机对RFID固件升级。

  12. 通讯功能表现突出 与因特网连接： GSM/GPRS,WIFI 单机之间连接： BLUETOOTH,USB,UART,GPRS,IR 可靠的采集到数据才是关键，优良的数据传输渠道为终端数据提供有力保障！

  13. 数据采集和上传 • 数据可存储在手持机FLASH中或者存储在TFLASH卡中。 • 通过USB接口，PD800可以模拟成一个U盘，通过USB线读取数据。 • 通过蓝牙，可以实现数据的无线传输。 • 通过串口，可以实现数据的传输。 • 通过GPRS，可以实现数据的无线传输，或通过短信实现数据的传递和查询。 • 通过WIFI实现数据传输

  14. 无线电应用 GPRS传输系统架构

  15. RFID RFID功能，支持各个频段，各种非接触式射频卡，接触式IC卡●可支持 ISO1443A/B/C/， ISO15693和FELICA读写； ● 可支持 MIFARE 1 S50/S7 ●可支持 Desfire，CPU卡 多种卡片的选择可最大限度的满足 各种用户的需要。

  16. 读条码数据 照相，摄像功能 多种扫描选择 ●可选的1D激光扫描模块 ● 可选的2D 图像扫描模块 ● 可选的30,200万像素照相，摄 像功能 条码识别功能 多种模式的选择可最大限度的满足各种标签的需要

  17. 激光一维条形码扫描模（Symbol SE-955-I100）

  18. 电池 • 电池特性： • 超大容量电池，超长待机 • ●配备3400 mAh， • ●待机电流2mA • ●待机时间达1700小时 • ●读卡工作时间达12小时 • ● 可DC直充，电池专用座充供选择 • 可满足长时间工作台使用的需要 超大容量电池 DC充电接口 电池专用座式充电器

  19. 丰富的接口支持 • ●micro SD 存储接口 • ●USB端口 • ●RS232端口 • ●IrDA 端口 背面留出丰富的接口，可直接扩展打印机，超高频等 USB，3.5耳机，DC口及功能扩展接口， 可支持到1张SIM卡+5张PSAM卡 ，或6张都使用PSAM卡 丰富的接口给客户提供了丰富的产品可定义空间

  20. 硬件特征 • 灵活性强: 扩展度宽，显示能力，键盘接口，无线及扫描功能加上复杂的表格能力确保用户物有所值 • 坚固: 适用于室内外恶劣工作环境的设计，能承受水泥地面落体、剧烈振动和震荡以及寒冷潮湿的环境 • 人机工程学: 重量轻，与逻辑控制布局平衡性好，光滑明亮，显示易读，很为解决方案用户所接受

  21. 结实强壮 PD800的外观设计标准：坚固耐用，抗15KV高压静电，防灰尘，耐跌落 • 增强坚固性及环境适应能力 • 限制灰尘入侵能承受低压水喷溅 • 能承受1.5 米多次水泥地面落体 • 操作温度-10oC 到60oC (TBD) • 60g 振动功率及E标记 • 机器功能全面，客户可据自身需求选择所需功能

  22. 市场蓝图 • 移动计算市场: • 一卡通小额消费移动终端 • 运输 • 物流 • 路线跟踪，直接派送 • 零售 • 资产管理 (ie. 林业), 监控 • 抄表服务 高度用户化

  23. 文档 礼券，彩票，门票 应用 消费，条码，采集，图像

  24. THANKS！
