电学实验归纳比较复习. 伏安法测电阻 研究欧姆定律 伏安法测小灯泡功率 研究串、并联电路特点. R=. P. R X. V. A. 伏安法测电阻. 原理:. 器材:. 电源、电压表、电流表、待测电阻、滑动变阻器、开关、导线. 电路图:. 实验要求. 相关例题. 实验要求:. 连接电路前开关断开,闭合开关前滑动变阻器滑片处在阻值最大处; 电压表量程不能超过电源电压; 要多次测量求平均值,以减小误差;. I=. P. R. V. A. 研究欧姆定律. 原理:. 器材:. 电源、滑动变阻器、定值电阻( 3 个)电压表、电流表、开关、导线.
E N D
电学实验归纳比较复习 • 伏安法测电阻 • 研究欧姆定律 • 伏安法测小灯泡功率 • 研究串、并联电路特点

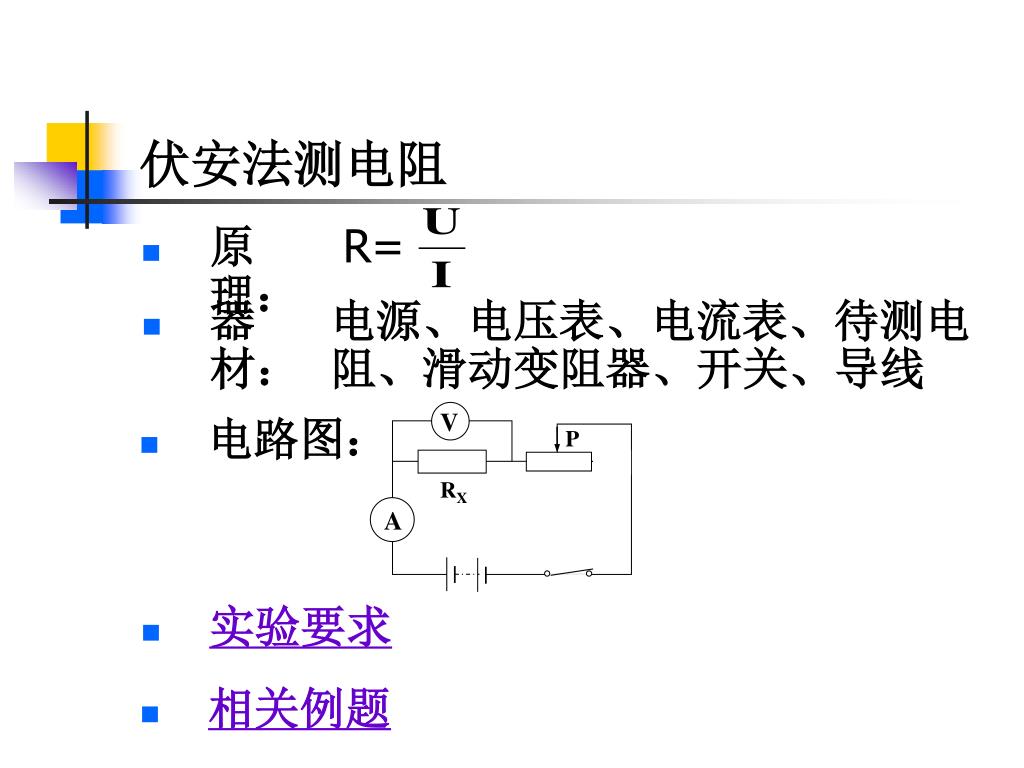

R= P RX V A 伏安法测电阻 • 原理: • 器材: 电源、电压表、电流表、待测电阻、滑动变阻器、开关、导线 • 电路图: • 实验要求 • 相关例题
实验要求: • 连接电路前开关断开,闭合开关前滑动变阻器滑片处在阻值最大处; • 电压表量程不能超过电源电压; • 要多次测量求平均值,以减小误差;
I= P R V A 研究欧姆定律 • 原理: • 器材: 电源、滑动变阻器、定值电阻(3个)电压表、电流表、开关、导线 • 电路图: • 实验要求 • 相关例题

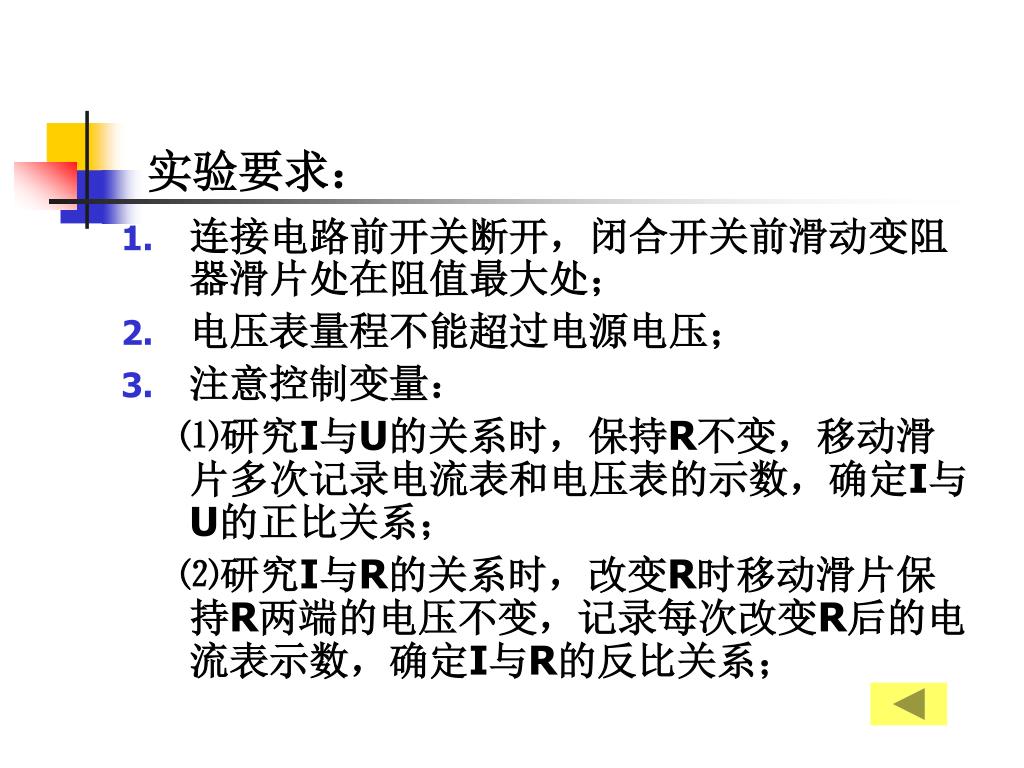

实验要求: • 连接电路前开关断开,闭合开关前滑动变阻器滑片处在阻值最大处; • 电压表量程不能超过电源电压; • 注意控制变量: ⑴研究I与U的关系时,保持R不变,移动滑片多次记录电流表和电压表的示数,确定I与U的正比关系; ⑵研究I与R的关系时,改变R时移动滑片保持R两端的电压不变,记录每次改变R后的电流表示数,确定I与R的反比关系;

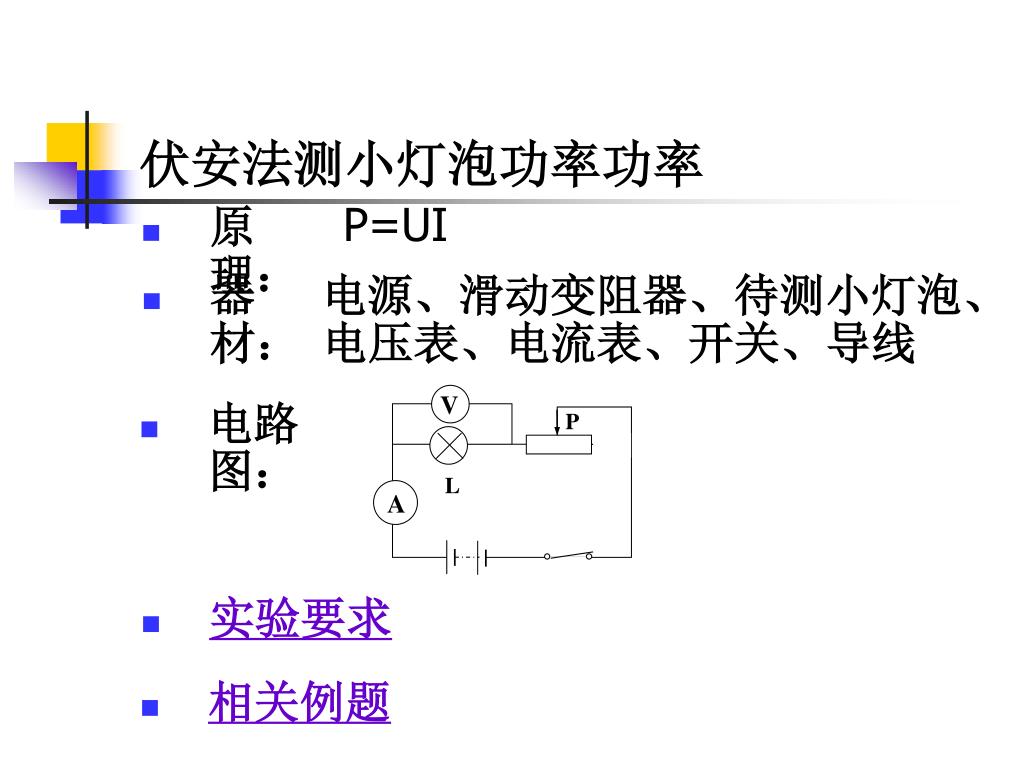

P V L A 伏安法测小灯泡功率功率 P=UI • 原理: • 器材: 电源、滑动变阻器、待测小灯泡、电压表、电流表、开关、导线 • 电路图: • 实验要求 • 相关例题

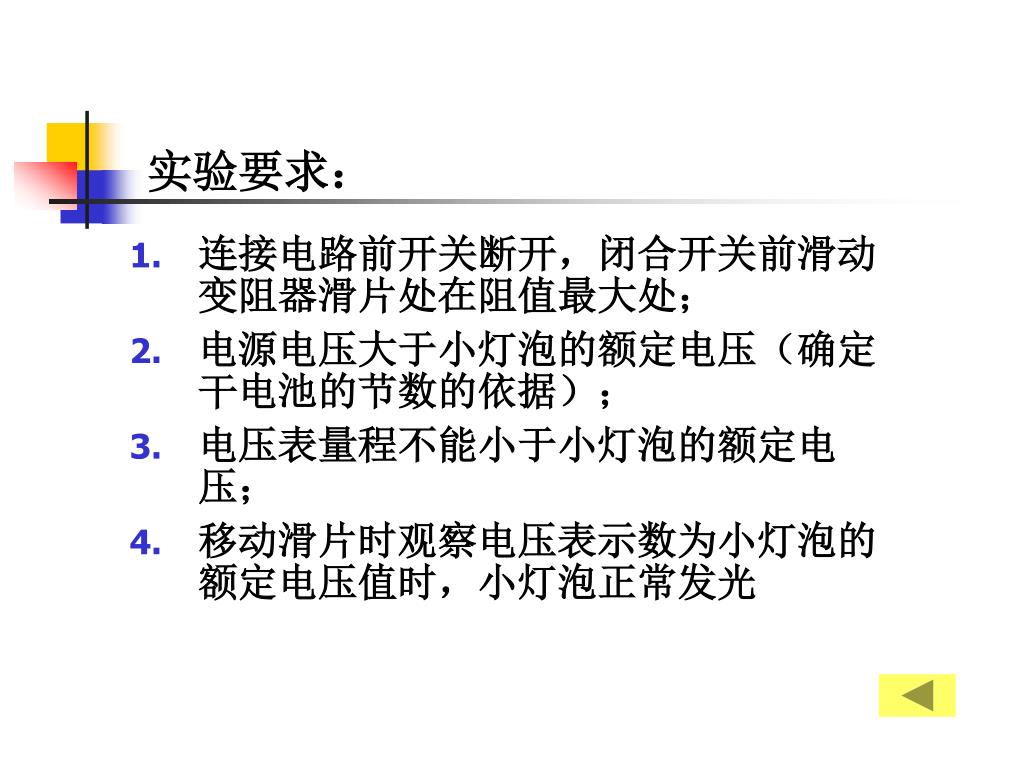

实验要求: • 连接电路前开关断开,闭合开关前滑动变阻器滑片处在阻值最大处; • 电源电压大于小灯泡的额定电压(确定干电池的节数的依据); • 电压表量程不能小于小灯泡的额定电压; • 移动滑片时观察电压表示数为小灯泡的额定电压值时,小灯泡正常发光

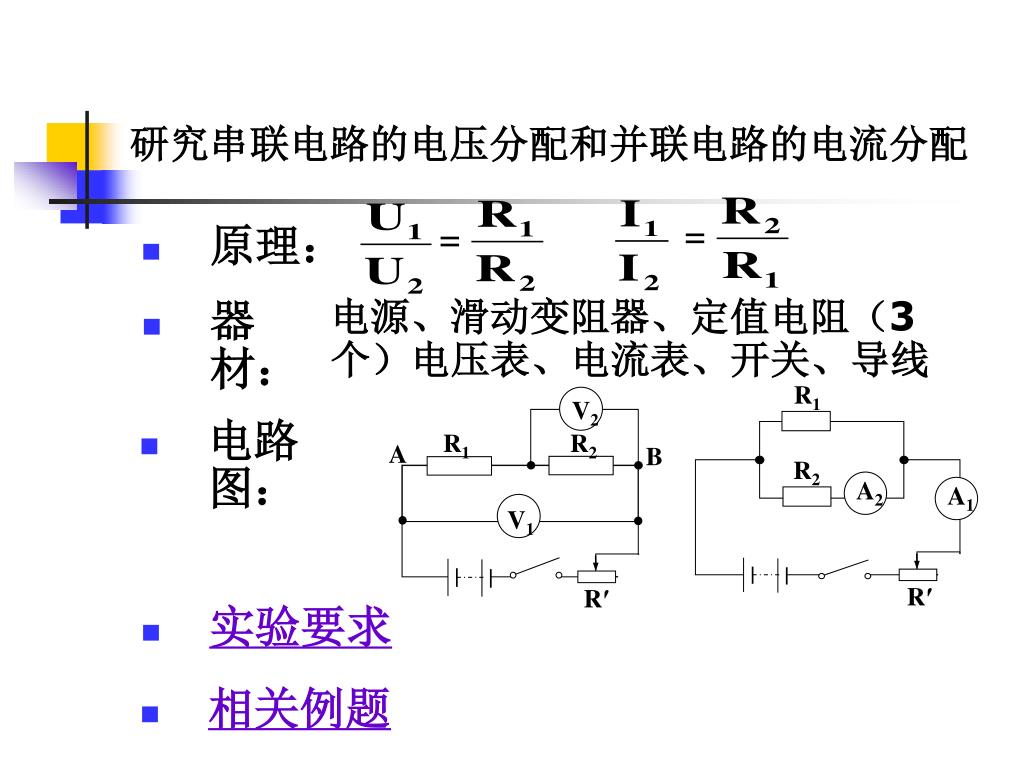

= = R1 V2 R1 R2 A B R2 A2 A1 V1 R′ R′ 研究串联电路的电压分配和并联电路的电流分配 • 原理: • 器材: 电源、滑动变阻器、定值电阻(3个)电压表、电流表、开关、导线 • 电路图: • 实验要求 • 相关例题

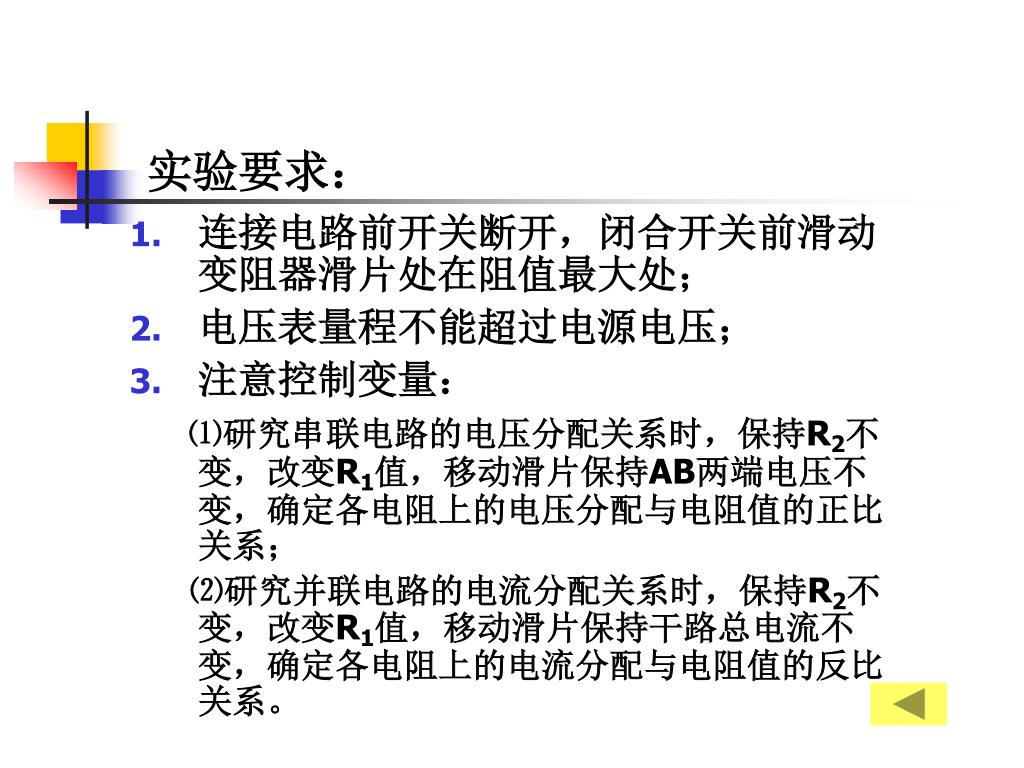

实验要求: • 连接电路前开关断开,闭合开关前滑动变阻器滑片处在阻值最大处; • 电压表量程不能超过电源电压; • 注意控制变量: ⑴研究串联电路的电压分配关系时,保持R2不变,改变R1值,移动滑片保持AB两端电压不变,确定各电阻上的电压分配与电阻值的正比关系; ⑵研究并联电路的电流分配关系时,保持R2不变,改变R1值,移动滑片保持干路总电流不变,确定各电阻上的电流分配与电阻值的反比关系。

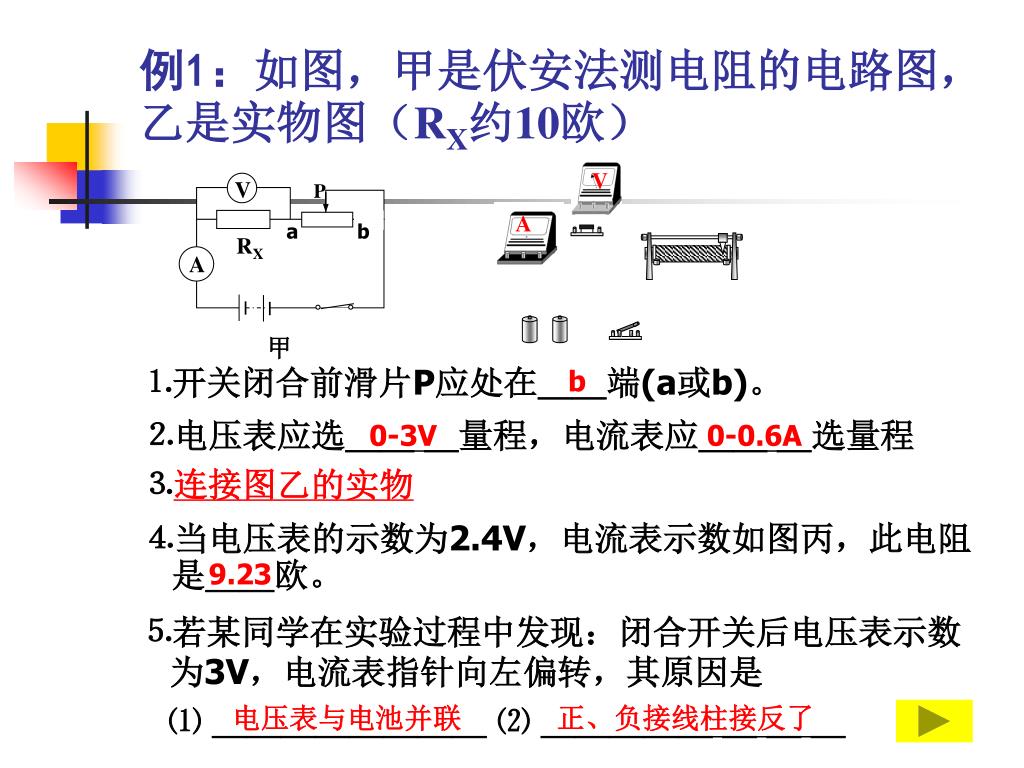

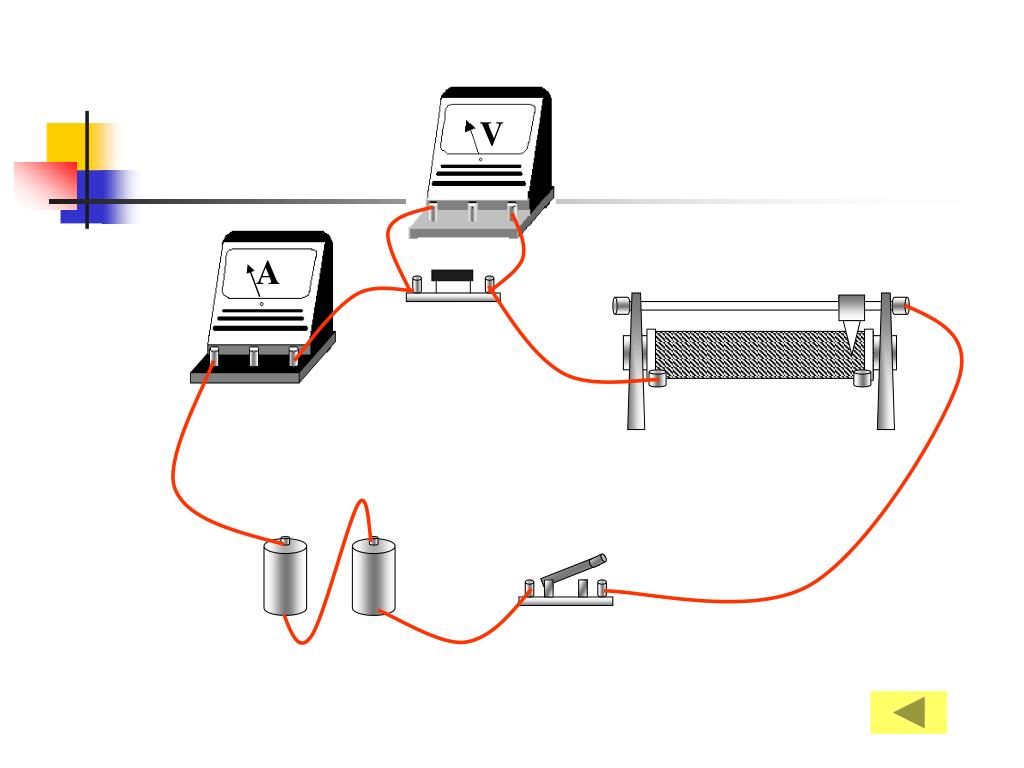

V A V P a b RX A 甲 例1:如图,甲是伏安法测电阻的电路图,乙是实物图(RX约10欧) ⒌若某同学在实验过程中发现:闭合开关后电压表示数为3V,电流表指针向左偏转,其原因是 ⑴ ________ ⑵ _____ _ _ _ b ⒈开关闭合前滑片P应处在__端(a或b)。 ⒉电压表应选__ _量程,电流表应__ _选量程 0-3V 0-0.6A ⒊连接图乙的实物 ⒋当电压表的示数为2.4V,电流表示数如图丙,此电阻是__欧。 9.23 电压表与电池并联 正、负接线柱接反了
V A
V A

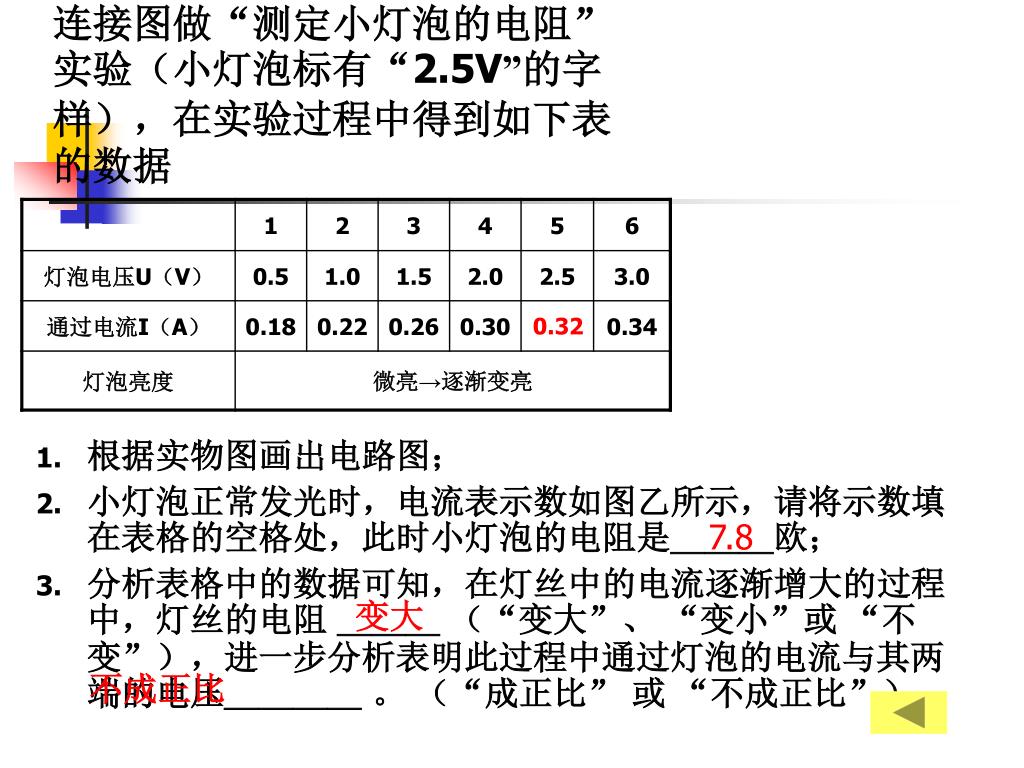

例2:小刚按照如图甲所示的实物连接图做“测定小灯泡的电阻”实验(小灯泡标有“2.5V”的字样),在实验过程中得到如下表的数据例2:小刚按照如图甲所示的实物连接图做“测定小灯泡的电阻”实验(小灯泡标有“2.5V”的字样),在实验过程中得到如下表的数据 • 根据实物图画出电路图; • 小灯泡正常发光时,电流表示数如图乙所示,请将示数填在表格的空格处,此时小灯泡的电阻是___欧; • 分析表格中的数据可知,在灯丝中的电流逐渐增大的过程中,灯丝的电阻 ___ (“变大”、 “变小”或 “不变”),进一步分析表明此过程中通过灯泡的电流与其两端的电压____ 。 (“成正比” 或 “不成正比”) 0.32 7.8 变大 不成正比

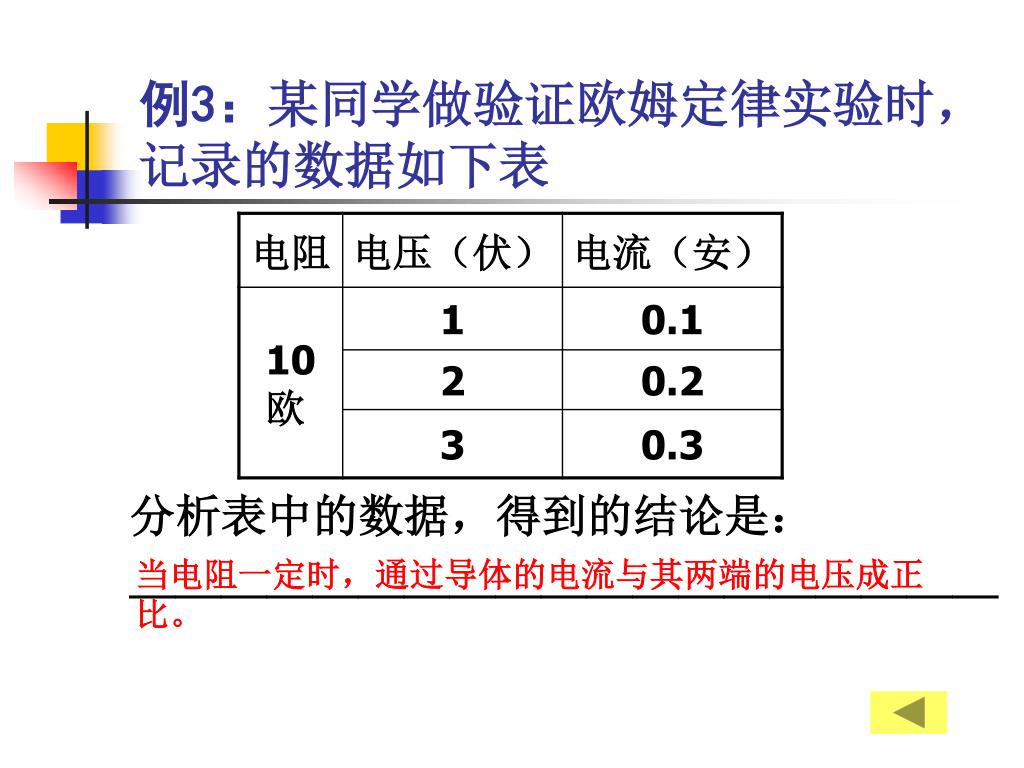

例3:某同学做验证欧姆定律实验时,记录的数据如下表例3:某同学做验证欧姆定律实验时,记录的数据如下表 分析表中的数据,得到的结论是: ___________________ 当电阻一定时,通过导体的电流与其两端的电压成正比。

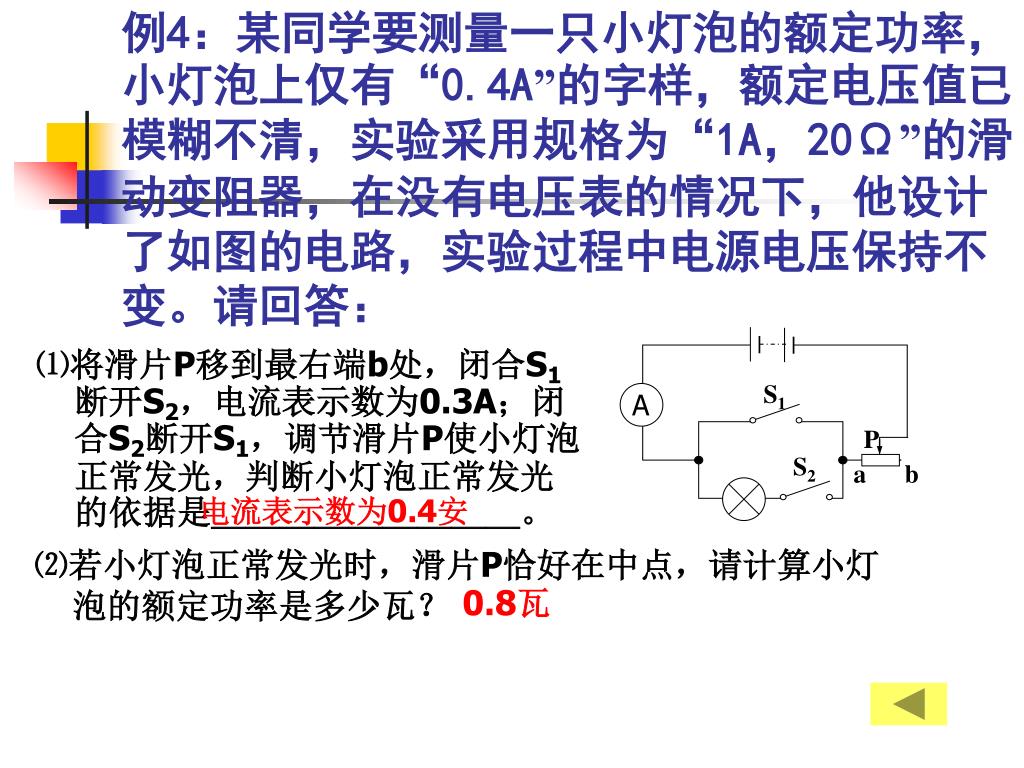

S1 A P S2 a b 例4:某同学要测量一只小灯泡的额定功率,小灯泡上仅有“0.4A”的字样,额定电压值已模糊不清,实验采用规格为“1A,20Ω”的滑动变阻器,在没有电压表的情况下,他设计了如图的电路,实验过程中电源电压保持不变。请回答: ⑴将滑片P移到最右端b处,闭合S1断开S2,电流表示数为0.3A;闭合S2断开S1,调节滑片P使小灯泡正常发光,判断小灯泡正常发光的依据是_________。 电流表示数为0.4安 ⑵若小灯泡正常发光时,滑片P恰好在中点,请计算小灯泡的额定功率是多少瓦? 0.8瓦

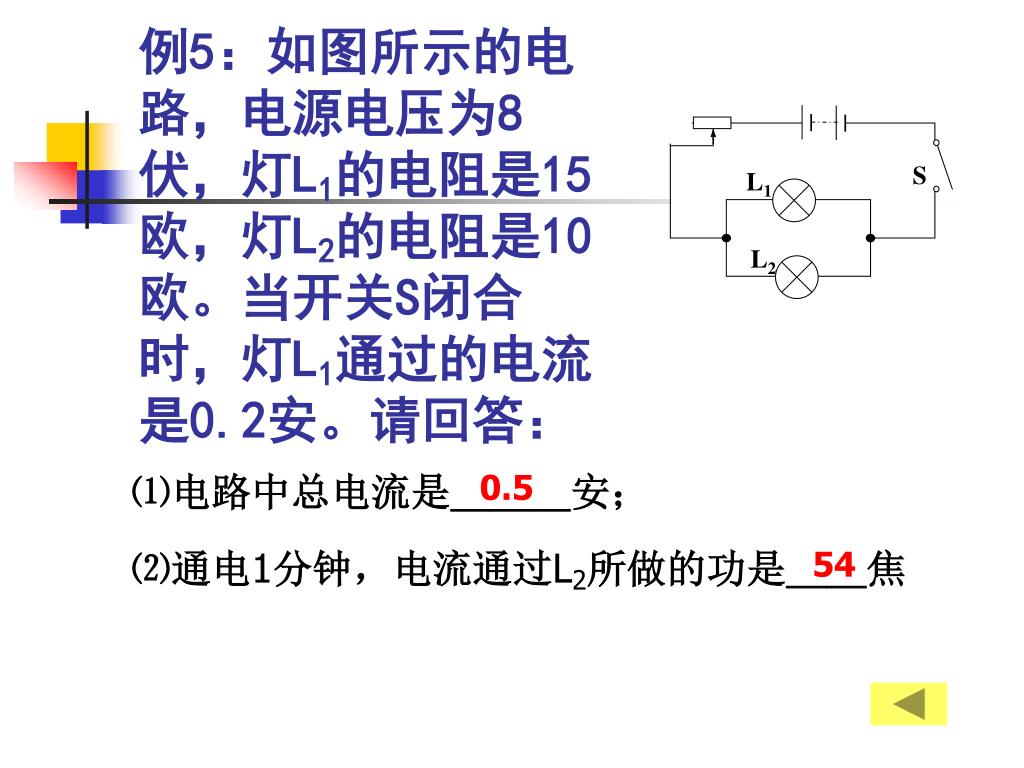

S L1 L2 例5:如图所示的电路,电源电压为8伏,灯L1的电阻是15欧,灯L2的电阻是10欧。当开关S闭合时,灯L1通过的电流是0.2安。请回答: ⑴电路中总电流是___安; 0.5 ⑵通电1分钟,电流通过L2所做的功是__焦 54
