脉冲与数字电路实验

实验十一交通灯控制电路的设计

杭州电子科技大学

电工电子实验中心

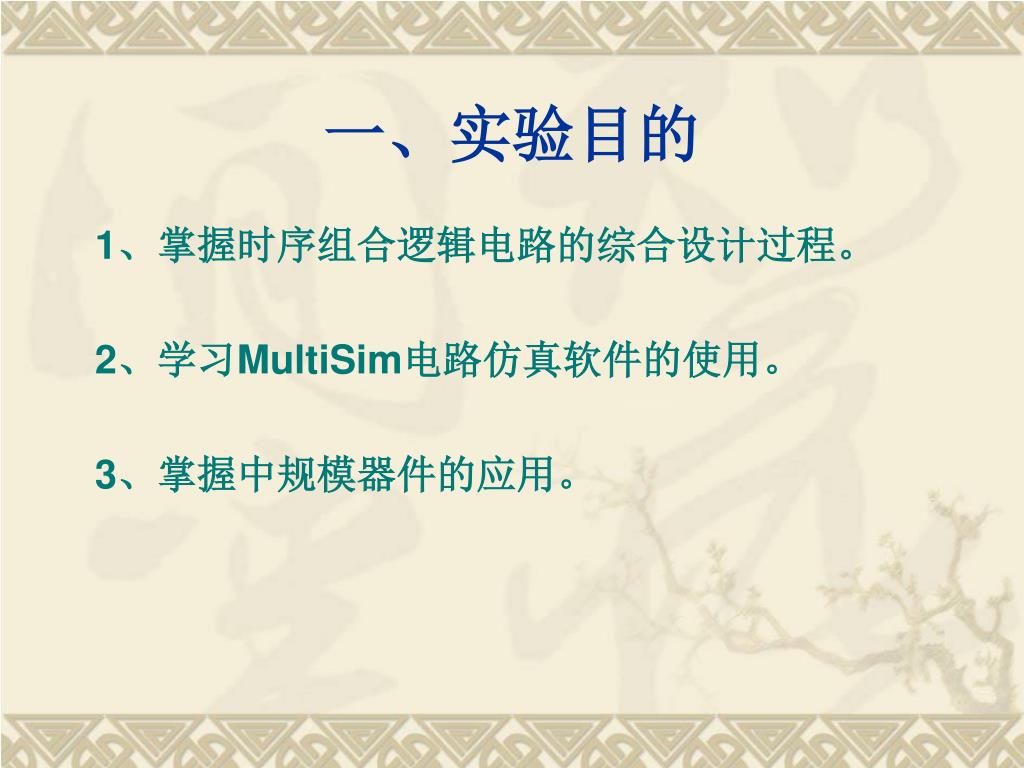

一、实验目的

1、掌握时序组合逻辑电路的综合设计过程。

2、学习MultiSim电路仿真软件的使用。

3、掌握中规模器件的应用。

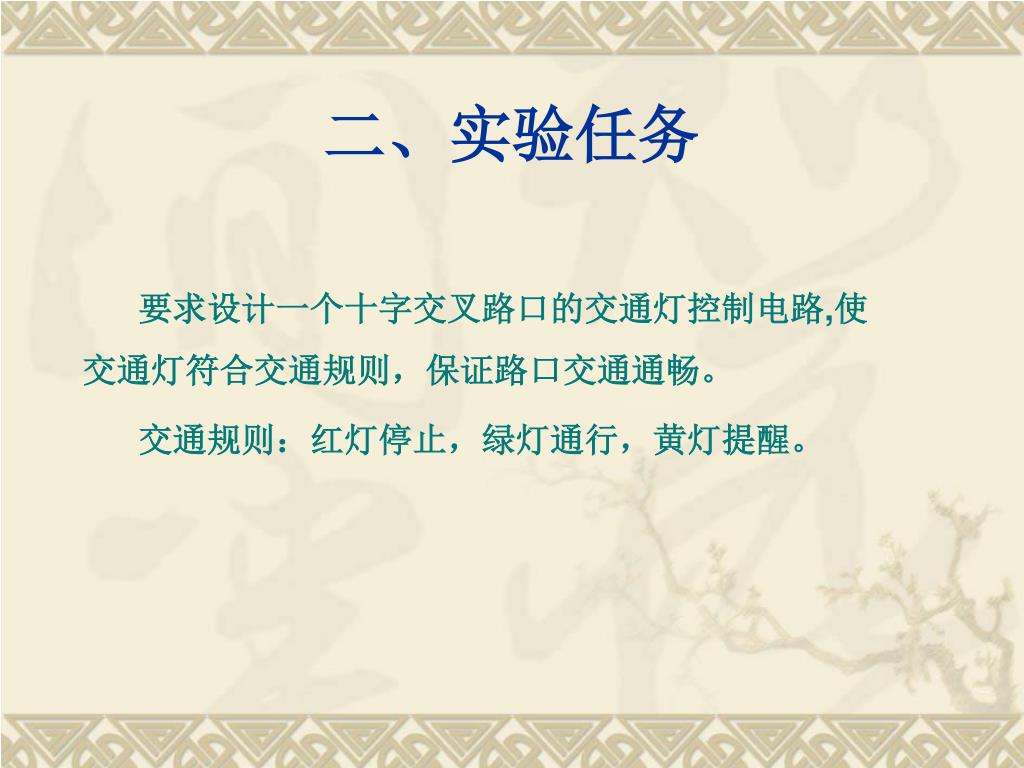

二、实验任务

要求设计一个十字交叉路口的交通灯控制电路,使交通灯符合交通规则,保证路口交通通畅。

交通规则:红灯停止,绿灯通行,黄灯提醒。

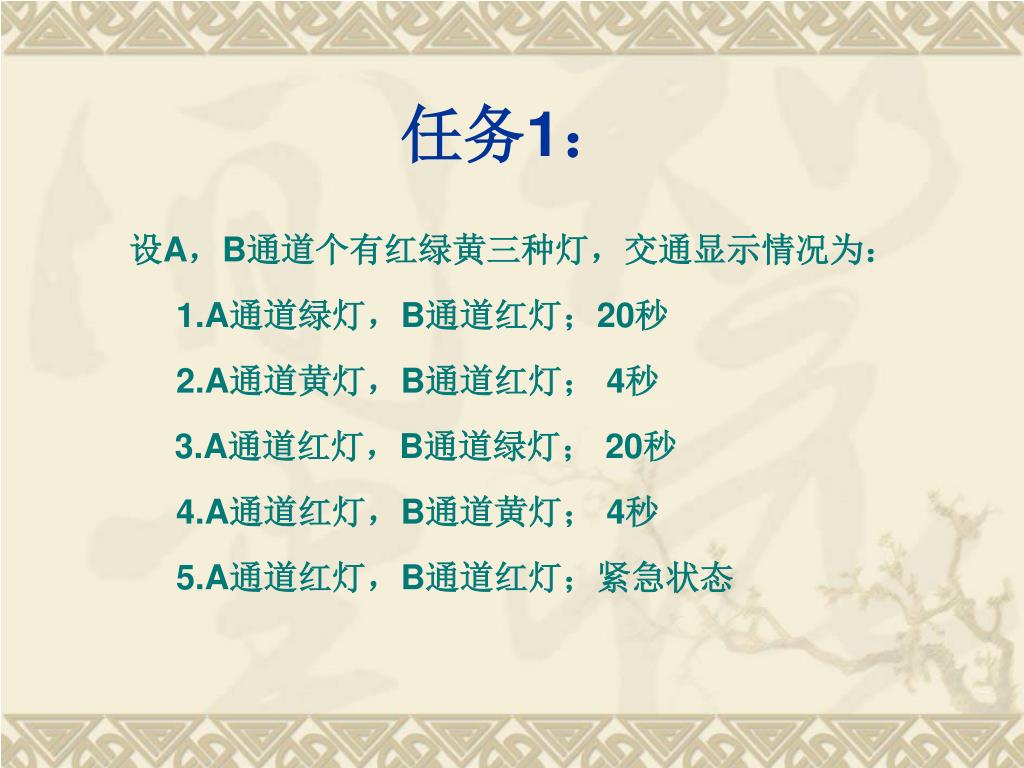

任务1:

设A,B通道个有红绿黄三种灯,交通显示情况为:

1.A通道绿灯,B通道红灯;20秒

2.A通道黄灯,B通道红灯; 4秒

3.A通道红灯,B通道绿灯; 20秒

4.A通道红灯,B通道黄灯; 4秒

5.A通道红灯,B通道红灯;紧急状态

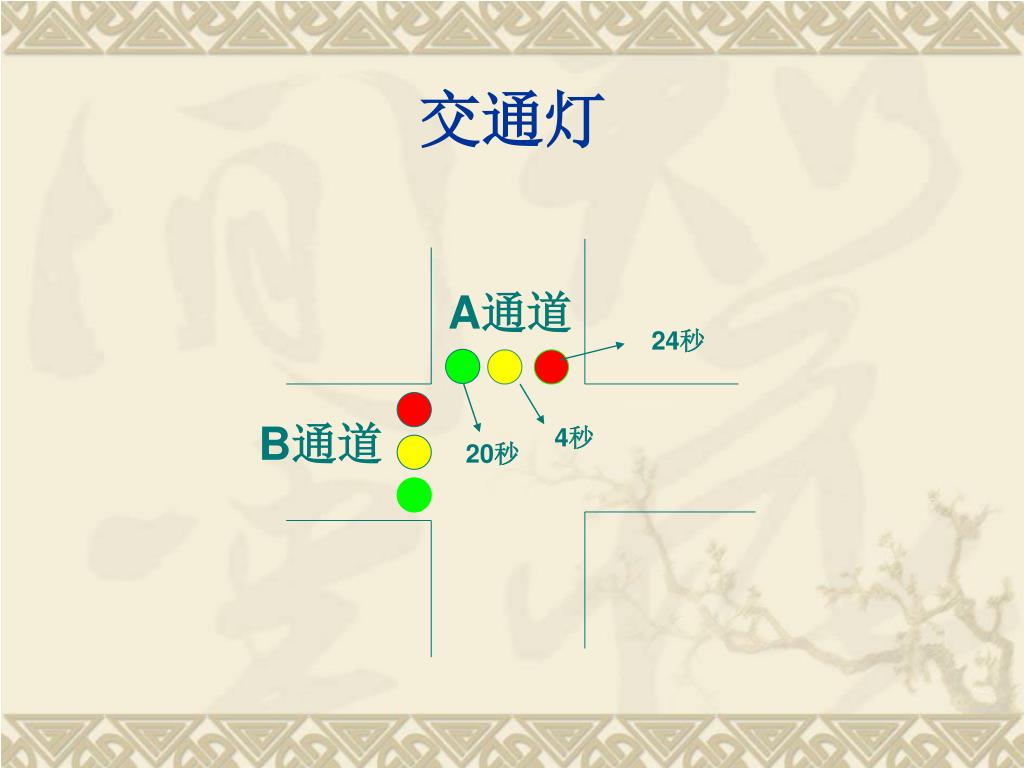

交通灯

A通道

B通道

24秒

4秒

20秒

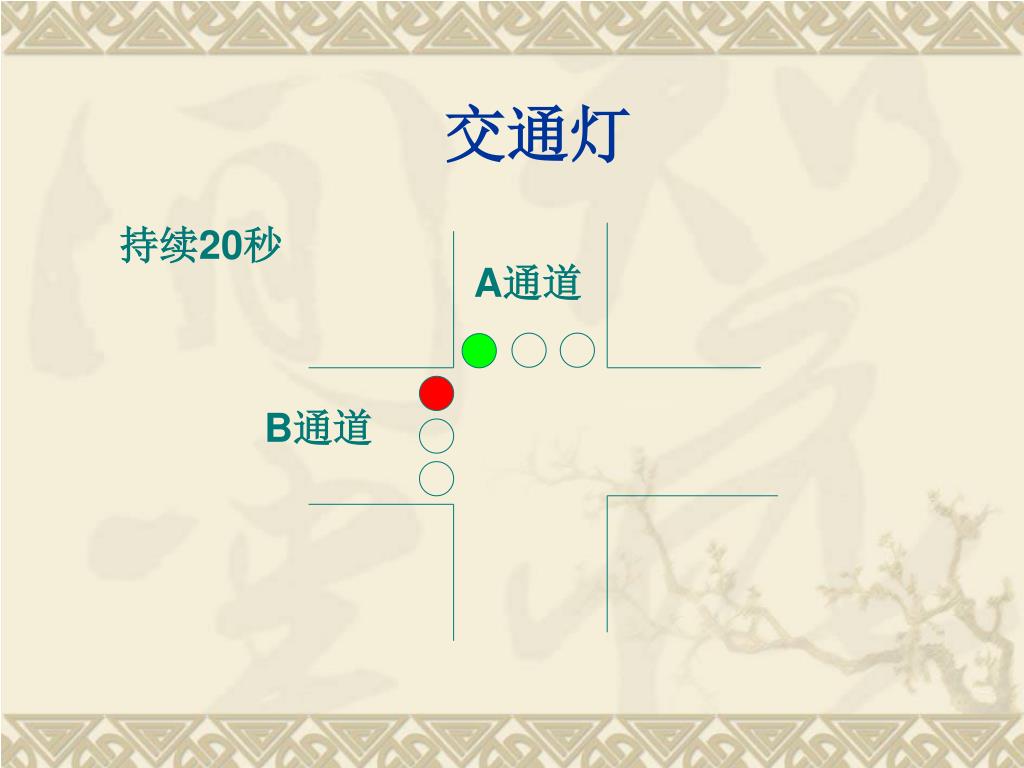

交通灯

持续20秒

A通道

B通道

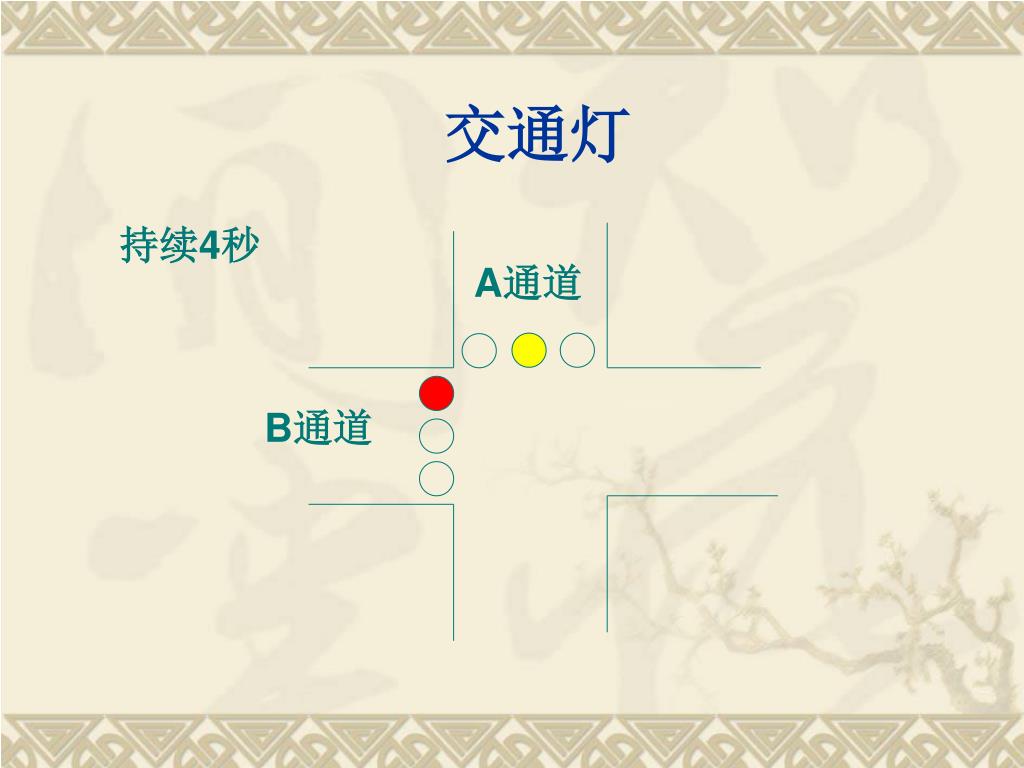

交通灯

持续4秒

A通道

B通道


交通灯

持续20秒

A通道

B通道

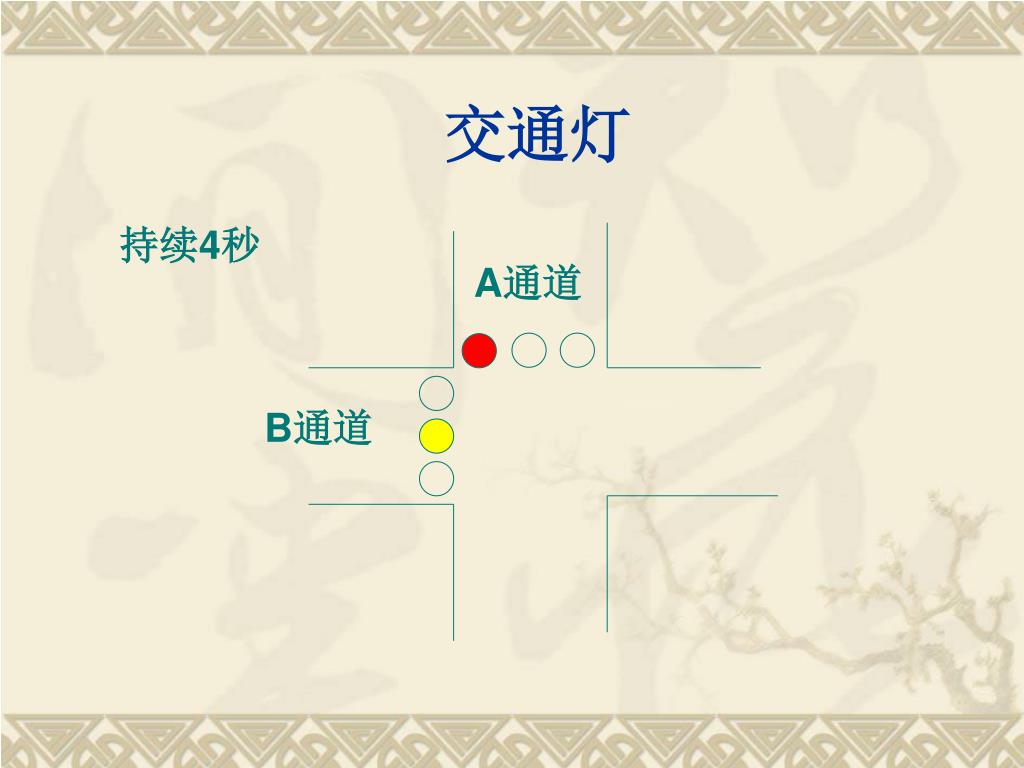

交通灯

持续4秒

A通道

B通道

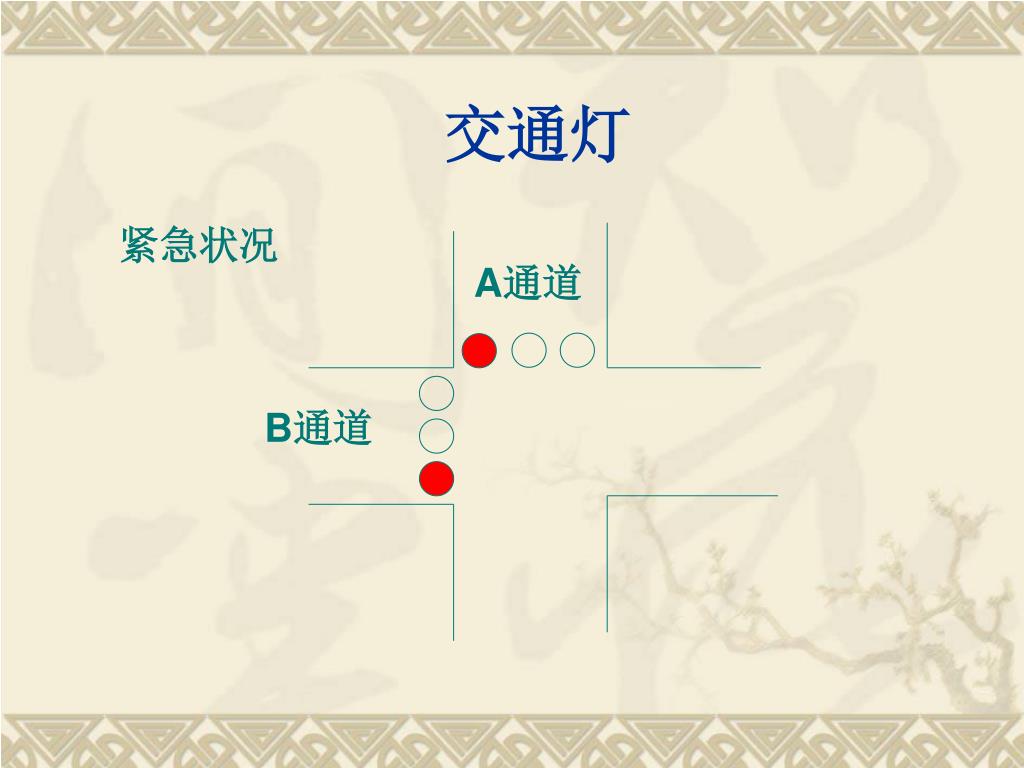

交通灯

紧急状况

A通道

B通道

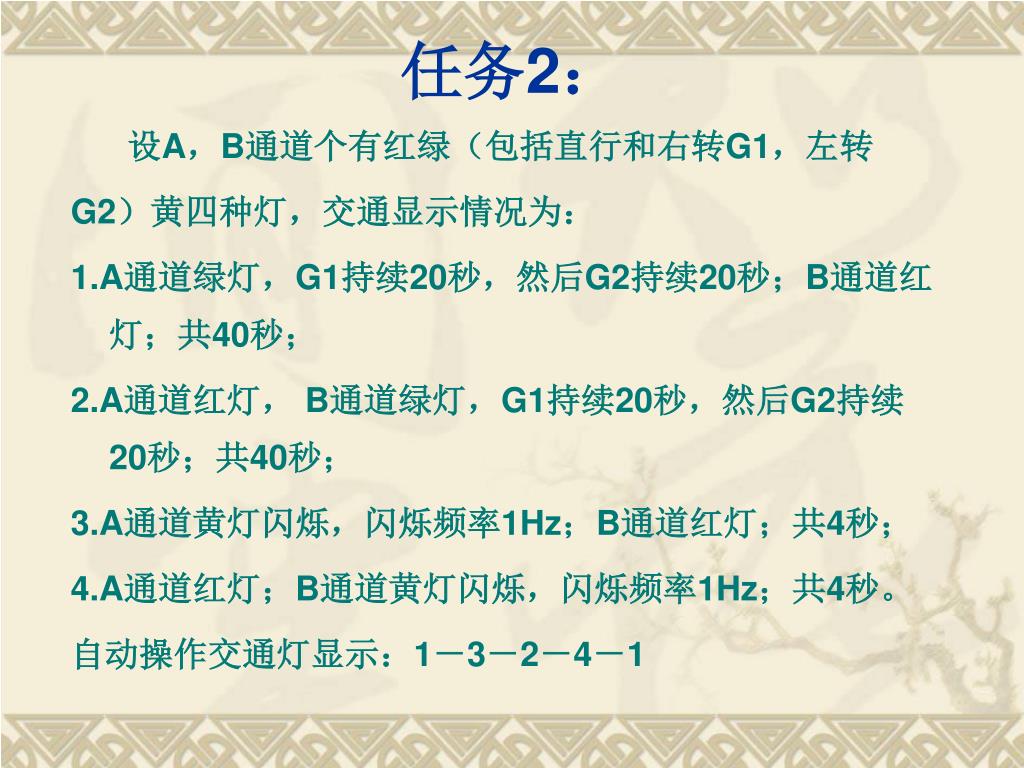

任务2:

设A,B通道个有红绿(包括直行和右转G1,左转

G2)黄四种灯,交通显示情况为:

1.A通道绿灯,G1持续20秒,然后G2持续20秒;B通道红灯;共40秒;

2.A通道红灯, B通道绿灯,G1持续20秒,然后G2持续20秒;共40秒;

3.A通道黄灯闪烁,闪烁频率1Hz;B通道红灯;共4秒;

4.A通道红灯;B通道黄灯闪烁,闪烁频率1Hz;共4秒。

自动操作交通灯显示:1-3-2-4-1

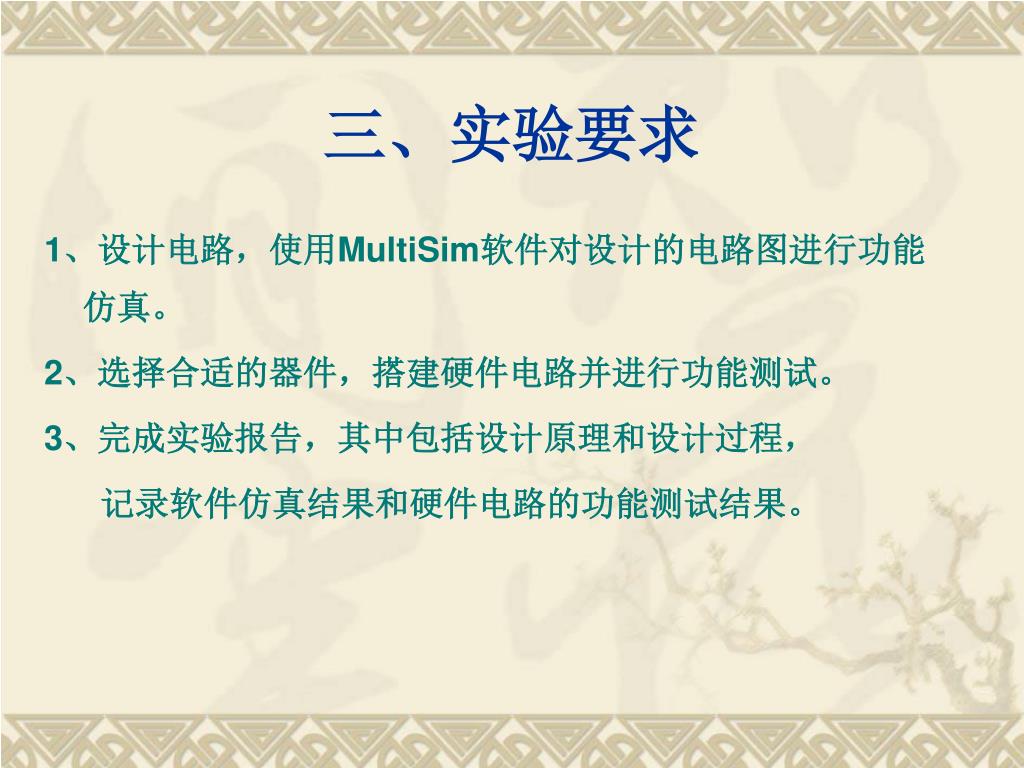

三、实验要求

1、设计电路,使用MultiSim软件对设计的电路图进行功能仿真。

2、选择合适的器件,搭建硬件电路并进行功能测试。

3、完成实验报告,其中包括设计原理和设计过程,

记录软件仿真结果和硬件电路的功能测试结果。

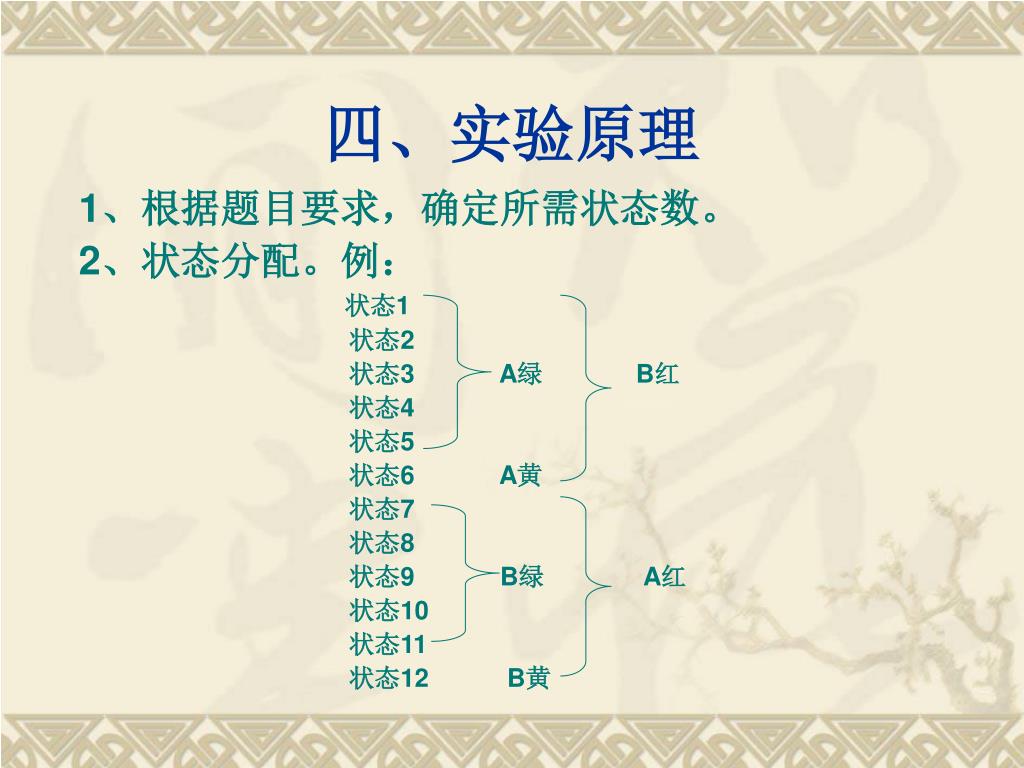

四、实验原理

1、根据题目要求,确定所需状态数。

2、状态分配。例:

状态1

状态2

状态3 A绿 B红

状态4

状态5

状态6 A黄

状态7

状态8

状态9 B绿 A红

状态10

状态11

状态12 B黄

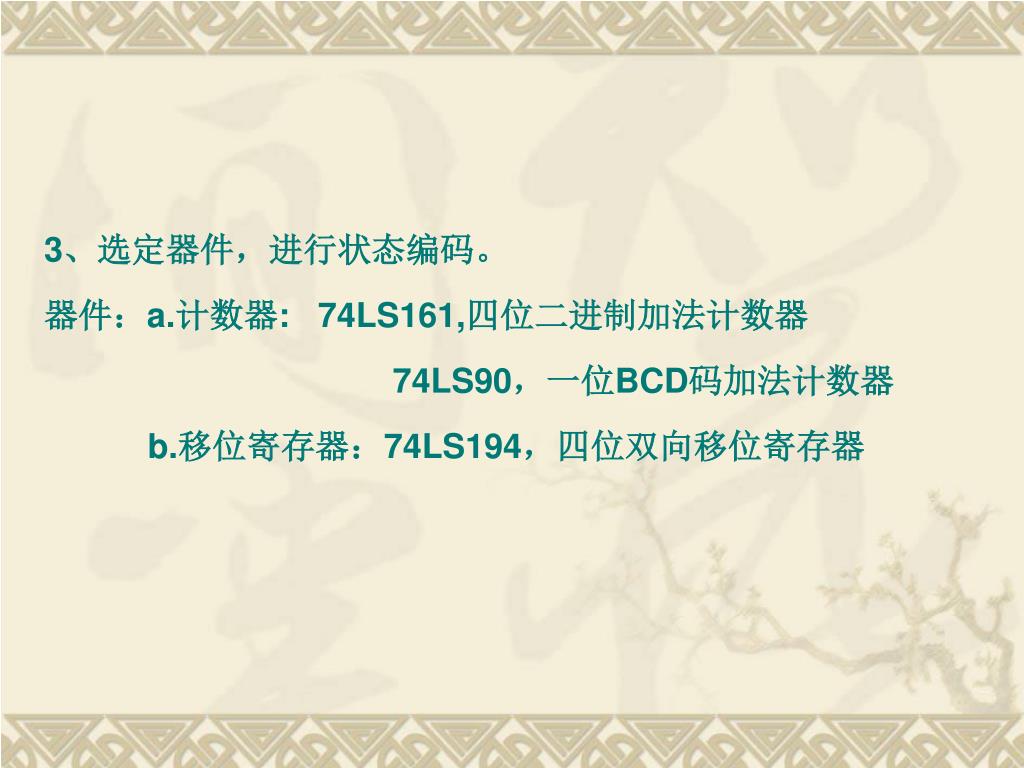

3、选定器件,进行状态编码。

器件:a.计数器: 74LS161,四位二进制加法计数器

74LS90,一位BCD码加法计数器

b.移位寄存器:74LS194,四位双向移位寄存器


74ls161

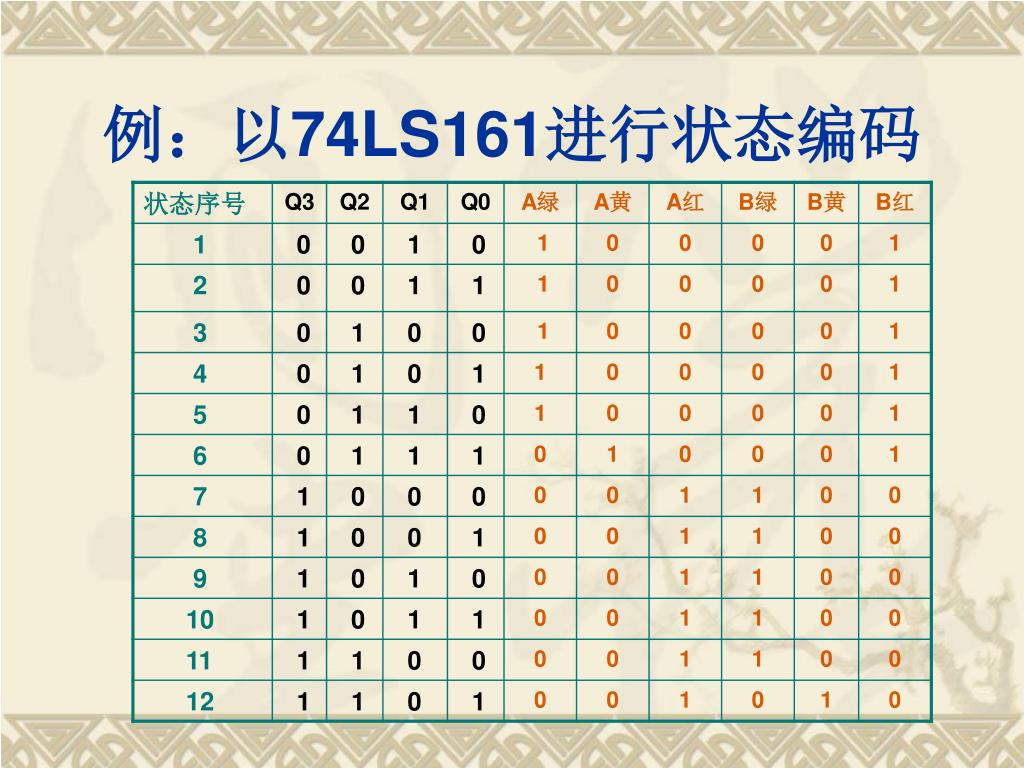

例:以74LS161进行状态编码


4、由状态编码写出输出表达式。

其中K为紧急状态开关。

5、画出完整电路图。
