RUN1

<dump current まとめ >. RUN1. sample なしでの dump current は 測定していないため、 左図のプロットより推測。 上流 (flange)=350(nA) より dump/flange=0.77 dump current=270.9(nA). 照射時間 :28196(s) t=20000(s) 付近で電流を上げているので、 前半と後半に分けて考える. 前半. 後半. RUN1_(1). sample 有りでの dump current を 横軸：時間、 縦軸： dump current でプロットした。

flynn-humphrey
Download Presentation

RUN1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

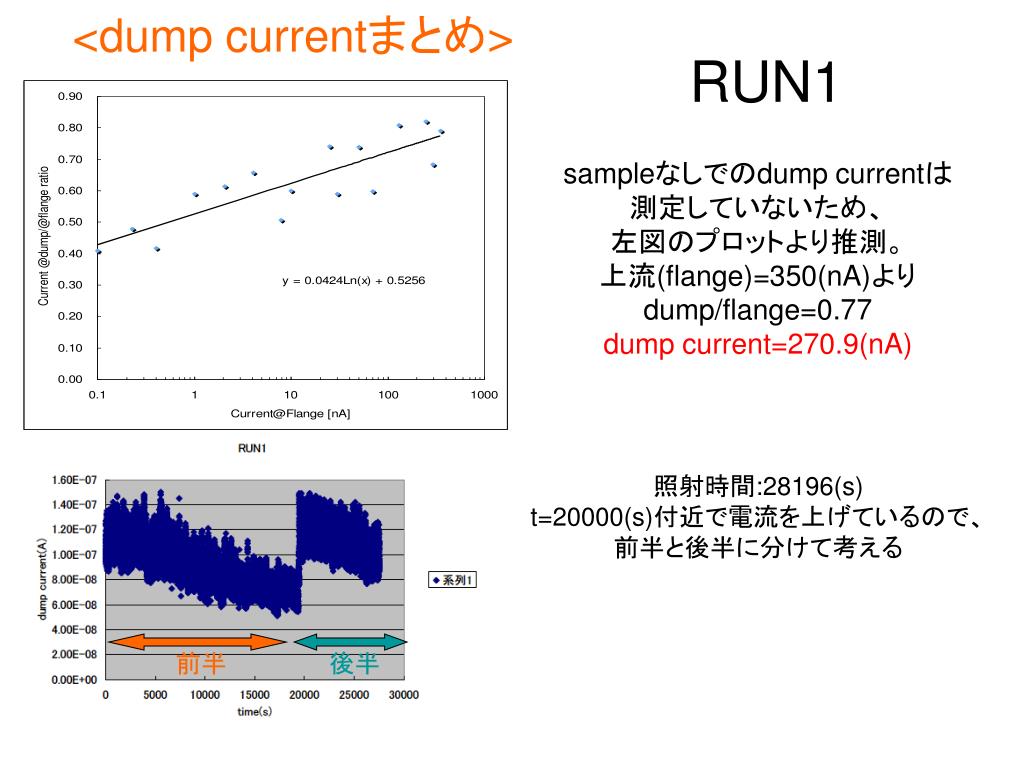

  1. <dump currentまとめ> RUN1 sampleなしでのdump currentは 測定していないため、 左図のプロットより推測。 上流(flange)=350(nA)より dump/flange=0.77 dump current=270.9(nA) 照射時間:28196(s) t=20000(s)付近で電流を上げているので、 前半と後半に分けて考える 前半 後半

  2. RUN1_(1) sample有りでのdump currentを 横軸：時間、 縦軸：dump current でプロットした。 これを近似直線でfitさせたところ、 初期値がaboutであったので 下図の最初の1サイクルの平均をとったものを 初期値Iiとする。 拡大 初期値Ii=1.05*E-7(A) mean=8.553*E-8(A) <sample無しでの照射量>

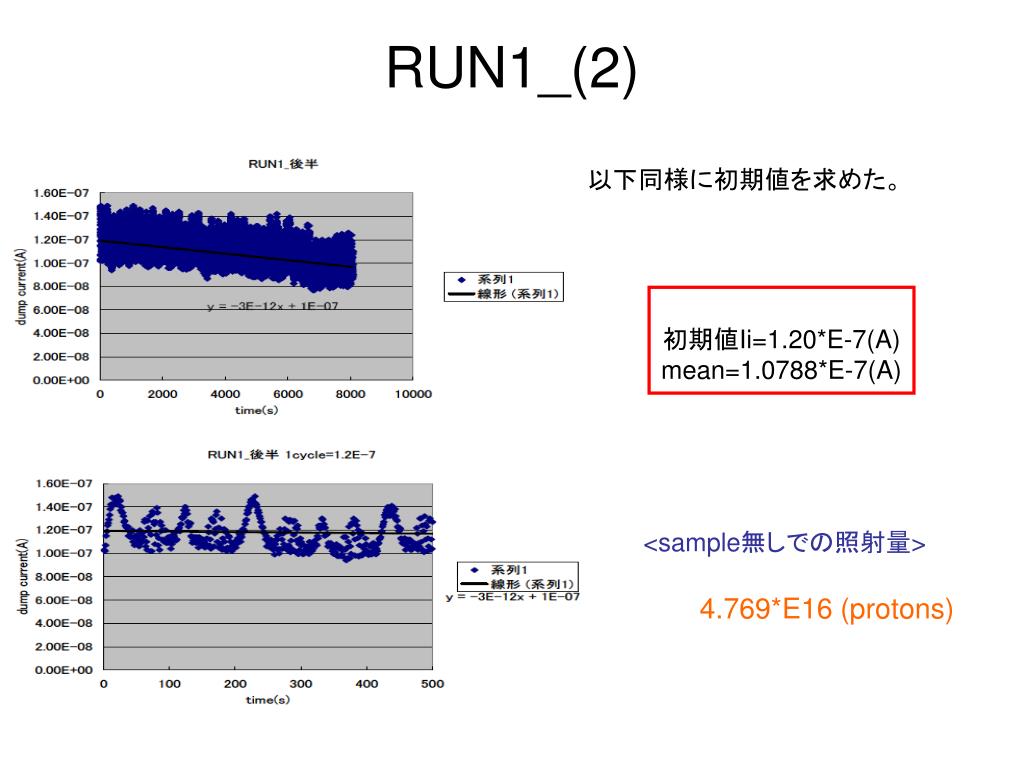

  3. RUN1_(2) 以下同様に初期値を求めた。 初期値Ii=1.20*E-7(A) mean=1.0788*E-7(A) <sample無しでの照射量> 4.769*E16 (protons)

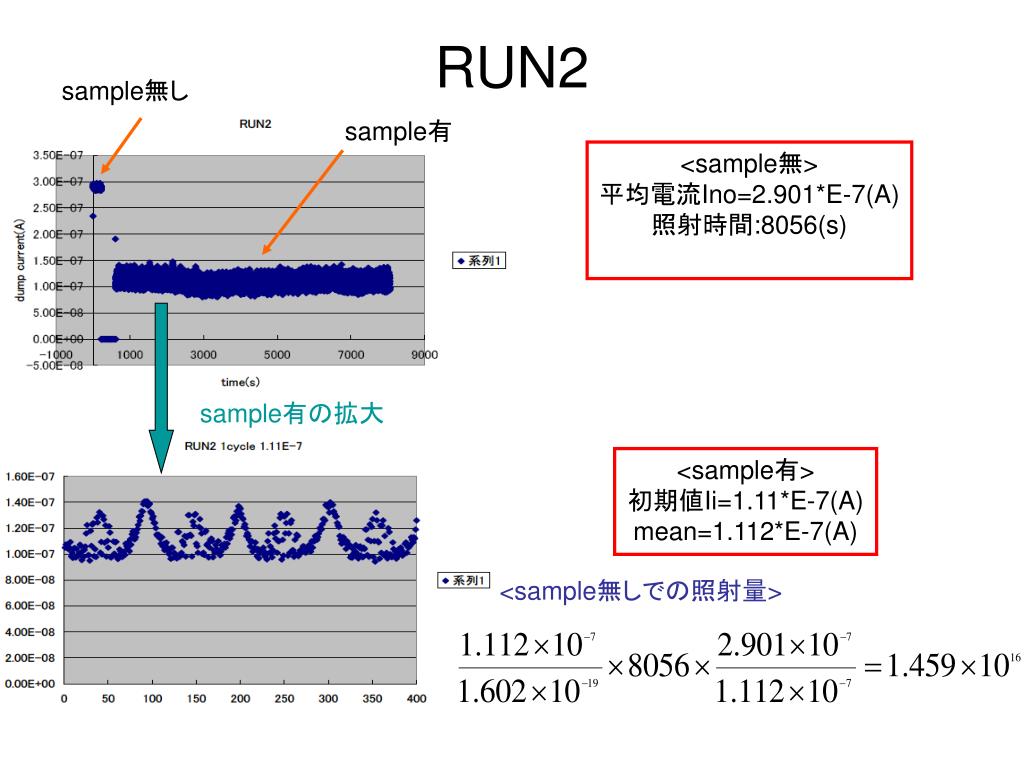

  4. RUN2 sample無し sample有 <sample無> 平均電流Ino=2.901*E-7(A) 照射時間:8056(s) sample有の拡大 <sample有> 初期値Ii=1.11*E-7(A) mean=1.112*E-7(A) <sample無しでの照射量>

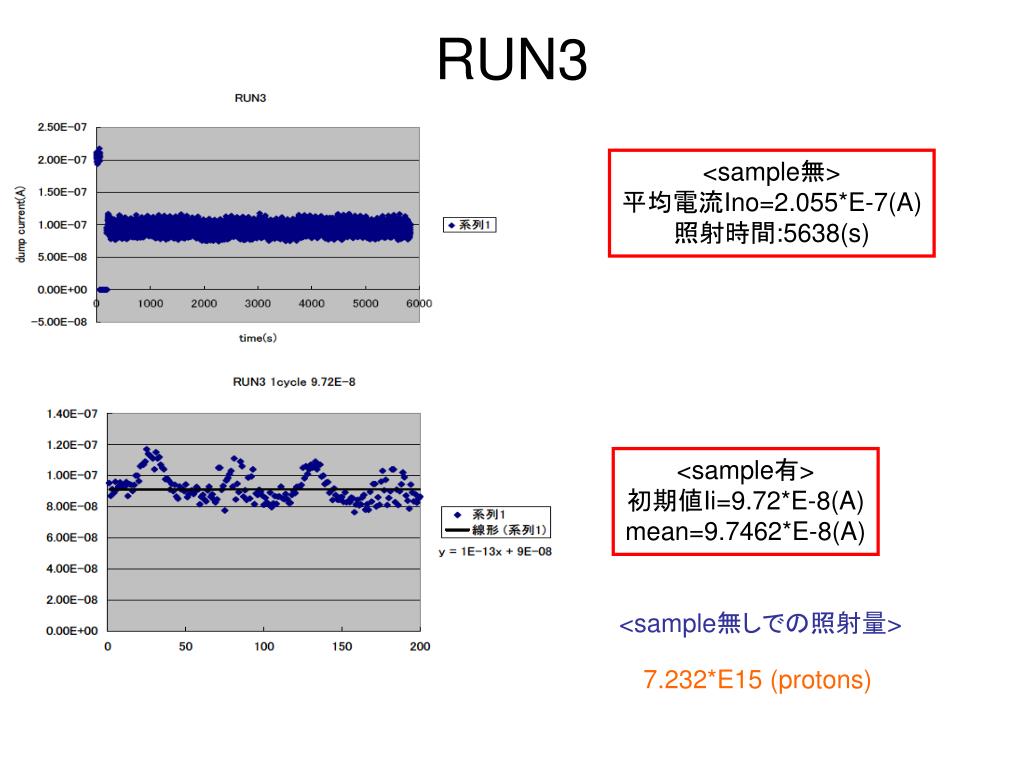

  5. RUN3 <sample無> 平均電流Ino=2.055*E-7(A) 照射時間:5638(s) <sample有> 初期値Ii=9.72*E-8(A) mean=9.7462*E-8(A) <sample無しでの照射量> 7.232*E15 (protons)

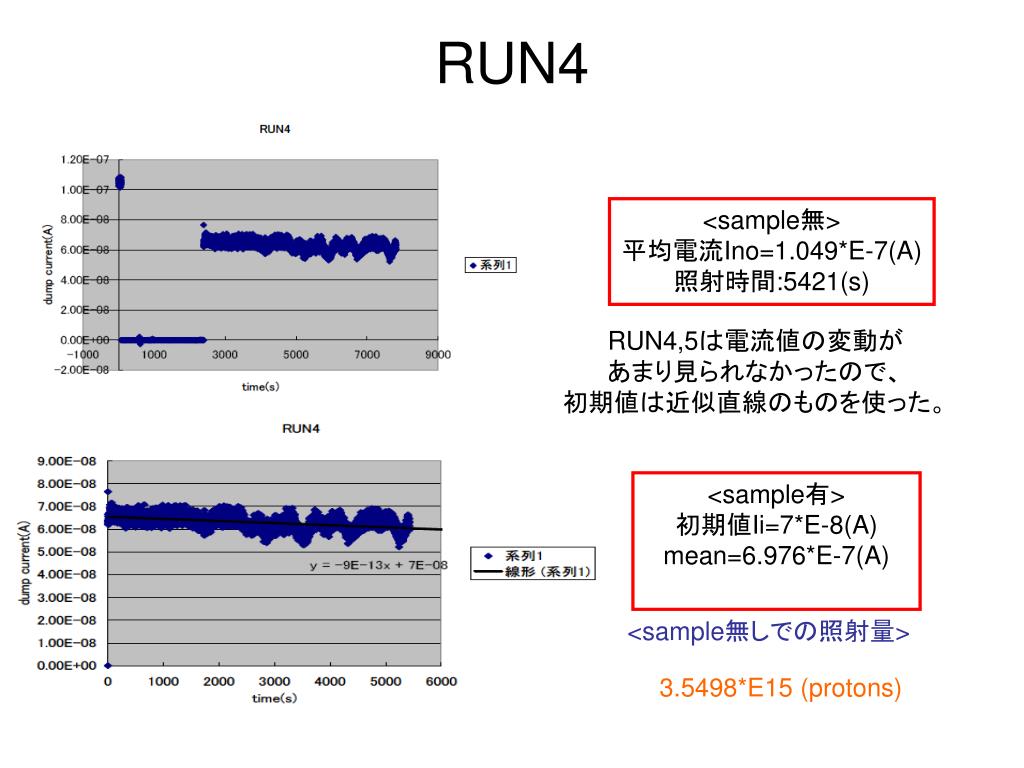

  6. RUN4 <sample無> 平均電流Ino=1.049*E-7(A) 照射時間:5421(s) RUN4,5は電流値の変動が あまり見られなかったので、 初期値は近似直線のものを使った。 <sample有> 初期値Ii=7*E-8(A) mean=6.976*E-7(A) <sample無しでの照射量> 3.5498*E15 (protons)

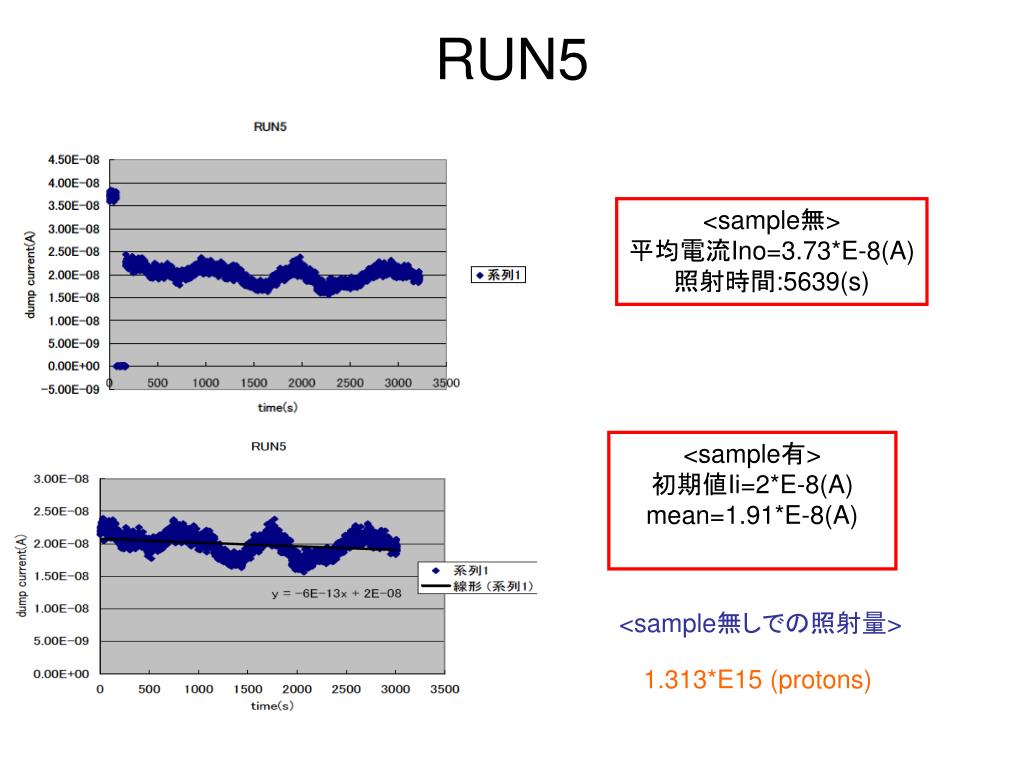

  7. RUN5 <sample無> 平均電流Ino=3.73*E-8(A) 照射時間:5639(s) <sample有> 初期値Ii=2*E-8(A) mean=1.91*E-8(A) <sample無しでの照射量> 1.313*E15 (protons)

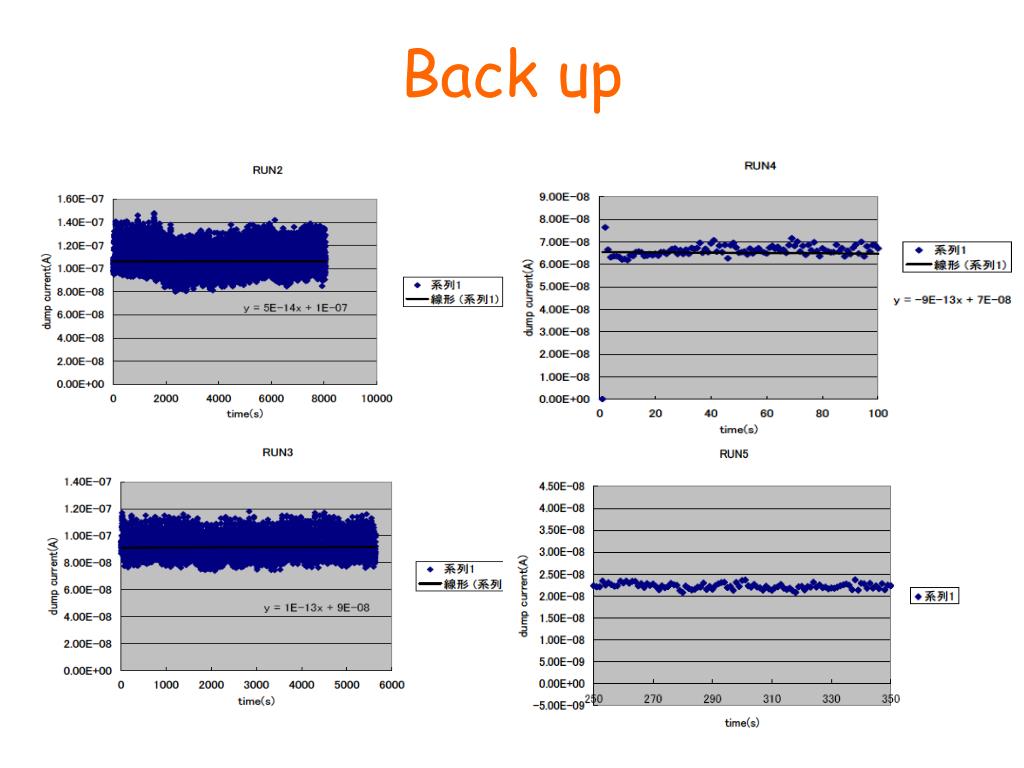

  8. Back up
