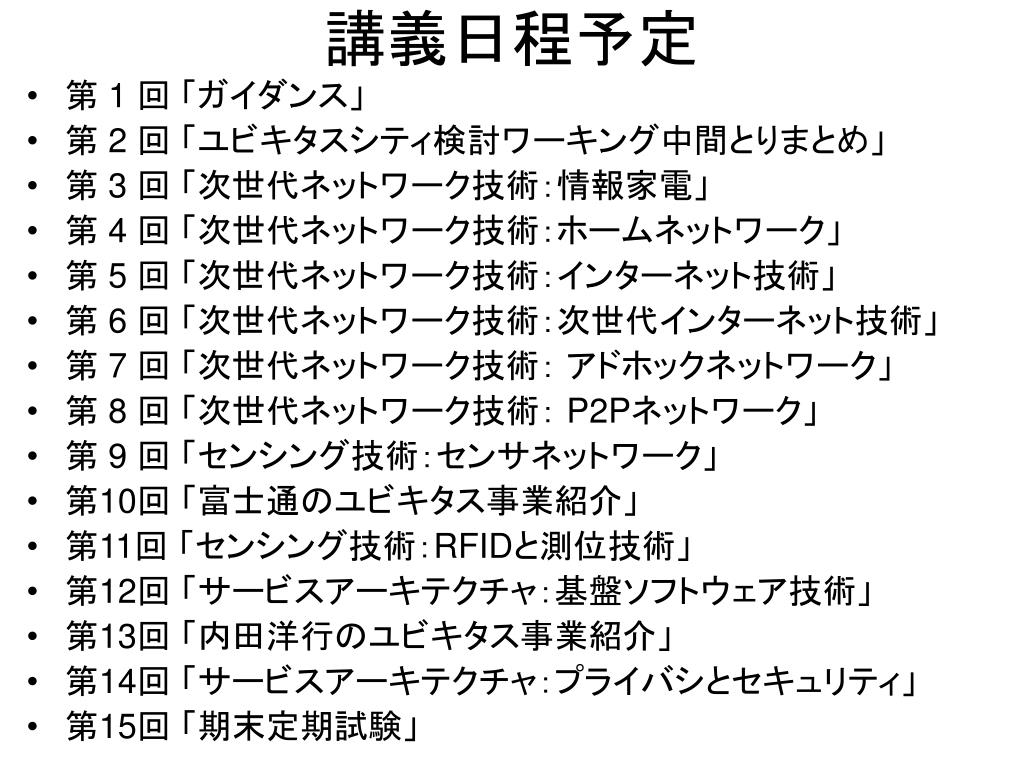

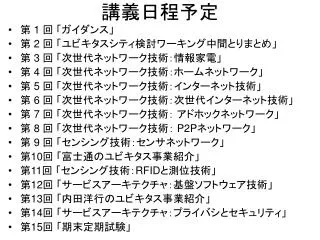

  1. 講義日程予定 • 第 1 回 「ガイダンス」 • 第 2 回 「ユビキタスシティ検討ワーキング中間とりまとめ」 • 第 3 回 「次世代ネットワーク技術：情報家電」 • 第 4 回 「次世代ネットワーク技術：ホームネットワーク」 • 第 5 回 「次世代ネットワーク技術：インターネット技術」 • 第 6 回 「次世代ネットワーク技術：次世代インターネット技術」 • 第 7 回 「次世代ネットワーク技術： アドホックネットワーク」 • 第 8 回 「次世代ネットワーク技術： P2Pネットワーク」 • 第 9 回 「センシング技術：センサネットワーク」 • 第10回 「富士通のユビキタス事業紹介」 • 第11回 「センシング技術：RFIDと測位技術」 • 第12回 「サービスアーキテクチャ：基盤ソフトウェア技術」 • 第13回 「内田洋行のユビキタス事業紹介」 • 第14回 「サービスアーキテクチャ：プライバシとセキュリティ」 • 第15回 「期末定期試験」

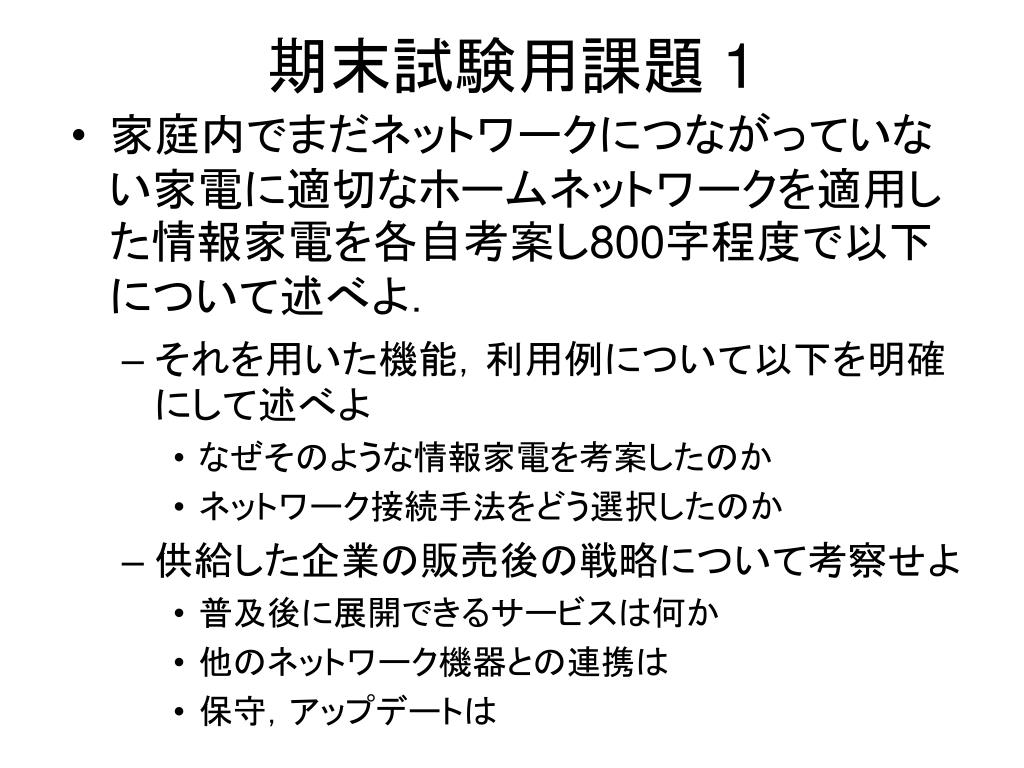

  2. 期末試験用課題 1 • 家庭内でまだネットワークにつながっていない家電に適切なホームネットワークを適用した情報家電を各自考案し800字程度で以下について述べよ． • それを用いた機能，利用例について以下を明確にして述べよ • なぜそのような情報家電を考案したのか • ネットワーク接続手法をどう選択したのか • 供給した企業の販売後の戦略について考察せよ • 普及後に展開できるサービスは何か • 他のネットワーク機器との連携は • 保守，アップデートは

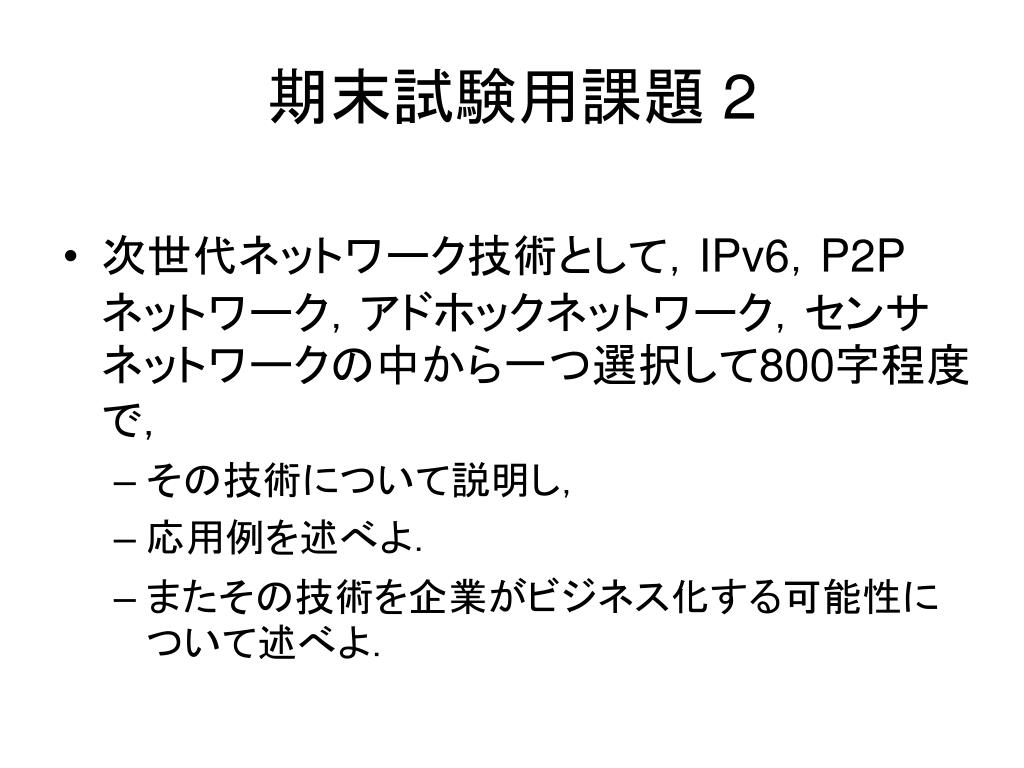

  3. 期末試験用課題 2 • 次世代ネットワーク技術として，IPv6，P2Pネットワーク，アドホックネットワーク，センサネットワークの中から一つ選択して800字程度で， • その技術について説明し， • 応用例を述べよ． • またその技術を企業がビジネス化する可能性について述べよ．

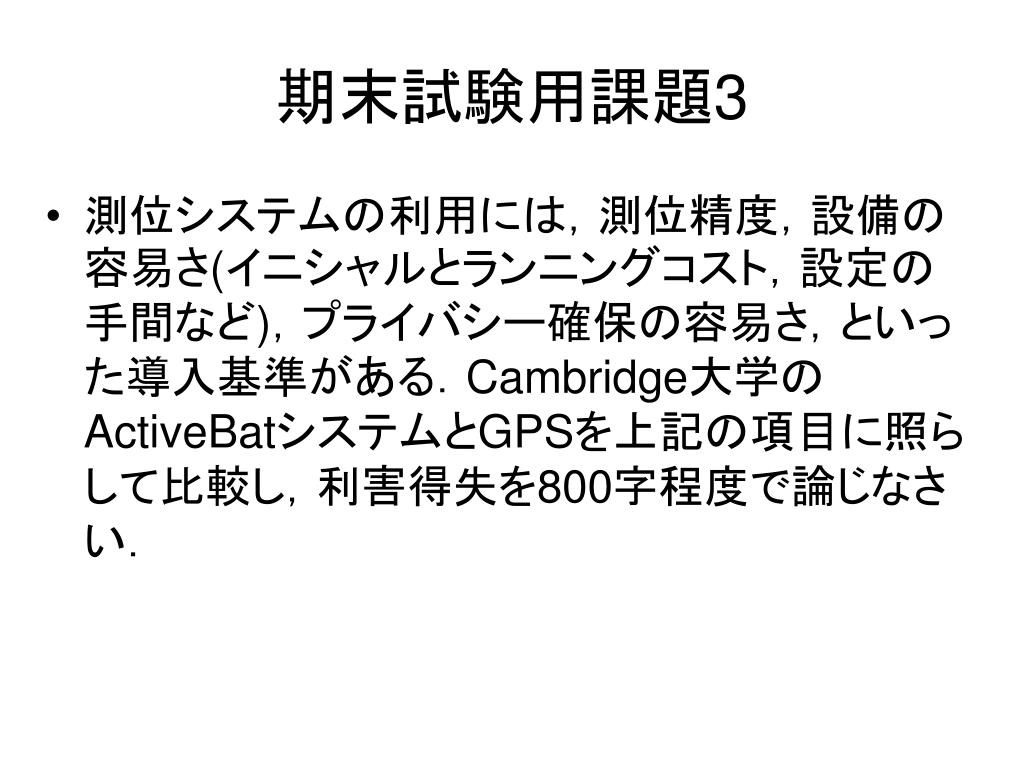

  4. 期末試験用課題3 • 測位システムの利用には，測位精度，設備の容易さ(イニシャルとランニングコスト，設定の手間など)，プライバシー確保の容易さ，といった導入基準がある．Cambridge大学のActiveBatシステムとGPSを上記の項目に照らして比較し，利害得失を800字程度で論じなさい．

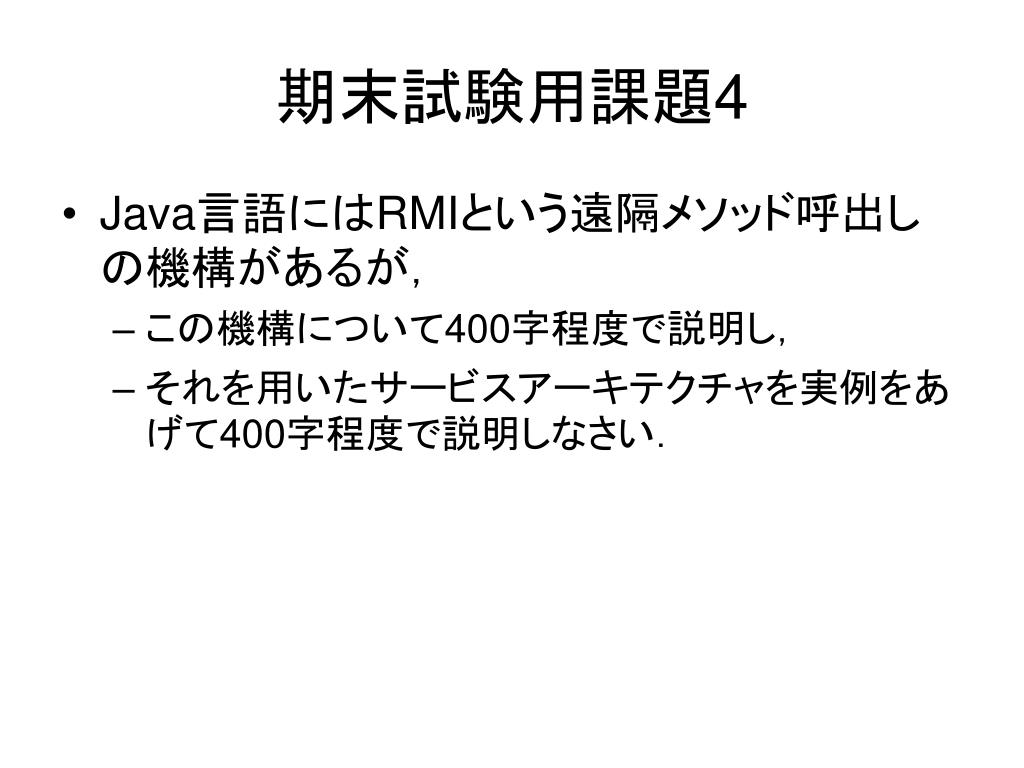

  5. 期末試験用課題4 • Java言語にはRMIという遠隔メソッド呼出しの機構があるが， • この機構について400字程度で説明し， • それを用いたサービスアーキテクチャを実例をあげて400字程度で説明しなさい．

  6. 2006年度前期情報システム構成論2第12回 「サービスアーキテクチャ」 西尾 信彦 nishio@cs.ritsumei.ac.jp 立命館大学 情報理工学部

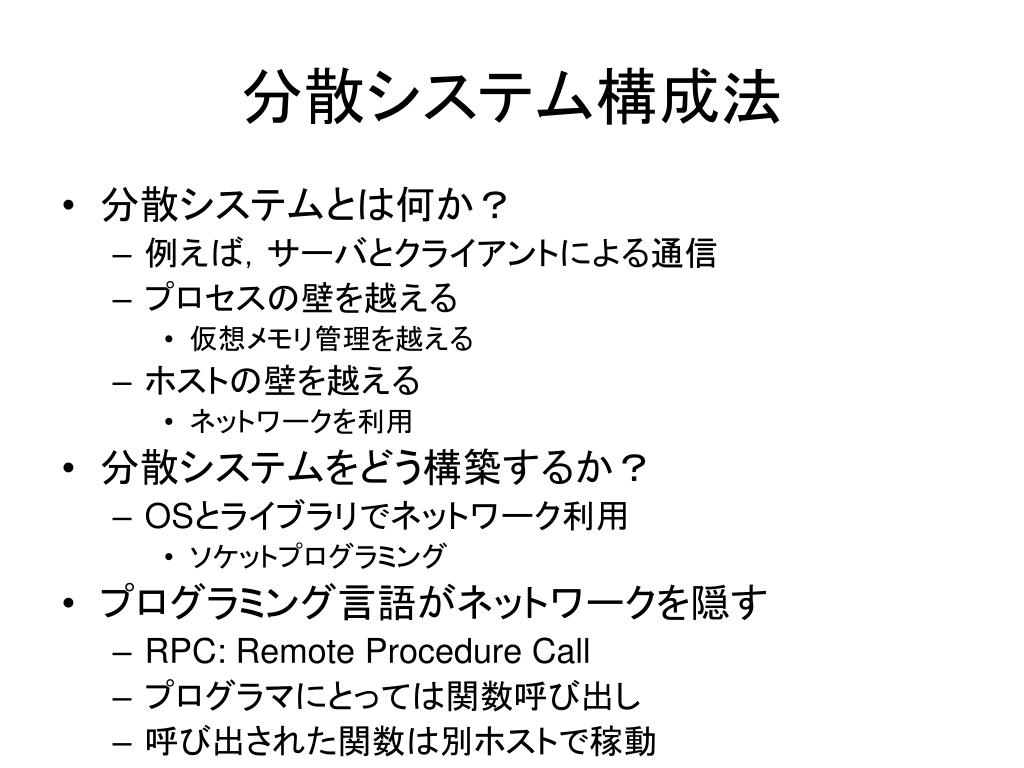

  7. 分散システム構成法 • 分散システムとは何か？ • 例えば，サーバとクライアントによる通信 • プロセスの壁を越える • 仮想メモリ管理を越える • ホストの壁を越える • ネットワークを利用 • 分散システムをどう構築するか？ • OSとライブラリでネットワーク利用 • ソケットプログラミング • プログラミング言語がネットワークを隠す • RPC: Remote Procedure Call • プログラマにとっては関数呼び出し • 呼び出された関数は別ホストで稼動

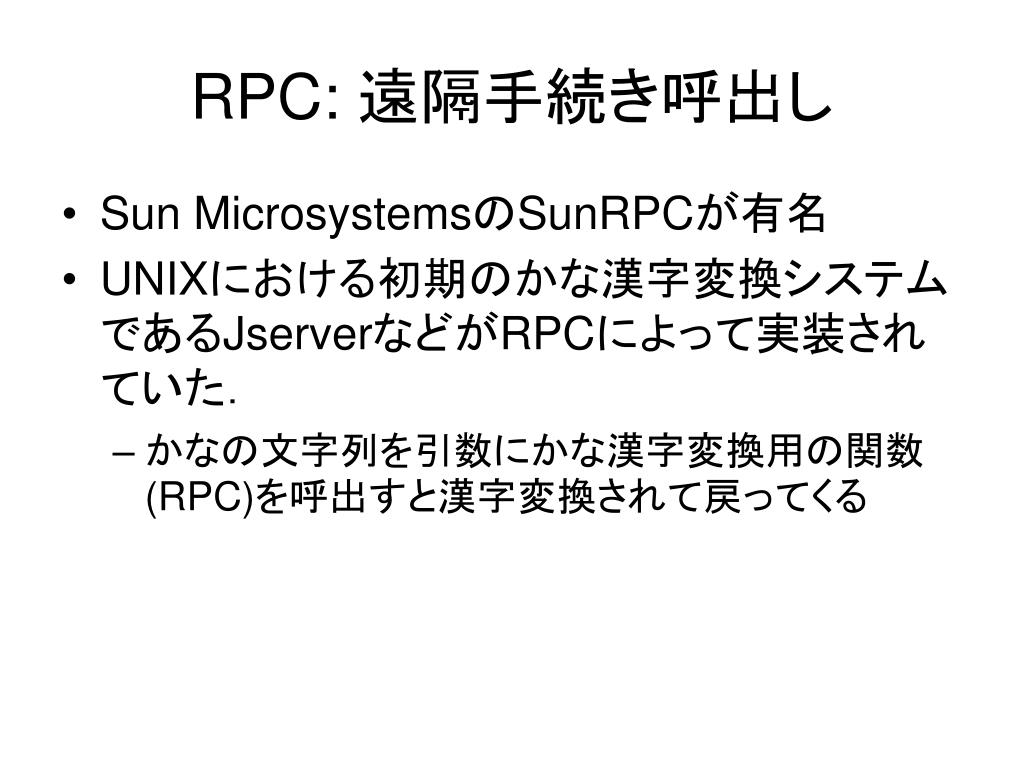

  8. RPC: 遠隔手続き呼出し • Sun MicrosystemsのSunRPCが有名 • UNIXにおける初期のかな漢字変換システムであるJserverなどがRPCによって実装されていた． • かなの文字列を引数にかな漢字変換用の関数(RPC)を呼出すと漢字変換されて戻ってくる

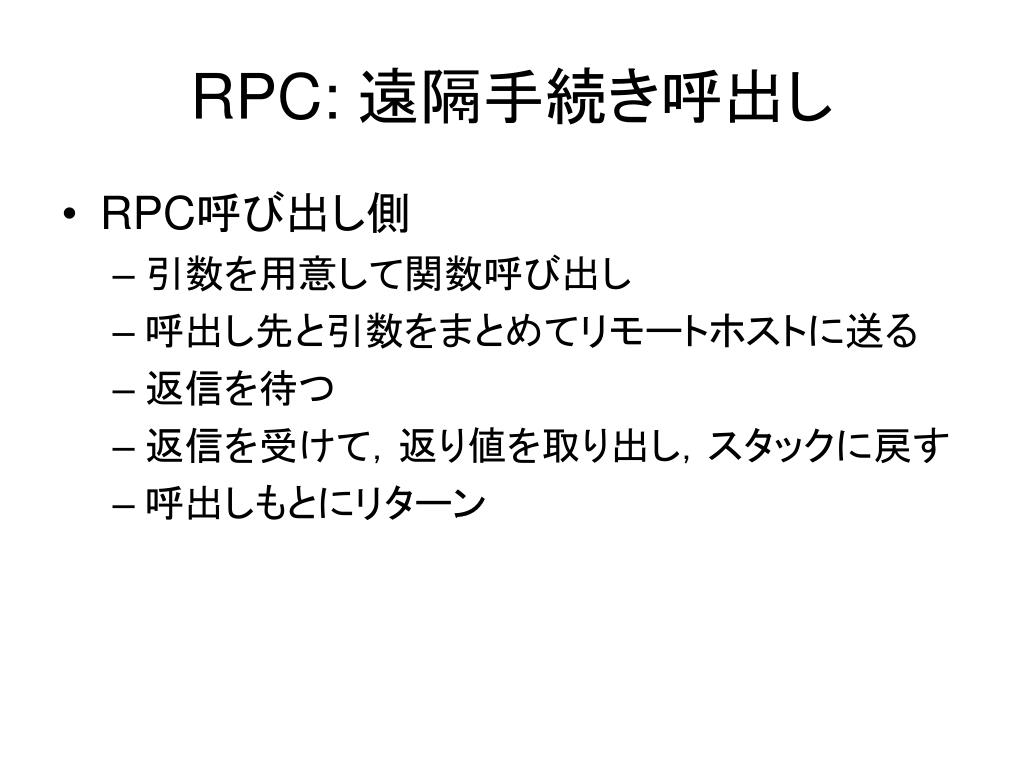

  9. RPC: 遠隔手続き呼出し • RPC呼び出し側 • 引数を用意して関数呼び出し • 呼出し先と引数をまとめてリモートホストに送る • 返信を待つ • 返信を受けて，返り値を取り出し，スタックに戻す • 呼出しもとにリターン

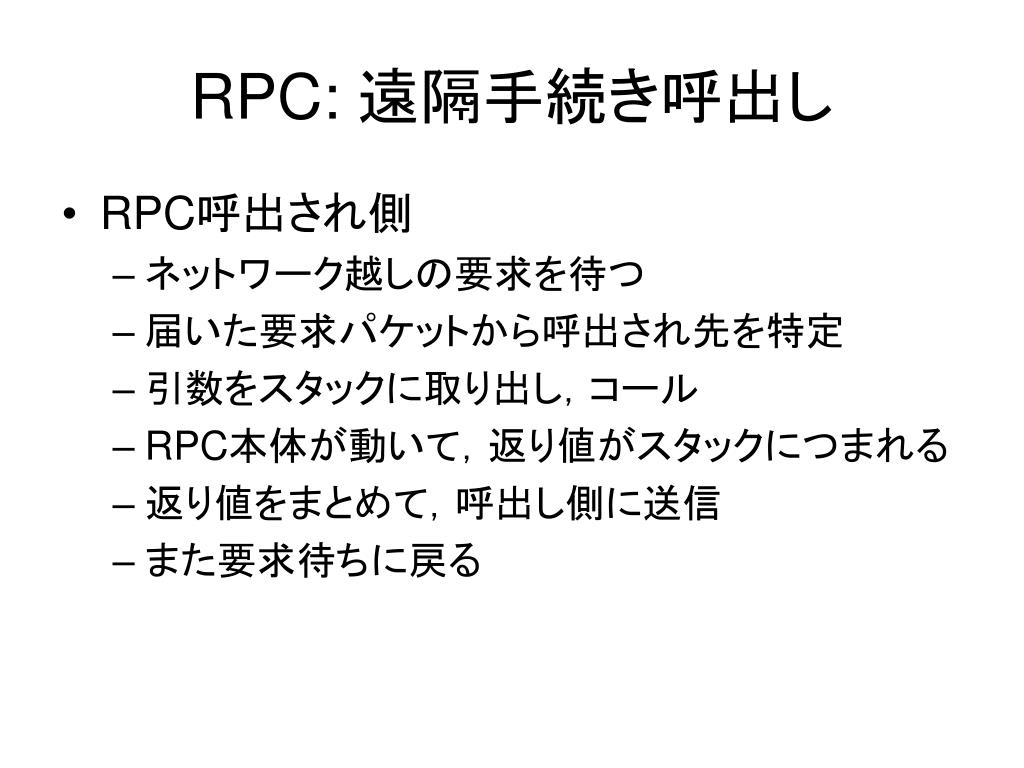

  10. RPC: 遠隔手続き呼出し • RPC呼出され側 • ネットワーク越しの要求を待つ • 届いた要求パケットから呼出され先を特定 • 引数をスタックに取り出し，コール • RPC本体が動いて，返り値がスタックにつまれる • 返り値をまとめて，呼出し側に送信 • また要求待ちに戻る

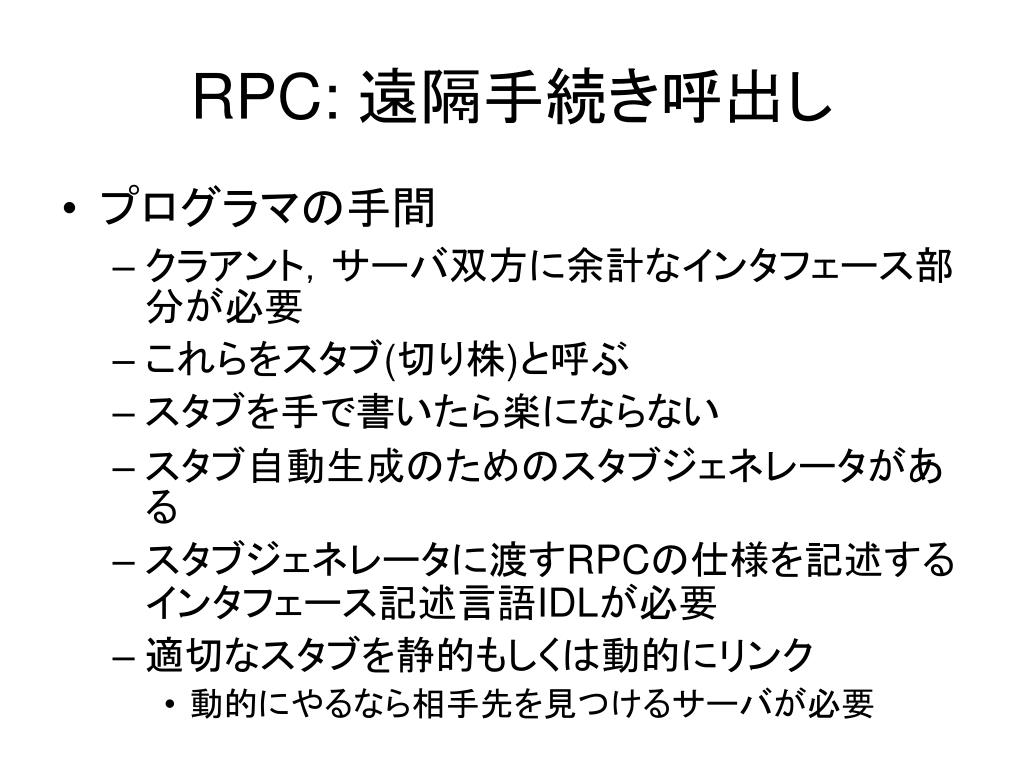

  11. RPC: 遠隔手続き呼出し • プログラマの手間 • クラアント，サーバ双方に余計なインタフェース部分が必要 • これらをスタブ(切り株)と呼ぶ • スタブを手で書いたら楽にならない • スタブ自動生成のためのスタブジェネレータがある • スタブジェネレータに渡すRPCの仕様を記述するインタフェース記述言語IDLが必要 • 適切なスタブを静的もしくは動的にリンク • 動的にやるなら相手先を見つけるサーバが必要

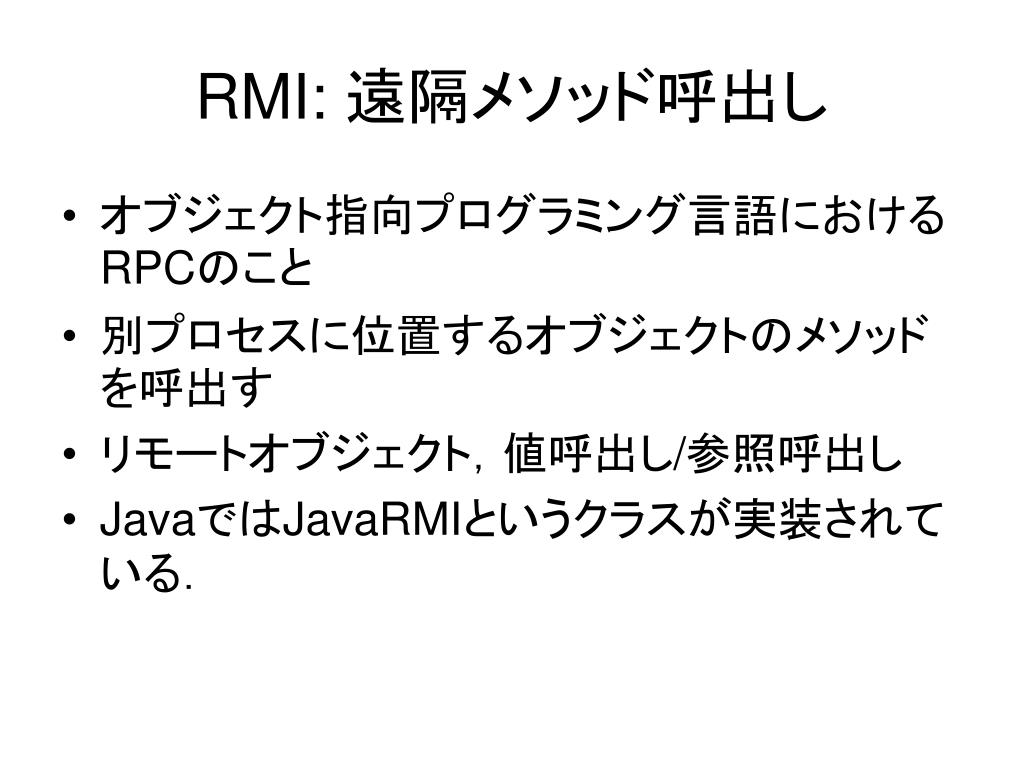

  12. RMI: 遠隔メソッド呼出し • オブジェクト指向プログラミング言語におけるRPCのこと • 別プロセスに位置するオブジェクトのメソッドを呼出す • リモートオブジェクト，値呼出し/参照呼出し • JavaではJavaRMIというクラスが実装されている．

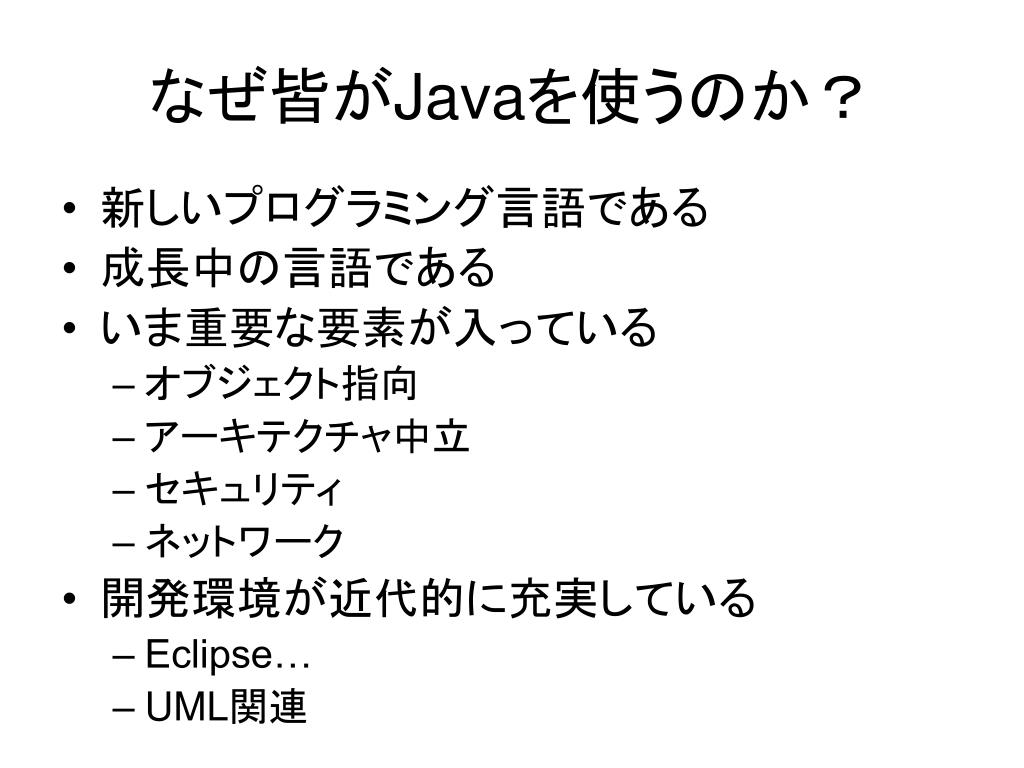

  13. なぜ皆がJavaを使うのか？ • 新しいプログラミング言語である • 成長中の言語である • いま重要な要素が入っている • オブジェクト指向 • アーキテクチャ中立 • セキュリティ • ネットワーク • 開発環境が近代的に充実している • Eclipse… • UML関連

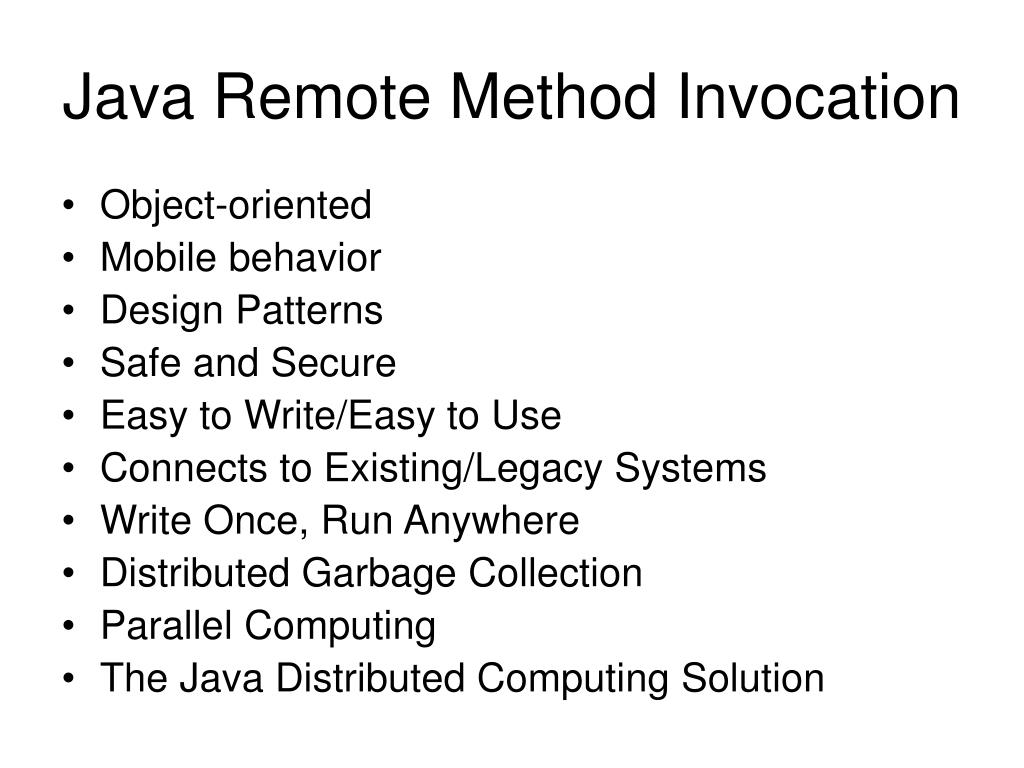

  14. Java Remote Method Invocation • Object-oriented • Mobile behavior • Design Patterns • Safe and Secure • Easy to Write/Easy to Use • Connects to Existing/Legacy Systems • Write Once, Run Anywhere • Distributed Garbage Collection • Parallel Computing • The Java Distributed Computing Solution

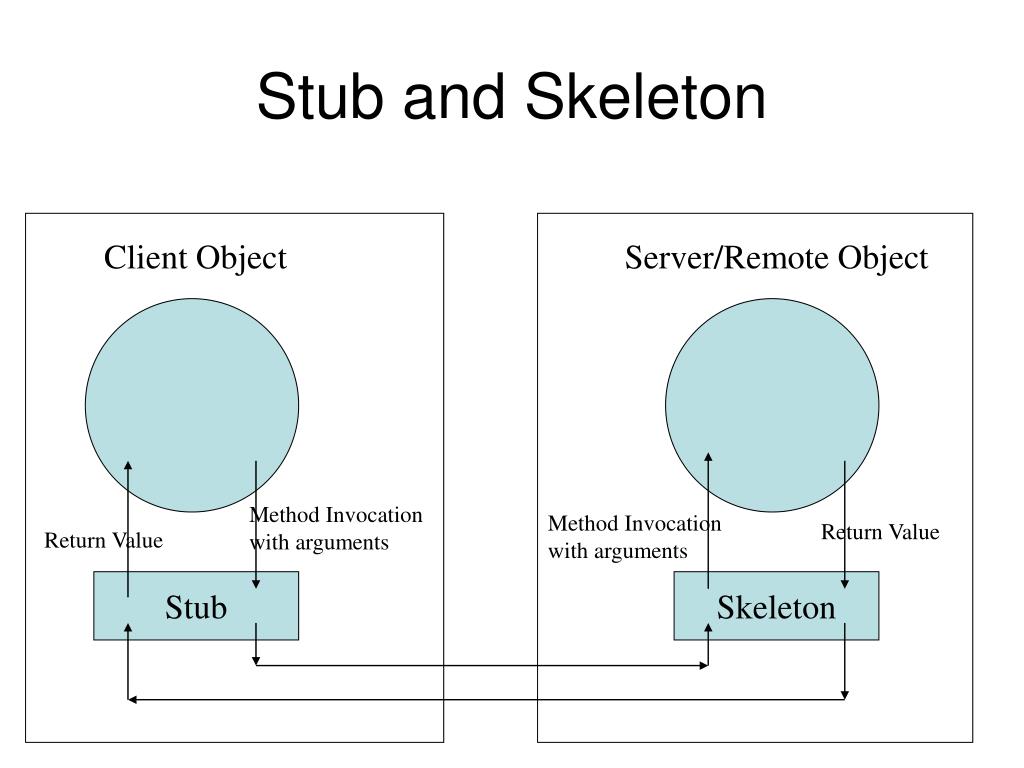

  15. Stub and Skeleton Client Object Server/Remote Object Method Invocation with arguments Method Invocation with arguments Return Value Return Value Stub Skeleton

  16. Designing Interface RemoteDictionary.java: import java.rmi.*; public interface RemoteDictionary extends Remote { Object answer( Object key ) throws RemoteException; Object[] keys() throws RemoteException; }

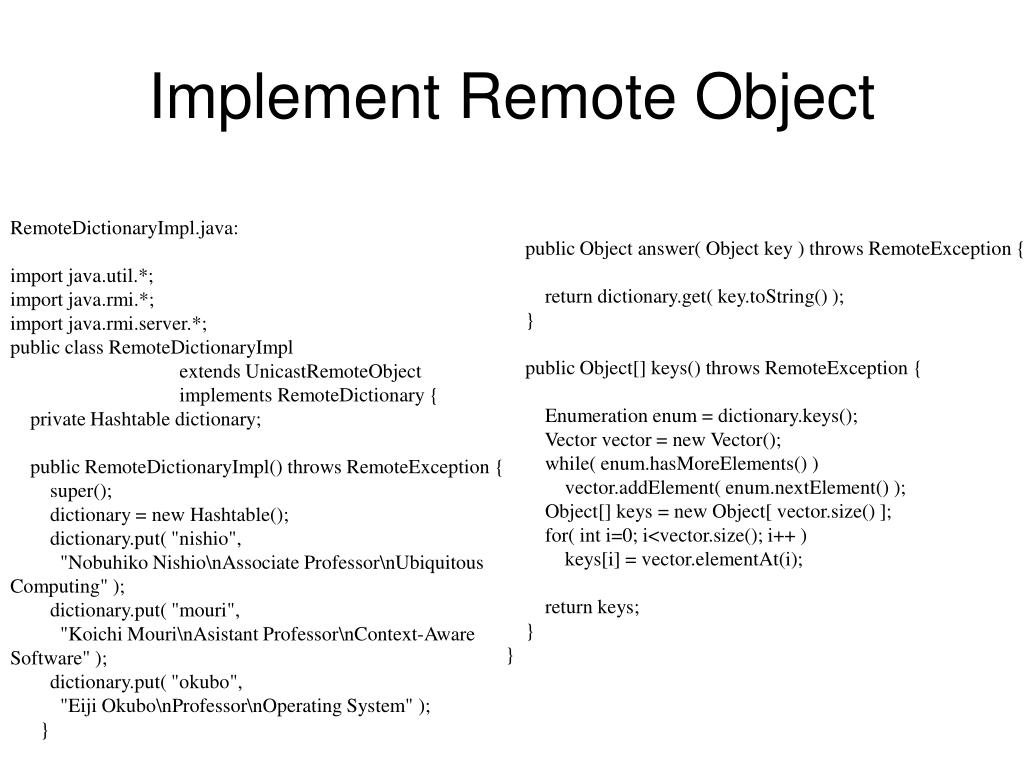

  17. Implement Remote Object RemoteDictionaryImpl.java: import java.util.*; import java.rmi.*; import java.rmi.server.*; public class RemoteDictionaryImpl extends UnicastRemoteObject implements RemoteDictionary { private Hashtable dictionary; public RemoteDictionaryImpl() throws RemoteException { super(); dictionary = new Hashtable(); dictionary.put( "nishio", "Nobuhiko Nishio\nAssociate Professor\nUbiquitous Computing" ); dictionary.put( "mouri", "Koichi Mouri\nAsistant Professor\nContext-Aware Software" ); dictionary.put( "okubo", "Eiji Okubo\nProfessor\nOperating System" ); } public Object answer( Object key ) throws RemoteException { return dictionary.get( key.toString() ); } public Object[] keys() throws RemoteException { Enumeration enum = dictionary.keys(); Vector vector = new Vector(); while( enum.hasMoreElements() ) vector.addElement( enum.nextElement() ); Object[] keys = new Object[ vector.size() ]; for( int i=0; i<vector.size(); i++ ) keys[i] = vector.elementAt(i); return keys; } }

  18. Building Server DictionaryServer.java: import java.rmi.*; public class DictionaryServer { public static void main( String argv[] ) { System.setSecurityManager( new RMISecurityManager() ); try { RemoteDictionaryImpl object = new RemoteDictionaryImpl(); Naming.rebind( "rmi:///RemoteDictionaryServer", object ); System.out.println( "Remote Dictionary Service Starts." ); } catch( Exception e ) { System.err.println( "Error:" + e.getMessage() ); System.exit(-1); } } }

  19. Rebind and Look up Client Object Server/Remote Object Look up reference Obtains Remote Reference Rebind Lookup() Registry

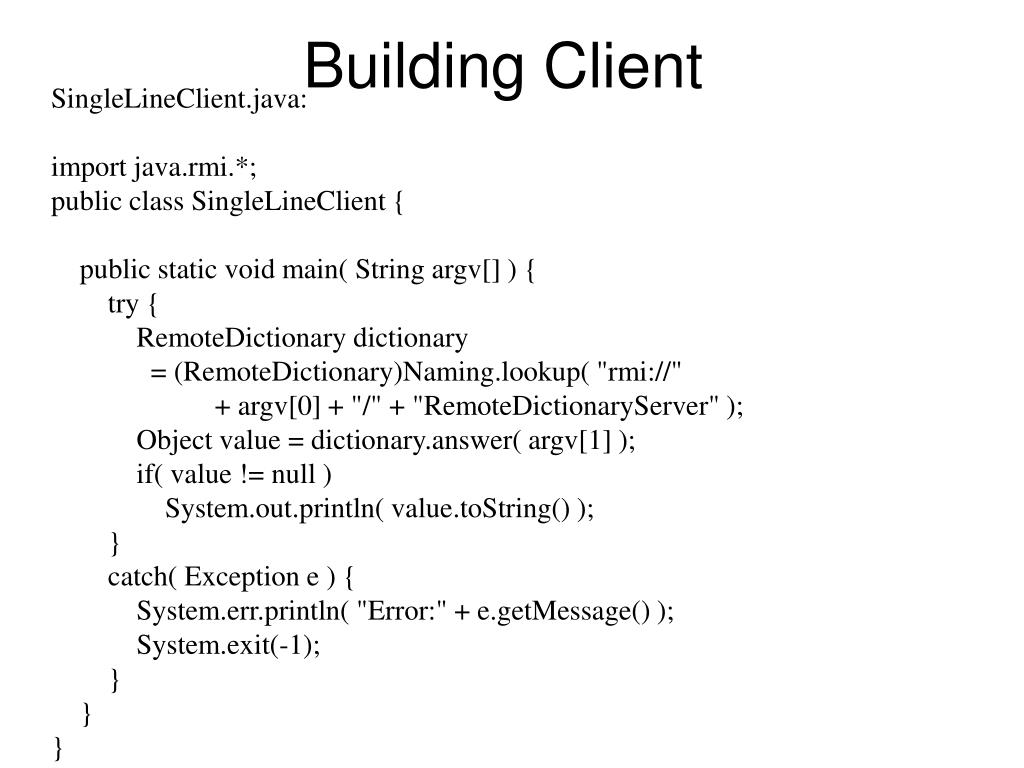

  20. Building Client SingleLineClient.java: import java.rmi.*; public class SingleLineClient { public static void main( String argv[] ) { try { RemoteDictionary dictionary = (RemoteDictionary)Naming.lookup( "rmi://" + argv[0] + "/" + "RemoteDictionaryServer" ); Object value = dictionary.answer( argv[1] ); if( value != null ) System.out.println( value.toString() ); } catch( Exception e ) { System.err.println( "Error:" + e.getMessage() ); System.exit(-1); } } }

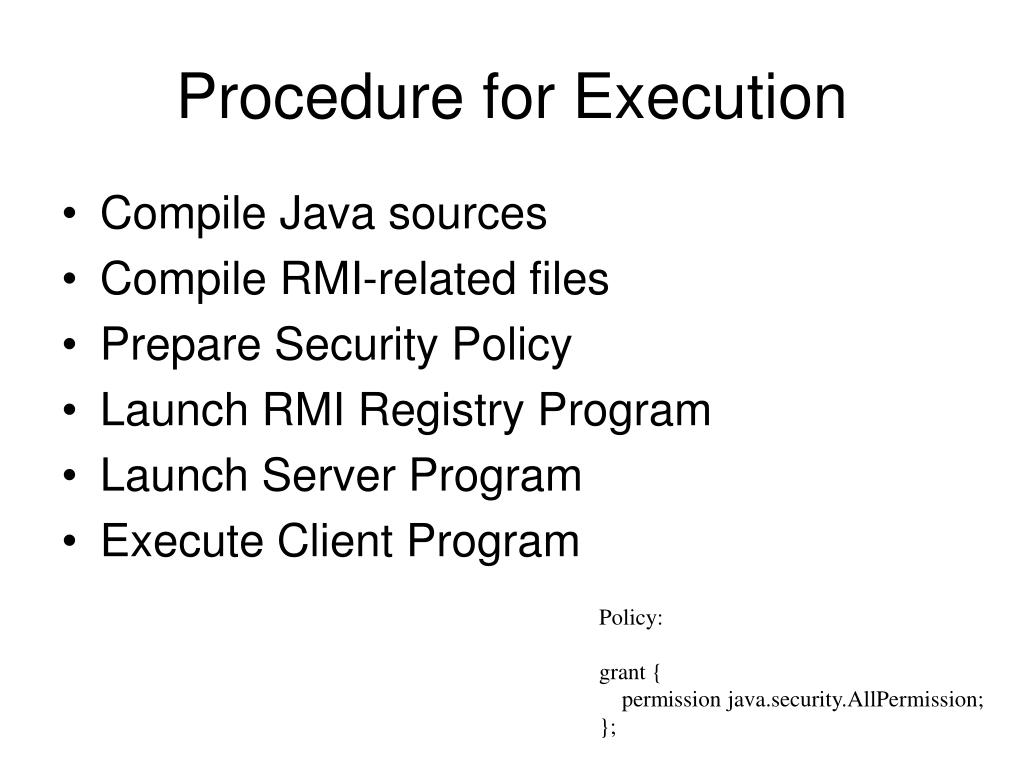

  21. Procedure for Execution • Compile Java sources • Compile RMI-related files • Prepare Security Policy • Launch RMI Registry Program • Launch Server Program • Execute Client Program Policy: grant { permission java.security.AllPermission; };

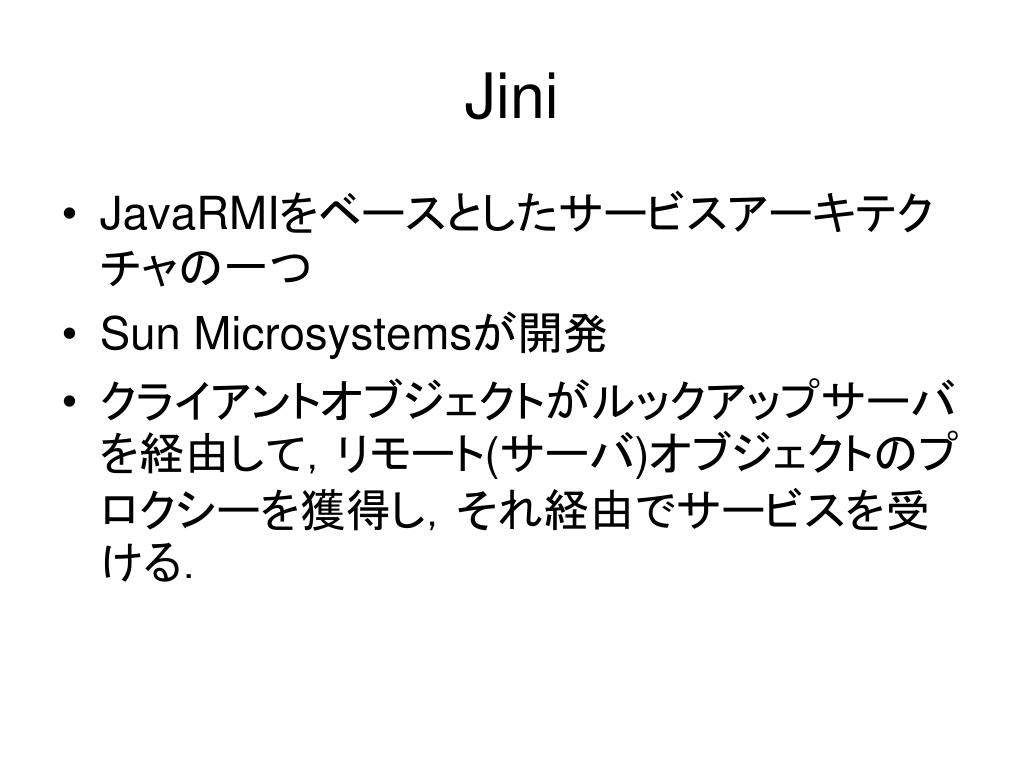

  22. Jini • JavaRMIをベースとしたサービスアーキテクチャの一つ • Sun Microsystemsが開発 • クライアントオブジェクトがルックアップサーバを経由して，リモート(サーバ)オブジェクトのプロクシーを獲得し，それ経由でサービスを受ける．

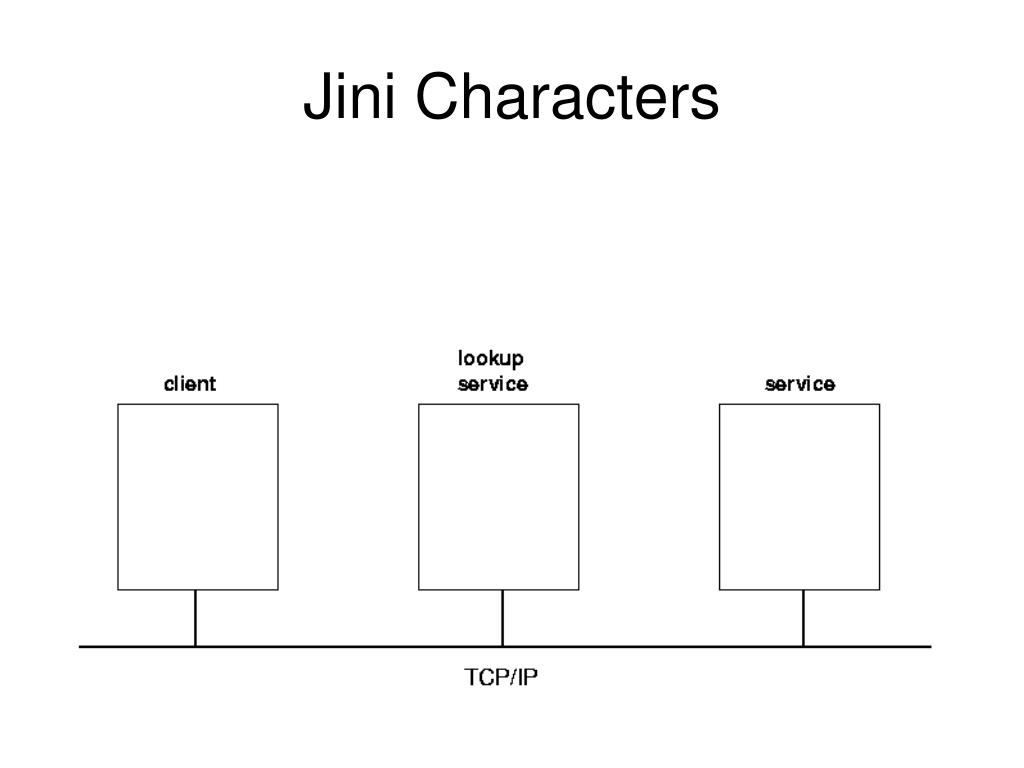

  23. Jini Characters

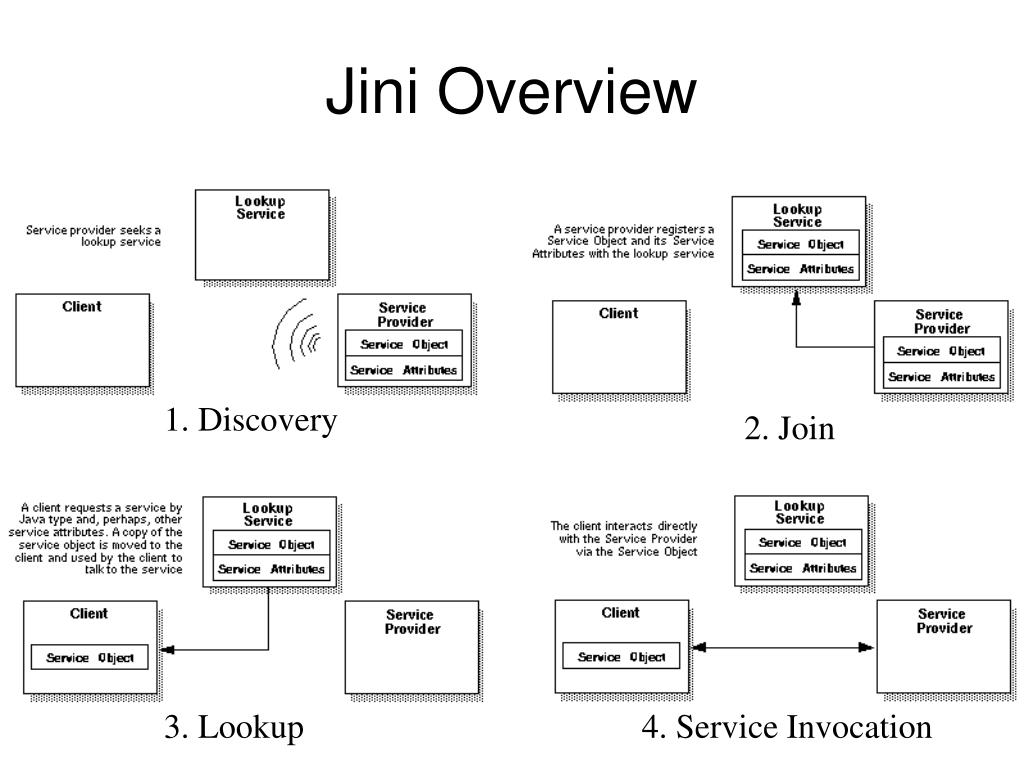

  24. Jini Overview 1. Discovery 2. Join 3. Lookup 4. Service Invocation

  25. Lookup Service: registrar

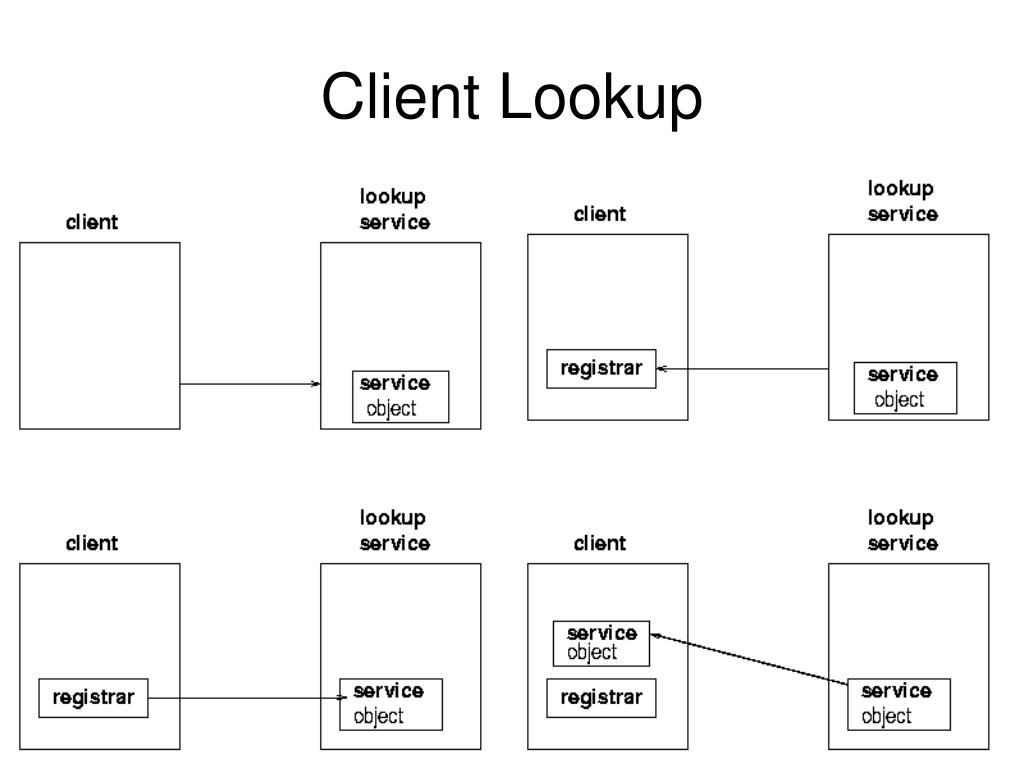

  26. Client Lookup

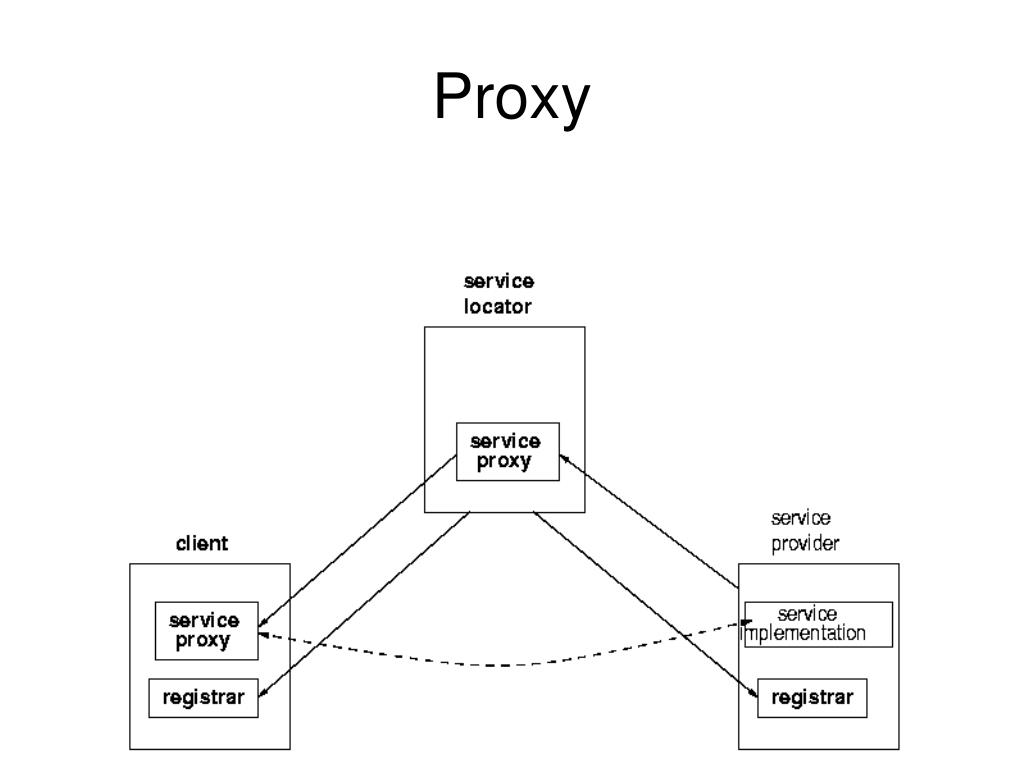

  27. Proxy

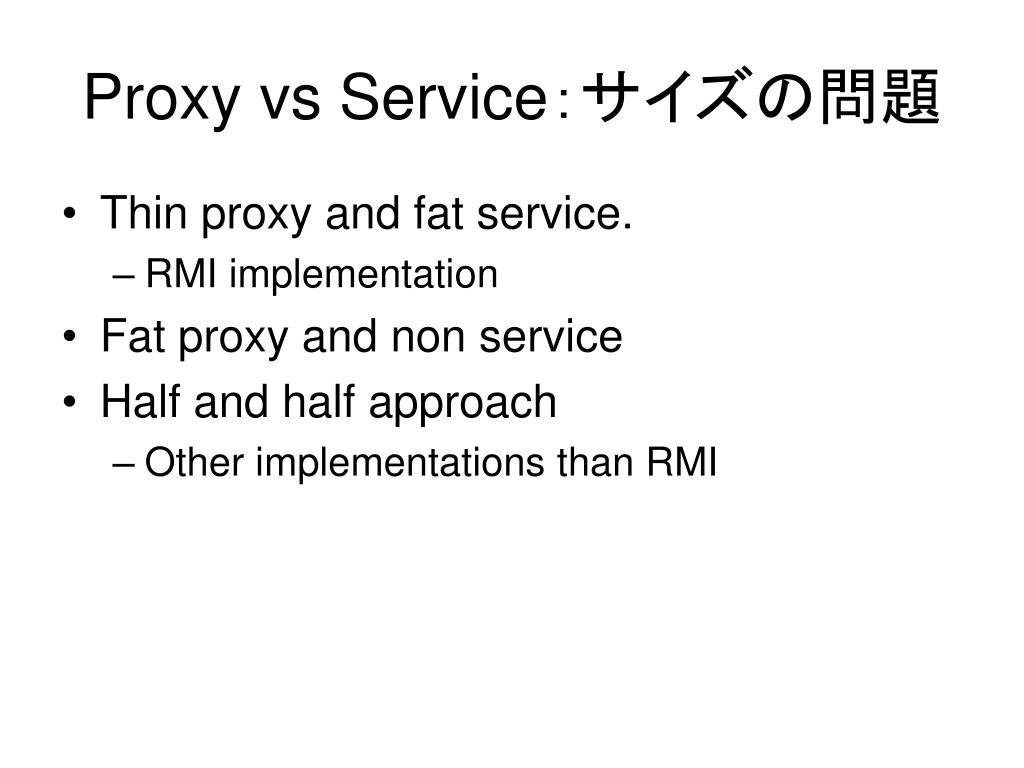

  28. Proxy vs Service：サイズの問題 • Thin proxy and fat service. • RMI implementation • Fat proxy and non service • Half and half approach • Other implementations than RMI

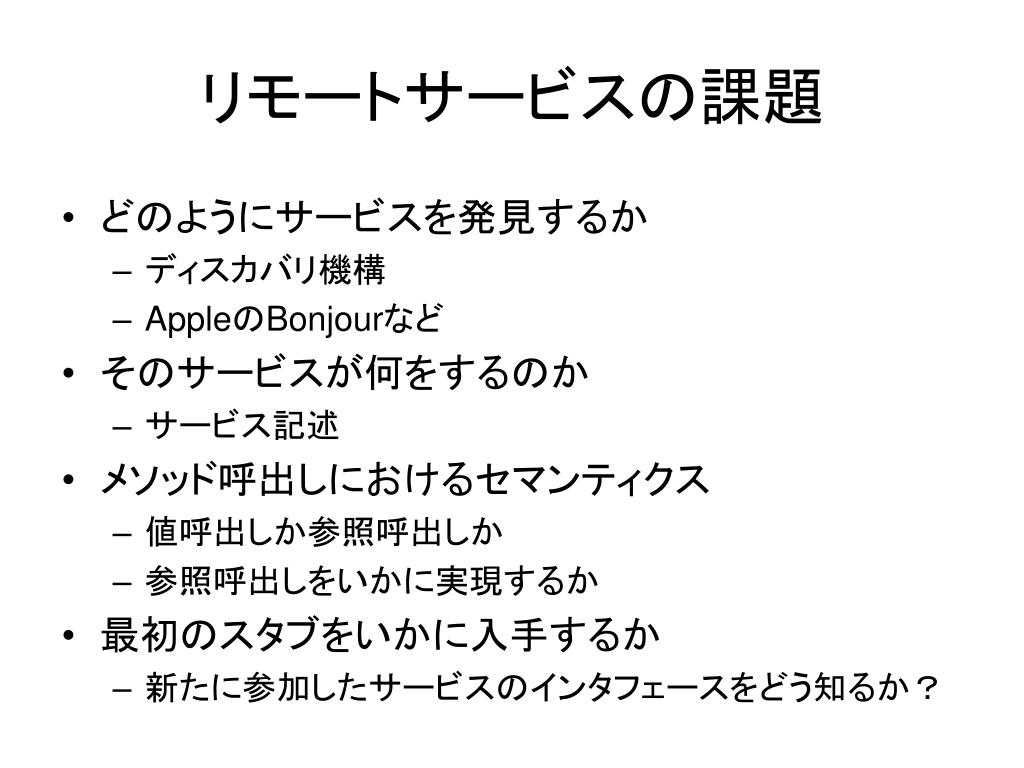

  29. リモートサービスの課題 • どのようにサービスを発見するか • ディスカバリ機構 • AppleのBonjourなど • そのサービスが何をするのか • サービス記述 • メソッド呼出しにおけるセマンティクス • 値呼出しか参照呼出しか • 参照呼出しをいかに実現するか • 最初のスタブをいかに入手するか • 新たに参加したサービスのインタフェースをどう知るか？

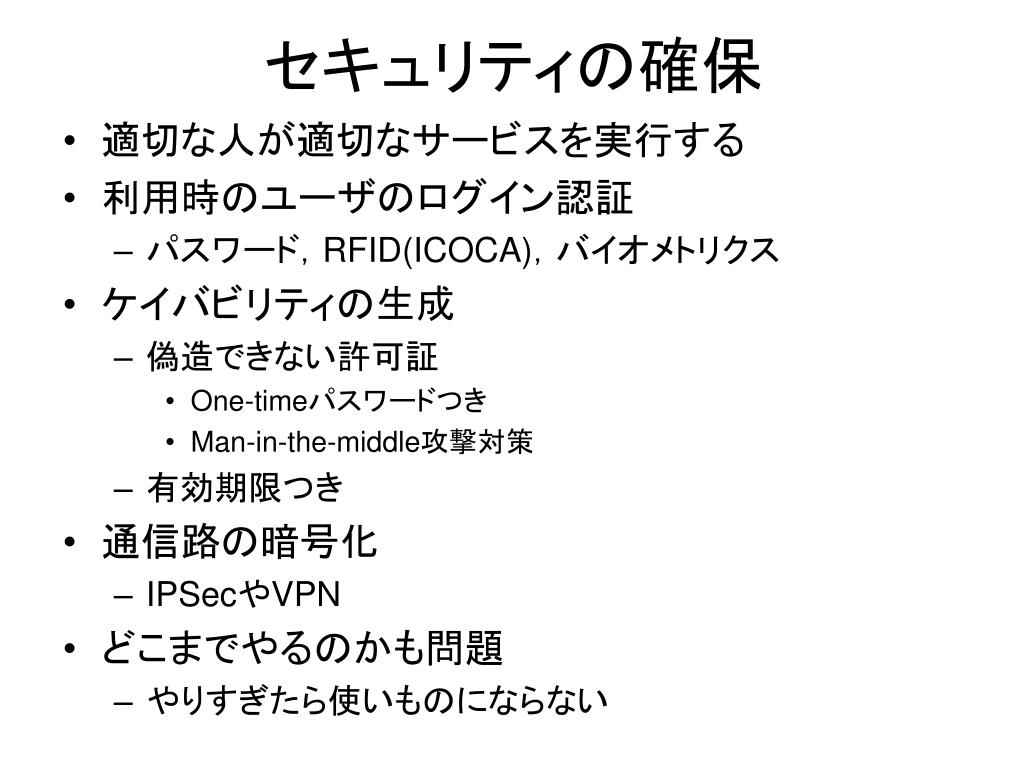

  30. セキュリティの確保 • 適切な人が適切なサービスを実行する • 利用時のユーザのログイン認証 • パスワード，RFID(ICOCA)，バイオメトリクス • ケイバビリティの生成 • 偽造できない許可証 • One-timeパスワードつき • Man-in-the-middle攻撃対策 • 有効期限つき • 通信路の暗号化 • IPSecやVPN • どこまでやるのかも問題 • やりすぎたら使いものにならない

  31. 異種サービス間連携の問題 • 世の中には多くのサービスアーキテクチャが • Jini，UPnP，DLNA，SOAP • 通信路も多種多様 • Bluetooth，PLC，携帯電話公衆回線，WiFi • WiMAX，UWB，3.5G/4G • 個人認証も多様 • 次世代型RFID，生体認証 • ではあるが，統一されるのはもっと恐しい

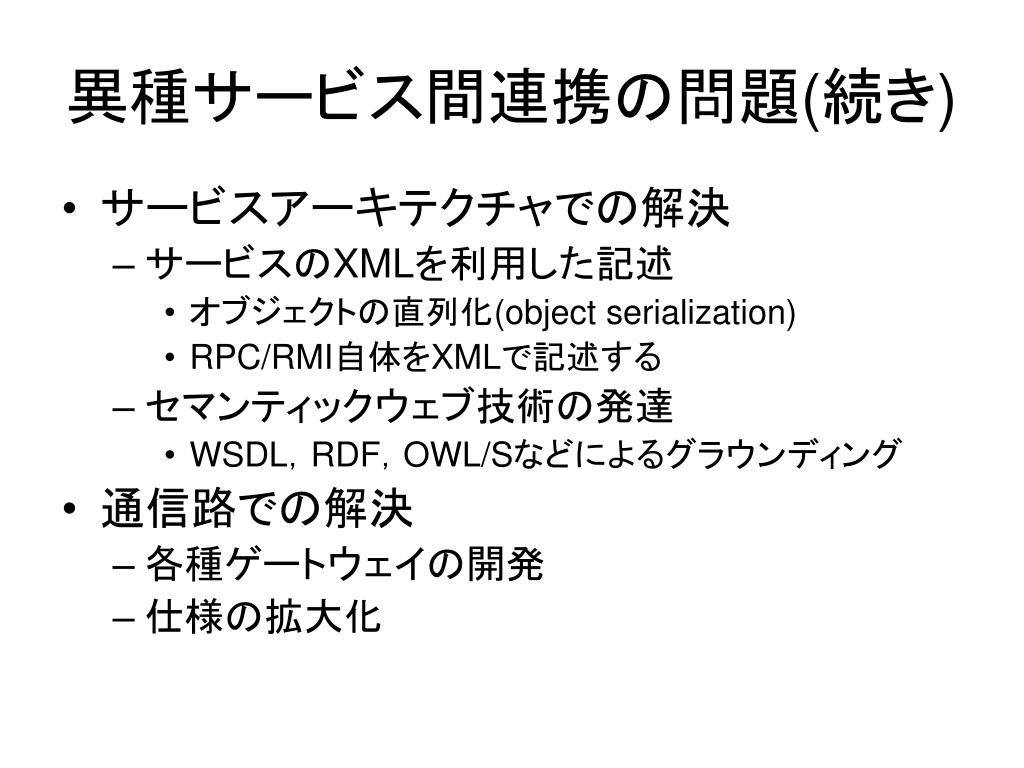

  32. 異種サービス間連携の問題(続き) • サービスアーキテクチャでの解決 • サービスのXMLを利用した記述 • オブジェクトの直列化(object serialization) • RPC/RMI自体をXMLで記述する • セマンティックウェブ技術の発達 • WSDL，RDF，OWL/Sなどによるグラウンディング • 通信路での解決 • 各種ゲートウェイの開発 • 仕様の拡大化
