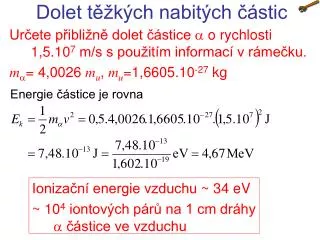

  1. Určete přibližně dolet částice  o rychlosti 1,5.107 m/s s použitím informací v rámečku. m= 4,0026mu, mu=1,6605.10-27 kg Dolet těžkých nabitých částic • Energie částice je rovna Ionizační energie vzduchu ~ 34 eV ~ 104 iontových párů na 1 cm dráhy  částice ve vzduchu

  2. Určete přibližně dolet částice  o rychlosti 1,5.107 m/s s použitím informací v rámečku Dolet těžkých nabitých částic • Počet vzniklých iontových párů je dán podílem kinetické energie a energie potřebné na vytvoření jednoho páru • Jestliže 10000 párů se vytvoří na 1 cm, pak 137275 párů se vytvoří na 13,7 cm = přibližný dolet Ionizační energie vzduchu ~ 34 eV ~ 104 iontových párů na 1 cm dráhy  částice ve vzduchu

  3. Přibližně za jak dlouho bude částice pohlcena? Dolet těžkých nabitých částic • Průměrná rychlost částice, která se zastaví z 1,5.107 m/s na nulu je 7,5.106 m/s • Dráhu 13,7 cm urazí touto průměrnou rychlostí za Kolik iontových párů vznikne za 1 s v detektoru, na který dopadá primární záření  o intenzitě 1 Ci = 3,7.1010 Bq a energii 4,67 MeV? • Pohlcením jedné částice vznikne 137275 párů, pohlcením 3,7.1010 částic za 1 s vznikne137275 . 3,7.1010 = 5,08.1015 iontových párů za 1 s

  4. Ionizační komory (IK) Založeny na principu kondenzátoru, pracují v oblasti nasyceného proudu Plněné plynem (vzduch, H2, He, apod.) při tlaku vyšším i nižším než je atmosférický Proudové IK, statické IK A) Měření proudu (toku náboje, tj. částic) I=Q/ t I=e.N0.pave • e... elementární náboj • N0 ... počet absorbovaných ioniz. částic za 1 s (intenzita záření) • pave ... průměrný počet iont. párů vytvoř. jednou ioniz. č.

  5. Ionizační komory (IK) • e... elementární náboj • N0 ... počet absorbovaných ioniz. částic za 1 s • pave ... průměrný počet iont. párů vytvoř. jednou ioniz. č. Jak velký elektrický proud protéká ionizační komorou detekující záření  o intenzitě 1 Ci = 3,7.1010 Bq a energii 4,67 MeV? I=Q/ t I=e.N0.pave • Dosazením pave = 137275 a N0 = 3,7.1010 s-1 plyne • I=1,602.10-19. 3,7.1010. 137275 = 0,814 mA

  6. Určete dolet částice  o rychlosti 1,5.107 m/s, tj. o kinetické energii 4,67 MeV Dolet těžkých nabitých částic • Porovnání odhadu vs. empirický vztah • Odhad – dolet 13,7 cm • Příčiny nesouladu • Pouze řádový odhad ~ 10 000 párů na 1 cm • Nelinearita závislosti R(T) • Podhodnocení počtu vzniklých párů na 1 cm pro nízkoenergetickou částici  z důvodu maxima ionizační schopnosti – viz Braggova křivka

  7. Určete energii částice a, jejíž dolet ve vzduchu je 5 cm Dolet těžkých nabitých částic • Empirický vztah je nutné invertovat, abychom získali závislost T(Ra) • Výsledek spadá do intervalu 4-7 MeV, pro který je použitý vztah platný

  8. Ověřte s použitím tabulky platnost empirického vztahu pro dolet částic a Dolet těžkých nabitých částic • A... nukleonové číslo látky (absorbátoru) • Tloušťky d ekvivalentní vrstvě vzduchu 1 cm,  • 1,68 • 2,24 • 2,67 • 3,26 • 1,36

  9. Plošná hustota (tloušťka) látky d Určete tloušťku (v m) železného plechu, který absorbuje záření  stejně jako 1 cm vzduchu

  10. Plošná hustota (tloušťka) látky d • Dvě možnosti řešení • 1) S použitím nejbližší experimentální hodnoty doletu • 2) S použitím fitované hodnoty doletu pro Fe 1) Nejbližší hodnota exp. doletu je pro Cu, aproximujeme Určete tloušťku (v m) železného plechu, který absorbuje záření  stejně jako 1 cm vzduchu 2) Dosazením nukleonového čísla Fe, A=56

  11. Plošná hustota (tloušťka) látky d Lineární dolet (tloušťka plechu) je dán doletem v g/cm2 a hustotou železa rFe= 7800 kg/m3 Určete tloušťku (v m) železného plechu, který absorbuje záření  stejně jako 1 cm vzduchu

  12. Ověřte, že obě části empirického vztahu vedou v bodě T= 0,8 MeV ke stejné hodnotě, tj. výsledná křivka je v tomto bodě spojitá Dolet lehkých nabitých částic (e-)

  13. Zjistěte, zda je derivace závislosti Rb na T spojitá v bodě T = 0,8 MeV Dolet lehkých nabitých částic (e-) Závislost má mírný skok v první derivaci

  14. Jaký je dolet v cm elektronů o energii 0,6 MeV v hliníku, železe a vzduchu, platí-li a jsou-li hustoty rAl=2700 kg/m3, rFe=7870 kg/m3, rvzduch=1,2 kg/m3? Dolet lehkých nabitých částic (e-) • Hodnota doletu v g/cm2 je dána přímým dosazením do prvního vzorce .

  15. Jaký je dolet v cm elektronů o energii 0,6 MeV v hliníku, železe a vzduchu, jsou-li hustoty rAl=2700 kg/m3, rFe=7870 kg/m3, rvzduch=1,2 kg/m3? Dolet lehkých nabitých částic (e-) • Dolet v cm závisí na hustotě materiálu

  16. Jaká je maximální energie elektronů, které neprojdou vrstvou hliníku o tloušťce 5 mm? Hustota hliníku je 2,7 g/cm3 Dolet lehkých nabitých částic (e-) Protože energii 0,8 MeV odpovídá dolet 0,3 g/cm2, energii doletu 1,35 g/cm2 určíme pomocí vztahu pro vyšší energie

  17. Lineární součinitel zeslabení  Absorpce záření 

  18. Jaká část záření g o energii 0,2 MeV projde 2 mm olověného plechu? Jaká část záření g o energii 0,2 MeV projde 2 mm železného plechu? Jak silný musí být železný plech, aby zeslabil fotony stejně, jako 2 mm olova? Absorpce záření 

  19. Jaká část záření g o energii 0,2 MeV projde 2 mm železného plechu? Absorpce záření 

  20. Jak silný musí být železný plech, aby zeslabil fotony stejně, jako 2 mm olova? Absorpce záření  Tloušťka materiálu potřebného k dosažení požadovaného zeslabení je nepřímo úměrná absorpčnímu koeficientu m (přímo úměrná polotloušťce materiálu)

  21. Hmotnostní koeficient zeslabení m /r • Tloušťky d ekvivalentní vrstvě vzduchu 1 cm,  Součin objemové hustoty  (kg/m3, g/cm3) a tloušťky R (m, cm) vrstvy materiálu

  22. Absorpce RTG záření m/r E E l l Vysoká hodnota zeslabení v cm2/g  silné pohlcování

  23. Jaká část RTG záření o energii 17,4 keV projde 1 mm titanového plechu? Absorpce záření  • Ze znalosti poměru m/r a hustoty titanu spočteme lineární absorpční koeficient

  24. Jak silný musí být olověný plech, aby zeslabil elektromagnetické záření o vlnové délce 1,54 Å na milióntinu? Absorpce záření  • Ze znalosti poměru m/r a hustoty olova spočteme lineární absorpční koeficient

  25. Určete počet atomů vodíku v 1 m3 tetrahydroboritanu lithného LiBH4, víte-li, že jeho hustota je 670 kg/m3 Interakce neutronů s látkou • Molární hmotnost LiBH4 je • M(LiBH4) = 7+10,8+4.1=21,8 g/mol • Z této hmotnosti připadají 4 g/mol na vodíky, tj. v 1 m3 LiBH4 je 670.4/21,8 kg = 122,9 kg vodíků • Hmotnost jednoho atomu vodíku je rovna hmotnosti mp + me =1,6726.10-27 + 9,11.10-31 kg =1,6735.10-27 kg • Počet atomů H v 1 m3 je
