1. Modemy Zpracovala: Věra Palánová, 4. I

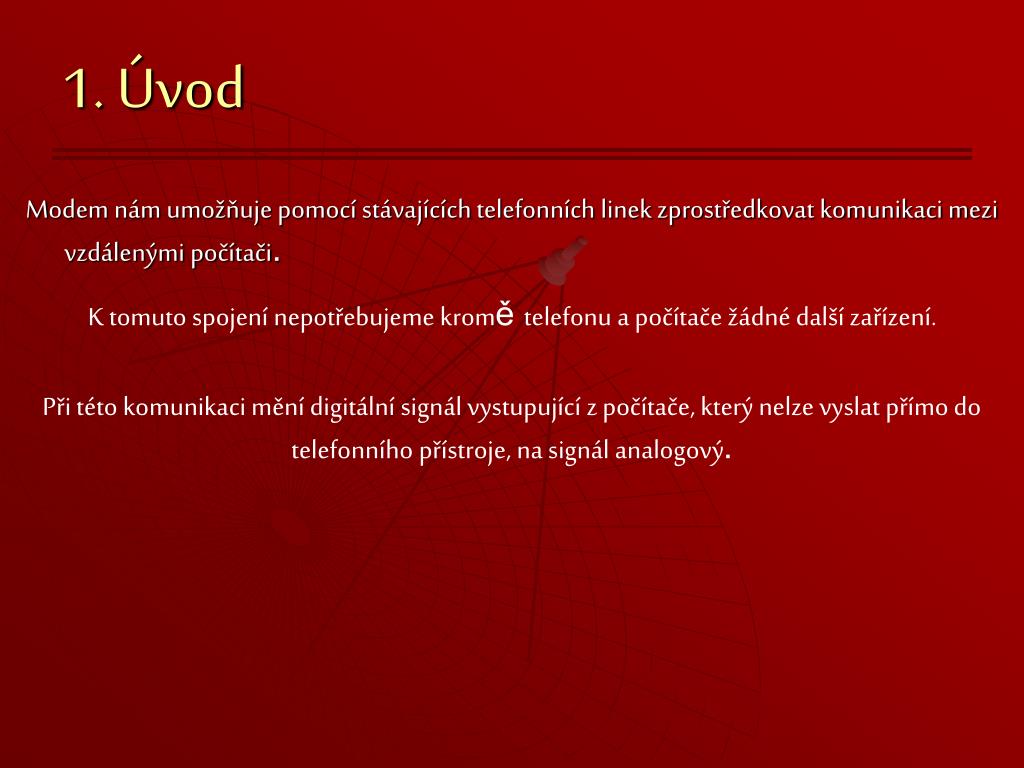

2. 1. Úvod Modem nám umožňuje pomocí stávajícíchtelefonních linek zprostředkovat komunikaci mezi vzdálenými počítači. K tomuto spojení nepotřebujeme kromě telefonu a počítače žádné další zařízení. Při této komunikaci mění digitální signál vystupující z počítače, který nelze vyslat přímo do telefonního přístroje, na signál analogový.

3. 1. Úvod Tento převod se nazývá modulace. Druhý modem převede modulovaný signál zpět na digitální, který může přijímající počítač zpracovat. Tento převod se nazývá demodulace Odtud pochází zkratka MoDem, čili modulátor a demodulátor

4. 2. Historie Rok 1981 • Firma Hayes představila Smartmodem, který bylo možno ovládat pomocí sady příkazů AT – tím byl dán základ k tomu, že se spolu před komunikační linku domluví dva modemy různých výrobců s odlišnými sadami protokolů • První modemy • Sloužily k terminálovému spojení s velkými počítači IBM • Dosahovaly rychlostí 110 bps (bits per second - bitů za vteřinu) • 2. Polovina 60. let • Rychlost 300 – 600 bps Dnešní modemy • Kromě mikroprocesoru obsahují i paměť, ve které je uložen program řídící činnost modemu • Některé modemy jsou vybaveny pamětí typu FLASH, obsahující program ovládající modem (tzv. firmware)

5. 3. Jak modem pracuje? • Modem musí umět nejen přenášet data přes telefonní linku k druhému modemu, ale musí také umožňovat uživateli měnit jeho nastavení • Době, ve které je modem ovládán a nastavován (včetně vytáčení telefonního čísla) se říká – příkazový režim • Po vytočení telefonního čísla modemy vysílají tóny, které slouží k navázání spojení • Modem se pokouší navázat spojení nejvyšší možnou rychlostí, pokud to není možné zkouší nejbližší nižší rychlost • Jakmile se modem spojí se svým protějškem, přejde do tzv. přenosového režimu, na jehož začátku se modemy musí domluvit na parametrech spojení (jako je přenosová rychlost, použitý modulační protokol,…) • Protože se modemy snaží o dohodu od nejnovějšího ke starším protokolům, je zajištěno, že se samy mezi sebou dohodnou na nejlepším způsobu komunikace; novějšímu typu se také podaří spojit se starším

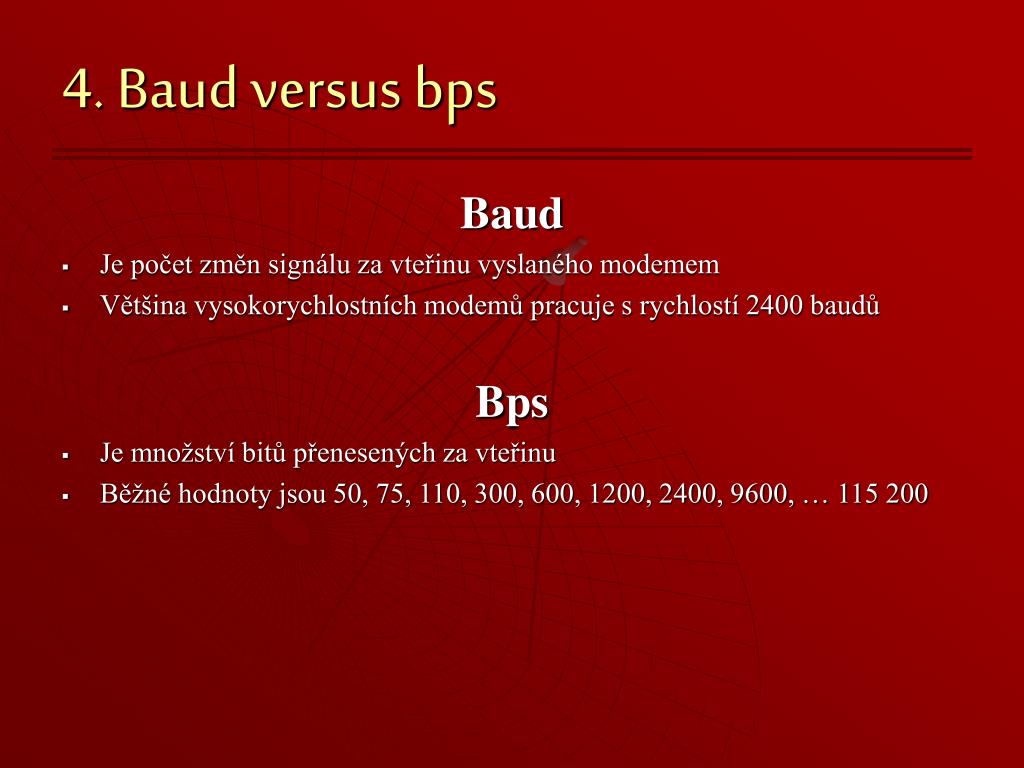

6. 4. Baud versus bps Baud • Je počet změn signálu za vteřinu vyslaného modemem • Většina vysokorychlostních modemů pracuje s rychlostí 2400 baudů Bps • Je množství bitů přenesených za vteřinu • Běžné hodnoty jsou 50, 75, 110, 300, 600, 1200, 2400, 9600, … 115 200

7. Dnešní modemy podporují tyto standardy: Bell 103, Bell212A jen pro USA a Kanadu ITU-T V.21, V.22, V.22bis, V.32, V.32bis, V.FC a V.34, nejnověji pak V.90 5. Datové standardy Protokol, který je nakonec použit při spojení závisí na typu modemu, se kterým se spojujeme. Maximální obvyklá rychlost přenosu dat je u dnešních modemů běžně 28 800 bps (V. 34) a 33 600 bps (V.34+), nověji pak 56 000 bps

8. 6. Komprese dat a korekce chyb • Umožňují bezchybný průtok dat i při vyšších rychlostech, než je skutečná přenosová rychlost linek Standardy komprese jsou: MNP 5 a V.42 bis Standardy korekce chyb jsou: MNP 2-4, MNP 10 a V.42 • MNP (Microcom Network Protocols) je kompresní algoritmus, který umožňuje data zhustit až dvakrát

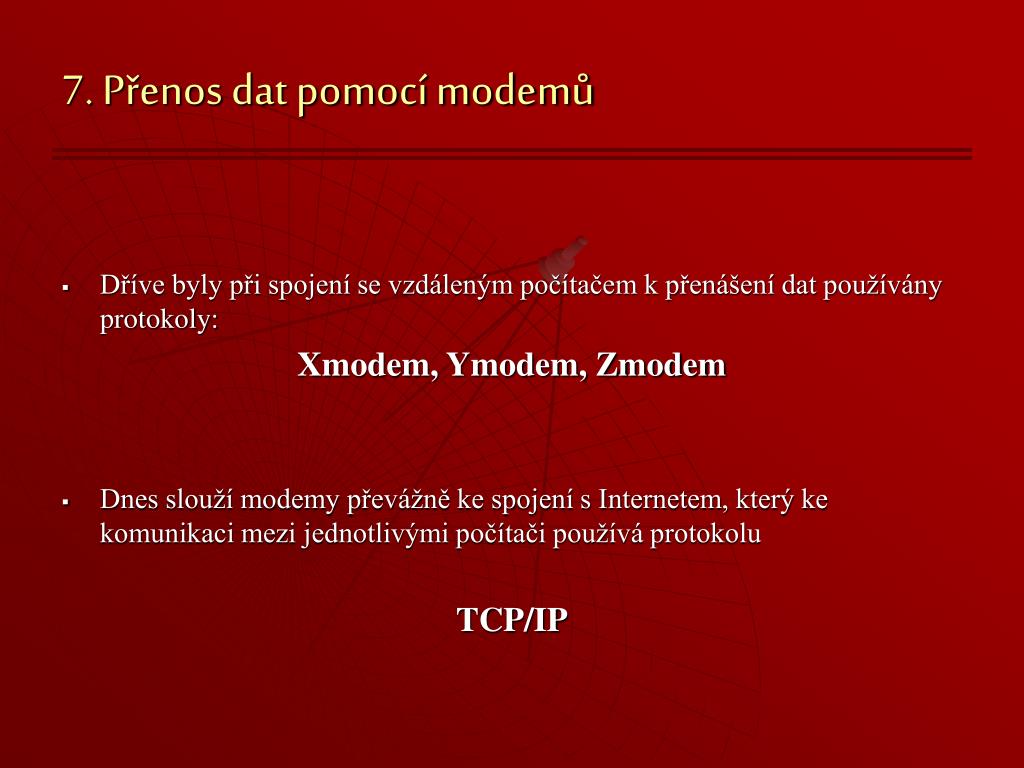

9. 7. Přenos dat pomocí modemů • Dříve byly při spojení se vzdáleným počítačem k přenášení dat používány protokoly: Xmodem, Ymodem, Zmodem • Dnes slouží modemy převážně ke spojení s Internetem, který ke komunikaci mezi jednotlivými počítači používá protokolu TCP/IP

10. Druhy modemůpodle způsobu připojení k počítači

11. 1. Interní modemy • Zasunují se do slotu sběrnice a stávají se tak součástí počítače DeskLink ISDN PCI Well FM-56AMR Microcom Inport Voice

12. 2. Externí modemy • Krabička, která se k počítači připojí přes sériové rozhraní 3Com 21dp 1010 3Com Courier Isdn 3Com Courier V. Everything Best data

13. 3. Modemy ve formě karty PCMCIA • Jsou určeny pro přenosné počítače ActionTec ComNet 56K ActionTec ISDN 128K Microcom TRAVELCard Fast DataLink 56K Microcom TravelCard LAN 10 Combo

14. Typy modemů

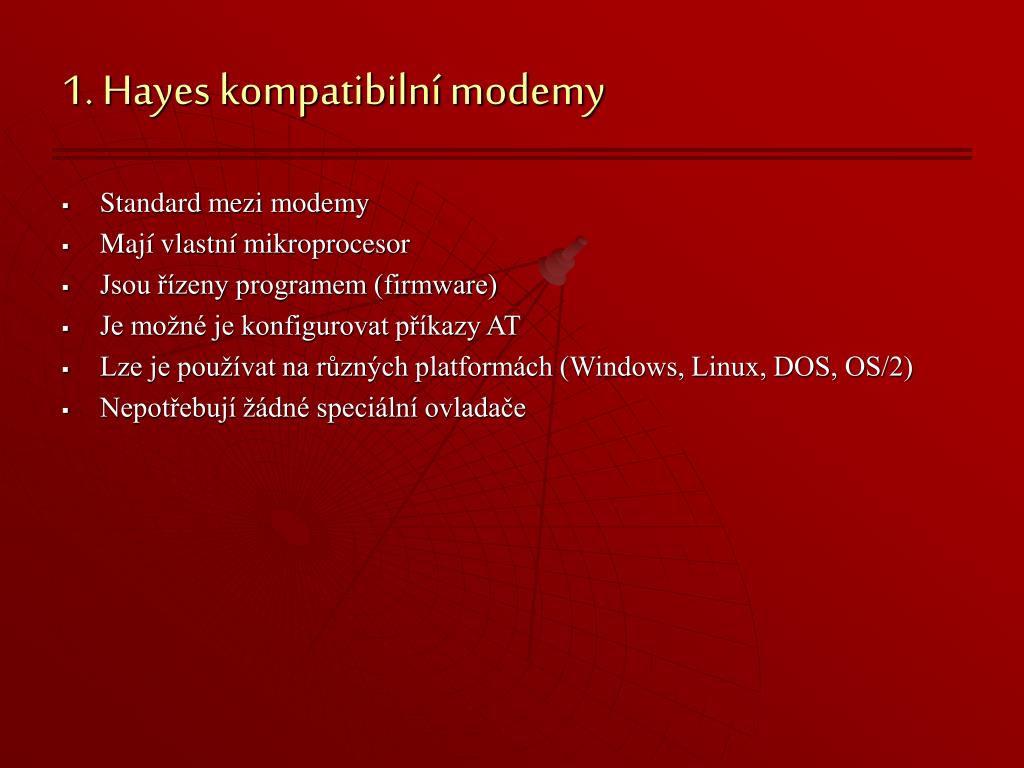

15. 1. Hayes kompatibilní modemy • Standard mezi modemy • Mají vlastní mikroprocesor • Jsou řízeny programem (firmware) • Je možné je konfigurovat příkazy AT • Lze je používat na různých platformách (Windows, Linux, DOS, OS/2) • Nepotřebují žádné speciální ovladače

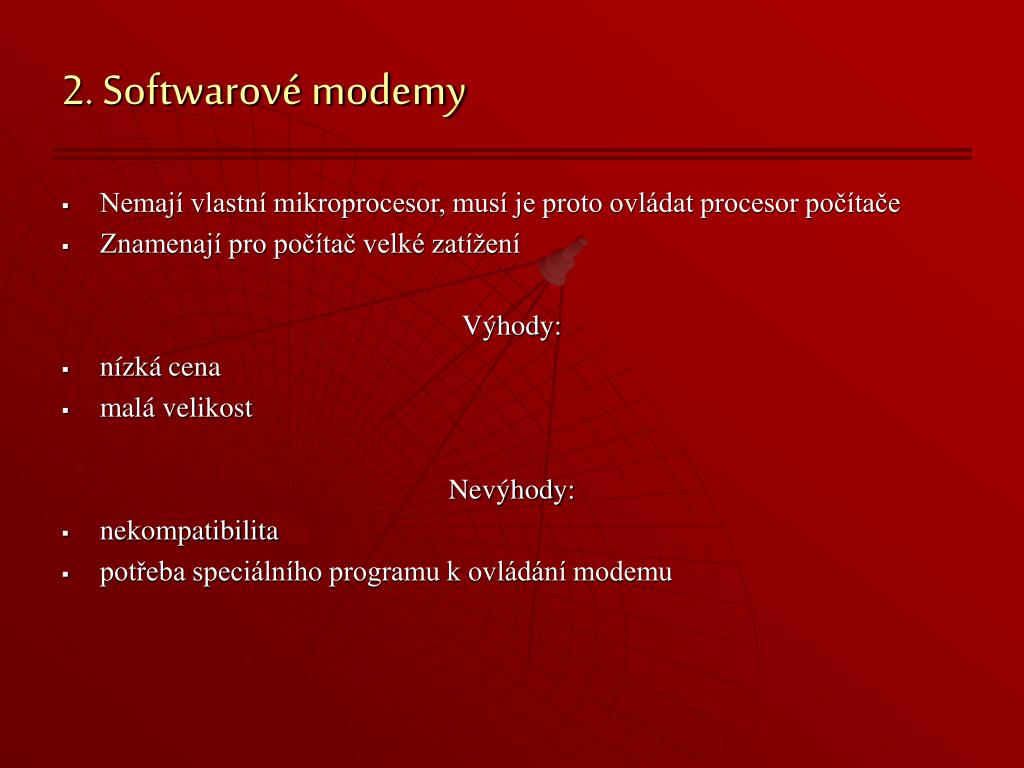

16. 2. Softwarové modemy • Nemají vlastní mikroprocesor, musí je proto ovládat procesor počítače • Znamenají pro počítač velké zatížení Výhody: • nízká cena • malá velikost Nevýhody: • nekompatibilita • potřeba speciálního programu k ovládání modemu

17. 3. WinModemy a RPI modemy • Procesor počítače používají k ovládání modemu, ale ne k manipulaci s daty • Znamenají pro počítač menší zatížení • WinModemy jsou dostupné pouze v interním provedení Výhoda: • nízká cena Nevýhoda: • vyžadují k ovládání speciální program, bez něhož jsou nepoužitelné

18. 4. Cellulární modemy • Jsou to modemy pro mobilní telefony Výhoda: • jsou použitelné i v místech, kde nevede telefonní linka, jsou hlavně využívány jako doplněk k notebookům Nevýhody: • maximální přenosová rychlost je 9 600 kbps • jsou dostupné pouze jako PCMCIA karty, to vylučuje jejich použití ve stolním počítači • jsou dražší

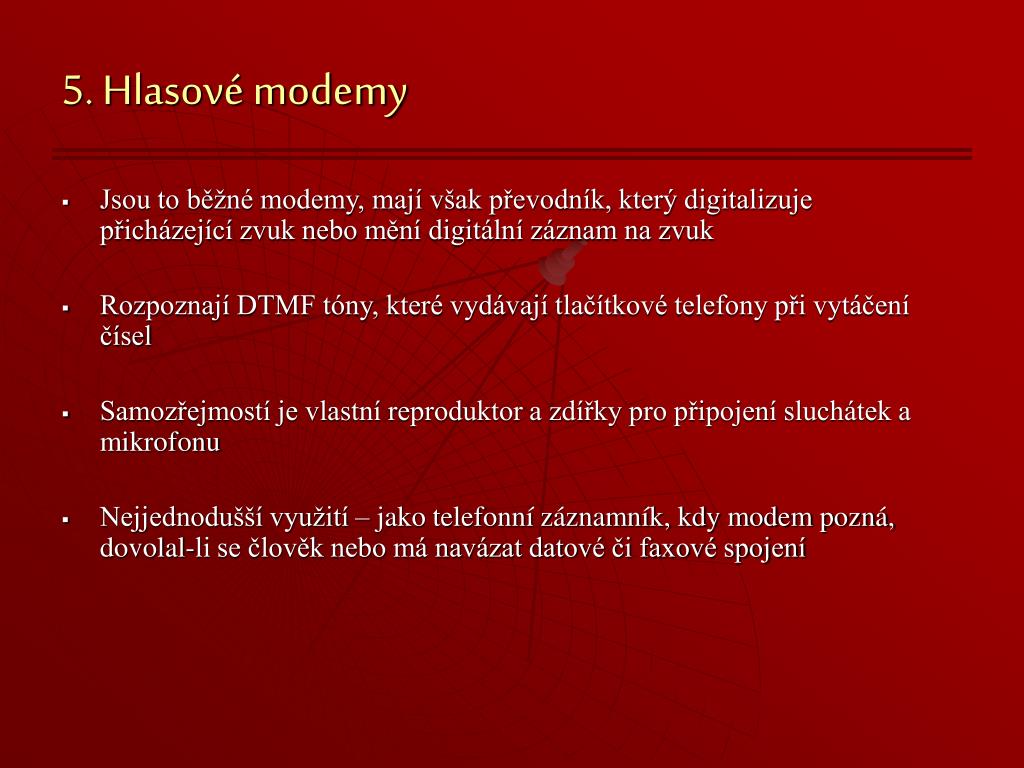

19. 5. Hlasové modemy • Jsou to běžné modemy, mají však převodník, který digitalizuje přicházející zvuk nebo mění digitální záznam na zvuk • Rozpoznají DTMF tóny, které vydávají tlačítkové telefony při vytáčení čísel • Samozřejmostí je vlastní reproduktor a zdířky pro připojení sluchátek a mikrofonu • Nejjednodušší využití – jako telefonní záznamník, kdy modem pozná, dovolal-li se člověk nebo má navázat datové či faxové spojení

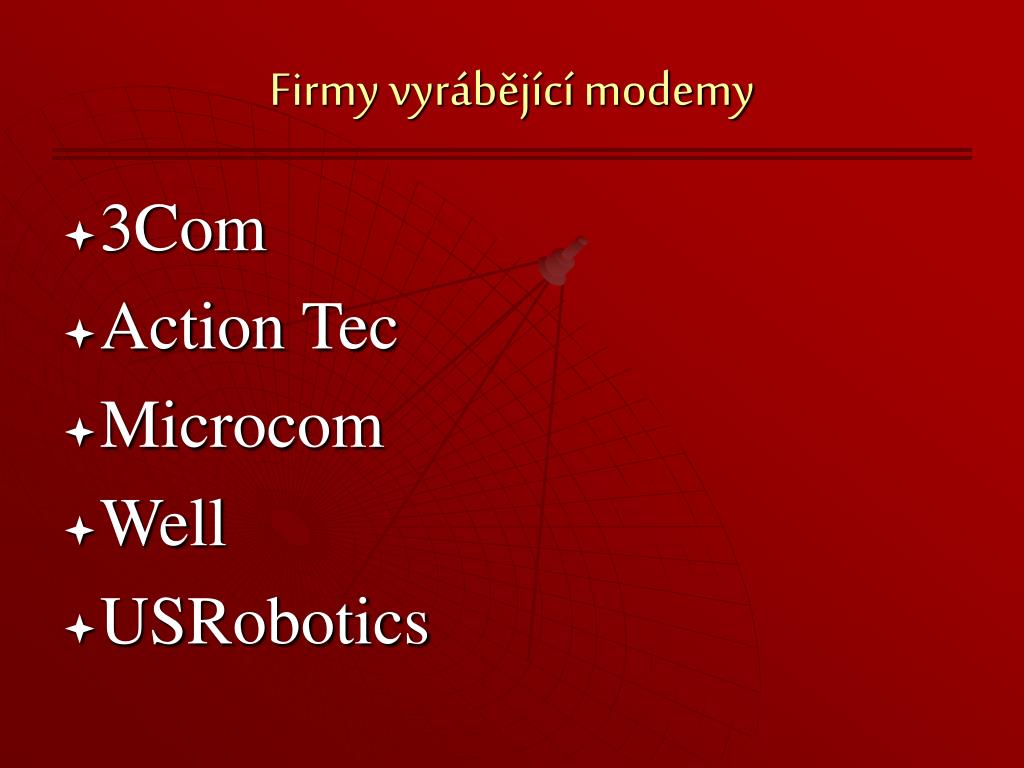

20. Firmy vyrábějící modemy • 3Com • Action Tec • Microcom • Well • USRobotics

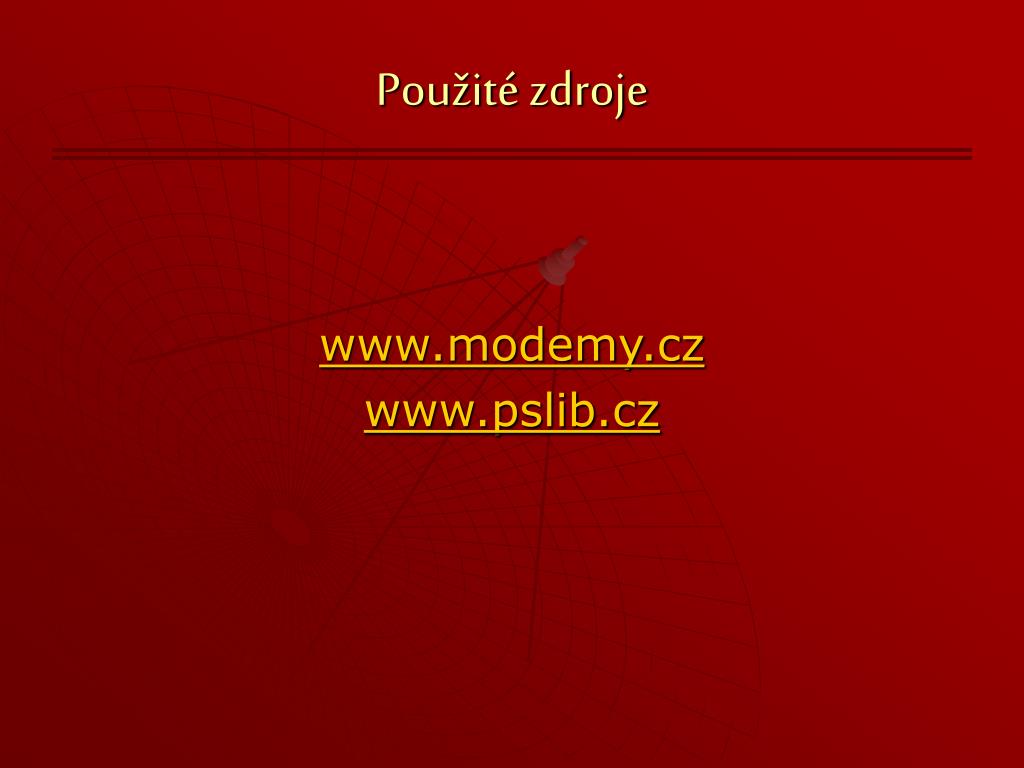

21. Použité zdroje www.modemy.cz www.pslib.cz
