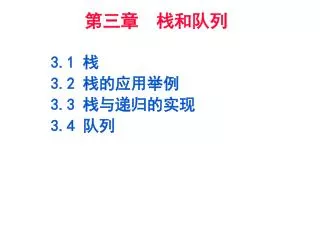

slide1
第三章 栈和队列

3.1 栈

3.2 栈的应用举例

3.3 栈与递归的实现

3.4 队列

slide2

3.1.1 栈的定义及基本运算

3.1 栈(Stack)

栈是限制在表的一端进行插入和删除运算的线性表,通常称插入、删除的这一端为栈顶(Top),另一端为栈底(Bottom)。当栈中没有元素时称为空栈。

假设栈S=(a1,a2,a3,…an),则a1称为栈底元素,an为栈顶元素。栈中元素按a1,a2,a3,…an的次序进栈,退栈的第一个元素应为栈顶元素。换句话说,栈的修改是按后进先出的原则进行的。因此,栈又称为后进先出 (LIFO)表。

slide4

抽象数据类型——栈

ADT Stack{

数据对象:

D={ai |ai ElemSet, i=1,2,…,n (n>=0)}

数据关系:R={<ai-1,ai>| ai-1,ai D,i=2,3,…,n}

约定an端为栈顶,a1端为栈底。

基本操作:

InitStack(&S)

操作结果: 建立一个空栈S

DestroyStack(&S)

初始条件:栈S已存在

操作结果: 栈S被销毁

slide5
ClearStack(&S)

初始条件:栈S已存在

操作结果: 将S栈清空

StackEmpty(S)

初始条件:栈S已存在

操作结果:若栈S为空栈,返回true,否则返回false

StackLength(S)

初始条件:栈S已存在

操作结果: 返回S的元素个数

GetTop(S,&e) //读栈顶元素

初始条件:栈S已存在且非空

操作结果: 用e返回栈顶元素

slide6
Push(&S,e) //入栈

初始条件:栈S已存在

操作结果: 将元素e插入到栈顶

Pop(&S,&e) //出栈

初始条件:栈S已存在且非空

操作结果: 删除S的栈顶元素,用e返回

StackTraverse(S,visit())

初始条件:栈S已存在且非空

操作结果: 从栈底到栈顶依次对S的每个元素调用visit()

}ADT Stack

slide7

由于栈的逻辑结构与线性表相同,因此线性表的存储结构对栈也适应。

3.1.2 栈的表示和实现

  • 顺序栈
  • 链栈
slide8

顺序栈

栈的顺序存储结构简称为顺序栈,由于栈底位置是固定不变的,所以可以将栈底位置设置在数组两端的任何一端;而栈顶位置是随着入栈和出栈操作而变化的.

slide9

顺序栈的类型定义如下:

#define STACK_INIT_SIZE 100

#define STACKINCREMENT 10

typedef struct {

SElemType *base;

//栈底指针,base=NULL表明栈不存在

SElemType *top;

//栈顶指针,top==base为栈空的标志

int stacksize; //栈当前可以使用的最大容量

}SqStack;

slide10

F

E

5

5

5

top

top

top

top

top

top

top

D

4

4

4

C

3

3

3

B

top

top

top

top

top

top

2

2

2

A

base

base

base

1

1

1

top

0

0

0

栈空

顺序栈的入栈与出栈

栈空

栈满

F

E

D

C

B

A

出栈

入栈

设数组大小为stacksize

top==base,栈空,此时出栈,则下溢(underflow)

top== stacksize,栈满,此时入栈,则上溢(overflow)

栈顶指针top,指向栈底

位置

slide11

0

M-1

栈1底

栈1顶

栈2顶

栈2底

  • 在一个程序中同时使用两个栈
slide12

1、构造一个空栈

Status InitSatck(SqStack &S) { S.base=(SElemType*)malloc(STACK_INIT_SIZE *sizeof(SElemType));

if(!S.base) exit(OVERFLOW);

S.top=S.base;

S.stacksize= STACK_INIT_SIZE;

}//end InitSatck

基本操作的算法描述

slide13

2、返回栈顶元素

Status GetTop(SqStack S,SElemTtype &e) {

if (S.top==S.base) return ERROR;

e=*(S.top-1);

return OK;

}//end GetTop

slide14

3、入栈

Status Push(SqStack &S,SElemType e) {

if(S.top-S.base>=S.stacksize){

S.base=(SElemType*)realloc(S.base,(S. stacksize +STACKINCREMENT)* sizeof(SElemType));

if(!S.base) exit(OVERFLOW);

S.top=S.base+S.stacksize;

S.stacksize+= STACKINCREMENT; }

*S.top++=e;

//end Push

slide15

4、出栈

Status Pop(SqStack &S,SElemType &e) {

if(S.top==S.base) return ERROR;

e=*--S.top;

return OK;

}//end Pop

slide16

链栈

栈顶

栈底

top

…...

next

data

^

其操作与线性链表类似

slide17

3.2 栈的应用举例

3.2.1 数制转换

3.2.2 括号匹配的检验

3.2.3 行编辑程序

3.2.5 表达式求值

slide18

十进制n和其它进制数d的转换是计算机实现计算的十进制n和其它进制数d的转换是计算机实现计算的

基本问题,其解决方法很多,其中一个简单算法基于

下列原理:

n=(n div d)*d + n mod d

( 其中:div为整除运算,mod为求余运算)

例如 (1348)10=(2504)8,其运算过程如下:

3.2.1 数制转换

slide19

例如:(1348)10 = (2504)8 ,

其运算过程如下:

n n div 8 n mod 81348 168 4

168 21 0 21 2 5 2 0 2

计算顺序

输出顺序

slide20

算法3.1

void conversion( ) { //十进制转换为等值的八进制

Initstack(S);

scanf (“%d”,N);

while(N){

Push(S,N%8);

N=N/8;

}

while(! StackEmpty(S)){

Pop(S,e);

printf(“%d”,e);

}

} //end conversion

slide21

假设表达式中充许括号嵌套,则检验括号是否匹配的方法假设表达式中充许括号嵌套,则检验括号是否匹配的方法

可用“期待的急迫程度”这个概念来描述。例:

{ [ ( ) ( ) ] }

1 2 3 4 5 6 7 8

3.2.2 括号匹配的检验

分析出现的不匹配的情况:

到来的右括号不是所“期待”的;

slide22

算法的设计思想:

1)凡出现左括号,则入栈;

2)凡出现右括号,首先检查栈是否空.

若栈空,则表明该“右括号”多余,

否则和栈顶元素比较,

若相匹配,则“左括号出栈”,否则表明括号不匹配.

3)表达式检验结束时,

若栈空,则表明表达式中括号匹配,

否则表明“左括号”有余

slide23

检验括号匹配的算法:

Status matching(string &exp) {

int state = 1; InitStack(S);

while (i<=StrLength(exp) && state)

switch of exp[i] {

case “(”:{ Push(S,exp[i]); i++; break;}

case “)”: {

if(!StackEmpty(S) && GetTop(S)=“(”)

{ Pop(S,e); i++;}

else { state = 0;}

break; }

if (StackEmpty(S) && state) return OK;}

slide24

3.2.3 行编辑程序

在用户输入程序或数据时,允许用户输入出差错,当发现有误时,可以及时更正。方法是:

设立一个输入缓冲区,用于接受用户输入的一行字符,然后逐行存入用户数据区。

假设退格符“#”表示前一个字符无效;

退行符“@”表示当前行中的字符全无效。

假设从终端接受了这样两行字符

whli##ilr#e(s#*s)

outcha@putchar(*s=#++);

则实际有效的是下列两行:

while (*s)

putchar(*s++);

slide25

void LineEdit( ) {

InitStack(S); //栈S设为输入缓冲区

ch=getchar( );

while(ch!=eof){

while(ch!=eof && ch!=‘\n’){

switch(ch){

case ‘#’ : Pop(S,ch); //书上为c

case ‘@’ : ClearStack(S);

default : Push(S,ch);

}//end switch

ch=getchar( );

}//end while

将从栈底到栈顶内的字符传送到用户数据区;

ClearStack(s);

if(ch!=eof) ch=gethar( );

} //end while

DestroyStack(s);

}//end LineEdit

行编辑程序算法:

3 2 5
3.2.5 表达式求值

例如:3*(7 – 2 )

(1)算术四则运算的规则:

a.从左算到右

b.先乘除,后加减

c.先括号内,后括号外

由此,此表达式的计算顺序为:

3*(7 – 2 )= 3 * 5 = 15

3 2 51
3.2.5 表达式求值

(2)根据上述三条运算规则,在运算的每一步中,对任意相继出现的算符1和2 ,都要比较优先权关系。

算符优先法所依据的算符间的优先关系见教材P53表3.1

由表可看出,右括号 )和井号 #作为2时级别最低;

由c规则得出: * ,/, + ,-为1时的优先权低于‘(’,高于‘)’

由a规则得出:‘(’==‘)’ 表明括号内运算,已算完。

‘ # ’==‘ # ’ 表明表达式求值完毕。

令OP={+,-,*,/,(,),#}

3 2 52
3.2.5 表达式求值

(3)算法思想:

  • 设两个栈:操作符栈 OPTR ,操作数栈 OPND
  • 栈初始化:设操作数栈 OPND 为空;操作符栈 OPTR 的栈底
  • 元素为表达式起始符 ‘#’;
  • 依次读入字符:是操作数则入OPND栈,是操作符则要判断:

if操作符(1)< 栈顶元素(2),则出栈、计算,结果压入OPND栈

操作符== 栈顶元素且不为‘#’,脱括号(弹出左括号);

操作符 > 栈顶元素,压入OPTR栈。

slide29

OPTR

OPND

INPUT

OPERATE

#

3*(7-2)#

Push(opnd,’3’)

#

3

*(7-2)#

Push(optr,’*’)

#, *

3

(7-2)#

Push(optr,’(’)

#, *, (

3

7-2)#

Push(opnd,’7’)

#, *, (

3,7

-2)#

Push(optr,’-’)

#, *, (, -

3,7

2)#

Push(opnd,’2’)

)#

#, *, (, -

3,7,2

Operate(7-2)

#, *, (

3,5

)#

Pop(optr)

#, *

3,5

#

Operate(3*5)

#

15

#

GetTop(opnd)

例 求表达式3*(7-2)

slide30
Status EvaluateExpression( OperandType &result) {

InitStack(OPND); InitStack(OPTR); Push(OPTR ,’#’);

c=getchar( );

while((c!=‘#’)&&(GetTop(OPTR)!=‘#’))

{ if (!In(c,OP) { Push(OPND,c); c=getchar( );}

else switch(compare(c,GetTop(OPTR))) {

case ‘>’ : Push(OPTR , c); c=getchar( ); break;

case ‘=’: Pop(OPTR,x); c=getchar( ); break;

case ‘<’ : Pop(OPTR,tem); Pop(OPND,b ); a=Pop(OPND,a );

result=Operate(a,tem,b); Push(OPND,result);

c=getchar( ); break;

} //switch

}//while

result=GetTop(OPND);}//End EvaluateExpression

slide31

3.2.4 迷宫求解

入口

出口

slide32

求迷宫路径算法的基本思想是:

  • 若当前位置“可通”,则纳入路径,继续前进;
  • 若当前位置“不可通”,则后退,换方向继续探索;
  • 若四周“均无通路”,则将当前位置从路径中删除出去。
slide33

求迷宫中一条从入口到出口的路径的算法思想:求迷宫中一条从入口到出口的路径的算法思想:

设当前位置为入口位置

do{

if(当前位置可通){

当前位置插入栈顶;

if(该位置是出口位置) 结束

else 切换当前位置的东邻方块为新的当前位置;

}

else{ if(栈不空栈顶位置尚有其它方向未经探索)

设定新的当前位置为顺时针方向旋转找到的顶点

位置的下一个邻块;

if(栈不空且栈顶位置的四周均不通){

删去栈顶元素位置,直至找到一个可通的相邻块或

出栈或栈空;

}

}

}while(栈不空);

slide34
Type struct{

int ord; //通道块在路径上的序号

PosType seat; //通道块在迷宫中的“坐标位置”

int di; //从此通道块走向下一通道块的方向

}SElemType; //栈元素类型

Status MazePath(MazeType maze, PosType start, PosType end) {

InitStack(S); curpos=start; //当前位置为入口位置

curstep=1; //探索第一步

do{ if(Pass(curpos)){ //当前位置可以通过

footprint(curpos); //留下足印

e=(curstep,curpos,1); Push(S,e); //加入路径

if(curpos==end) return(TRUE); //到达终点

curpose=NextPos(curpos,1);

//下一个位置是当前位置的东邻

curstep++;

slide35
else{ //当前位置不通

if(!StackEmpty(S)){

Pop(S,e);

while(e.di==4 && !StackEmpty(S)){

MarkPrint(e.seat); Pop(S,e);//留下不能通过的标记并后退

}//end while

if(e.di<4){

e.di++; Push(S,e); //换下一个方向探索

curpos=NextPos(e.seat, e.di);//新位置是旧位置的相邻块

}//end if

} //end if

}//end else

}while(!StackEmpty(S));

return(FALSE);

}//end MazePath

slide36

子函数2

子函数1

子函数3

t

s

s

主程序

r

r

r

s

t

r

r

s

r

3.3 栈与递归的实现

一、函数的嵌套调用

slide37

3.3 栈与递归的实现

  • 二、递归函数及其实现
  • 递归:函数直接或间接的调用自身
  • 实现:建立递归工作栈
slide38

3.3 栈与递归的实现

例1 递归的执行情况分析--n!

int fact (int w)

{ if ( w==0)

fact= 1;

else

fact=w* fact ( w-1);

}

main()

{ int f;

f=fact(3);

print(f);

}

slide39

3.3 栈与递归的实现

递归过程三要素:

  • 1.定义出口
  • 2.把一个大的问题划分成同类型的子问题
  • 3.解的合成
slide40

地址 w

递归调用执行情况如下:

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

top

slide41

4 w=3

地址 w

递归调用执行情况如下:

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

w

3

3*fact(2);

top

slide42

4 w=2

4 w=3

地址 w

递归调用执行情况如下:

w

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

w

2

3

2*fact(1);

3*fact(2);

top

slide43

4 w=1

4 w=2

4 w=3

地址 w

递归调用执行情况如下:

w

1

w

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

1*fact(0);

w

2

3

2*fact(1);

3*fact(2);

top

slide44

w

0

fact(0)=1

4 w=1

4 w=2

4 w=3

地址 w

递归调用执行情况如下:

w

1

w

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

1*fact(0);

w

2

3

2*fact(1);

3*fact(2);

top

slide45

w

0

fact(0)=1

4 w=2

4 w=3

地址 w

递归调用执行情况如下:

w

w

2

1

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

w

1*fact(0);

3

2*fact(1);

3*fact(2);

fact(1)=1

top

slide46

w

0

fact(0)=1

4 w=3

地址 w

递归调用执行情况如下:

w

w

2

1

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

w

2*fact(1);

1*fact(0);

3

fact(2)=2

3*fact(2);

fact(1)=1

top

slide47

w

0

fact(0)=1

地址 w

递归调用执行情况如下:

w

w

2

1

int fact (int w)

{1if ( w==0)

2 fact= 1;

3else

4fact=w* fact( w-1);

}

w

2*fact(1);

1*fact(0);

3

fact(2)=2

3*fact(2);

fact(1)=1

fact(3)=6

top

slide48

例2:Tower of Hanoi问题

问题描述:有A,B,C三个塔座,A上套有n个直径不同的圆盘,按直径从小到大叠放,形如宝塔,编号1,2,3……n。要求将n个圆盘从A移到C,叠放顺序不变,移动过程中遵循下列原则:

  • 每次只能移一个圆盘
  • 圆盘可在三个塔座上任意移动
  • 任何时刻,每个塔座上不能将大盘压到

小盘上

slide49

n x y z 返回地址

  • 解决方法
    • n=1时,直接把圆盘从A移到C
    • n>1时,先把上面n-1个圆盘从A移到B,然后将n号盘从A移到C,再将n-1个盘从B移到C。即把求解n个圆盘的Hanoi问题转化为求解n-1个圆盘的Hanoi问题,依次类推,直至转化成只有一个圆盘的Hanoi问题
  • 执行情况
    • 递归工作栈保存内容:形参n,x,y,z和返回地址
    • 返回地址用行编号表示
slide50

1

2

3

A

B

C

A

B

C

3 A B C 0

1 A B C 6

2 A C B 6

3 A B C 0

2 A C B 6

3 A B C 0

3 A B C 0

2 A C B 6

main()

{ int m;

printf("Input number of disks ");

scanf("%d",&n);

printf(" Steps : %3d disks ",n);

hanoi(n,‘A',‘B',‘C');

(0) }

void hanoi(int n,char X,char Y,char Z)

(1) {

(2) if(n==1)

(3) move(1,X,Z);

(4) else{

(5) hanoi(n-1,X,Z,Y);

(6) move(n,X,Z);

(7) hanoi(n-1,Y,X,Z);

(8) }

(9) }

slide51

A

B

C

A

B

C

3 A B C 0

2 A C B 6

1 C A B 8

3 A B C 0

2 A C B 6

3 A B C 0

3 A B C 0

2 A C B 6

main()

{ int n;

printf("Input the number of disks

scanf("%d",&n);

printf("The steps to moving %3d

hanoi(n,'X','Y',‘Z');

(0) }

void hanoi(int n,char X,char Y,char Z)

(1) {

(2) if(n==1)

(3) move(1,X,Z);

(4) else{

(5) hanoi(n-1,X,Z,Y);

(6) move(n,X,Z);

(7) hanoi(n-1,Y,X,Z);

(8) }

(9) }

slide52

A

B

C

A

B

C

3 A B C 0

2 B A C 8

3 A B C 0

2 B A C 8

1 B C A 6

3 A B C 0

2 B A C 8

3 A B C 0

main()

{ int n;

printf("Input the number of disks

scanf("%d",&n);

printf("The steps to moving %3d

hanoi(n,'X','Y','Z');

(0) }

void hanoi(int n,char X,char Y,char Z)

(1) {

(2) if(n==1)

(3) move(1,X,Z);

(4) else{

(5) hanoi(n-1,X,Z,Y);

(6) move(n,X,Z);

(7) hanoi(n-1,Y,X,Z);

(8) }

(9) }

slide53

A

B

C

A

B

C

3 A B C 0

2 B A C 8

1 A B C 8

3 A B C 0

2 B A C 8

3 A B C 0

3 A B C 0

2 B A C 8

栈空

main()

{ int n;

printf("Input the number of disks

scanf("%d",&n);

printf("The steps to moving %3d

hanoi(n,'X','Y','Z');

(0) }

void hanoi(int n,char X,char Y,char Z)

(1) {

(2) if(n==1)

(3) move(1,X,Z);

(4) else{

(5) hanoi(n-1,X,Z,Y);

(6) move(n,X,Z);

(7) hanoi(n-1,Y,X,Z);

(8) }

(9) }

slide54

3.4 队列

3.4.1 抽象数据类型队列的定义

  • 队列的定义及特点
    • 定义:队列是限定只能在表的一端进行插入,

而在表的另一端进行删除的线性表。

    • 队尾(rear)——允许插入的一端
    • 队头(front)——允许删除的一端
    • 队列特点:先进先出(FIFO)
slide55

ADT Queue{

数据对象:

D={ ai|ai QElemSet, i=1,2,…,n ,n>=0}

数据关系:

R={<ai-1,ai>|ai-1,ai D,i=2,…,n}

基本操作:

InitQueue(&Q)

操作结果:构造一个空队列Q

DestroyQueue(&Q)

初始条件:队列已存在

操作结果:队列Q被销毁,不再存在

抽象数据类型队列的定义

slide56

ClearQueue(&Q)

初始条件:队列已存在

操作结果:将Q清为空队列

QueueEmpty(Q)

初始条件:队列已存在

操作结果:若Q为空队列,返回true,否则返回false

QueueLength(Q)

初始条件:队列已存在

操作结果:返回Q的元素个数

GetHead(Q,&e)

初始条件:队列Q非空

操作结果:用e返回队头元素

slide57

EnQueue(&Q,e)//入队

初始条件: 队列已存在

操作结果: 插入元素e为Q的新队尾元素

DeQueue(&Q,&e) //出队

初始条件: 队列Q非空

操作结果: 删除Q的队头元素,用e返回

QueueTraverse(Q,visit())

初始条件: 队列Q非空

操作结果: 从队头到队尾,依次对Q的每个数据元素调

用函数visit().一旦visit()失败,则操作失败

}ADT Queue

slide58

队列的链式存储结构简称为链队列,它是限制仅在表头删除和表尾插入的单链表。显然仅有单链表的头指针不便于在表尾做插入操作,为此再增加一个尾指针,指向链表的最后一个结点。于是,将链队列的类型LinkQueue定义为一个结构类型:队列的链式存储结构简称为链队列,它是限制仅在表头删除和表尾插入的单链表。显然仅有单链表的头指针不便于在表尾做插入操作,为此再增加一个尾指针,指向链表的最后一个结点。于是,将链队列的类型LinkQueue定义为一个结构类型:

3.4.2 链队列

typedef struct{

QueuePtr front;

QueuePtr rear;

}LinkQueue;

typedef struct QNode{

QElemType data;

struct QNode *next;

}QNode,*QueuePtr;

slide59

1.构造一个空队列

void InitQueue(LinkQueue &Q)

{

Q.front=Q.rear=(QueuePtr)malloc(sizeof(QNode));

//if(!Q.front) exit(OVERFLOW);

Q.front->next=NULL;

}//end InitQueue

链队列上实现的基本运算:

slide60

2.销毁队列

void DestoryQueue(LinkQueue &Q)

{ while(Q.front){

Q.rear=Q.front->next;

free(Q.front);

Q.front=Q.rear;

}//end while

}//end DestoryQueue

slide61

3.入队

void EnQueue(LinkQueue &Q, QElemType e){

p=(QueuePtr )malloc(sizeof(QNode));

p–>data=e;

p–>next=null;

Q.rear->next=p; Q.rear=p;

}// end EnQueue

slide62

4. 出队

Status DeQueue(LinkQueue &Q, QElemType &e) {

if(Q.front==Q.rear) return ERROR;

p=Q.front->next;

e=p->data;

Q.front->next=p->next;

if(Q.rear==p) Q.rear=Q.front;

free(p);

}//end DeQueue

注意:在出队算法中,一般只需修改队头指针。但当原队中只有一个结点时,该结点既是队头也是队尾,故删去此结点时亦需修改尾指针,且删去此结点后队列变空。

slide63

rear

front

J6

J5

5

5

5

5

rear

front

J4

4

4

4

4

rear

rear

rear

J3

3

3

3

3

front

front

front

J2

2

2

2

2

front=0

rear=0

rear

J1

1

1

1

1

front

J1,J2,J3出队

J4,J5,J6入队

队空

J1,J2,J3入队

0

0

0

0

3.4.3 循环队列的顺序存储结构和实现

(用一维数组实现sq[M])

空队列条件:front==rear

J3

J2

J1

设两个指针front,rear, 约定:

front指示队头元素;

rear指示队尾元素的下一个位置;

初值front=rear=0

入队列:sq[rear++]=x;

出队列:x=sq[front++];

slide64

M-1

rear

…...

0

1

…...

front

  • 存在问题

设数组维数为M,则:

    • 当front=0,rear=M时,再有元素入队发生溢出——真溢出
    • 当front0,rear=M时,再有元素入队发生溢出——假溢出
  • 解决方案
    • 队首固定,每次出队后剩余元素向下移动——浪费时间
    • 循环队列
      • 基本思想:把队列设想成环形,让sq[0]接在sq[M-1]之后,若rear+1==M, 则令rear=0;
  • 实现:利用“模”运算
  • 入队: rear=(rear+1)%M;
  • sq[rear]=x;
  • 出队: front=(front+1)%M;
  • x=sq[front];
slide65

front

rear

5

4

0

3

1

2

rear

J5

J6

J4

5

4

0

J4,J5,J6出队

3

1

2

front

J7,J8,J9入队

J5

初始状态

J6

J4

5

4

0

3

1

J7

J9

2

队尾指针加1追上队头,队列中有一个空额,但避免判断标志的时间上的损失

J8

front

rear

队空:front==rear

队满:front==rear

解决方案:

1.另外设一个标志以区别队空、队满

2.少用一个元素空间

队空:front==rear

队满:(rear+1)%M==front

slide66

循环队列类型说明:

#define QueueSize 100

typedef Struct{

int front;

int rear;

QElemType *base; 或QElemType data[QueueSize];

}SqQueue;

slide67
基本操作的算法描述

1. 构造空队列

void InitQueue(SqQueue &Q){

Q.base=(QElemType*)malloc(QueueSize*sizeof(QElemType));

if(!Q.base) exit(OVERFLOW);

Q.front=Q.rear=0;

}

slide68

2. 返回队列长度

int QueueLength(SqQueue Q){

Return (Q.rear-Q.front+ QueueSize )% QueueSize;

}

slide69
基本操作的算法描述

3. 入队

Status EnQueue(SqQueue &Q,QElemType e){

if((Q.rear+1)% QueueSize ==Q.front )

return ERROR;

Q.base[Q.rear]=e;

Q.rear=(Q.rear+1)% QueueSize;

return OK;

}

slide70
基本操作的算法描述

4. 出队

Status DeQueue(SqQueue &Q,QElemType &e) {

if(Q.front==Q.rear) return ERROR;

e=Q.base[Q.front];

Q.front=(Q.front+1)% QueueSize;

return OK;

}

slide71
本章小结
  • 理解栈和队列这两种抽象数据类型的特点及与线性表的异同
  • 熟悉顺序栈和链栈的组织方法以及基本运算的实现
  • 理解递归算法
  • 掌握链队列和循环队列的组织方法、简单算法实现
  • 队满、队空的判断条件及其描述
slide72

作业

书面作业:

p21: 3.1题, p22: 3.4题

p23: 3.12题,p24: 3.13题

p25: 3.29题

上机作业:

迷宫求解
