La Conception

1. La Conception

2. Le cycle de vie du logiciel Spécification Conception Paramétrage Développement Recette Installation & Diffusion Evolutions & Maintenance C. généraleC. détaillée

3. Objectif « Comment ? »  • considérer l’architecture du produit • diviser le produit en sous-ensembles tout en s’assurant que la solution : • réalise toutes les fonctions prévues • permet de contrôler le bon fonctionnement • valide le produit

4. Deux phases s’enchaînent • La conception générale (CG) du système description fonctionnelle complète du futur système d’information  dossier de conception générale • La conception détaillée (CD) du logiciel description complète (et vérifiée) du futur sys-tème informatique dans l’environnement cible  dossier de conception détaillée

5. Environnement Système organisationnel Système de décision Système d’information Système opérant demande et restitution d’information information de décision ordres information de représentation demande et collecte d’information flux sortant flux entrant

6. Système informatique Communication système de dialogue Traitements pilotage des traitements Mémorisation gestion des données demande de service réponses demande de service réponses

7. La phase Conception Générale • Analyse de l’existant • Choix de solution • Modélisation de la communication (MCC) • Définition de l’architecture du système • Modélisation des traitements (MCT) et des données (MCD) • Spécifications des interfaces • Validation & Revue

8. Le dossier de CG (sommaire) 1 Introduction 2 Documents applicables 3 Objectifs 4 Environnement 5 Présentation de la conception générale 6 Eléments de validation 7 Annexes

9. Le dossier de CG (détail) 1 Rappel du champ d’application et des enjeux 5 Architecture fonctionnelle Découpage éventuel en lots Présentation des interfaces Modèle conceptuel de communication (MCC) Description des traitements Description des données Traitements de conversion/reprise des données

10. Le dossier de CG (détail) Description des traitements Modèle conceptuel des traitements (MCT) Description des procédures : interactives non interactives manuelles de service dégradées et de secours Répertoire des règles de gestion Maquettes des écrans et des imprimés

11. Le dossier de CG (détail) Description des données Modèle conceptuel des données (MCD) Description (sur le site central) des : entités et associations contraintes (d’intégrité) Description des objets répartis (client/serveur)

12. Le dossier de CG (détail) 6 Eléments de recette fonctionnelle Eléments du Manuel utilisateur Eléments du Dossier d’exploitation 7 Lexique Architecture technique projetée Volumétrie

13. Modèle conceptuel de communication (MCC)

14. Modèle conceptuel des traitements (MCT)

15. Modèle conceptuel des données (MCD)

16. Cycle de vie des objets (CVO)

17. Modèle conceptuel des traitements analytique (MCTA)

18. Evaluation de la CG La liste des thèmes est-elle précise et complète ? Les liens entre les thèmes sont-ils identifiés ? Le périmètre organisationnel est-il cerné ? Les interfaces avec les systèmes externes sont-ils identifiés ? Les standards de conception sont-ils rédigés et complets ?

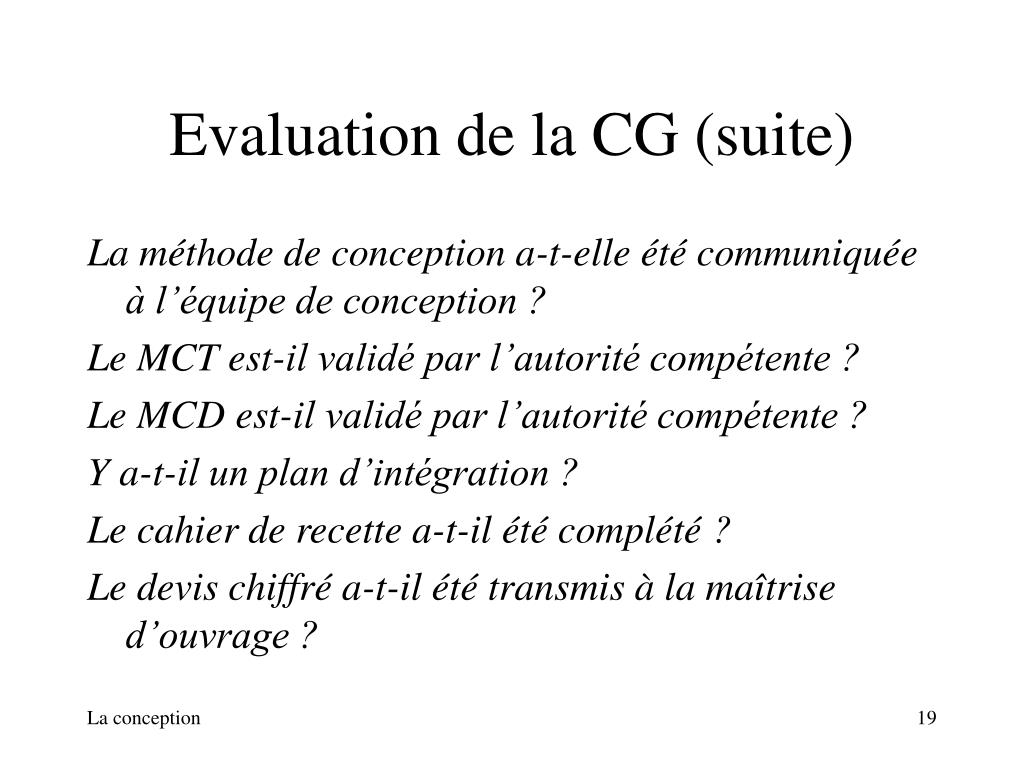

19. Evaluation de la CG (suite) La méthode de conception a-t-elle été communiquée à l’équipe de conception ? Le MCT est-il validé par l’autorité compétente ? Le MCD est-il validé par l’autorité compétente ? Y a-t-il un plan d’intégration ? Le cahier de recette a-t-il été complété ? Le devis chiffré a-t-il été transmis à la maîtrise d’ouvrage ?

20. La phase Conception Détaillée • Définition de l’architecture technique • Modélisation des traitements (MOT) et des données (MLD) • Interfaces • Spécifications pour les tests • Contrôles & Revues

21. Le dossier de CD (sommaire) 1 Introduction 2 Documents applicables 3 Objectifs 4 Environnement 5 Présentation détaillée des sous-ensembles 6 Eléments de validation 7 Annexes

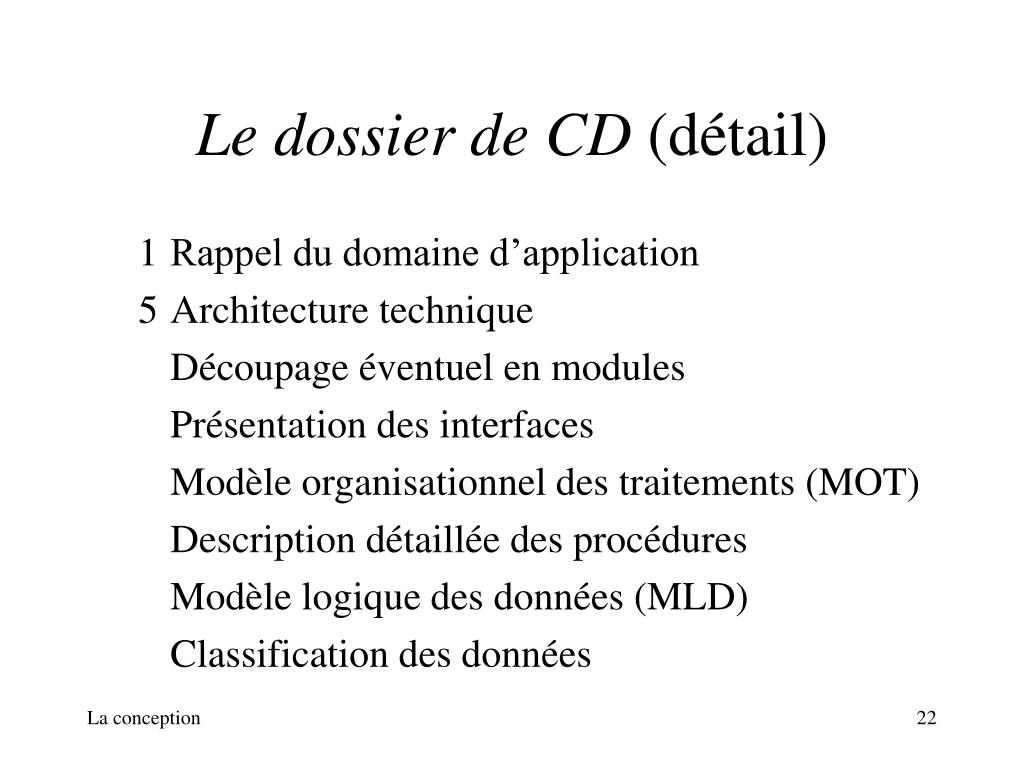

22. Le dossier de CD (détail) 1 Rappel du domaine d’application 5 Architecture technique Découpage éventuel en modules Présentation des interfaces Modèle organisationnel des traitements (MOT) Description détaillée des procédures Modèle logique des données (MLD) Classification des données

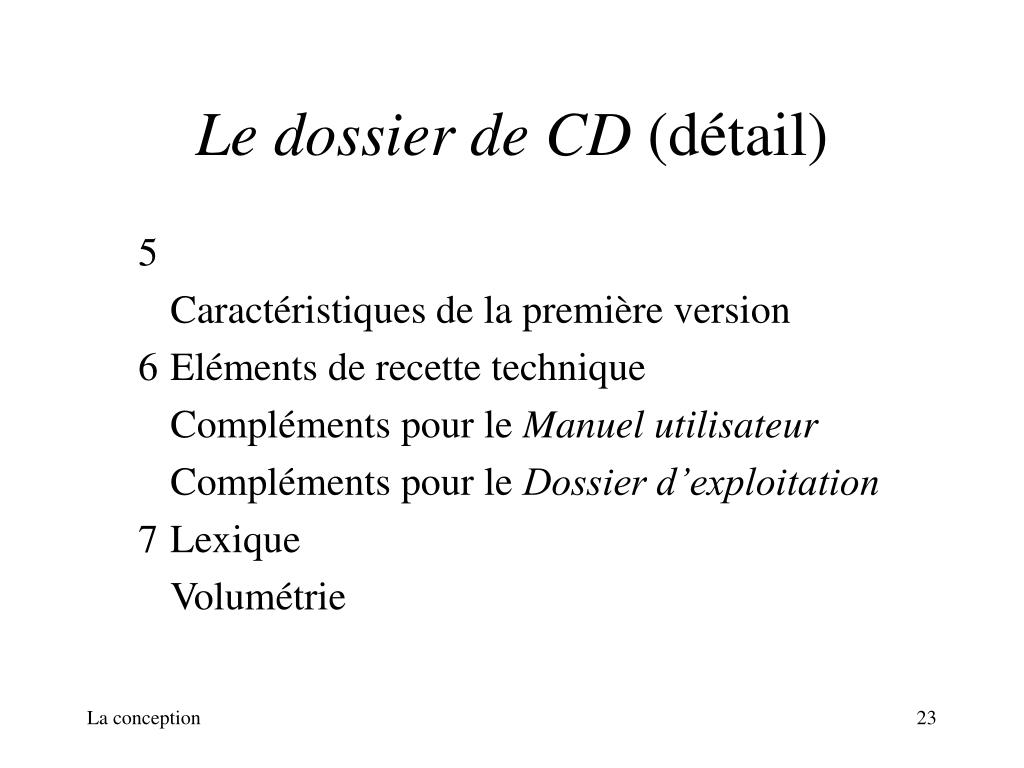

23. Le dossier de CD (détail) 5 Caractéristiques de la première version 6 Eléments de recette technique Compléments pour le Manuel utilisateur Compléments pour le Dossier d’exploitation 7 Lexique Volumétrie

24. Modèle organisationnel des traitements (MOT)

25. Pseudo-code Algorithme général : encaissement lire l’article en fonction de sa référence si l’article est en stock alorscomparer le règlement donné avec le prix de vente TTC si les montants sont identiques alorsmodifier l’article en le considérant vendu établir un ticket de caisse

26. Modèle logique des données (MLD)

27. Evaluation de la CD Le périmètre du projet est-il resté stable depuis la conception générale ? Tous les thèmes font-ils l’objet d’une description fonctionnelle détaillée ? Les standards de conception ont-ils été respectés ? Les contraintes techniques ont-elles bien été prises en compte ? Le MOT est-il validé par l’autorité compétente ? Le MLD est-il validé par l’autorité compétente ?

28. Evaluation de la CD (suite) Les exigences non fonctionnelles sont-elles bien intégrées ? Les standards de réalisation sont-ils rédigés et complets ? [ Les scénarios de prototype répondent-ils aux besoins restés pendants lors de la conception générale ? ] Les dossiers de conception sont-ils conformes aux standards ?

29. Les contrôles • Contraintes Le client exige-t-il l’utilisation de méthodes ou d’outils spécifiques ? Y a-t-il des restrictions sur la sélection des méthodes ou d’outils de conception ? Dans quelle mesure le matériel ou le logiciel limitent-ils les options de conception ? • Attentes du client L’avis du client est-il important pendant le processus de conception ? Quelle est la part de validation appropriée pour satisfaire les besoins du client ?

30. Les contrôles (suite) • Type de système Le système entre-il dans une catégorie pour laquelle il y a des méthodes éprouvées ? Avec quelles interfaces extérieures le système devra-t-il travailler ? • Type d’application La mise à jour sera-t-elle simple ? Le système est-il sujet à changement ? Quelle est la taille probable du système ?

31. Les contrôles (suite) • Environnement du projet A-t-on suffisamment d’expérience dans l’application de la méthode ou des outils ? Quelle taille d’équipe est nécessaire pour le projet ? Y a-il des revues et des révisions de conception ? Des règles sont-elles en place pour définir les procédures de conception ? • Vue d’ensemble du cycle de vie Des critères d’acceptation spécifiques ont-ils été fixés ? Le service après-vente du système est-il obligatoire ? Quel est le niveau de documentation nécessaire ?

32. Les contrôles (suite) • Exigences non fonctionnelles Y a-t-il des exigences de performances du système ? Quel niveau de fiabilité est exigé ? La facilité d’utilisation du système est-elle un facteur clé ?

33. Normes
