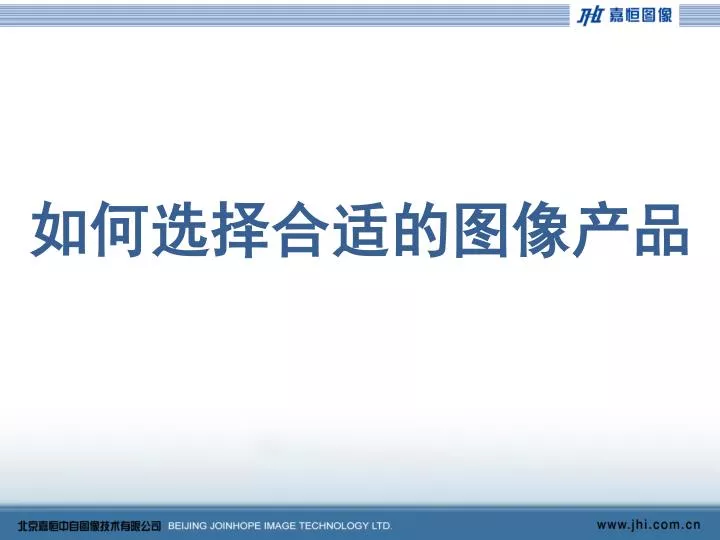

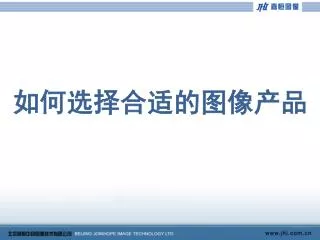

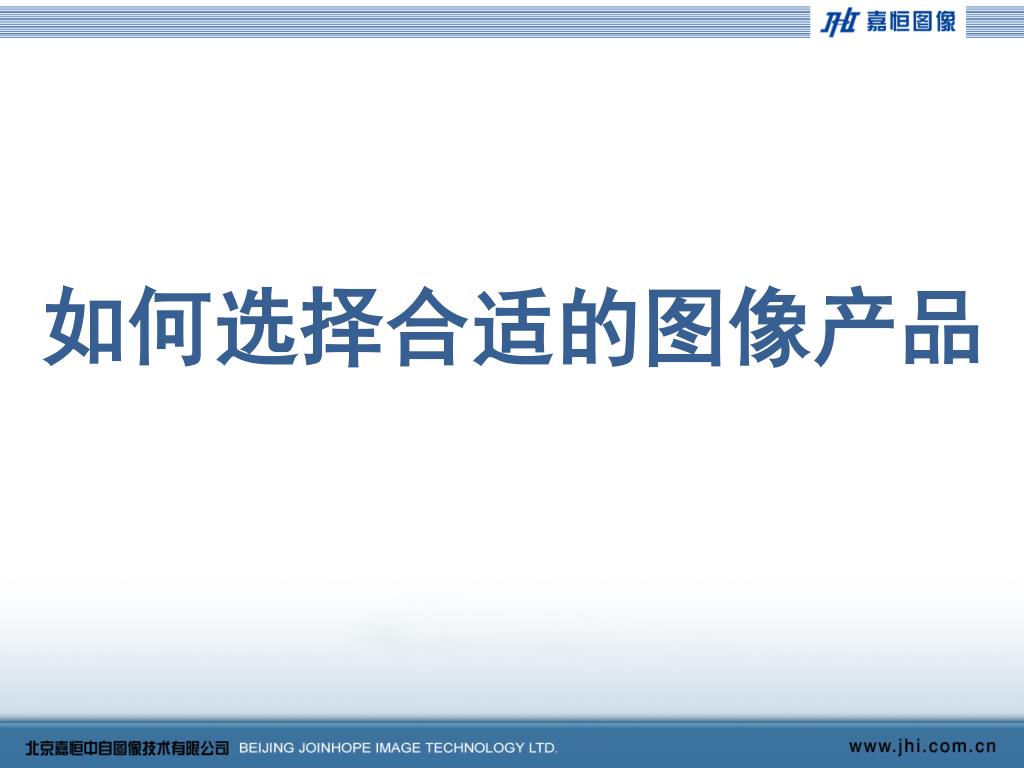

  1. 如何选择合适的图像产品

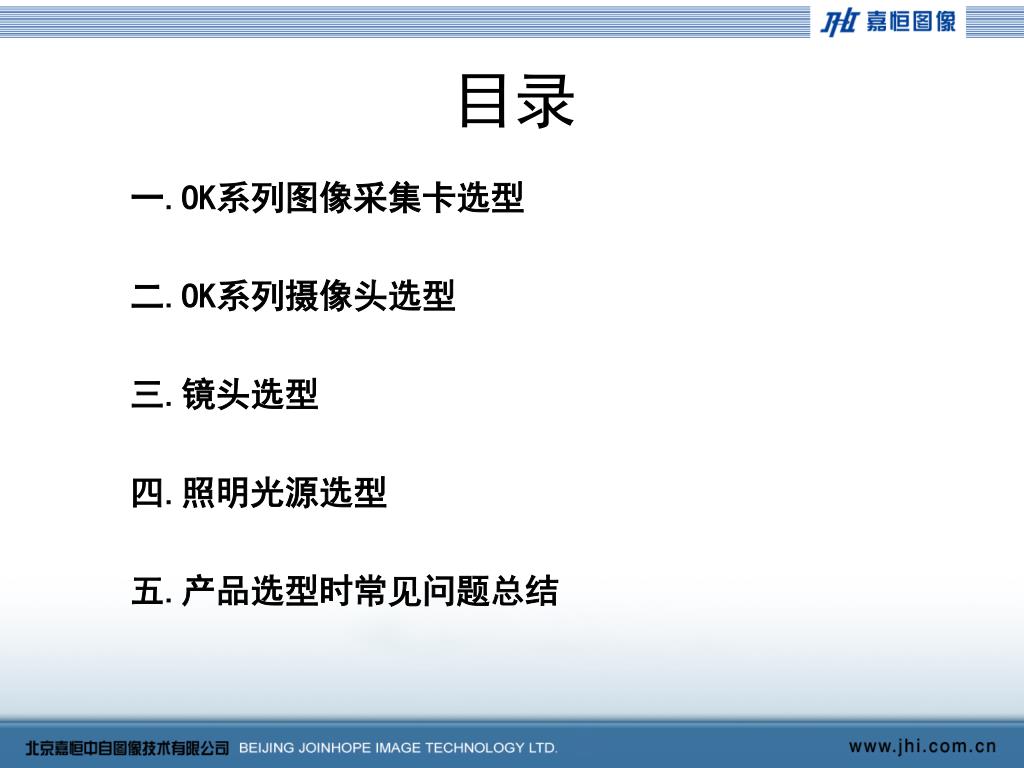

  2. 目录 一.OK系列图像采集卡选型 二.OK系列摄像头选型 三.镜头选型 四.照明光源选型 五.产品选型时常见问题总结

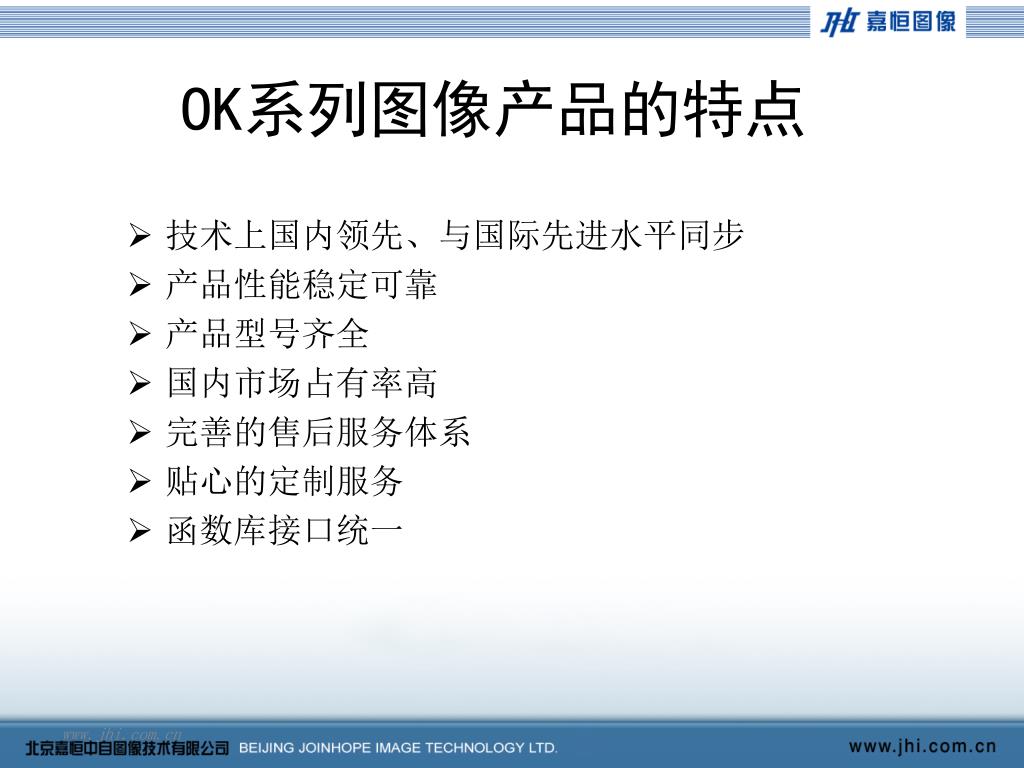

  3. OK系列图像产品的特点 • 技术上国内领先、与国际先进水平同步 • 产品性能稳定可靠 • 产品型号齐全 • 国内市场占有率高 • 完善的售后服务体系 • 贴心的定制服务 • 函数库接口统一

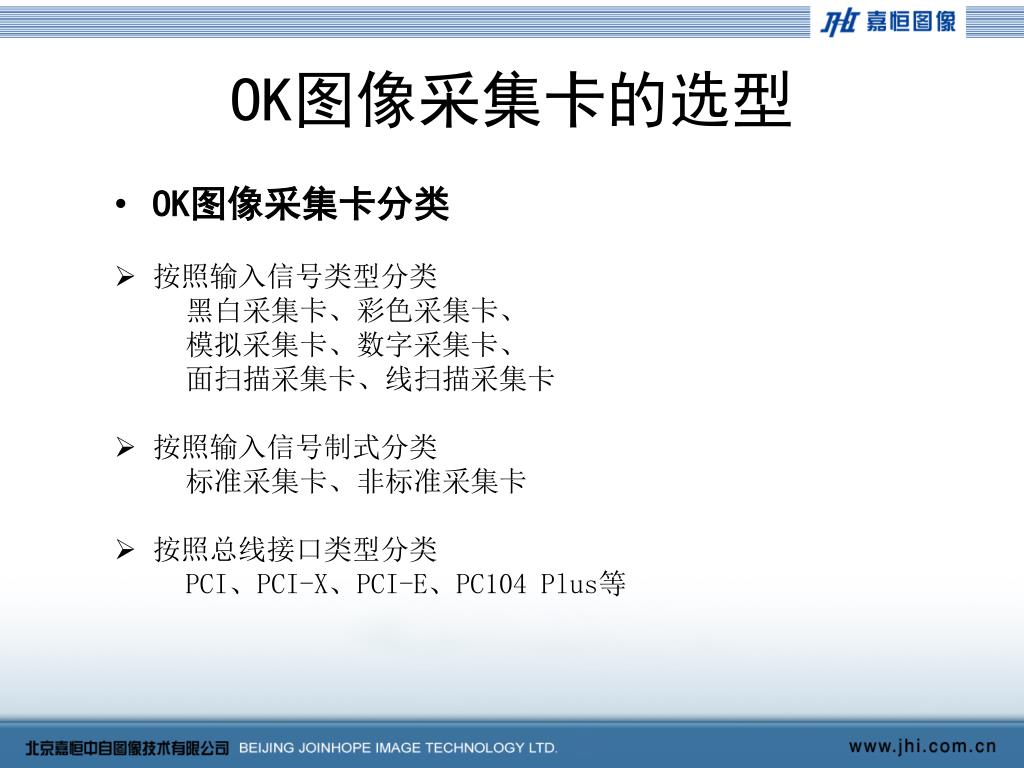

  4. OK图像采集卡的选型 • OK图像采集卡分类 • 按照输入信号类型分类 黑白采集卡、彩色采集卡、 模拟采集卡、数字采集卡、 面扫描采集卡、线扫描采集卡 • 按照输入信号制式分类 标准采集卡、非标准采集卡 • 按照总线接口类型分类 PCI、PCI-X、PCI-E、PC104 Plus等

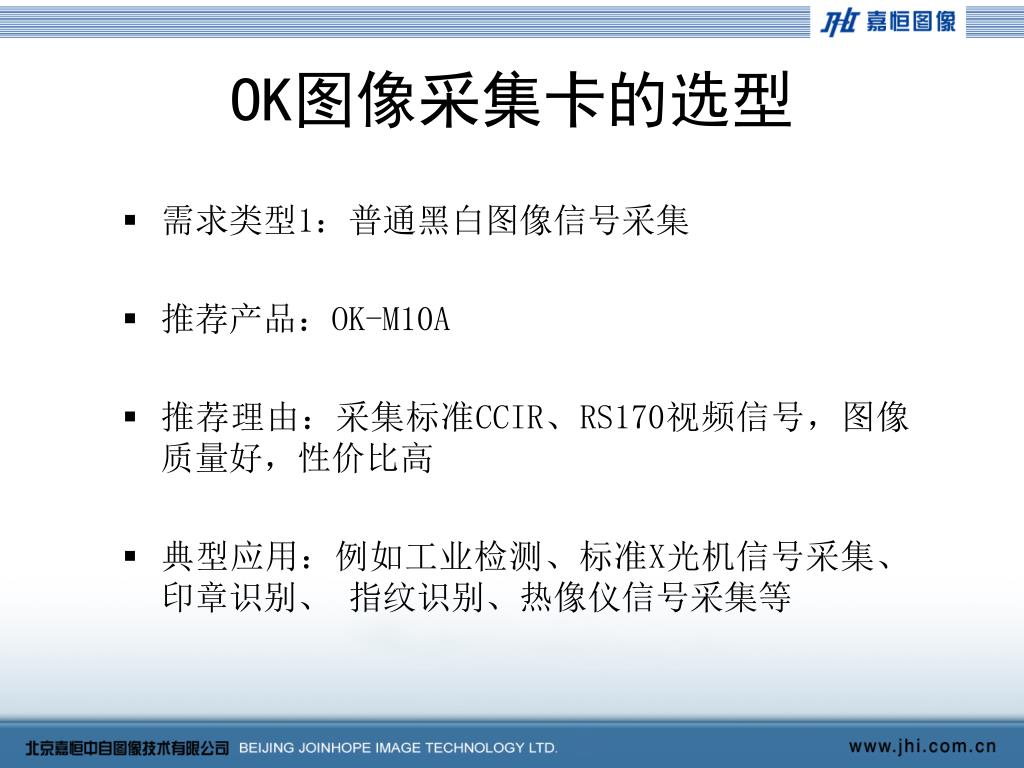

  5. OK图像采集卡的选型 • 需求类型1：普通黑白图像信号采集 • 推荐产品：OK-M10A • 推荐理由：采集标准CCIR、RS170视频信号，图像 质量好，性价比高 • 典型应用：例如工业检测、标准X光机信号采集、印章识别、 指纹识别、热像仪信号采集等

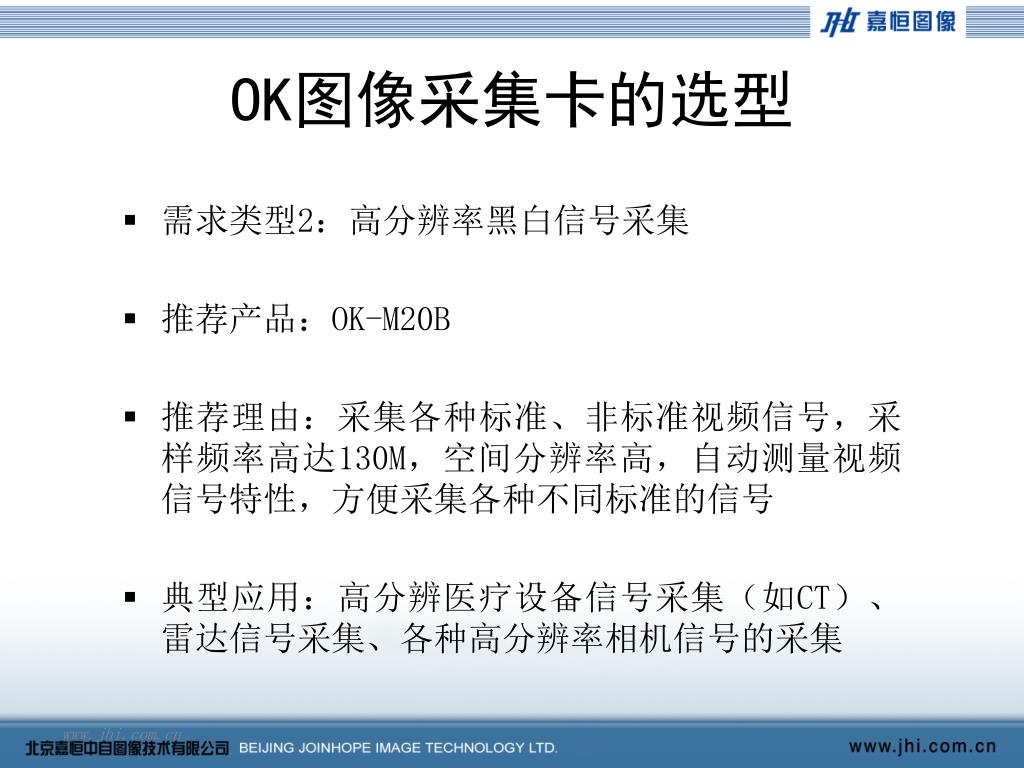

  6. OK图像采集卡的选型 • 需求类型2：高分辨率黑白信号采集 • 推荐产品：OK-M20B • 推荐理由：采集各种标准、非标准视频信号，采样频率高达130M，空间分辨率高，自动测量视频信号特性，方便采集各种不同标准的信号 • 典型应用：高分辨医疗设备信号采集（如CT）、雷达信号采集、各种高分辨率相机信号的采集

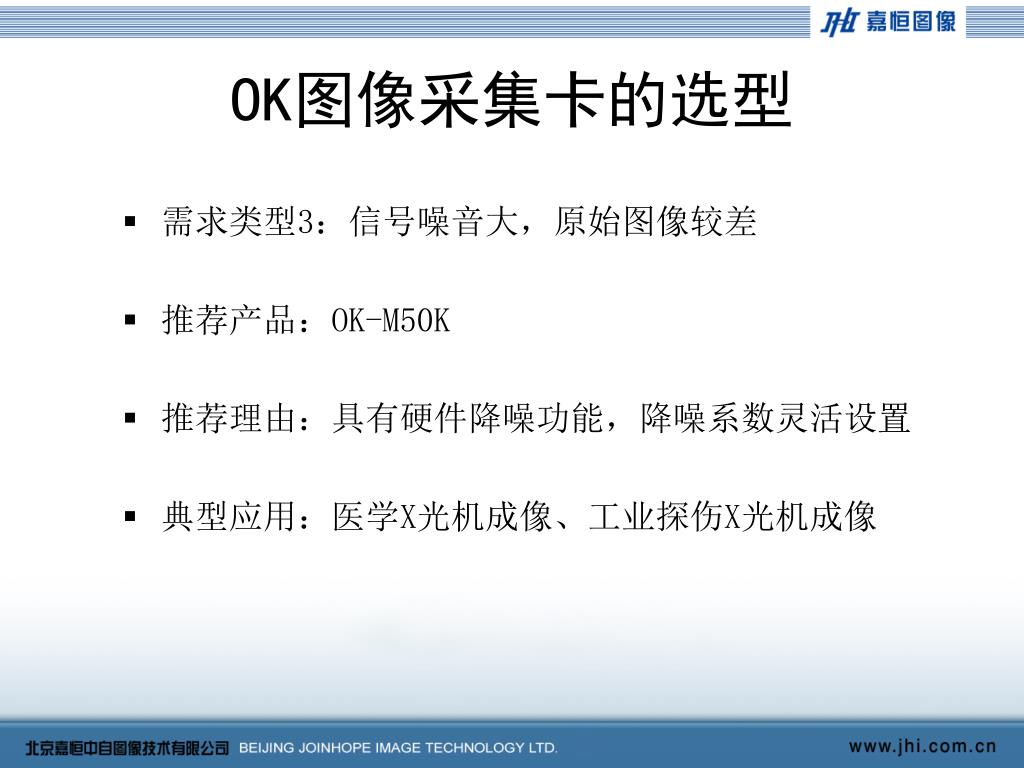

  7. OK图像采集卡的选型 • 需求类型3：信号噪音大，原始图像较差 • 推荐产品：OK-M50K • 推荐理由：具有硬件降噪功能，降噪系数灵活设置 • 典型应用：医学X光机成像、工业探伤X光机成像

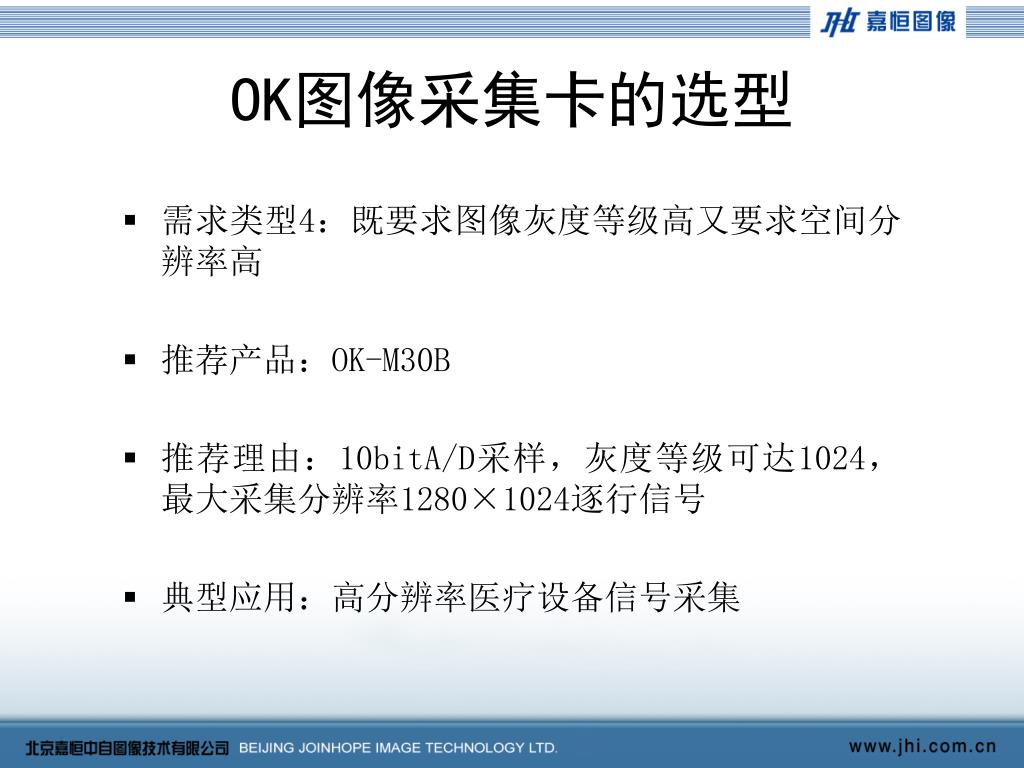

  8. OK图像采集卡的选型 • 需求类型4：既要求图像灰度等级高又要求空间分辨率高 • 推荐产品：OK-M30B • 推荐理由：10bitA/D采样，灰度等级可达1024，最大采集分辨率1280×1024逐行信号 • 典型应用：高分辨率医疗设备信号采集

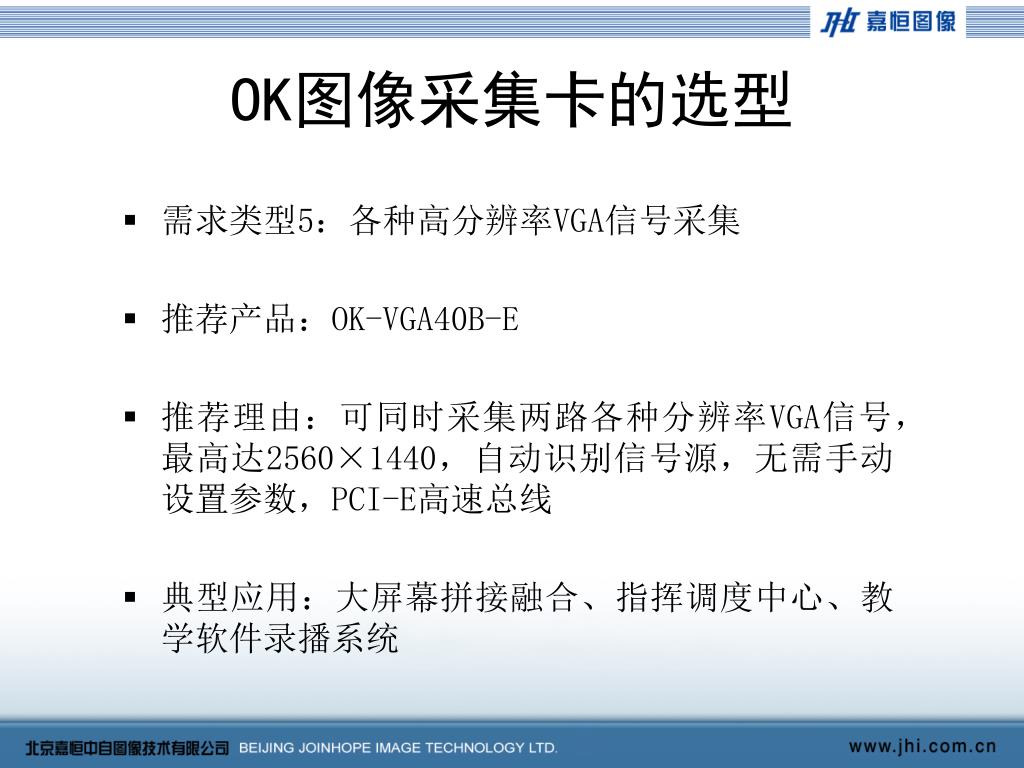

  9. OK图像采集卡的选型 • 需求类型5：各种高分辨率VGA信号采集 • 推荐产品：OK-VGA40B-E • 推荐理由：可同时采集两路各种分辨率VGA信号，最高达2560×1440，自动识别信号源，无需手动设置参数，PCI-E高速总线 • 典型应用：大屏幕拼接融合、指挥调度中心、教学软件录播系统

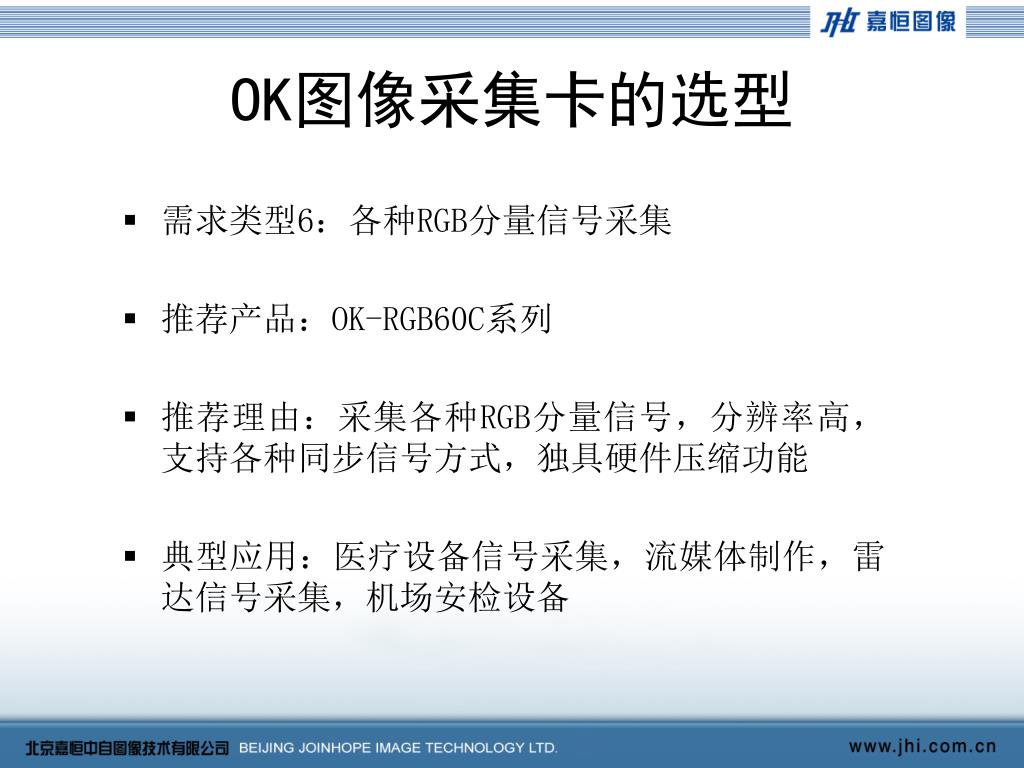

  10. OK图像采集卡的选型 • 需求类型6：各种RGB分量信号采集 • 推荐产品：OK-RGB60C系列 • 推荐理由：采集各种RGB分量信号，分辨率高，支持各种同步信号方式，独具硬件压缩功能 • 典型应用：医疗设备信号采集，流媒体制作，雷达信号采集，机场安检设备

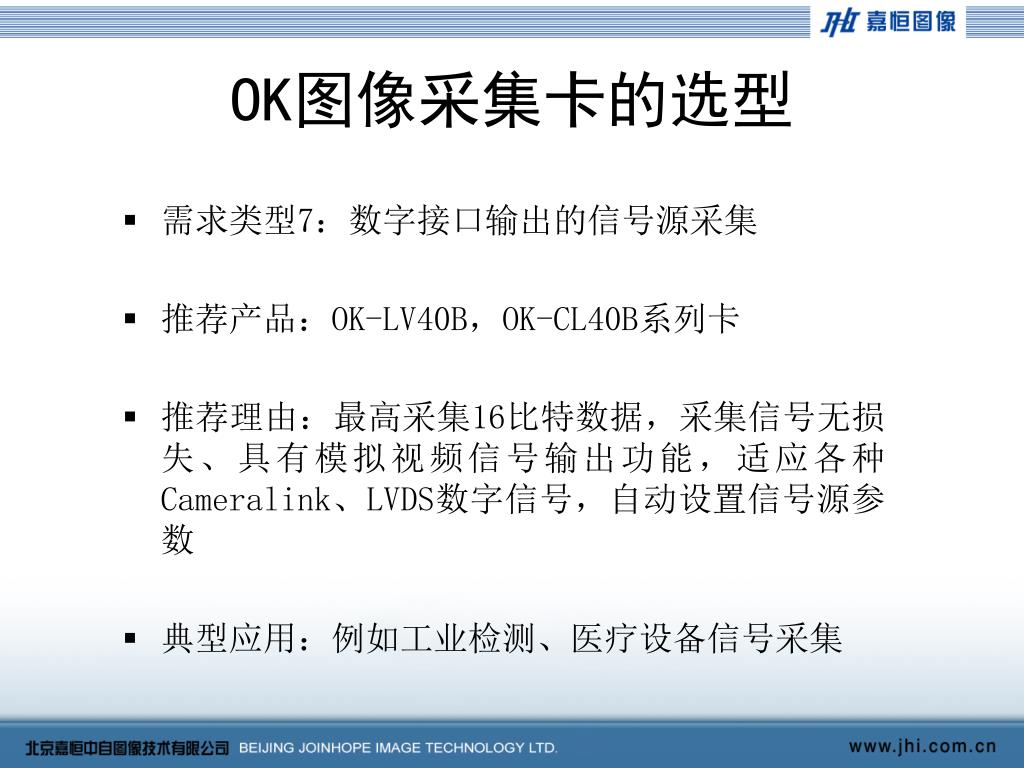

  11. OK图像采集卡的选型 • 需求类型7：数字接口输出的信号源采集 • 推荐产品：OK-LV40B，OK-CL40B系列卡 • 推荐理由：最高采集16比特数据，采集信号无损失、具有模拟视频信号输出功能，适应各种Cameralink、LVDS数字信号，自动设置信号源参数 • 典型应用：例如工业检测、医疗设备信号采集

  12. OK图像采集卡的选型 • 需求类型8：普通彩色视频信号采集 • 推荐产品：OK-C30A系列卡 • 推荐理由：采集各种标准彩色视频信号，支持复合视频、 S-Video输入，10比特信号采样 • 典型应用：各种彩色医疗设备信号采集，彩超、胃肠镜、工业内窥镜，面部识别

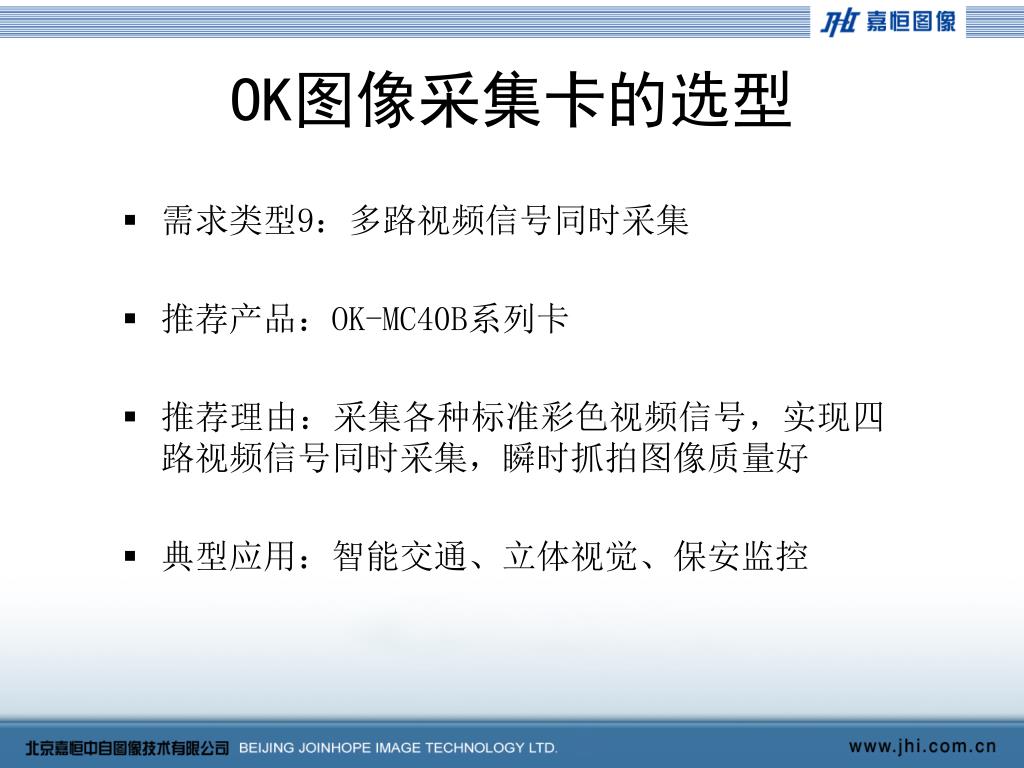

  13. OK图像采集卡的选型 • 需求类型9：多路视频信号同时采集 • 推荐产品：OK-MC40B系列卡 • 推荐理由：采集各种标准彩色视频信号，实现四路视频信号同时采集，瞬时抓拍图像质量好 • 典型应用：智能交通、立体视觉、保安监控

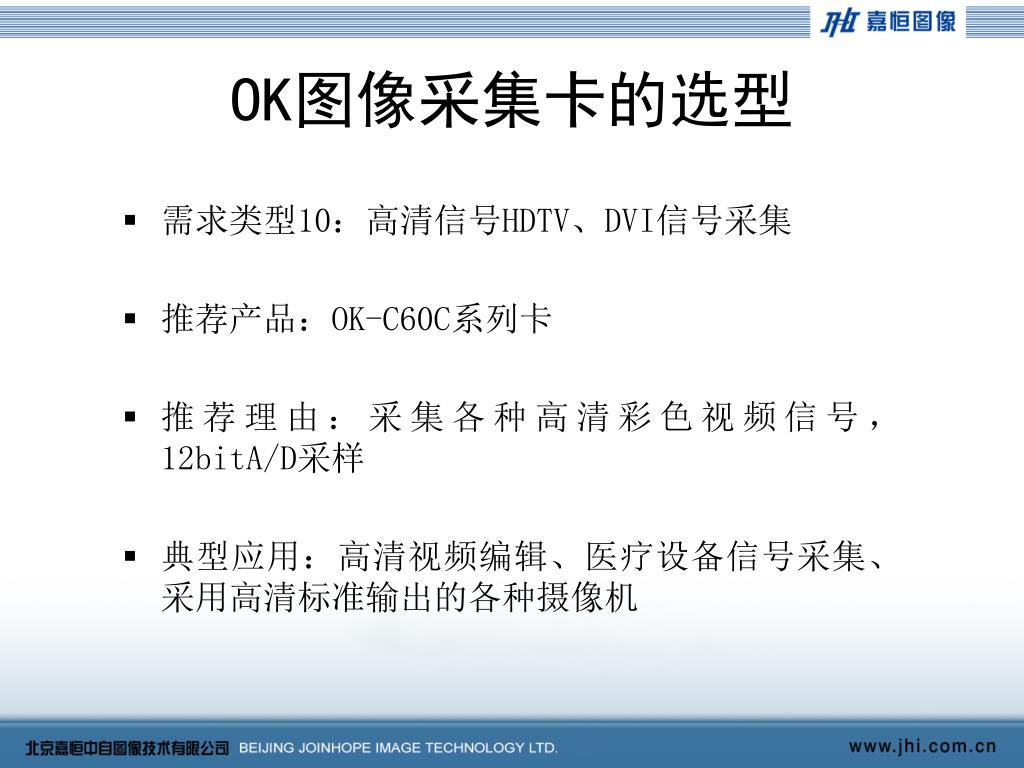

  14. OK图像采集卡的选型 • 需求类型10：高清信号HDTV、DVI信号采集 • 推荐产品：OK-C60C系列卡 • 推荐理由：采集各种高清彩色视频信号，12bitA/D采样 • 典型应用：高清视频编辑、医疗设备信号采集、采用高清标准输出的各种摄像机

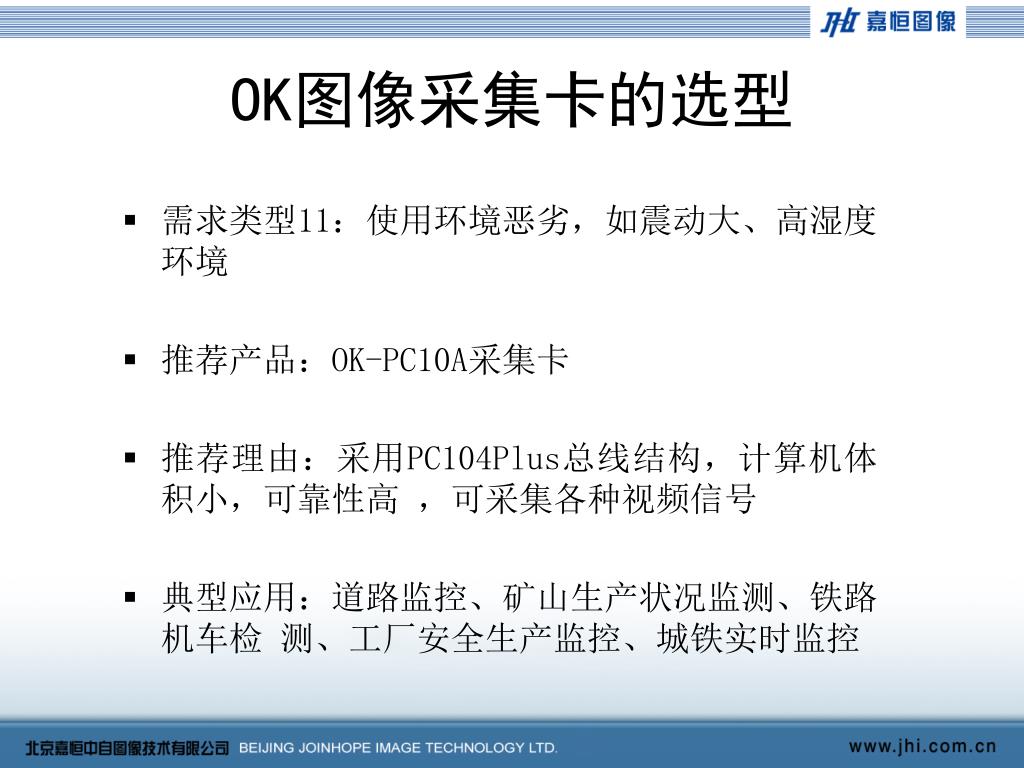

  15. OK图像采集卡的选型 • 需求类型11：使用环境恶劣，如震动大、高湿度环境 • 推荐产品：OK-PC10A采集卡 • 推荐理由：采用PC104Plus总线结构，计算机体积小，可靠性高 ，可采集各种视频信号 • 典型应用：道路监控、矿山生产状况监测、铁路机车检 测、工厂安全生产监控、城铁实时监控

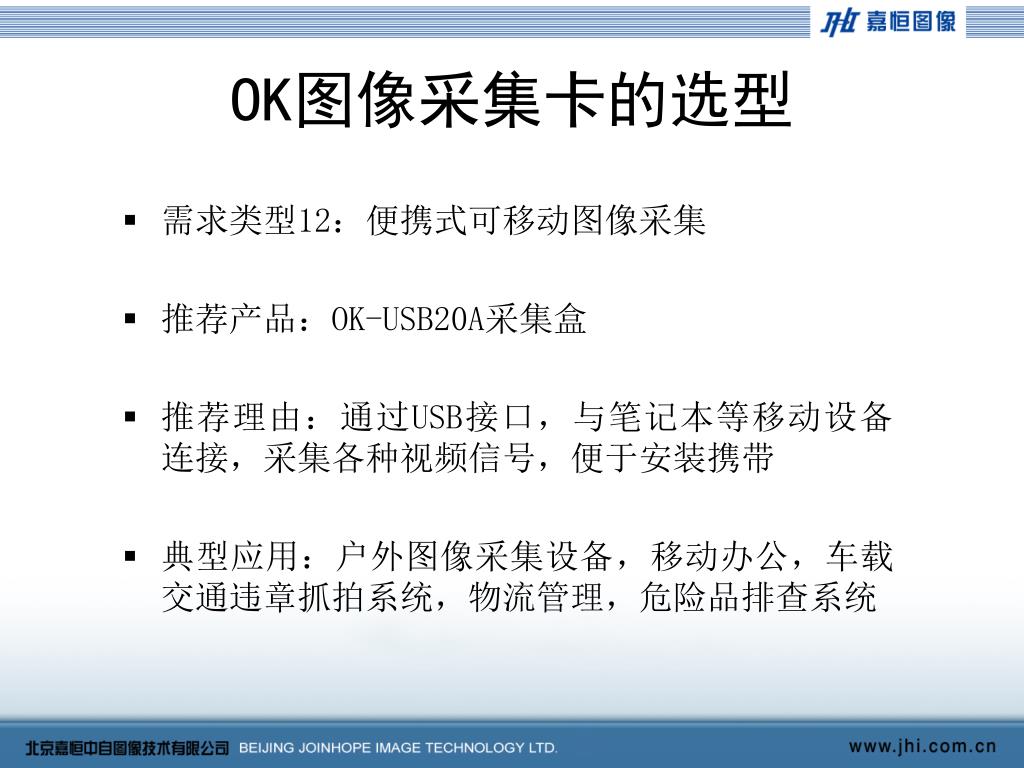

  16. OK图像采集卡的选型 • 需求类型12：便携式可移动图像采集 • 推荐产品：OK-USB20A采集盒 • 推荐理由：通过USB接口，与笔记本等移动设备连接，采集各种视频信号，便于安装携带 • 典型应用：户外图像采集设备，移动办公，车载交通违章抓拍系统，物流管理，危险品排查系统

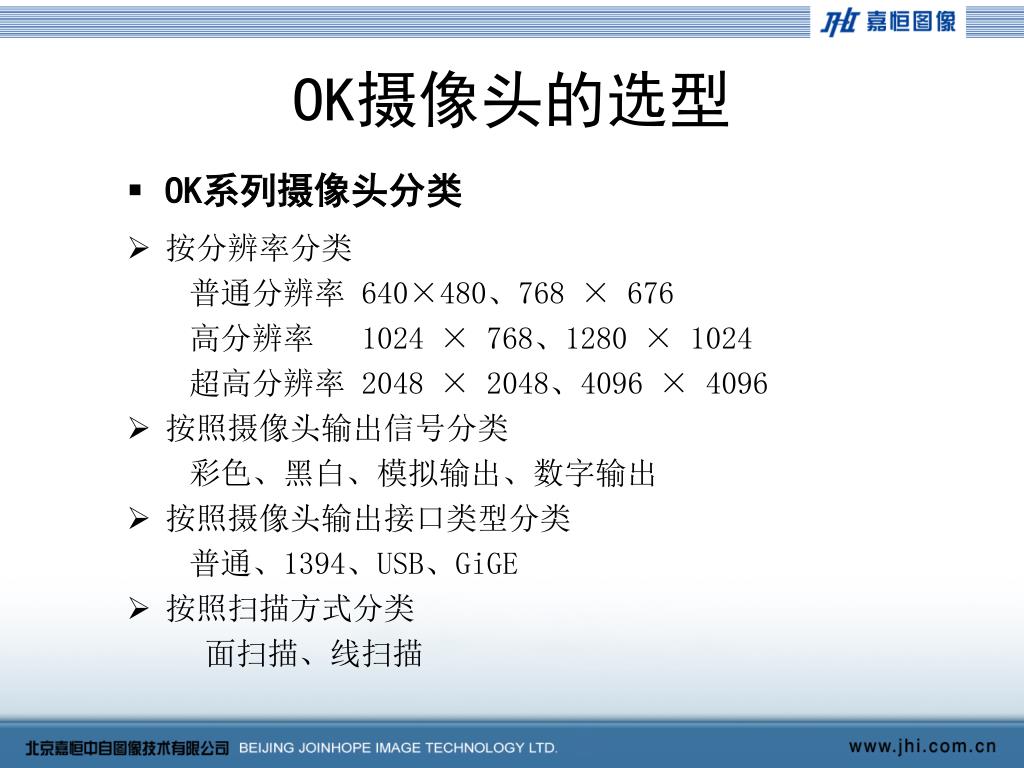

  17. OK摄像头的选型 • OK系列摄像头分类 • 按分辨率分类 普通分辨率 640×480、768 × 676 高分辨率 1024 × 768、1280 × 1024 超高分辨率 2048 × 2048、4096 × 4096 • 按照摄像头输出信号分类 彩色、黑白、模拟输出、数字输出 • 按照摄像头输出接口类型分类 普通、1394、USB、GiGE • 按照扫描方式分类 面扫描、线扫描

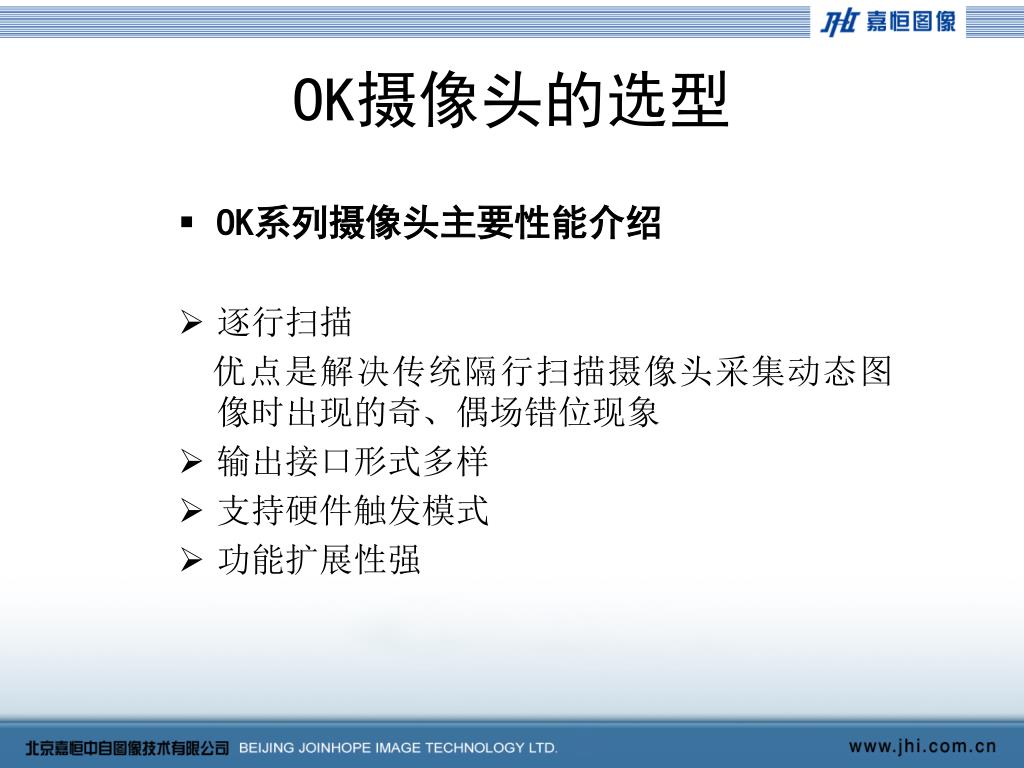

  18. OK摄像头的选型 • OK系列摄像头主要性能介绍 • 逐行扫描 优点是解决传统隔行扫描摄像头采集动态图像时出现的奇、偶场错位现象 • 输出接口形式多样 • 支持硬件触发模式 • 功能扩展性强

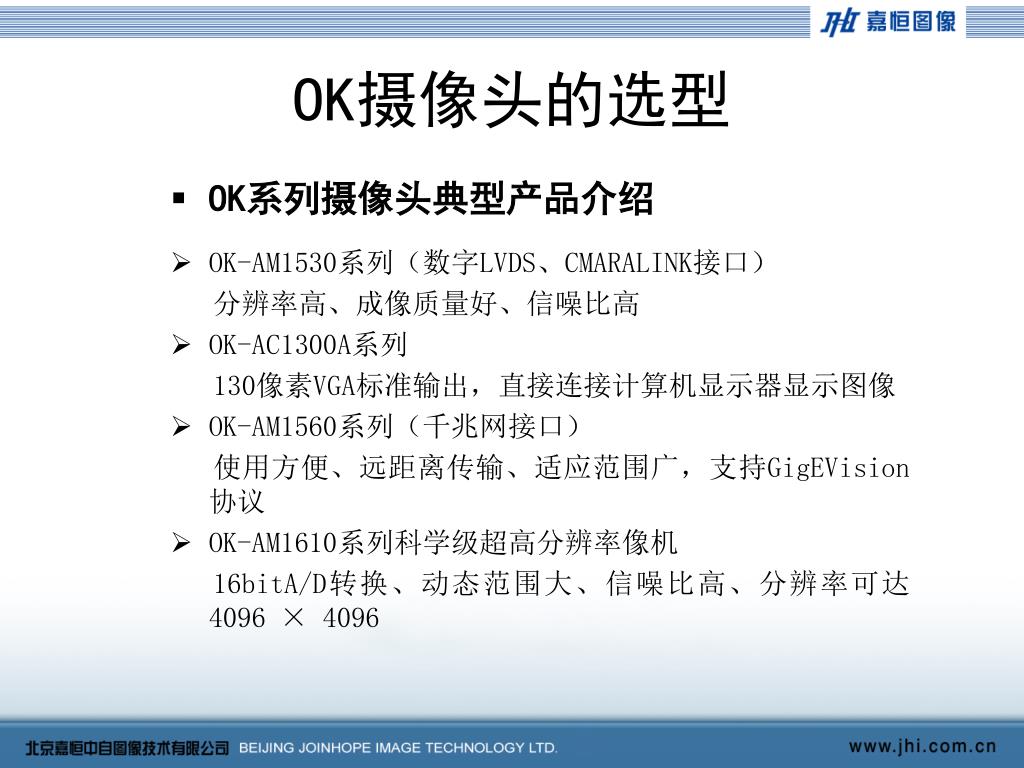

  19. OK摄像头的选型 • OK系列摄像头典型产品介绍 • OK-AM1530系列（数字LVDS、CMARALINK接口） 分辨率高、成像质量好、信噪比高 • OK-AC1300A系列 130像素VGA标准输出，直接连接计算机显示器显示图像 • OK-AM1560系列（千兆网接口） 使用方便、远距离传输、适应范围广，支持GigEVision协议 • OK-AM1610系列科学级超高分辨率像机 16bitA/D转换、动态范围大、信噪比高、分辨率可达4096 × 4096

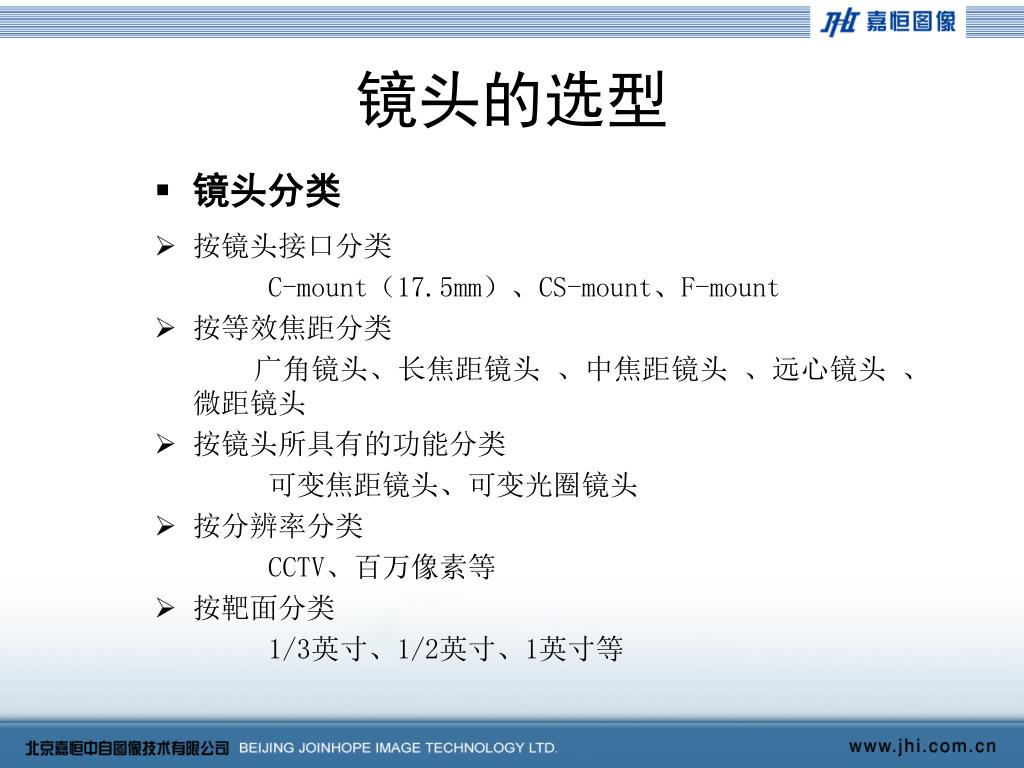

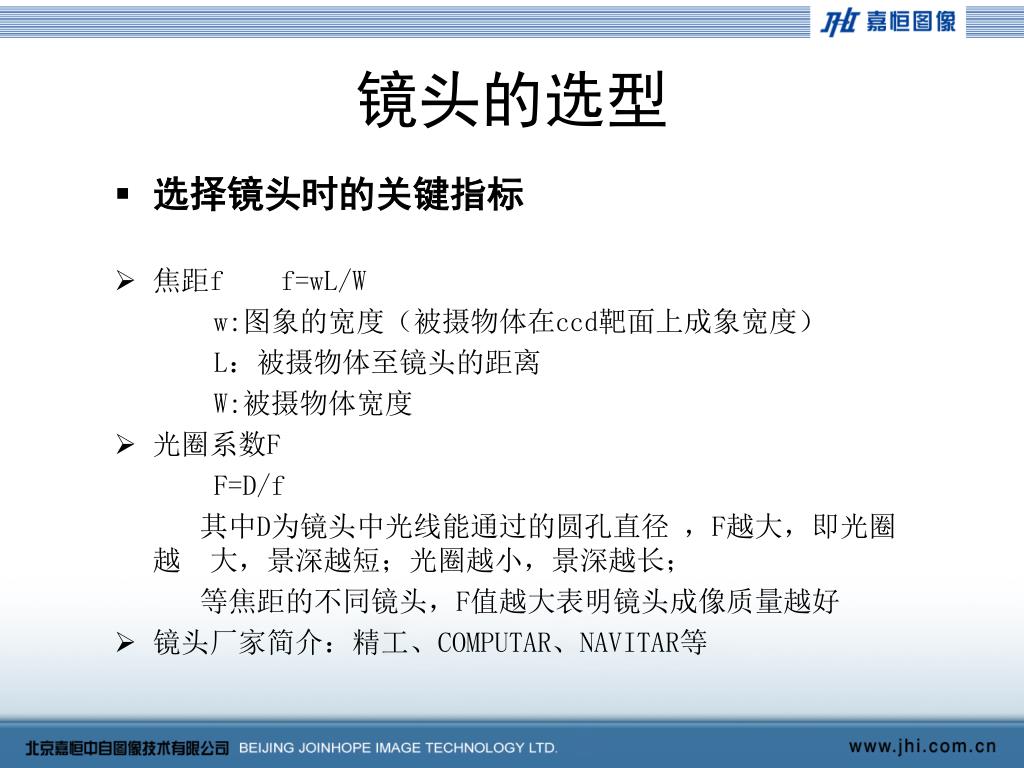

  20. 镜头的选型 • 镜头分类 • 按镜头接口分类 C-mount（17.5mm）、CS-mount、F-mount • 按等效焦距分类 广角镜头、长焦距镜头 、中焦距镜头 、远心镜头 、微距镜头 • 按镜头所具有的功能分类 可变焦距镜头、可变光圈镜头 • 按分辨率分类 CCTV、百万像素等 • 按靶面分类 1/3英寸、1/2英寸、1英寸等

  21. 镜头的选型 • 选择镜头时的关键指标 • 焦距f f=wL/W w:图象的宽度（被摄物体在ccd靶面上成象宽度） L：被摄物体至镜头的距离 W:被摄物体宽度 • 光圈系数F F=D/f 其中D为镜头中光线能通过的圆孔直径 ，F越大，即光圈越 大，景深越短；光圈越小，景深越长； 等焦距的不同镜头，F值越大表明镜头成像质量越好 • 镜头厂家简介：精工、COMPUTAR、NAVITAR等

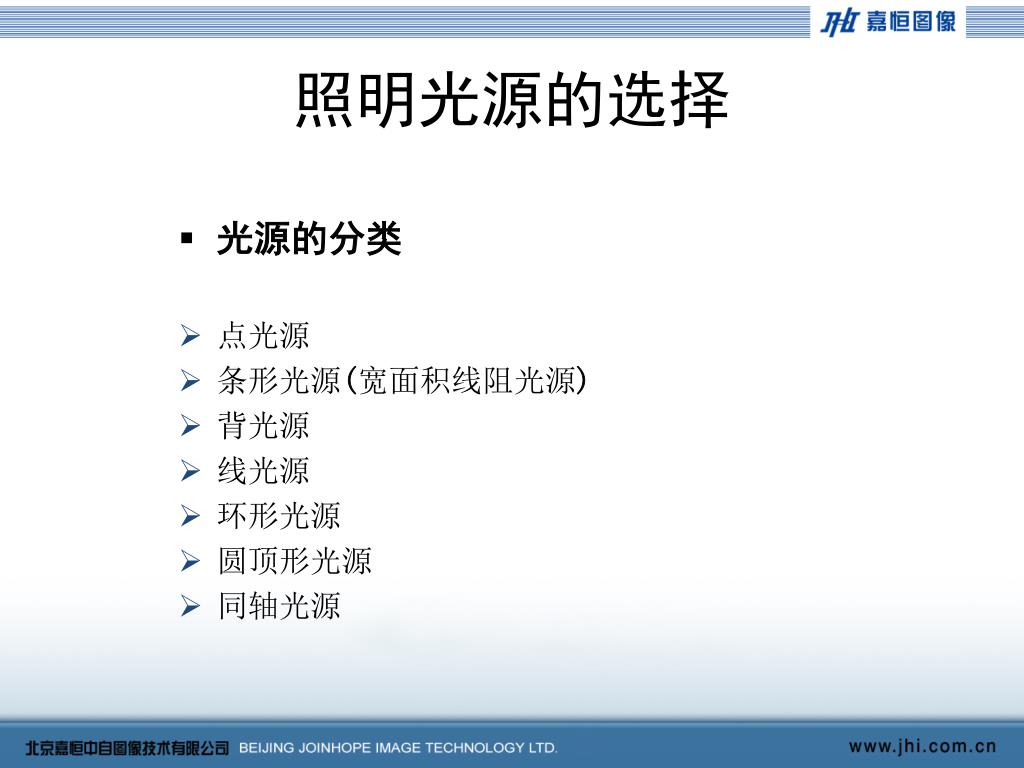

  22. 照明光源的选择 • 光源的分类 • 点光源 • 条形光源(宽面积线阻光源) • 背光源 • 线光源 • 环形光源 • 圆顶形光源 • 同轴光源

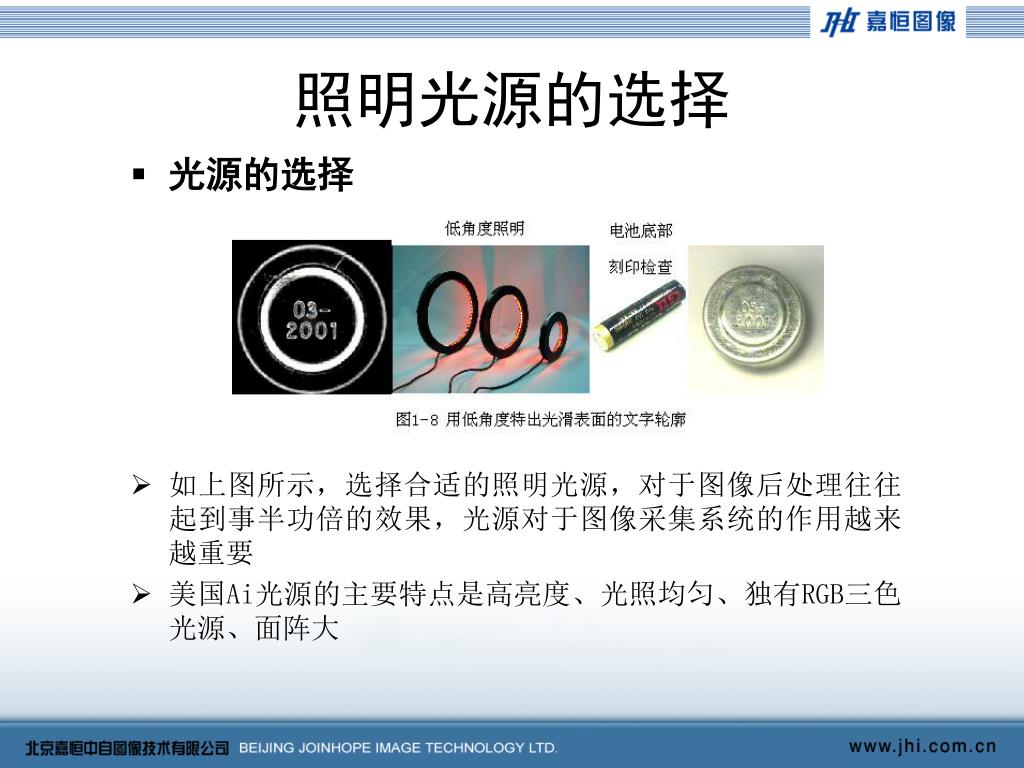

  23. 照明光源的选择 • 光源的选择 • 如上图所示，选择合适的照明光源，对于图像后处理往往起到事半功倍的效果，光源对于图像采集系统的作用越来越重要 • 美国Ai光源的主要特点是高亮度、光照均匀、独有RGB三色光源、面阵大

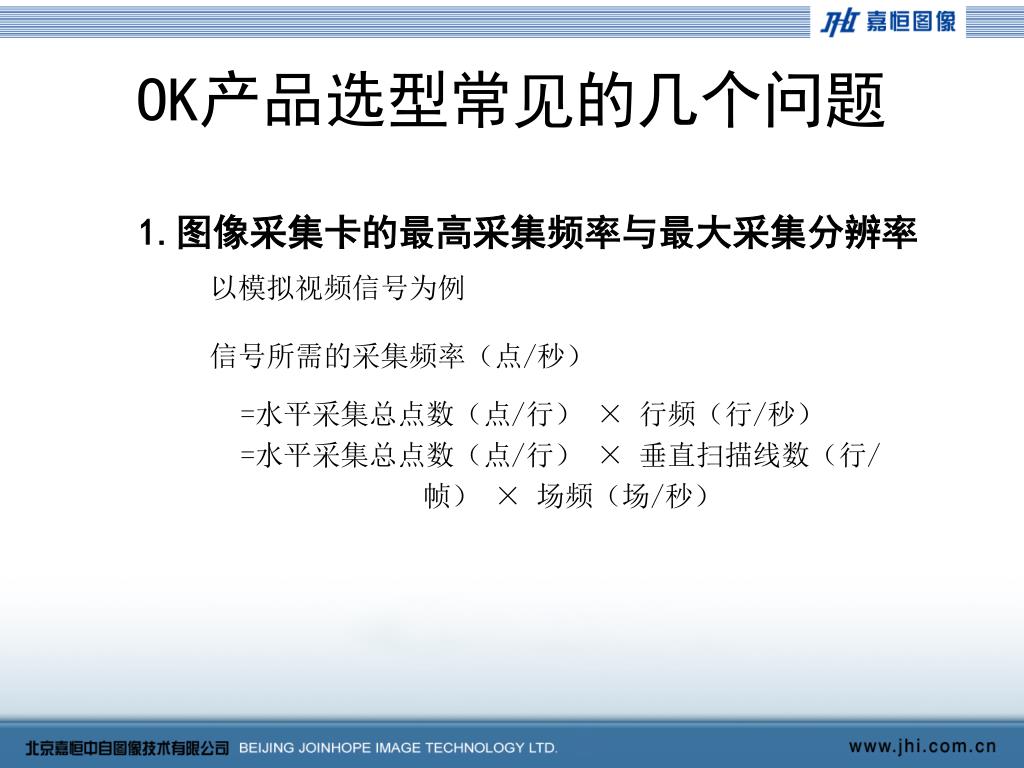

  24. OK产品选型常见的几个问题 1.图像采集卡的最高采集频率与最大采集分辨率 以模拟视频信号为例 信号所需的采集频率（点/秒） =水平采集总点数（点/行） × 行频（行/秒） =水平采集总点数（点/行） × 垂直扫描线数（行/ 帧） × 场频（场/秒）

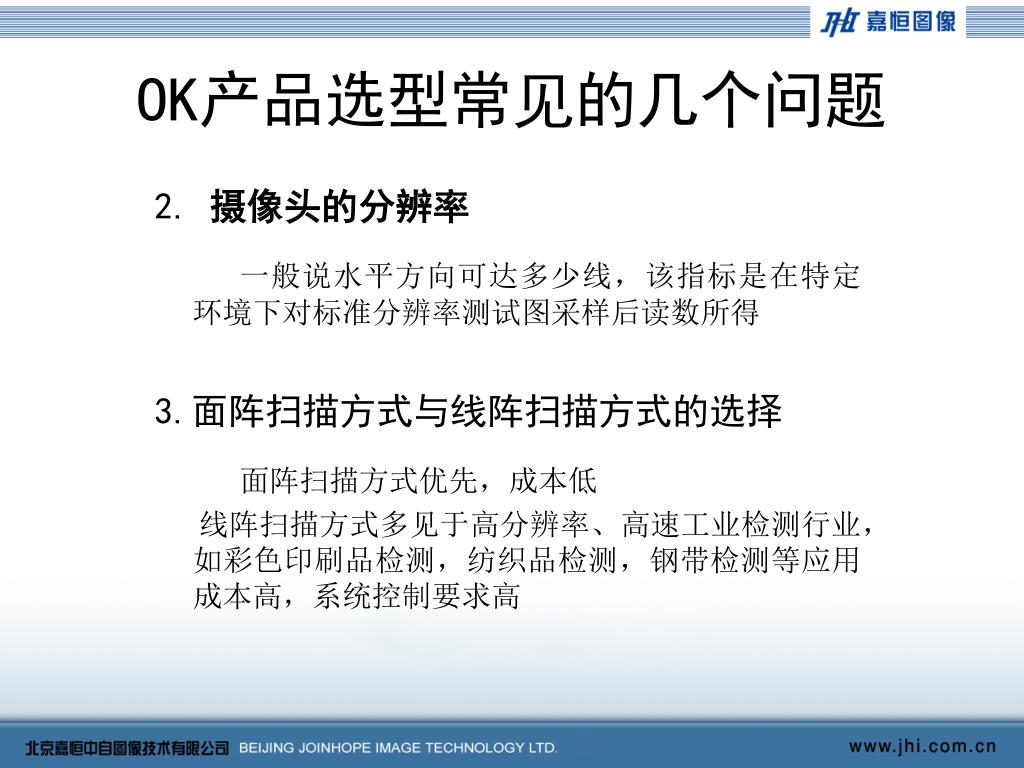

  25. OK产品选型常见的几个问题 2. 摄像头的分辨率 一般说水平方向可达多少线，该指标是在特定环境下对标准分辨率测试图采样后读数所得 • 3.面阵扫描方式与线阵扫描方式的选择 面阵扫描方式优先，成本低 线阵扫描方式多见于高分辨率、高速工业检测行业， 如彩色印刷品检测，纺织品检测，钢带检测等应用成本高，系统控制要求高

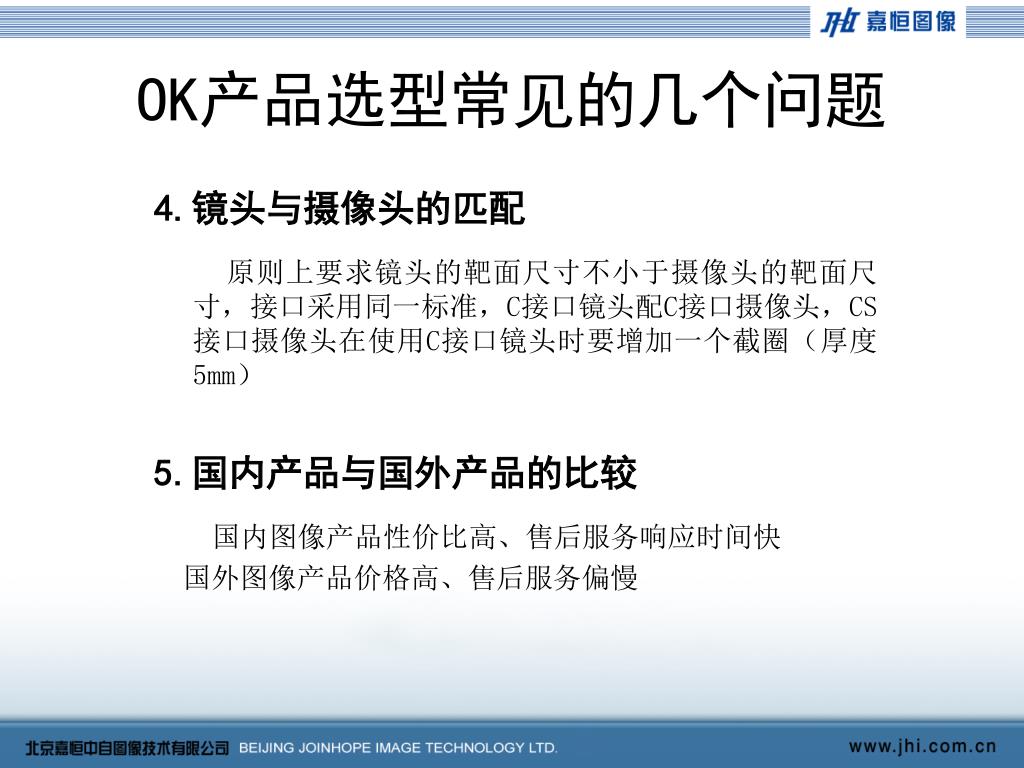

  26. OK产品选型常见的几个问题 4.镜头与摄像头的匹配 原则上要求镜头的靶面尺寸不小于摄像头的靶面尺寸，接口采用同一标准，C接口镜头配C接口摄像头，CS接口摄像头在使用C接口镜头时要增加一个截圈（厚度5mm） • 5.国内产品与国外产品的比较 国内图像产品性价比高、售后服务响应时间快 国外图像产品价格高、售后服务偏慢

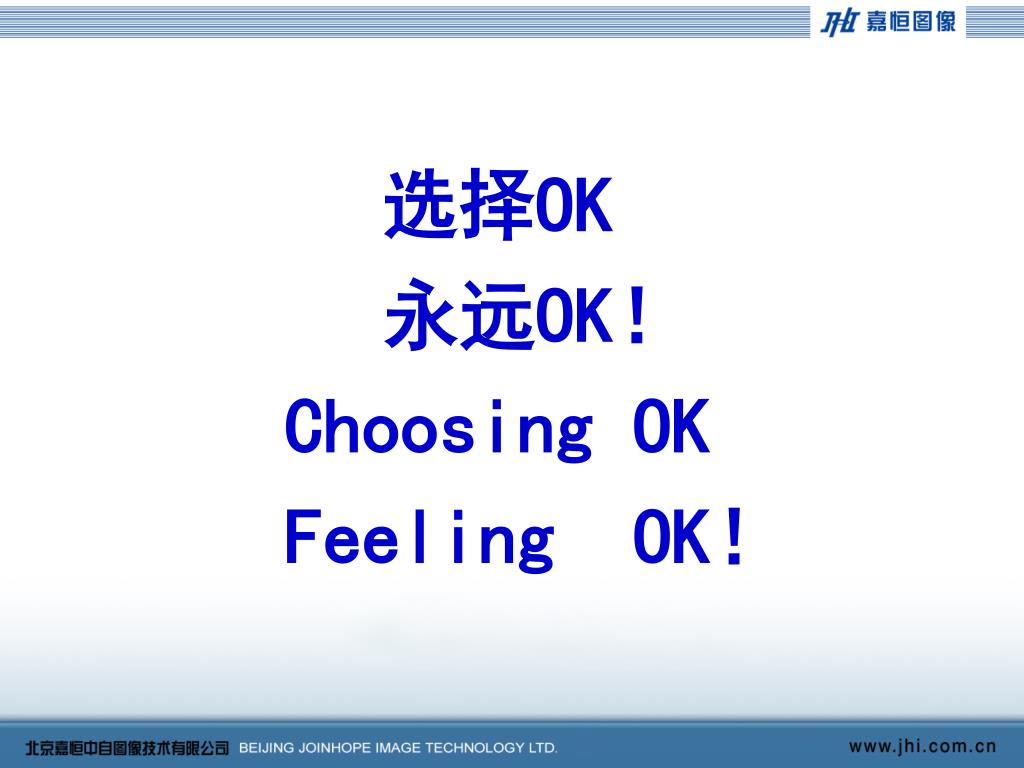

  27. 选择OK 永远OK！ Choosing OK Feeling OK！

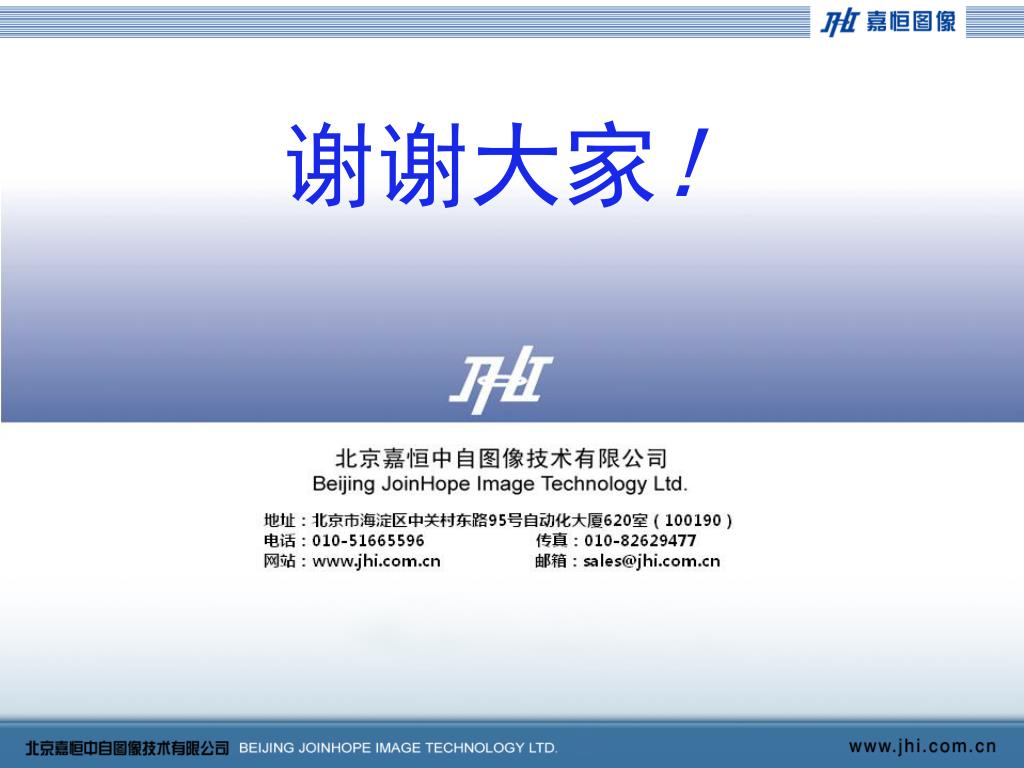

  28. 谢谢大家!
