第五节 触发器的逻辑功能及其描述方法

1. 第五节 触发器的逻辑功能及其描述方法 • 触发器按逻辑功能的分类 • 触发器的电路结构与 逻辑功能的关系 总目录 推出 下页

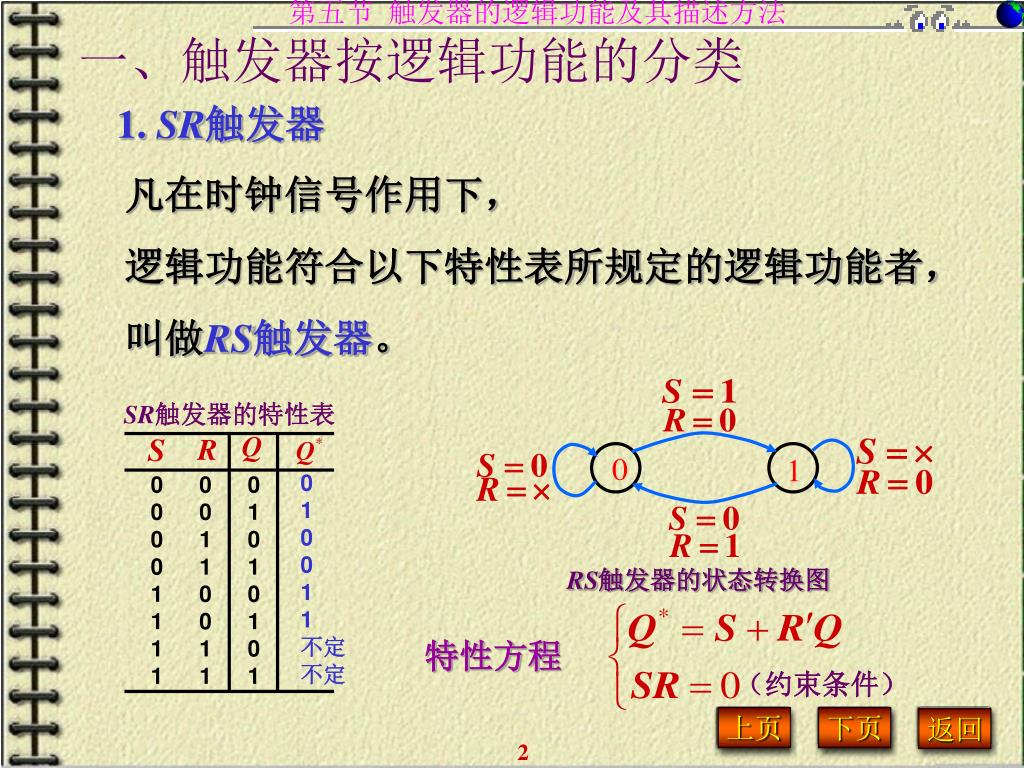

2. SR触发器的特性表 0 1 0 0 1 1 不定 不定 00001111 00110011 01010101 RS触发器的状态转换图 特性方程 （约束条件） 一、触发器按逻辑功能的分类 1. SR触发器 凡在时钟信号作用下， 逻辑功能符合以下特性表所规定的逻辑功能者， 叫做RS触发器。 上页 下页 返回

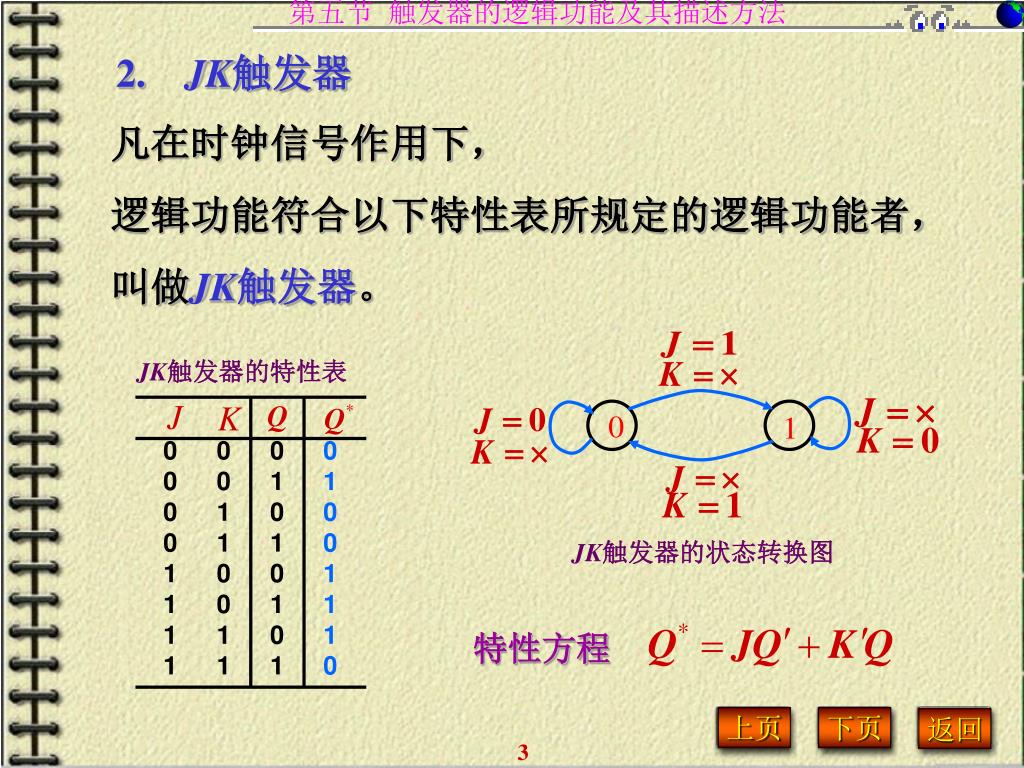

3. JK触发器的特性表 00001111 00110011 01010101 0 1 0 0 1 1 1 0 JK触发器的状态转换图 特性方程 2. JK触发器 凡在时钟信号作用下， 逻辑功能符合以下特性表所规定的逻辑功能者， 叫做JK触发器。 上页 下页 返回

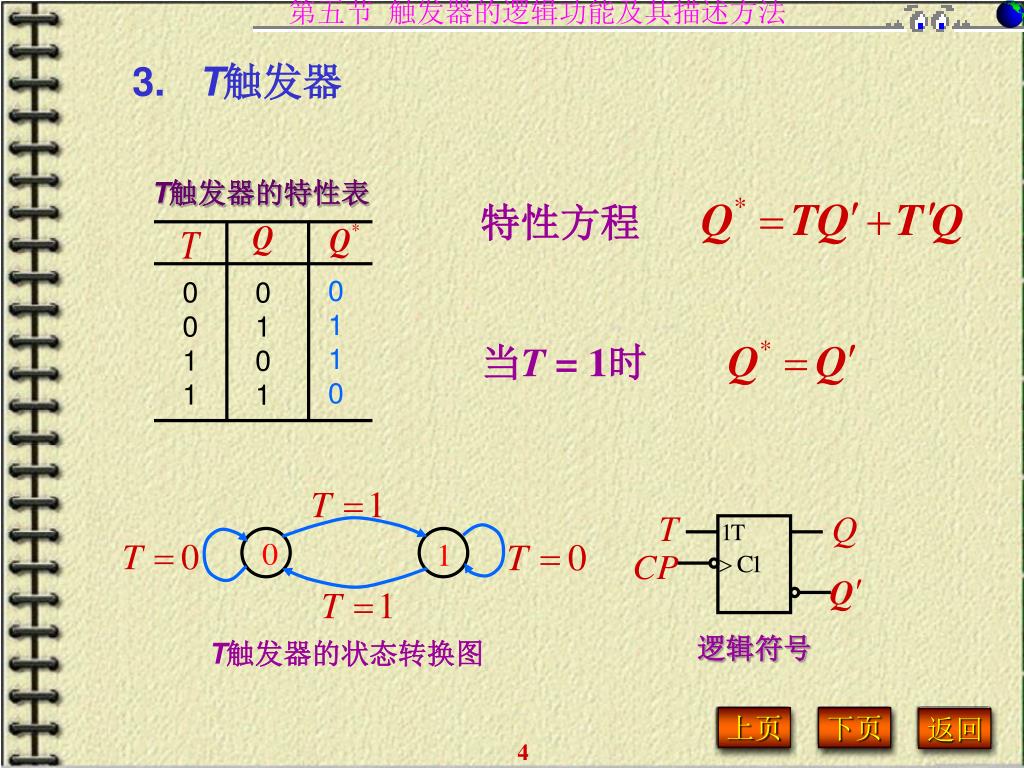

4. T触发器的特性表 0110 0011 0101 逻辑符号 T触发器的状态转换图 3. T触发器 特性方程 当T= 1时 上页 下页 返回

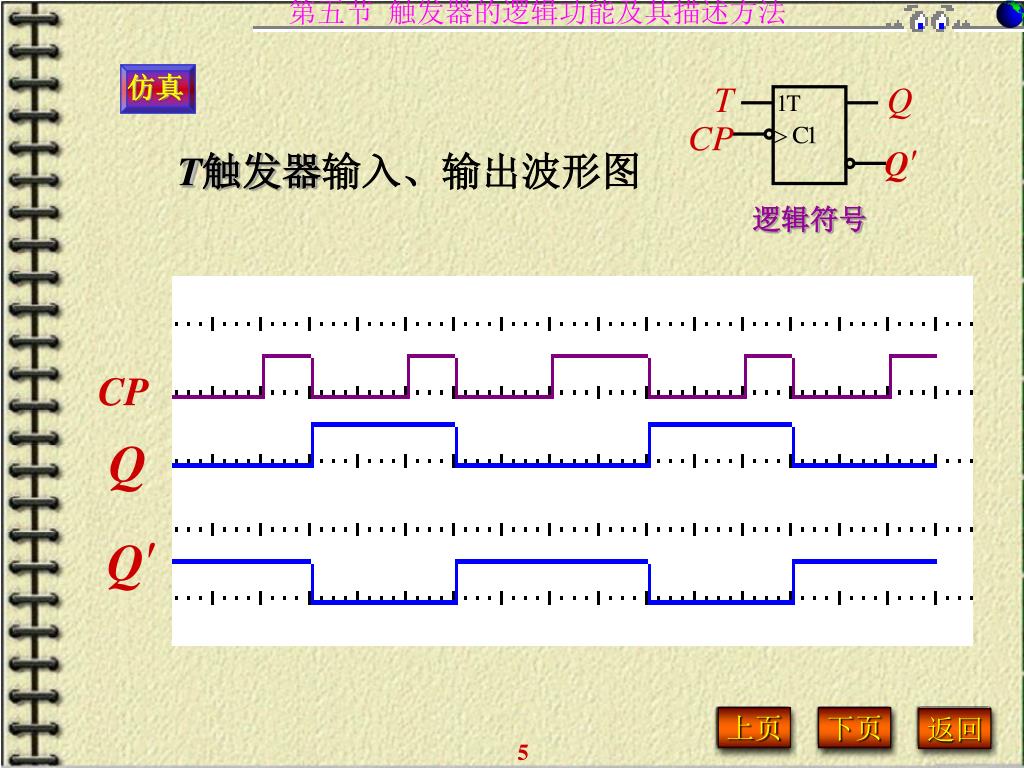

5. 逻辑符号 仿真 T触发器输入、输出波形图 CP 上页 下页 返回

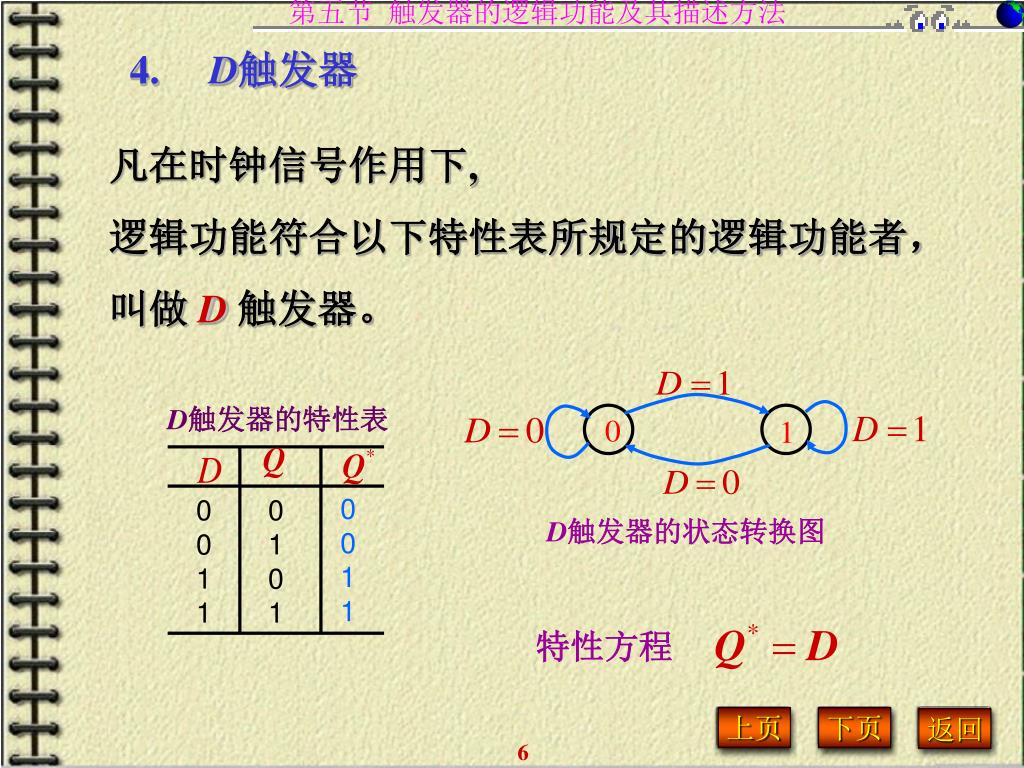

6. D触发器的特性表 0011 0011 0101 D触发器的状态转换图 4. D触发器 凡在时钟信号作用下, 逻辑功能符合以下特性表所规定的逻辑功能者， 叫做 D触发器。 特性方程 上页 下页 返回

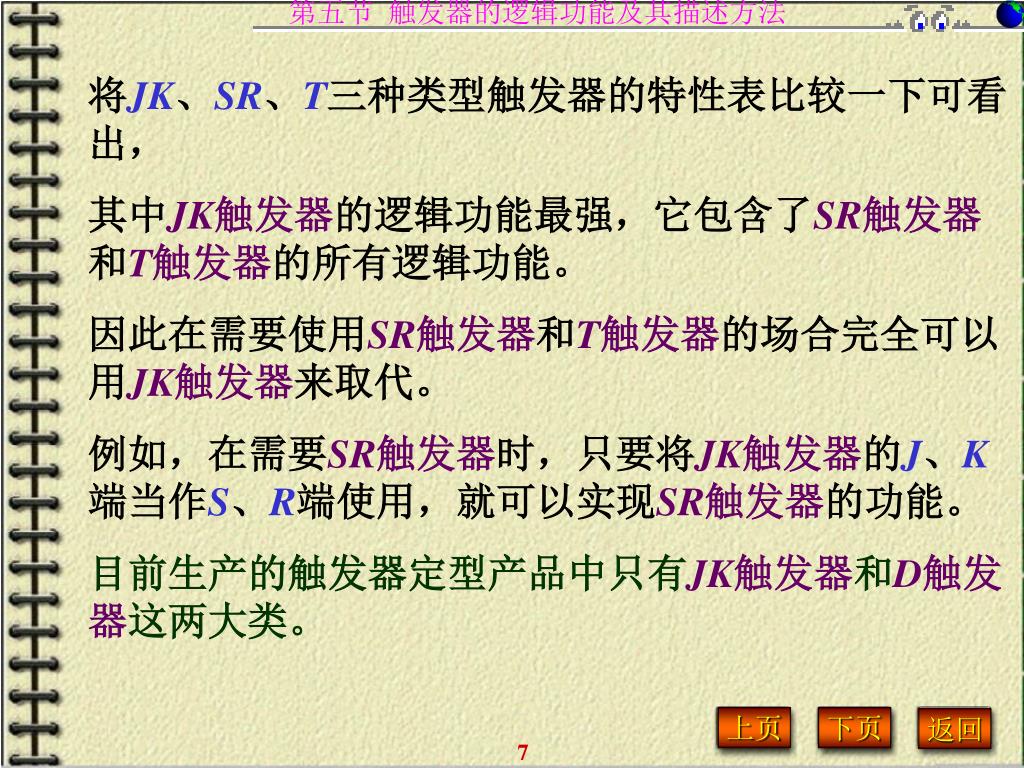

7. 将JK、SR、T三种类型触发器的特性表比较一下可看出，将JK、SR、T三种类型触发器的特性表比较一下可看出， 其中JK触发器的逻辑功能最强，它包含了SR触发器和T触发器的所有逻辑功能。 因此在需要使用SR触发器和T触发器的场合完全可以用JK触发器来取代。 例如，在需要SR触发器时，只要将JK触发器的J、K端当作S、R端使用，就可以实现SR触发器的功能。 目前生产的触发器定型产品中只有JK触发器和D触发器这两大类。 上页 下页 返回

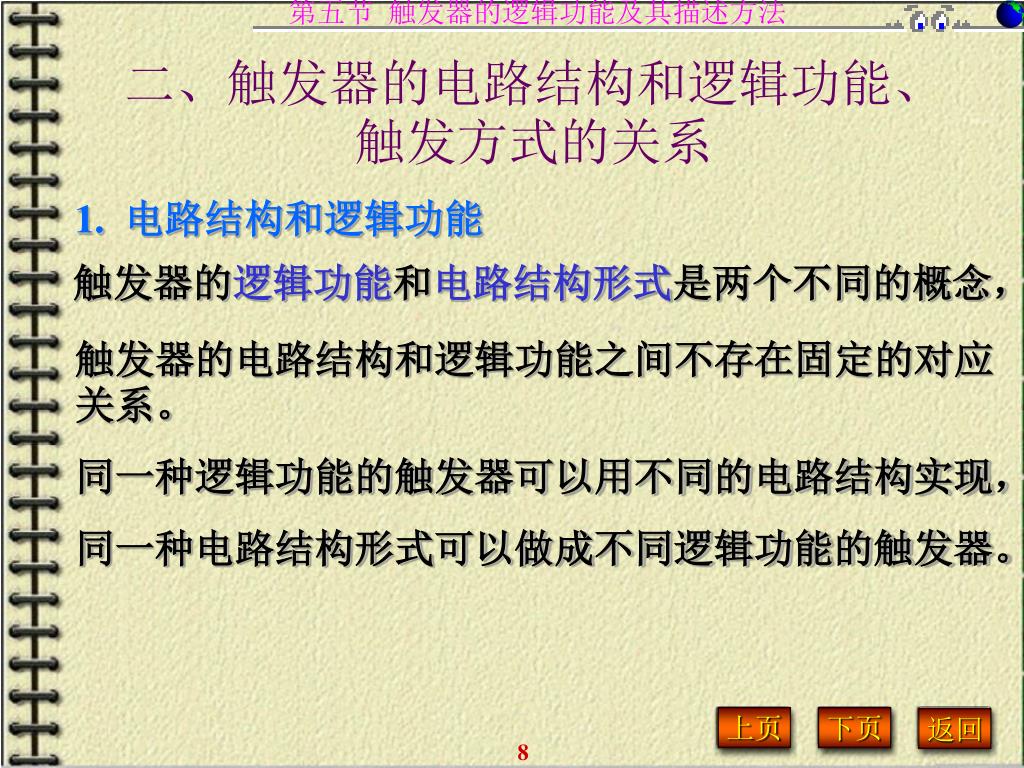

8. 二、触发器的电路结构和逻辑功能、触发方式的关系二、触发器的电路结构和逻辑功能、触发方式的关系 1. 电路结构和逻辑功能 触发器的逻辑功能和电路结构形式是两个不同的概念， 触发器的电路结构和逻辑功能之间不存在固定的对应关系。 同一种逻辑功能的触发器可以用不同的电路结构实现， 同一种电路结构形式可以做成不同逻辑功能的触发器。 上页 下页 返回

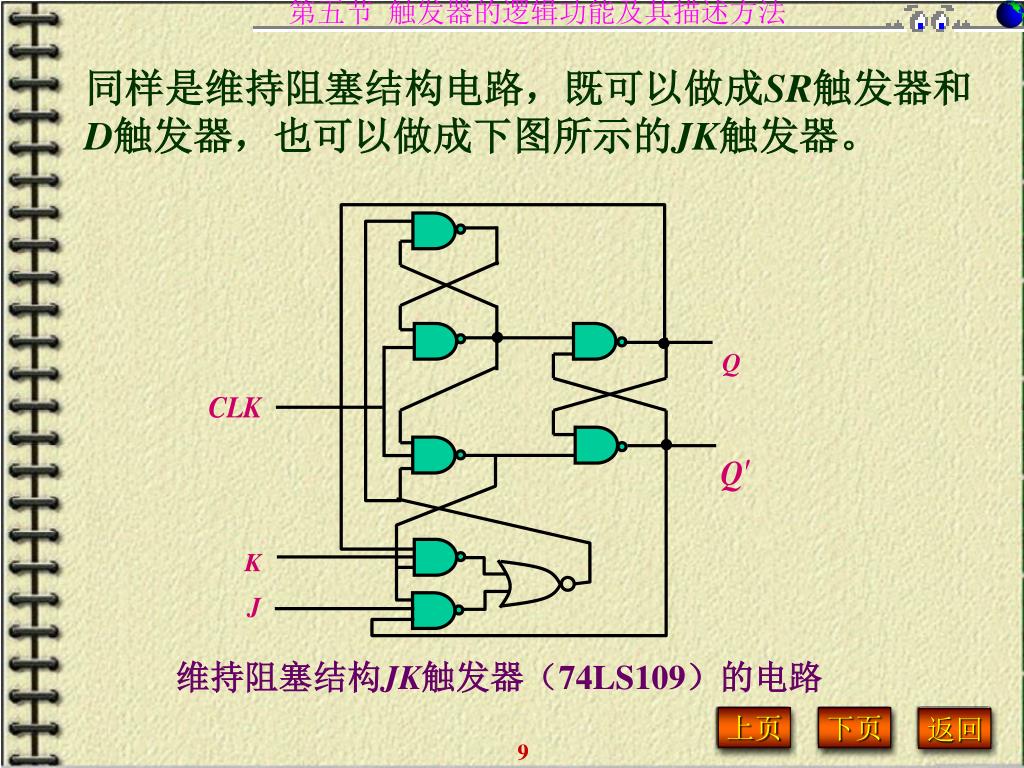

9. Q K J 维持阻塞结构JK触发器（74LS109）的电路 同样是维持阻塞结构电路，既可以做成SR触发器和D触发器，也可以做成下图所示的JK触发器。 上页 下页 返回

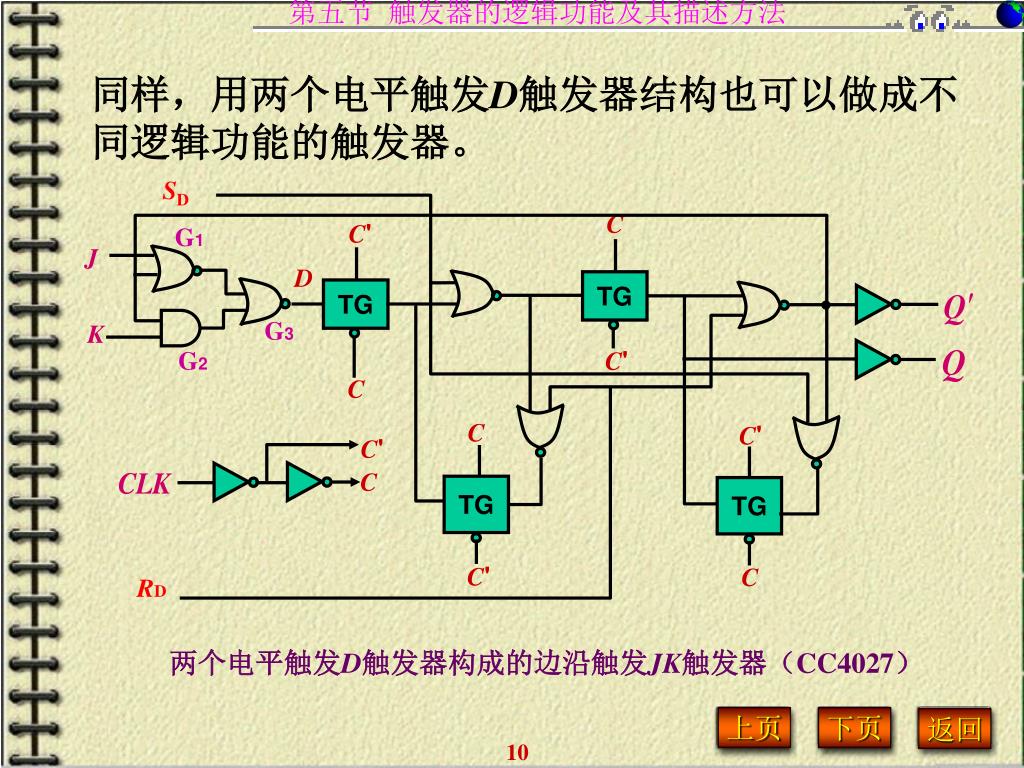

10. SD C C' G1 J D TG TG G3 K G2 C' C C C' C' C TG TG C' C RD 两个电平触发D触发器构成的边沿触发JK触发器（CC4027） 同样，用两个电平触发D触发器结构也可以做成不同逻辑功能的触发器。 上页 下页 返回

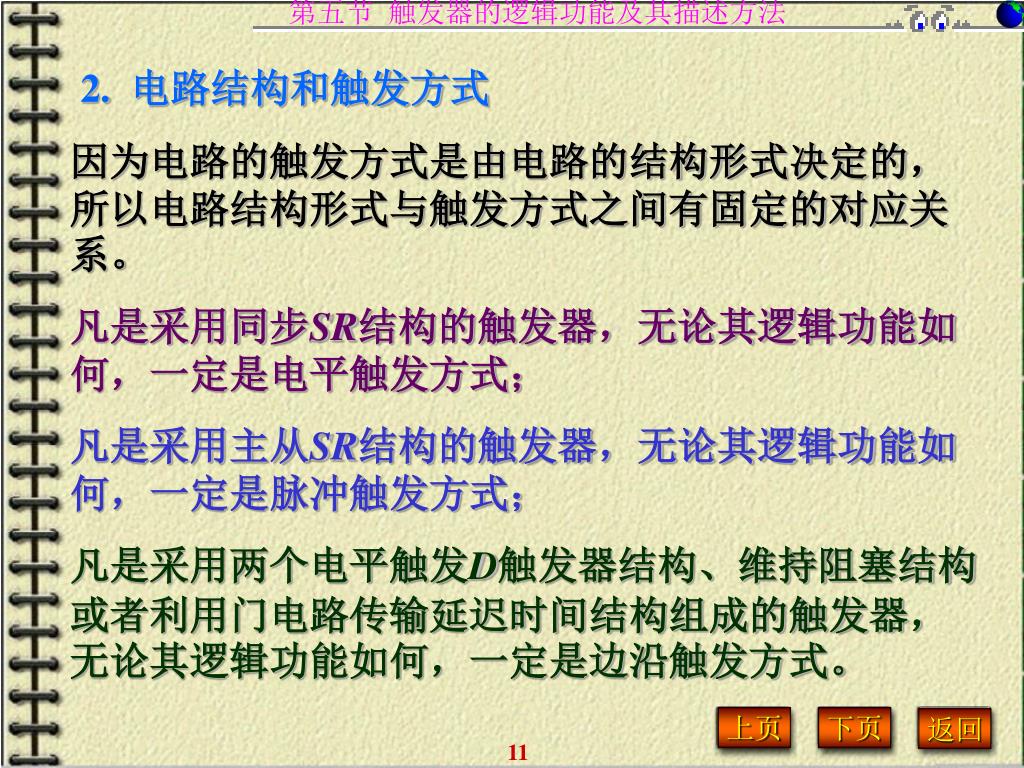

11. 2. 电路结构和触发方式 因为电路的触发方式是由电路的结构形式决定的，所以电路结构形式与触发方式之间有固定的对应关系。 凡是采用同步SR结构的触发器，无论其逻辑功能如何，一定是电平触发方式； 凡是采用主从SR结构的触发器，无论其逻辑功能如何，一定是脉冲触发方式； 凡是采用两个电平触发D触发器结构、维持阻塞结构或者利用门电路传输延迟时间结构组成的触发器，无论其逻辑功能如何，一定是边沿触发方式。 上页 下页 返回
