  1. 往復式活塞引擎 工作原理概述

  2. 往復式活塞引擎工作原理概述 一、往復式活塞引擎之構造

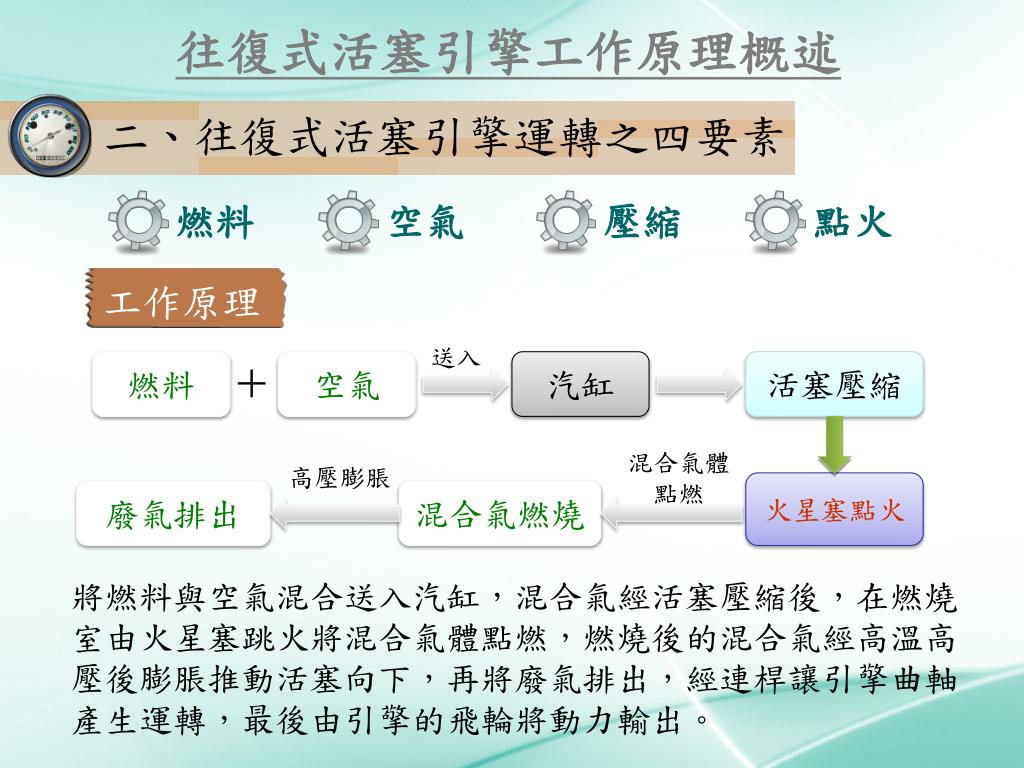

  3. 燃料 空氣 壓縮 點火 往復式活塞引擎工作原理概述 二、往復式活塞引擎運轉之四要素 工作原理 送入 燃料 ＋ 空氣 汽缸 活塞壓縮 混合氣體 點燃 高壓膨脹 火星塞點火 廢氣排出 混合氣燃燒 將燃料與空氣混合送入汽缸，混合氣經活塞壓縮後，在燃燒室由火星塞跳火將混合氣體點燃，燃燒後的混合氣經高溫高壓後膨脹推動活塞向下，再將廢氣排出，經連桿讓引擎曲軸產生運轉，最後由引擎的飛輪將動力輸出。

  4. 上死點（Top Dead Center，TDC）： 活塞頂面在汽缸中的最高點。 下死點（Bottom Dead Center，BDC）：活塞頂面在汽缸中的最低點。 往復式活塞引擎工作原理概述 三、往復式活塞引擎之上、下死點 上死點(TDC) 下死點(BDC)

  5. 往復式活塞引擎工作原理概述 四、「行程」的定義 所謂行程是指上死點(TDC)與下死點(BDC)間 的距離。 上死點(TDC) 行程 下死點(BDC)

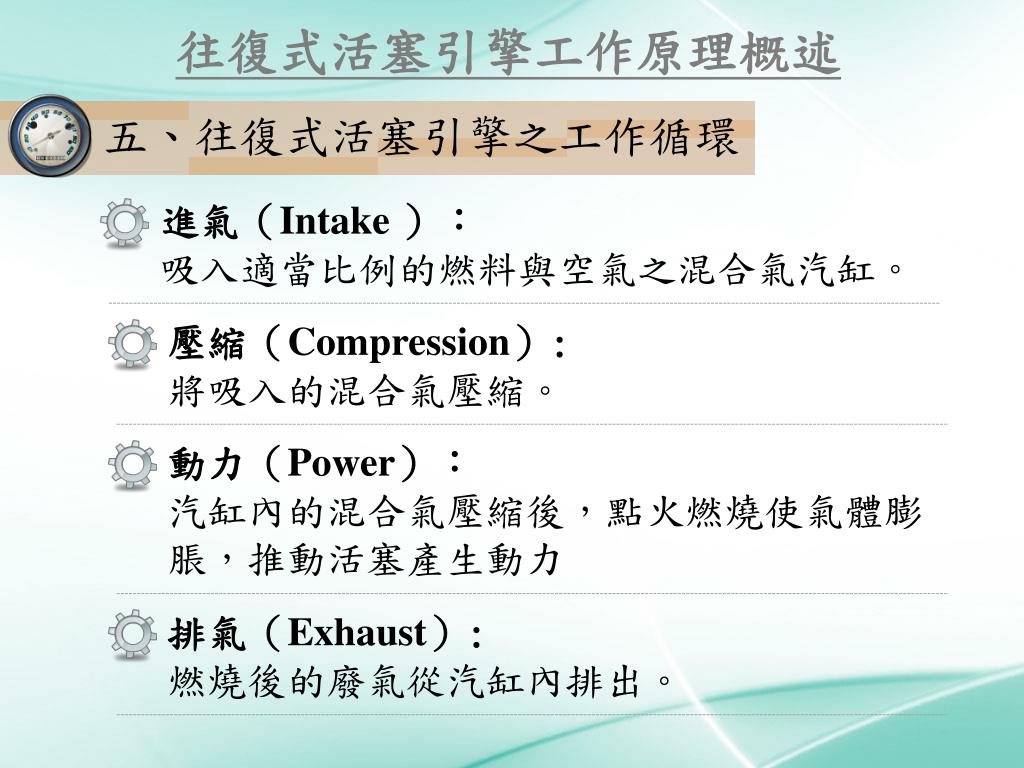

  6. 進氣（Intake ）： 吸入適當比例的燃料與空氣之混合氣汽缸。 壓縮（Compression）: 將吸入的混合氣壓縮。 動力（Power）： 汽缸內的混合氣壓縮後，點火燃燒使氣體膨 脹，推動活塞產生動力 排氣（Exhaust）: 燃燒後的廢氣從汽缸內排出。 往復式活塞引擎工作原理概述 五、往復式活塞引擎之工作循環
