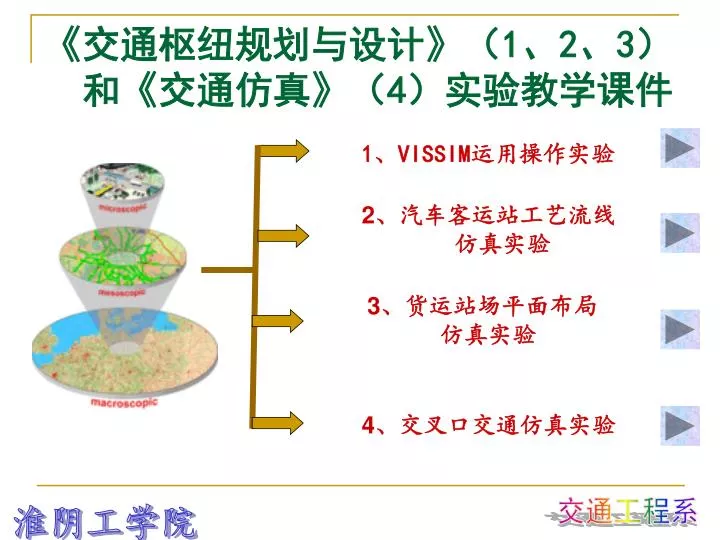

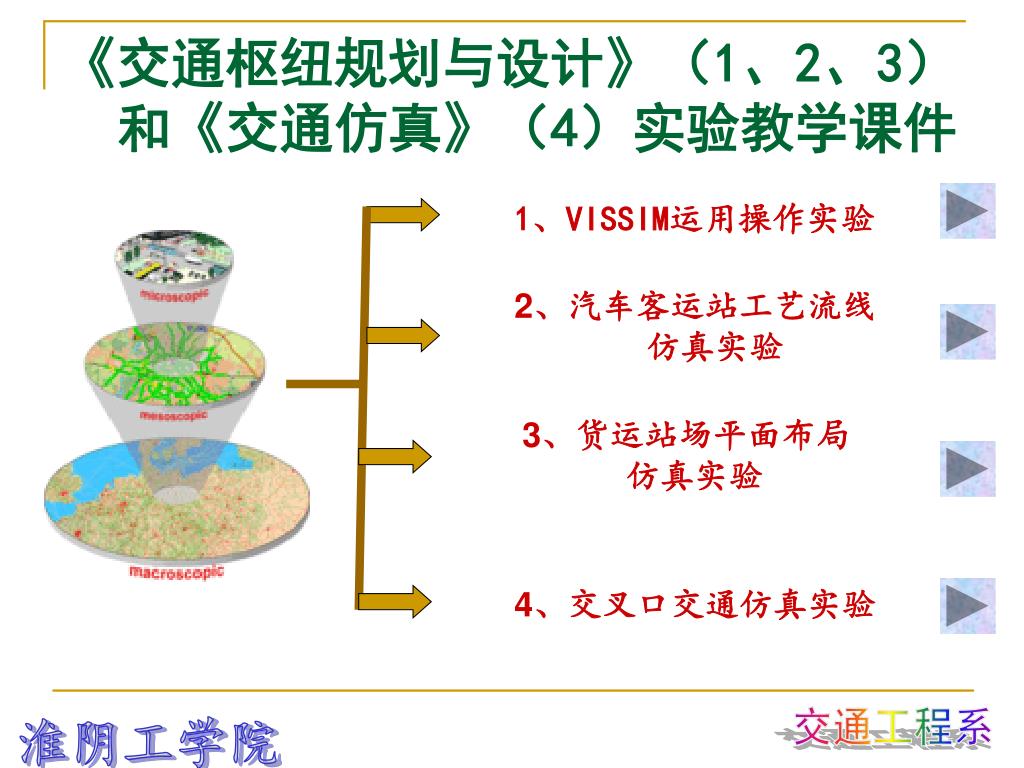

  1. 《交通枢纽规划与设计》（1、2、3） 和《交通仿真》（4）实验教学课件 1、VISSIM运用操作实验 2、汽车客运站工艺流线 仿真实验 3、货运站场平面布局 仿真实验 4、交叉口交通仿真实验

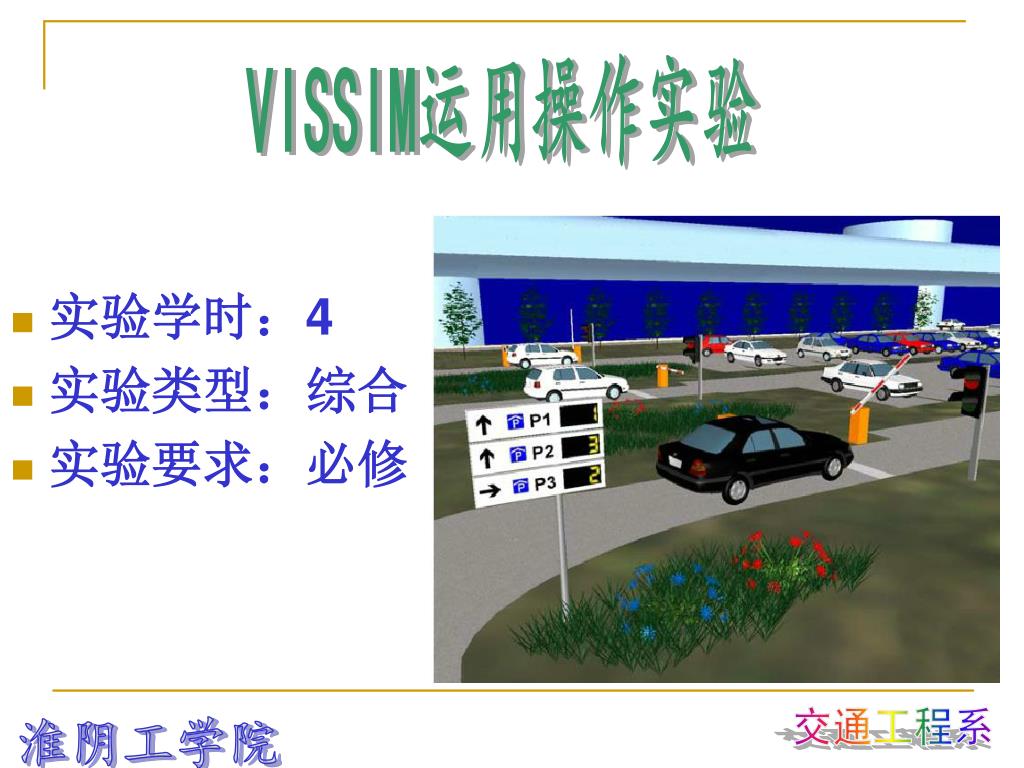

  2. VISSIM运用操作实验 • 实验学时：4 • 实验类型：综合 • 实验要求：必修

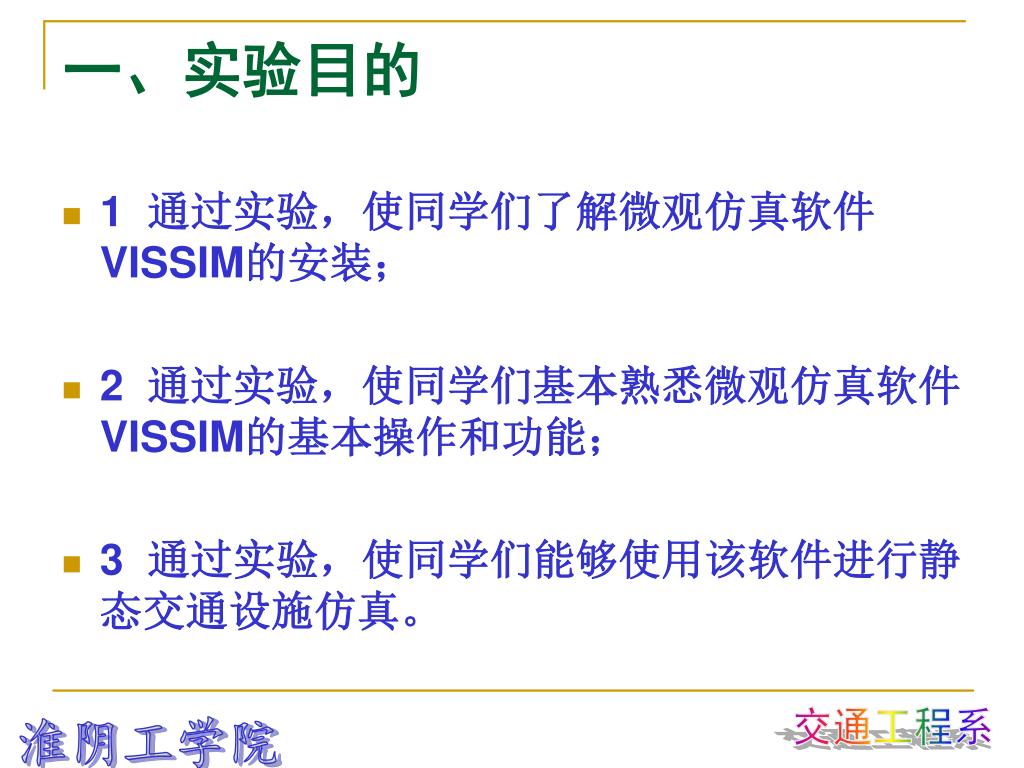

  3. 一、实验目的 • 1 通过实验，使同学们了解微观仿真软件VISSIM的安装； • 2 通过实验，使同学们基本熟悉微观仿真软件VISSIM的基本操作和功能； • 3 通过实验，使同学们能够使用该软件进行静态交通设施仿真。

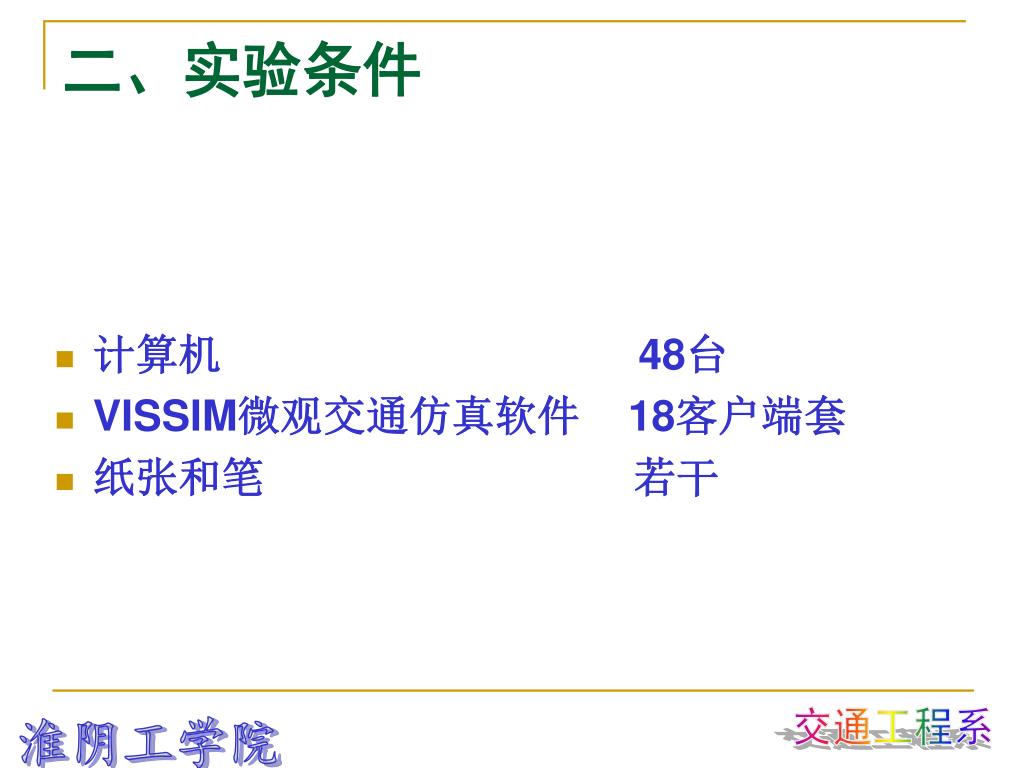

  4. 二、实验条件 • 计算机 48台 • VISSIM微观交通仿真软件 18客户端套 • 纸张和笔 若干

  5. 三、实验步骤 • 1、熟悉微观仿真软件VISSIM在实际交通工程中应用。 • 2、学习微观仿真软件VISSIM的安装。 • 3、学习微观仿真软件VISSIM的操作界面。 • 4、熟悉微观仿真软件VISSIM的操作菜单的功能。 • 5、进行简单的静态交通设施和交通流仿真。

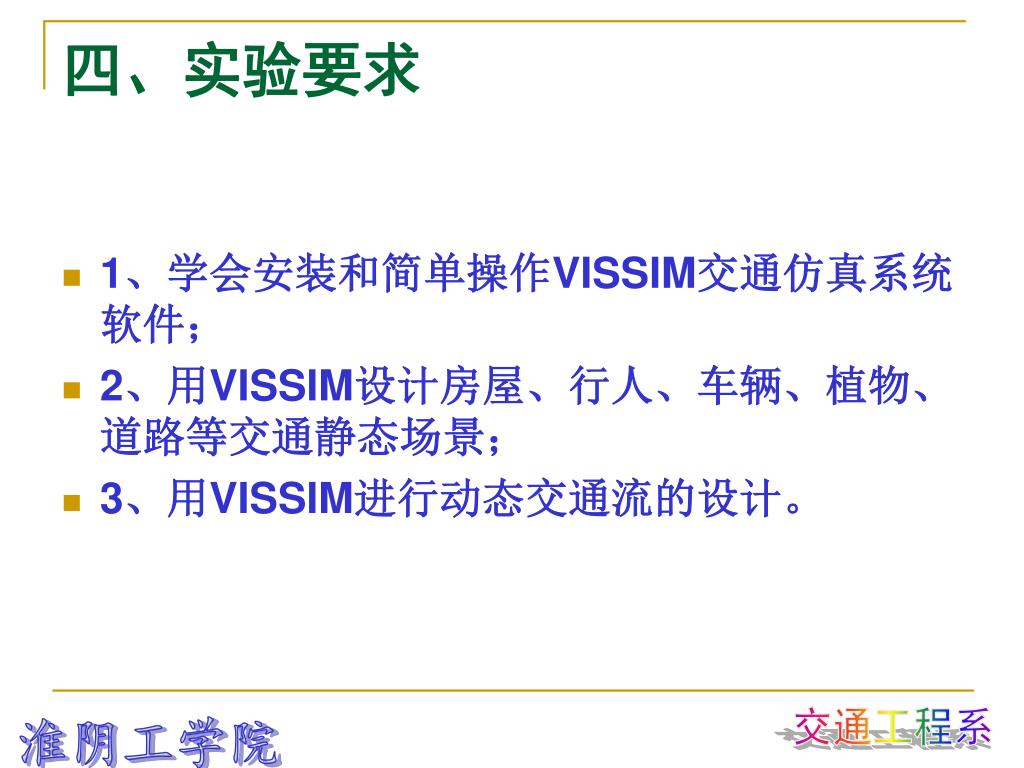

  6. 四、实验要求 • 1、学会安装和简单操作VISSIM交通仿真系统软件； • 2、用VISSIM设计房屋、行人、车辆、植物、道路等交通静态场景； • 3、用VISSIM进行动态交通流的设计。

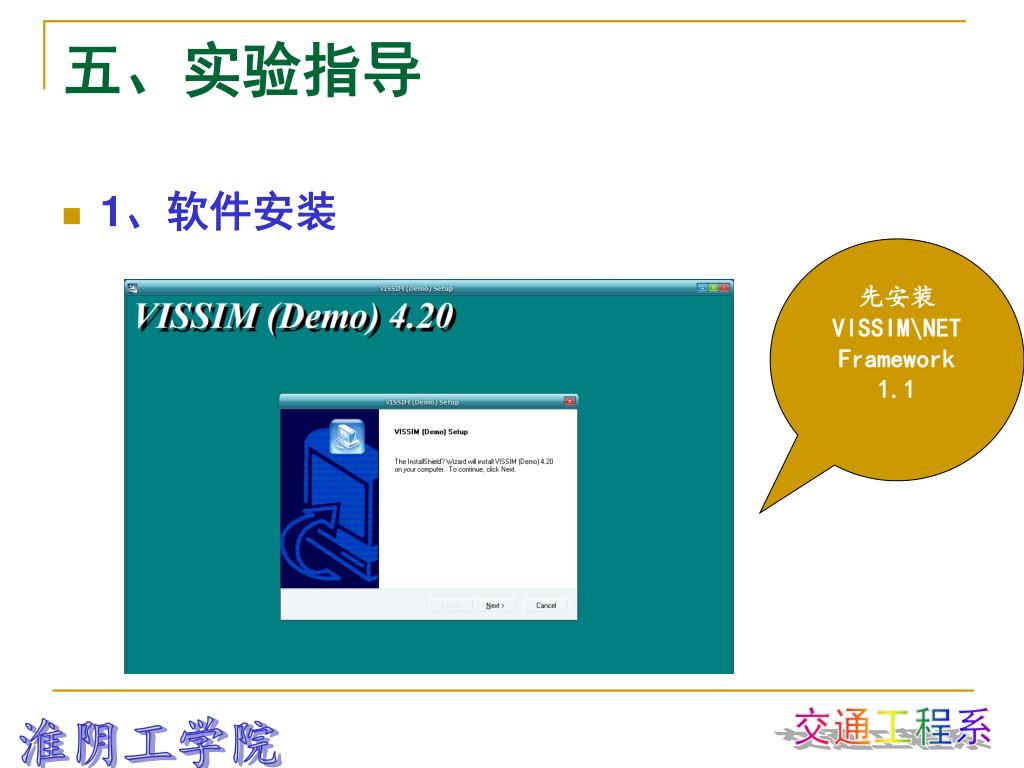

  7. 五、实验指导 • 1、软件安装 先安装VISSIM\NET Framework 1.1

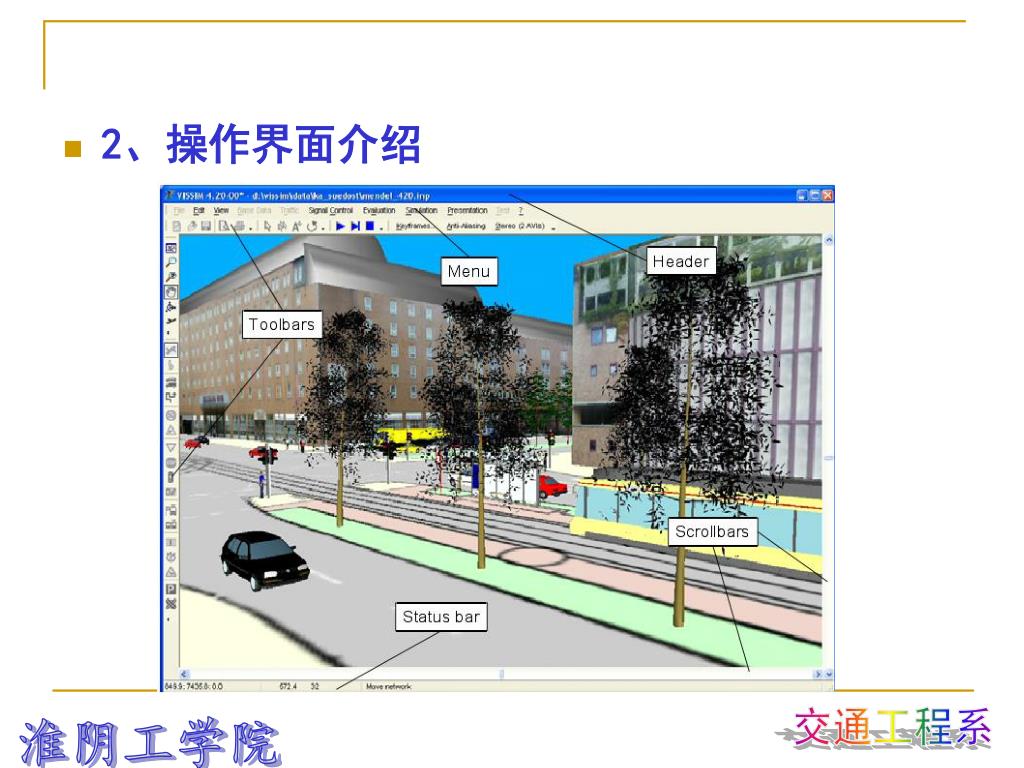

  8. 2、操作界面介绍

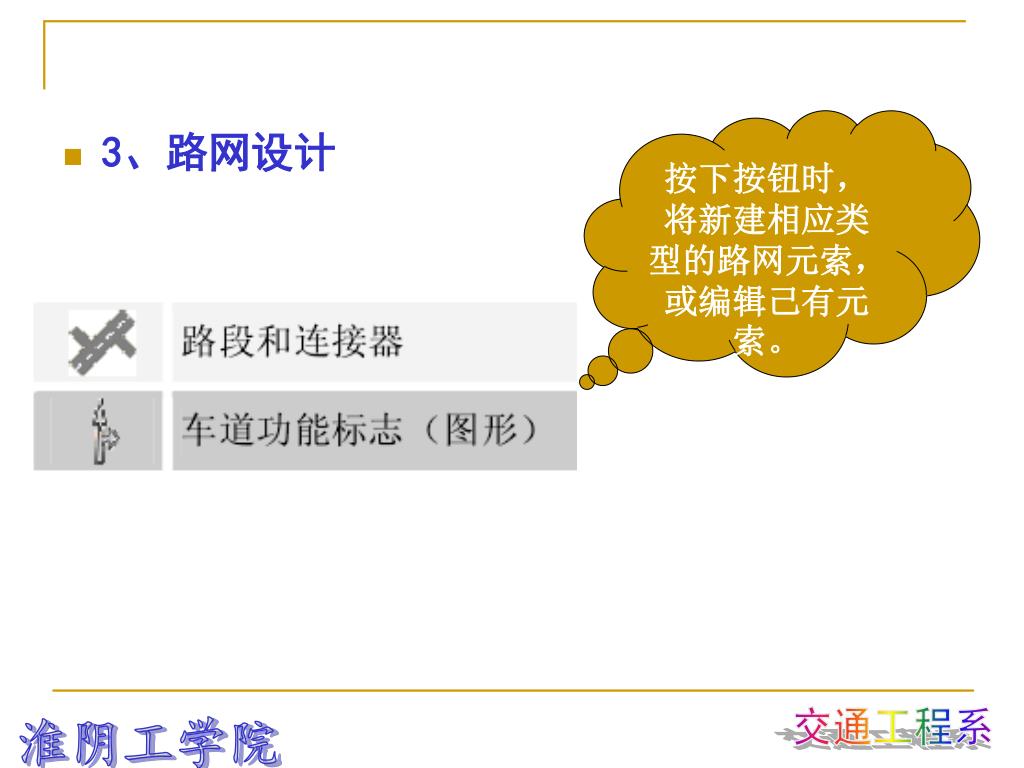

  9. 按下按钮时，将新建相应类型的路网元索，或编辑己有元索。按下按钮时，将新建相应类型的路网元索，或编辑己有元索。 • 3、路网设计

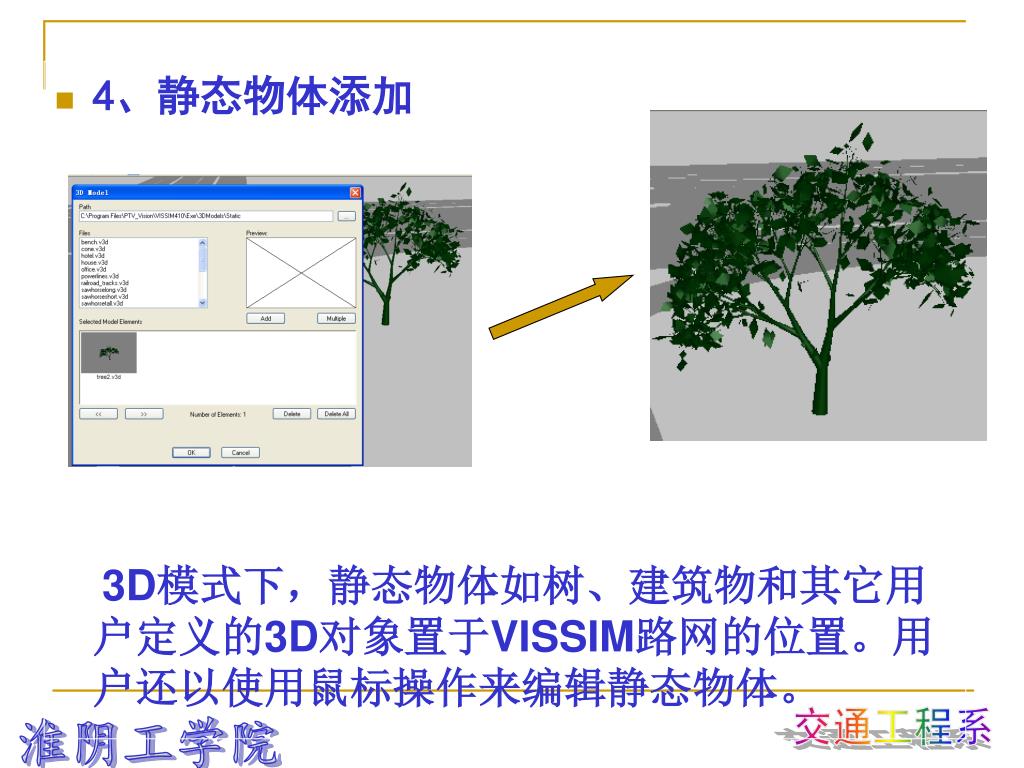

  10. 4、静态物体添加 3D模式下，静态物体如树、建筑物和其它用户定义的3D对象置于VISSIM路网的位置。用户还以使用鼠标操作来编辑静态物体。

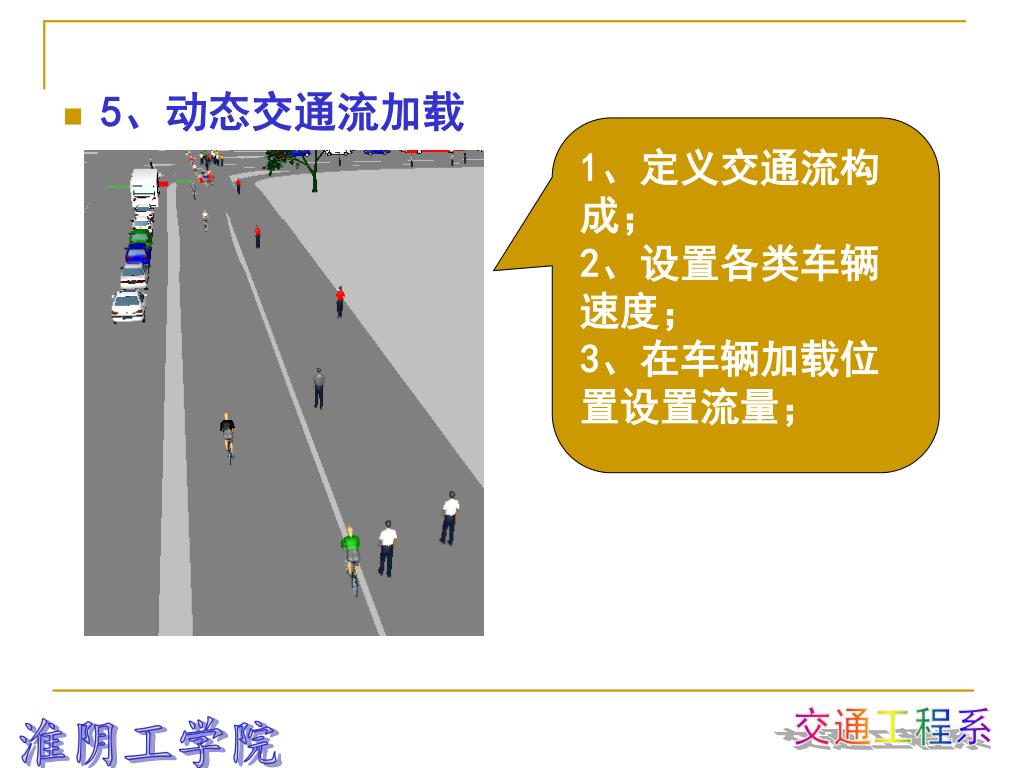

  11. 1、定义交通流构成； 2、设置各类车辆速度； 3、在车辆加载位置设置流量； • 5、动态交通流加载

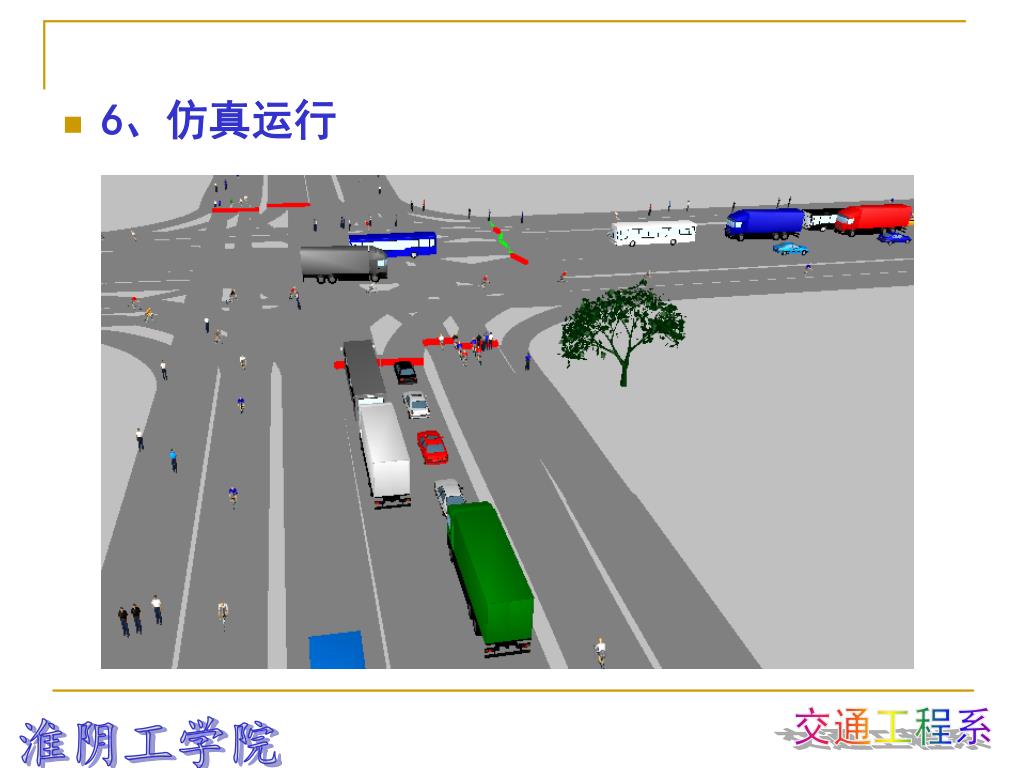

  12. 6、仿真运行

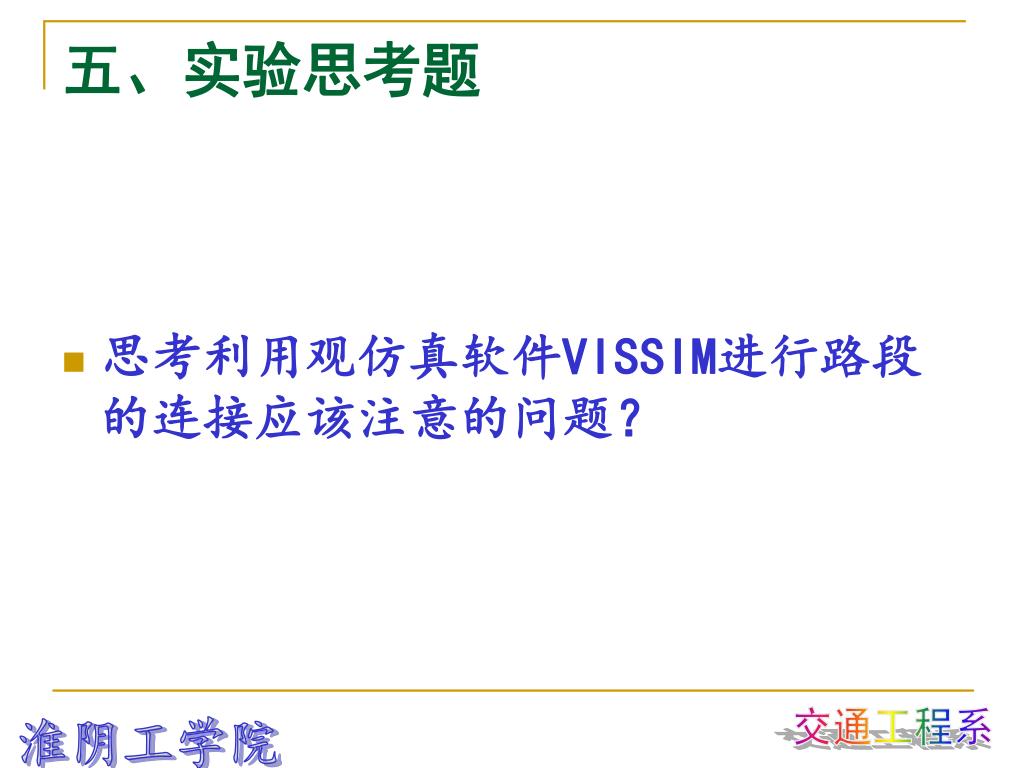

  13. 五、实验思考题 • 思考利用观仿真软件VISSIM进行路段的连接应该注意的问题？

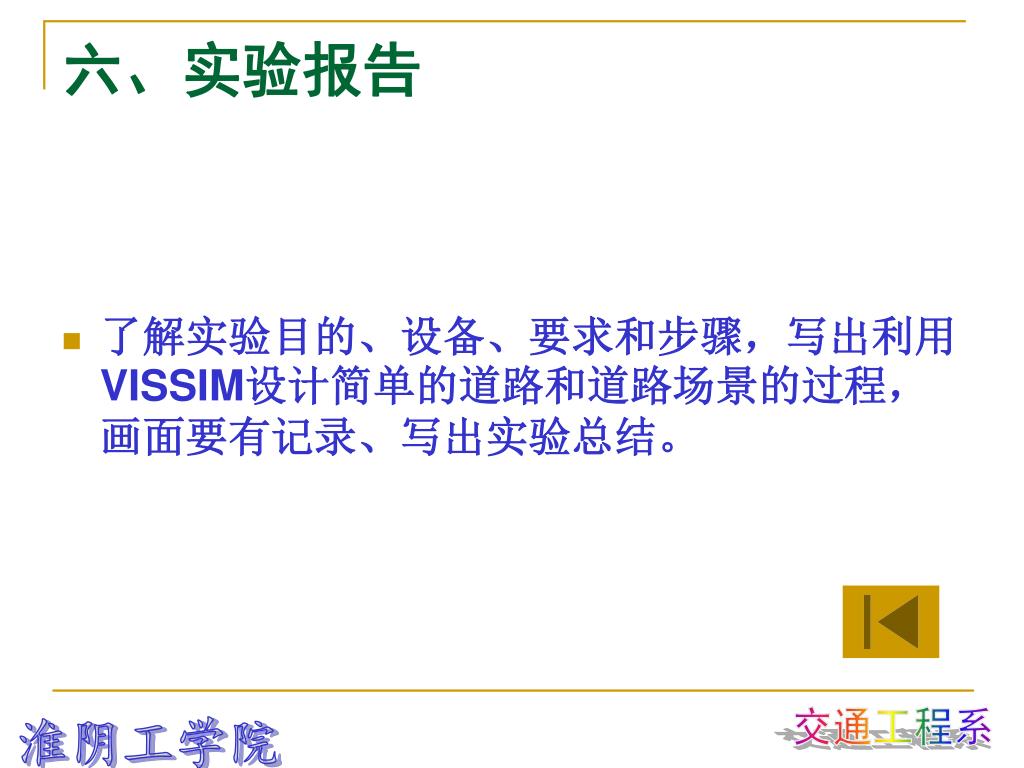

  14. 六、实验报告 • 了解实验目的、设备、要求和步骤，写出利用VISSIM设计简单的道路和道路场景的过程，画面要有记录、写出实验总结。

  15. 汽车客运站工艺流线仿真实验 • 实验学时：4 • 实验类型：设计 • 实验要求：必修

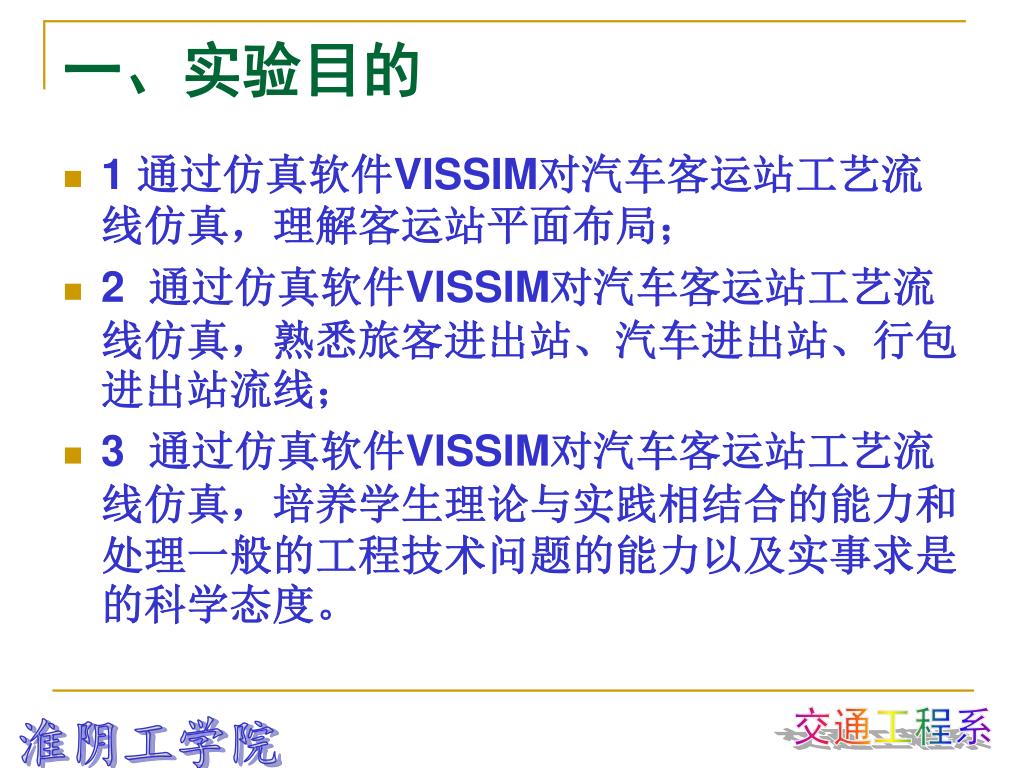

  16. 一、实验目的 • 1 通过仿真软件VISSIM对汽车客运站工艺流线仿真，理解客运站平面布局； • 2 通过仿真软件VISSIM对汽车客运站工艺流线仿真，熟悉旅客进出站、汽车进出站、行包进出站流线； • 3 通过仿真软件VISSIM对汽车客运站工艺流线仿真，培养学生理论与实践相结合的能力和处理一般的工程技术问题的能力以及实事求是的科学态度。

  17. 二、实验条件 • 计算机 48台 • VISSIM微观交通仿真软件 18客户端套 • 纸张和笔 若干

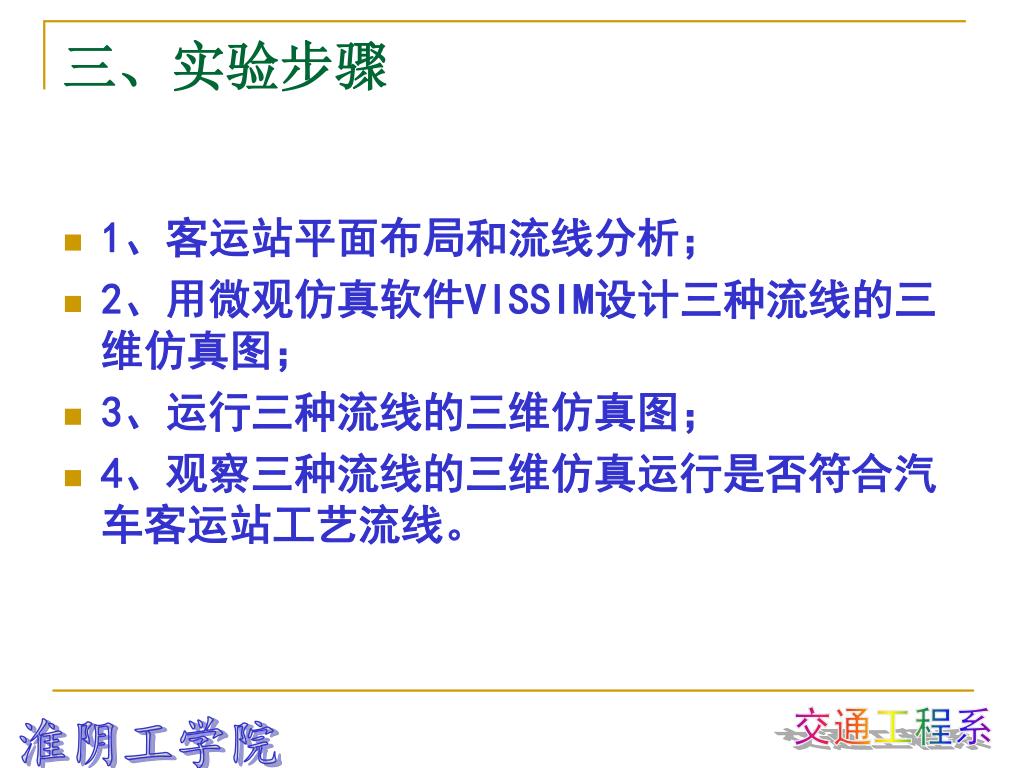

  18. 三、实验步骤 • 1、客运站平面布局和流线分析； • 2、用微观仿真软件VISSIM设计三种流线的三维仿真图； • 3、运行三种流线的三维仿真图； • 4、观察三种流线的三维仿真运行是否符合汽车客运站工艺流线。

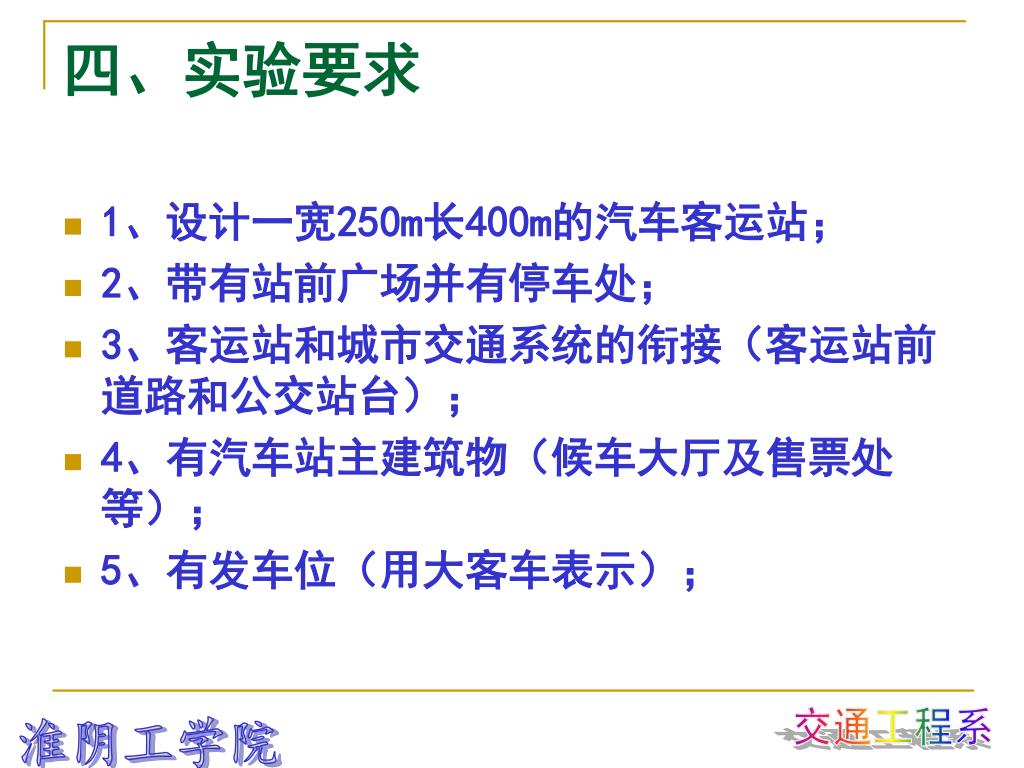

  19. 四、实验要求 • 1、设计一宽250m长400m的汽车客运站； • 2、带有站前广场并有停车处； • 3、客运站和城市交通系统的衔接（客运站前道路和公交站台）； • 4、有汽车站主建筑物（候车大厅及售票处等）； • 5、有发车位（用大客车表示）；

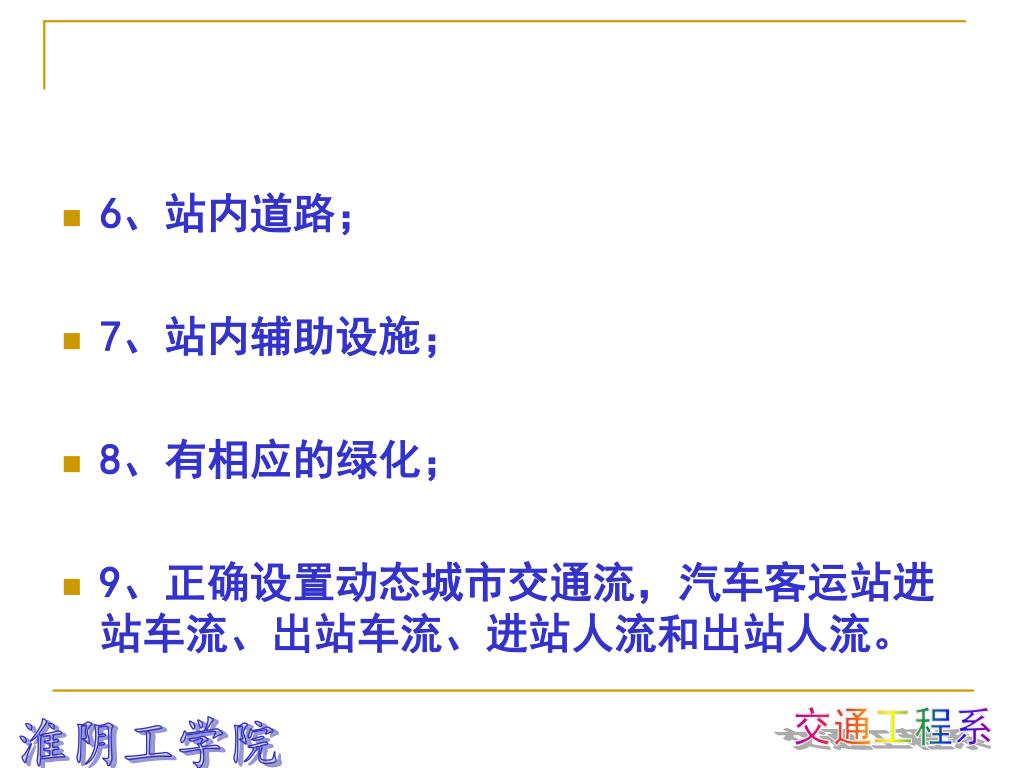

  20. 6、站内道路； • 7、站内辅助设施； • 8、有相应的绿化； • 9、正确设置动态城市交通流，汽车客运站进站车流、出站车流、进站人流和出站人流。

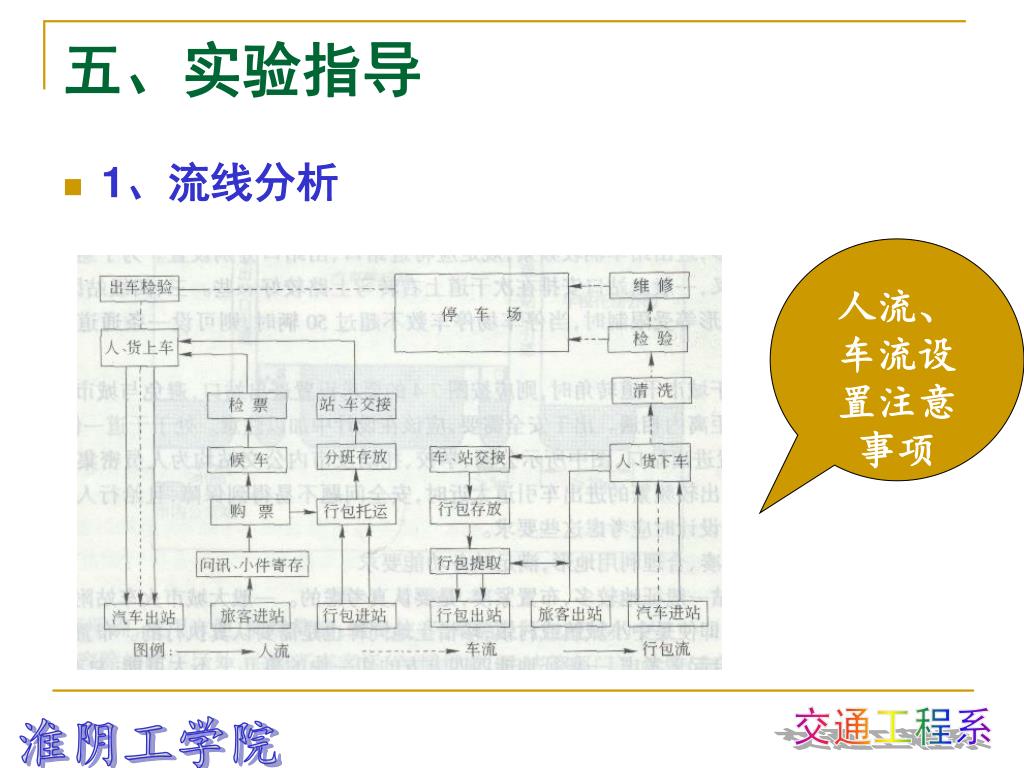

  21. 五、实验指导 • 1、流线分析 人流、车流设置注意事项

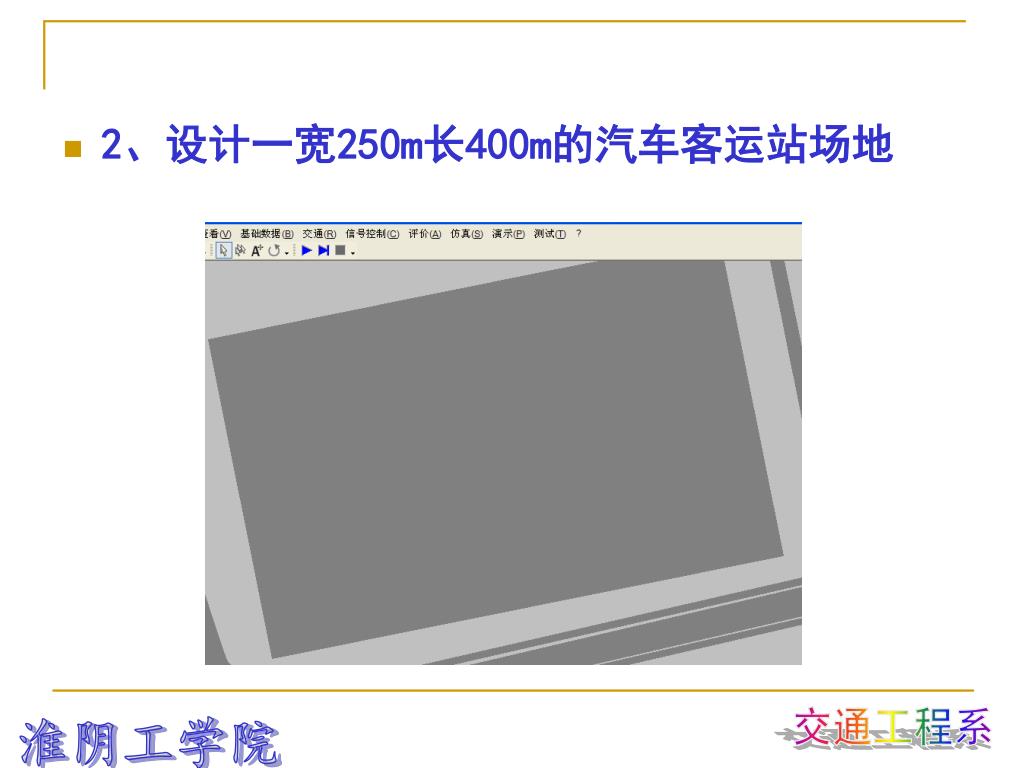

  22. 2、设计一宽250m长400m的汽车客运站场地

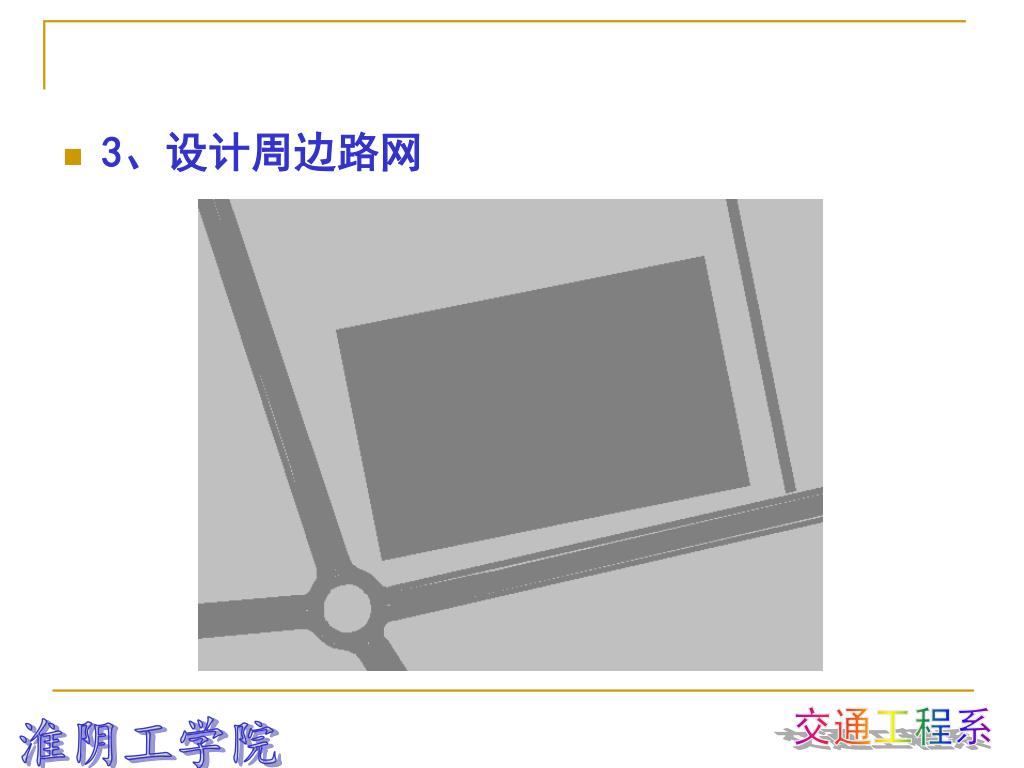

  23. 3、设计周边路网

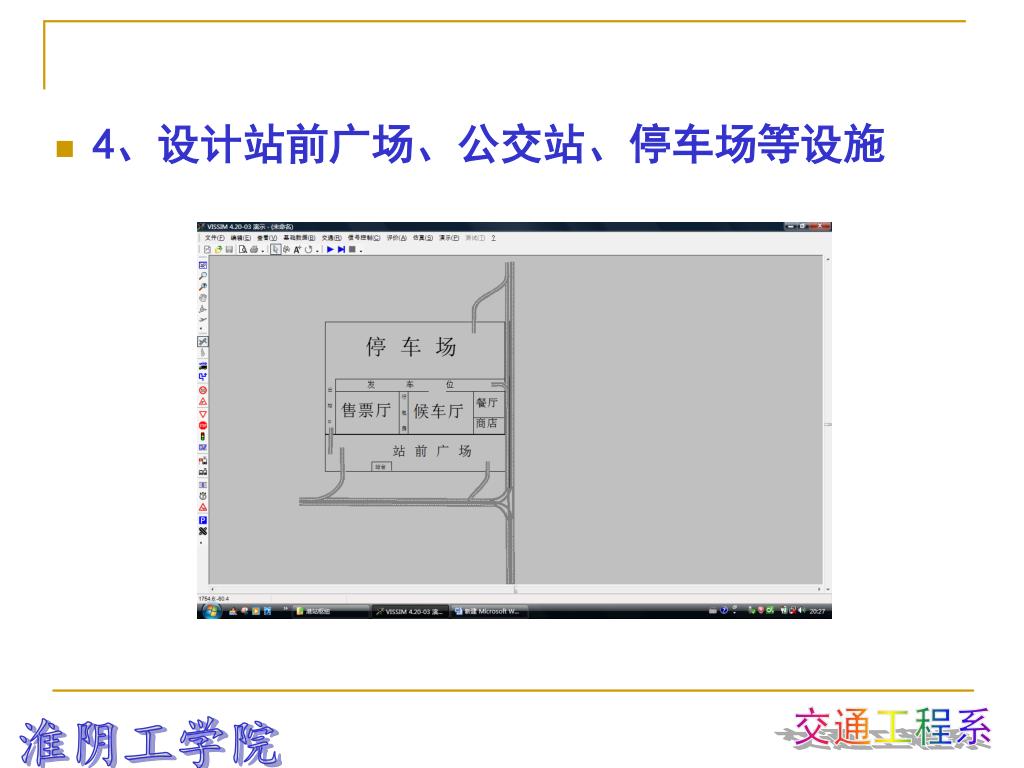

  24. 4、设计站前广场、公交站、停车场等设施

  25. 5、车站主建筑物

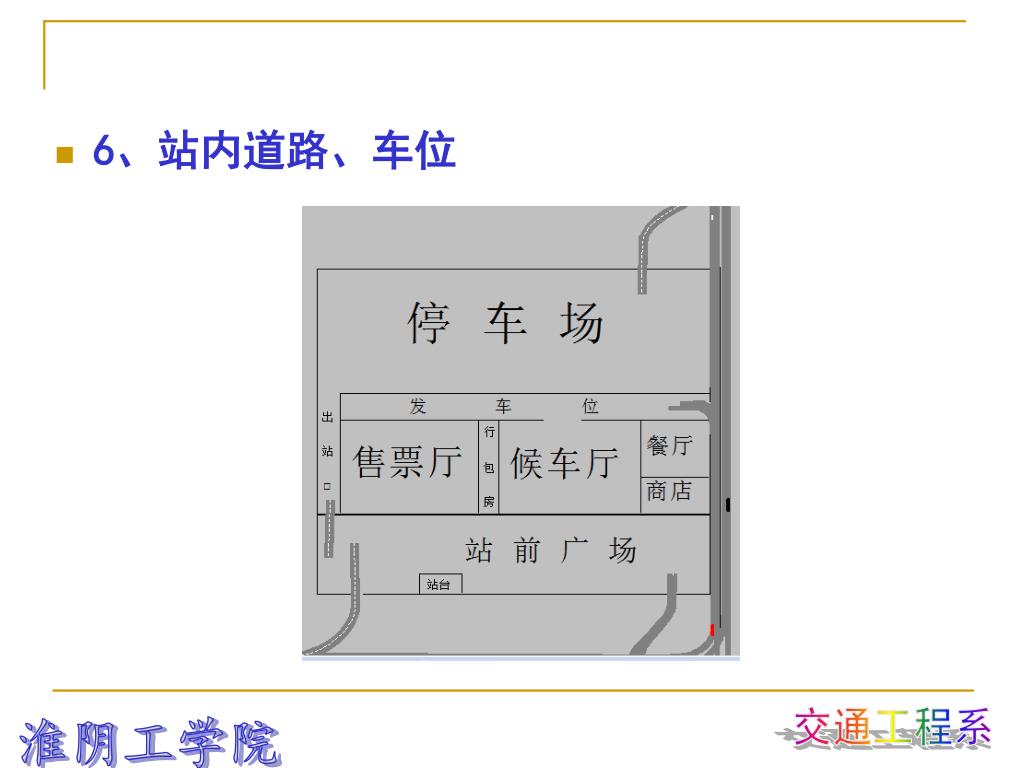

  26. 6、站内道路、车位

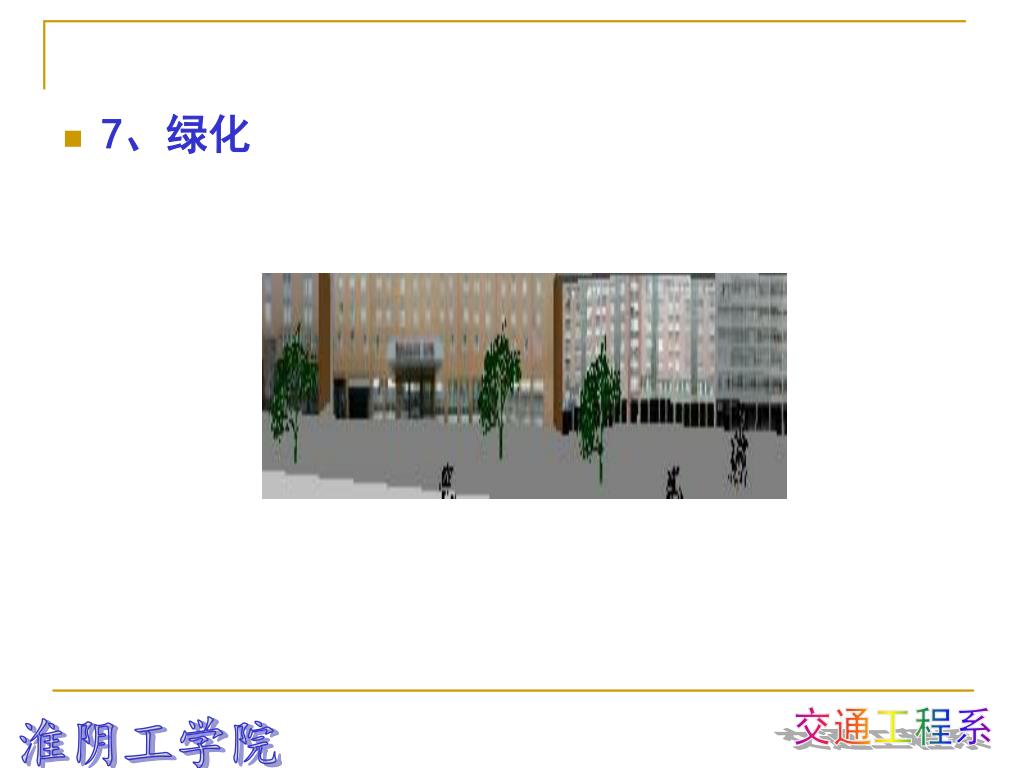

  27. 7、绿化

  28. 1、定义交通流构成； 2、设置各类车辆速度及路径； 3、在车辆加载位置设置流量； • 8、动态交通流加载

  29. 9、仿真运行

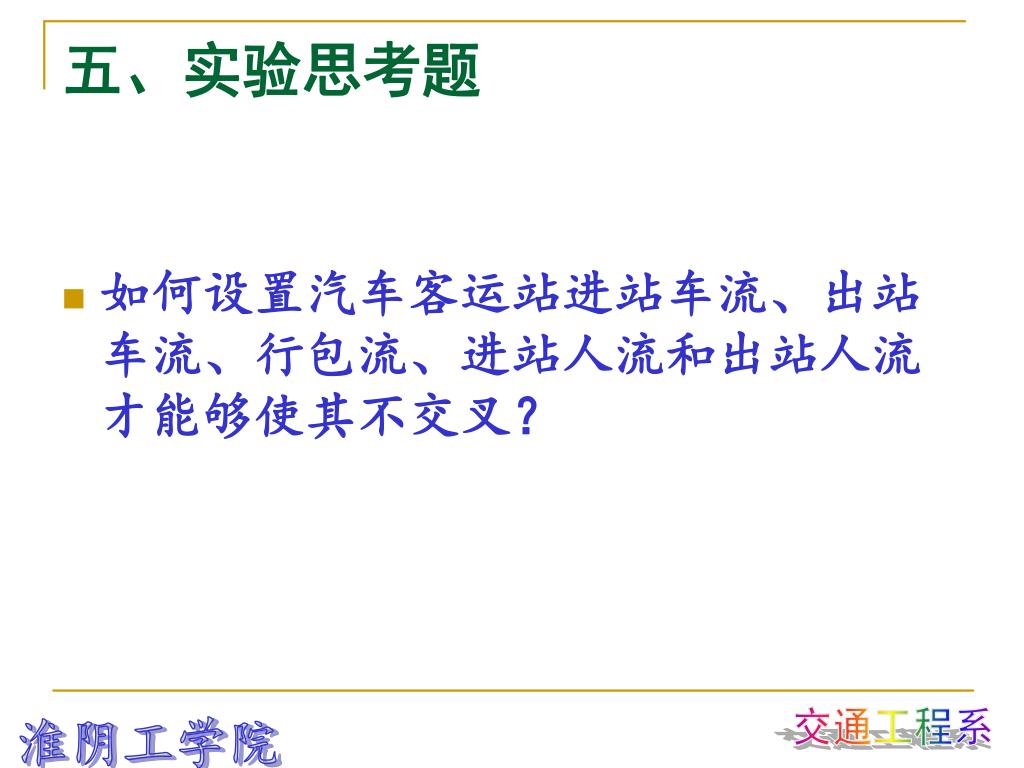

  30. 五、实验思考题 • 如何设置汽车客运站进站车流、出站车流、行包流、进站人流和出站人流 才能够使其不交叉？

  31. 六、实验报告 • 了解实验目的、设备、要求和步骤，写出利用VISSIM汽车客运站工艺流线 • 的过程，画面要有记录、写出实验总结。

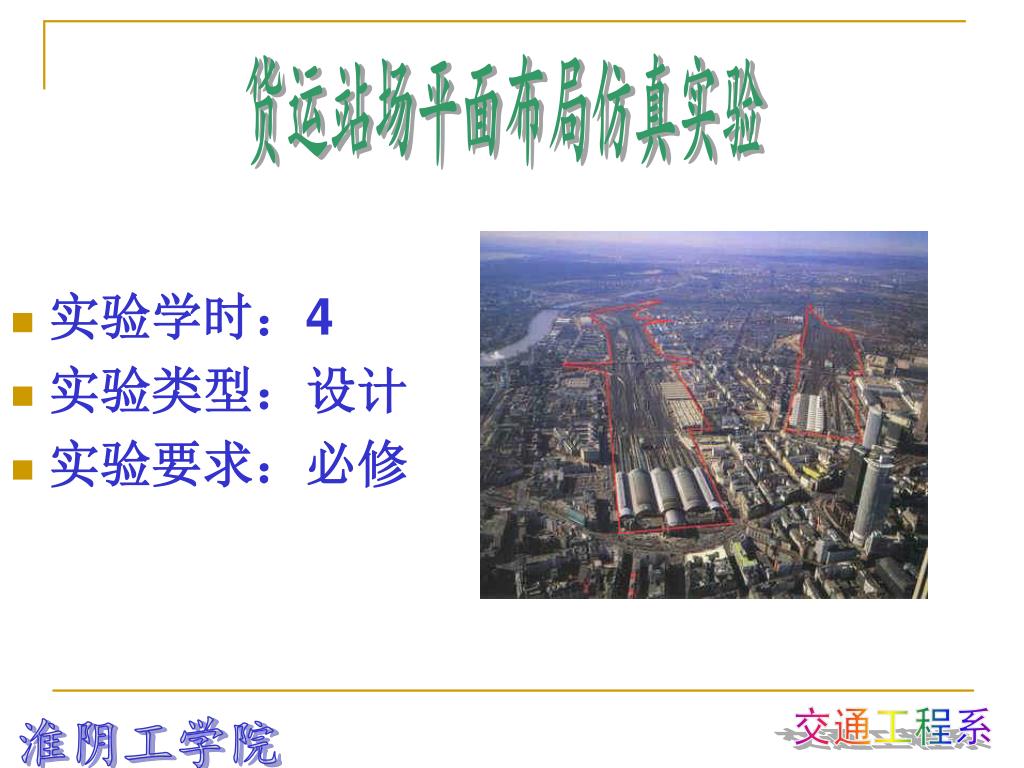

  32. 货运站场平面布局仿真实验 • 实验学时：4 • 实验类型：设计 • 实验要求：必修

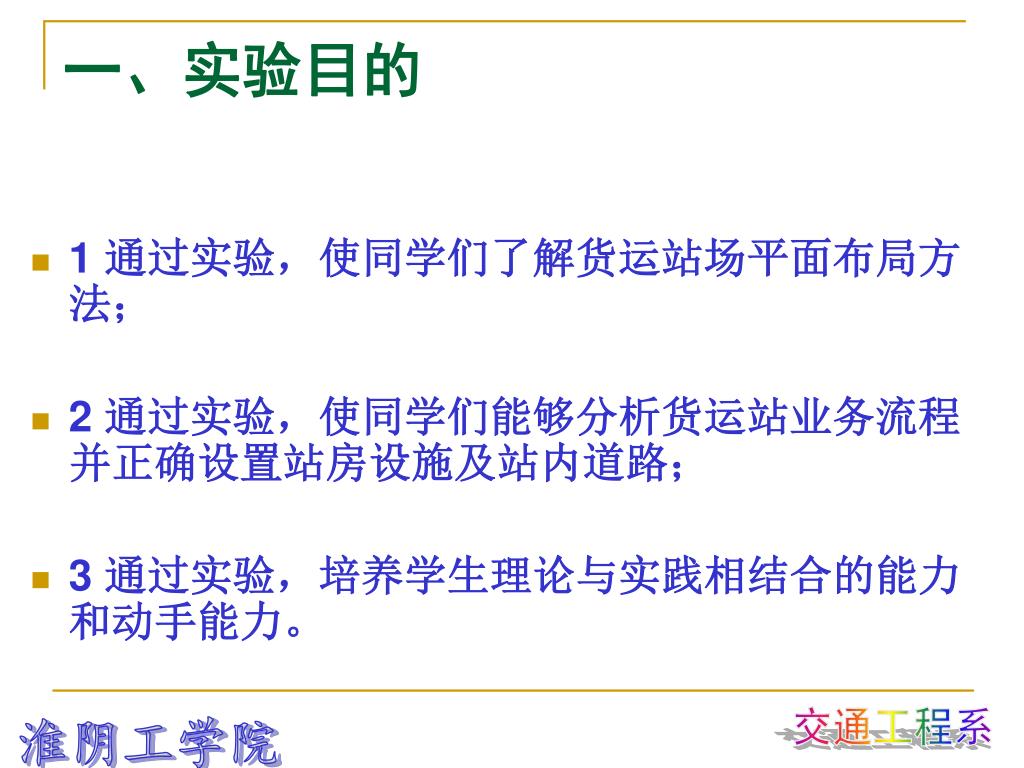

  33. 一、实验目的 • 1 通过实验，使同学们了解货运站场平面布局方法； • 2 通过实验，使同学们能够分析货运站业务流程并正确设置站房设施及站内道路； • 3 通过实验，培养学生理论与实践相结合的能力和动手能力。

  34. 二、实验条件 • 计算机 48台 • VISSIM微观交通仿真软件 18客户端套 • 纸张和笔 若干

  35. 三、实验步骤 • 1、货运站业务及流程分析； • 2、用微观仿真软件VISSIM设计货站平面； • 3、用微观仿真软件VISSIM设计站房设施； • 4、用微观仿真软件VISSIM设计站内道路； • 5、加载仿真车辆； • 6、仿真运行。

  36. 四、实验要求 • 1、用VISSIM根据货运站平面布局原理设计货运站平面； • 2、用VISSIM设计站房、堆场、站内道路； • 3、用VISSIM加载仿真的货物流。

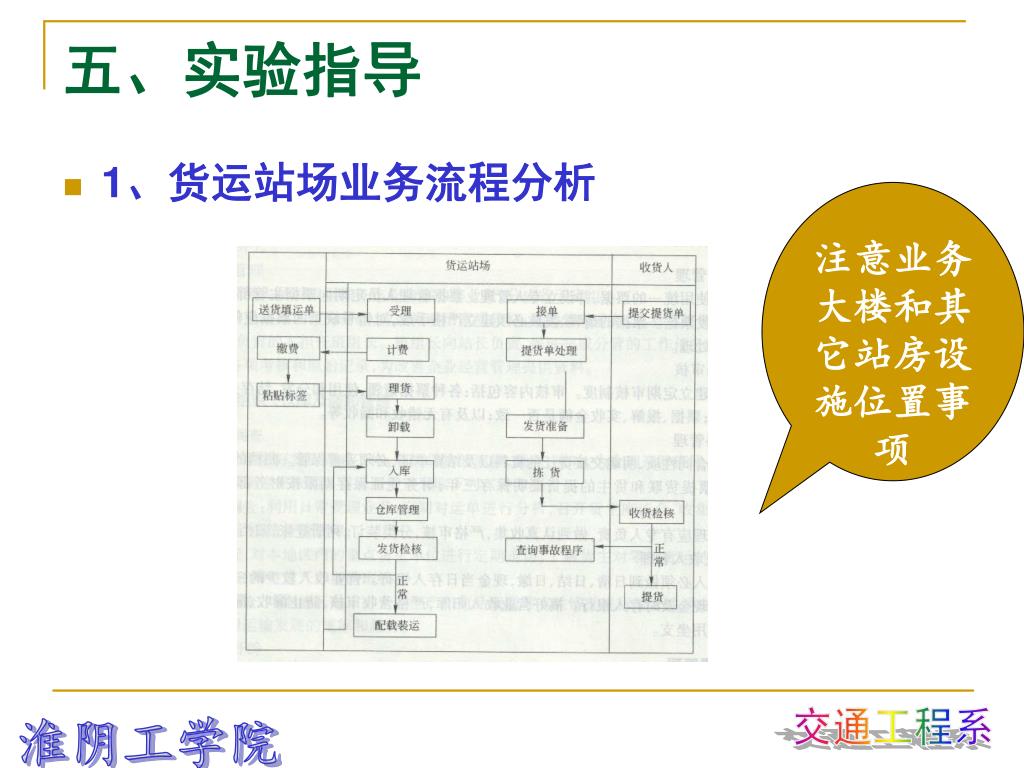

  37. 五、实验指导 • 1、货运站场业务流程分析 注意业务大楼和其它站房设施位置事项

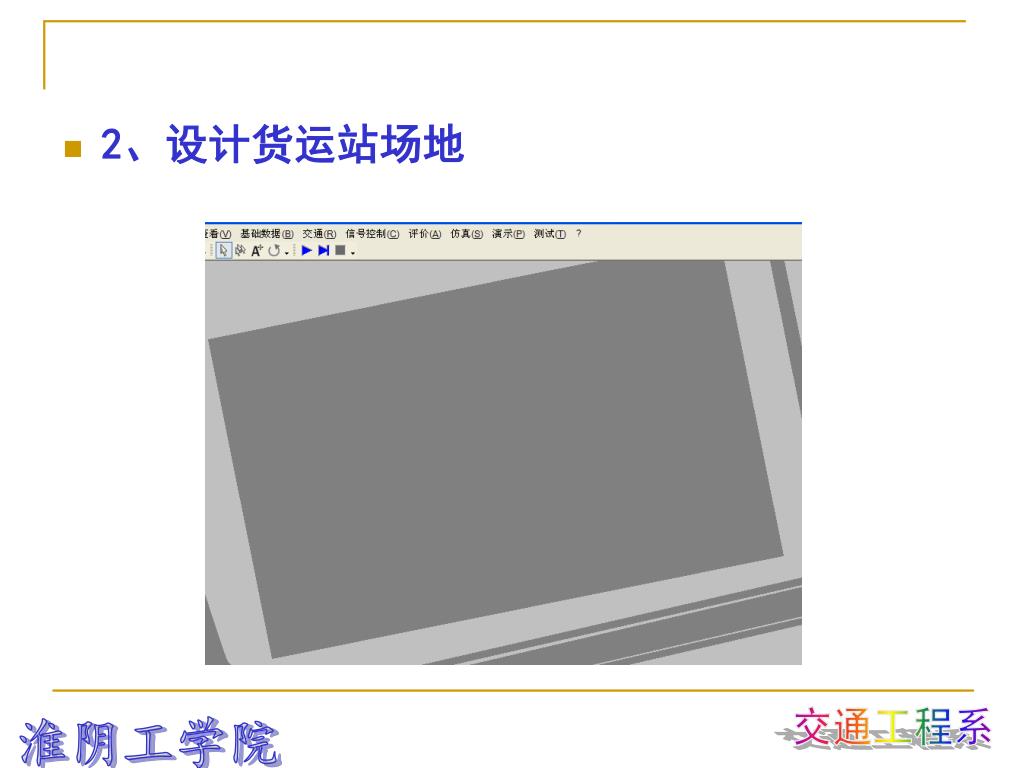

  38. 2、设计货运站场地

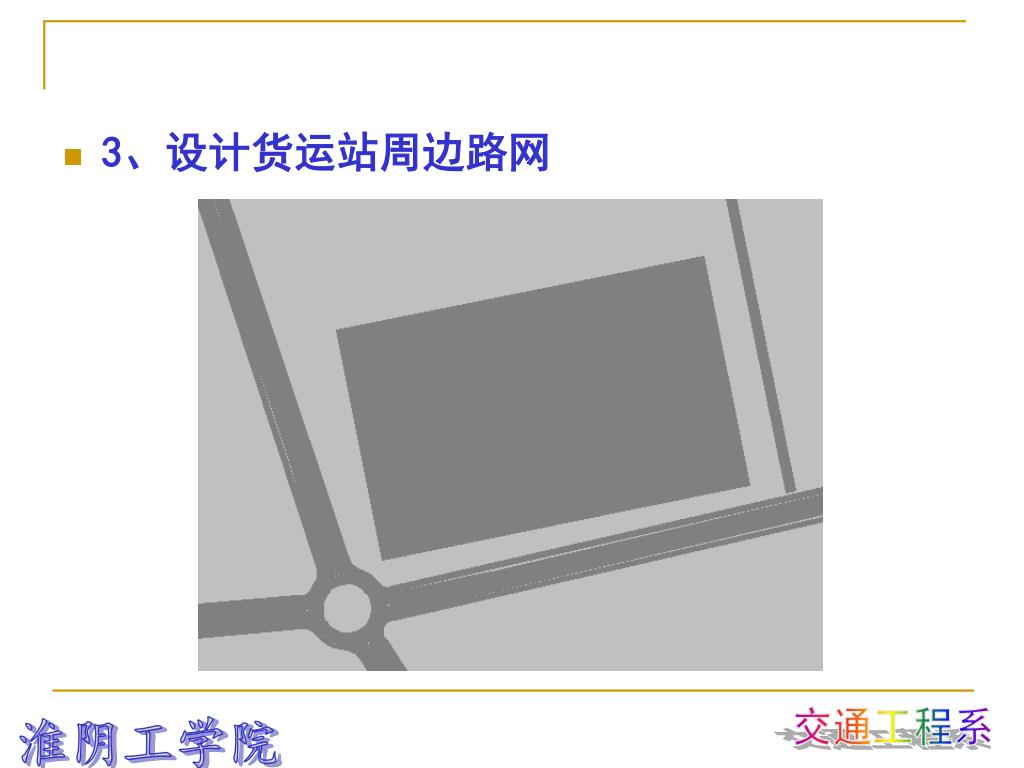

  39. 3、设计货运站周边路网

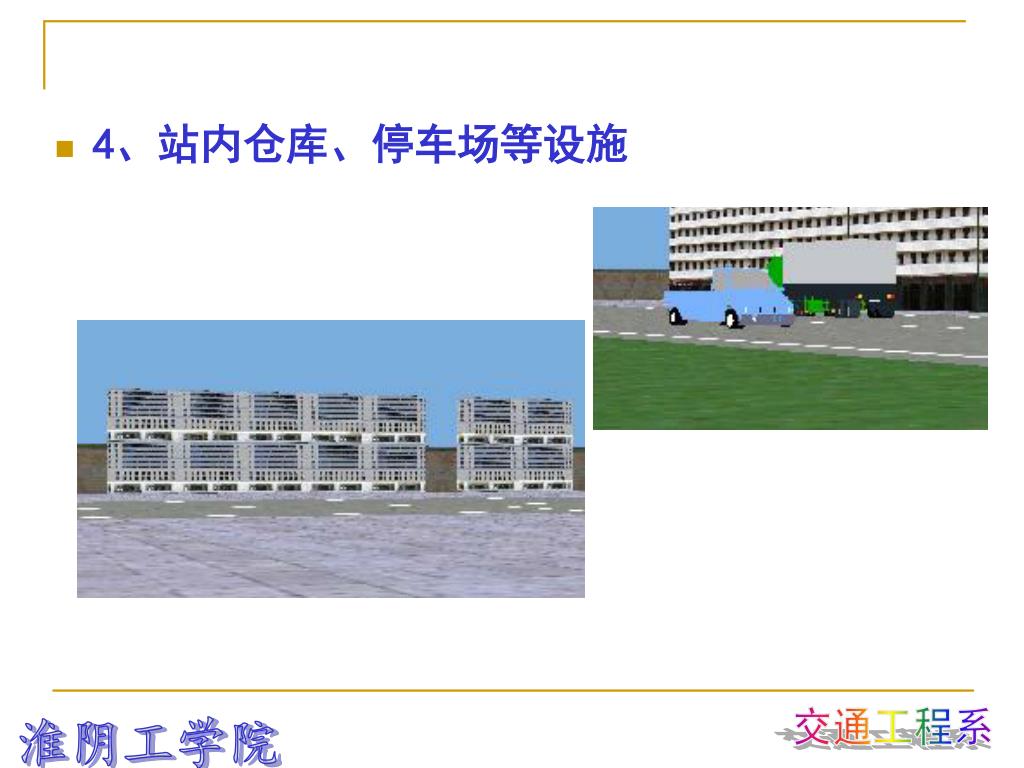

  40. 4、站内仓库、停车场等设施

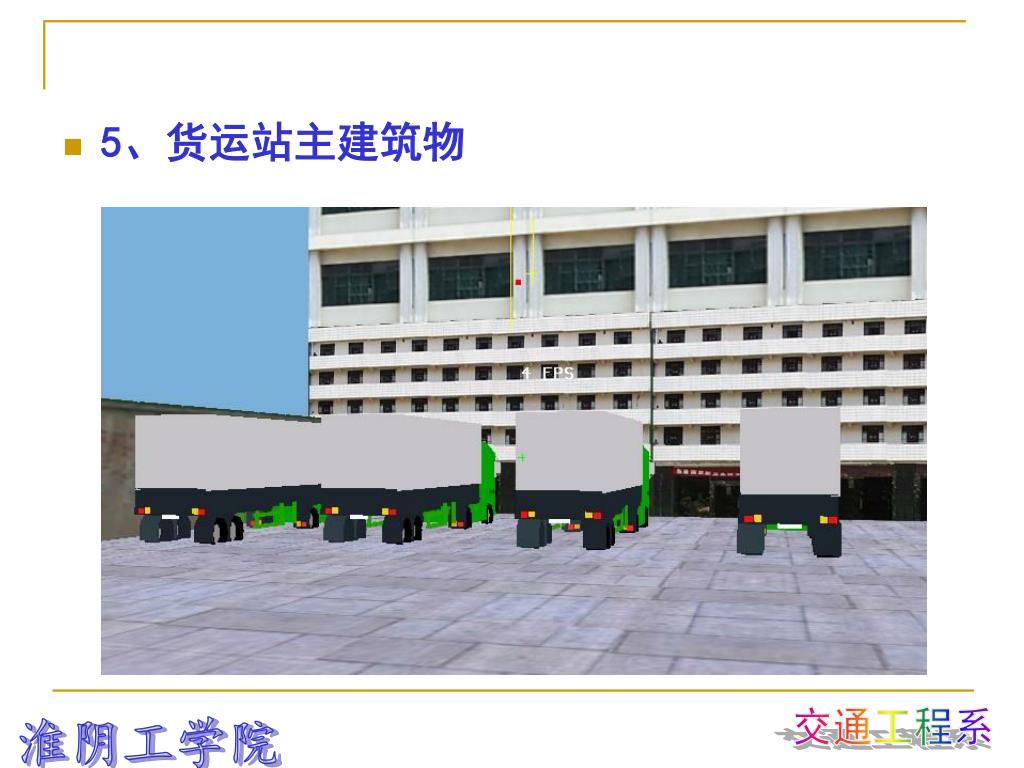

  41. 5、货运站主建筑物

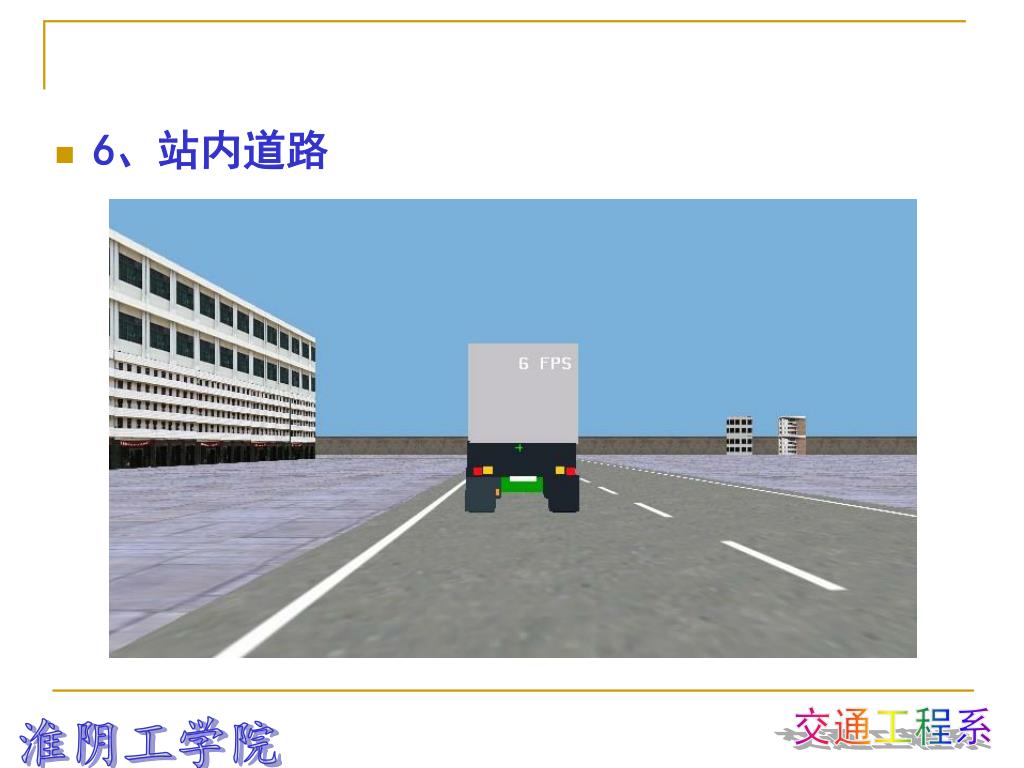

  42. 6、站内道路

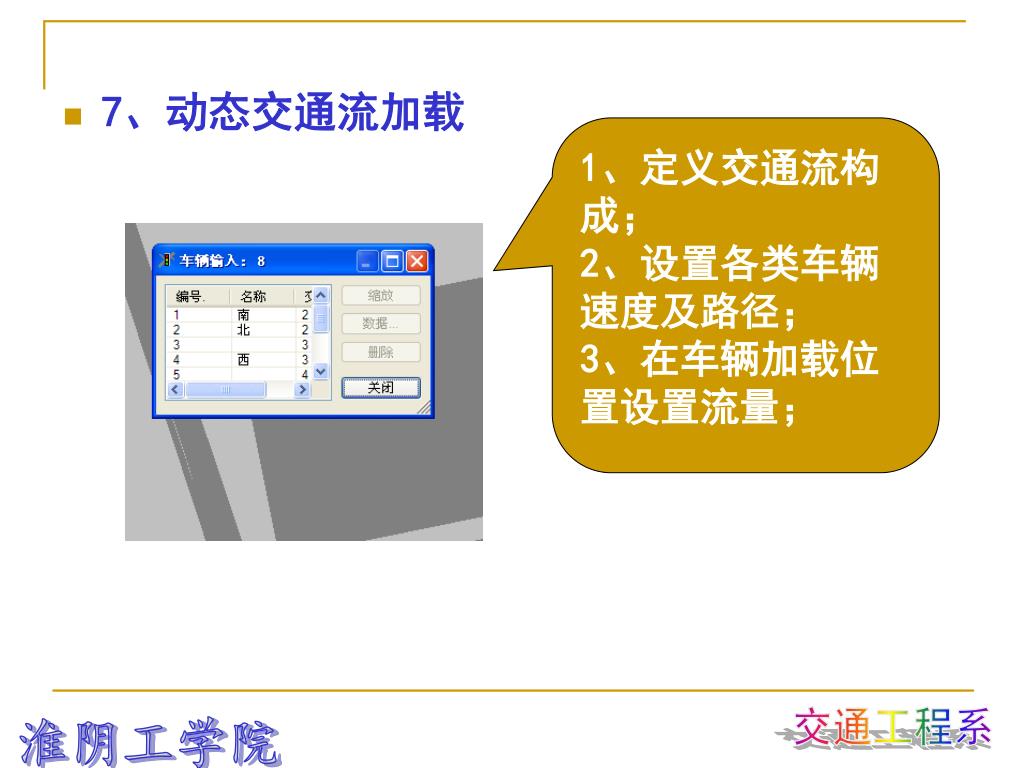

  43. 1、定义交通流构成； 2、设置各类车辆速度及路径； 3、在车辆加载位置设置流量； • 7、动态交通流加载

  44. 8、仿真运行

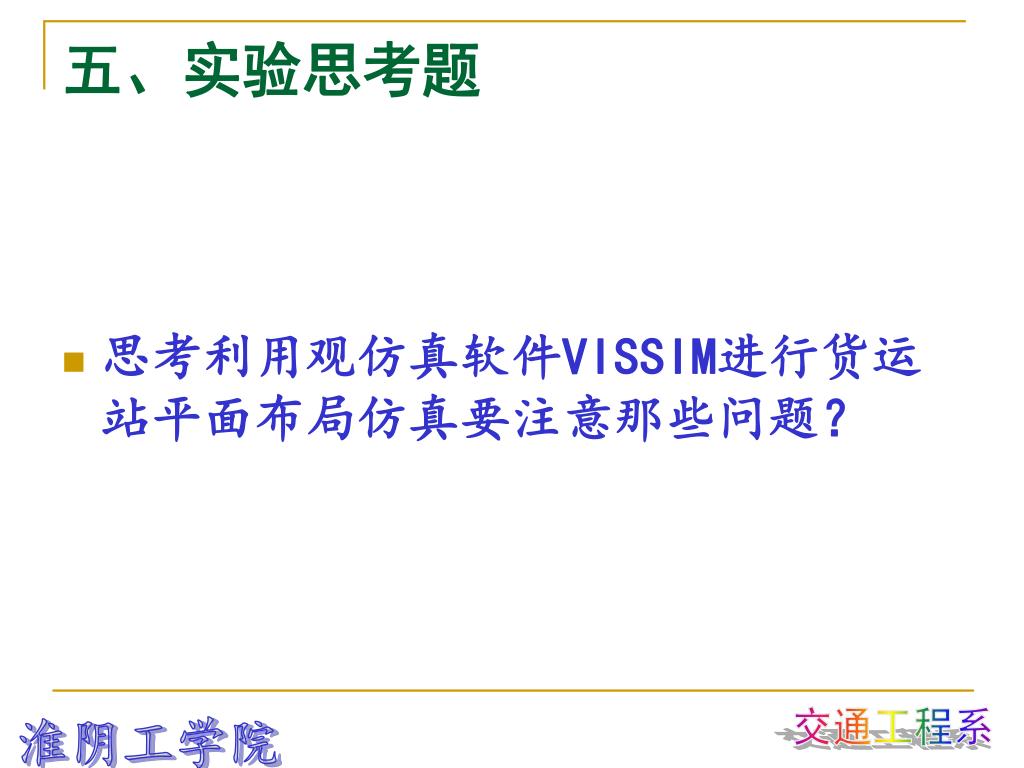

  45. 五、实验思考题 • 思考利用观仿真软件VISSIM进行货运站平面布局仿真要注意那些问题？

  46. 六、实验报告 • 了解实验目的、设备、要求和步骤，写出利用VISSIM仿真货运站平面布局和业务流程的过程，画面要有记录、写出实验总结。

  47. 交叉口交通仿真实验 • 实验学时：4 • 实验类型：综合 • 实验要求：必修

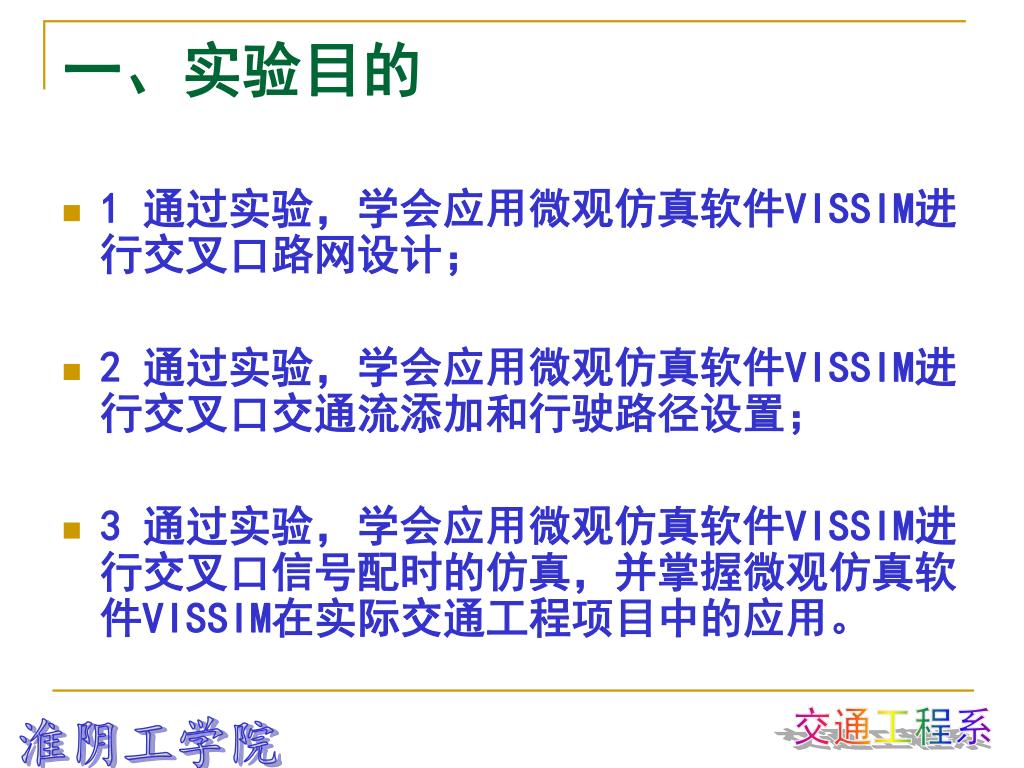

  48. 一、实验目的 • 1 通过实验，学会应用微观仿真软件VISSIM进行交叉口路网设计； • 2 通过实验，学会应用微观仿真软件VISSIM进行交叉口交通流添加和行驶路径设置； • 3 通过实验，学会应用微观仿真软件VISSIM进行交叉口信号配时的仿真，并掌握微观仿真软件VISSIM在实际交通工程项目中的应用。

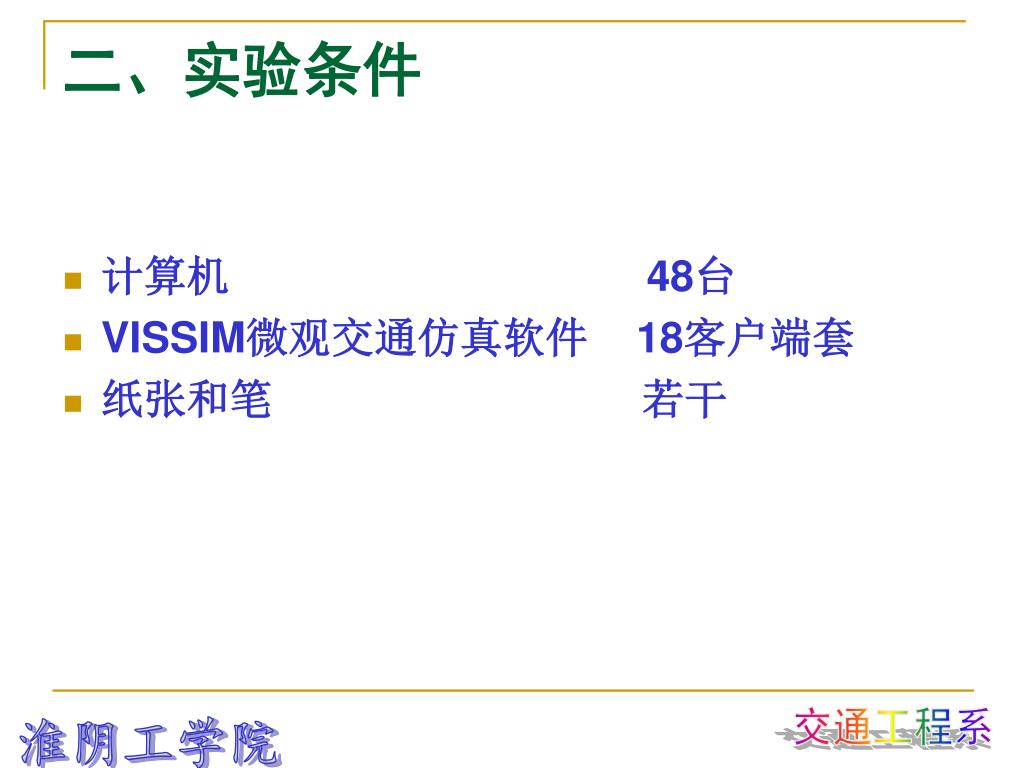

  49. 二、实验条件 • 计算机 48台 • VISSIM微观交通仿真软件 18客户端套 • 纸张和笔 若干

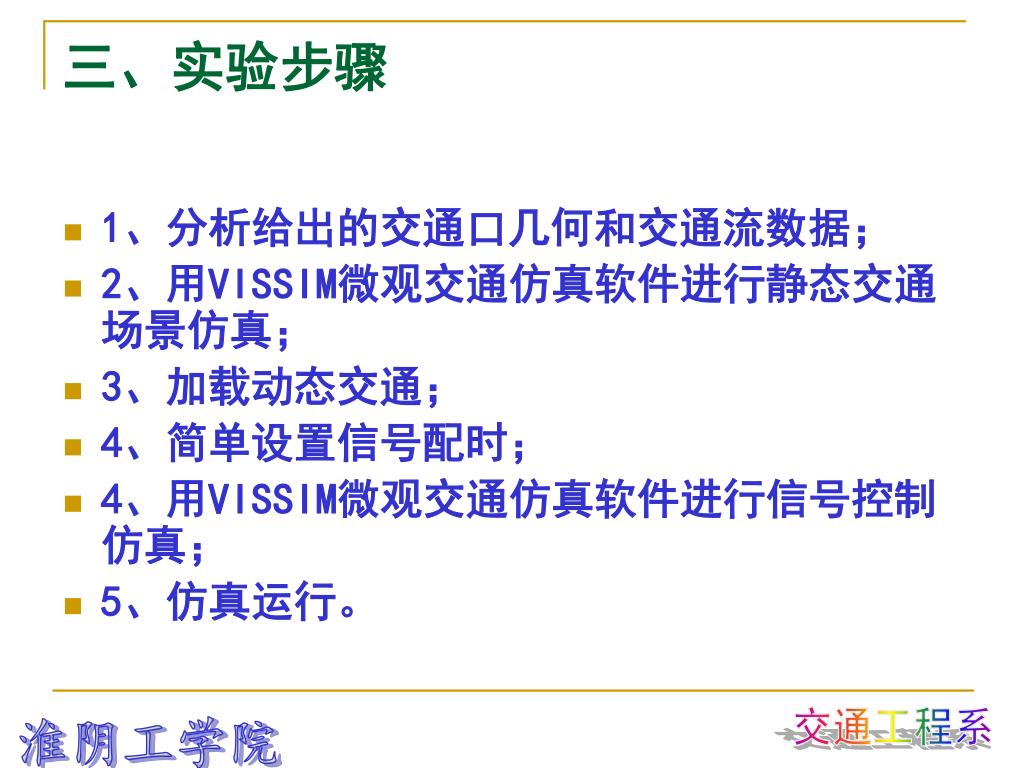

  50. 三、实验步骤 • 1、分析给出的交通口几何和交通流数据； • 2、用VISSIM微观交通仿真软件进行静态交通场景仿真； • 3、加载动态交通； • 4、简单设置信号配时； • 4、用VISSIM微观交通仿真软件进行信号控制仿真； • 5、仿真运行。
