第十四章

第十四章. ATM 區域網路. 14.0 導論. 本章主要內容是討論用在區域網路的非同步傳輸模式 (Asynchronous Transfer Mode, ATM) 技術 ATM 技術有許多使它成為理想區域網路的優勢： ATM 技術支援在兩個終端用戶之間多種形式的連結，它支援 永久以及暫時性的連結。 ATM 技術支援多種不同應用頻寬的多媒體連結，它能保證提 供幾個 Mbps 的頻寬給即時影音使用，也可以提供非尖峰時段 的文字傳輸。 在一個組織裡，它們可以輕易且適宜地升級成 ATM 區域網路。.

finna
Download Presentation

第十四章

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第十四章 ATM 區域網路

  2. 14.0 導論 本章主要內容是討論用在區域網路的非同步傳輸模式 (Asynchronous Transfer Mode, ATM) 技術 ATM 技術有許多使它成為理想區域網路的優勢： ATM技術支援在兩個終端用戶之間多種形式的連結，它支援 永久以及暫時性的連結。 ATM技術支援多種不同應用頻寬的多媒體連結，它能保證提 供幾個Mbps 的頻寬給即時影音使用，也可以提供非尖峰時段 的文字傳輸。 在一個組織裡，它們可以輕易且適宜地升級成ATM區域網路。

  3. 14.1ATM 區域網路架構 • 有兩種方式可以將ATM 技術整合到LAN 的架構中：建立一個純ATM LAN，或是使用傳統的ATM LAN。 • 在純ATM 區域網路，ATM 交換器(ATM switch) 被用來連接區域網路裡面的工作站，工作站可以使用兩種標準的ATM 技術速率（155 及652Mbps）來交換資料。不過，工作站會使用虛擬通道識別碼(virtual path identifier, VPI) 以及虛擬連結識別碼(virtual connection identifier, VCI) • 傳統區域網路架構是以ATM 技術為骨幹來連接傳統區域網路 • 混合式架構區域網路(mixed architecture LAN) 可以藉著將越來越多的工作站直接連結到交換器，讓系統從傳統區域網路慢慢轉變為ATM 區域網路

  4. 圖14.1ATM 區域網路

  5. 圖14.2純 ATM 區域網路

  6. 圖14.3傳統 ATM 區域網路

  7. 圖14.4混合架構 ATM 區域網路

  8. 14.2區域網路模擬 • 在區域網路使用ATM 技術似乎非常自然。然而，這只有在表面上是相似的；還有許多問題需要解決，摘要如下： • 非連結導向相較於連結導向(Connectionless vs. Connection-oriented) • 實體位址相較於虛擬連結識別碼(Physical Addresses vs. Virtual Connection Identifiers) • 群播以及廣播傳遞(Multicasting and Broadcasting) • 交互溝通能力(Interoperability) • 一種稱為區域網路模擬(local area network emulation, LANE) 的方式解決了上面提到的問題，而且容許混合架構的工作站之間可以彼此溝通。

  9. 14.3客戶端－伺服器模式 • LANE被設計為客戶端∕伺服器模式(client/server model) 來處理前述的四個問題，這個協定使用一種客戶端以及三種伺服器： • 所有ATM 工作站都有區域網路模擬客戶端(LAN emulation client, LEC) 軟體被安裝在三種ATM 協定之上，上層協定不會感覺到ATM 技術的存在。 • 區域網路模擬建置伺服器(LECS) 被用來起始客戶端與LANE 之間的連結。 • 區域網路模擬伺服器軟體安裝在LES 伺服器。當工作站接收到使用實體位址的訊框要傳送給其他工作站時，LEC 將傳送特定的訊框到LES 伺服器。 • 群播以及廣播需要使用廣播∕未知伺服器(BUS)

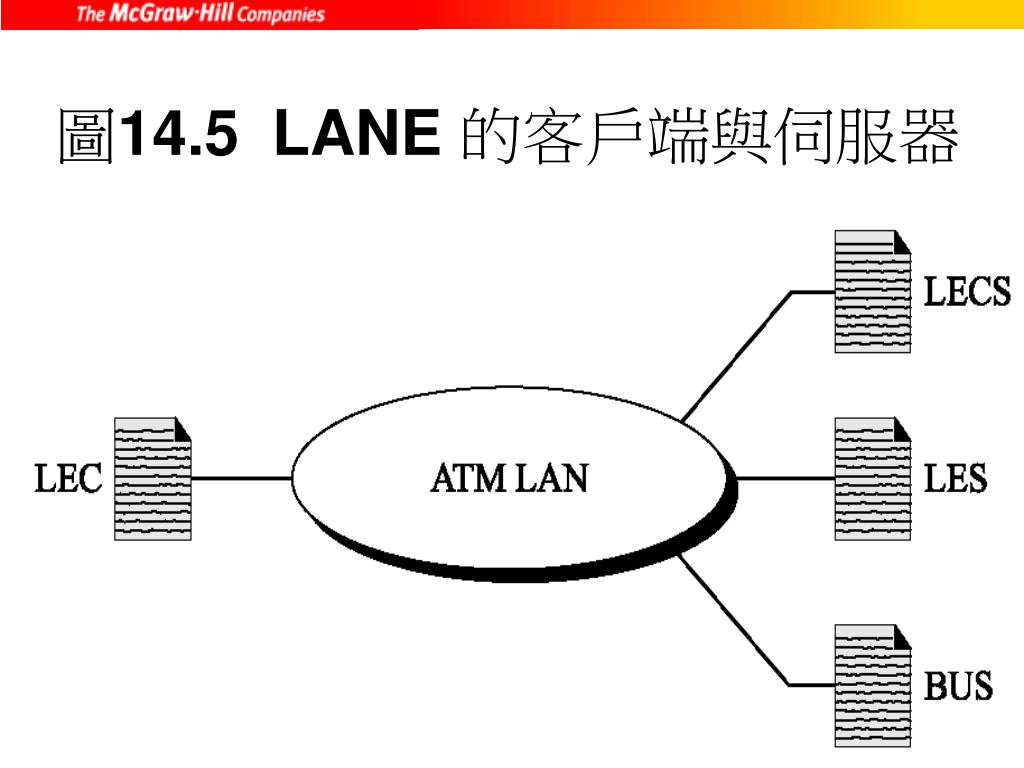

  10. 圖14.5LANE 的客戶端與伺服器

  11. 圖14.6使用 LANE 的混合架構ATM 區域網路

  12. 14.4LANE 操作 LANE操作通常會經過五個步驟： • 初始化 - LEC客戶端需要和LECS 伺服器接觸，這需要公眾的ATM 位址來定義一個LECS伺服器。 • 建置 - 當客戶端連結到LECS 伺服器之後，這個伺服器將一個LES 伺服器指定給客戶端，並且傳送伺服器的ATM 位址給客戶端。 • 加入 - 現在客戶端LEC可以連結到指定的LES。LEC傳送要求到LES，它被接受之後連結也被建立了；LEC客戶端現在是LANE 的一部分。 • BUS初始化 - 如果接收者的MAC 位址對於傳送者是未知的（目的地是直接連結到交換器的工作站），或傳送端想使用群播或廣播位址，它要求連結到BUS 伺服器 • 資料傳輸- 在這個階段，兩個客戶端之間可以開始資料傳輸

  13. 圖14.7LANE 操作的步驟

  14. 14.5訊框格式 • 有兩種形式的LANE訊框：資料與控制訊框 • 控制訊框可以是要求或是回應，要求由客戶端送出，回應則由伺服器送出。 • ATM 論壇目前定義兩種用在 LANE 的資料訊框：LANE 乙太網路以及LANE記號環訊框。資料訊框被用來在兩個客戶端或客戶端到BUS 伺服器之間交換資料；當MAC 位址未知、使用群播或廣播位址時，客戶端傳送資料訊框到BUS 伺服器。

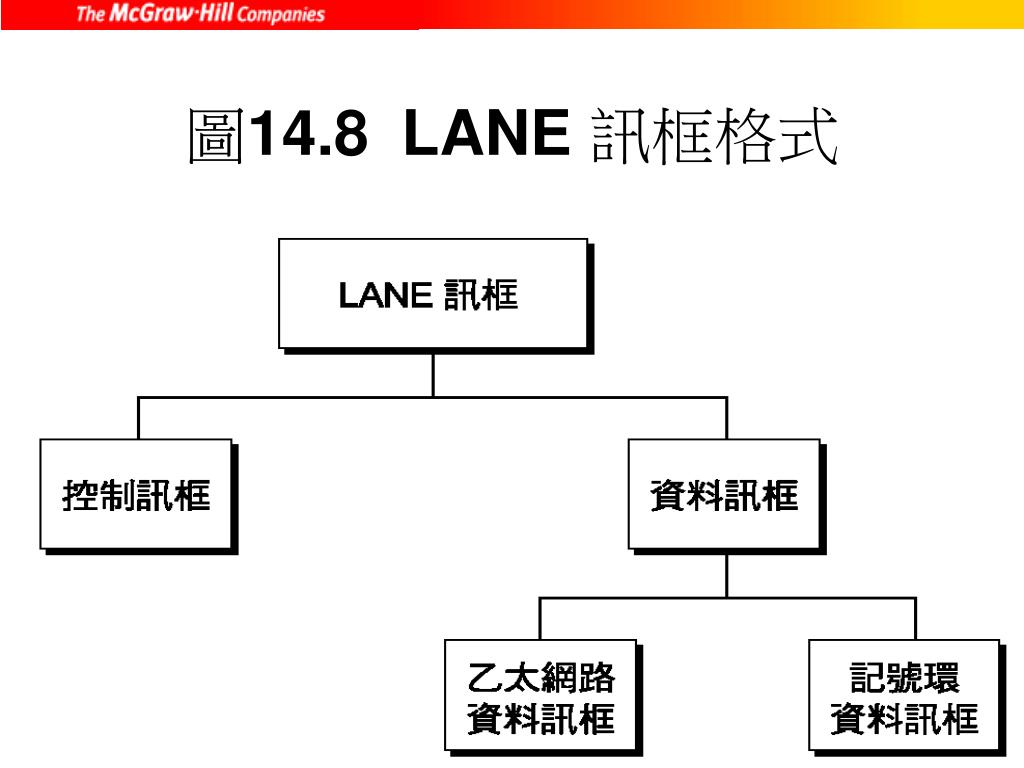

  15. 圖14.8LANE 訊框格式

  16. 圖14.9LANE 控制訊框

  17. 圖14.10LANE 乙太網路訊框

  18. 圖14.11LANE 記號環訊框

  19. 摘要 • ATM技術可以被使用在LAN (ATM LAN) 的環境中。 • 在純ATM LAN的環境中，使用ATM交換器來連接工作站。 • 在傳統的ATM LAN環境中，連接傳統LANs 的骨幹是使用ATM技術。 • 混合架構的ATM LAN結合了純ATM LAN以及傳統ATM LAN。 • 在LANs 的環境下使用ATM技術，所牽涉的問題包括非連結導向與連結導向協定，定址方式，群播和廣播遞送，以及相互操作的考量。

  20. 摘要 • 區域網路模擬 (Local area network emulation LANE) 是種客戶端∕伺服器模式，它允許在LAN 的環境中使用ATM技術。 • LANE軟體包括LAN模擬客戶端 (LECS)、LAN 模擬建置伺服器 (LECS)、LAN 模擬伺服器(LES) 以及廣播∕未知 (BUS) 伺服器模組。 • 在LANE 操作的步驟包括初始化、建置、加入、BUS初始化，以及資料傳輸。 • LANE訊框被分類成控制訊框或資料訊框。
