第三章

單 元 操 作. 第三章. 流體流動現象. 單 元 操 作. z. y. x. 流體流動. 一維流動 速度是一種向量 通常有三 度 分量 流體 流動取近乎平行之分向量為其速度向量. 流體力學. 探討流體受力與變形的關係以及產生的運動。 流體在 shear stress 的作用下 , 會連續發生形變 ,( 無論 shear stress 多小 ). 單 元 操 作. 剪應力 (Shear Stress). Fs(Shear Force). τ=Fs/As ( N / ).

finn
Download Presentation

第三章

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 單元操作 第三章 流體流動現象

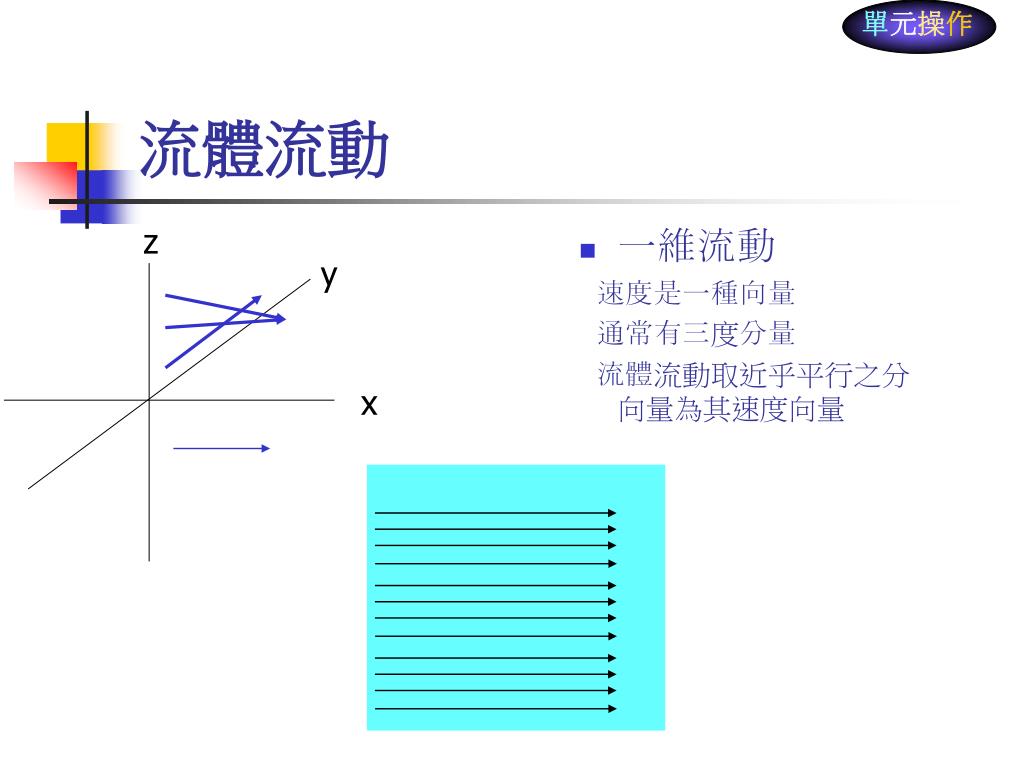

  2. 單元操作 z y x 流體流動 • 一維流動 速度是一種向量 通常有三度分量 流體流動取近乎平行之分向量為其速度向量

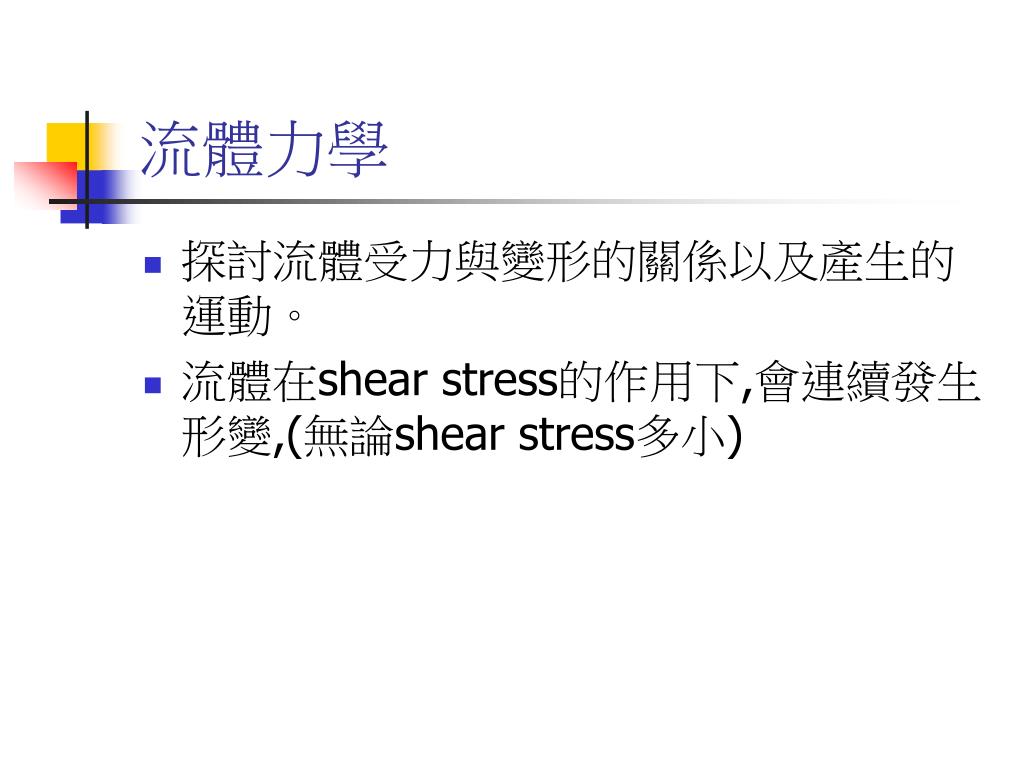

  3. 流體力學 • 探討流體受力與變形的關係以及產生的運動。 • 流體在shear stress的作用下,會連續發生形變,(無論shear stress多小)

  4. 單元操作 剪應力(Shear Stress) Fs(Shear Force) • τ=Fs/As ( N / ) -Fs 動量傳遞方向

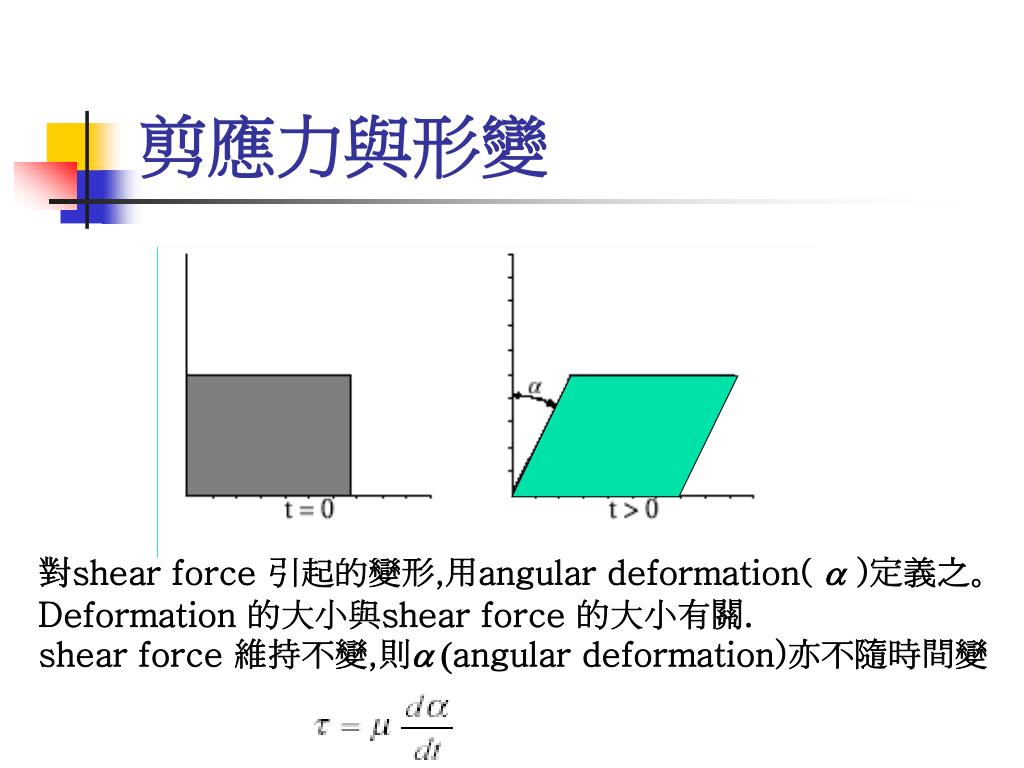

  5. 剪應力與形變 對shear force 引起的變形,用angular deformation( a)定義之。 Deformation 的大小與shear force 的大小有關. shear force 維持不變,則a (angular deformation)亦不隨時間變

  6. t = 0 剪應力與速度變化 t = dt B 點之位移 dl = (u+du-du)dt = du dt

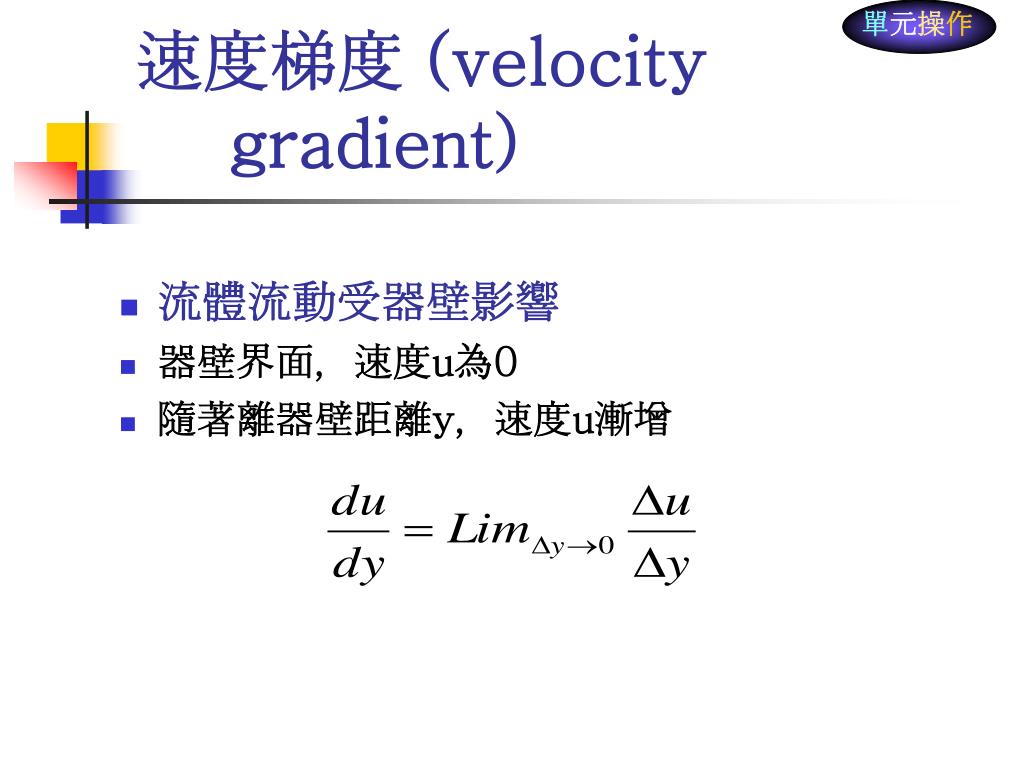

  7. 單元操作 速度梯度 (velocity gradient) • 流體流動受器壁影響 • 器壁界面，速度u為0 • 隨著離器壁距離y，速度u漸增

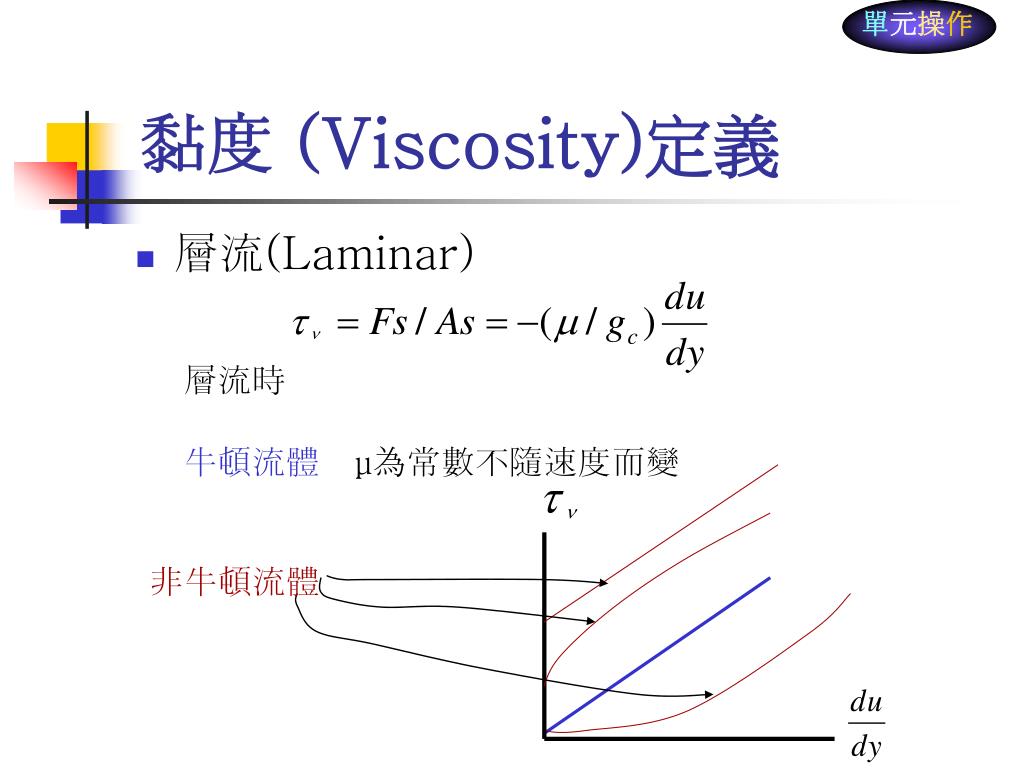

  8. 單元操作 黏度 (Viscosity)定義 • 層流(Laminar) 層流時 牛頓流體　µ為常數不隨速度而變 非牛頓流體

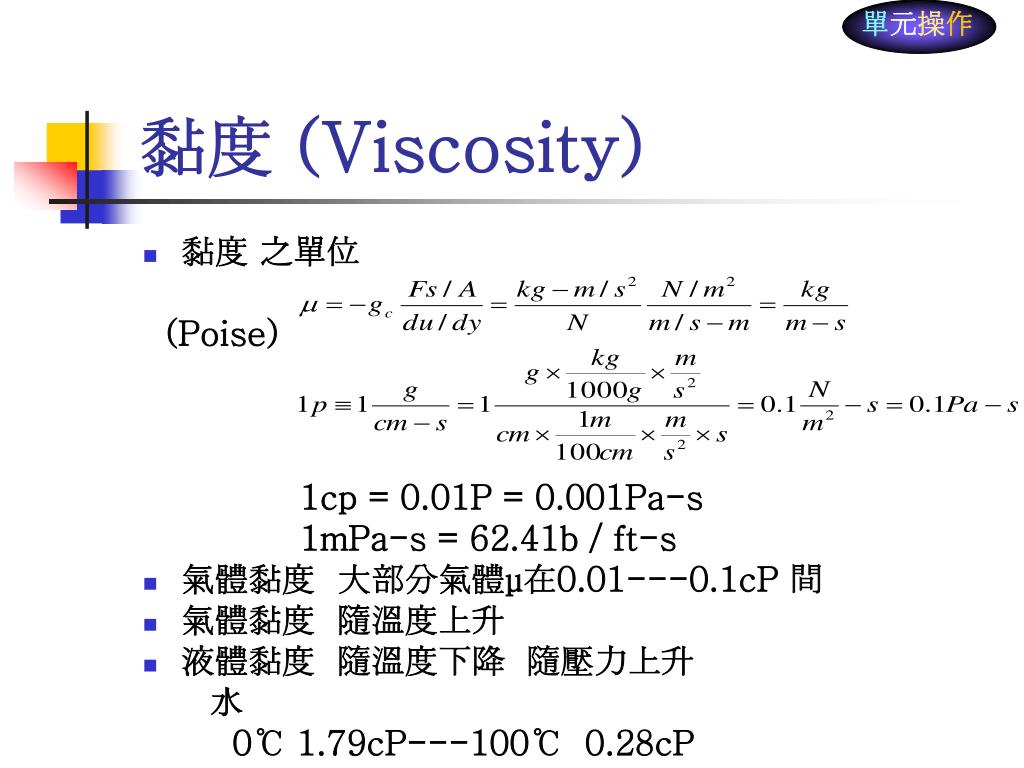

  9. 單元操作 黏度 (Viscosity) • 黏度 之單位 (Poise) 1cp = 0.01P = 0.001Pa-s 1mPa-s = 62.41b / ft-s • 氣體黏度 大部分氣體μ在0.01---0.1cP 間 • 氣體黏度 隨溫度上升 • 液體黏度 隨溫度下降 隨壓力上升 　　水 0℃ 1.79cP---100℃ 0.28cP

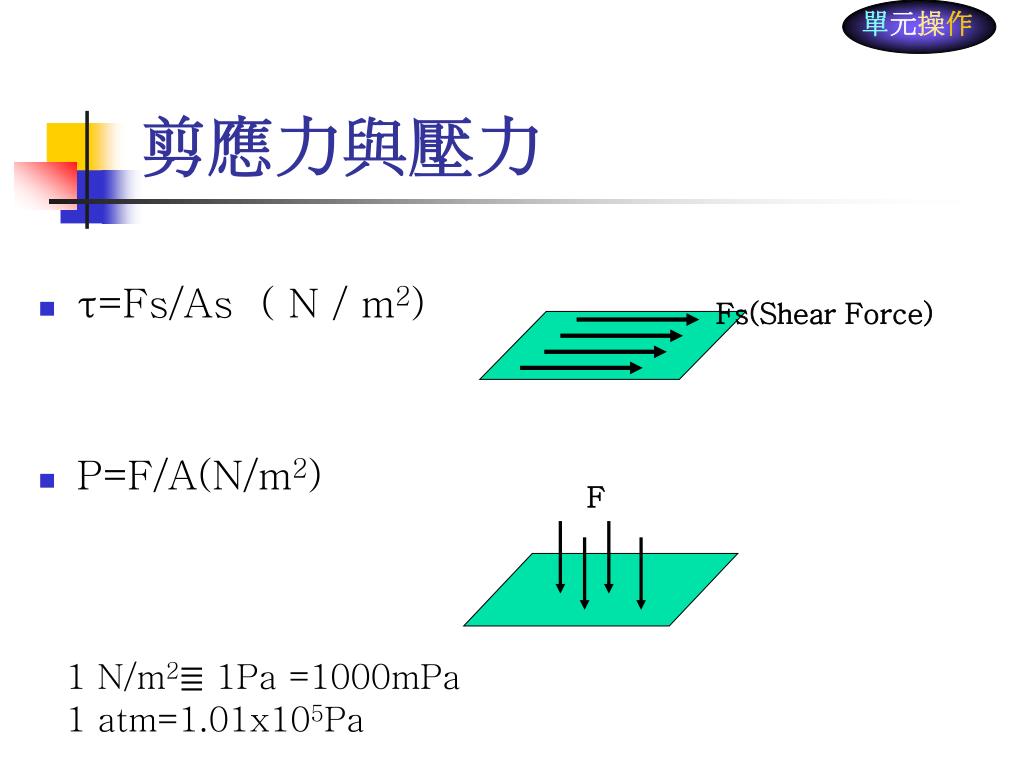

  10. 單元操作 剪應力與壓力 • τ=Fs/As ( N / m2) • P=F/A(N/m2) Fs(Shear Force) F 1 N/m2≣ 1Pa =1000mPa 1 atm=1.01x105Pa

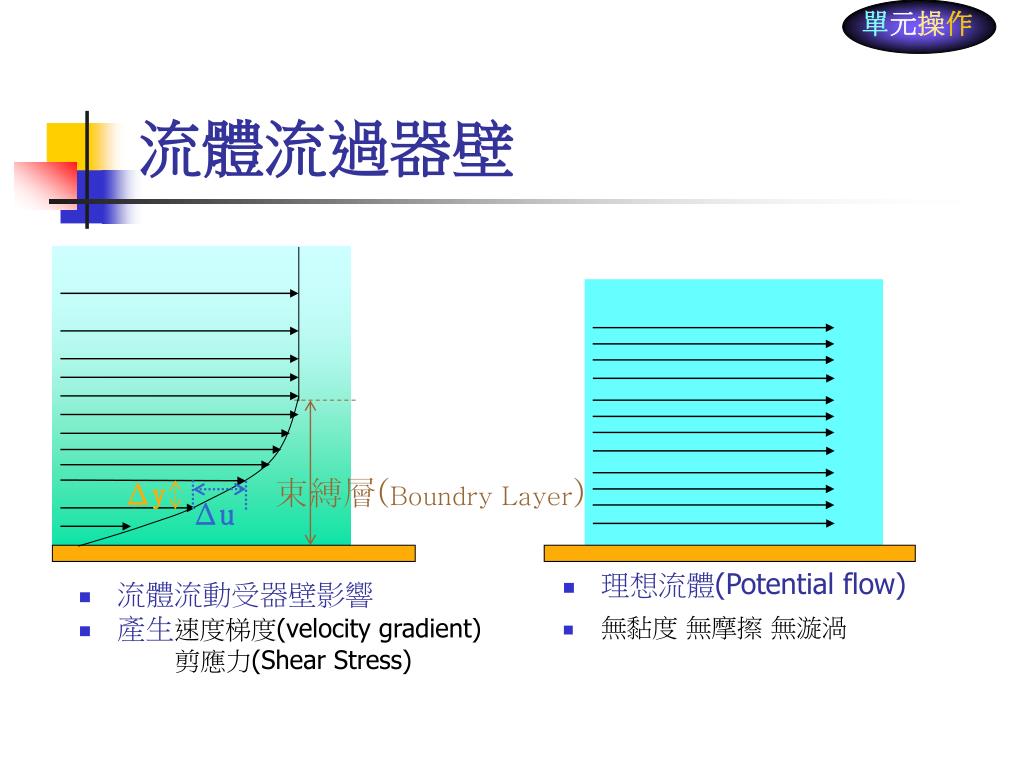

  11. 單元操作 流體流過器壁 • 流體流動受器壁影響 • 產生速度梯度(velocity gradient) 剪應力(Shear Stress) Δu 束縛層(Boundry Layer) Δy • 理想流體(Potential flow) • 無黏度 無摩擦 無漩渦

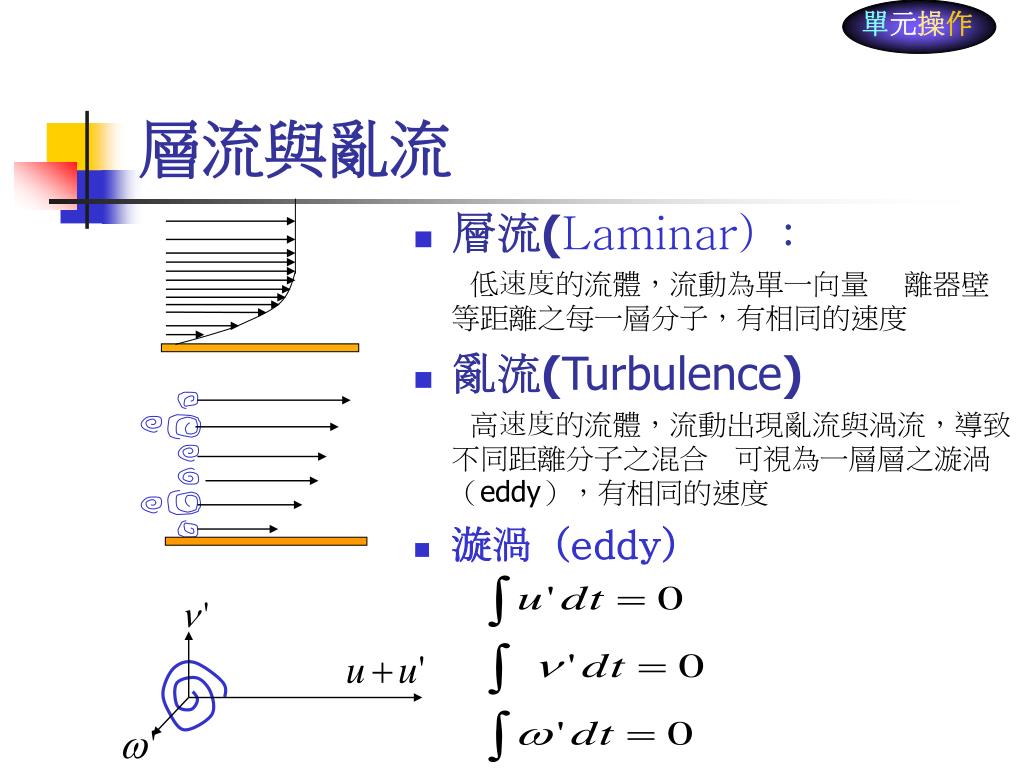

  12. 單元操作 層流與亂流 • 層流(Laminar)： 低速度的流體，流動為單一向量 離器壁等距離之每一層分子，有相同的速度 • 亂流(Turbulence) 高速度的流體，流動出現亂流與渦流，導致不同距離分子之混合 可視為一層層之漩渦（eddy），有相同的速度 • 漩渦（eddy）

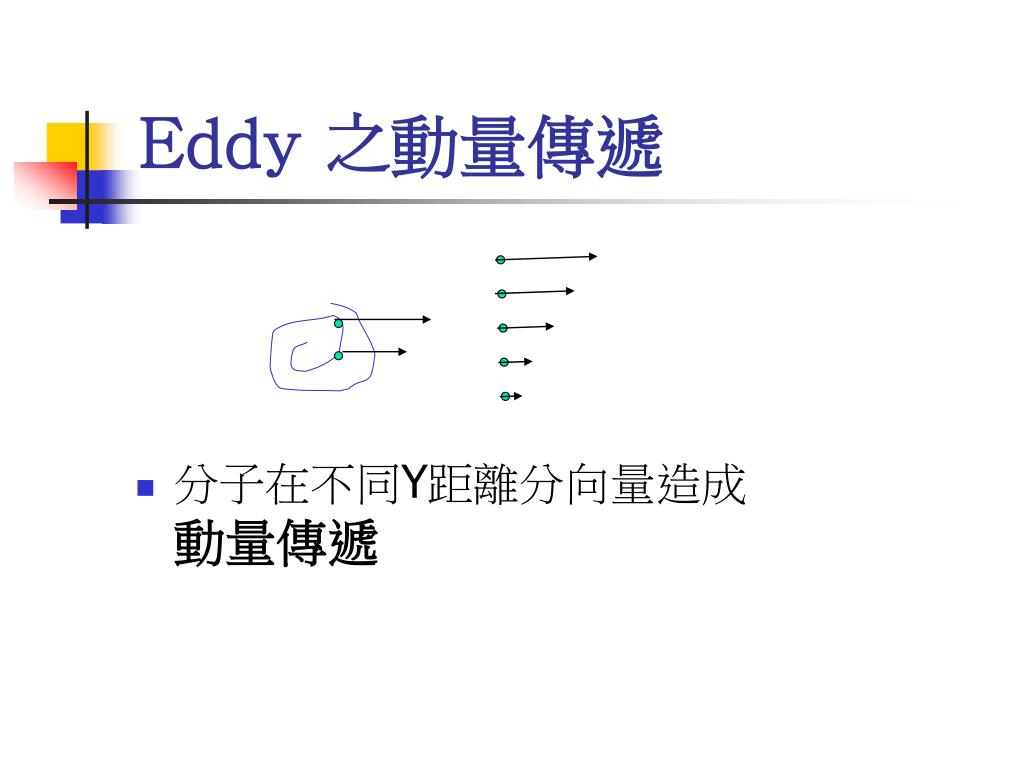

  13. Eddy 之動量傳遞 • 分子在不同Y距離分向量造成動量傳遞

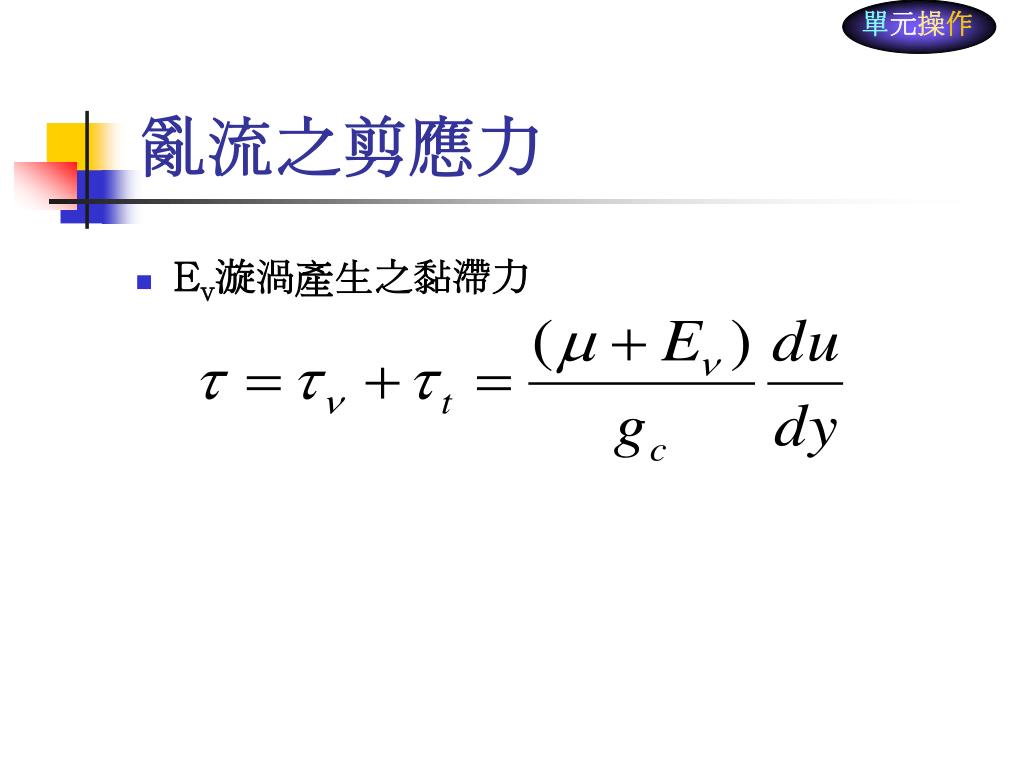

  14. 單元操作 亂流之剪應力 • Ev漩渦產生之黏滯力

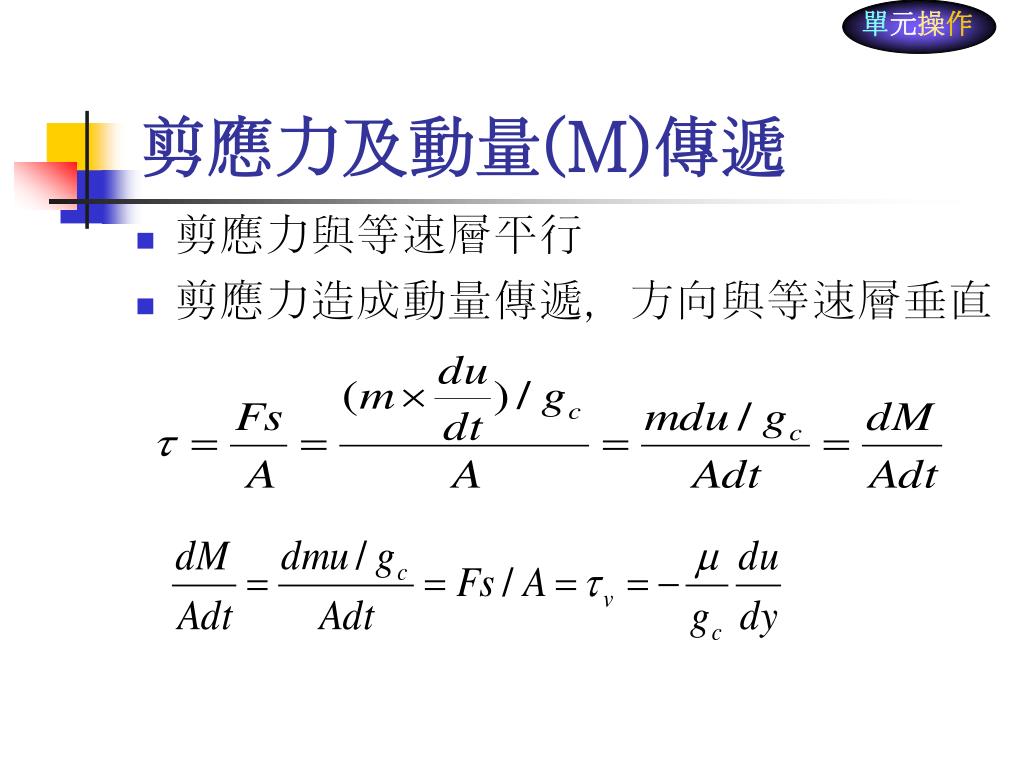

  15. 單元操作 剪應力及動量(M)傳遞 • 剪應力與等速層平行 • 剪應力造成動量傳遞，方向與等速層垂直

  16. 單元操作 平板束縛層(Boundry Layer) 之形成 束縛層(層流) • 流體流過一平板 • 層流束縛層厚Zx與x0.5成正比，漸達2mm • 亂流開始(NRE=ρu x /μ介於105~3x106)之間，層流束縛層漸減 亂流開始 束縛層(亂流) x

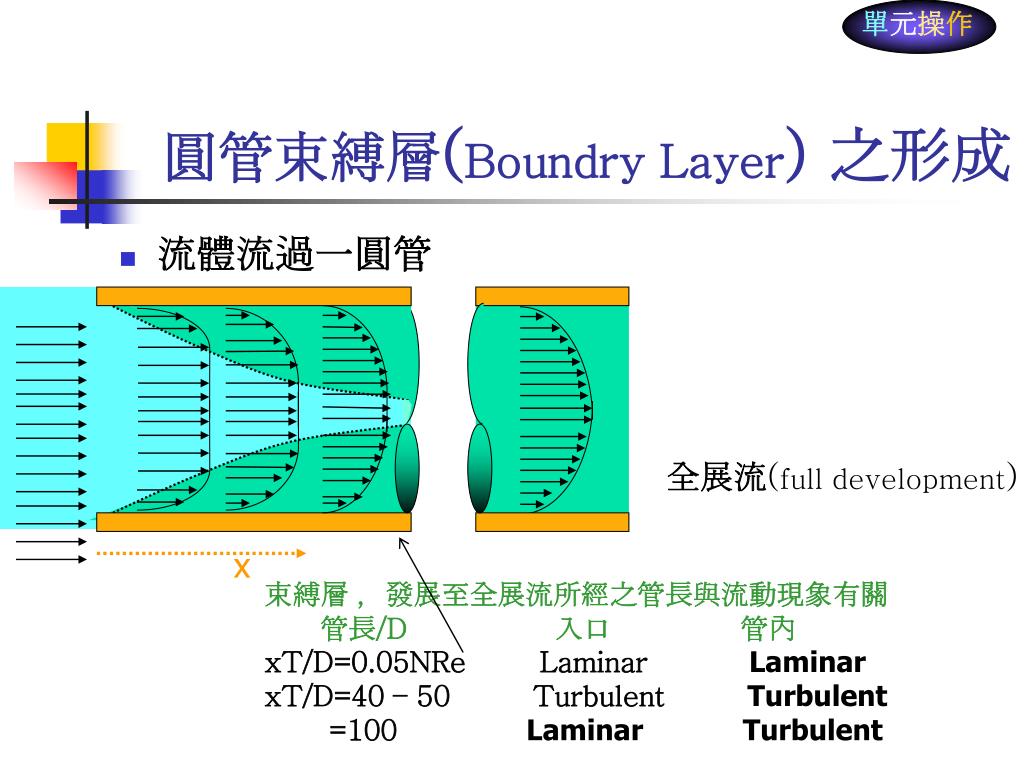

  17. 單元操作 圓管束縛層(Boundry Layer) 之形成 • 流體流過一圓管 全展流(full development) 束縛層 ，發展至全展流所經之管長與流動現象有關 管長/D 入口 管內 xT/D=0.05NRe Laminar Laminar xT/D=40 – 50 Turbulent Turbulent =100Laminar Turbulent x

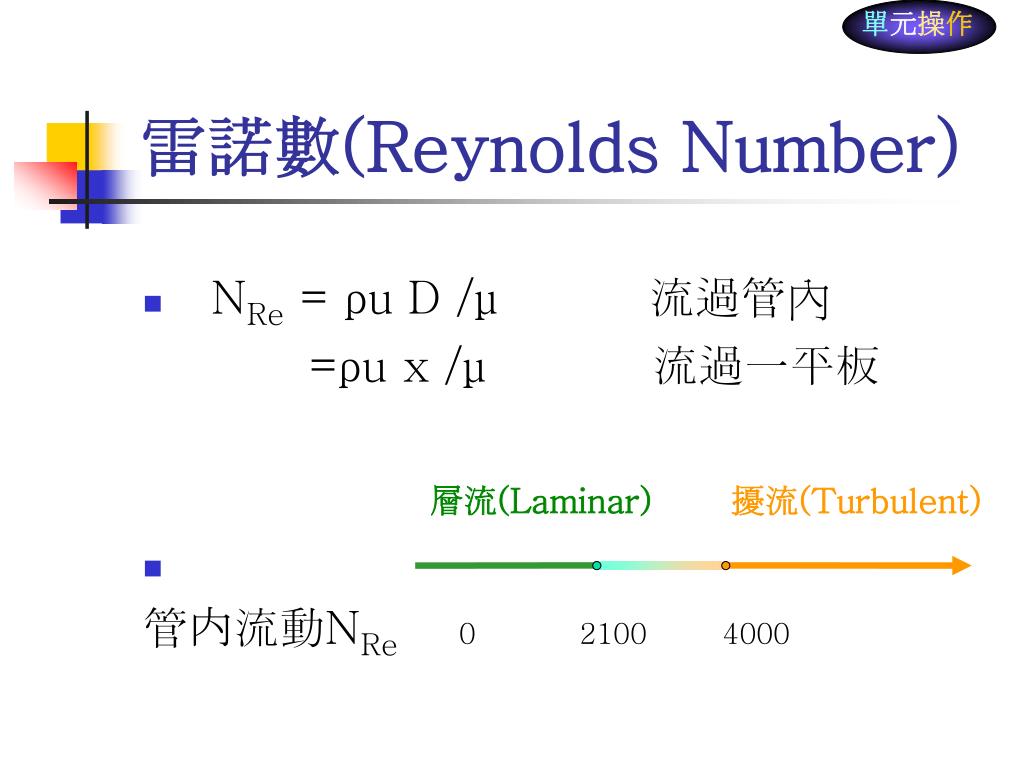

  18. 單元操作 雷諾數(Reynolds Number) • NRe = ρu D /μ 流過管內 =ρu x /μ 流過一平板 層流(Laminar)擾流(Turbulent) 管内流動NRe 0 2100 4000
