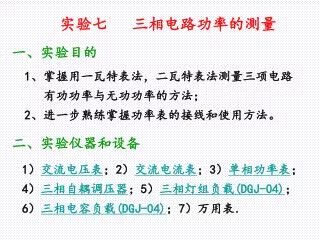

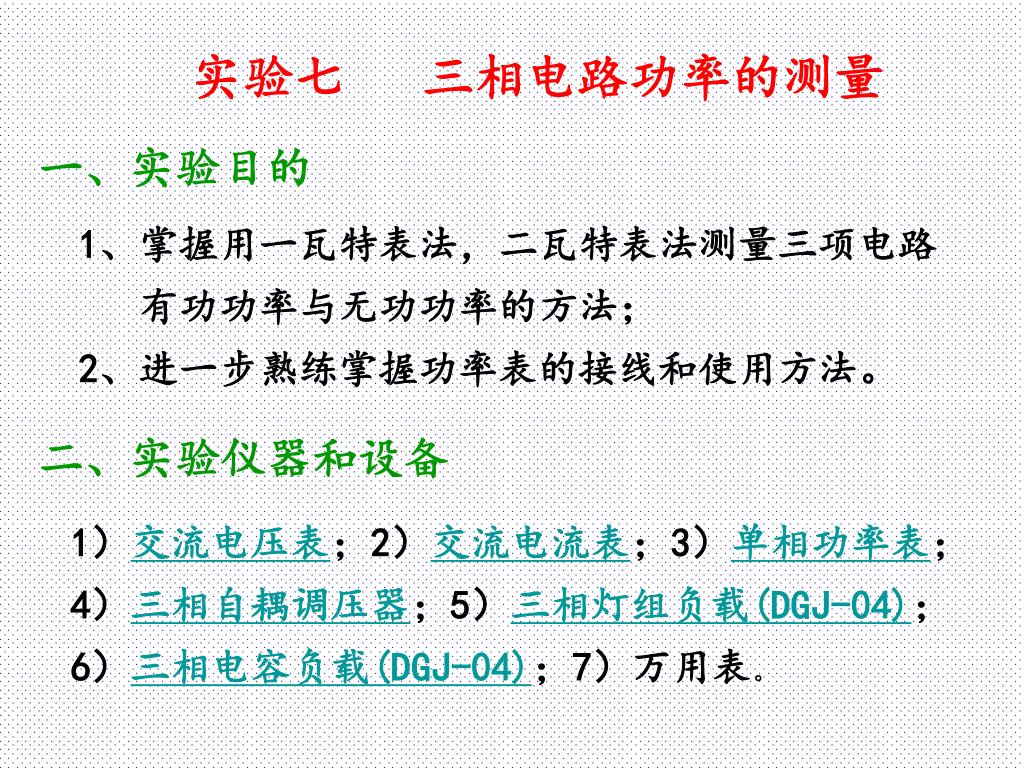

  1. 实验七 三相电路功率的测量 一、实验目的 1、掌握用一瓦特表法，二瓦特表法测量三项电路 有功功率与无功功率的方法； 2、进一步熟练掌握功率表的接线和使用方法。 二、实验仪器和设备 1）交流电压表；2）交流电流表；3）单相功率表； 4）三相自耦调压器；5）三相灯组负载(DGJ-04)； 6）三相电容负载(DGJ-04)；7）万用表。

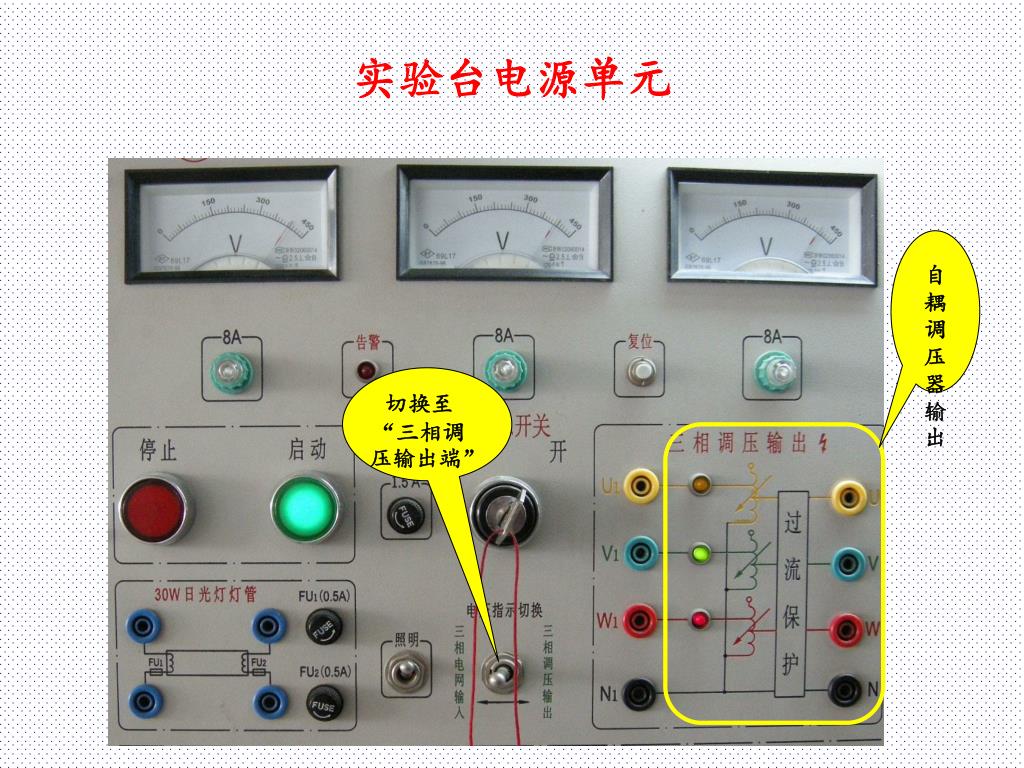

  2. 自耦调压器输出 实验台电源单元 切换至 “三相调压输出端”

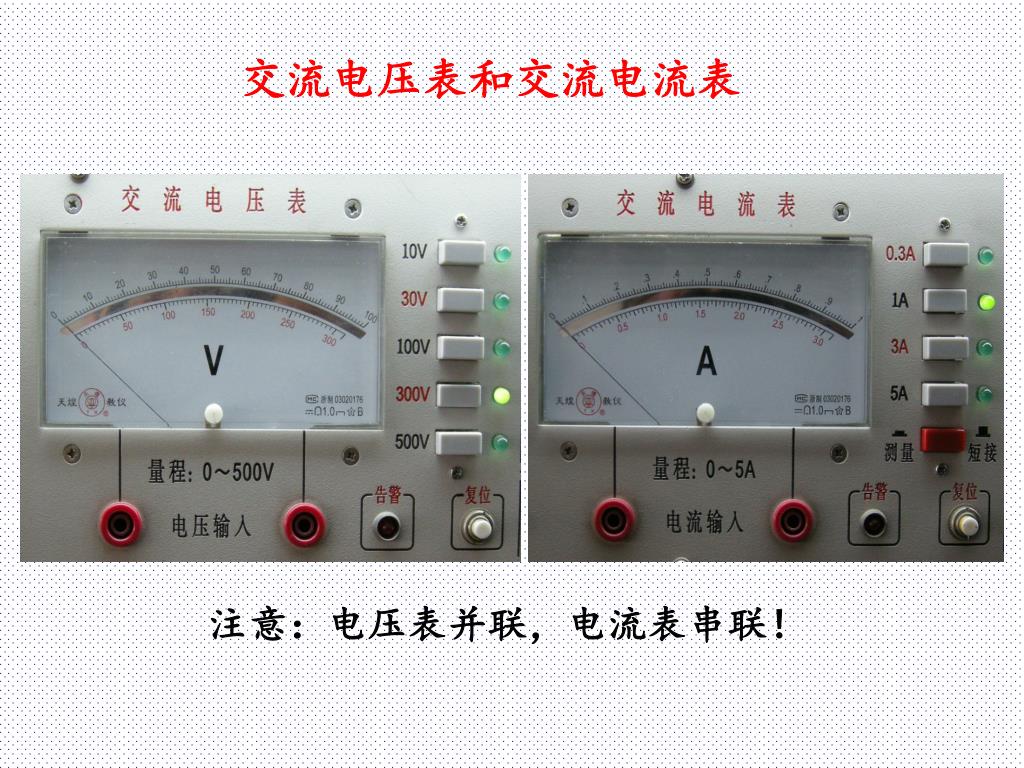

  3. 交流电压表和交流电流表 注意：电压表并联，电流表串联！

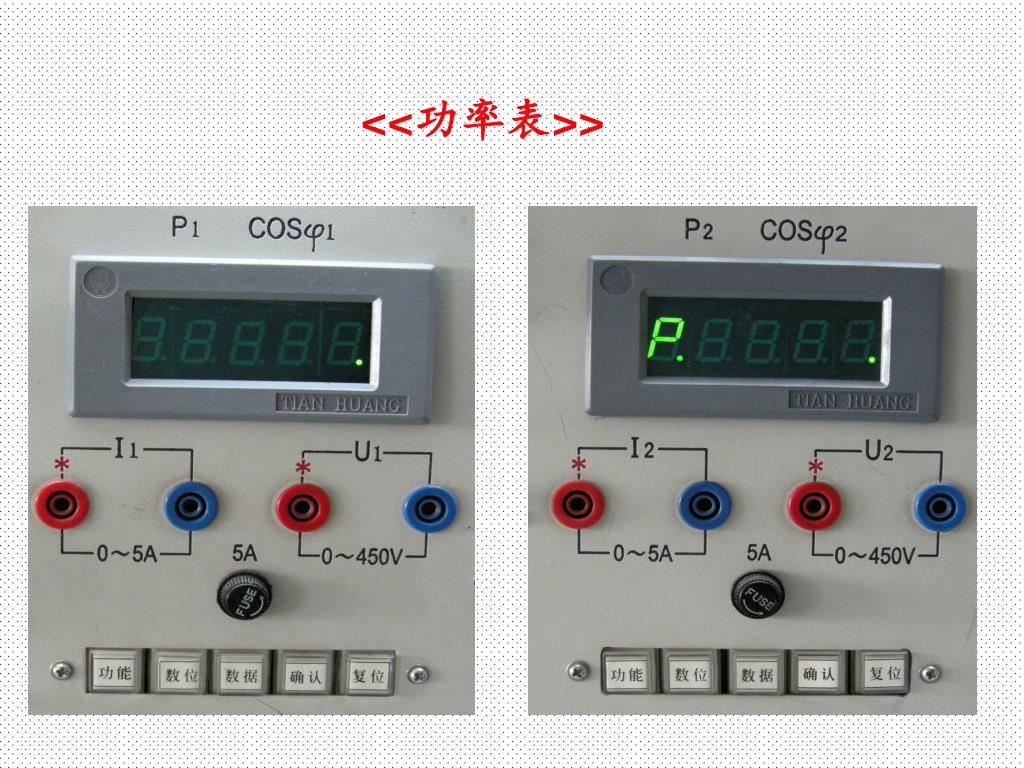

  4. <<功率表>>

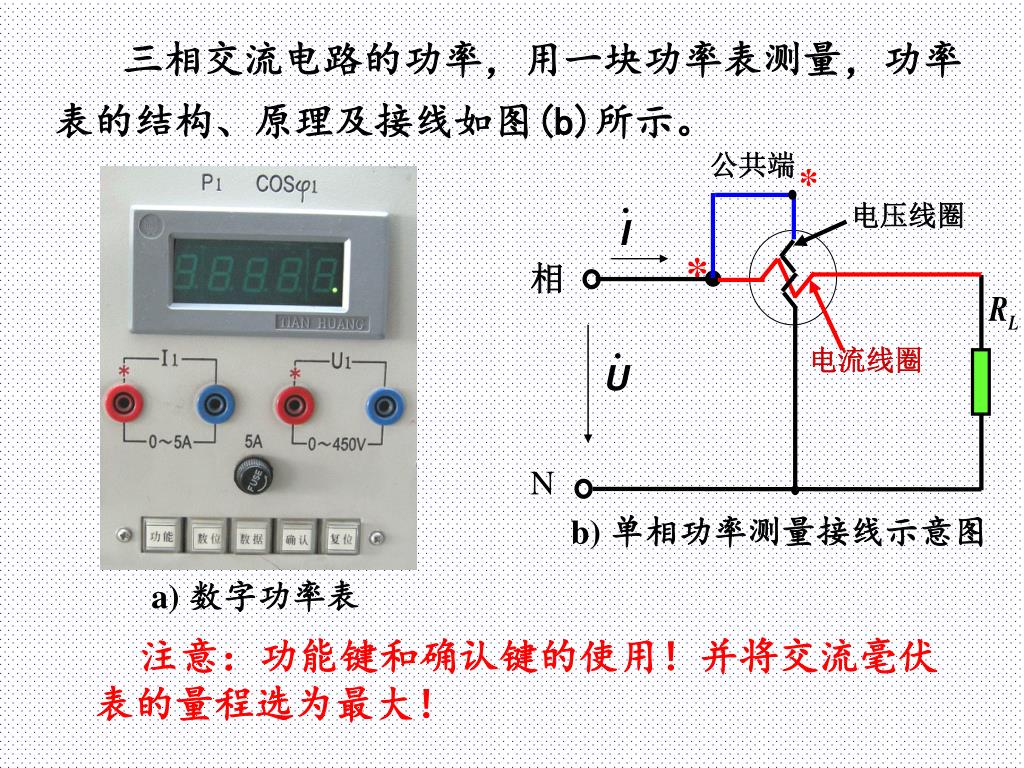

  5. 公共端 * ． 电压线圈 I * 相 ． 电流线圈 U N b)单相功率测量接线示意图 三相交流电路的功率，用一块功率表测量，功率表的结构、原理及接线如图(b)所示。 a)数字功率表 注意：功能键和确认键的使用！并将交流毫伏表的量程选为最大！

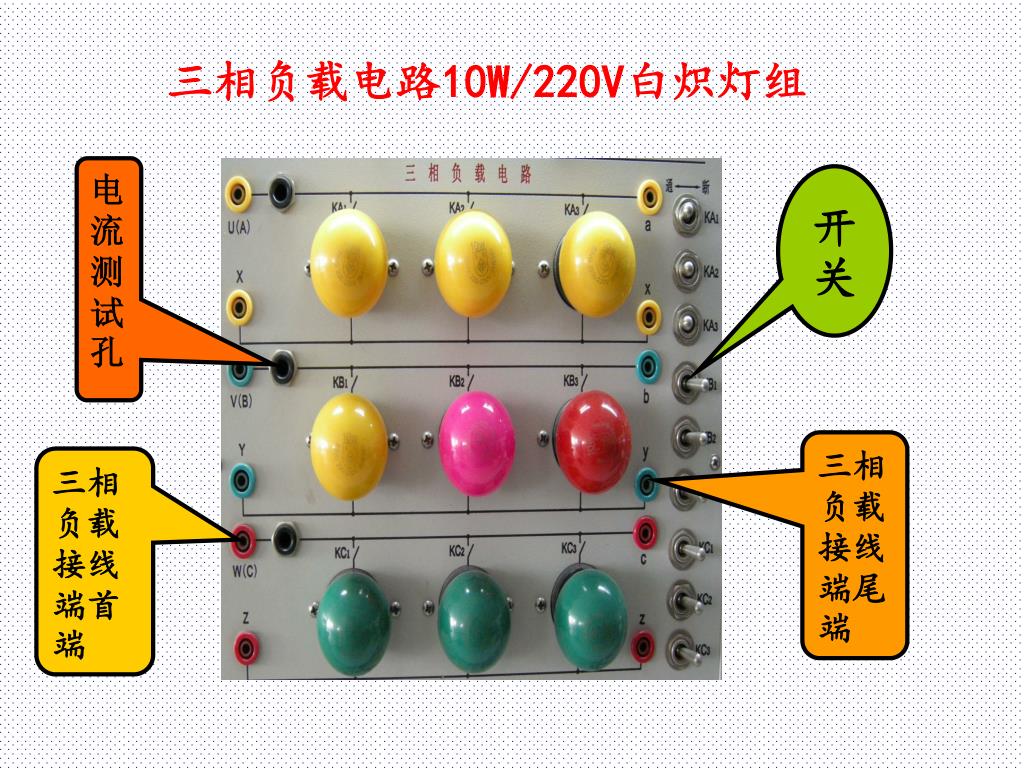

  6. 三相负载电路10W/220V白炽灯组 电流测试孔 开关 三相负载接线端尾端 三相负载接线端首端

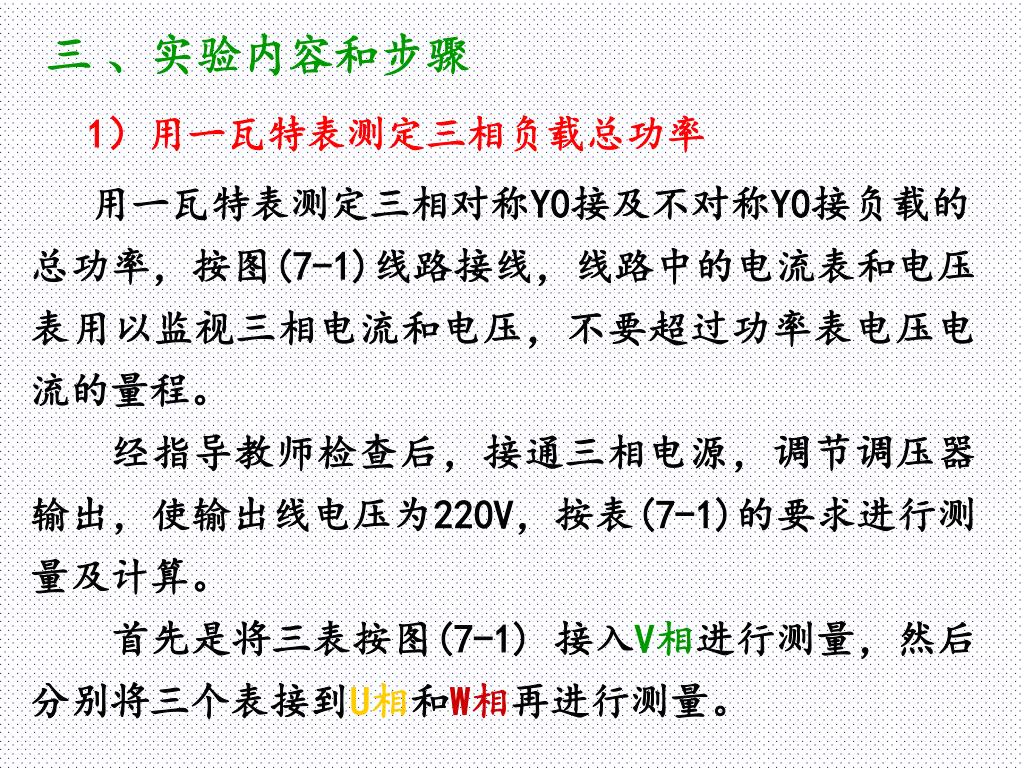

  7. 三 、实验内容和步骤 1）用一瓦特表测定三相负载总功率 用一瓦特表测定三相对称Y0接及不对称Y0接负载的 总功率，按图(7-1)线路接线，线路中的电流表和电压表用以监视三相电流和电压，不要超过功率表电压电流的量程。 经指导教师检查后，接通三相电源，调节调压器输出，使输出线电压为220V，按表(7-1)的要求进行测量及计算。 首先是将三表按图(7-1) 接入V相进行测量，然后分别将三个表接到U相和W相再进行测量。

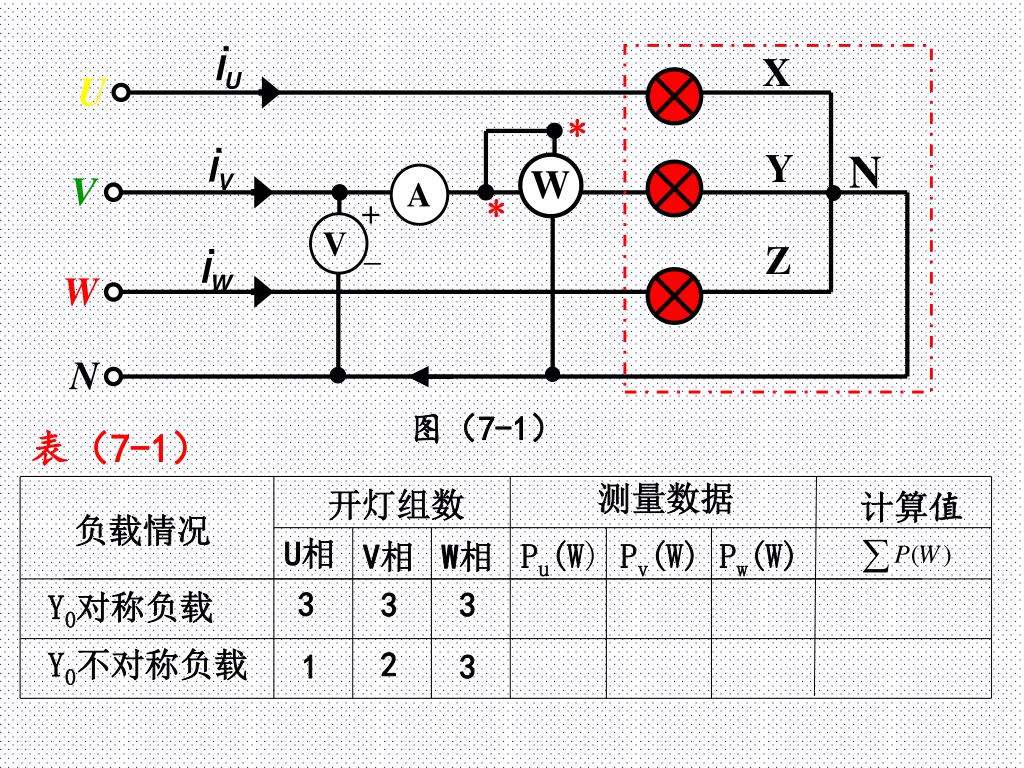

  8. . . . IV IW IU 测量数据 开灯组数 计算值 负载情况 U相 Pu(W) Pv(W) Pw(W) V相 W相 3 3 3 Y0对称负载 表（7-1） Y0不对称负载 2 1 3 X U * Y N W V W A * + V _ Z W N 图（7-1）

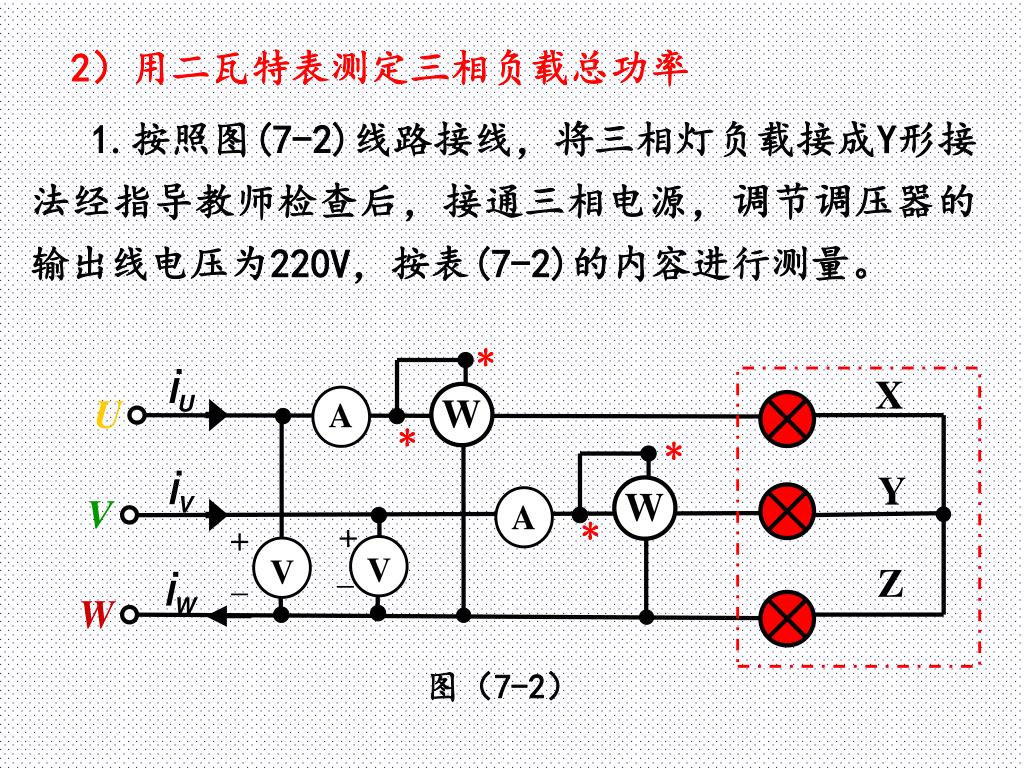

  9. . . . IW IV IU * X A W U W * * Y W V W A * + + V V _ _ Z W 图（7-2） 2）用二瓦特表测定三相负载总功率 1.按照图(7-2)线路接线，将三相灯负载接成Y形接法经指导教师检查后，接通三相电源，调节调压器的输出线电压为220V，按表(7-2)的内容进行测量。

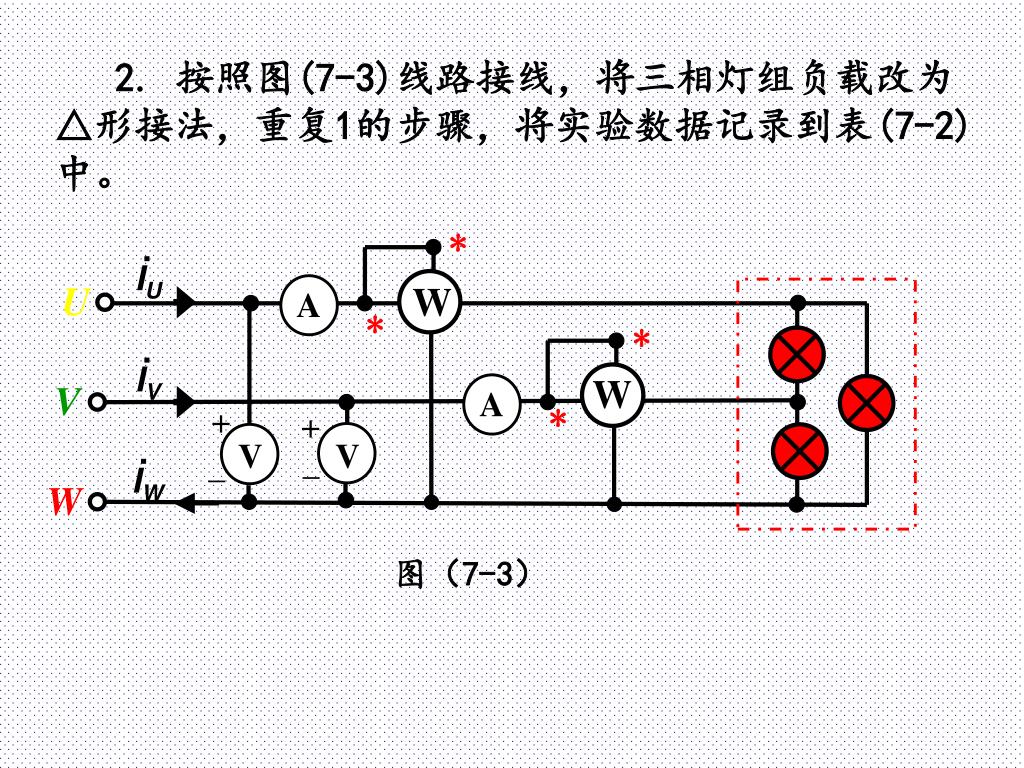

  10. . . . IW IV IU * U W A W * * W V W A * + + V _ _ W 图（7-3） V 2. 按照图(7-3)线路接线，将三相灯组负载改为△形接法，重复1的步骤，将实验数据记录到表(7-2)中。

  11. 测量数据 开灯组数 计算值 负载情况 P1(W) P2(W) U相 V相 W相 3 3 3 Y接平衡负载 Y不对称负载 2 1 3 表（7-2） △接不平衡负载 1 2 3 △接平衡负载 3 3 3

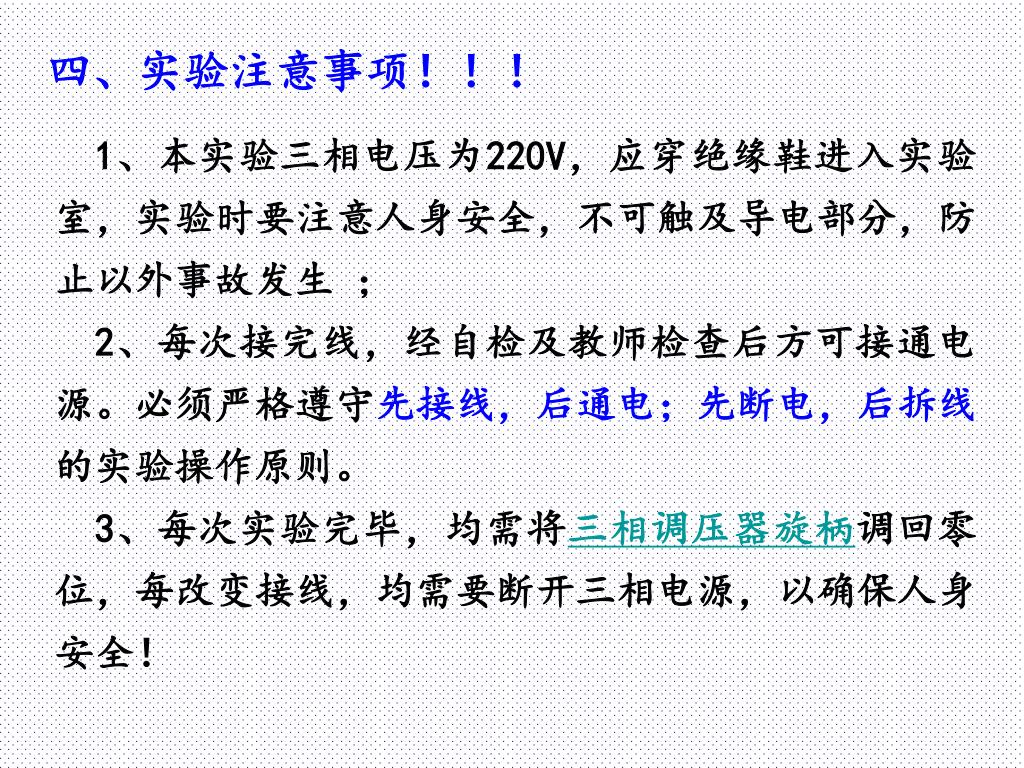

  12. 四、实验注意事项！！！ 1、本实验三相电压为220V，应穿绝缘鞋进入实验室，实验时要注意人身安全，不可触及导电部分，防止以外事故发生 ； 2、每次接完线，经自检及教师检查后方可接通电源。必须严格遵守先接线，后通电；先断电，后拆线的实验操作原则。 3、每次实验完毕，均需将三相调压器旋柄调回零位，每改变接线，均需要断开三相电源，以确保人身安全！

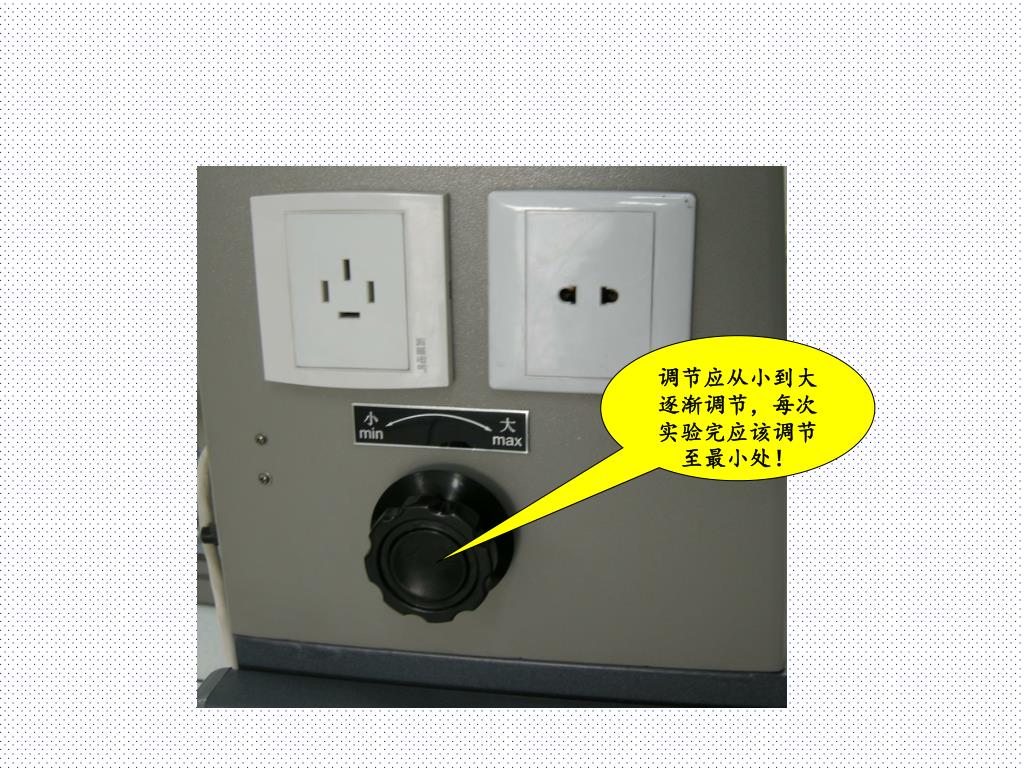

  13. 调节应从小到大逐渐调节，每次实验完应该调节至最小处！调节应从小到大逐渐调节，每次实验完应该调节至最小处！
