CONECTORES DEFINICION Y FUNSION

CONECTORES DEFINICION Y FUNSION. En informática, los conectores, normalmente denominados "conectores de entrada/salida" (o abreviado conectores E/S) son interfaces para conectar dispositivos mediante cables.

Download Presentation

CONECTORES DEFINICION Y FUNSION

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

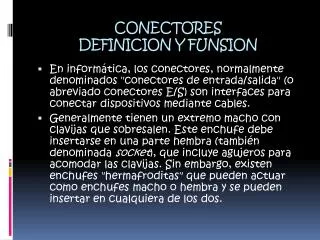

  1. CONECTORES DEFINICION Y FUNSION • En informática, los conectores, normalmente denominados "conectores de entrada/salida" (o abreviado conectores E/S) son interfaces para conectar dispositivos mediante cables. • Generalmente tienen un extremo macho con clavijas que sobresalen. Este enchufe debe insertarse en una parte hembra (también denominada socket), que incluye agujeros para acomodar las clavijas. Sin embargo, existen enchufes "hermafroditas" que pueden actuar como enchufes macho o hembra y se pueden insertar en cualquiera de los dos.

  2. CONECTORES DE ENTRADA Y SALIDALa placa madre de un equipo tiene sierto numero de conectores de entrada y salida ubicados en el panel trasero

  3. La mayoría de las placas madre tienen los siguientes conectores: • Puerto de serie, que utiliza un conector DB9 para conectar dispositivos más antiguos, • Puerto paralelo, que utiliza un conector DB25 para conectar principalmente impresoras antiguas, • Puertos USB (1.1, baja velocidad, o 2.0, alta velocidad) para conectar periféricos más recientes, • Conector RJ45 (denominado Puerto LAN o Puerto Ethernet) para conectar el equipo a una red. Interactúa con una tarjeta de red que se encuentra en la placa madre, • Conector VGA (denominado SUB-D15), utilizado para conectar el monitor. Este conector interactúa con la tarjeta gráfica integrada, • Enchufes hembra (Entrada de línea, Salida de línea y micrófono) para conectar altavoces, un sistema de sonido de alta fidelidad o un micrófono. Este conector interactúa con la tarjeta de sonido integrada.

  4. TIPOS DE CONECTORES DEL PC • VGA • DVI • USB • PUERTO PARALELO • PUERTO SERIE • FIREWARE/1394 • PS/2 MINIDIM RATONES Y TECLADOS • TARJETA DE RED • TARJETA DE AUDIO • TARJETAS DE TV

  5. CONECTOR DVI • DIGITAL VISUAL INTERFACE: Conector de video diseñado para maximizar la calidad visual de los monitores digitales (monitores de ordenadores y proyectores digitales LCD). • Tiene un conector macho y otro hembra. El del PC es hembra.

  6. CONECTOR USB • EL BUS DE SERIE UNIVERSAL: provee un estandar de bus serie para conectar dispositivos a un PC. Un sistema USB tiene un diseño asimetrico, que consiste en un solo servidor y multiples dispositivos conectados enuna estructura de arbol utilizando dispositivos hub especiales ( hasta 127). • Se ocupa de dar alimentacion a la mayoria de lso dispositivos que se conectan.

  7. CONECTOR PUERTO PARALELO • Un puerto paralelo es un interface entre un ordenador y un periferico cuya principal caracteristica es que lo Bits de datos viajan juntos enviando un byte completo o mas a la vez. • El conector dispone de 25 pines en dos filas. • Existen conectores macho y conectores hembra. En el PC es hembra.

  8. CONECTOR PUERTO SERIE • Un puerto serie es u interfce de comunicaciones entre ordenadores y perifericos en donde la informacion es transmitida bit a bit enviando un solo bit a la vez. • El conector dispone de 9 pines en dos filas. • Existen conectores machos y conectores hembras. En le PC es un conector macho.

  9. CONECTOR FIREWARE 1394 • Lo primero que se puede decir es q ue es un interfaz de alta velocidad diseñado por Apple, para la conexión de perifericos en un ordenador. • Permite conectar hasta 63 dispositivos en cadena pudiendose conectar estos en caliente. • El conector dispone de 6 pines que transmiten tanto datos como alimentacion ( al igual que el USB)

  10. CONECTOR PS/2(minidin) RATON TECLADO • Puerto de conexión para ratones y teclados.(actualmente estos pueden utilizar el puerto USB) • Puerto PS/2 Toma su nombre de la serie de ordenadores IBM Personal System/2, creada por IBM en 1987, y empleada para conectar teclados y ratones.

  11. CONECTOR TARJETA DE RED • Dispositivo electronico que permite a un ordenador o impresora acceder a una red y compartir recursos entre dos o mas equipos ( disco s duros, CD rom, etc). El conector mas comun es el tipo ETHERNET RJ45 con 4 pares de hilos trenzados. • Tiene distintas velocidades de cvonexion. 10, 100 y 1000 Mgbytes/segundo.

  12. CONECTOR TARJETA DE AUDIO • Dispositivo utilizado para reproducir audio desde el PC o paara grabar audio desde cualquer fuente externa. TV, microfono, etc… • Casi todas las tarjetas de sonidose han adaptado al estandar PC99 de Microsoft que consiste en asignarle un color a cada conector externo, de este modo:

  13. CONECTOR TARJETA DE TV • Dispositivo utilizado para reproducir o grabar la señal de television. • Hasta ahora eran en formato analógico, a partir de la entrada de la TDT han pasado a ser en formato digital.
