  1. 软交换设备配置与维护 单元二： softx3000软交换系统认知 子任务1：softx3000软交换系统概述

  2. 软交换网络是基于分组交换的网络，在原有电路交换机的基础上，将业务功能（业务提供）、控制功能（呼叫和信令控制）和接入功能（中继和用户接入）相分离；软交换网络是基于分组交换的网络，在原有电路交换机的基础上，将业务功能（业务提供）、控制功能（呼叫和信令控制）和接入功能（中继和用户接入）相分离； 利用应用服务器、控制设备、信令网关和各种接入媒体网关形成软交换网络。 它是可以同时向用户提供语音、数据、视频等业务的开放网络。 NGN网络中的主要设备 软交换网络介绍

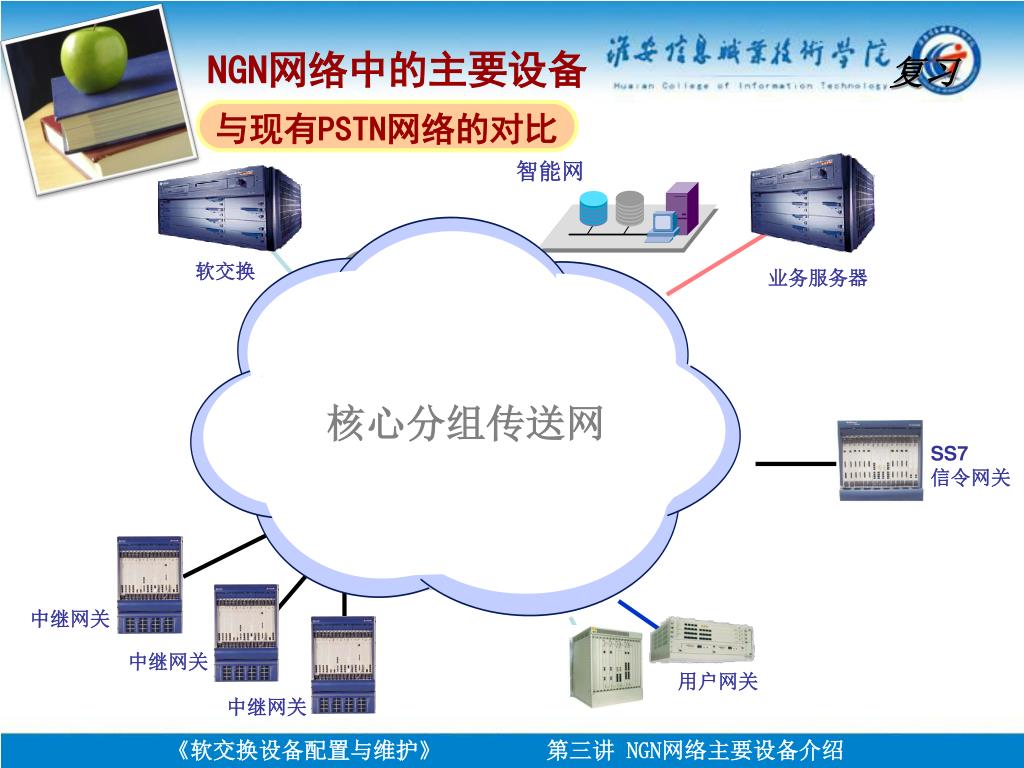

  3. 智能网 业务服务器 软交换 核心分组传送网 信令模块 交换矩阵 SS7 信令网关 系统处理机模块 用户接口模块 中继模块 中继网关 中继网关 用户网关 中继网关 NGN网络中的主要设备 复习 与现有PSTN网络的对比

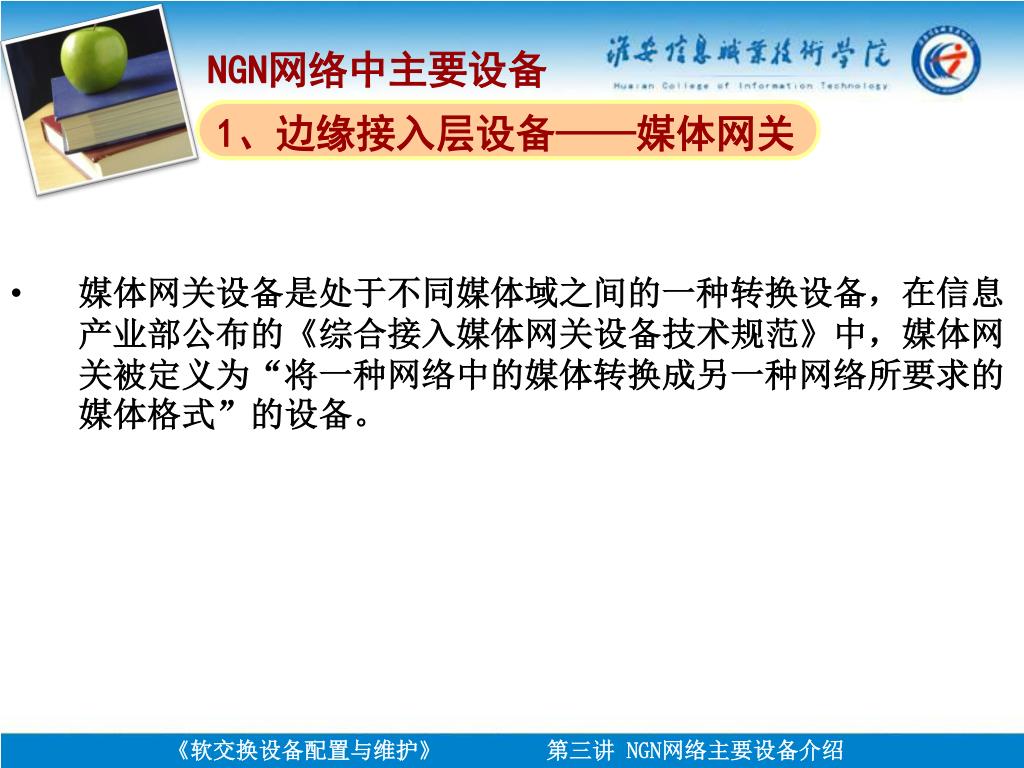

  4. 媒体网关设备是处于不同媒体域之间的一种转换设备，在信息产业部公布的《综合接入媒体网关设备技术规范》中，媒体网关被定义为“将一种网络中的媒体转换成另一种网络所要求的媒体格式”的设备。媒体网关设备是处于不同媒体域之间的一种转换设备，在信息产业部公布的《综合接入媒体网关设备技术规范》中，媒体网关被定义为“将一种网络中的媒体转换成另一种网络所要求的媒体格式”的设备。 NGN网络中主要设备 1、边缘接入层设备——媒体网关

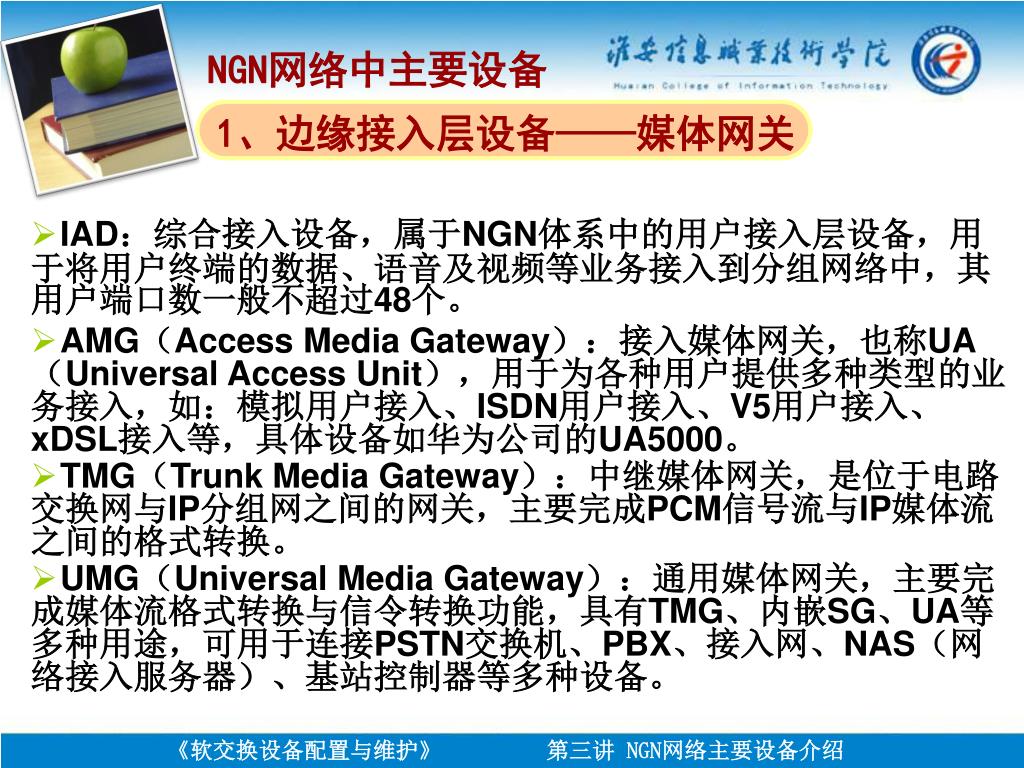

  5. IAD：综合接入设备，属于NGN体系中的用户接入层设备，用于将用户终端的数据、语音及视频等业务接入到分组网络中，其用户端口数一般不超过48个。IAD：综合接入设备，属于NGN体系中的用户接入层设备，用于将用户终端的数据、语音及视频等业务接入到分组网络中，其用户端口数一般不超过48个。 AMG（Access Media Gateway）：接入媒体网关，也称UA（Universal Access Unit），用于为各种用户提供多种类型的业务接入，如：模拟用户接入、ISDN用户接入、V5用户接入、xDSL接入等，具体设备如华为公司的UA5000。 TMG（Trunk Media Gateway）：中继媒体网关，是位于电路交换网与IP分组网之间的网关，主要完成PCM信号流与IP媒体流之间的格式转换。 UMG（Universal Media Gateway）：通用媒体网关，主要完成媒体流格式转换与信令转换功能，具有TMG、内嵌SG、UA等多种用途，可用于连接PSTN交换机、PBX、接入网、NAS（网络接入服务器）、基站控制器等多种设备。 NGN网络中主要设备 1、边缘接入层设备——媒体网关

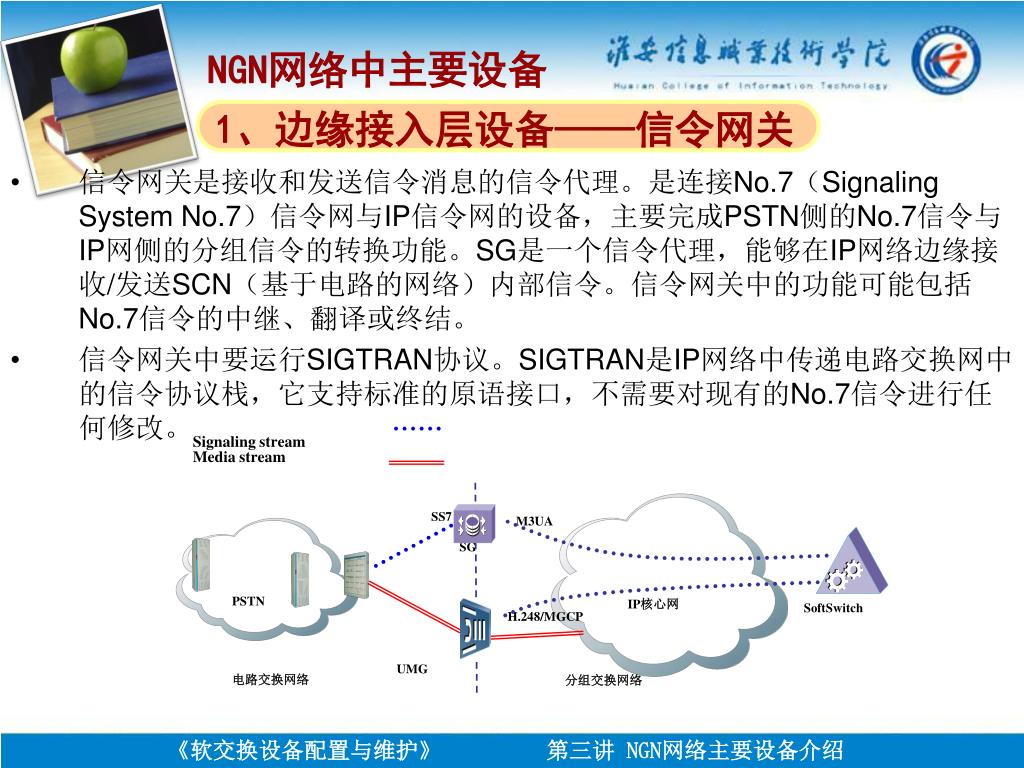

  6. 信令网关是接收和发送信令消息的信令代理。是连接No.7（Signaling System No.7）信令网与IP信令网的设备，主要完成PSTN侧的No.7信令与IP网侧的分组信令的转换功能。SG是一个信令代理，能够在IP网络边缘接收/发送SCN（基于电路的网络）内部信令。信令网关中的功能可能包括No.7信令的中继、翻译或终结。 信令网关中要运行SIGTRAN协议。SIGTRAN是IP网络中传递电路交换网中的信令协议栈，它支持标准的原语接口，不需要对现有的No.7信令进行任何修改。 Signaling stream Media stream SS7 M3UA SG IP核心网 H.248/MGCP PSTN SoftSwitch UMG 电路交换网络 分组交换网络 NGN网络中主要设备 1、边缘接入层设备——信令网关

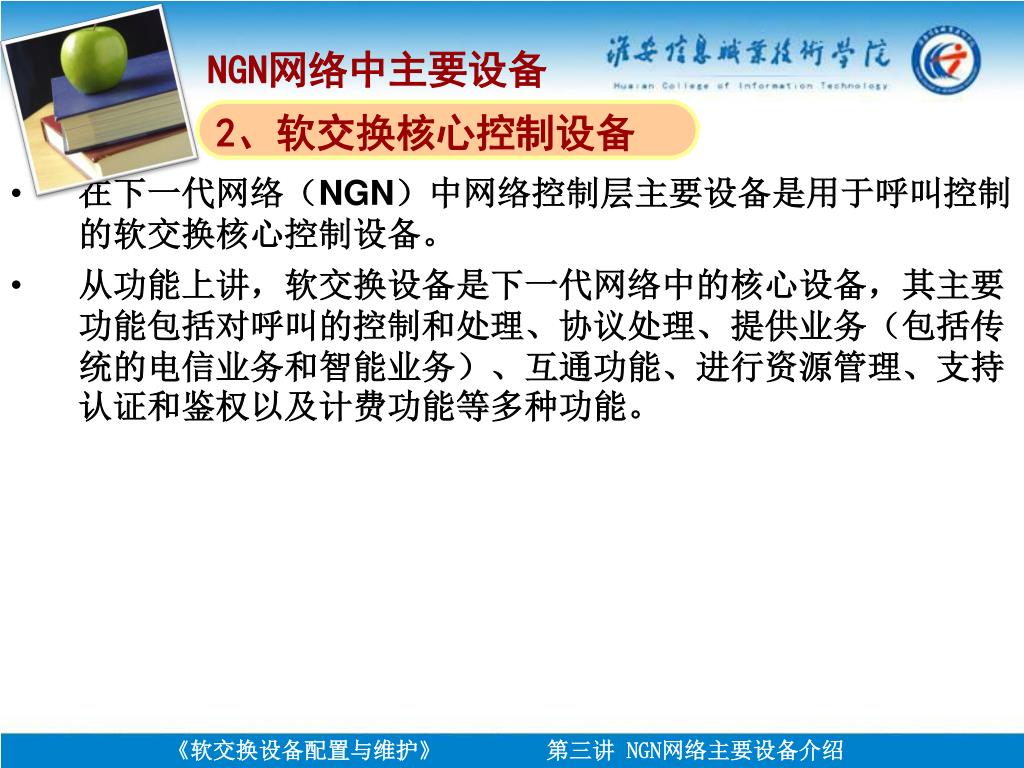

  7. 在下一代网络（NGN）中网络控制层主要设备是用于呼叫控制的软交换核心控制设备。在下一代网络（NGN）中网络控制层主要设备是用于呼叫控制的软交换核心控制设备。 从功能上讲，软交换设备是下一代网络中的核心设备，其主要功能包括对呼叫的控制和处理、协议处理、提供业务（包括传统的电信业务和智能业务）、互通功能、进行资源管理、支持认证和鉴权以及计费功能等多种功能。 NGN网络中主要设备 2、软交换核心控制设备

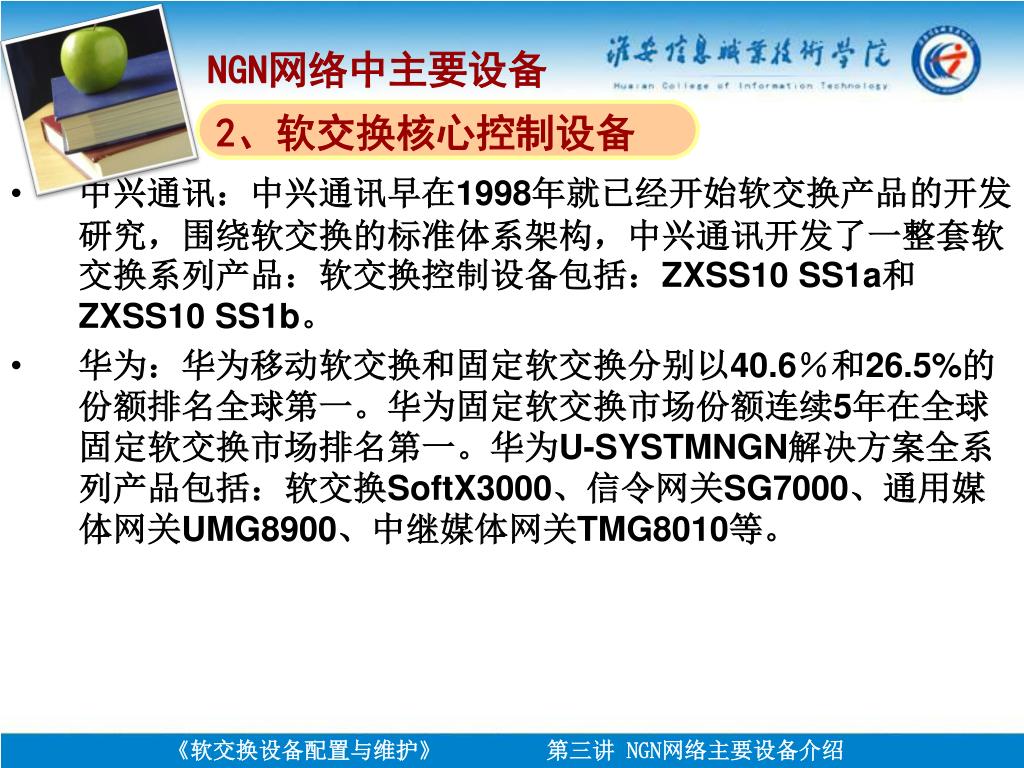

  8. 中兴通讯：中兴通讯早在1998年就已经开始软交换产品的开发研究，围绕软交换的标准体系架构，中兴通讯开发了一整套软交换系列产品：软交换控制设备包括：ZXSS10 SS1a和ZXSS10 SS1b。 华为：华为移动软交换和固定软交换分别以40.6％和26.5%的份额排名全球第一。华为固定软交换市场份额连续5年在全球固定软交换市场排名第一。华为U-SYSTMNGN解决方案全系列产品包括：软交换SoftX3000、信令网关SG7000、通用媒体网关UMG8900、中继媒体网关TMG8010等。 NGN网络中主要设备 2、软交换核心控制设备

  9. 本地网集中数据库 智能业务触发中心 网络话务管理中心 多网融合的桥梁 USAU ENIP-AS SSP MRS Softswitch SIP Phone H323 Phone UNI Phone MGCP Phone AMG NGN网络中主要设备 3、应用层设备——综合智能归属位置寄存器 SHLR9200 SIP INAP over SS7 SIP MAP over M3UA INAP over M3UA PSTN

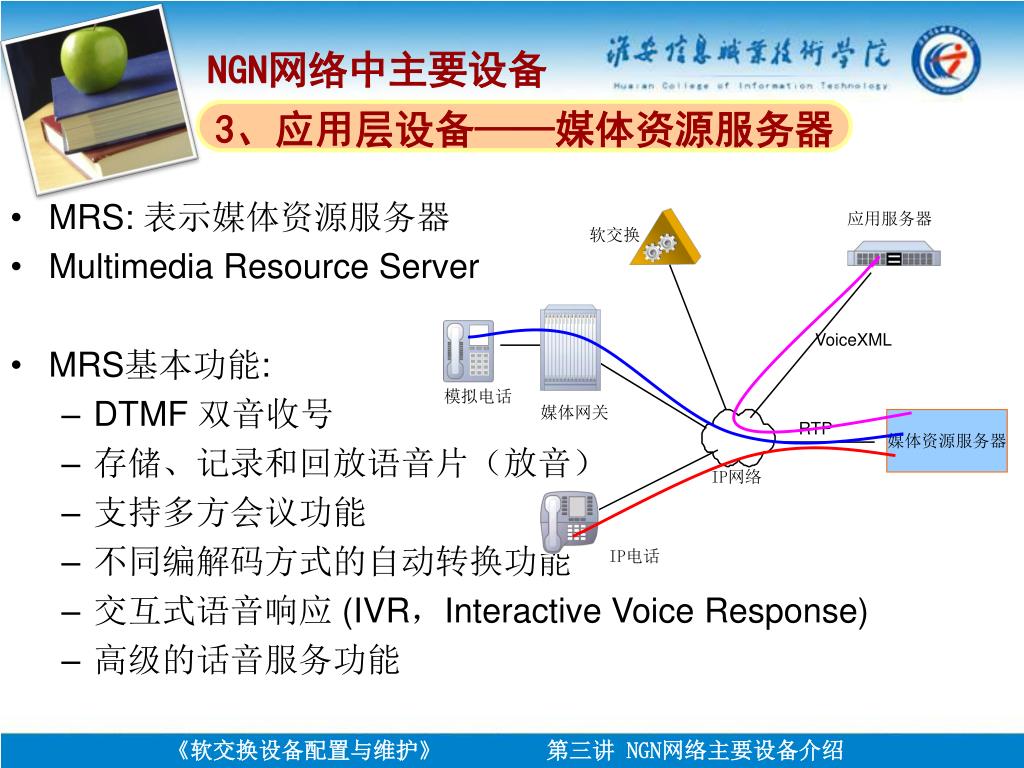

  10. MRS: 表示媒体资源服务器 Multimedia Resource Server MRS基本功能: DTMF 双音收号 存储、记录和回放语音片（放音） 支持多方会议功能 不同编解码方式的自动转换功能 交互式语音响应 (IVR，Interactive Voice Response) 高级的话音服务功能 NGN网络中主要设备 3、应用层设备——媒体资源服务器 应用服务器 软交换 VoiceXML 模拟电话 媒体网关 媒体资源服务器 RTP IP网络 IP电话
