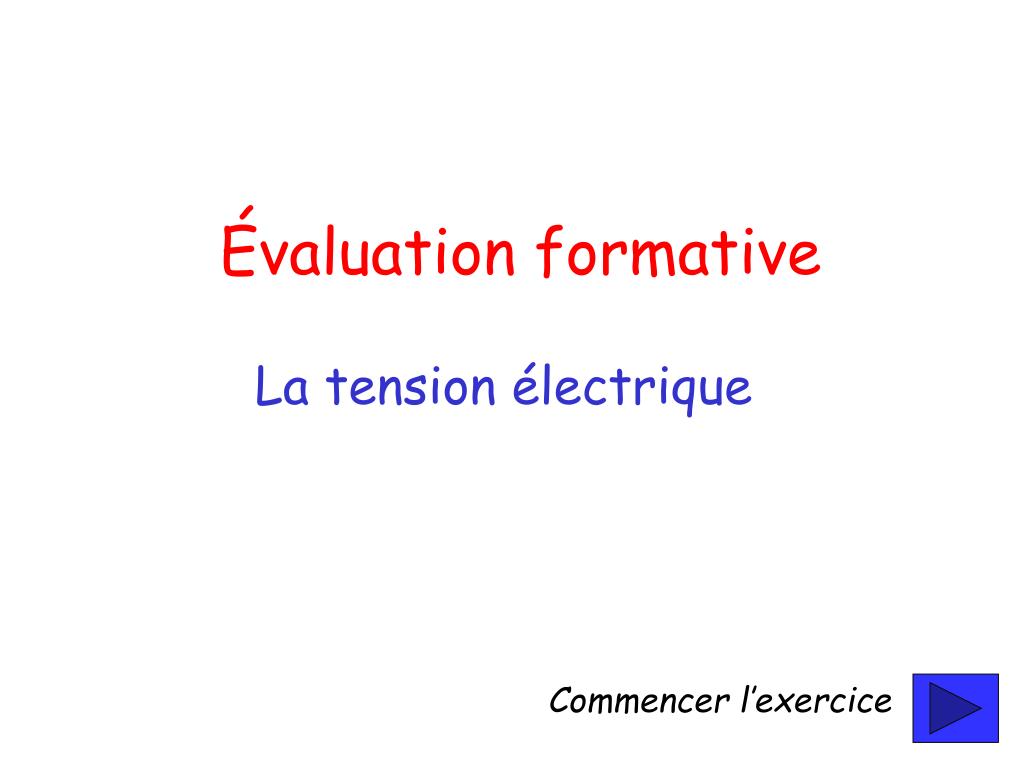

  1. Évaluation formative La tension électrique Commencer l’exercice

  2. 1- Notion de grandeur physique La grandeur physique mesurée par un voltmètre est : le mètre le Volt la tension électrique (aide)

  3. 2- L’unité L’unité avec laquelle s’exprime une tension est : le Watt le Volt le mètre

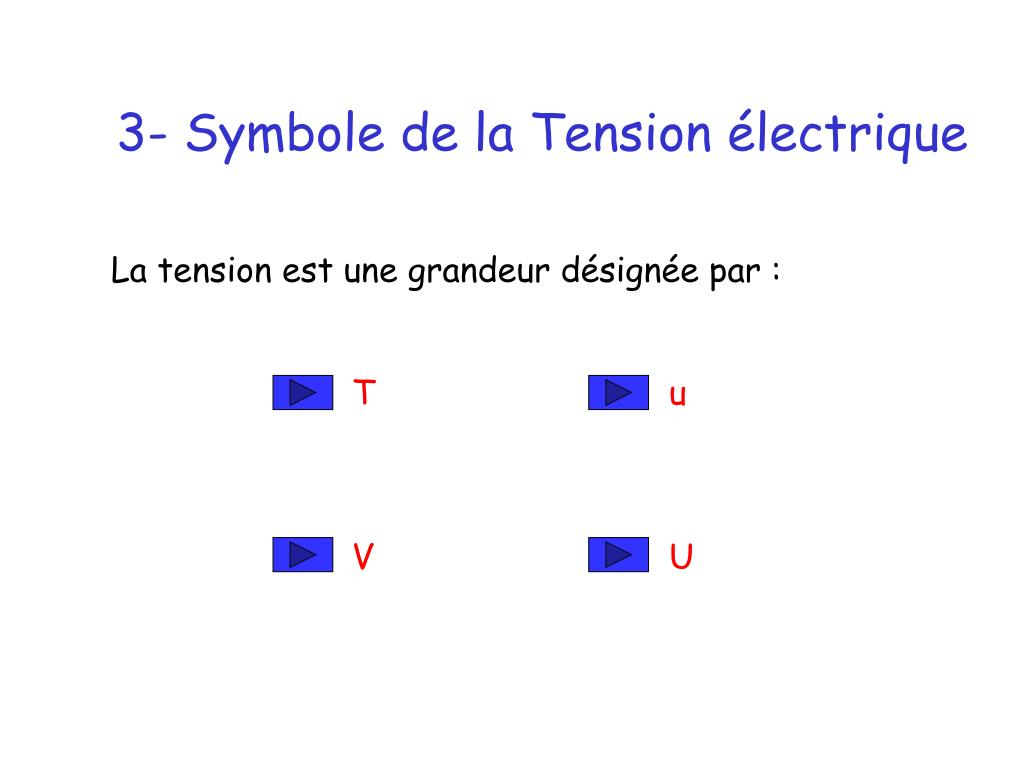

  4. 3- Symbole de la Tension électrique La tension est une grandeur désignée par : Tu V U

  5. 4- Symbole du Volt Le volt est désigné par : uV U W

  6. 5- Brancher un voltmètre. la zone choisie avec le sélecteur n’est pas la bonne. le calibre choisi est trop petit. le calibre choisi est trop grand. la pile est à l’envers.

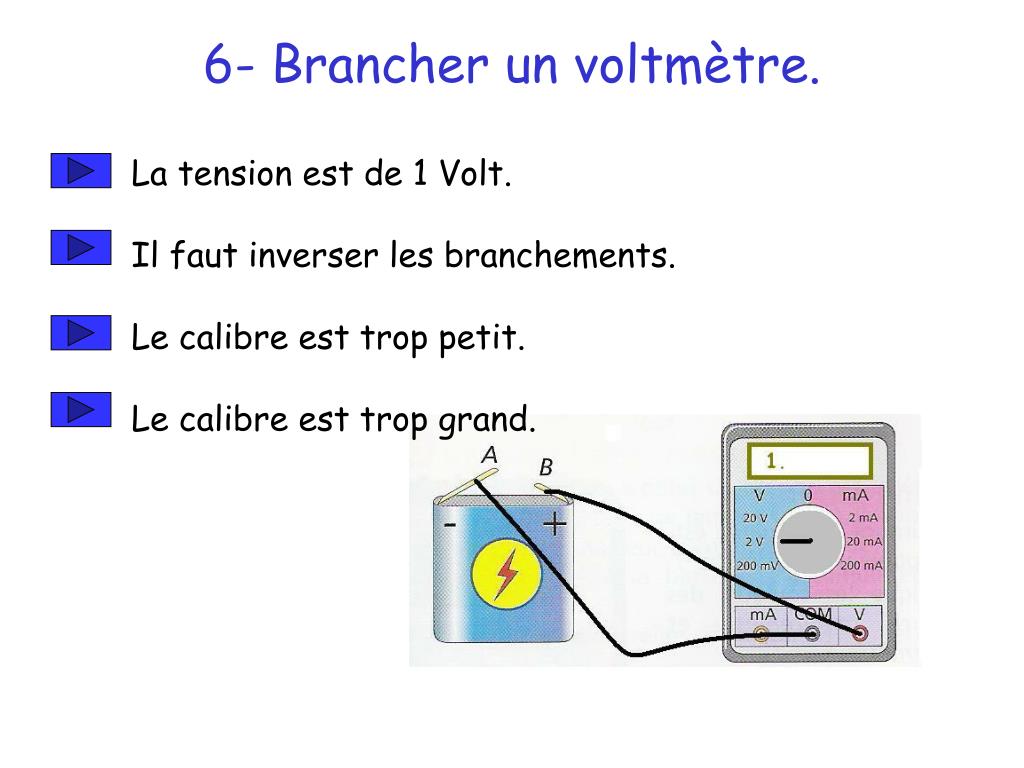

  7. 6- Brancher un voltmètre. La tension est de 1 Volt. Il faut inverser les branchements. Le calibre est trop petit. Le calibre est trop grand.

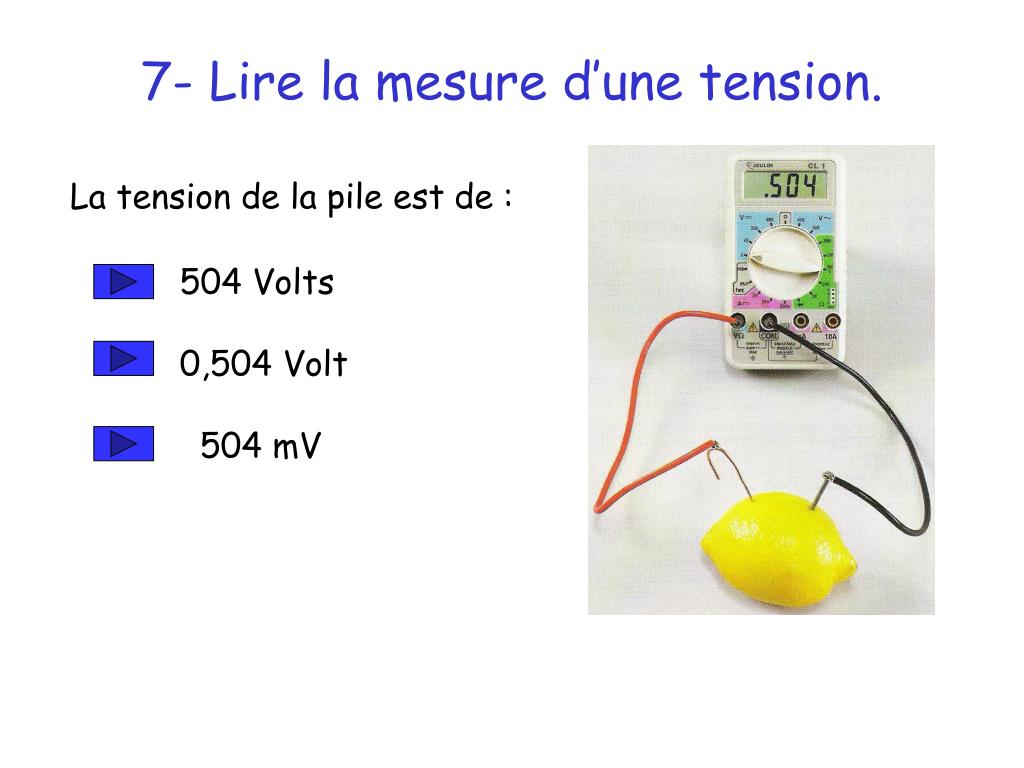

  8. 7- Lire la mesure d’une tension. La tension de la pile est de : 504 Volts 0,504 Volt 504 mV

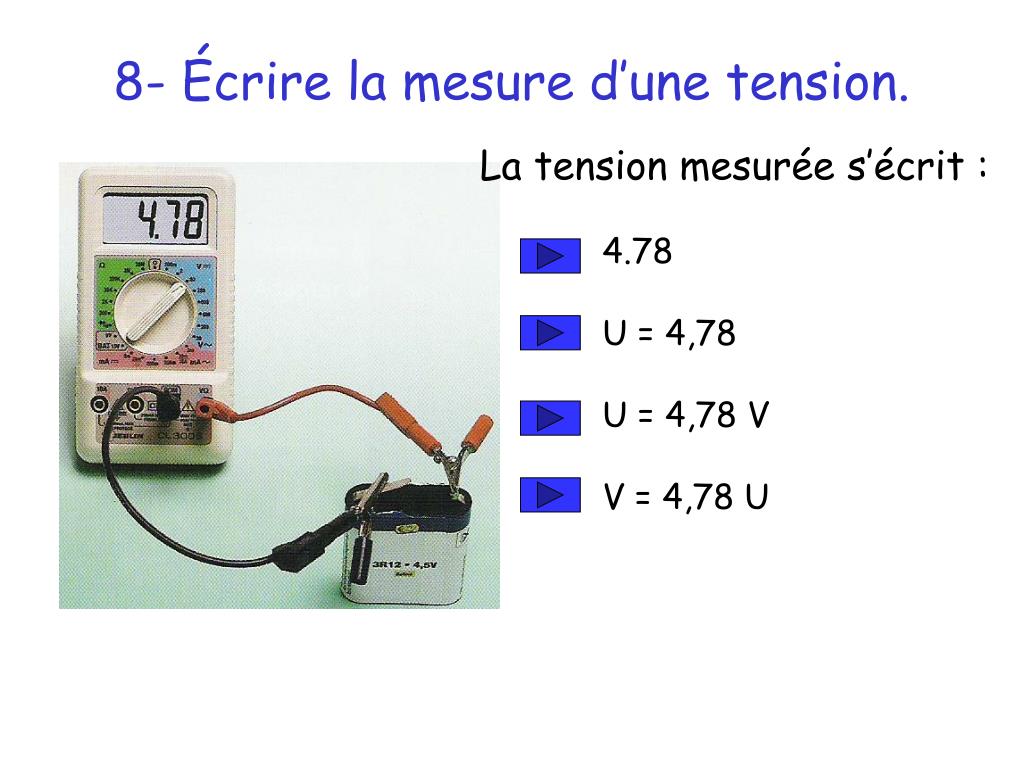

  9. 8- Écrire la mesure d’une tension. La tension mesurée s’écrit : 4.78 U = 4,78 U = 4,78 V V = 4,78 U

  10. La grandeur physique représentée par le mètre est la longueur… C’est donc Faux ! Retour à la question

  11. Le Volt n’est pas une grandeur physique : c’est l’unité avec laquelle s’exprime la tension électrique.… C’est donc Faux ! Retour à la question

  12. La tension est effectivement une grandeur physique : c’est elle que mesure un voltmètre. Bravo ! Question suivante

  13. On appelle grandeur physique tout ce qui peut-être mesuré ou estimé. Par exemple : la longueur, la masse, le volume … …et en électricité, quelle grandeur physique le voltmètre peut-il bien mesurer ? Retour à la question

  14. Le Watt est l’unité avec laquelle s’exprime la puissance électrique, grandeur qui sera abordée au programme de 3ème. C’est donc Faux ! Retour à la question

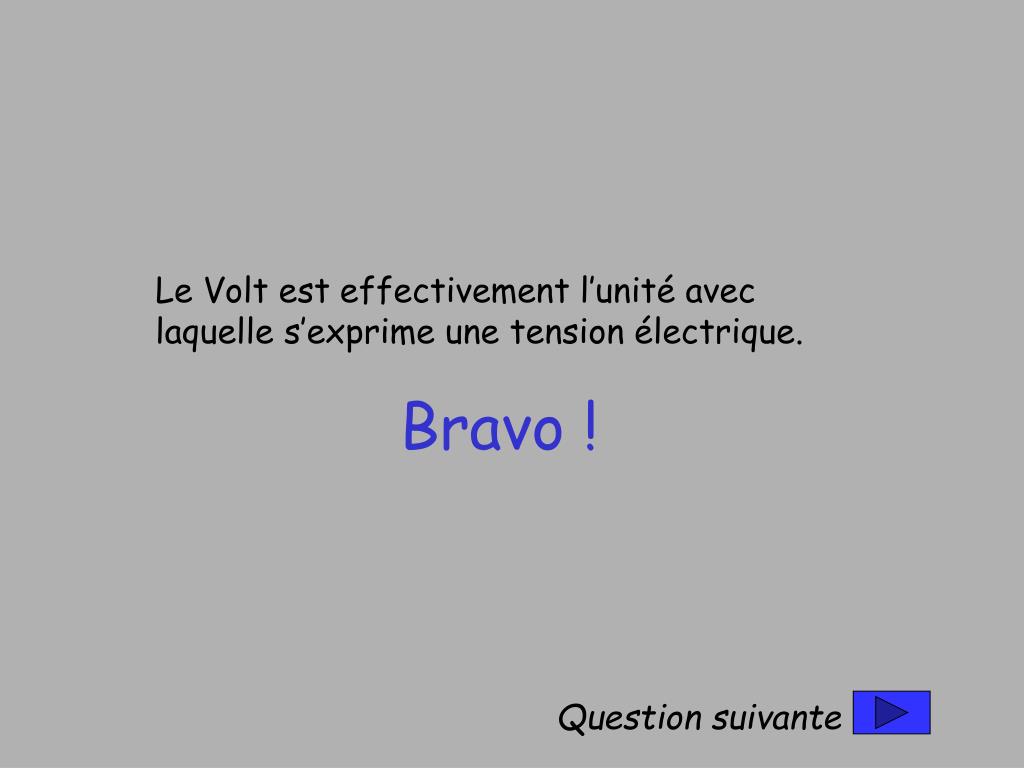

  15. Le Volt est effectivement l’unité avec laquelle s’exprime une tension électrique. Bravo ! Question suivante

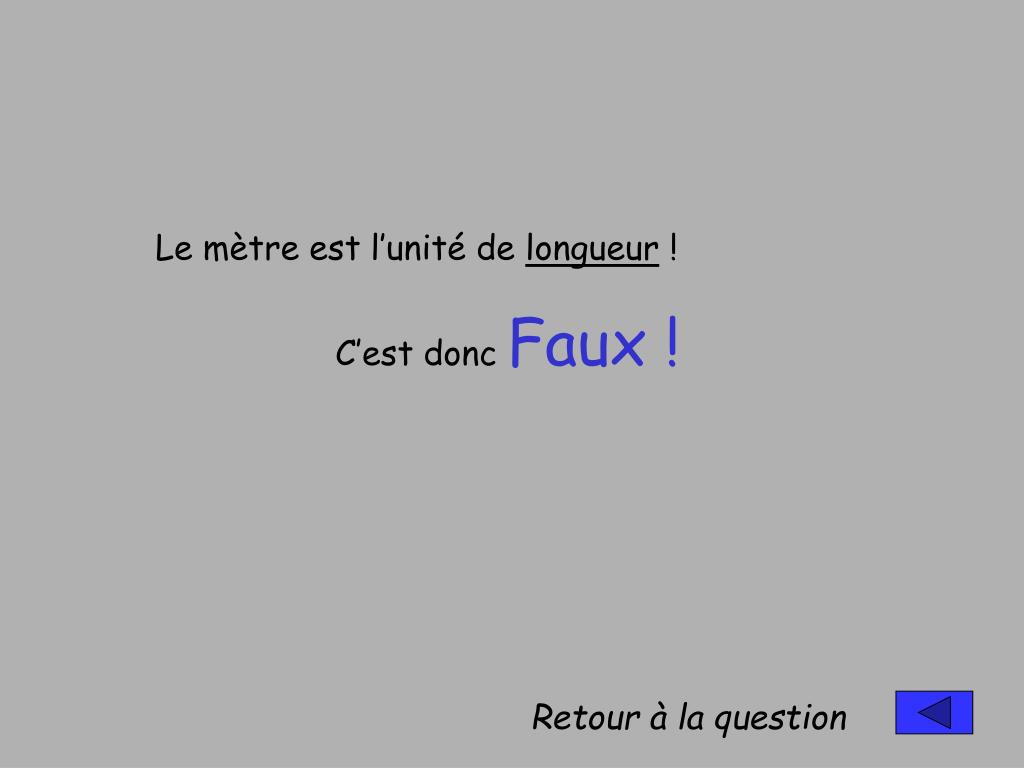

  16. Le mètre est l’unité de longueur ! C’est donc Faux ! Retour à la question

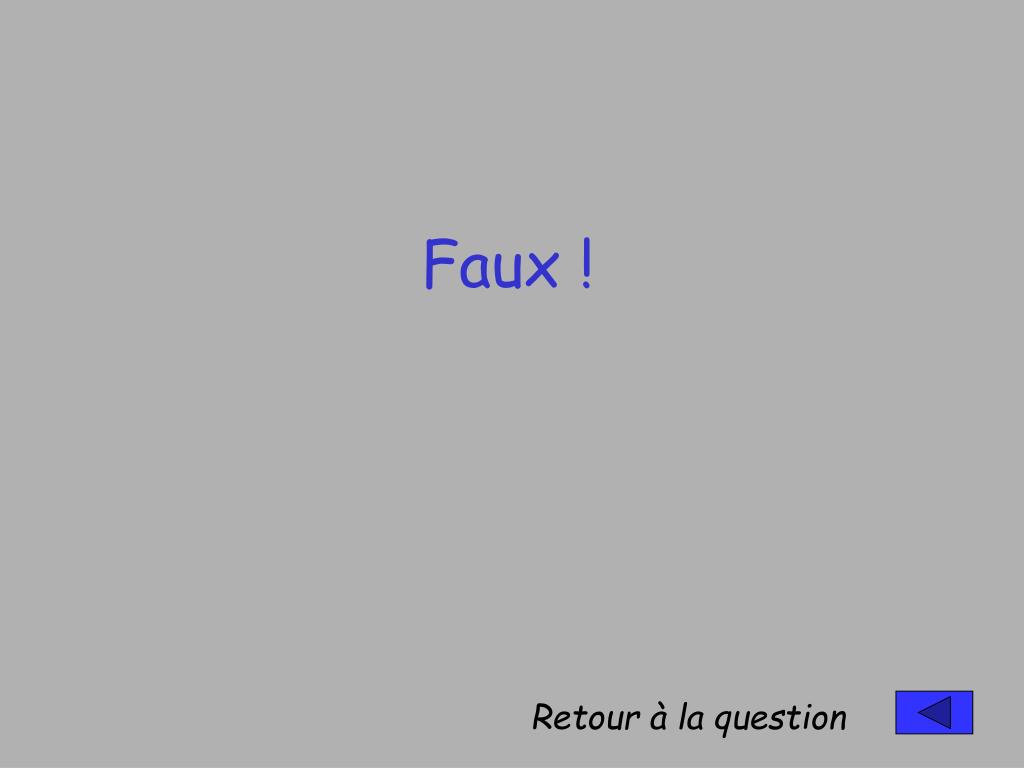

  17. Faux ! Retour à la question

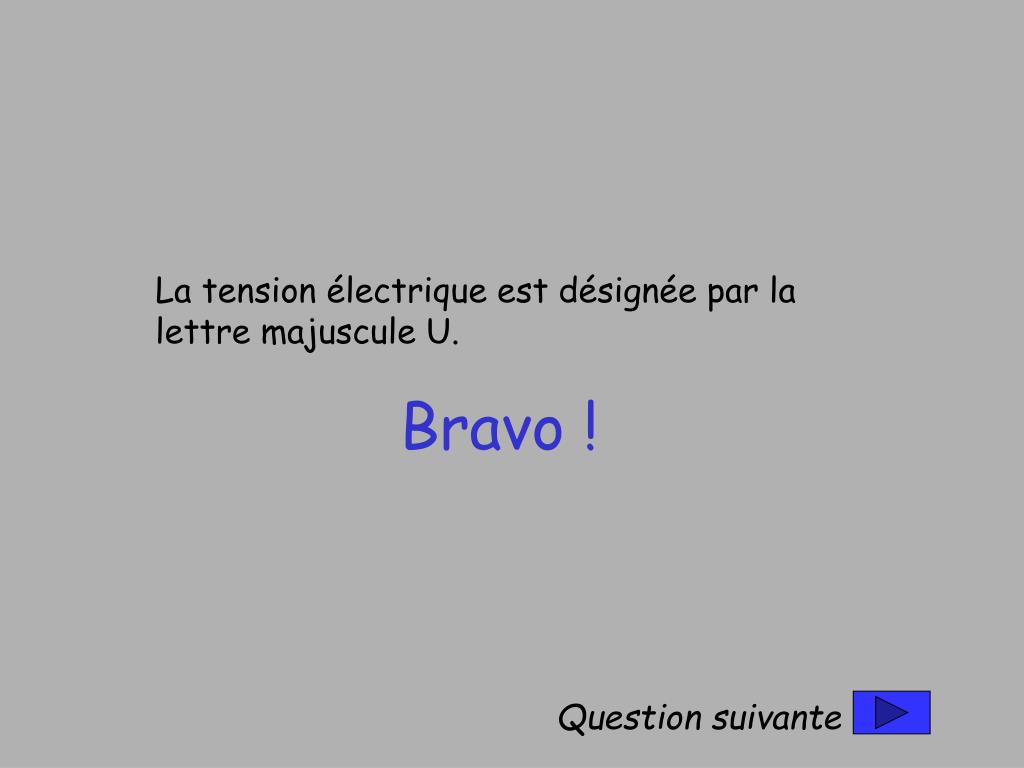

  18. La tension électrique est désignée par la lettre majuscule U. Bravo ! Question suivante

  19. Faux ! Retour à la question

  20. Le symbole du volt est le V majuscule. Bravo ! Question suivante

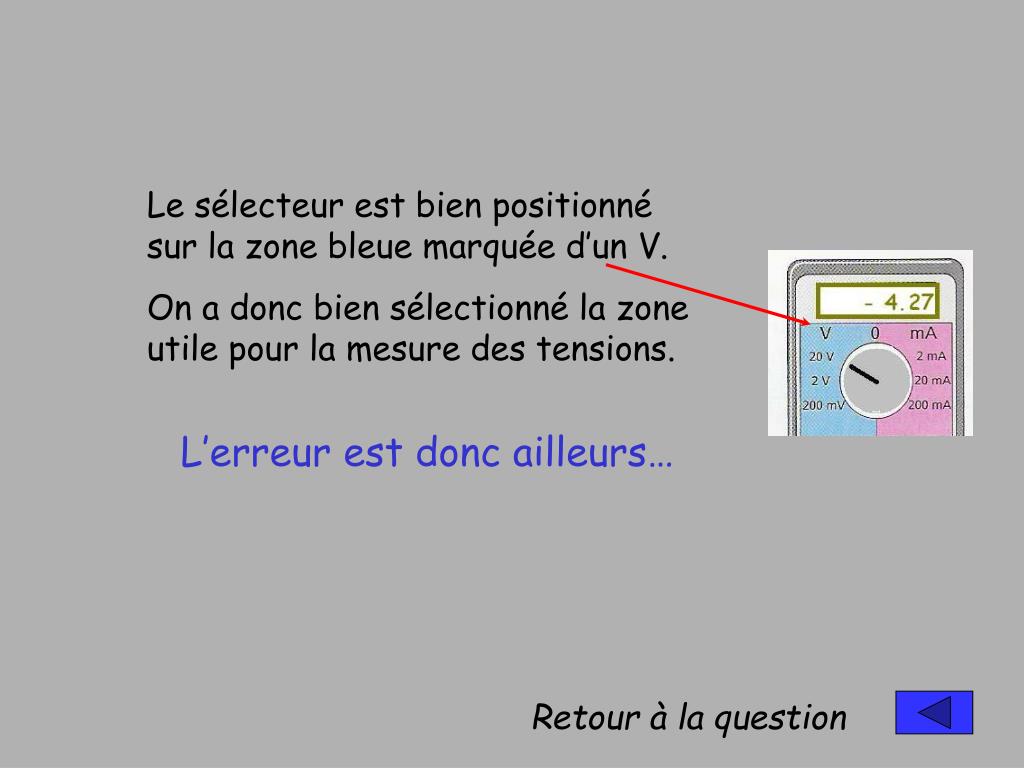

  21. Le sélecteur est bien positionné sur la zone bleue marquée d’un V. On a donc bien sélectionné la zone utile pour la mesure des tensions. L’erreur est donc ailleurs… Retour à la question

  22. Le calibre choisi avec le sélecteur est le calibre 20. Le voltmètre peut donc y mesurer toute tension inférieure à 20 volts. La tension de notre pile est de 4,27 volts. Le calibre est donc bien choisi. L’erreur est donc ailleurs… Retour à la question

  23. Le choix d’un calibre trop grand ne permettrait pas d’obtenir une mesure précise de la tension. Il ne s’afficherait pas2 décimales, (2 chiffres après la virgule). L’erreur est donc ailleurs… Retour à la question

  24. Pour mesurer une tension positive, le + du générateur doit être relié vers la borne V du multimètre, et le –vers la borne COM. • Il faut donc inverser les branchements : • soit aux bornes de la pile, • soit aux bornes du multimètre. • Bravo ! Question suivante

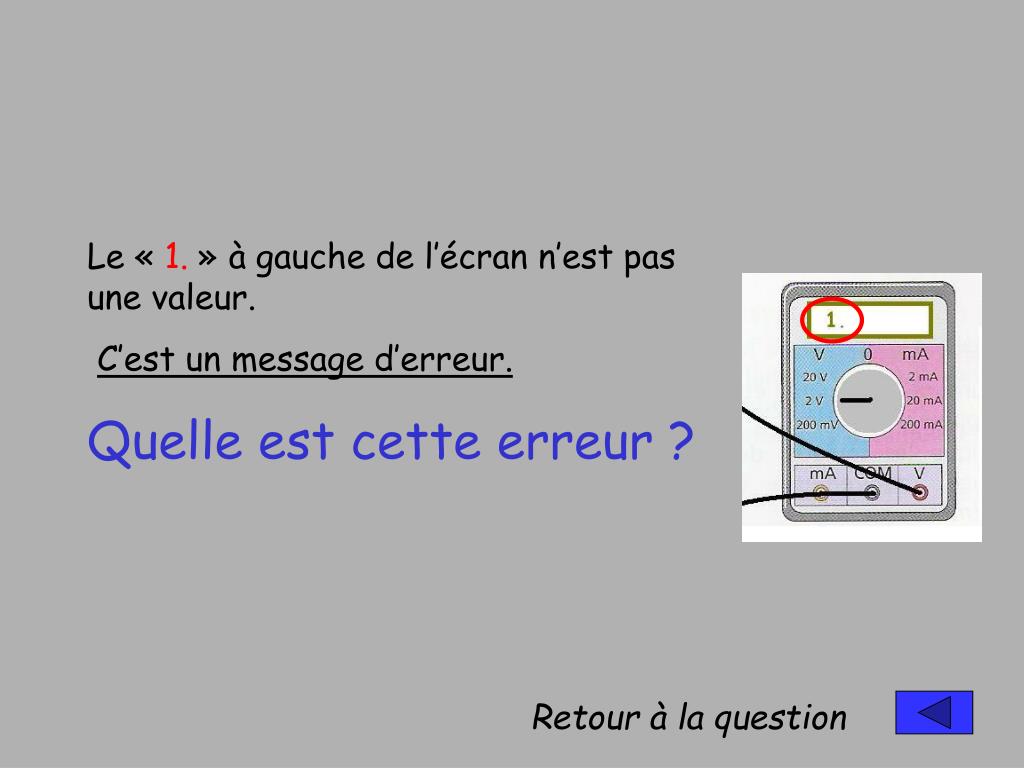

  25. Le « 1. » à gauche de l’écran n’est pas une valeur. C’est un message d’erreur. Quelle est cette erreur ? Retour à la question

  26. Le voltmètre est correctement relié à la pile… Retour à la question

  27. Bravo ! Le sélecteur est en effet sur le calibre 2 : On ne pourra alors y mesurer que des tensions inférieures à 2 volts, or la tension de ce type de pile est d’environ 4 volts. Le calibre choisi est donc trop petit. Question suivante

  28. NON ! Avec un calibre trop grand , le voltmètre affichera une valeur de tension peu précise mais pas ce message d’erreur. Retour à la question

  29. 504 Volts, c’est deux fois plus élevé que la tension électrique dont on dispose au niveau des prises de courant de la maison ! C’est une tension énorme, impossible à produire avec un simple citron ! Retour à la question

  30. En effet, le point « . »  est équivalent à une virgule. Il faut donc lire 0,504 volts. Mais ce n’est pas la seule réponse possible ! Retour à la question

  31. Bravo ! 0,504 V = 504 mV V dV cV mV 0 5 0 4 Question suivante

  32. 4.78 Une valeur seule n’a aucun sens. On ne sait ni de quoi il s’agit, Ni en quoi c’est exprimé ! Retour à la question

  33. U = 4,78 La tension électrique (U) est de 4,78… QUOI ? Il manque l’unité de ta valeur ! (En quoi est-elle exprimée ?) Retour à la question

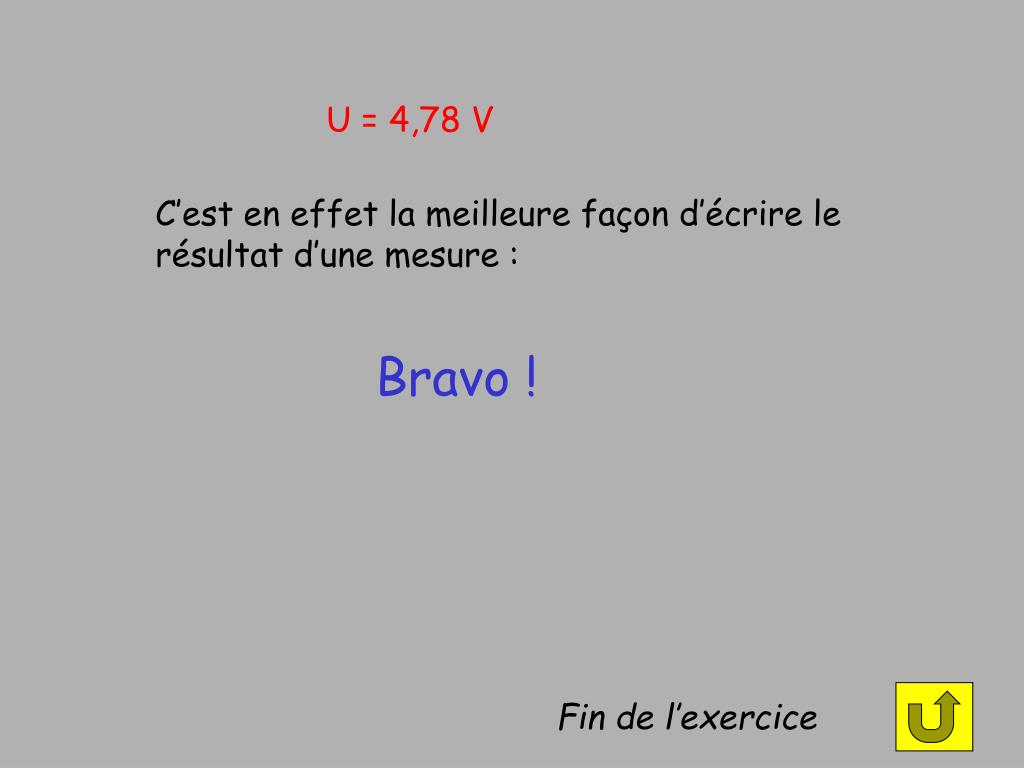

  34. U = 4,78 V C’est en effet la meilleure façon d’écrire le résultat d’une mesure : Bravo ! Fin de l’exercice

  35. V = 4,78 U Tu confonds le symbole de la grandeurmesurée (U) et le symbole de l’unité avec laquelle elle est exprimée (V). Retour à la question
