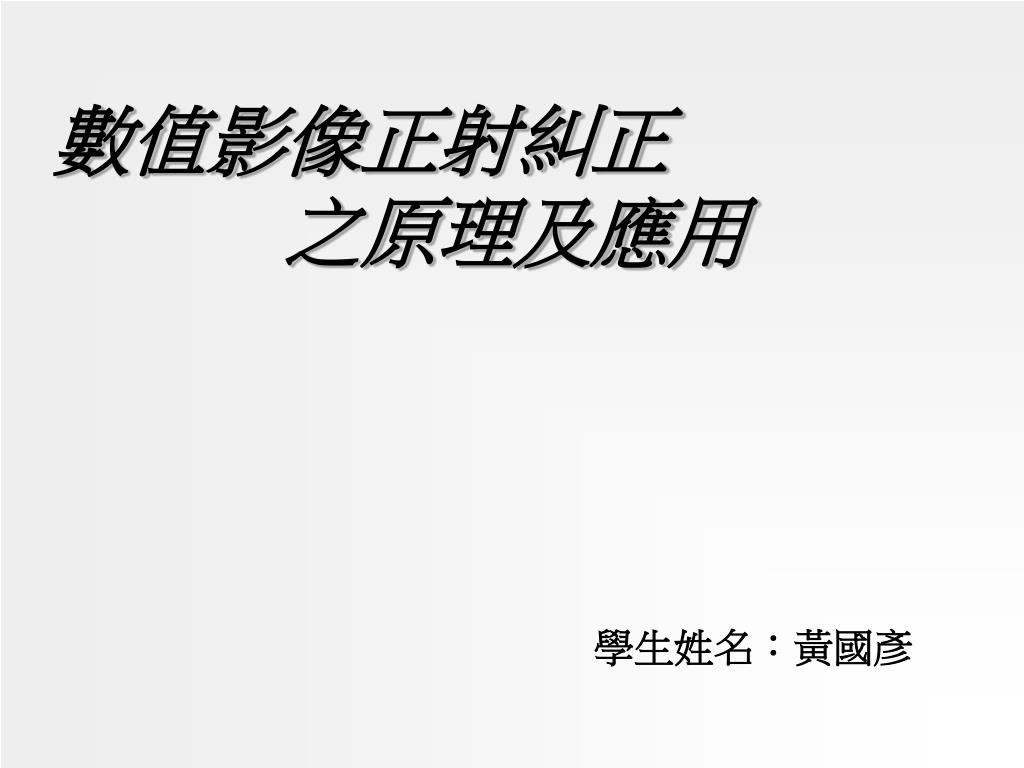

  1. 數值影像正射糾正 　　　之原理及應用 學生姓名：黃國彥

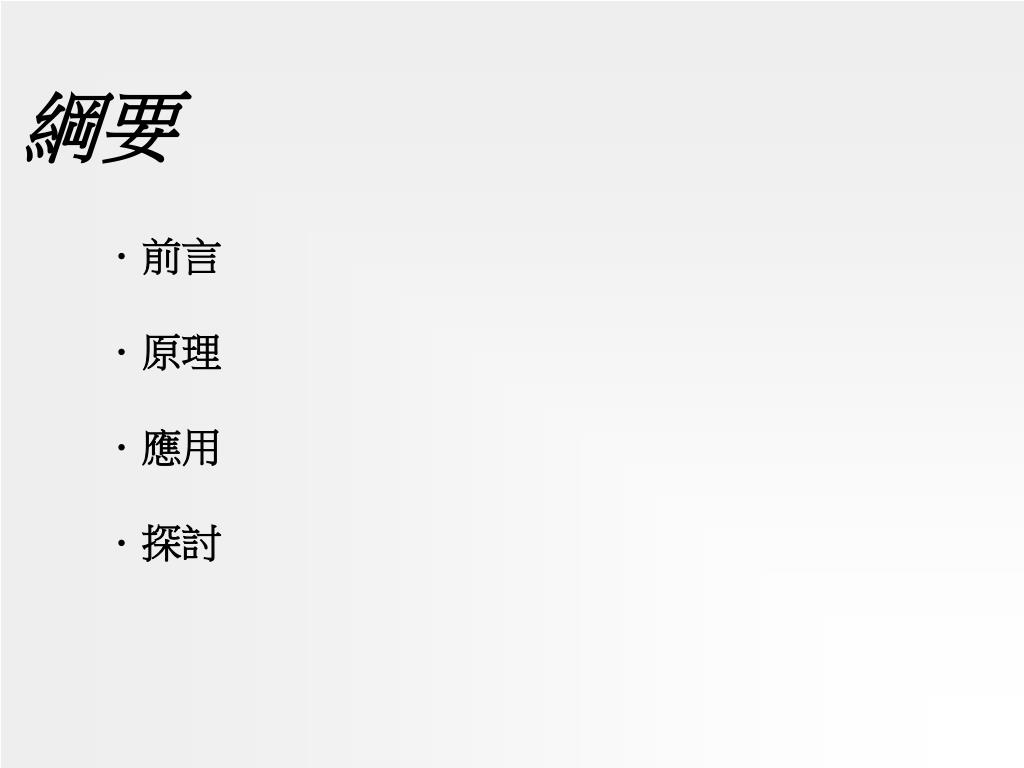

  2. 綱要 ．前言 　　．原理 　　．應用 　　．探討

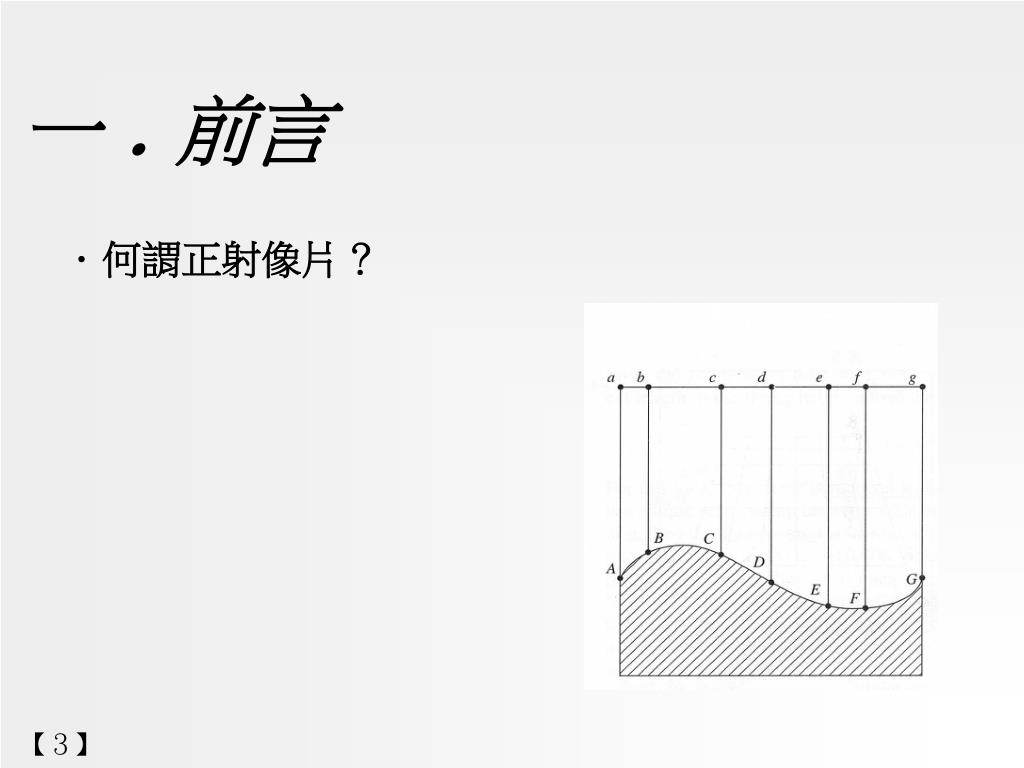

  3. 一﹒前言 ．何謂正射像片？ 【３】

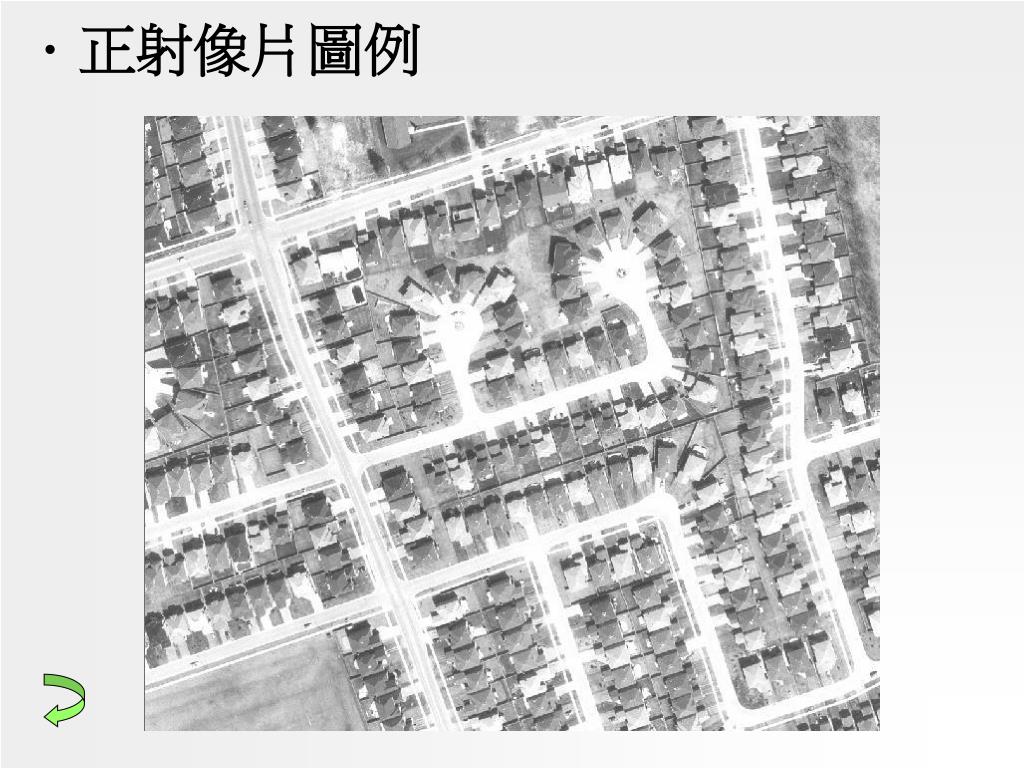

  4. ．正射像片圖例

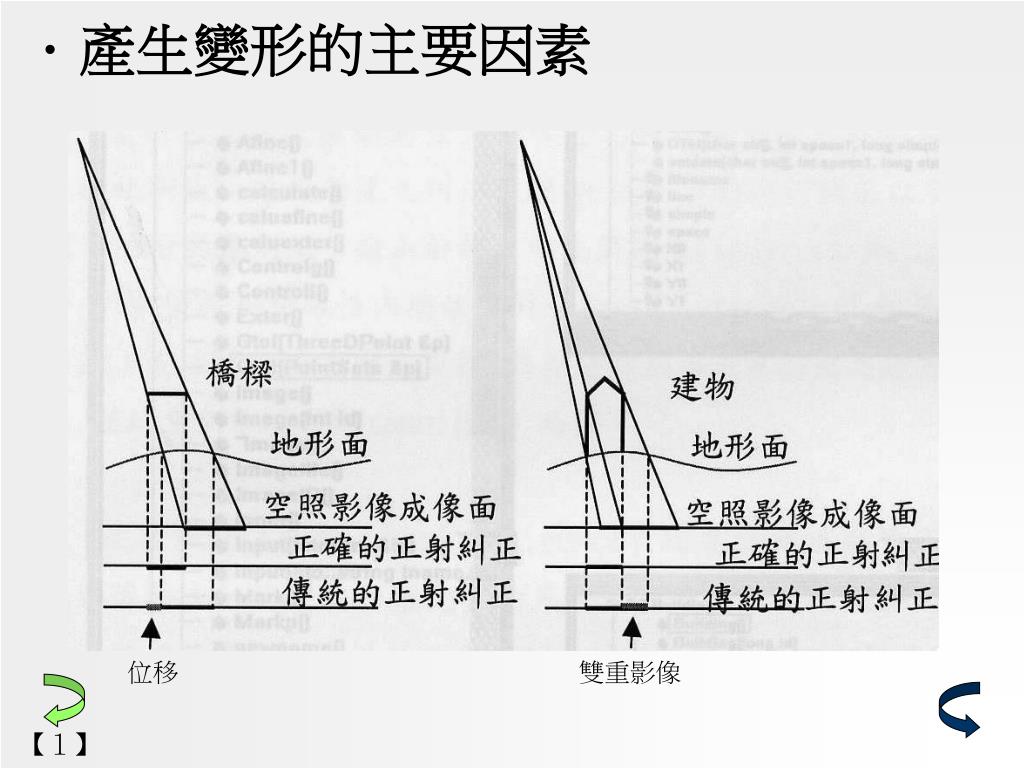

  5. ．產生變形的主要因素 位移 雙重影像 【１】

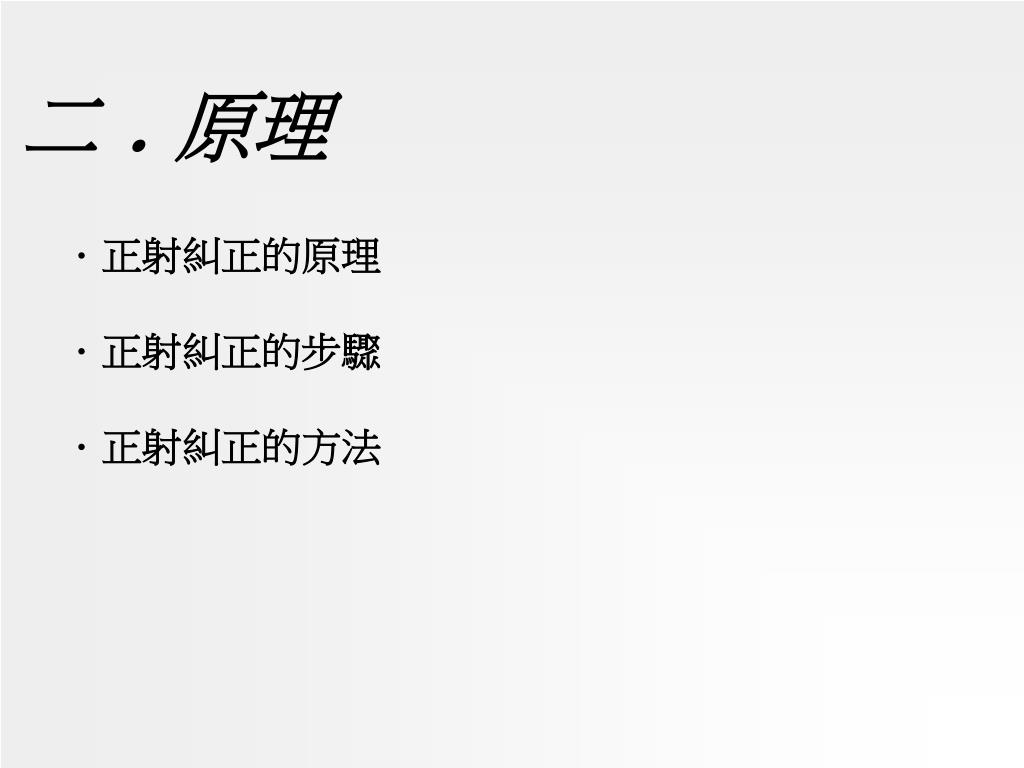

  6. 二﹒原理 ．正射糾正的原理 　．正射糾正的步驟 　．正射糾正的方法

  7. ．糾正原理 【１】

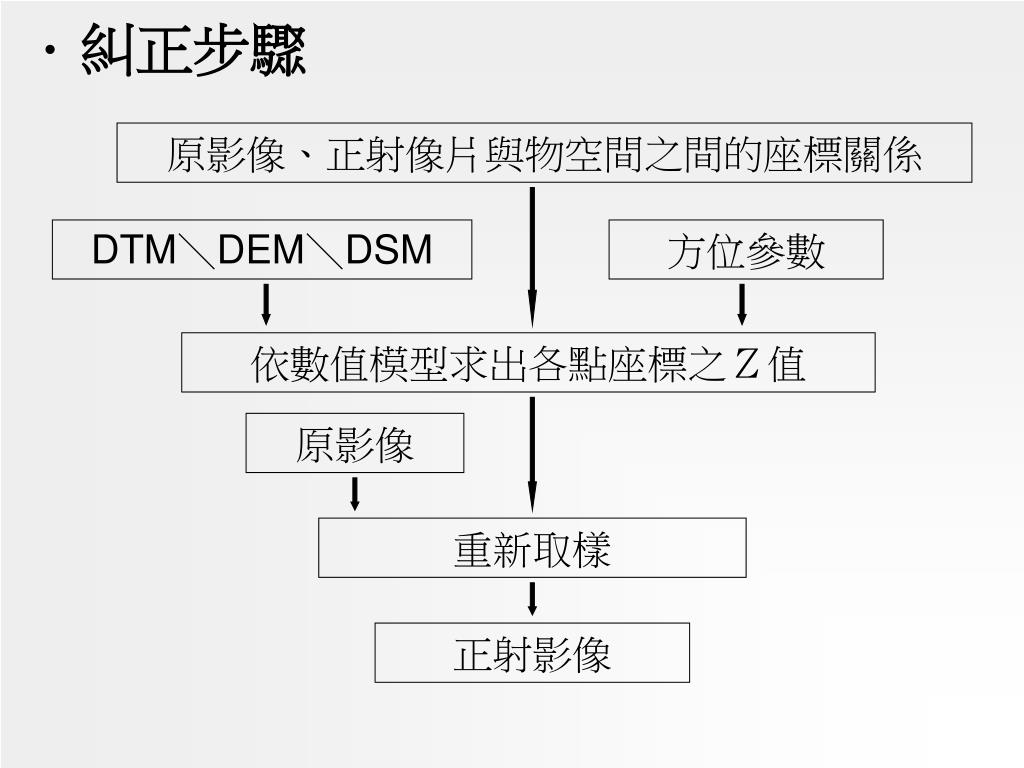

  8. 原影像、正射像片與物空間之間的座標關係 DTM＼DEM＼DSM 方位參數 依數值模型求出各點座標之Ｚ值 原影像 重新取樣 正射影像 ．糾正步驟

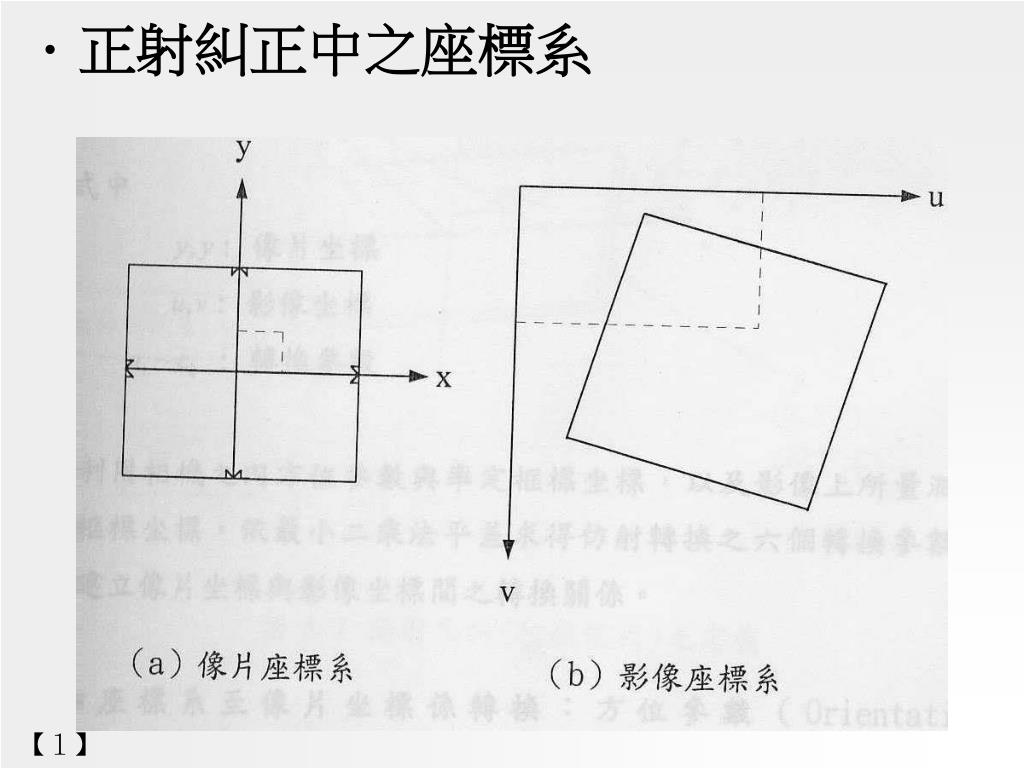

  9. ．正射糾正中之座標系 【１】

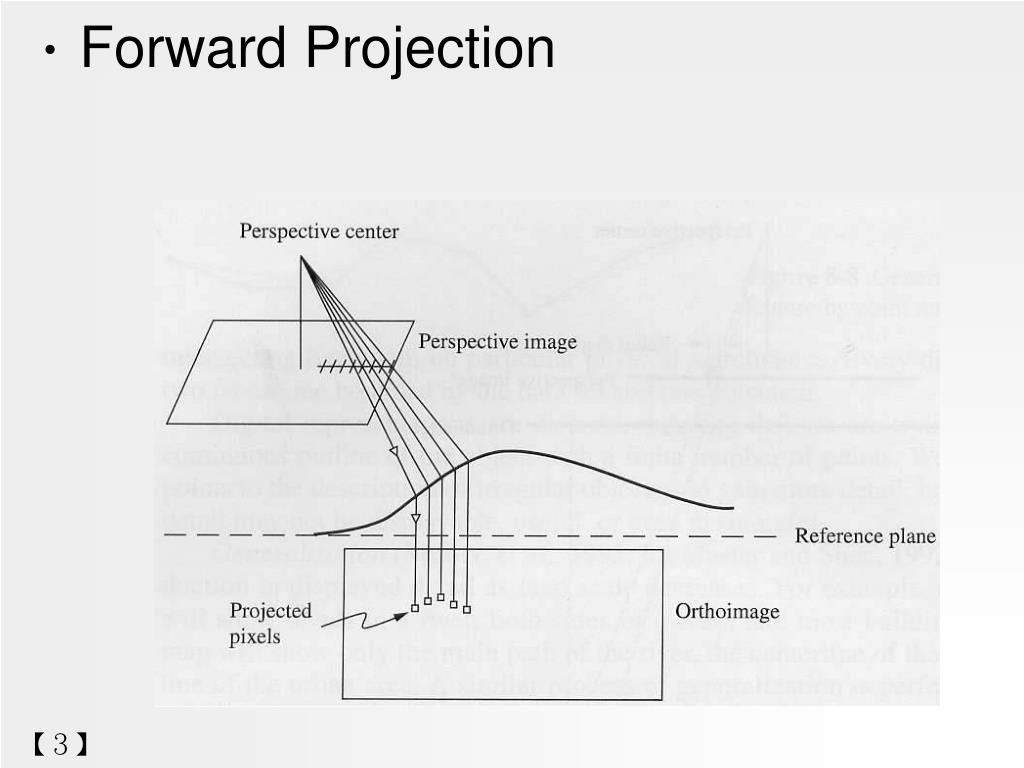

  10. ．Forward Projection 【３】

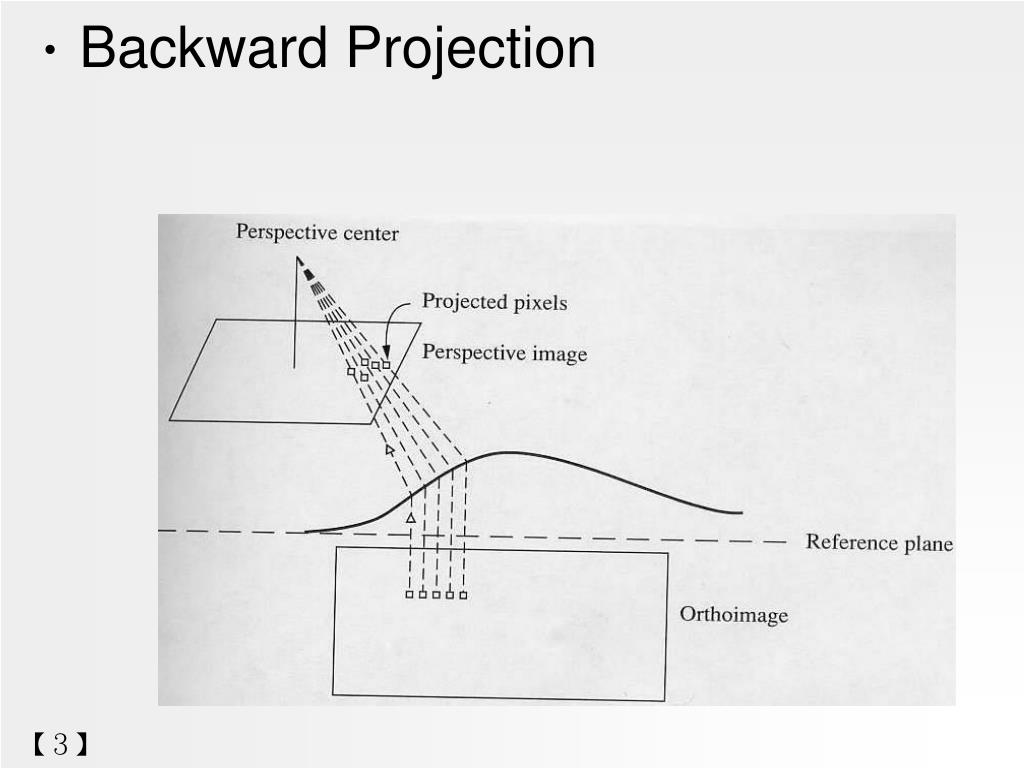

  11. ．Backward Projection 【３】

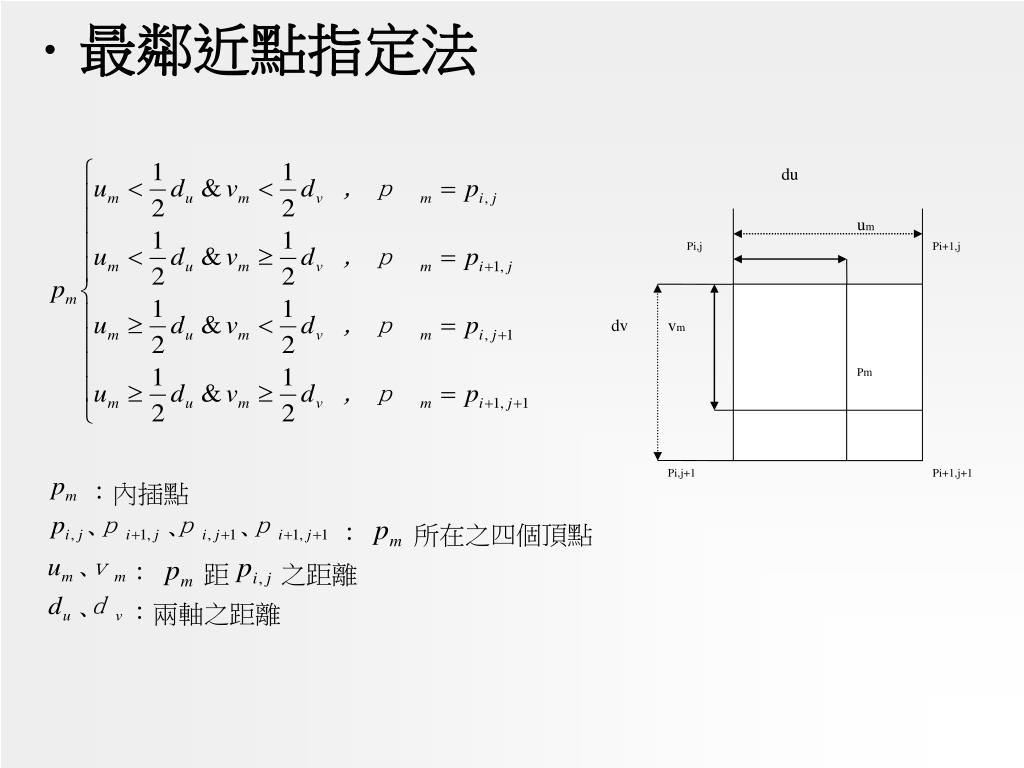

  12. ：內插點 、 、 、 ：　　所在之四個頂點 、 ：　　距　　之距離 ：兩軸之距離 、 du um Pi,j Pi+1,j dv vm Pm Pi,j+1 Pi+1,j+1 ．最鄰近點指定法

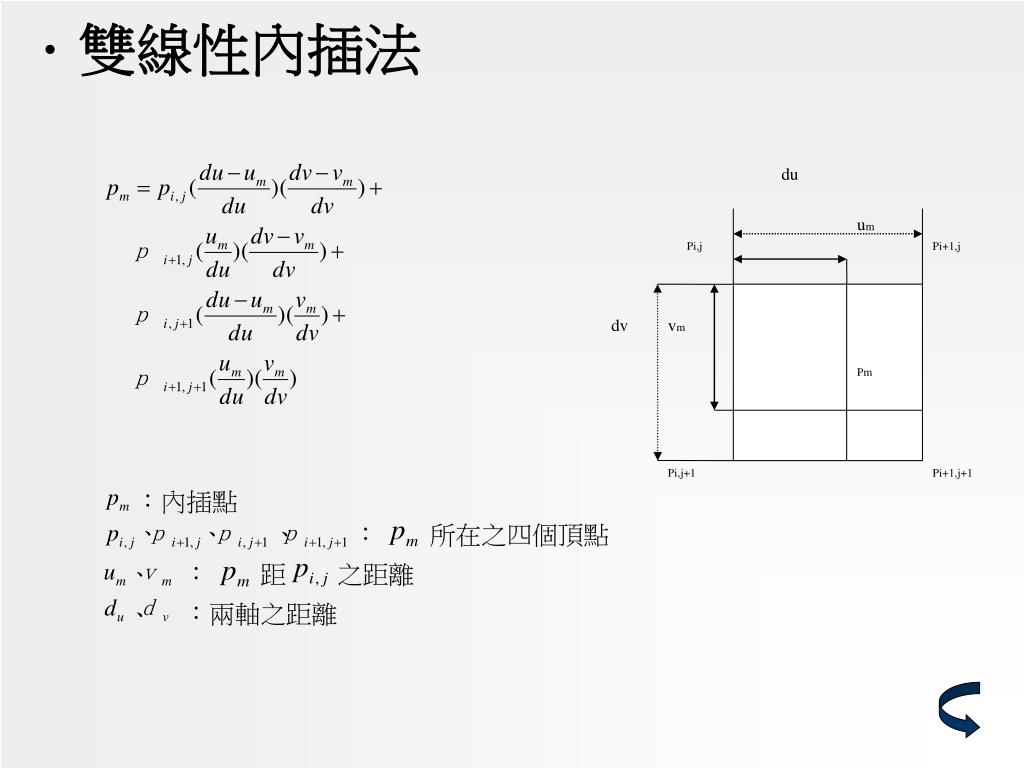

  13. ：內插點 、 、 、 ：　　所在之四個頂點 、 ：　　距　　之距離 ：兩軸之距離 、 du um Pi,j Pi+1,j dv vm Pm Pi,j+1 Pi+1,j+1 ．雙線性內插法

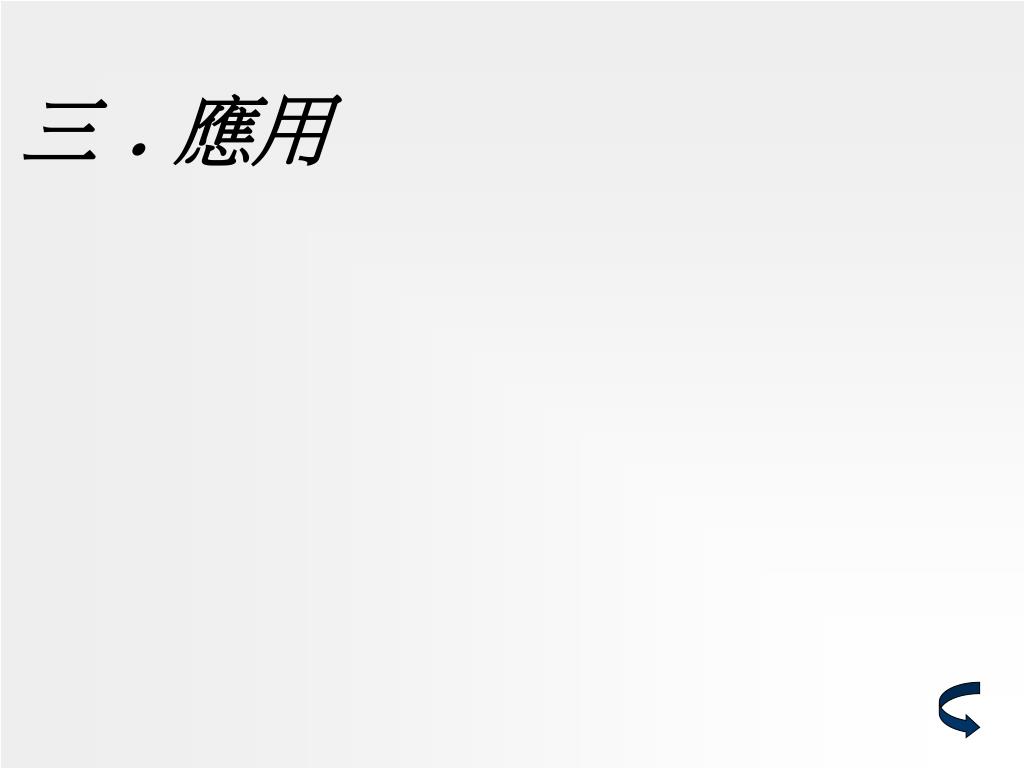

  14. 三﹒應用

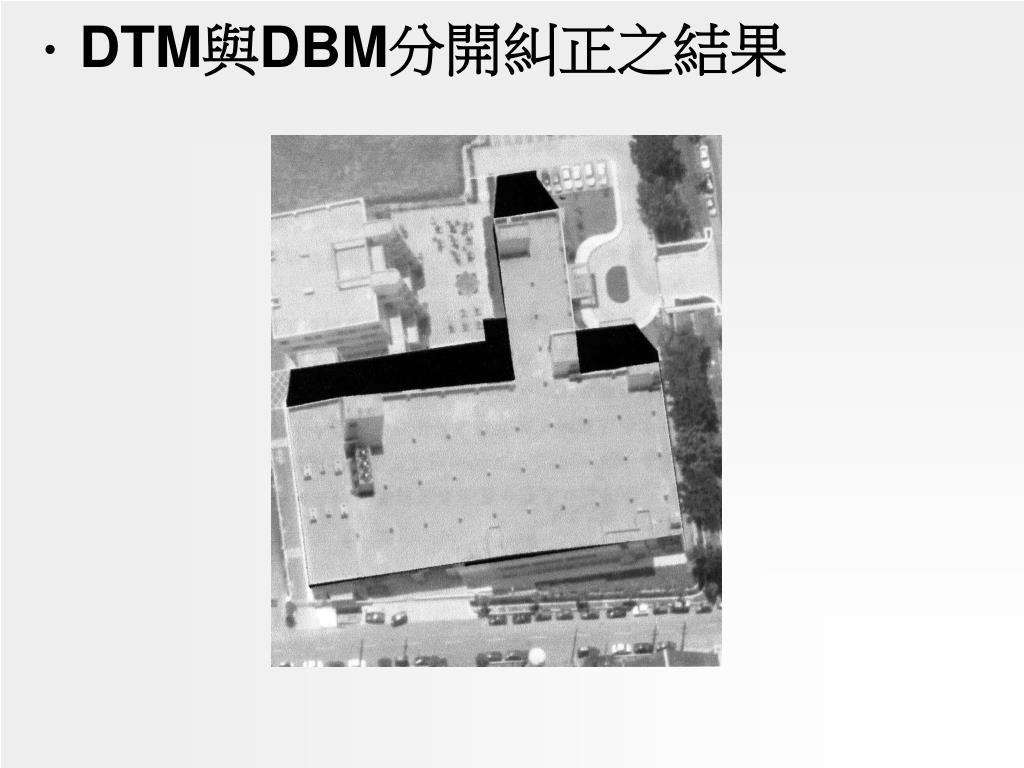

  15. ．DTM與DBM分開糾正之結果

  16. ．左右像對 右像 左像

  17. ．核線影像

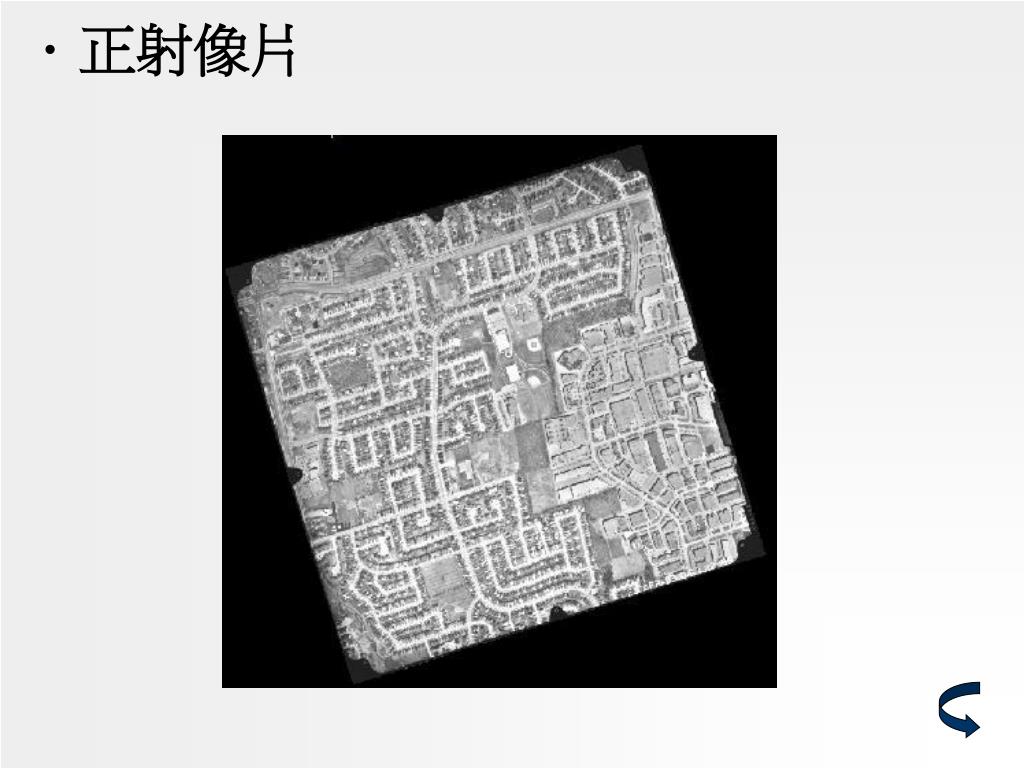

  18. ．正射像片

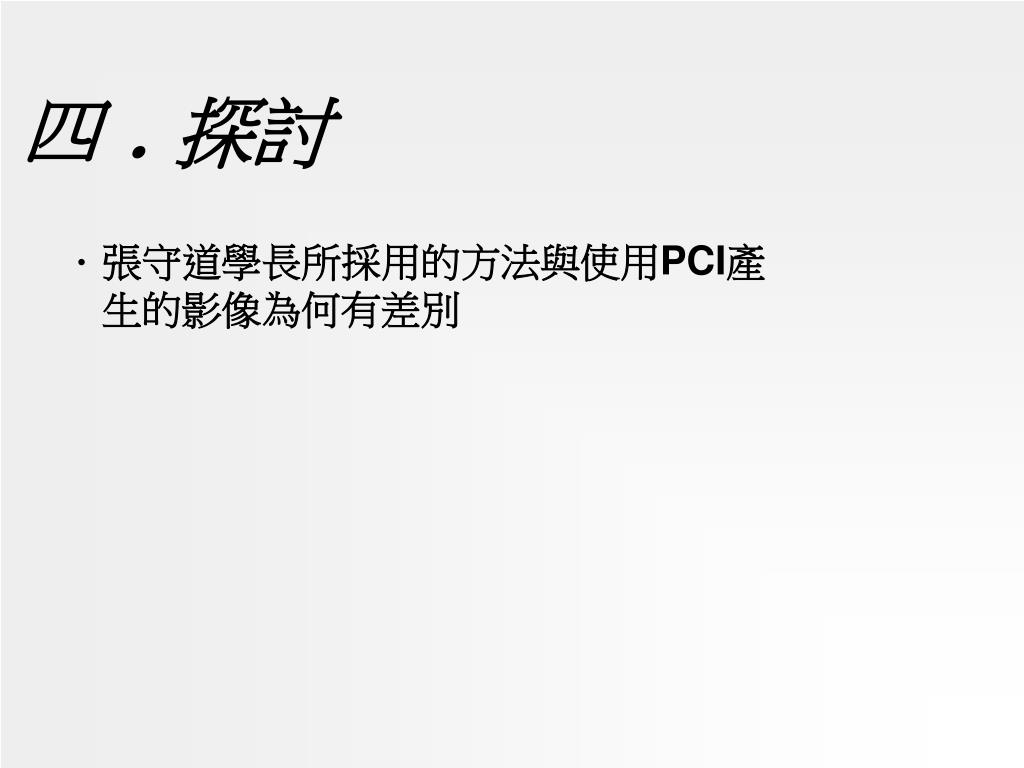

  19. 四﹒探討 ．張守道學長所採用的方法與使用PCI產 　　生的影像為何有差別

  20. 參考文獻 【１】張守道，１９９９， 　　　含三維人造建物之數值影像正射糾正 【２】何維信，１９９５， 　　　航空攝影測量學，大中國圖書公司 【３】Mikhail & Bethel & McGlone, 2001 , Modern Photogrammetry
