机械加工工艺基础

机械加工工艺基础. 教学目的：. 了解加工余量及其确定方法，工序尺寸的确定，工艺尺寸链及其计算。. 加工余量和工序尺寸. 加工余量 ：指加工过程中所切去的金属层厚度。 加工总余量（毛坯余量） Z 总 ：毛坯尺寸与零件图设计尺寸之差。 工序余量 Z i ：相邻两工序的工序尺寸之差。. 双面余量：回转体表面（外圆和内孔前后直径差）、腔体等。 单面余量：以前后半径差计算时，如平面类、不对称体等。 每道工序完成后应保证的尺寸称为该工序的工序尺寸。 由于加工中不可避免地存在误差，因而，工序尺寸也有公差，这种公差称为工序公差。. 加工余量和工序尺寸.

fern
Download Presentation

机械加工工艺基础

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

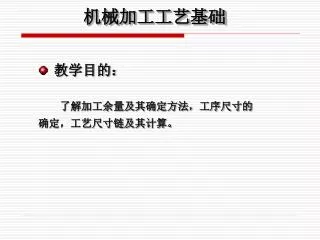

  1. 机械加工工艺基础 教学目的： 了解加工余量及其确定方法，工序尺寸的确定，工艺尺寸链及其计算。

  2. 加工余量和工序尺寸 加工余量：指加工过程中所切去的金属层厚度。 • 加工总余量（毛坯余量）Z总：毛坯尺寸与零件图设计尺寸之差。 • 工序余量Zi：相邻两工序的工序尺寸之差。 • 双面余量：回转体表面（外圆和内孔前后直径差）、腔体等。 • 单面余量：以前后半径差计算时，如平面类、不对称体等。 每道工序完成后应保证的尺寸称为该工序的工序尺寸。 由于加工中不可避免地存在误差，因而，工序尺寸也有公差，这种公差称为工序公差。

  3. 加工余量和工序尺寸 工序尺寸、工序公差、加工余量的关系： 最小加工余量：Ｚbmin＝amin－bmax 最大加工余量：Ｚbmax＝amax－bmin 公称加工余量：Ｚb ＝ Zbmin + Ta • 加工余量过大，会增加加工劳动量，使成本升高。 • 加工余量过小，不能消除前工序的缺陷、误差等，造成废品。

  4. 加工余量的确定 确定加工余量有：经验估算法、查表法和分析计算法。 工序加工余量： 粗车 1～l.5 mm 半精车 0.8～l mm 高速精车 0.4～0.5 mm 低速精车 0.1～0.15 mm 磨削 0.1～0.15 mm 研磨 0.002～0.005 mm 粗铰 0.15～0.35 mm 精铰 0.05～0.15 mm 珩磨 0.02～0.15 mm • 经验估算法： 单件小批的单面加工余量： 总加工余量（毛坯余量）： （手工造型）铸件 3.5～7 mm 自由锻件 2.5～7 mm 模锻件 1.5～3 mm 圆钢料 1.5～2.5 mm • 查表法：通常查阅机加工工艺手册 • 分析计算法：按计算公式和资料分析计算后确定。

  5. 工序尺寸及公差确定 从工件设计尺寸开始，由最后一道工序向前推算，直到毛坯尺寸。 公差:按各工序经济精度确定,以入体法(偏差往实体内)定上下偏差。 例：某孔F60+0.019,工艺安排:毛坯孔粗车半精车磨削珩磨，求各工序尺寸。 基准不重合时工序尺寸及公差需按尺寸链来分析计算。

  6. 工艺尺寸链的概念 加工中由相互连接的工艺尺寸形成封闭的尺寸组称为工艺尺寸链。 封闭环：间接获得的尺寸为封闭环。 组成环：其余尺寸部分为组成环。 增环：该环增大则封闭环增大，环的变动引起封闭环同向变动的。 减环：该环增大则封闭环减小，环的变动引起封闭环反向变动的。 尺寸链简图：仅用相关尺寸依次标示围成的封闭图形。

  7. 工艺尺寸链简图 封闭环：间接保证的尺寸，封闭环公差最大。 可利用尺寸链箭头环回线图来判断各组成环的增、减环性质。 与封闭环箭头同向的为减环，反向的为增环。

  8. 工艺尺寸链的计算公式 封闭环的基本尺寸=增环基本尺寸之和 -减环基本尺寸之和 封闭环的上偏差=增环上偏差之和 -减环下偏差之和 封闭环的下偏差=增环下偏差之和 -减环上偏差之和 封闭环的公差=各组成环公差之和

  9. 工艺尺寸链的特点 在计算尺寸链时，区分封闭环是至关重要的，封闭环搞错了，一切计算结果都是错误的。在工艺尺寸链中，封闭环随着加工顺序的改变或测量基准的改变而改变，区分封闭环的关键在于要紧紧抓住“间接获得”或“最后形成”的设计尺寸这一概念。 在一个尺寸链中，只有一个封闭环。组成环和封闭环的概念是针对一定尺寸链而言的，是一个相对的概念。同一尺寸，在一个尺寸链中是组成环，在另一尺寸链中有可能是封闭环。 在工艺尺寸链的计算中，封闭环的公差大于任一组成环的公差。当封闭环公差一定时，若组成环的数目较多，各组成环的公差就会过小，造成工序加工困难。因此，在分析尺寸链时，应使尺寸链组成环数最少，即遵循尺寸链最短原则。

  10. 解工艺尺寸链实例

  11. 解工艺尺寸链实例

  12. 解工艺尺寸链实例 加工工艺： 精镗孔至F84.8+0.07 插键槽至尺寸A 热处理 磨内孔至F85+0.035 同时间接保证90.4+0.2 需要计算尺寸A 直径的基准为轴心线 为构成封闭环,需要将其转化为 半径数据: F84.8→42.4+0.035 F85 → 42.5+0.0175

  13. 解工艺尺寸链实例 直径的基准为轴心线 为构成封闭环,需要将其转化为 半径数据: F26→13-0.03 F50 → 25-0.1 直径差上的同轴度为0.06,半径差 上即为0.03,按正负偏差±0.015 10+0.2为封闭环,A2为同轴度环 基本尺寸: 10=Ax- 25-0-13 → Ax=48 0.2=ESAx-[(-0.1)+(-0.015)+(-0.03)] →ESAx=0.055 0=EIAx-(0+0.015+0) →EIAx=0.015

  14. 解工艺尺寸链实例 尺寸A计算如下： 基本尺寸：26=A-10 A=26+10=36 上偏差：0.2=ESa-0 ESa=0.2+0=0.2 下偏差:-0.2=EIa-0.05 EIa=-0.15 即尺寸A为： 尺寸B计算如下： 基本尺寸：26=50-B-10 B=50–26-10=14 上偏差: -0.2=-0.1-(ESb+0.05) ESb=-0.1+0.2-0.05=0.05 下偏差：0.2=0-(EIb+0) EIb=-0.2 即尺寸B为：
