AutoCAD实用教程 第7章 文字标注 进入本章学习
本章内容 • 7.1 设置文字样式 • 7.2 标注单行文字 • 7.3 标注多行文字 • 7.4 编辑文字 • 习题
7.1 设置文字样式 1. 输入命令 工具栏: 单击“文字样式”按钮。 菜单栏: 选择“格式”→“文字样式”命令。 命令行: 输入STYLE命令。 2. 操作格式 命令: （输入命令） 执行命令后，系统打开“文字样式”对话框，如图7.1所示。

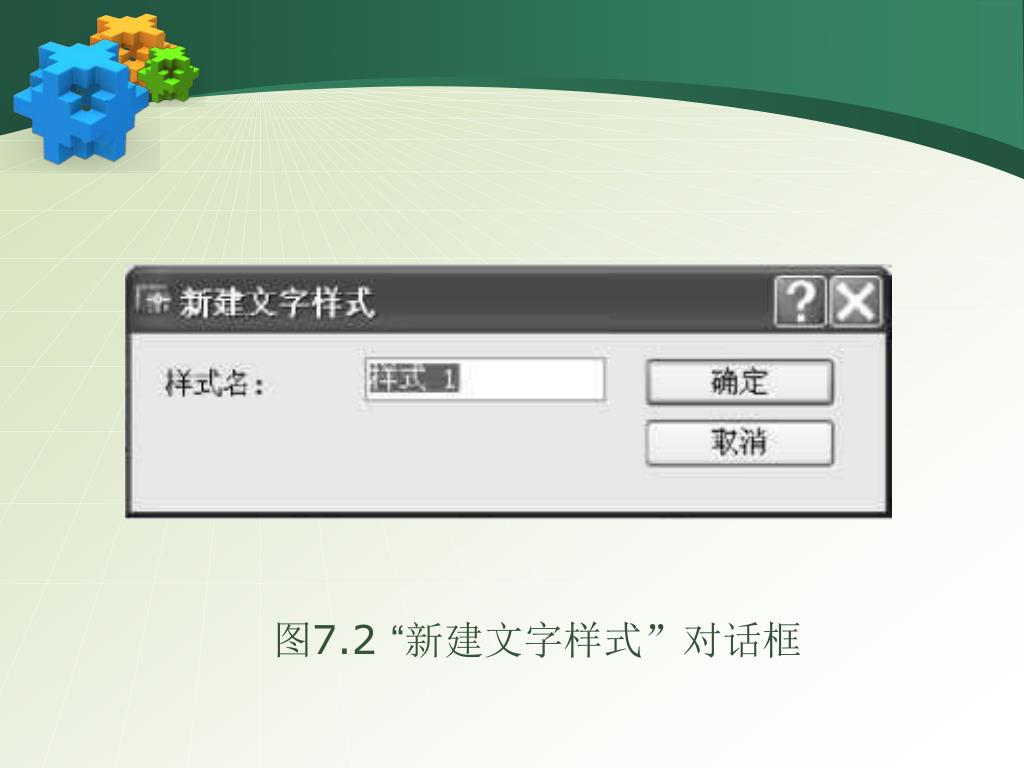

3. 选项说明 1) “样式名”选项组 该选项组用于设置当前样式，建立文字样式，对已有的文字样式更名或删除已有文字样式。各选项作用如下: “样式名”下拉列表框: 用于显示当前图形中所有文字样式的名称。“Standard”为默认文字样式。 “新建”按钮: 用于创建新的文字样式。单击“新建”按钮，打开“新建文字样式”对话框，如图7.2所示。
“重命名”按钮: 用于当前文字样式的改名。从“样式名”下拉列表框中选择要更名的文字样式，然后单击“重命名”按钮，可以打开“重命名”文字样式的对话框，改名后单击“确定”按钮。 “删除”按钮: 用于删除在列表框中被选中的文字样式。 2) “字体”选项组 该选项组用于确定字体以及相应的格式、高度等。

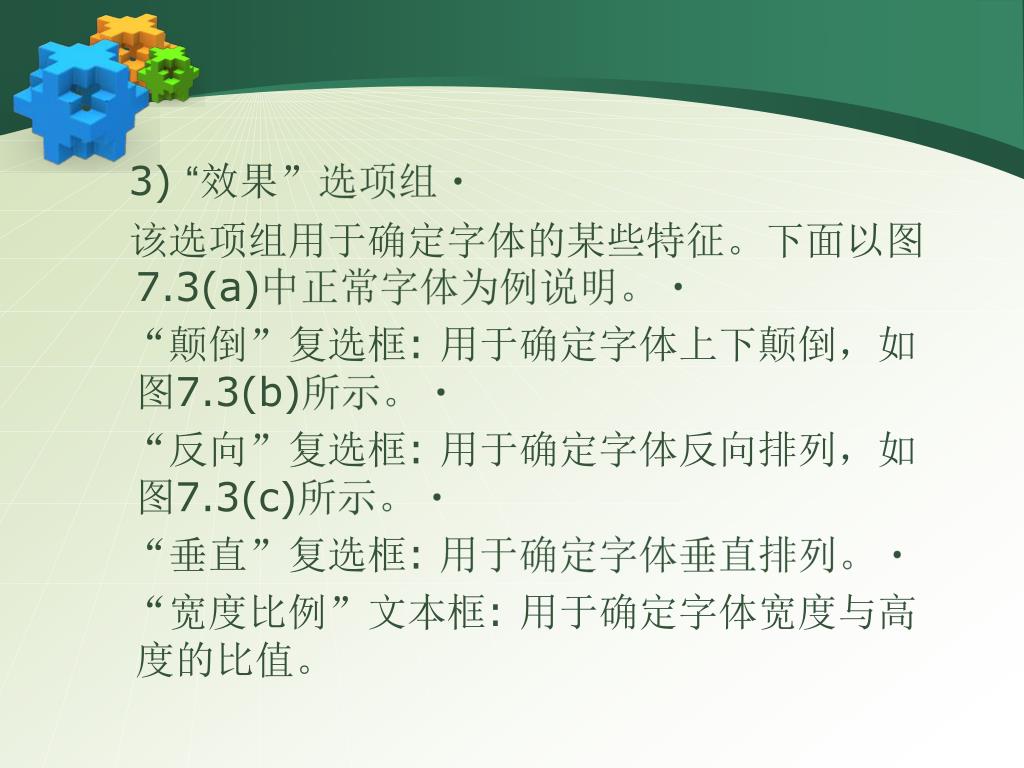

3) “效果”选项组 该选项组用于确定字体的某些特征。下面以图7.3(a)中正常字体为例说明。 “颠倒”复选框: 用于确定字体上下颠倒，如图7.3(b)所示。 “反向”复选框: 用于确定字体反向排列，如图7.3(c)所示。 “垂直”复选框: 用于确定字体垂直排列。 “宽度比例”文本框: 用于确定字体宽度与高度的比值。
“倾斜角度”文本框: 用于设置字体的倾斜角度。角度为正值时，字体向右倾斜,如图7.3(d)所示；角度为负值时，字体则向左倾斜，如图7.3(e)所示。 4) “预览”选项组 该选项组用于预览所选文字样式的标注效果。 5) “应用”按钮 用于确定用户对文字样式的设置。
4. 创建文字样式实例 1) 创建“图样文字”文字样式 “图样文字”文字样式用于在工程图中注写符合国家技术制图标准规定的汉字（长仿宋体、直体），创建过程如下。 (1) 输入文字样式(STYLE)命令，打开“文字样式”对话框，如图7.4所示。 (2) 单击“新建”按钮，打开“新建文字样式”对话框，如图7.5所示。输入“图样文字”文字样式名，单击“确定”按钮，返回“文字样式”对话框。
(3) 在“字体名”下拉列表框中选择“T仿宋_GB2312”字体；在“高度”文本框中输入“0.00”；在“宽度比例”文本框中输入“0.8”，其他选项使用默认值。 (4) 单击“应用”按钮，完成创建。 (5) 单击“关闭”按钮，退出“文字样式”对话框，结束命令。 2) 创建“图样尺寸”文字样式 “图样尺寸”文字样式用于绘制工程图的数字与字母。该文字样式使所注尺寸中的尺寸数字和图中的其他数字与字母符合国家技术制图标准（ISO字体、一般用斜体），创建过程如下。
(1) 输入文字样式(STYLE)命令，弹出“文字样式”对话框，如图7.6所示。 (2) 单击“新建”按钮，弹出“新建文字样式”对话框，输入“图样尺寸”文字样式名，单击“确定”按钮，返回“文字样式”对话框。 (3) 在“字体名”下拉列表框中选择“isocp.shx”字体，在“宽度比例”文本框中输入“1”，在“倾斜角度”文本框中输入“15”，其他选项使用默认值。 (4) 单击“应用”按钮，完成创建。 (5) 单击“关闭”按钮，退出“文字样式”对话框，结束命令。
7.2 标注单行文字 该功能可以标注单行的文字。 1. 输入命令 菜单栏: 选择“绘图”→“文字”→“单行文字”命令。 命令行: 输入DTEXT命令。 2. 操作格式 命令: （输入命令） 当前文字样式: Standard当前文字高度: 0.000（显示当前字样和高度）
指定文字的起点或[对正(J)/样式(S)]: （指定文字的起点或选项） 指定高度〈0.000〉: （指定文字高度） 指定文字的旋转角度〈0〉: （指定文字的旋转角度值） 输入文字: （输入文字内容） 输入文字: （输入文字内容或按Enter键） 命令:
3. 选项说明 命令中各选项的功能如下: 1) “指定文字的起点”: 用于指定文字标注的起点，并默认为左对齐方式。 2) “对正”: 指定文字的对齐方式。在命令行输入“J”，按Enter键后，系统提示: 输入选项[对齐(A)/调整(F)/中心(C)/中间(M)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: 命令中选项含义如下:
“对齐”: 用于指定输入文字基线的起点和终点，使文字的高度和宽度可自动调整，使文字均匀分布在两点之间。输入“A”，字高设置为“25”，文字显示结果如图7.7所示。 “调整”: 用于指定输入文字基线起点和终点，文字高度保持不变，使输入的文字宽度自由调整，均匀分布在两点之间。输入“F”，字高设置为“25”，文字显示结果如图7.8所示。 “中心”: 用于指定文字行基线的中点，输入字体高度和旋转角度。
“中间”: 用于指定一点，把该点作为文字中心和高度中心，输入字体高度和旋转角度。 “右”: 用于将文字右对齐，指定文字行基线的终点，输入字体高度和旋转角度。 “左上”: 用于指定文字行顶线的起点，如图7.9所示。 “中上”: 用于指定文字行顶线的中点，如图7.9所示。 “右上”: 用于指定文字行顶线的终点，如图7.9所示。
“左中”: 用于指定文字行中线的起点，如图7.9所示。 “正中”: 用于指定文字行中线的中点，如图7.9所示。 “右中”: 用于指定文字行中线的终点，如图7.9所示。 “左下”: 用于指定文字行底线的起点，如图7.9所示。
“中下”: 用于指定文字行底线的中点，如图7.9所示。 “右下”: 用于指定文字行底线的终点，如图7.9所示。 3) “样式”: 用于确定已定义的文字样式作为当前文字样式。
7.3 标注多行文字 该功能可以注写多行文字，多行文字又叫段落文字。 1. 输入命令 工具栏: 单击“多行文字”按钮。 菜单栏: 选择“绘图”→“文字”→“多行文字”命令。 命令行: 输入MTEXT命令。
2. 操作格式 命令: （输入命令） 当前文字样式: Standard 当前文字高度0.000 （显示当前文字标注样式和高度，鼠标呈 状） 指定第一角度: （指定多行文字框的第一角点位置） 指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]: （指定对角点或选项） 命令提示中各选项功能如下。
1) “指定对角点”: 该点为默认项，用于确定对角点。对角点可以拖动鼠标来确定。两对角点形成的矩形框作为文字行的宽度，以第一个角点作为矩形框的起点，并打开“多行文字编辑器”，如图7.10所示。 2) “高度”: 用于确定文字的高度。 3) “对正”: 用于设置标注多行文字的排列对齐形式。 4) “行距”: 用于设置多行文字的行间距。 5) “旋转”: 用于设置多行文字的旋转角度。 6) “样式”: 用于设置多行文字样式。
7) “宽度”: 用于指定多行文字行的宽度。输入“W”后，打开“多行文字编辑器”对话框，如图7.10所示，可以直接使用鼠标拖动标尺来改变宽度。 3. 多行文字编辑器 AutoCAD 2004使用了新样式的“多行文字编辑器”，如图7.8所示。下面自左向右介绍各选项的功能和含义。 1) “文字样式”下拉列表框: 列出了当前已有文字样式。选择字体后，可从列表中选择样式，来设置文字样式。 2) “字体”下拉列表框: 用于设置或改变字体。
3) “字高”下拉列表框: 用于指定字体高度。 4) “粗体”按钮: 用于确定字体是否以粗体形式标注（只对TTF字体有效）。 5) “斜体”按钮: 用于确定字体是否以斜体形式标注（只对TTF字体有效）。 6) “下划线”按钮: 用于确定字体是否加下划线标注（只对TTF字体有效）。 7) “取消”按钮: 用于取消上一个操作。 8) “重做”按钮: 用于恢复所做的取消。
9) “堆叠”按钮: 用于确定字体是否以堆叠形式标注。利用“/”、“∧”、“#”符号，可以用不同的方式表示分数。在分子、分母中间输入“/”符号可以得到一个标准分式；在分子、分母中间输入“#”符号，则可以得到一个被“/”分开的分式；在分子、分母中间输入“∧”可以得到左对正的公差值。操作方法是从右向左选择字体对象，单击“堆叠”按钮即可，如图7.11所示。 10) “颜色”下拉列表框: 用于设置文字的颜色。 11) “确定”按钮: 用于文字输入和编辑完成后，结束操作命令。
7.4 编辑文字7.4.1 编辑命令 该功能可以利用“编辑文字”对话框对已注写的文字进行编辑。 1. 输入命令 菜单栏: 选择“修改”→“对象”→“文字”→“编辑”命令。 命令行: 输入DDEDIT命令。
2. 操作格式 1) 改变单行文字 命令: （输入命令） 选择注释对象或[放弃(U)]: （选择注释对象） 选择的文字对象应该是用单行文字(DTEXT)命令标注的，此时系统打开“编辑文字”对话框，如图7.12所示。并在对话框中的“文字”文本框中显示出所有选择文字，进行修改后，单击“确定”按钮结束编辑。 单行文字的“编辑”命令可以改变文字，但不能改变文字的字高和对正方式。如果需要改变字高和对正方式，操作如下。
2) 改变单行文字高度 命令: （在菜单栏选择: “修改”→“对象”→“文字”→“比例”命令） 选择对象: （选择注释对象） 选择对象: （按Enter键） 输入缩放的基点选项[现有(E)/左(L)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]〈现有〉: 选项或按Enter键 指定新高度或[匹配对象(M)/缩放比例(S)]〈10〉: （输入字体新高度）
命令: 执行命令后，改变字体高度。 3) 改变单行文字的行宽 命令: （在菜单栏选择: “修改”→“对象”→“文字”→“对正”命令） 选择对象: （选择注释对象） 选择对象: （按Enter键） 输入对正选项[左(L)/对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]〈现有〉: 选项或按Enter键
命令: 执行命令后，改变字体的“对正”方式。 4) 编辑多行文字 命令: （输入命令） 选择注释对象或[放弃(U)]: （选择注释对象） 选择的文字对象应该是用多行文字(MTEXT)命令标注的，系统打开如图7.13所示的“多行文字编辑器”，并在对话框中显示所选文字。“多行文字编辑器”可以对多行文字的文字和文字格式进行修改，包括字型、字高和颜色等，进行修改后，单击“确定”按钮结束编辑命令。
7.4.2 查找与替换文字 1. 输入命令 菜单栏: 选择“编辑”→“查找”命令。 命令行: 输入FIND命令。 2. 操作格式 命令: （输入命令） 系统打开“查找和替换”对话框，如图7.14所示。
3. 选项说明 1) “查找字符串”文字框: 用于输入要查找的字符串。也可以从下拉列表框中选择。 2) “搜索范围”下拉列表框: 用于确定查找范围，可以通过下拉列表框在“整个图形”和“当前选择”之间选择，也可以通过单击右边的“选择”按钮从屏幕上直接拾取查找文字对象。
3) “改为”文本框: 用于输入替换的新字符对象，也可以通过下拉列表选择。单击“选项”按钮，打开“查找和替换选项”对话框，如图7.15所示，可以通过确定查找与替换的范围。 4) “查找”按钮: 用于开始查找文字对象，并可连续在查找范围内查找。 5) “替换”按钮: 用于替换当前查到的文字。 6) “全部改为”按钮: 用于对查找范围内的所有符合条件的字符串进行替换。
7) “全部选择”按钮: 同于查找并选中查找范围内含有符合条件的字符串。 8) “缩放为”按钮: 用于在绘图区显示含有所查对象的文字区域。 9) “搜索结果”标签框: 用于显示执行后所查找到的对象。 当查找和替换完成后，可单击“确定”按钮，结束操作。
7.4.3 文字的快速显示 QTEXT命令可以控制文字的快速显示方式。当图样中有大量文字时，会影响到一些命令操作的速度，可以使用QTEXT命令，以矩形框来表示相应的文字长度、高度以及所在位置，但不显示内容，以便提高图样的重新生成。 操作步骤如下。 命令: （QTEXT） 输入模式[开(ON)/关(OFF)]〈开〉: （按Enter键）
在“视图”菜单中选择“重生成”命令 执行命令后，图样重新生成后，文字快速显示前后分别如图7.16(a)和图7.16(b)所示。当再次输入QTEXT命令时，再输入“OFF”，执行“视图”→“重生成”命令，则返回快速显示之前的状态。
