Presentation Transcript

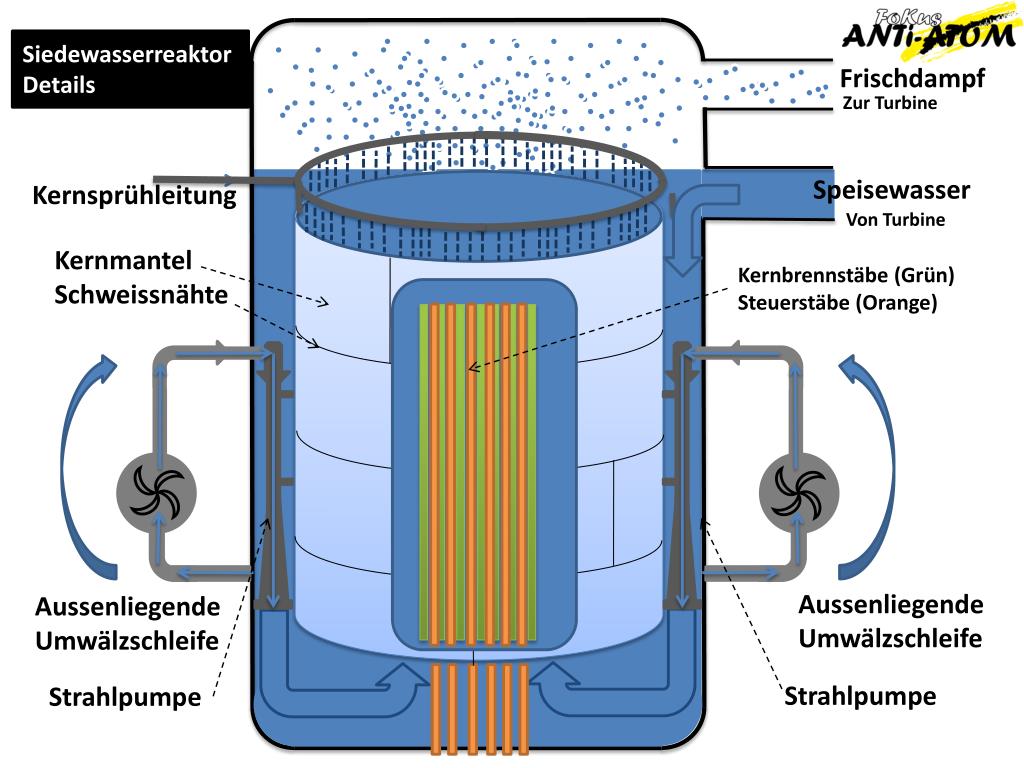

  1. Siedewasserreaktor Details Frischdampf Zur Turbine Speisewasser Kernsprühleitung Von Turbine Kernmantel Schweissnähte Kernbrennstäbe (Grün) Steuerstäbe (Orange) Aussenliegende Umwälzschleife Aussenliegende Umwälzschleife Strahlpumpe Strahlpumpe

  2. Ablauf Störfall Bruch Speisewasserleitung Frischdampf Zur Turbine Speisewasser Nach Verlust des Kühlmittels speist das Kernsprühsystem Wasser aus dem Torus nach und kühlt so weiterhin die Brennstäbe. Von Turbine Bricht die Umwälzleitung sinkt das Wasserniveau im Reaktor ab. Der Kernmantel jedoch verhindert (insofern er nicht gerissen ist) das absinken des Kühlmittels (Speisewasser) um die Brennstäbe im Innern des Kernmantels.

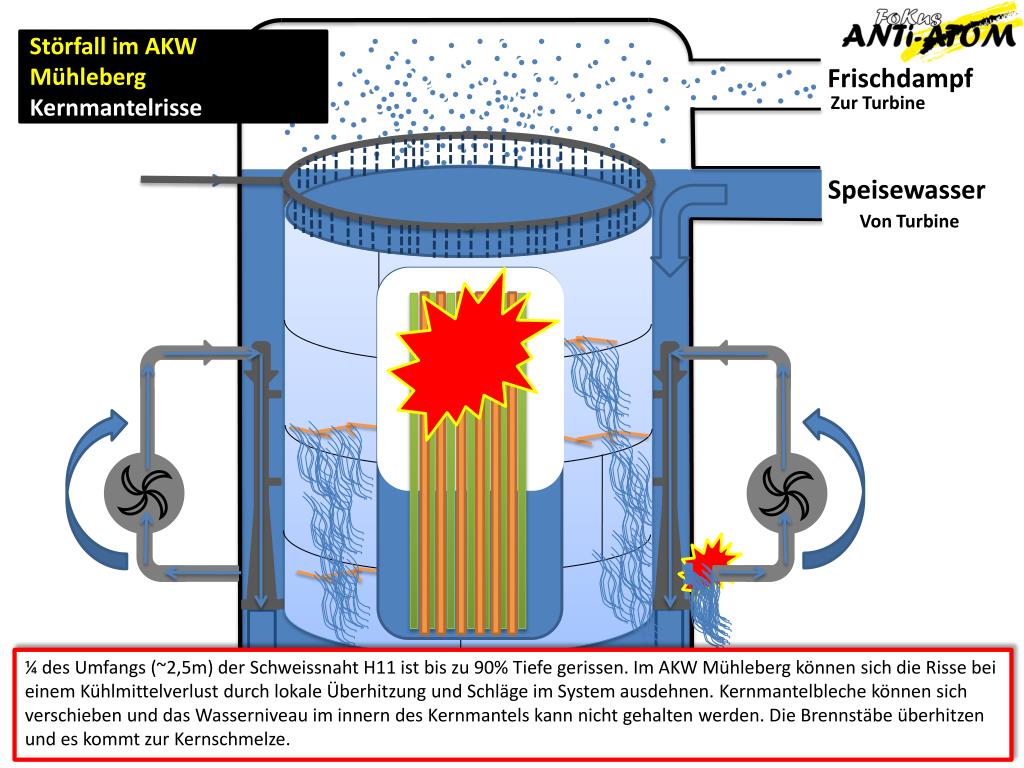

  3. Störfall im AKW Mühleberg Kernmantelrisse Frischdampf Zur Turbine Speisewasser Von Turbine ¼ des Umfangs (~2,5m) der Schweissnaht H11 ist bis zu 90% Tiefe gerissen. Im AKW Mühleberg können sich die Risse bei einem Kühlmittelverlust durch lokale Überhitzung und Schläge im System ausdehnen. Kernmantelbleche können sich verschieben und das Wasserniveau im innern des Kernmantels kann nicht gehalten werden. Die Brennstäbe überhitzen und es kommt zur Kernschmelze.
