Presentation Transcript
aplicatii practice ale microcontrolelor

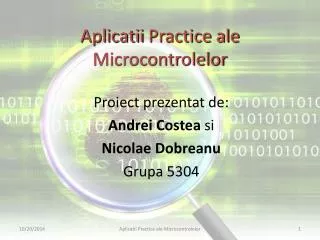

Aplicatii Practice ale Microcontrolelor

Proiect prezentat de:

Andrei Costea si

Nicolae Dobreanu

Grupa 5304

Aplicatii Practice ale Microcontrolelor

slide2

FunctionareaCeasului Electronic

Aplicatii Practice ale Microcontrolelor

prima etapa
Prima Etapa

Implementarea softului:

Conditia de secunda,minut,ora,zi,luna.

Afisarea pe un lcd a ceasului.

Setarea alarmei de la tastatura:

“H” – seteaza ora

“M” – minutele

“ESC” – iesirea din meniu

10/20/2014

Aplicatii Practice ale Microcontrolelor

3

a doua etapa
A doua etapa
  • Realizarea unui ceas electronic digital,cu functii extinse.
slide5
In acest proiect dorim sa realizam un ceas care afiseaza pe sase segmente cu ajutorul unui microcontroler si a unui driver care are rolul de a comanda afisoarele. In principiu ceasul functioneaza pe baza unui program soft care trebuie introdus in memoria microcontrolerului. Toate functiile ceasului sunt rezolvate prin soft.Ceasul care trebuie proiectat trebuie sa afiseze pe afisoare ora,minutele,secundele si data curenta.

Aplicatii Practice ale Microcontrolelor

caracteristicile electrice ale echipamentului
Caracteristicileelectrice ale echipamentului

Pentru realizarea partii de hard (schema electronica ) a ceasului digital se vor folosi componentele:

Aplicatii Practice ale Microcontrolelor

slide7

microcontroler Fujitsu

  • circuitul integrat SAA1064 (led display drive)- circuit integrat MAX 232 (interfata) - 6 afisaje pe 12-segmente - 3 butoane- rezistente
  • - condensatoare - 1 cristal cu cuart
  • 1 potentiometru;- 4 diode
  • 1 transformator - 1 circuit integrat LM317- 1 circuit integrat 78L05- 1 buzzer- 2 tranzistoare
  • 1 bobina

Aplicatii Practice ale Microcontrolelor

slide8

Schema bloc

10/20/2014

Aplicatii Practice ale Microcontrolelor

8
