OXÍGENO. Es un elemento simple, gaseoso presente en la naturaleza en grandes cantidades, formando parte de todos los procesos biológicos. Presente en la atmósfera en proporción del 21% con una presión parcial de 1/5 de la atmosférica.
E N D

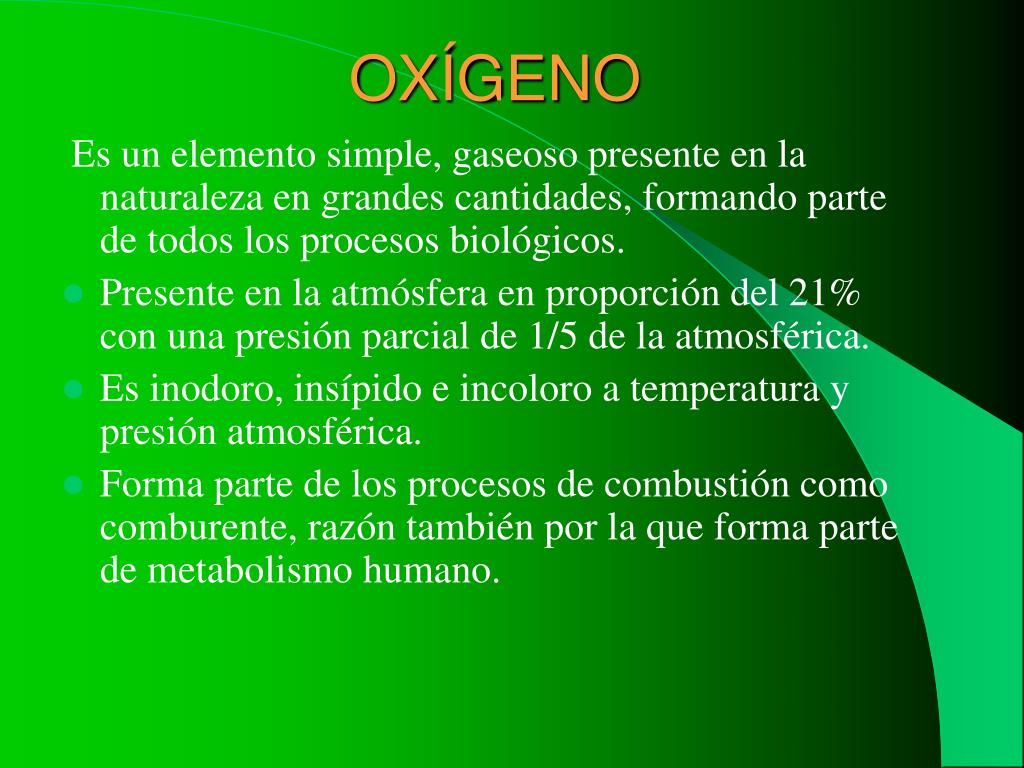

OXÍGENO Es un elemento simple, gaseoso presente en la naturaleza en grandes cantidades, formando parte de todos los procesos biológicos. • Presente en la atmósfera en proporción del 21% con una presión parcial de 1/5 de la atmosférica. • Es inodoro, insípido e incoloro a temperatura y presión atmosférica. • Forma parte de los procesos de combustión como comburente, razón también por la que forma parte de metabolismo humano.

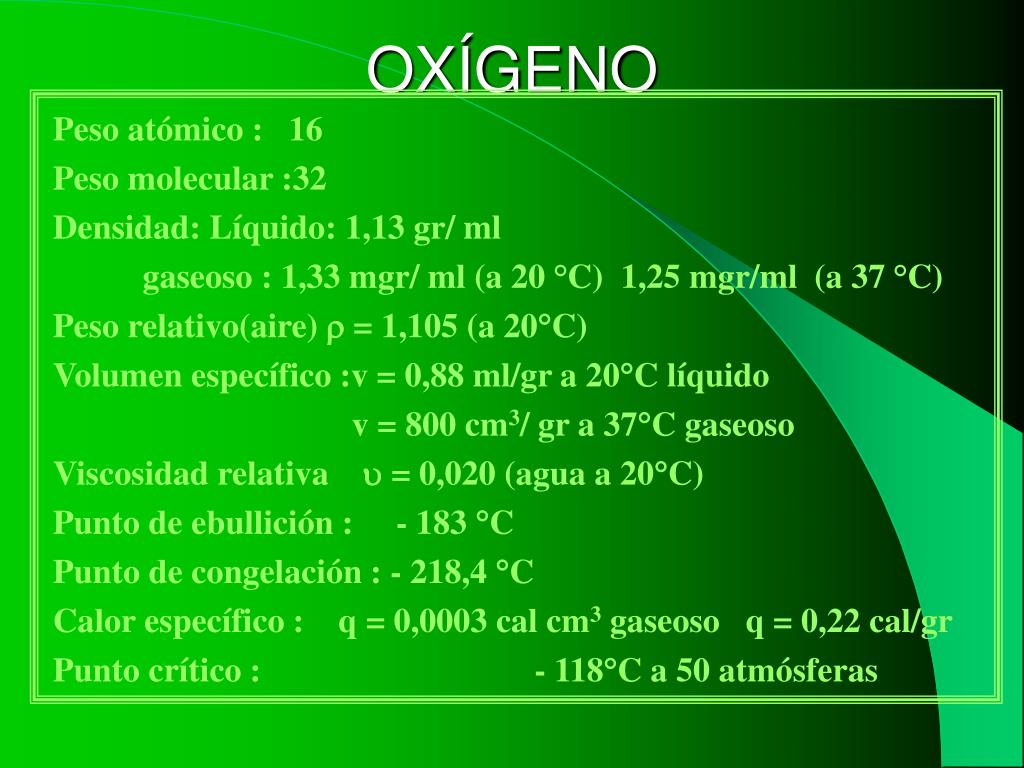

OXÍGENO Peso atómico : 16 Peso molecular :32 Densidad: Líquido: 1,13 gr/ ml gaseoso : 1,33 mgr/ ml (a 20 °C) 1,25 mgr/ml (a 37 °C) Peso relativo(aire) = 1,105 (a 20C) Volumen específico :v = 0,88 ml/gr a 20C líquido v = 800 cm3/ gr a 37C gaseoso Viscosidad relativa = 0,020 (agua a 20C) Punto de ebullición : - 183 C Punto de congelación : - 218,4 C Calor específico : q = 0,0003 cal cm3 gaseoso q = 0,22 cal/gr Punto crítico : - 118C a 50 atmósferas
OXIGENO Su utilización como medicamento se denomina Oxigenoterapia: Consiste en enriquecer la atmósfera que está respirando el paciente con una proporción de oxigeno superior a la ambiental. Se aplica en casi todas las áreas de un hospital: internación, quirófanos, urgencias, terapia intensiva, pediatría y recuperación.

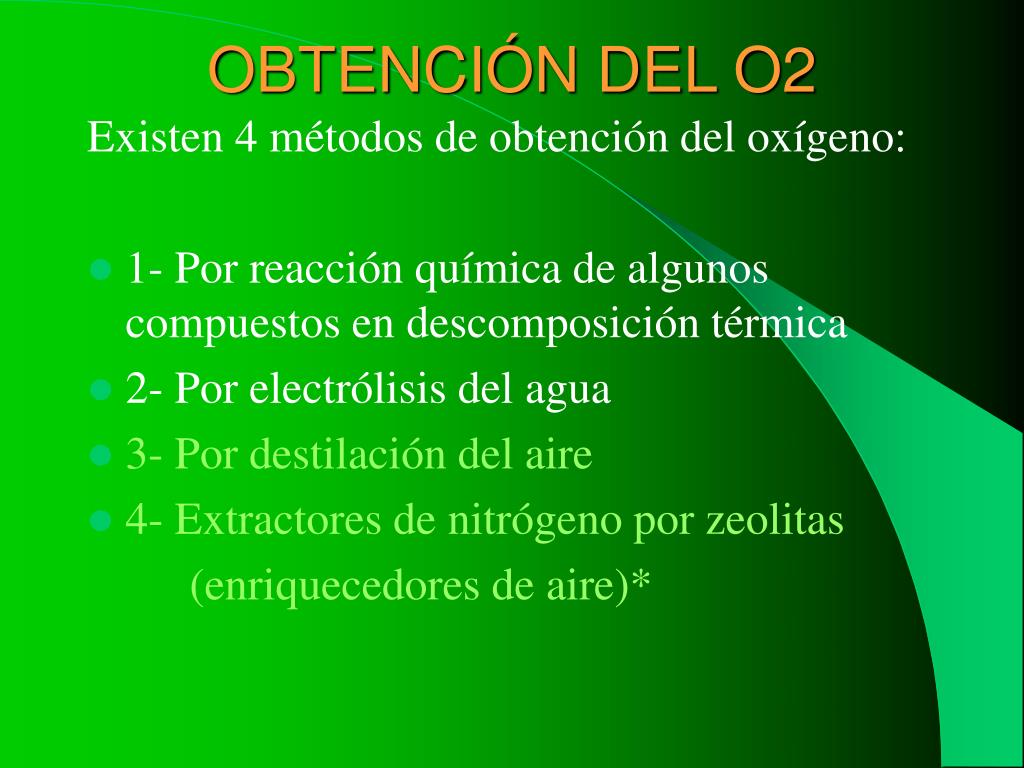

OBTENCIÓN DEL O2 Existen 4 métodos de obtención del oxígeno: • 1- Por reacción química de algunos compuestos en descomposición térmica • 2- Por electrólisis del agua • 3- Por destilación del aire • 4- Extractores de nitrógeno por zeolitas (enriquecedores de aire)*

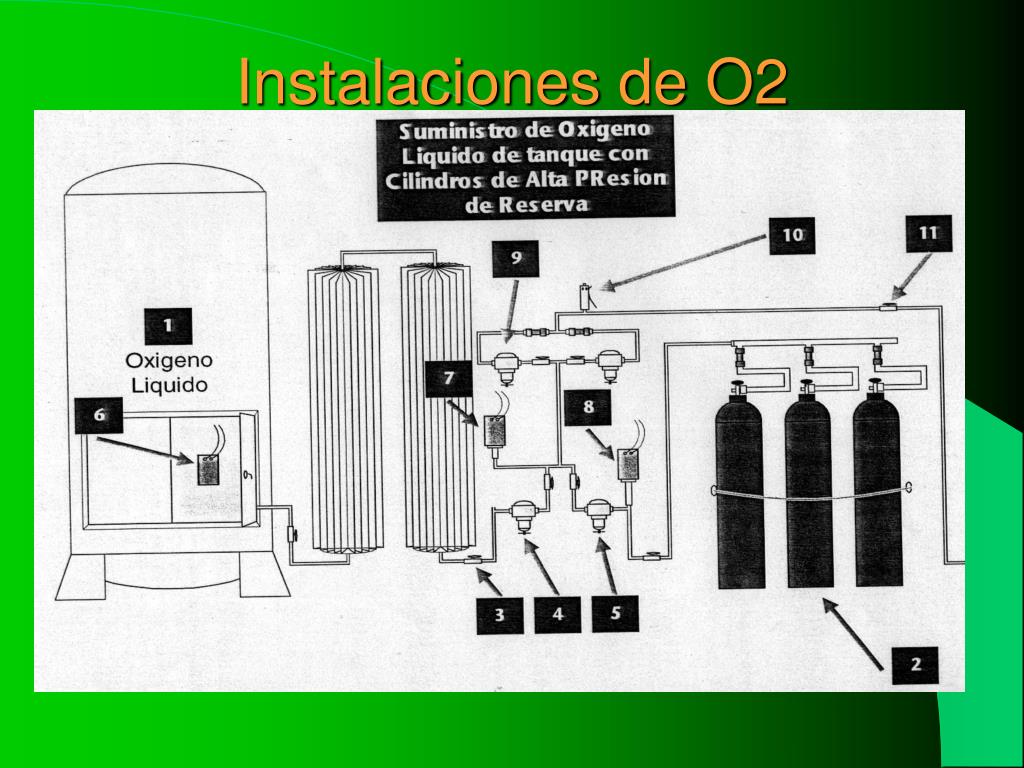

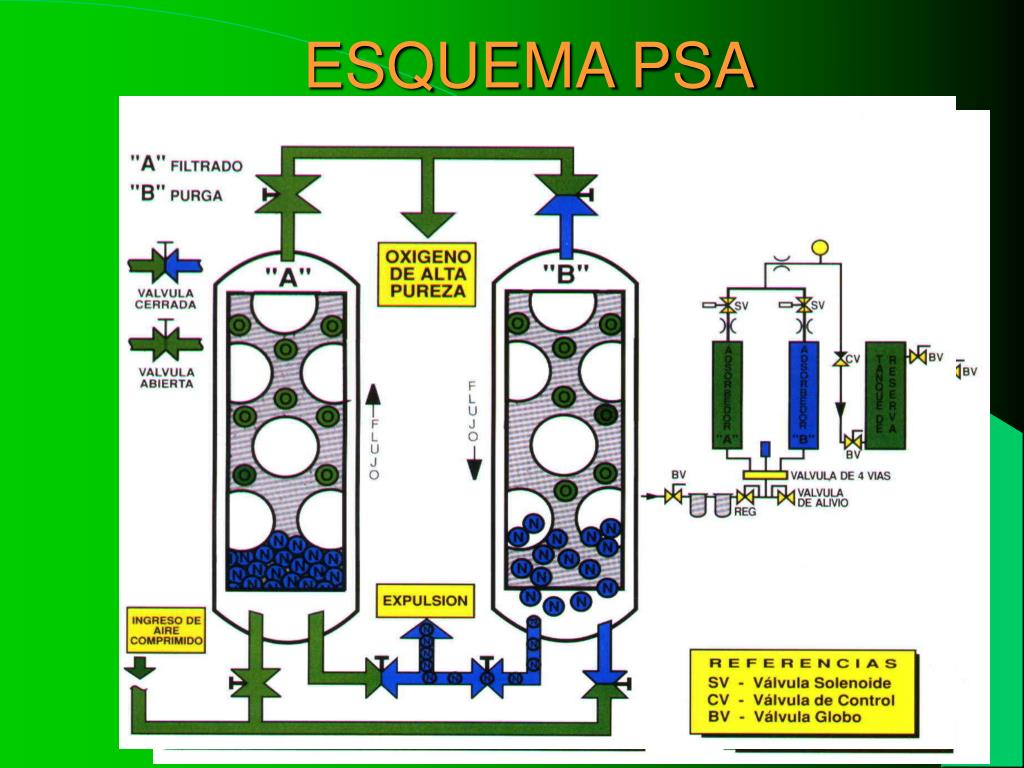

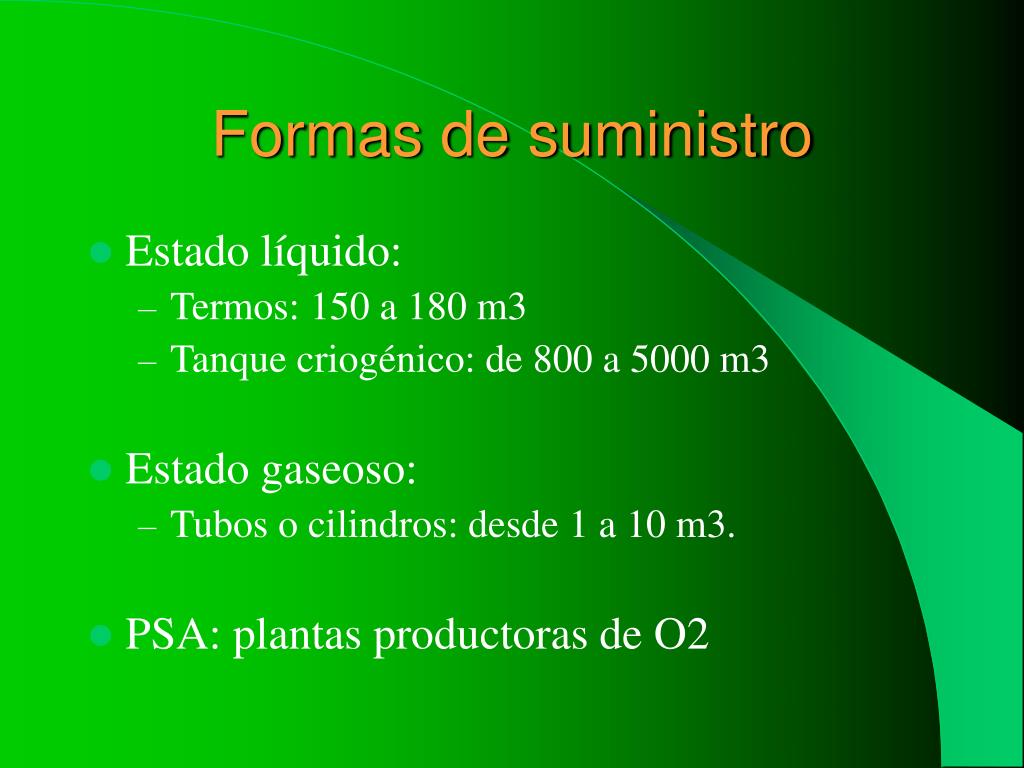

Formas de suministro • Estado líquido: • Termos: 150 a 180 m3 • Tanque criogénico: de 800 a 5000 m3 • Estado gaseoso: • Tubos o cilindros: desde 1 a 10 m3. • PSA: plantas productoras de O2
Tanque criogénico planta y vista Tanques criogénicos con carga granel Tamaños Mínimo 800 lts Máximo 50.000 lts Máximo de uso hospitalario 10.000lts Relación: 1 lt O2 liquido = 840 lts gaseoso

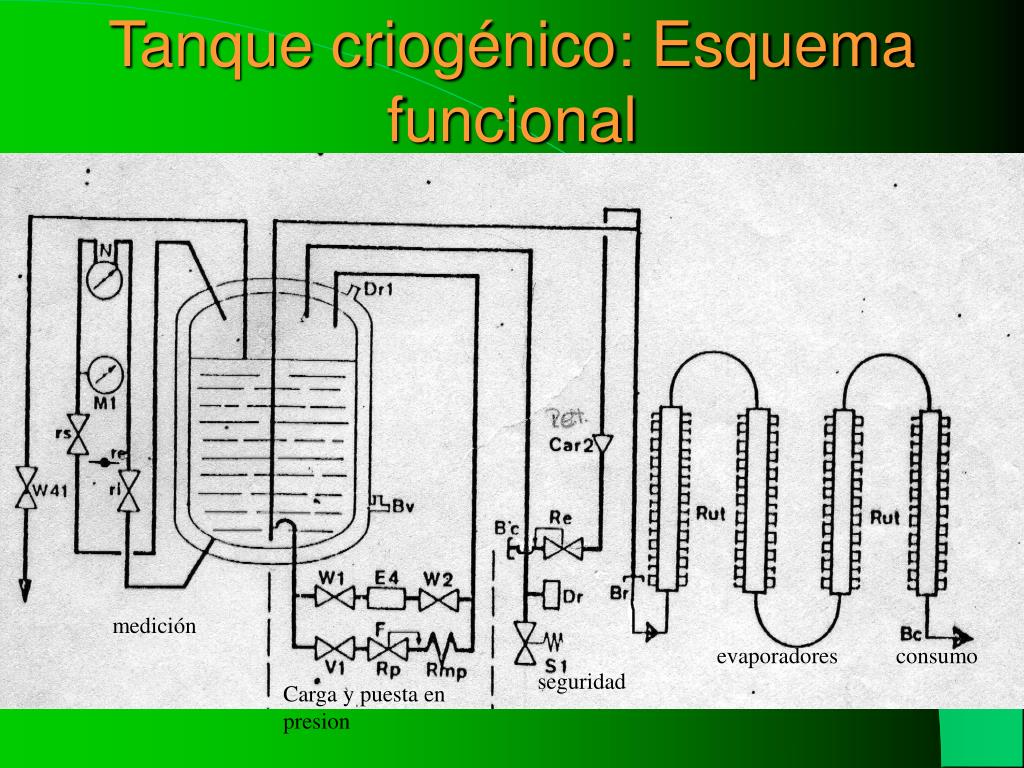

Tanque criogénico: Esquema funcional medición evaporadores consumo seguridad Carga y puesta en presion

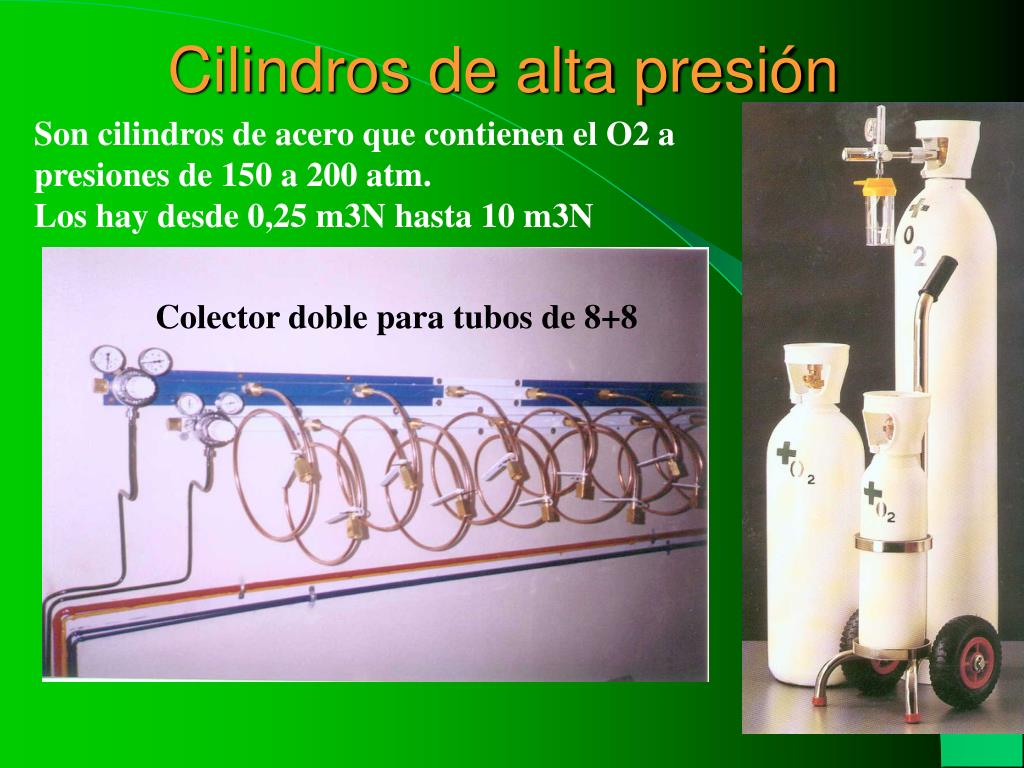

Cilindros de alta presión Son cilindros de acero que contienen el O2 a presiones de 150 a 200 atm. Los hay desde 0,25 m3N hasta 10 m3N Colector doble para tubos de 8+8

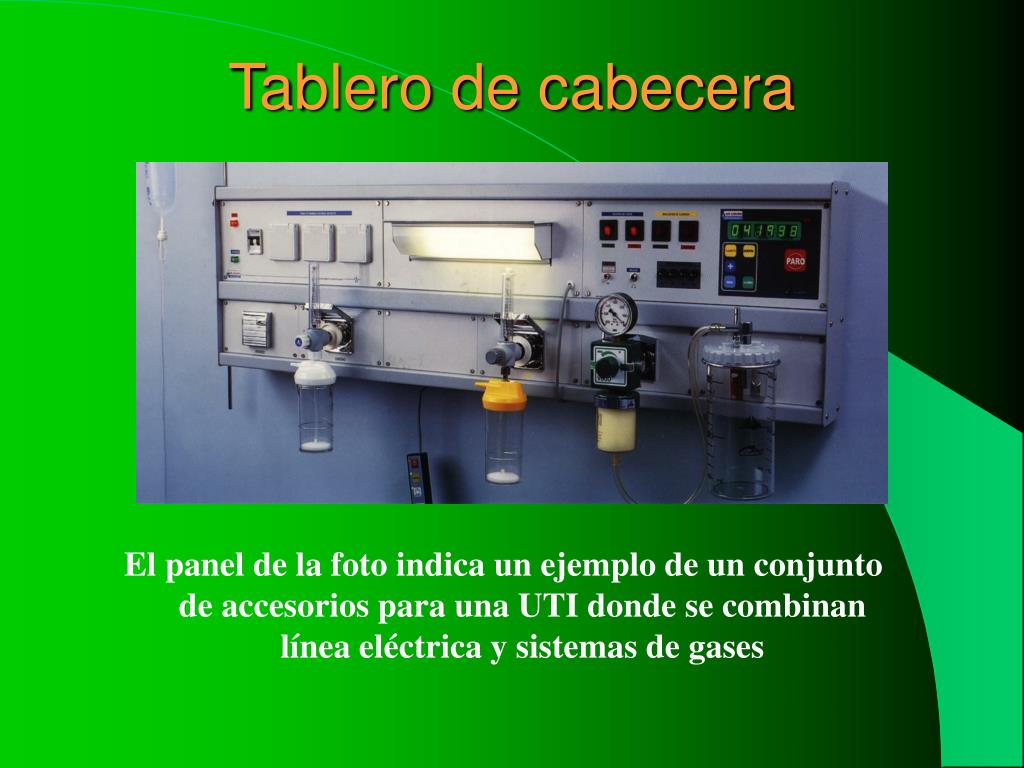

Tablero de cabecera El panel de la foto indica un ejemplo de un conjunto de accesorios para una UTI donde se combinan línea eléctrica y sistemas de gases

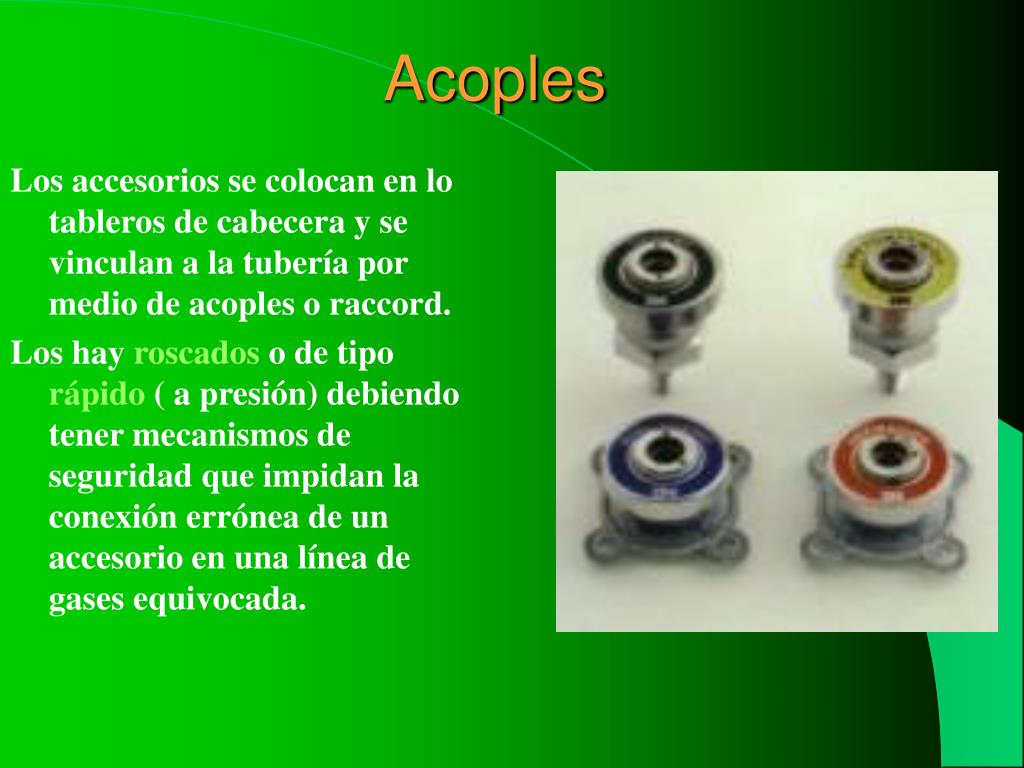

Acoples Los accesorios se colocan en lo tableros de cabecera y se vinculan a la tubería por medio de acoples o raccord. Los hay roscados o de tipo rápido ( a presión) debiendo tener mecanismos de seguridad que impidan la conexión errónea de un accesorio en una línea de gases equivocada.
