XXXXX XXXXX 移位传送指令

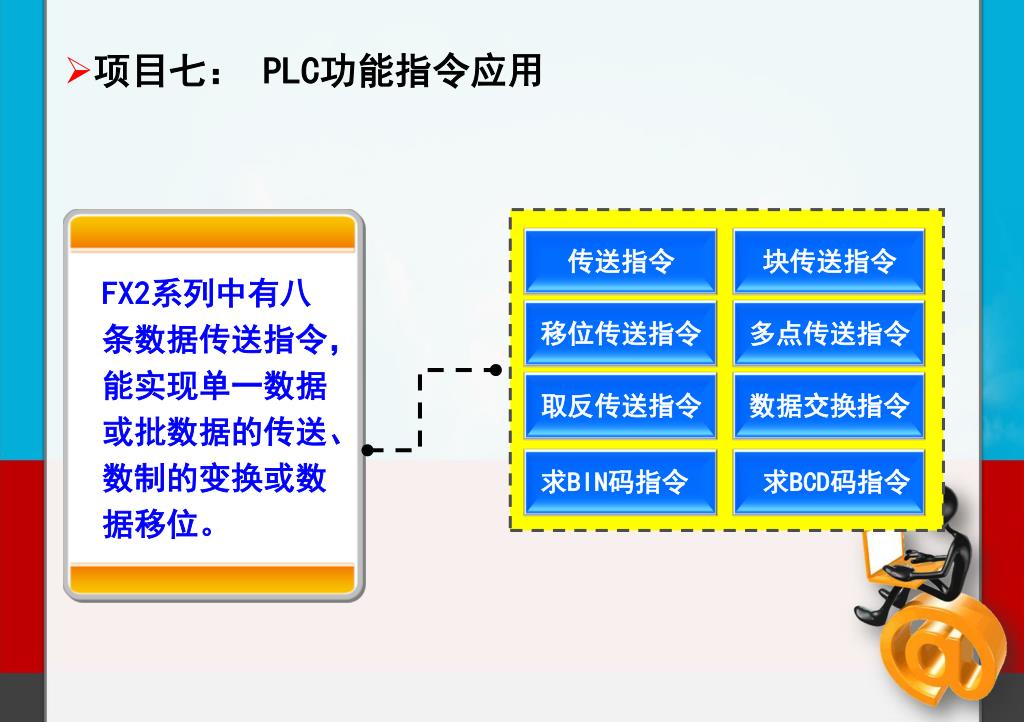

传送指令 移位传送指令 取反传送指令 求BIN码指令 块传送指令 多点传送指令 数据交换指令 求BCD码指令 • 项目七： PLC功能指令应用 FX2系列中有八条数据传送指令，能实现单一数据或批数据的传送、数制的变换或数据移位。

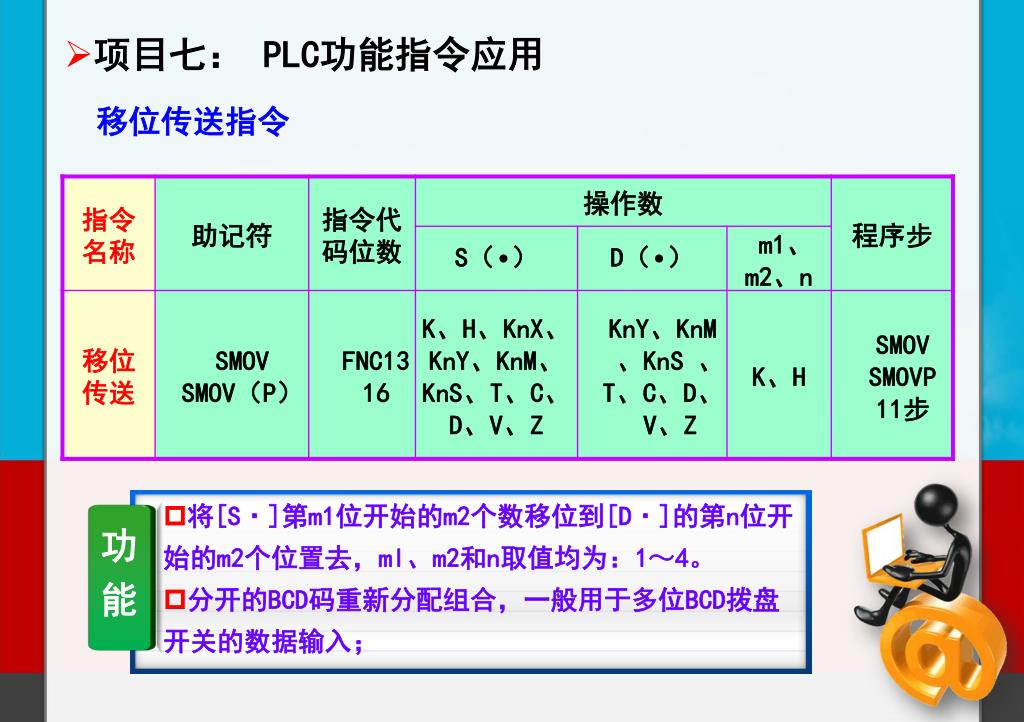

功能 • 项目七： PLC功能指令应用 移位传送指令 • 将[S·]第m1位开始的m2个数移位到[D·]的第n位开始的m2个位置去，ml、m2和n取值均为：1～4。 • 分开的BCD码重新分配组合，一般用于多位BCD拨盘开关的数据输入；

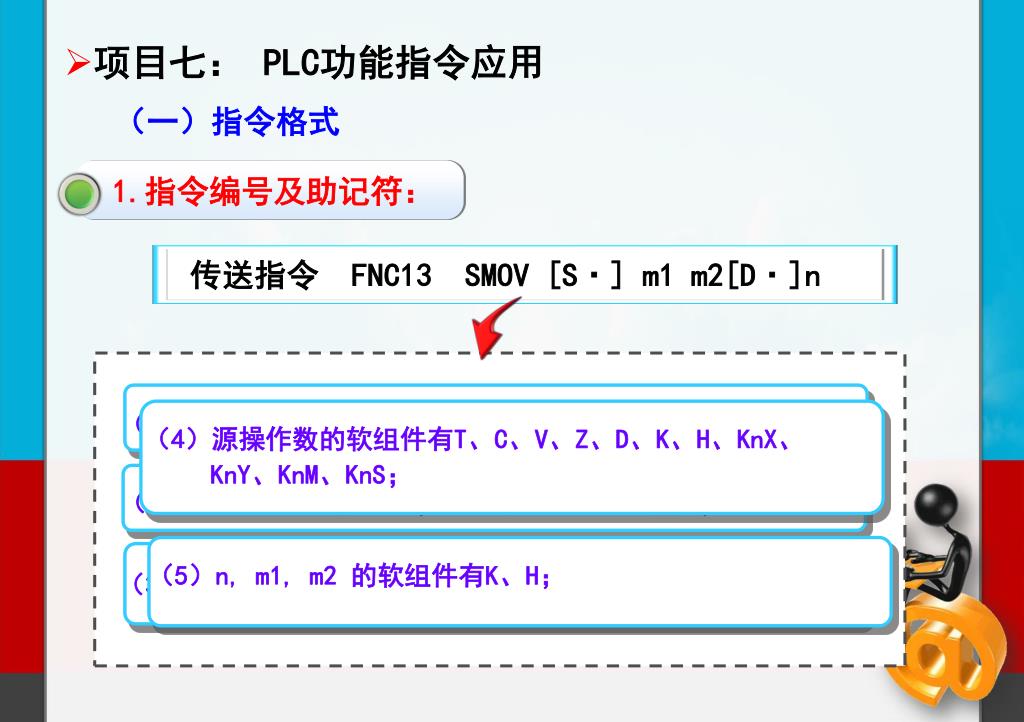

传送指令 FNC13 SMOV [S·] m1 m2[D·]n • 项目七： PLC功能指令应用 （一）指令格式 1.指令编号及助记符： （1）[S·]为源数据，m1为被传送的起始位，m2为传送位数； （4）源操作数的软组件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS； （2）[D·]为目标软组件，n为传送的目标起始位； （5）n, m1, m2 的软组件有K、H； （3）目标操作数可为T、C、V、Z、D、KnY、KnM、KnS；

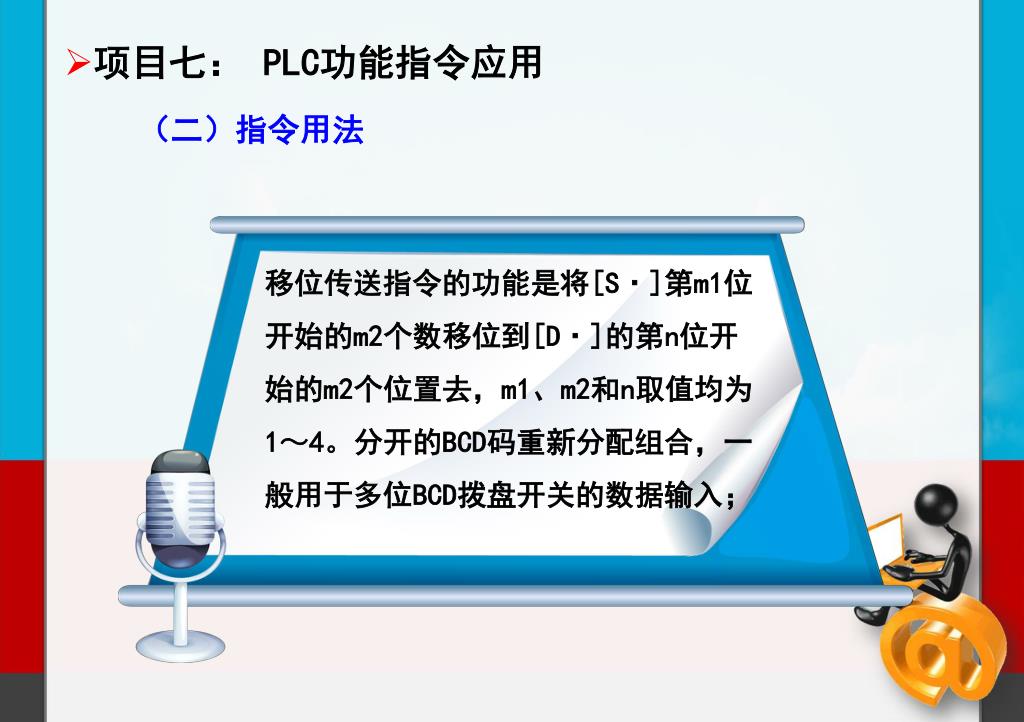

项目七： PLC功能指令应用 （二）指令用法 移位传送指令的功能是将[S·]第m1位开始的m2个数移位到[D·]的第n位开始的m2个位置去，m1、m2和n取值均为1～4。分开的BCD码重新分配组合，一般用于多位BCD拨盘开关的数据输入；

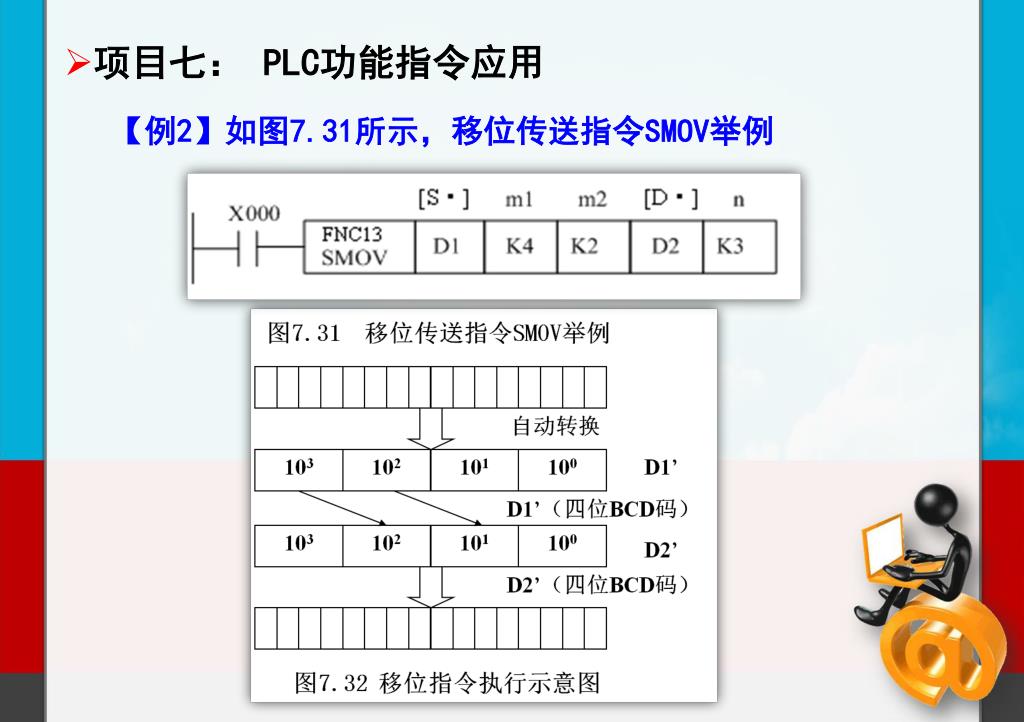

项目七： PLC功能指令应用 【例2】如图7.31所示，移位传送指令SMOV举例

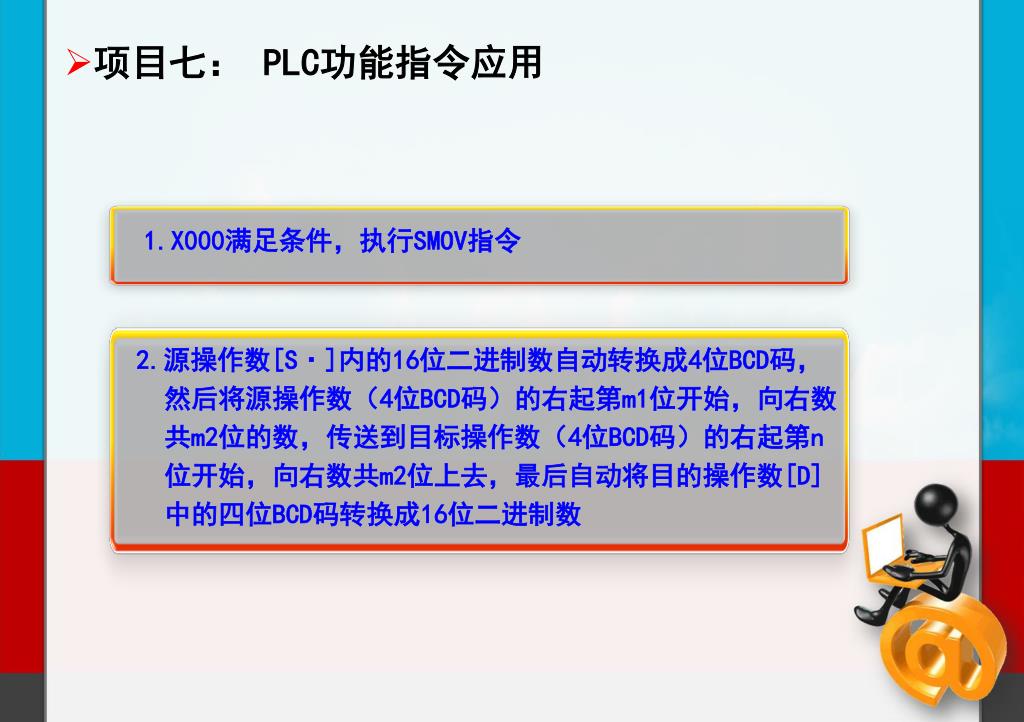

1.X000满足条件，执行SMOV指令 2.源操作数[S·]内的16位二进制数自动转换成4位BCD码，然后将源操作数（4位BCD码）的右起第m1位开始，向右数共m2位的数，传送到目标操作数（4位BCD码）的右起第n位开始，向右数共m2位上去，最后自动将目的操作数[D]中的四位BCD码转换成16位二进制数 • 项目七： PLC功能指令应用

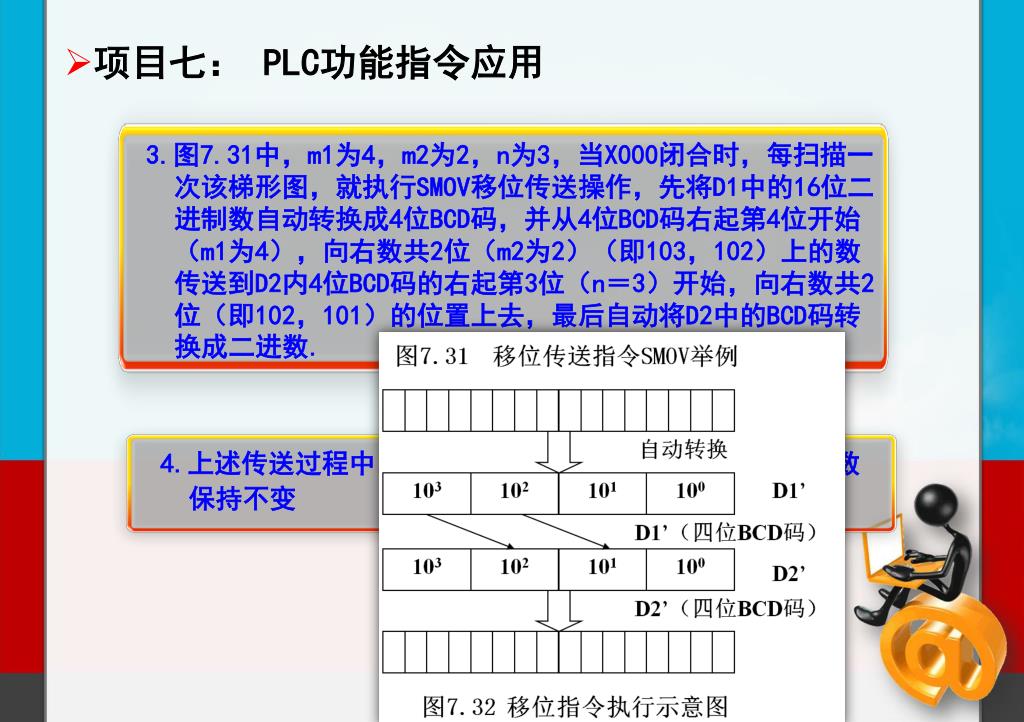

3.图7.31中，m1为4，m2为2，n为3，当X000闭合时，每扫描一次该梯形图，就执行SMOV移位传送操作，先将D1中的16位二进制数自动转换成4位BCD码，并从4位BCD码右起第4位开始（m1为4），向右数共2位（m2为2）（即103，102）上的数传送到D2内4位BCD码的右起第3位（n＝3）开始，向右数共2位（即102，101）的位置上去，最后自动将D2中的BCD码转换成二进数.3.图7.31中，m1为4，m2为2，n为3，当X000闭合时，每扫描一次该梯形图，就执行SMOV移位传送操作，先将D1中的16位二进制数自动转换成4位BCD码，并从4位BCD码右起第4位开始（m1为4），向右数共2位（m2为2）（即103，102）上的数传送到D2内4位BCD码的右起第3位（n＝3）开始，向右数共2位（即102，101）的位置上去，最后自动将D2中的BCD码转换成二进数. 4.上述传送过程中，D2中的另两位即（即103，100）上的数保持不变 • 项目七： PLC功能指令应用
