Técnicas de Codificação

1. Técnicas de Codificação

2. É fundamental que a mensagem chegue sem erros.

3. Para que isso não aconteça, existem diferentes tipos de codificações, que são as seguintes: • - NRZ • - RZ • - Manchester

4. NRZ • O código de linha Non Return Zero indica que o sinal não precisa de ir a zero entre transições de bit, isto significa que tem o DutyCycle de 100%. Nesta codificação existem três tipos: • - NRZ Unipolar • - NRZ Polar • - NRZ Bipolar

5. NRZ Unipolar • Esta técnica de codificação é a mais simples. Os limites da onda estão sempre entre 0 e 1 e tomam o valor de 1 quando o bit é 1 e quando o bit a codificar é 0 toma o valor de 0. Esta técnica é utilizada para gravação digital em suportes magnéticos.

6. NRZ Polar • Esta técnica de codificação apresenta as mesmas vantagens e desvantagens do NRZ Unipolar. Os limites da onda nesta codificação são -1 e 1. O valor 1 quando o bit a codificar é 1 e o valor -1 quando o bit a codificar é 0.

7. NRZ Bipolar • Esta técnica de codificação resolve o problema relativo ao componente DC mas sofre igualmente a perda de sincronismo com facilidade. Os limites da onda nesse tipo de codificação entre -1, 0, 1. Toma o valor 0 quando o bit a codificar é 0 e toma o valor 1 e -1 alternadamente quando o bit a codificar é 1.

8. RZ • O código de linha do tipo Return Zero indica que, cada transição ,metade do bit sinal vai a zero. Por causa disto, diz-se que o DutyCycle de 50% e utiliza o dobro da largura de banda em relação aos códigos NRZ. • Existem três tipos de codificações RZ: • - RZ Unipolar • - NR Polar • - NR Bipolar

9. RZ Unipolar • Esta técnica de codificação apresenta as mesmas vantagens e desvantagens do NRZ unipolar. Os limites da onda estão sempre entre 1 e 0 e tomam o valor 1 quando o bit a codificar é 1 e 0 quando o bit a codificar é 0. No entanto, como já referi, os valores só têm metade do tempo bit.

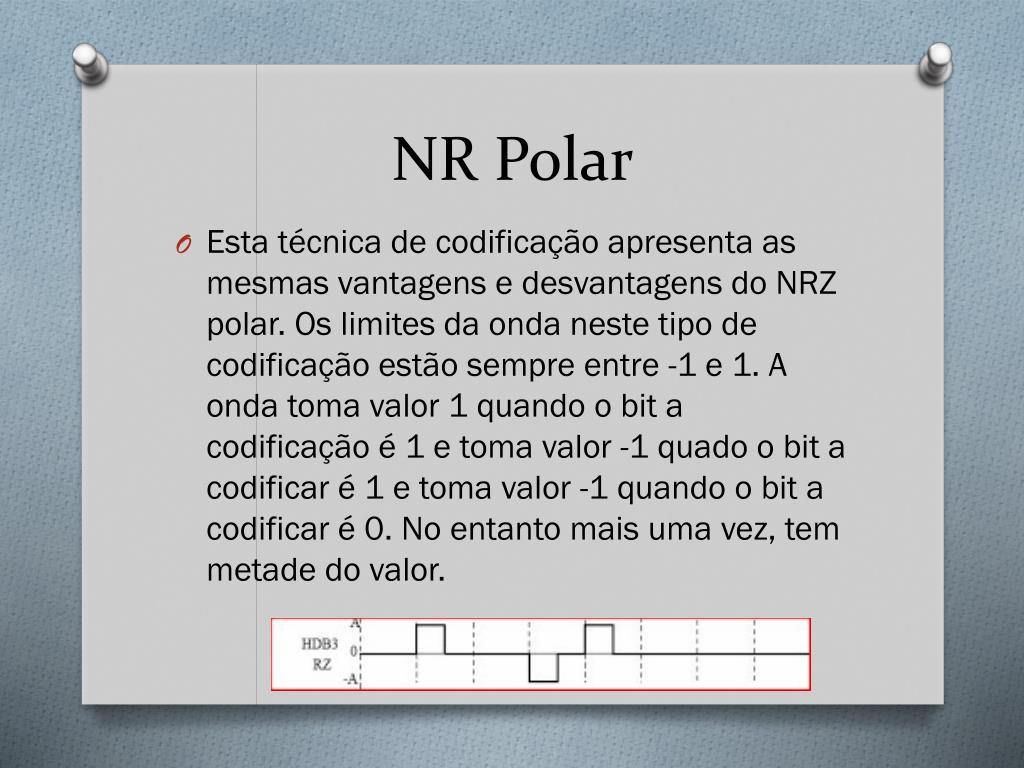

10. NR Polar • Esta técnica de codificação apresenta as mesmas vantagens e desvantagens do NRZ polar. Os limites da onda neste tipo de codificação estão sempre entre -1 e 1. A onda toma valor 1 quando o bit a codificação é 1 e toma valor -1 quado o bit a codificar é 1 e toma valor -1 quando o bit a codificar é 0. No entanto mais uma vez, tem metade do valor.

11. NR Bipolar • Esta técnica de codificação apresenta as mesmas vantagens e desvantagens do NRZ Bipolar. Os limites da onda neste tipo de codificação estão entre -1, 0 e 1. Toma o valor 0 quando o bit a codificar é 0 e toma o valor 1 e -1 alternadamente quando o bit a codificar é 1. Contudo, só permanecem metade do valor.

12. Manchester • Este código de linha, à semelhança do RZ, também apresenta um DutyCycle de 50%. Mas necessita do dobro da largura de banda. No entanto, exibe vantagens em relação aos anteriores, tais como, nunca apresenta componente nula. Existe 2 tipos de codificação Manchester: • - Manchester Normal • - Manchester Diferencial

13. Manchester Normal • Esta técnica de codificação é semelhante àRZ, também apresenta metade do valor em bit. Os valores limites de onda neste tipo de codificação estão entre 1 e -1. Assim, a transições entre 0 a 1 e 1 a 0 ocupam a largura de um bit desde o meio bit anterior até o meio bit seguinte.

14. Manchester Diferencial • Esta técnica de codificação também é semelhante ao RZ. Os limites da onda neste tipo de codificação estão entre -1 e 1, à semelhança do anterior. A diferença que aqui permanece é apenas, nas transições entre bits serem codificadas de forma diferença do anterior. As transições 0 a 1 e 1 a 1 ocupam a largura de um bit desde o meio bit anterior, até ao meio bit seguinte. As restantes transições, 0 a 0 e 1 a 0, ocupam apenas meio bit.
