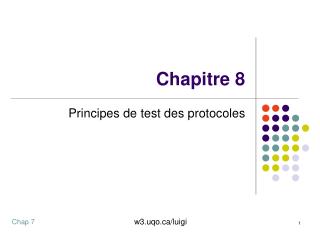

  1. Chapitre 8 Principes de test des protocoles w3.uqo.ca/luigi Chap 7

  2. Première partie Théorie du test Utilisation de matériaux de J. Tretmans et P. Koopman Université de Nijmegen Vives remerciements! Chap 7

  3. Définition • Le test est le processus d’exécuter un programme avec l’intention d’y trouver des erreurs [Myers] • Cependant le test est possible non seulement pour le programme ou produit final, mais aussi pour les spécifications, si elles sont exécutables • Donc nous pouvons tester une spécification SDL, LOTOS, Promela, CCS… car ces langages sont exécutables INF6001 Chap 7

  4. Un dicton fameux • Le test ne peut pas prouver l’absence d’erreurs, mais seulement leur présence (E.W. Dijkstra) • Mais en réalité nous ne connaissons aucune méthode pour prouver l’absence d’erreurs … • Problème indécidable • Dans toute l’ingénierie, • Avant tout on produit une conception et une implantation utilisant des techniques formalisées • Et puis on teste le résultat car aucune technique de conception ne peut assurer l’absence d’erreurs INF6001 Chap 7

  5. Rappel du 1er cours… Spec d’exigences (langue naturelle, notation logique) Spécification du comportement Spécification de l’implantation (comportement utilisant des composantes données) Implantation Nous pouvons effectuer des V&V et du test entre tous les niveaux INF6001 Chap 7

  6. Types de Testing niveau de détail système intégration actif module passif unité Contrôlabilité boîte grise Accessibilité securité boîte blanche boîte noire robustesse performance utilisabilité fiabilité comportem. fonctionnel Caractéristiques INF6001 Chap 7

  7. Terminologie: niveau de détail Unité, module: une unité ou un module est testé • Intégration: l’intégration de plusieurs unités ou modules est testée • Nous parlerons aussi de tests d’interopérabilité • Système: le système dans sa totalité est testé INF6001 Chap 7

  8. Terminologie: Accessibilité • Boîte blanche: le testeur connaît la structure du code • Le testeur teste les différents chemins dans le code, etc. • Normalement fait dans la même compagnie qui a produit le code, comme partie du processus d’implantation • Boîte noire: le testeur ne connaît pas la structure du code, mais seulement le comportement désiré • C’est donc la spécification qui guide le procédé de test • Normalement fait par un organisme extérieur à la boîte d’implantation • Boîte grise: quelques informations de structure interne sont disponibles • Dans ce cours, nous discuterons le test boîte noire INF6001 Chap 7

  9. Terminologie: robustesse, fiabilité • Robustesse: capacité de traiter des données normalement non-attendues • Fiabilité (reliability): bon fonctionnement dans le temps • Comportement fonctionnel: correspondance avec le comportement spécifié • Dans ce cours, nous nous concentrerons sur le test à boîte noire du comportement fonctionnel • Ces tests sont souvent appelés tests de conformité car ils sont utilisés pour contrôler la conformité d’un produit à une norme (un standard) INF6001 Chap 7

  10. Terminologie: test actif et passif • Dans le test actif, le testeur interagit avec l’entité testée, envoie des événements et contrôle les résultats • Peut adapter son comportement aux résultats qui arrivent au fur et à mesure • Dans le test passif, le testeur ne fait que analyser le comportement de l’entité • Nous avons des ‘observateurs’ qui prennent note du comportement du système et produisent des rapports selon différents critères • Ceci peut être fait ‘offline’, cad sur la base d’observations faites à un autre moment • Dans ce cours, nous discuterons le test actif INF6001 Chap 7

  11. Le test dans le modèle de développement :Modèle V Besoins Test du système Spécification du comportement Test d’integration Spécification de l’implantation Test de module Implantation Test d’unité INF6001 Chap 7

  12. Test et implantation basés sur les techniques formelles:une optique un peu différente: les tests de conformité Spec formelle Construction de l’implantation Test de l’implantation Implantation implementation Pourquoi donc tester si l’implantation est construite sur la base de la spécification? En théorie ceci ne serait pas nécessaire, en pratique des erreurs peuvent toujours se glisser… INF6001 Chap 7

  13. Tests de conformité en pratique • Dans le cadre de la normalisation, nous avons besoin d’un test objectif pour déterminer la correspondance d’un produit à une norme • P. ex. compagnie X produit une implémentation d’un protocole standard, veut la vendre • Voudrait avoir un ‘timbre de conformité’ sur son produit, comme garantie aux clients que son implémentation est conforme à la norme • Fait appel à une compagnie Y, un centre de test accrédité • Mais X ne veut pas que Y voie sa méthode d’implantation! • Y devra donc envoyer des séquences de test à l’implantation du protocole existante chez X (test ‘boîte noire’ et à distance) • Ces séquences de test pourraient avoir été produites par le même organisme qui a produit la norme du protocole (ITU, IETF…) • Si le protocole de X envoie à Y les réponses attendues, l’implantation de X obtiendra son ‘timbre de conformité’ INF6001 Chap 7

  14. Tests de conformité en théorie • Ce besoin pratique a motivé plus de 25 ans de recherches sur la théorie des tests des protocoles • Des congrès internationaux sont entièrement dédiés à ce sujet! INF6001 Chap 7

  15. Exemple théorique Principes pour tester exhaustivement un petit système INF6001 Chap 7

  16. Cas d’étude: exigences partielles • Machine à café • Un café coûte 50¢ • Entrées possibles: • Café? : demande de café qui est satisfaite seulement si on a entré 50¢ • 25¢? : entrée d’une pièce de 25¢ • 50¢? : entrée d’une pièce de 50¢ • Sorties possibles: • Café! : donne un café • 25¢! : retour de monnaie: pièce de 25¢ • 50¢! : retour de monnaie: pièce de 50¢ INF6001 Chap 7

  17. Cas d’étude: Spécification du comportement • Un modèle souvent utilisé est celui de Mealy • Entrée / Sortie 25¢? / - Café ? / - Café ? / - 25 0 25¢? / - 50¢ ? / - café? / café! 50¢ ? / 25¢! 50 50¢? / 50¢! 25¢? / 25¢! INF6001 Chap 7

  18. Tester avec modèle FSM • Le FSM est la spécification • La structure interne de l’implantation n’est pas connue • Tester l’implantation avec les chemins de la spécification • Stratégies différentes: • Tester chaque état  couverture d’états dans la spec • Tester chaque transition  couverture des transitions • Tester la sortie de chaque transition • Tester la sortie et l’état résultant de chaque transition INF6001 Chap 7

  19. Tester tous les états • Faire le tour des états, contrôler les sorties • P.ex. 25¢? ; 25¢? ; café? INF6001 Chap 7

  20. Tours des transitions (Sarikaya, Bochmann) • Essayer toutes les transitions, contrôler les sorties • café? ; 25¢? ; café? ; 25¢? ; 25¢? ; 50¢?; café? ; 50¢? ; café? ; 25¢? ; 50¢? ; café? INF6001 Chap 7

  21. Problèmes avec l’approche • En général, le problème de construire un tour optimal d’une FSM est de complexité exponentielle • Étudié en algorithmique sous le nom de • Problème du commis voyageur • Requiert que la FSM soit connectée et pourrait impliquer répéter des transitions et des états • Avoir exécuté chaque état une fois ou avoir exécuté chaque transition une fois n’est pas une garantie de bon fonctionnement! • Donc au lieu d’essayer toutes les transitions dans un tour, essayer une transition à la fois • Qu’elle donne la sortie désirée et conduise à l’état désiré INF6001 Chap 7

  22. Tester une transition à la fois • Tester la transition: • Aller à l’état sx • Exécuter l’entrée a? • Contrôler la sortie b! • Contrôler que nous sommes à l’état sy • But du test: (test purpose) • Vérifier que le système, quand il se trouve dans l’état sx, répond à l’entrée a? avec la sortie b! et exécute une transition à l’état sy • Comment faire tout ceci? sx sy a? / b! INF6001 Chap 7

  23. Comment aller à l’état Sx • Un préambule peut être utilisé pour aller à un état donné, disons l’état initial, à partir de n’importe quel état • Une telle séquence pourrait ne pas exister • Mais dans plusieurs protocoles, nous avons des séquence de reset qui conduisent de n’importe quel état à l’état initial • Pour un état quelconque, ce travail peut être divisé en deux: • Trouver une séquence de synch qui amène d’un état quelconque à l’état initial • Si le FSM est déterministe et complet, nous pouvons trouver une séquence qui conduit de l’état initial à l’état désiré INF6001 Chap 7

  24. Séquence de synch • Séquence de synchronisation: 50¢? ; café? • Contrôlez que cette séquence conduit de n’importe quel état à l’état initial INF6001 Chap 7

  25. Pour tester une transition… 25¢? / - Café ? / - Café ? / - 25 0 25¢? / - 50¢ ? / - café? / café! 50¢ ? / 25¢! 50 50¢? / 50¢! 25¢? / 25¢! • Nous voulons tester la transition (25  50¢?  50) • Pour aller à l’état 0, utiliser 50¢? ; café? • Puis pour aller à l’état 25, utiliser 25¢ • Faire 50¢? • Contrôler sortie 25¢! • Vérifier que la machine est en état 50 INF6001 Chap 7

  26. Séquences d’identification d’états • Comment vérifier qu’une machine est dans un état spécifique? • Un état pourrait être caractérisé par le fait que, étant donné une certaine séquence d’entrée, il y aura une séquence de sorties différente par rapport à la séquence de sorties de n’importe quel autre état • Ces séquences sont appelées UIO sequences • Séquences d’entrée/sortie uniques • Elles pourraient ne pas exister! INF6001 Chap 7

  27. Méthode d’identification d’état 1Séquences d’identification d’état UIO Unique Input Output • Pour état 0: 25¢?/ - ; café?/ - • Pour état 25: 50¢?/25¢! • Pour état 50: café?/café! INF6001 Chap 7

  28. Méthode d’identification d’état 2Distinguishing sequences (séquences de différenciation) • Séquences d’entrées qui donnent des sorties différentes pour chaque état • Si j’applique 50¢? • Et je suis en état 0: - • Et je suis en état 25: 25¢! • Et je suis en état 50: 50¢! • Donc pour cette machine il existe une séquence de différenciation de longueur 1: 50¢? • Les séquences de différentiation aussi pourraient ne pas exister INF6001 Chap 7

  29. Méthode d’identification d’état 3Méthode W (aucas que les méthodes précédentes ne fonctionnent pas) • Séquences W: peuvent distinguer tout paire d’états • Pas une seule séquence, mais une séquence pour chaque paire • Garanties d’exister pour toutes paires d’états dans toute machine réduite, cad n’ayant pas d’états redondants • Je ne donnerai pas de détails INF6001 Chap 7

  30. Une suite de test complète • Donc dans cette méthode un test complet pour une transition consiste en trois parties: • Préambule pour conduire à l’état de début de la transition • Tester la transition: une entrée et une sortie • Séquence pour déterminer que nous sommes dans le bon état (postamble) sx sy a? / b! INF6001 Chap 7

  31. Exemple complet • Pour tester la transition (25  50, cas où on donne 50¢) • Voici les trois séquences qui forment le cas de test: • 50¢? ; café? sans besoin de contrôler la sortie pour se rendre à l’état 0 • 25¢? sans besoin de contrôler les sorties pour se rendre à l’état 25 • Donner entrée 50¢? Contrôler sortie 25¢! pour tester la transition • Donner café? Contrôler café!pour contrôler que nous sommes en état 50 25¢? / 25¢? / - - café ? / - café ? / - - 25 25 0 0 25¢? / 25¢? / - - 50¢ ? / 50¢ ? / - - café? / café! café? / café! 50¢ ? / 25¢! 50¢ ? / 25¢! 50 50 50¢? / 50¢! 50¢? / 50¢! 25¢? / 25¢! 25¢? / 25¢! INF6001 Chap 7

  32. Pour tester toute la machine • Il y a 9 transitions, donc il faut une suite de test de 9 tests • Il y a des techniques pour optimiser l’ordre des tests dans les suites • P.ex. si l’état de fin d’un test est l’état de début du prochain, il n’est pas nécessaire d’exécuter la séquence de synchronisation INF6001 Chap 7

  33. Organiser le tout en forme de tableau(exercice: remplir pour les 9 transitions) INF6001 Chap 7

  34. Pour trouver les préambules et les séquences d’identification états • Une méthode typique: au début nous pourrions être dans n’importe quel état, les transitions suivantes pourraient réduire l’incertitude • Construire un arbre de décision de l’état de départ • P.ex. pour trouver les UIO dans le cas précédent, nous procéderons comme suit (prenant en considération toutes les transitions possibles) INF6001 Chap 7

  35. Arbre de décisionpour identifier l’état {0, 25, 50} Etc. (7 trans.) 50¢?/25¢! 50¢?/- 25¢?/- 25¢?/25¢! {25} {0} {50} {0, 25} Etc. Dans ce cas élémentaire, nous avons déjà trouvé toutes les séquences d’identification d’états. Dans un cas plus complexe, il faudra probabl. essayer des séquences plus longues. INF6001 Chap 7

  36. Résultat théorique • Si nous faisons l’hypothèse que • Le nombre d’états dans l’implémentation n’excède pas le nombre d’états dans la spécification • Alors ce type de test est complet, cad si l’implémentation passe le test, donc sa FSM est équivalente à celle de la spécification • Malh. cette limitation fait que cette méthode n’est pas vraiment ‘boîte noire’ • Pis, normalement le nombre d’états dans l’implémentation est beaucoup plus grand que le nombre d’états dans la spéc! INF6001 Chap 7

  37. Exemple pratique d’impossibilité si l’hypothèse est violée • Spécification d’exigence: • Pour une entrée 1, doit sortir toujours1 • Besoin d’un seul état pour cette machine • Si l’implantation peut avoir plus d’états que la spec, nous pouvons facilement créer des implantations qui donnent le mauvais résultat après 10, 100, ….1000… transitions • Donc aucun nombre de test fini ne pourra assurer que l’exigence est toujours satisfaite • Étant donné que le test est nécessairement un procédé fini, ce résultat montre l’impossibilité théorique d’un test ‘à boîte noire’ de garantir le bon fonctionnement d’un programme INF6001 Chap 7

  38. Dans un diagramme… 100 fois ?1/!1 Implem. ?1/!1 ?1/!1 ?1/!1 ?1/!1 Spec. ?1/!0 • Quelle est la longueur de la séquence de test nécessaire pour découvrir l’erreur dans l’implémentation? • Peut-elle être déterminée sur la base de la spécification seulement? INF6001 Chap 7

  39. Limitations importantes de cette théorie • En plus de cette dernière limitation • Dépend de l’existence de séquences de synchronisation et identification d’état • Ne considère pas vraiment les données • Ne teste pas la robustesse • Pas pratique dans le cas de non-déterminisme INF6001 Chap 7

  40. Données • Considérons une machine qui peut accepter un montant quelconque x • Il faut avoir autant de transitions qu’il y a de valeurs possibles pour x • Explosion de transitions, explosion d’états • On peut limiter cette explosion en créant des classes de valeurs • mais la théorie et son application deviennent plus difficiles INF6001 Chap 7

  41. Robustesse… • Cette méthode ne teste pas la robustesse! • P.ex. quel sera le comportement de la machine • Si 1$ est inséré • Si une pièce finlandaise est insérée • Si on frappe la machine… INF6001 Chap 7

  42. Non-déterminisme • Cette théorie de test présuppose aussi que l’FSM et l’entité testée soient déterministes • Car s’il y a non-déterminisme on peut ne pas savoir quel est l’état qui résulte d’une transition! • La plus longue est une séquence de transitions, le moins certain est l’état où nous sommes • Des théories de test ont été bâties sur cette incertitude, cependant elles sont difficiles à utiliser en pratique • Il y a en effet 2 théories pour les tests des systèmes non-déterministes: une par rapport aux modèles FSM, et une par rapport aux modèles algébriques (CCS, LOTOS) • Donc une hypothèse courante est qu’on teste des entités déterministe • Qui peuvent être entièrement contrôlées par l’environnement de test • Ce qui rend cette théorie inutilisable pour le test d’un système entier • P.ex. dans le protocole du bit alterné, la perte des message ne peut pas être contrôlée par l’environnement de test INF6001 Chap 7

  43. Utilisation pratique de cette méthode • Pour les raisons mentionnées, cette méthode de test n’est pas beaucoup utilisée en pratique • Elle a encore des mérites comme guide méthodologique • Plus utilisés sont les tests fonctionnels basés sur les exigences • Que le protocole correspond aux exigences • Malheureusement, • Il n’y a pas de formalisme largement accepté pour la spécification des exigences • Il n’y a pas de théorie largement acceptée sur comment dériver des tests de conformité sur la base des exigences • Donc ce type de test ne garantit absolument rien… INF6001 Chap 7

  44. Exemple de test d’exigences • Pour un système téléphonique, • quand on décroche on doit entendre la tonalité • après avoir composé, on doit entendre ou bien libre ou bien occupé • voici deux tests qui ne dépendent pas de la théorie que nous avons présentée INF6001 Chap 7

  45. Deuxième partie Langages et architectures de test (norme ISO 9646) Utilisation d’une présentation trouvée dans http://www.item.ntnu.no/fag/ttm4160/Testing/, Mars 2004 (auteur inconnu) Chap 7

  46. Conformance testing Cas de test Norme (standard) Implémentation par compagnie Centre de test indépendant Certifie l’implémentation ou signale des bogues Achète l’implémentation seulement si elle a été certifiée par le centre de test Client INF6001 Chap 7

  47. Système testé (IUT) et système testeur System Under Test (SUT) Test System (TS) Implementation Under Test (IUT) tester Les tests de conformité sont normalement ‘à distance’ INF6001 Chap 7

  48. IUT, ASP, PCO N-ASP PCO PCO N-IUT PCO PCO (N-1) ASP ou N-PDU PCO: Point of Control and Observ ASP: Abstract Service Primitive PDU: Protocol Data Unit N-IUT: Implementation under Test de couche N L’hypothèse est que l’IUT est une couche de protocole et a des interfaces avec les couches supérieure et inférieure. INF6001 Chap 7

  49. Architecture de test conceptuelle • L’architecture présupposée jusqu’à maintenant: • Le testeur est directement connecté à l’IUT et en contrôle le comportement • Telle quelle décrite, seulement utilisable dans le cas où le test est fait localement par l’implanteur: Capacité maximale de détection d’erreurs • Pas utilisable directement pour les tests de conformité, car la communication entre upper et lower tester doit se faire à travers le milieu (couches inférieures) Upper Tester Implantation de couche Tester Lower Tester INF6001 Chap 7

  50. Méthodes de test abstraites pour les tests de conformité • Nous sommes intéressés à des méthodes utilisables pour les tests de conformité qui sont exécutés par un testeur indépendant • Il y a une norme à ce sujet: ISO 9646. Elle décrit les méthodes suivantes: • Méthode locale • Upper tester et lower tester sont dans le système de test • L’upper tester est directement contrôlé par le testeur et son interface avec l’IUT est un PCO • Méthode distribuée • L’upper tester est dans le système testé • Il est directement contrôlé par le testeur et son interface avec l’IUT est un PCO • Méthode coordonnée • L’upper tester est dans le système testé mais est implémenté par l’implanteur du système testé • Il est indirectement contrôlé par le testeur et son interface avec l’IUT n’est pas directement observable • Méthode éloignée (remote) • Pas de Upper Tester INF6001 Chap 7
